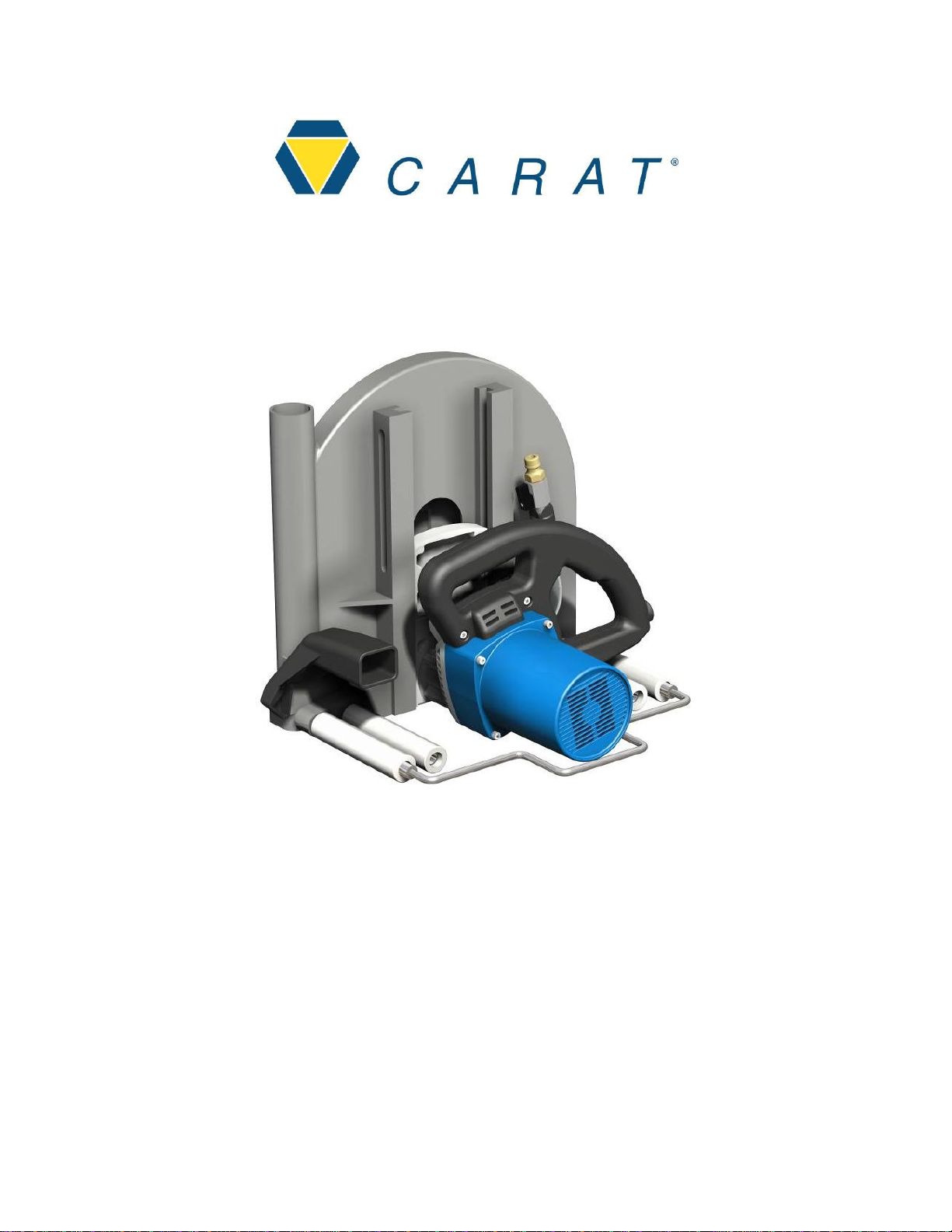

Carat W-3011 LASER User manual

MANUAL W-3011 1 CARAT
W-3011 LASER
NL 3MUURZAAGMACHINE

MANUAL W-3011 2 CARAT
Conformiteitverklaring
Konformitätserklärung
Certification de
conformité
Declaration of
conformity
Wij
Wir
Nous
We
Carat Centrale BV, Nikkelstraat 18, Breda, Nederland
Verklaren geheel onder
eigen verantwoordelijkheid
dat het product
Erklären in alleiniger
Verantwortung dass das
Produkt
Certifions entièrement
sous notre responsabilité
personnelle, que
Declare under our sole
responsibility that this
product
W-3011 LASER®
In overeenstemming is
met de bepalingen van de
richtlijnen
Übereinstimmt mit der
Richlinien
Est en conformité avec les
dispositions énoncées
dans les directives
Is in confirmity with the
following standards or
standardized documents
98/37/EC; 89/336/EEG; EN 60204; EN IEC 60745-1 (2003); EN 55014 & EN 61000
Nederland, Breda
02/2007
Die Niederlande, Breda
02/2007
Pays-Bas, Breda
02/2007
Netherlands, Breda
02/2007
Carat Centrale BV, Breda Nederland, H.J. van Rij
Algemeen directeur
Geschäftsführer
Directeur Général
General manager
Konformitetserklæring
Declaración de
conformidad
Declarçao de
confomidade
Dichiarazione di
conformità
Vi
Nosotros
Nós
Noi
Carat Centrale BV, Nikkelstraat 18, Breda, Nederland
Erklærer under almindeligt
ansvar, at dette produkt
Declaramos bajo nuestra
sola resposabilidad que
este producto
Declaramos sob nossa
exclusiva
responsabilidade que este
produto
Dichiariamo,
assumendone la piena
responsabilità, che il
prodotto
W-3011 LASER®
Er i overensstemmelse
med følgende normer eller
normative dokumenter:
Está en conformidad con
los siguientes documentos
o normativas
Cumpre as seguintes
normas ou documentos
normativos:
è conforme alle seguenti
normative e ai relativi
documenti
98/37/EC; 89/336/EEG; EN 60204; EN IEC 60745-1 (2003); EN 55014 & EN 61000
Nederland, Breda
02/2007
Holanda, Breda
02/2007
Holanda, Breda
02/2007
Olanda, Breda
02/2007
Carat Centrale BV, Breda Nederland, H.J. van Rij
Algemeen directeur
Director General
Director Geral
Direttore Generale

MANUAL W-3011 3 CARAT
NEDERLANDS
Conformiteitverklaring 2
1 Inleiding 3
2 Machinegegevens 3
2.1 Technische specificaties 3
2.2 Isolatie 3
2.3 Geluidsniveau 3
2.4 Ontstoring 3
2.5 Trilling 3
2.6 Laserliniaal 3
3 Veiligheid 4
4 Monteren van het zaagblad 4
5 Gebruik het juiste diamantzaagblad 4
6 Instellen van de zaagdiepte 4
7 In gebruik nemen 5
8 Praktische tips 5
9 Voorkom overbelasting 5
10 Voorkom dat water in de machine komt 6
11 Vervangen van de koolborstels 6
12 Onderhoud 6
13 Storingen 6
14 Garantie 7
15 Milieu 7
16 Onderdelentekening 29
1. INLEIDING
LET OP: de W-3011 LASER is een gevaarlijke machine om
mee te werken.
Om gevaarlijke situaties te voorkomen is oplettendheid van de
gebruiker vereist en moet de gebruiker een goed overzicht op
de omgeving hebben.
Door regelmatig of lang achtereenvolgend gebruik kan de
concentratie verslappen, om dit te voorkomen moet de
gebruiker herhaaldelijk op de gevaren gewezen worden.
Lees voor het gebruik van de machine dit
bedieningsvoorschrift en de bijgevoegde "algemene
veiligheidsadviezen voor elektrisch aangedreven machines"
en bewaar deze altijd bij de machine.
De W-3011 LASER muurzaagmachine is een handig
HULPGEREEDSCHAP voor het zagen in muren,
betonwanden en vloeren met behulp van diamantzagen. De
machine is niet bedoeld voor continu gebruik. Voor dat doel
adviseren wij professionele wandzaagmachines op rail. Met
de W-3011 LASER muurzaagmachine kan zowel met
waterkoeling, droog met stofafzuiging, of met waterkoeling en
directe afzuiging worden gewerkt.
2. MACHINEGEGEVENS
2.1 Technische specificaties
W-3011 LASER muurzaagmachine
Spanning
230V
Vermogen
2100W
Stroom
10A
Onbelast toerental
3800 -/min.
Ø Zaagblad
300 mm
Ø Asgat
30 mm
Max. zaagdiepte
115 mm
Gewicht
9,7 kg
2.2 Isolatie
De W-3011 LASER muurzaagmachine is een geaarde machine
in overeenstemming met de Europese veiligheidsnormen.
Dit is een klasse I apparaat, om een veilige werkomgeving te
creëren moet deze machine aangesloten worden op een
stopcontact met een degelijke aardeverbinding. Wanneer dit
niet gedaan wordt kan er een gevaarlijke situatie ontstaan op
het moment dat een (in de muur verborgen) leiding wordt
doorgeslepen.
2.3 Geluidsniveau
Het geluidsniveau, voor machines die steen en soortgelijke
materialen doorslijpen, is afhankelijk van een groot aantal
factoren, zoals het gebruikte zaagblad, het te zagen materiaal
en het eventuele gebruik van water.
Het typische A-gewogen geluidsdrukniveau is 93 dB(A), met
een onzekerheid van 3 dB(A)
Draag oorbeschermers.
Deze waarde werd verkregen in overeenstemming met EN
IEC 60745-1.

MANUAL W-3011 4 CARAT
2.4 Ontstoring
De machine is volgens EG-richtlijn 76/889/EEG, 82/499/EEG
radio ontstoort.
2.5 Vibratie
De typische gewogen effectieve versnellingswaarde is 2,75
m/s2, deze waarde werd verkregen in overeenstemming met
EN ISO 60745-1.
WAARSCHUWING:
Bij langdurig gebruik kan de gebruiker vermoeid raken door
optredende trillingen. Neem daarom na elk half uur een korte
rustpauze.
2.6 Laserliniaal
De W-3011 LASER is uitgerust met een geïntegreerde
laserliniaal. De laser wordt geactiveerd zodra de machine
ingeschakeld en het zaagblad gaat draaien. De laserliniaal
toont een rode lijn op de muur aan de voorzijde van de
machine en geeft de zaaglijn aan van het zaagblad. De
zichtbaarheid van de laser kan verbeterd worden door het
dragen van een speciale ‘laser’ veiligheidsbril. (informeer
hiernaar bij uw Carat dealer) De laser heeft klasse 2 / 1mW
en is goedgekeurd voor handgereedschap.
3. VEILIGHEID
Voedingsspanning
De W-3011 LASER mag uitsluitend worden aangesloten op
de spanning die staat vermeld op het typeplaatje en werkt
uitsluitend met 1-fase wisselspanning. De machine is
geïsoleerd volgens de Europese Richtlijn en moet derhalve
gebruikt worden via een aardlekschakelaar (PRCD) met een
onderspanningbeveiliging van <10 mA op een geaard lichtnet.
Wanneer er zonder stofafzuiging wordt gewerkt, is het dragen van
een stofmasker verplicht.
Gebruik een deugdelijke gehoorbescherming, rubber
werkhandschoenen en veiligheidsschoenen met profielzolen.
Voer voor het zagen in wanden of dergelijke, een korte inspectie
op de aanwezigheid van stroom-, water- en gasleidingen. Gebruik
desnoods een leidingzoekapparaat om na te gaan of zulke
leidingen aanwezig zijn.
Gebruik uitsluitend DIAMANTZAGEN. Het gebruik van andere
zaagbladen, zoals houtcirkelzagen, is ten stelligste verboden,
omdat de hiervoor noodzakelijke extra bescherming ontbreekt.
Gebruik geen vervormde, beschadigde of slecht snijdende
zaagbladen.
Voor verder gebruik van de machine moeten de beveiligingen op
feilloos en doelgericht functioneren worden gecontroleerd.
Wanneer beschadigingen van het huis of van andere delen
worden geconstateerd, dienen deze door een erkende
servicedienst te worden gerepareerd of te worden vervangen.
Gebruik geen apparaten die niet feilloos kunnen worden in- en
uitgeschakeld.
Houd de machine tijdens gebruik altijd met beide handen stevig
vast.
Personen jonger dan 18 jaar mogen niet met de machine werken.

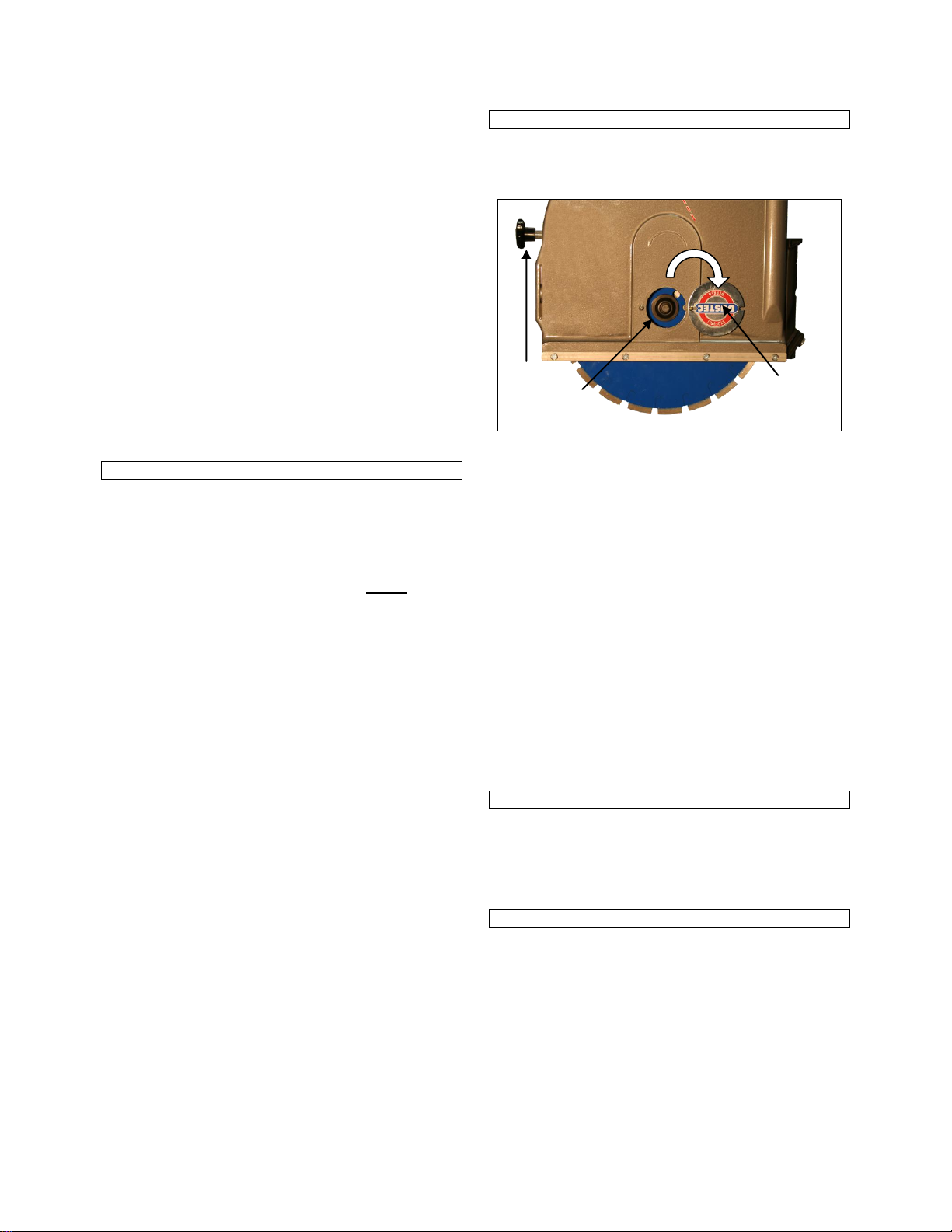

4. MONTEREN VAN HET ZAAGBLAD
Benodigd gereedschap:
- steeksleutel 13.
- schroevendraaier of pen om het zaagblad te blokkeren.
Voorhet monteren van het zaagblad gaat uals volgt te werk:
- Trek de stekker uit de wandcontactdoos.
- Draai de onderste schroef van de metalen afdekplaat (A) los en
schuif dan de plaat weg.
- Draai de instelknop van de hoogte-instelling (B) los.
- Verschuif de motor tot de voorflens met bout recht voor het gat
komt te zitten.
- Draai de moer (C) los, door middel van de bijgeleverde
steeksleutel en verwijder de voorflens. Eventueel kan, indien de
asmoer erg vast zit, een pen of een schroevendraaier tussen
de vertanding van de diamantzaag worden gestoken om als
aanslag te dienen.
- Controleer de staat van de flenzenset. De oplegvlakken tussen
zaagflens en zaagblad moeten schoon en van een
nauwkeurige passing zijn.
- Plaats het nieuwe zaagblad. Zorg ervoor dat de draairichting
van het zaagblad overeenstemt met de op de zaagkap
aangebrachte pijl voor de draairichting.
- Plaats de voorflens terug op de as.
- Draai de asbout (C) op de uitgaande as.
- Steek de schroevendraaier tussen de vertanding van de
diamantzaag, zodat deze als aanslag dient en draai de moer
stevig vast.
Volg dezelfde procedure voor het verwisselen van een versleten
zaagblad.
5. GEBRUIK HET JUISTE DIAMANTZAAGBLAD
Kies een zaagtype dat is afgestemd op het te zagen materiaal.
Wij adviseren diamantzagen van het merk Carat. Neem de
gebruiksaanwijzing van de diamantzagen in acht.
Zorg dat de zaag in de juiste richting draait. Let op de pijl op het
zaagblad.
6. INSTELLEN VAN DE ZAAGDIEPTE
De zaagdiepte moet worden aangepast aan de hardheid van het
te zagen materiaal. Op deze manier voorkomt u overbelasting
van de motor. In beton dient in stappen van 2,5 tot 5 cm diepte te
worden gezaagd; dus bv. 8 cm diepte in 2 tot 3 passen. In
baksteen kan in passen van 5 tot 8 cm worden gezaagd,
afhankelijk van de hardheid van de steen.
A
C
A
B

MANUAL W-3011 5 CARAT

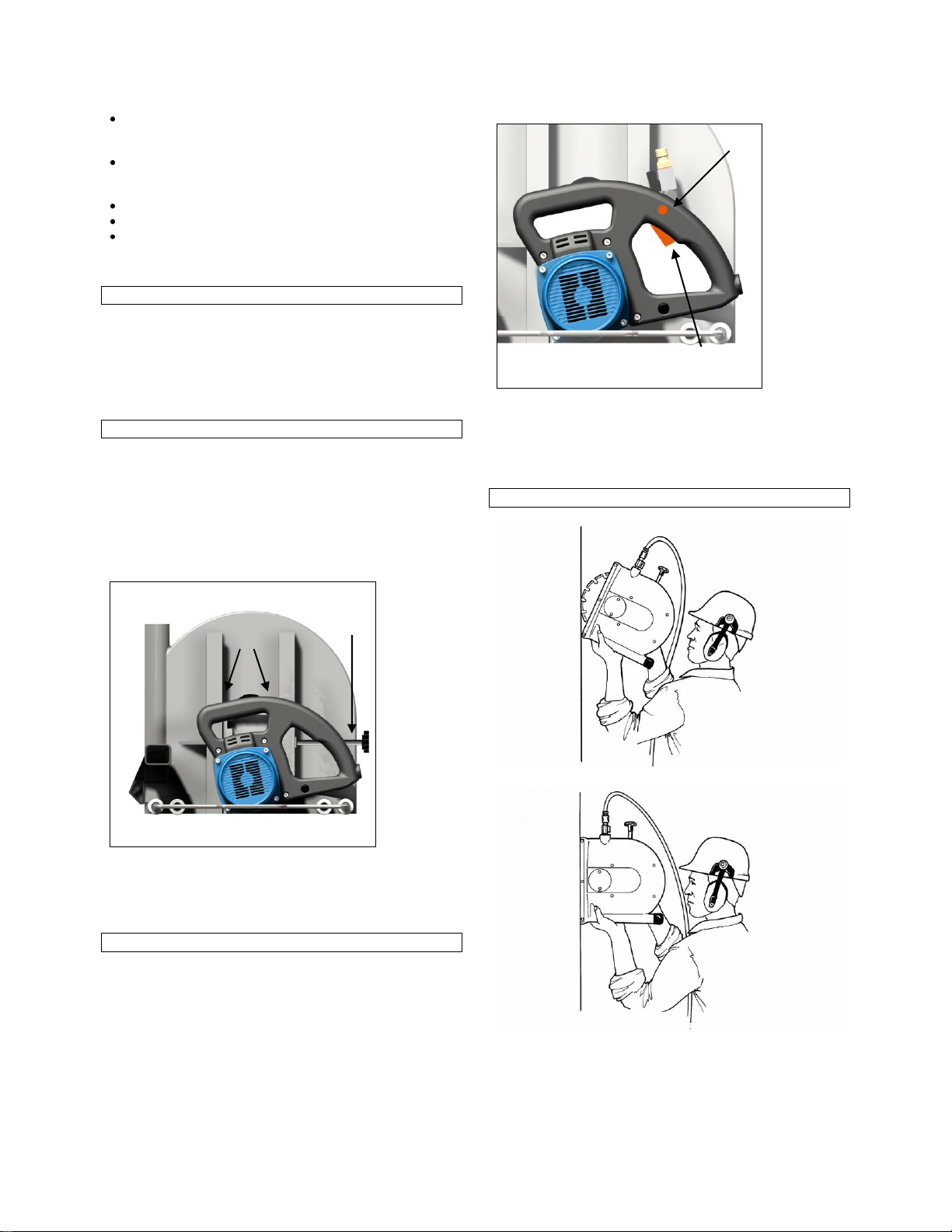

Regel de zaagdiepte als volgt:
- Trek de stekker uit de wandcontactdoos.
- Draai de knop voor de hoogte-instelling (1) los.
- Stel de zaagdiepte in door de motor langs de geleidingen (2) te
verplaatsen.
- Draai de knop voor de hoogte-instelling (1) weer vast.
7. IN GEBRUIK NEMEN
De spanning van de wandcontactdoos moet overeenkomen met
de spanningsaanduiding op het typeplaatje van de machine. Met
230 Volt aangeduide machines kunnen ook op 220 Volt worden
aangesloten.
Om ongewild starten te voorkomen is de muurzaagmachine W-
3011 LASER standaard voorzien van een beveiligingsschakelaar.
Het apparaat wordt als volgt ingeschakeld:
- Steek de stekker in de wandcontactdoos
- Druk eerst de ontgrendelingsknop in (1).
- Druk dan de schakelaar in (2).
- Laat de schakelaar los om het apparaat uit te schakelen.
Bepaal de plaats waar de zaagsnede moet komen. Door een lat
op ong. 2,5 cm van de snede aan te brengen, vergemakkelijkt u
de geleiding van de machine.
8. PRAKTISCHE TIPS
Plaats de machine met de achterzijde van de kap tegen de wand
of vloer, zodanig dat de zaag nog vrij is. Schakel de machine in
en laat de zaag even vrij draaien om het volledige toerental te
bereiken, alvorens hem in het materiaal te drukken. Controleer
daarbij tevens of het zaagbladcentrisch draait en niet slingert.
Voordat de diamantzaag uit de zaagsnede wordt gehaald, eerst
wachten tot het zaagblad stilstaat. Afremmen of blokkeren van het
draaiende zaagblad door middel van zijdelingse druk is gevaarlijk.
Zaag geen bochten.
Gebruik een lat als zaaggeleiding.
Zet bij verticale sneden de machine bovenaan in en laat de
machine door het eigen gewicht, begeleid door de handen,
zakken.
De wateraansluiting moet zich daarbij aan de bovenzijde
bevinden.
9. VOORKOM OVERBELASTING
Zorg dat het toerental van de motor niet teveel terugloopt. Gun de
zaag de tijd om te snijden.
In de machine is een overbelastingsbeveiliging ingebouwd die
uitschakelt wanneer de machine wordt overbelast. Na een korte
pauze kan de machine weer worden ingeschakeld. Laat
vervolgens de machine enige tijd onbelast draaien om de motor
voldoende te laten afkoelen, alvorens het werk te hervatten.
Wanneer de overbelastingsbeveiliging vaak uitschakelt, verdient
het aanbeveling de machine minder zwaar te belasten: verminder
de zaagdiepte en/of de doorvoersnelheid.
2
1
2
1

MANUAL W-3011 6 CARAT
10. VOORKOM DAT WATER IN DE MOTOR LOOPT
Bij horizontale sneden dient de motor zicht boven het zaagblad te
bevinden (zie fig. 1).
Bij verticale sneden dient de slangaansluiting zich aan de
bovenzijde van de beschermkap te bevinden, zodat het meeste
water onder de machine blijft. (zie fig. 2)
Bij het zagen in vloeren wordt veel waternevel door de motor
aangezogen. Het verdient aanbeveling om een flexibele slang (±
Ø 100 mm, lengte 2 m) aan de aanzuigopening van het motorhuis
te bevestigen, waardoor drogere lucht op afstand wordt aan-
gezogen.
11. VERVANGEN VAN DE KOOLBORSTELS
Wanneer de koolborstels van de W-3011 LASER
muurzaagmachine zijn versleten, schakelen deze vanzelf uit. De
machine kan nu niet meer worden ingeschakeld. Vervang in dit
geval de koolborstels voor verder gebruik.
Na ongeveer 100 effectieve werkuren is het aan te raden de
slijtage van de koolborstels te controleren. Controleer tevens of
de koolborstels vrij in de borstelhouders kunnen bewegen. Ga
daarbij als volgt te werk:
- Trek de stekker uit de wandcontactdoos
- Draai de koolborsteldoppen volledig los door middel van een
schroevendraaier en haal de koolborstels uit de machine.
- Vervang indien nodig de koolborstels.
- Draai de koolborsteldoppen opnieuwin de machine.
- Schakel het apparaat in en laat hem eerst ongeveer 10
minuten vrij draaien voor u het werk aanvangt.
12. ONDERHOUD
De W-3011 LASER muurzaagmachine vraagt slechts een
minimum aan onderhoud.
- Het is aan te raden op het einde van het werk het inwendige
van het apparaat met perslucht te reinigen.
- Houd de ventilatie openingen in het motorhuis vrij en schoon.
- Controleer of de kunststof geleiderollen soepel lopen. De
rollen kunnen worden gereinigd door de borgring te
verwijderen en de rol van de as te trekken.
- Laat de apparatuur na ongeveer 300 werkuren door een
vakman controleren.
- Gebruik uitsluitend originele wisselstukken
13. STORINGEN
De elektromotor draait niet:
1. Controleer de netspanning en/of de elektrische aansluiting
van de motor.
2. Controleer of de aardlekschakelaar in de juiste stand staat.
3. Controleer alle kabelaansluitingen op correctheid.
4. Controleer of de koolborstels nog niet zijn versleten (zie
hoofdstuk 10).
De elektromotor draait wel, maar de zaag draait niet:
1. Controleer of de bout op de flenzenset goed is aangedraaid.
2. Controleer of de tandwieloverbrenging nog naar behoren
functioneert. Draai hiertoe de uitgaande as rond en luister
aandachtig of het anker meedraait. Indien dit niet het geval is,
laat dan de machine door een erkende reparateur
controleren.
De diamantzaag slingert:
1. Controleer of de aanlegvlakken van zowel de voor- en
achterflens en het asgat van de diamantzaag schoon zijn.
Verwijder eventueel aanwezig vuil.
2. Controleer de rechtheid van de diamantzaag. Laat de
diamantzaag bij twijfel door de leverancier controleren.
3. Indien het vermoeden bestaat dat de slingering wordt
veroorzaakt door speling op de lagers of door een verbogen
as, laat deze dan inspecteren door de leverancier. Het
werken met een slingerende zaag kan tot gevaarlijke situaties
leiden.
De diamantzaag snijdt te traag:
Controleer de zaagdiepte. In beton en harde steen: niet meer dan
4 tot 6 cm zaagdiepte per gang. In zachte tot middelharde steen 5
tot 8 cm per gang (zie punt 6 en 8).
Controleer of de zaag bot is: wanneer de diamantkorrels
afgesleten zijn en niet meer uit de metaalbinding steken, is de
zaag bot. Dit kan worden gecontroleerd door met de nagel
langs de diamantrand te strijken. Wanneer dit glad aanvoelt, is
de diamantzaag bot. Na het wegnemen van de oorzaak voor
het bot worden, kan de zaag versneld worden opgescherpt
door een aantal zaagsneden te maken in zacht, zanderig
materiaal zoals kalkzandsteen. Voor versneld opscherpen is
een speciale slijpsteen leverbaar.
1. Bij gebruik van verlengkabels neemt het vermogen van de
motor af. De zaagsnelheid neemt af en de zaag wordt bot.
Gebruik geen verlengkabels langer dan 30 meter en zorg
voor een minimale dikte van 2,5 mm². Bij gebruik van een
kabelhaspel dient deze volledig afgerold te zijn.
2. De diamantzaag is niet geschikt voor het materiaal waarin
wordt gezaagd. In beton en harde steen moet een ander type
worden gebruikt dan in zachte tot middelharde steensoorten.
Raadpleeg uw leverancier.
3. De draairichting van de diamantzaag correspondeert niet met
die van de machine. Afhankelijk van de duur van dit onjuiste
gebruik moet de zaag van draairichting worden veranderd, of
kan de diamantzaag op deze manier gemonteerd blijven.
Raadpleeg uw leverancier.
4. De zaag draait niet centrisch. Door het slaan van de
diamantzaag in het materiaal, breken de diamantkorrels en
wordt de zaag bot.Controleer de passing van het asgat opde
flens en vervang zonodig de zaag en deflenzen. Wanneer de

MANUAL W-3011 7 CARAT
zaag excentrisch is afgesleten, kan deze door de fabrikant
centrisch worden geslepen.
14. GARANTIE
Voor de W-3011 LASER muurzaagmachine geldt een
garantietermijn van 6 maanden vanaf de aankoopdatum. Schade
die terug te voeren is op natuurlijke slijtage, overbelasting of
onoordeelkundig gebruik, is van garantie uitgesloten.
Reparaties kunnen alleen voor garantie in aanmerking komen,
wanneer de desbetreffende machine in volledig gemonteerde
staat wordt geretourneerd.
15. MILIEUBESCHERMING
Machine, toebehoren en verpakking dienen op een voor het
milieu verantwoorde manier te worden hergebruikt. Let hierbij op
de op dat moment geldende overheidsnormen voor hergebruik of
afdanking van machines.
Wanneer u besluit de machine niet meer te gebruiken omdat die
is verouderd of niet meer kan worden gerepareerd, moet u haar
op een dusdanige wijze buiten gebruik stellen, dat zij geen gevaar
meer kan opleveren.
ENGLISH
CE-declaration 2
1 Introduction 8
2 Information of the machine 8
2.1 Technical specifications 8
2.2 Isolation 8
2.3 Sound level 8
2.4 Suppress 8
2.5 Vibration 8
2.6 Laser guide 8
3 Safety 8
4 Mounting the diamond blade 8
5 Use the right diamond blade 9
6 How to adjust the cutting depth 9
7 Start using 9
8 Practical tips 9
9 Prevent overload 10
10 Prevent that water comes into the machine 10
11 Replacing the carbon brushes 10
12 Maintenance 10
13 Failures 10
14 Warranty 11
15 Environment 11
17 Exploded view 29

MANUAL W-3011 8 CARAT
1. INTRODUCTION
WARNING: The W-3011 LASER is a dangerous machine to
work with.
To avoid dangerous situations it is extremely important to
work fully concentrated and always keep good view on the
work area.
While working long time or in repetitive way, the concentration
can weaken. To avoid this take pauses on a regular base.
Before using the machine; please read the operation manual
and the enclosed general safety advices for electrical driven
machines and always keep these with the machine.
The W-3011 LASER wall-saw machine is a handy tool to cut
brick walls, concrete walls and floors with the help of diamond
blades.
This machine is not suitable for continuous use. For this
purpose we suggest to use a professional wall-saw machine
on rail. The W-3011 LASER wall-saw machine can be used
with water-cooling, dry with dust-extraction or with water-
cooling and direct extraction.
2. INFORMATION OF THE MACHINE
2.1 Technical specifications
W-3011 LASER Wall-saw
Tension
230V
Motor
2100W
Current
10A
Free-running speed
3800 / min
Ø diamond blade
300 mm
Ø hole
30 mm
Max. depth of cut
115 mm
Weight
9,7 kg
2.2 Isolation
The W-3011 LASER wall-saw is electrically wired according to
the European safety regulation. This is a Class 1 machine; to
create a safe working area the machine must be connected to
a grounded wall socket. Not following this advice can lead to
dangerous situations when cutting into a (hidden) cable or
water tube.
2.3 Sound level
The level of the sound pressure for machines, developed for
cutting stone and similar materials, depends on a lot of
factors: type of blade, the material to be cut, the use of water.
The typical sound pressure is 93 dB(A) with a margin of 3
dB(A).
WEAR EAR PROTECTION
This value is according the EN IEC 60745-1
2.4 Suppress
The machine is radio suppressed according to the EU-
directive 76/889/EEG, 82/449/EEG.
2.5 Vibration
The measured average of the gear is according to EN-50144
2,75 m/S², this value is according the EN ISO 60745-1
regulation.
WARNING: By long lasting use the user can become tired
because of the vibrations. So please take a short break after
every 30 minutes.
2.6 Laser guide
The W-3011 is equipped with a laser guide integrated in the
blade guard. The laser is activated as soon as the on/off
switch is pressed and the saw blade starts rotating. The laser
shows as a red line on wall “in front of the machine” and
indicates the cutting line.
The visibility of the laser can be increased by wearing special
“laser” goggles (info at your Carat dealer). The laser is class 2
/ 1mW and approved for use on hand held machines.
3. SAFETY
The W-3011 laser may only be connected to the voltage
which is stated on the serial plate and only works with 1-
phase AC voltage. The machine is insulated according to
European Guidelines and consequently may only be used via
a trip switch (PRCD) with an under voltage safety level of < 10
mA on an earthed electrical mains.
Only use diamond blades. It is strictly forbidden to use other
blades, like circular woods blades, because the extra
necessary protection fails. Use no deformed, damaged or bad
cutting blades.
For further use of the machine please check the protections
for proper functioning. In case of detecting damages of the
case or other parts, these need to be repaired or replaced by
a professional service department. Don’t use other equipment
which can not be faultless switched on and off.
When using, please hold the machine with both hands.
It is not allowed to use the machine by persons younger than
18 years.

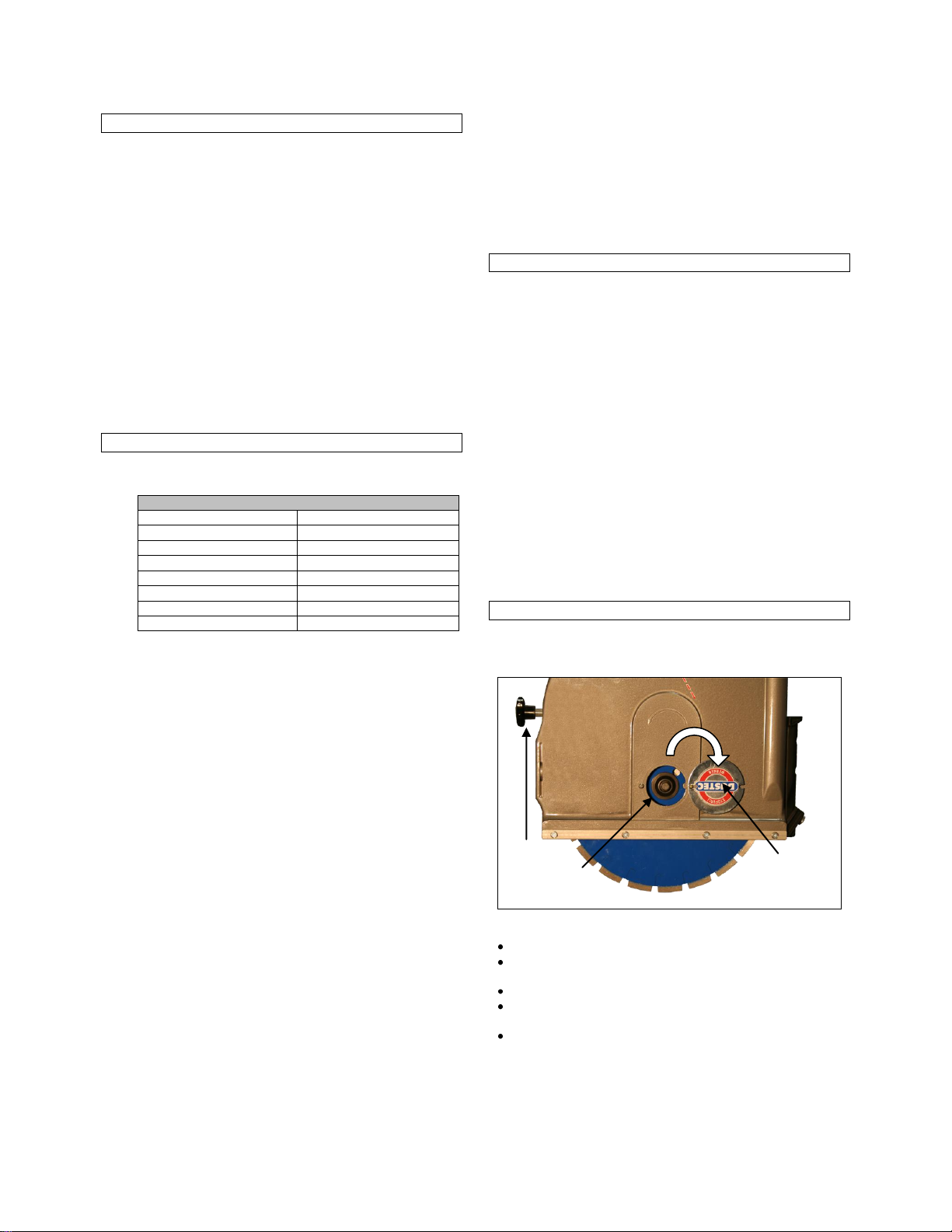

4. MOUNTING THE DIAMOND BLADE
Necessary tools:
Key 13
Screwdriver or pin to block the blade.
To install the blade follow next steps:
Disconnect from the electricity supply.
Loose the bottom screw of the metal cover plate and
push the plate away.
Loose the adjusting knob of the height setting (B)
Move the motor until the flange with bolt centers before
the hole.
Loose the bolt (C) with the delivered socked head
wrench and remove the flange. It is possible that bolt C
stucked, in case of that use a pin or screwdriver between
the tooting of the diamond blade to block it.
A
C
A
B

MANUAL W-3011 9 CARAT
Check the condition of the flange set. The surfaces
between the saw flange and the blade need to be clean
and has to fit exactly.
Mount the new blade. Please take care of the direction of
rotation of the blade be similar to the arrow on the saw
cap.
Put the front flange back on the axe.
Turn bolt C into the external axe.
Put the screwdriver between the toothing of the diamond
blade, so that this blocks and lock bolt C.
Use the same procedure to change a worn diamond blade.
5. USE THE RIGHT DIAMOND BLADE.
Choose a type of saw blade which is suitable for the material
to be sawn. We advise you diamond blades of Carat.
Consider the instructions of the diamond blades.
Take care that the blade is turning the right direction. Watch to
the arrow on the blade.
6. ADJUST THE CUTTING DEPTH.
The depth of the cut needs to be adapted to of the hardness
of the material to be cut. By using this way overpressure of
the motor will be prevent.
Cutting in concrete has to be done in parts of 4 until 6 cm
depth; so for instance: a depth of 12 cm depth in 2 until 3
steps. Cut brick in steps of 5 until 8 cm, depending on the
hardness of the stone.
Adjust the cutting depth:
Disconnect the W-3011 Laser from the electricity net.
Unscrew button 1.
Adjust the saw depth by moving the motor along the rails (2).
7. START USING
The tension of the wall socket must be similar to the voltage
indication on the machine. To prevent unintentional starts the
wall saw machine is provided with a safety switch.
Switch on the machine:
Connect to the electricity net.
Push the lock-switch (1)
After that press switch (2)
To switch of the machine, release switch (2).
8. PRACTICAL TIPS
Determine where you want to have the saw cut. By putting on
a lath on 2,5 cm of the saw cut, you will simplify the
conduction of the machine.
2
1
2
1

MANUAL W-3011 10 CARAT
Put the machine with the backside of the cap at the wall or
floor so that blade is still free. Before pressing the machine
into the material, switch on the machine and leave the blade
running freely to enable it to reach the maximum speed.
Please check if the blade is not turning centrically and is not
swinging.
Before taking the diamond blade out of the saw cut, wait until
the diamond blade is standing still. It is dangerous to block or
to slow down the turning blade by using lateral pressure.
Do not cut curves. Use a lath as saw conduction.
In case of vertical cuts put in the machine at the top and lower
it by its own weight helped by the hands. The water
connection has to be on the top.
9. PREVENT OVERLOAD
Take care that the speed of the motor does not drop to much.
Give the blade time to cut.
The machine is equipped with a relay switching off the
machine in case of overloading. After a short break the relay
can be switched on again. The machine must run now without
charge to cool. If the relay often switches off, we advice you to
cut less deep or to put less pressure on the machine.
10. PREVENT THAT WATER COMES INTO THE MACHINE
In case of horizontal cuts, the motor must be above the
diamond blade. (fig. 1)
In case of vertical cuts the hose connection needs to be at the
top of the protection cap, so that the water will be under the
machine (fig. 2)
By cutting in floors the motor absorbs in a lot of water haze. It
is advisable to fix a flexible hose (± Ø 100 mm, length 2
meter) at the suction opening of the motor frame, so that more
dry air will be taken in.
11. REPLACING THE CARBON BRUSHES.
In case of worn carbon brushes of the W-3011 LASER, these
switch off automatically. This machine can not be switch on
anymore. For further use it is necessary to replace the carbon
brushes.
It is desirable to check the wear of the carbon brushes after
100 effective working hours. Moreover check the carbon
brushes if these can still move freely in the brush holders.
Procedure:
Pull the plug out of the wall socket.
Take out the caps of the carbon brushes by using a
screwdriver and take the carbon brushes out of the machine.
If necessary, replace the carbon brushes.
Screw the caps of the carbon brushes into the machine again.
Switch on the machine and leave it running freely (approx. 10
minutes) before using it again.
12. MAINTENANCE
The wall-saw machine W-3011 LASER only needs a limited
maintenance.
It is desirable to often clean the interior with compressed air
after finishing the job.
Make sure the vent hole of the motor frame is kept fee and
clean.
Check the flexibility of the synthetic guide rollers. The roller
can be cleaned by removing the safety ring and pulling out the
roll of the axe.
Checking the machine by a specialist is advisable after 300
working hours.
Only use original spare parts.
13. FAILURES
The electromotor doesn’t start up:
1. Check the mains voltage and/or the electrical
connection of the motor.
2. Check if the PRCD switch is in the ON-position.
3. Check if the cables are correctly connected.
4. Check if the carbon brushes aren’t worn
out.(chapter 11)
The electromotor starts up, but the blade doesn’t turn:
1. Check if the bolt is tightened sufficiently on the
flange set.
2. Check if the gear wheel transmission functions well.
Turn around the driven shaft and attentively listen if
the anchor revolves simultaneously. If this is not the
case, please contact a specialist to check the
machine.
The diamond blade is running but swings:
1. Check if the flanges and the centre of the blade are
clean. Remove visible dirt.
2. Check the straightness of the blade. In case of
doubt contact your supplier.
3. In case of oscillation by clearance on the bearing or
a bent centre, also contact the supplier. Working
with a swinging blade can lead to dangerous
situations.
The diamond blade cuts too slowly.
1. Check the saw depth. Cutting in concrete or stone
has to be done in parts of 4 until 6 cm. Depending
of the hardness of the stone (medium hard,
abrasive stone material) a 5 until 8 cm saw depth is
possible.
The blade is blunt if:

MANUAL W-3011 11 CARAT
1. The diamond grains are wear out and the metal
bonding is not sticking out. Check this by scratching
your nail at the edge of the blade. In case of a blunt
blade you feel polished surface. You can easily
solve this problem by making some cuts into an
abrasive stone material. A special grindstone is
available.
2. The power of the motor can go down by using
extension cables. The saw speed also goes down
and the blade becomes blunt. Do not use extension
cables longer than 30 meter. A minimum thickness
of 2,5 mm² is necessary. In case of using cable
drums these need to be unrolled completely.
3. The type of blade is not suitable for the material to
be sawn. You need a different kind of blade for
cutting concrete or hard stone and cutting abrasive
materials. Please contact the supplier for a
professional advice.
4. The direction of the rotation of the blade does not
correspond with the direction on the machine.
Depending on the time length of the incorrect use,
the direction of the blade must be changed or
contact the supplier for a professional advise.
5. The blade does not rotate centrically. By pushing
the blade into the material, the diamond textures will
break and the blade becomes blunt. When the
blade is worn out eccentric the manufacturer has
the possibility to make it centric again.
14. WARRANTY
As from the purchase date the W-3011 LASER has a warranty
period of 6 months. Damages caused by natural wear,
overpressure or unprofessional use are not included.
Only when returning a completely mounted machine,
guaranteed repairs can be qualified.
15. ENVIRONMENT PROTECTION
It is desirable for the environment to reuse the machine, spare
parts and packages. Please observe the valid rules for current
rules for reusing or scrapping machines.
In case of deciding not to use the machine anymore when un-
repairable or obsolescence, it is obligated to make the
machine out of use, preventing it for creating dangerous
situations.
Because of continuing research and new developments, we
keep the right to change the technical specifications in this
manual.
DEUTSCH
Konformitätserklärung 2
1 Einleitung 12
2 Information das gerät 12
2.1 Gerätekennwerte 12
2.2 Isolierung 12
2.3 Geräuschpegel 12
2.4 Entstörung 12
2.5 Vibration 12
2.6 Laser 12
3 Sicherheit 12
4 Montierung des Sägeblattes 12
5 Verwendung der richtigen Diamantscheibe 13
6 Einstellung der Sägetiefe 13
7 Den ersten Gebrauch 13
8 Praktischen Tips 13
9 Vermeidung überlastung 14
10 Sorgen sie daß kein Wasser in den Motor fließt 14
11 Ersetzung der Kohlenbürsten 14
12 Unterhaltung des Gerätes 14
13 Störungen 15
14 Garantie 15
15 Umweltschutz 15
16 Unterteilenzeichnung 29

MANUAL W-3011 30 CARAT
