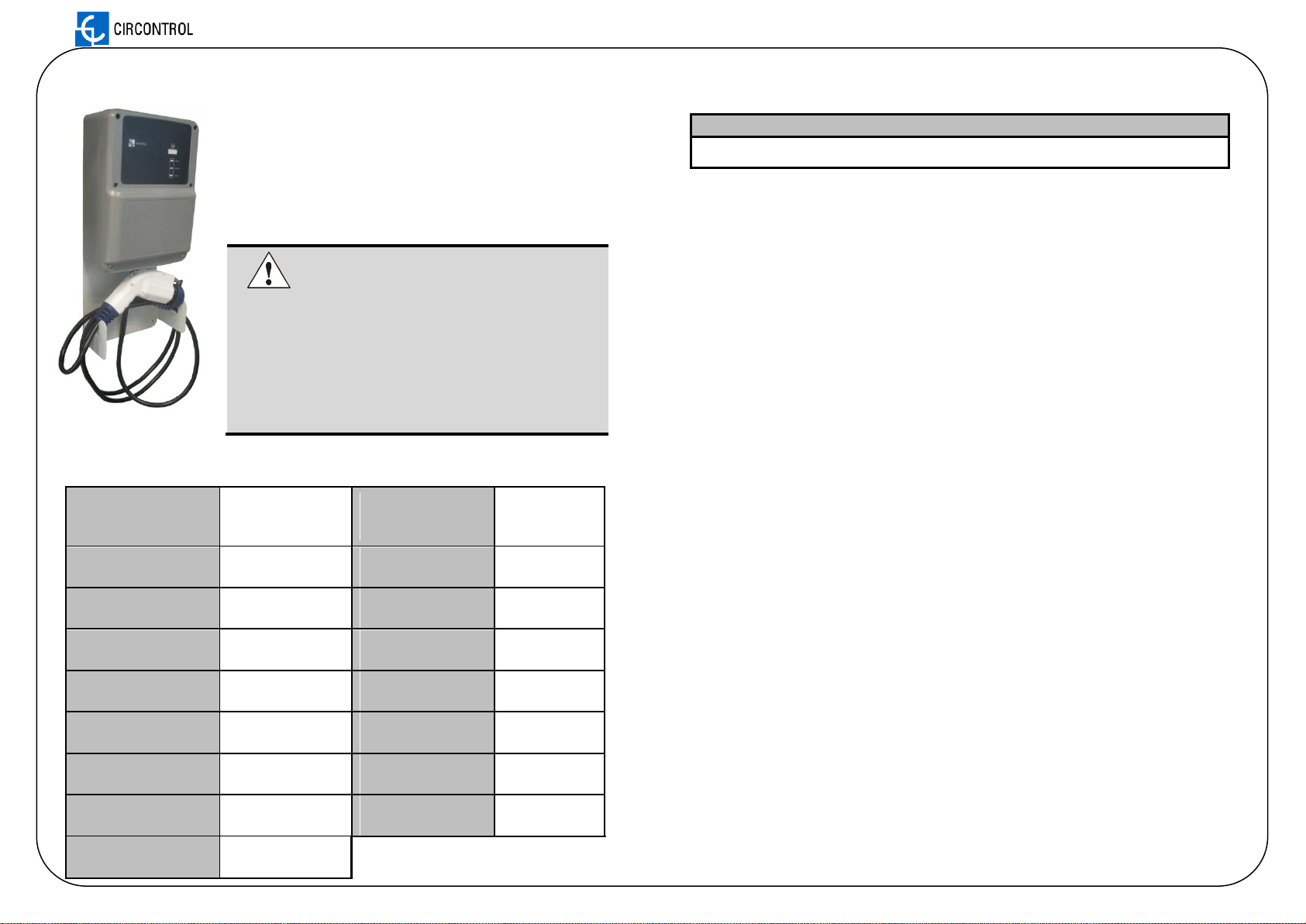

CCL-WBC INSTALLATION QUICK GUIDE / GUÍA DE INSTALACIÓN RÁPIDA
1.DESCRIPTION / DESCRIPCIÓN
The electric vehicle charging system CCL-CP1E is specially designed for use on
indoor and outdoor car parks to provide a safe charging system. It consists of a
sturdy box designed to be installed on a parking wall and provide a continuous
use.
El sistema de recarga de vehículos CCL-CP1E está diseñado para proporcionar
un uso continuo en aparcamientos interiores y exteriores.
2.TECHNICAL CHARACTERISTICS / CARACTERÍSTICAS TÉCNICAS
Input Voltage
Tensión de entrada
230V AC
Single phase
Monofásico
Extended range
temperature*
Temperatura extendida*
Heater (optional)
Calentador (Opcional)
(-30…+60ºC)*
Tolerance
Tolerancia
±15%
Range temperature
Rango de temperatura
-10…+60 ºC
Input frequency
Frecuencia de entrada
50…60 Hz
Enclosure IP protection
Protección IP de la caja
IP54
Output Voltage
Tensión de salida
= input voltage
= tension de entrada
Enclosure
Envolvente
ABS
Maximum consumption
Potencia máxima
3,6kW
Outputs
Tomas
1
Maximum current output
Intensidad máxima de salida
16A
Box dimensions
Dimensiones
320x225x125 mm
Socket
Conector
Type I SAE J1772
according IEC62196-2
Weight
Peso
3Kg
Type I cable length
Longitud cable tipo I
5m
Anchor
Anclaje
4 points wall mount
4 puntos de montaje
Charge System
Sistema de recarga
MODE 3 (IEC 61851)
3.WARNINGS / INFORMACIÓN DE SEGURIDAD
Do not use cables there are not in perfect conditions.
No utilice cables de conexión que no estén en perfecto estado de uso.
Do not use WallBox for anything other than electric vehicle charging. Charging mode is IEC 61851-1 MODE 3.
No utilice la unidad para usos que no son los previstos, es decir, para cualquier aplicación que no sea la
carga de un vehículo eléctrico. El modo de recarga es IEC 61851-1 MODE 3.
Do not modify the WallBox. If modified, CIRCONTROL will reject all responsibility and the warranty will be
void.
No modifique la WallBox. De hacerlo, se perderá la garantía y CIRCONTROL rechazará toda
responsabilidad.
Comply strictly with current safety regulations according to your country rules.
Cumpla estrictamente las normas de seguridad vigentes de acuerdo con las normas de su país.
Do not make repairs or install with the device powered.
No manipule el equipo estando conectado a la red eléctrica.
Only trained and qualified personnel should have access to low-voltage electrical parts inside the device.
Unicamente personal cualificado debe poder acceder a partes eléctricas de baja tensión que hay dentro del
equipo.
Check the installation annually by qualified technician.
Verifique anualmente la instalación por personal cualificado.
Remove from service any item that has a fault that could be dangerous for users (broken plugs, caps that
don’t close...).
Retire del servicio cualquier elemento que presente desperfectos que puedan poner en riesgo al usuario
(enchufes rotos, tapas en mal estado…).
Only use Circontrol spare parts.
Utilice sólo recambios originales de Circontrol
This is a quick CCL-WBC guide.
Este manual es una guía rápida del CCL-WBC
Before performing any maintenance, modification, connection, repair, etc.,
disconnect the device from thepower supply. When you suspect a malfunction of
equipment or protection the equipment should be disconnected from the power
supply.
Antes de efectuarse cualquier operación de mantenimiento, modificación de
conexiones, reparación o etc.… Debe desconectar el aparato de toda fuente de
alimentación. Cuando se sospeche de un fallo de funcionamiento del equipo ó
enlaprotección del mismo, debedejarse el equipo apagadoy fuerade servicio.
STANDARDS
EN 61851-1: 2001 PARTE 1, IEC 61000, IEC 60884-1, IEC 60364-4-41, IEC 61010, IEC 61008-1, IEC
60529,UNE-EN55011, UNE-EN62196-1, UNE-EN61851-1, UNE-EN61851-21, UNE-EN61851-22
CIRCONTROL SA –Technical Dept.
C/ Innovació 3
08232 -Viladecavalls (Barcelona)
Phone: [phone]
E-mail: [email protected]

CCL-WBC INSTALLATION QUICK GUIDE / GUÍA DE INSTALACIÓN RÁPIDA
4.STEP BY STEP INSTALATION GUIDE / GUÍA DE INSTALACIÓN PASO A PASO
OPERATIONAL CHECK
COMPROBACION DE FUNCIONAMIENTO
Bellow there is a state table for checking the correct operation of the WallBox.
A continuación se detalla una tabla de estados para comprobar el funcionamiento correcto de la WallBox.
STATE
ESTADO
BEACON COLOR
COLOR BALIZA
READY
(Green / Verde)
CHARGE
(Yellow / Amarillo)
FAULT
(Red / Rojo)
WallBox Powered On
WallBox conectada
Green / Verde
OFF
OFF
OFF
EV Connected
VE conectado
Green / Verde
ON
OFF
OFF
Charging EV
Cargando VE
Blue / Azul
ON
ON
OFF
Out of Service
Fuera de servicio
Red / Rojo
OFF
OFF
ON
UNIT DIMENSIONS AND CABLE SUPPORT
DIMENSIONES DE LA UNIDAD Y DEL SOPORTE DEL CABLE
Remove 6 screws from the cover to access
inside the unit.
Quite los 6 tornillos de la tapa para acceder
al interior de la unidad.
1
2
ELECTRICAL WIRING AND CONNECTION WARNINGS
CABLEADO ELECTRICO Y ADVERTENCIAS
3
4
5
6
Mark 4 taking into account the above
measurements.
Place it on a flat surface.
Marque los 4 teniendo en cuenta las
medidas indicadas.
Sitúela sobre una superficie plana.
-Connect to the 230V AC as shown.
-The recommended minimum power cables must be 2,5mm2.
-It is important to provide the necessary protections between
origin and the WallBox (electrical protection not supplied).
-Localizar y conectar la regleta a la línea de 230V AC
como se muestra en la foto adjunta.
-La sección mínima recomendable de los cables deben
ser de 2,5 mm2.
-Es conveniente dotar de las protecciones necesarias
entre el cuadro eléctrico de las instalaciones y la
Wallbox (protecciones no suministradas).
GROUND NEUTRAL LINE
TIERRA NEUTRO FASE
Green-Yellow Blue Black/Brown
Verde-Amarillo Azul Negro/Marrón
x1 Supplied
x1 suministrada
Drill the unit and
place the cable
glands supplied.
Taladre la unidad e
instale el prensa
estopa suministrado.
