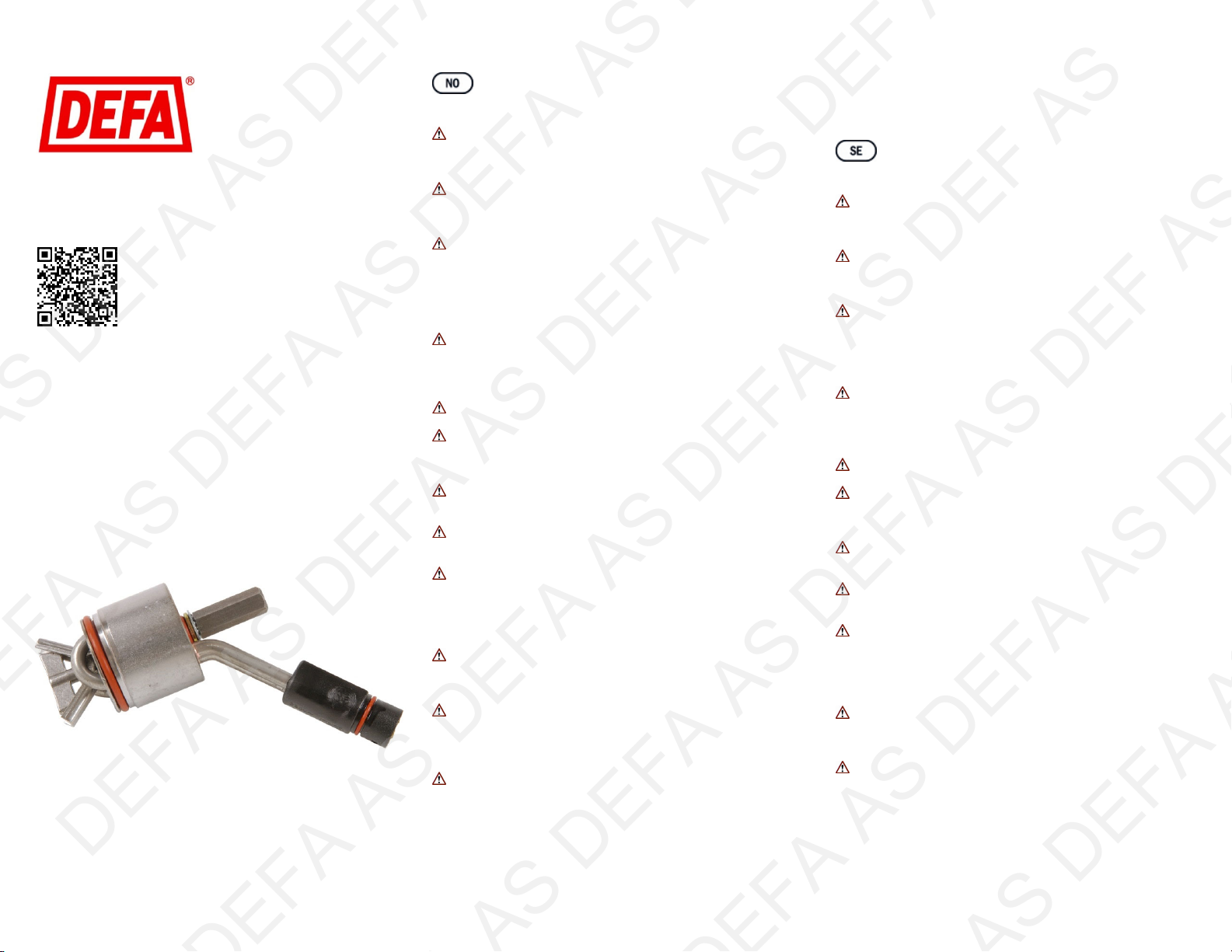

MONTERINGSANVISNING
ASENNUSOHJE
FITTING INSTRUCTIONS
MONTAGEANLEITUNG
Finn ditt kjøretøy i tabellen i denne monteringsanvisning.
Om montering på ditt kjøretøy krever eget monteringssett,
kan monteringen være beskrevet i egen anvisning som medfølger
monteringssettet.
Dersom ditt kjøretøy ikke står oppført i tabellen, scan QR-
koden for oppdatert anvisning, eller se ‘Finn din motorvarmer’ på
www.defa.com. Anvisninger for øvrige DEFA produkter må også
gjennomleses nøye.
Montering av motorvarmer på kjøretøy eller motorer som
IKKE står listet i tabell i motorvarmerens monteringsanvisning,
gjøres på eget ansvar og dekkes ikke av garanti.
Varmeren må ikke kobles til strøm før rett type kjølevæske
er påfylt og kjølesystemet er luftet i henhold til bilprodusentens
anbefalinger. DEFA’s apparatinntak må anskaffes separat eller som
en del av DEFA WarmUp. Motorvarmeren må bare tilkobles jordet
stikkontakt. Kontrollér at det er jordingsforbindelse fra det jordete
vegguttaket og helt fram til motorvarmerens kapsling, og at karosseriet
er forbundet med beskyttelsesjordingen.
DEFA fraskriver seg ethvert erstatningsansvar der
modifikasjoner er utført, uoriginale deler er benyttet eller
motorvarmeren ikke er montert i henhold til
monteringsanvisningen. Reklamasjonsrett i henhold til kjøpsloven.
Ta vare på kvitteringen.
Produkter som monteres i kjøretøyets motorrom skal være
montert av et autorisert verksted.
Motorvamer skal kun tilkobles original DEFA
forlengerledning eller PlugIn kontakt på inntaksledning. Spenning
Av og På skal enten skje via WarmUp styringsenhet eller manuelt ved
bruk av tilkoblingsleding.
Ved tilkobling av tilkoblingsledning skal alltid MiniPlug
kobles først til bilen før man til slutt kobler schuko til godkjent
kontaktpunkt i fastnett.
DEFA motorvarmere er dimensjonert for ”normal bruk”.
Normalbruk definerer vi som: 3 tilkoblinger x 3timer pr. døgn basert på
150 bruksdager pr. år (ca 5 måneder pr. år).
Dersom motorvarmer benyttes i utrykningskjøretøy,
nødstrømsaggregater e.l. hvor motorvarmer er kontinuerlig
tilkoblet eller når kjøretøy ikke er i bruk, må følgende årlig service
utføres:
- Kontroller motorvarmerens funksjon og eventuelt bytt varmer om den
er defekt (Dekkes ikke av garanti).
Bruk av motorvarmer i pulsstyrte garasjeanlegg hvor
varmeren kobles av og på x antall ganger i timen vil redusere
motorvarmerens levetid dramatisk. Bruk av motorvarmer i slike
anlegg anbefales ikke og dekkes ikke av produktgarantien.
Kun DEFA tilkoblingsledning må benyttes til DEFA WarmUp
systemet.
Tapp av kjølevæsken. Demontér den angitte frostpluggen i henhold
til tabellen.
Rengjør frostplugghullet godt.
Plassér varmeren. Kontakten på varmeren skal peke i angitt
klokkeretning i henhold til tabellen. Skru forsiktig til senterbolten/
mutteren inntil T-skinnesprederen har kontakt med innsiden av
motorblokken (A). Vri varmeren forsiktig  5° for å være sikker på at T-
skinnen er riktig plassert. Påse at varmeren sitter rett i hullet.
Bolten/mutteren trekkes til med 6.0 Nm. Kontrollér at pakningen tetter
ordentlig og at varmeren ikke kan trekkes ut eller løsne. Forurenset
eller gammel kjølevæske må byttes.
Hitta ditt fordon i tabellen i denna monteringsanvisning.
Om montering på ditt fordon kräver en monteringssats, kan
monteringen vara beskriven i egen anvisning som medföljer
monteringssatsen.
Om ditt fordon inte finns med i tabellen, skanna QR-koden
för en uppdaterad anvisning eller se «Hitta din motorvärmare» på
www.defa.com. Anvisningar för övriga DEFA produkter skall också
läsas igenom noggrant.
Montering av motorvärmare på fordon eller motorer som
INTE finns listade i tabell i motorvärmarens monteringsanvisning,
göres på eget ansvar och täcks inte av garantin.
Värmaren får inte anslutas till 230V innan kylarvätska är
påfylld och kylsystemet är luftat enligt biltillverkarens
anvisningar. DEFAs anslutningssats köps separat eller som en del av
DEFA WarmUp. Motorvärmaren får endast anslutas till jordat uttag.
Kontrollera att det finns jordkontakt mellan uttaget och värmarens
hölje, och att även bilens kaross är jordad.
DEFA frånskriver sig allt ersättningsansvar där produkten
blivit modifierad och/eller motorvärmaren inte är monterad enligt
monteringsanvisningen.
Reklamationsrätt enligt konsumentköplagen mot uppvisande av
kvitto.
Produkter som monteras i fordonets motorrum skall vara
monterade av en auktoriserad verkstad.
Motorvämare skall endast anslutas till original DEFA
skarvkabel eller PlugIn kontakt på intagskabel. Spänning Av och
På skall endast ske via WarmUp styrningsenhet eller manuellt vid bruk
av MiniPlug anslutningskabel.
Vid inkoppling av MiniPlug anslutningskabel skall alltid
MiniPlug kopplas först till bilen innan man kopplar schuko till
godkänd kontaktpunkt i det fasta nätet.
DEFA motorvärmare är dimensionerade för ”normalt bruk”.
Normalt bruk definierer vi som: 3 inkopplingar x 3 timmar per dygn
baserat på 150 användardagar per år (ca 5 månader per år).
Om motorvärmaren används i utryckningsfordon,
nödströmsaggregat eller liknande där motorvärmaren är
kontinuerligt ansluten eller när fordonet inte är i bruk, skall
följande årlig service utföras:
- Kontrollera motorvärmerens funktion och eventuellt byt värmaren om
den är defekt (Täcks inte av garantin).
Användande av motorvärmaren i pulsstyrt uttag där
värmaren kopplas av och på x antal gånger i timmen, reducerar
motorvärmarens livstid dramatiskt. Användande av motorvärmaren
i sådana uttag rekommenderas inte och täcks inte av produktgarantin.
Endast DEFA original anslutningskabel får användas till
DEFA WarmUp systemet.
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS

2/9
411392 CE 131118
Tappa ur kylarvätskan. Demontera den angivna frostpluggen som
monteringsanvisningen anger.
Rengör frostplugghålet noga.
Montera värmaren så kontakten pekar mot angivet klockslag enligt
tabellen. Drag åt bulten/muttern försiktigt och se till att T-skenan ligger
noga an mot blockväggen (A). Vrid värmaren  5° för att vara säker på
att värmaren sitter korrekt och drag till bult/mutter med 6,0 Nm. Fyll på
kylarvätska och kontrolera att packninen håller tätt på värmaren.
Förorenad eller gammal kylarvätska skall bytas.
Etsi ajoneuvosi tämän asennusohjeen taulukosta. Jos
lämmittimen lisäksi asennukseen tarvitaan asennussarja,
asennusohje lämmittimen asennnukseen on asennussarjan mukana.
Jos ajoneuvosi ei ole mainittuna taulukossa, skannaa QR-
koodi niin saat päivitetyn ohjeen, tai katso www.defa.com sivuilta
«etsi oikea lämmitin autoosi». Myös muiden DEFA tuotteiden ohjeet
on luettava huolella.
Jos moottorinlämmitin asennetaan ajoneuvoon tai
moottoriin joka ei ole moottorinlämmittimen asennusohjeen
taulukossa mainittu, asennus tapahtuu omalla vastuulla eikä
tuotteen takuu korvaa mahdollisia vaurioita.
Lämmittimeen EI saa kytkeä virtaa ennen kuin
jäähdytysjärjestelmä on täytetty hyväksytyllä pakkasnesteellä, ja
ilmattu autonvalmistajan ohjeiden mukaan. Moottorinlämmittimen
kojepistorasia on aina hankittava yhdessä lämmitinelementin kanssa
ellei sitä ennestään ole. Moottorinlämmittimen saa kytkeä vain
maadoitettuun pistorasiaan. Maadoitusyhteyden on oltava
yhtäjaksoinen maadoitetusta seinäpistoraisasta moottorinlämmittimen
runkoon, ja suojamaadoitus on oltava yhteydessä ajoneuvon runkoon.
DEFA hylkää korvausvaatimuksen jos lämmittimen muotoa
on muutettu ja/tai lämmitintä ei ole asennettu asennusohjeen
mukaisesti. VALITUKSET: Takuuehtojen mukaisesti. Säilytä kuitti.
Ajoneuvon moottoritilaan asennettavat tuotteet tulee olla
valtuutetun asentamon asentamat.
Moottorinlämmittimen saa kytkeä vain DEFAn valmistamiin
panssarikaapeleihin. Lämmityksen päällekytkentään tulee käyttää
DEFAn verkkoliitäntäjohtoa.
Verkkoliitäntäjohto on ensin kytkettävä ajoneuvon
kojepistorasiaan ja sen jälkeen maadoitettuun sähköpistorasiaan.
DEFA moottorinlämmittimet on tarkoitettu «normaalikäyttöön»,
joka tarkoittaa 2-3 tunnin lämmitysaikoja 3 kertaa vuorokaudessa n.
150 päivää vuodessa.
Jos moottorinlämmitintä käytetään esim. varavirta-
aggregaateissa tai pelastusajoneuvoissa, joissa virta on aina
kytkettynä kun ajoneuvoa ei käytetä, on lämmittimen toiminta
tarkistettava vuosittain. Lämmittimen tuotetakuu ei korvaa
tällaisessa käytössä vaurioituneita lämmittimiä
Jos lämmitin on kytketty pistorasiaan jossa on jaksottainen
virransyöttö, eli virta kytkeytyy päälle ja pois useita kertoja tunnin
aikana, tämä lyhentää lämmittimen elinikää. Lämmittimen
tuotetakuu ei korvaa tällaisessa käytössä vaurioituneita lämmittimiä.
DEFA WarmUp-järjestelmän kytkentään saa käyttää vain
DEFAn alkuperäisiä kytkentätarvikkeita.
Laske jäähdytysneste pois. Irrota ohjeenmukainen pakkastulppa,
taulukon mukaan.
Puhdista pakkastulpan reikä hyvin.
Asenna lämmitin paikalleen. Lämmittimen pistokkeen tulee osoittaa
taulukon kello-osoittimen suuntaan. Kierrä mutteria/pulttia kiinnipäin
kunnes T-pultin levittyvä osa tavoittaa lohkon seinämät (A). Liikuta
lämmittimen pistoketta 5 astetta molempiin suuntiin jotta kiinnike
löytää oikean asennon moottorissa. Varmistu siitä että lämmitin
asettuu asianmukaisesti paikalleen. Kiristä mutteria/pulttia 6.0 Nm.
Täytä jäähdytysjärjestelmä hyväksytyllä pakkasnesteellä ja ilmaa se
autonvalmistajan ohjeiden mukaan.Tarkista ettei vuotoja esiinny ja
ettei lämmitin lähde vetämällä irti. Likainen / vanha pakkasneste on
vaihdettava uuteen.
Find your vehicle in the table in this installation guide.
If mounting on your vehicle requires separate mounting kit,
mounting is described in instructions supplied with the mounting kit.
If your vehicle is not listed in the table, scan the QR code for
updated instructions, or see 'Find your heater' on www.defa.com.
Instructions for other DEFA products must also be read carefully.
Mounting of engine heater on vehicles or engines that are
NOT listed in the table in the engine heater installation
instructions, is done at your own risk and is not covered by
warranty.
Do not connect the heater electrically until the correct type
of coolant is refilled, and the system is bled according to the car
manufacturer’s specifications. DEFA’s power inlet cable must be
acquired separately or as a component in the DEFA WarmUp system.
Only connect the heater to an earthed mains socket. Check for earth
connection between the mains socket, the heater’s body and the
chassis.
DEFA denies liability for any damage related to the use of
unoriginal hoses, fitting which is not according to instructions or
other modifications. Claims according to national consumer laws.
Please retain your receipt.
Products installed in the vehicle's engine compartment shall
be installed by an authorized workshop.
Engine heaters must only be connected to the original DEFA
extension cable or PlugIn contact on the inlet cable. Power Off
and On will either be via WarmUp control unit or manually using a
connection cable.
When connecting the connection cable, always connect the
MiniPlug to the car first and then connect schuko to an approved
contact point in the fixed network.
DEFA engine heaters are dimensioned for “normal usage”.
DEFA defines “normal usage” as; 3 connections for 3 hours pr. 24
hours, based upon 150 users days a year (5 months a year).
If engine heaters are installed in professional vehicles or
engines, like emergency response vehicle or emergency power
supplies, where the engine heater is connected 24/7, a yearly
function control is claimable:
- Check the engine heater function and possibly replace heater if it is
defective (Not covered by warranty).
Many apartment building car parking areas are using
interval power timers turning the power On and Off several times
per hour. Using DEFA engine heater in suchlike parking facilities will
not be considered as “Normal use” and claims will be declined.
Only DEFA connection cable must be used for the DEFA
WarmUp system.

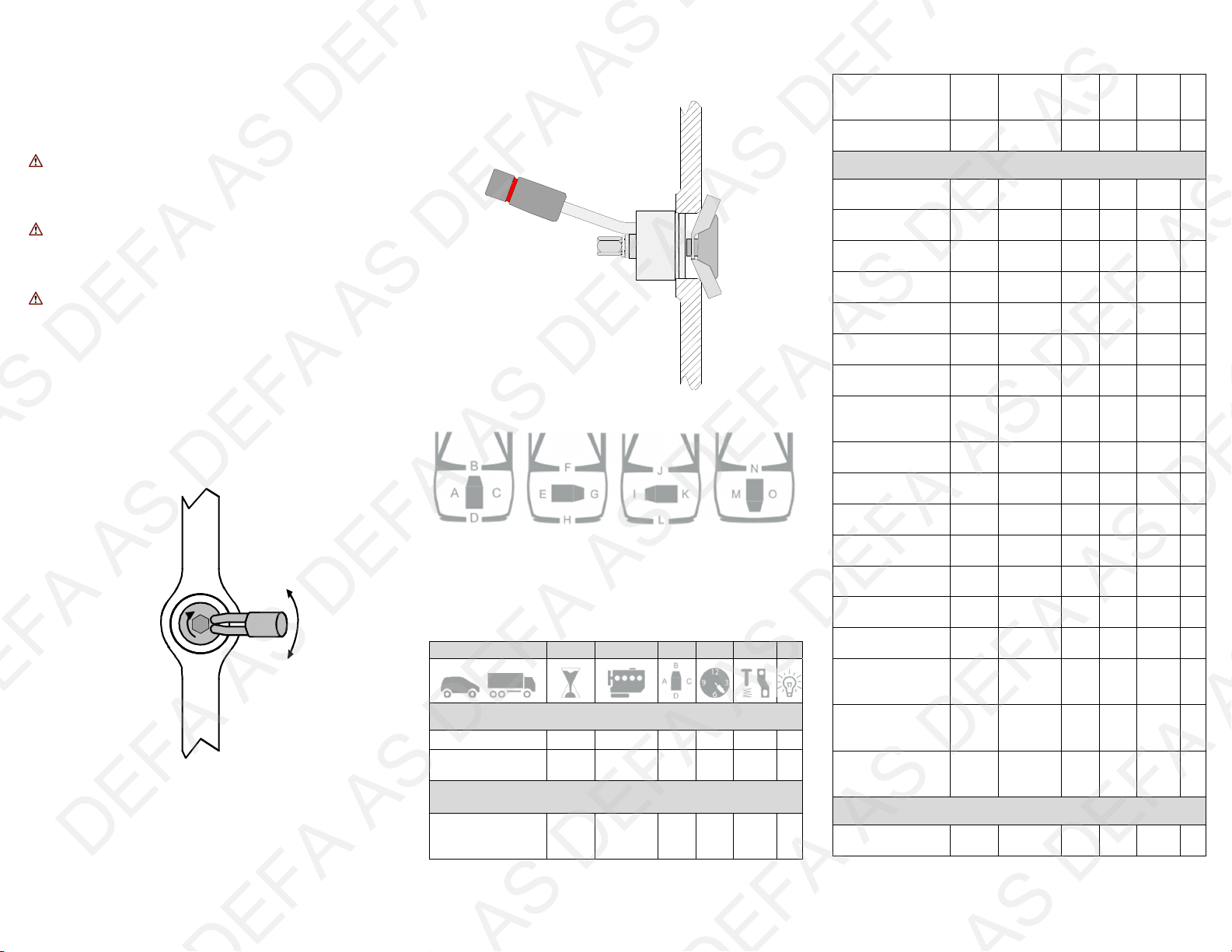

Drain off the coolant. Remove the indicated frost plug according to
the table.
Thoroughly clean the frost plug hole.
Place the heater. Position the connector in the clock direction
indicated in the table. Tighten the center bolt/nut carefully until the T-
bar engages with the inside of the water jacket (A). Turn the heater
carefully 5° in each direction in order to ensure that the T-bar is
correctly positioned. Check that the heater is correctly aligned with the
hole. Tighten the bolt/nut to a torque of 6 Nm. Check that the seals are
completely watertight, and that the heater cannot loosen or be
withdrawn. Contaminated or old coolant must be renewed.
Finden Sie Ihr Fahrzeug in der Tabelle dieser
Montageanleitung. Ist ein zusätzliches Montage Set
erforderlich, kann die entsprechende Montageanleitung im Set
enthalten sein.
Falls ihr Fahrzeug nicht in der Tabelle aufgeführt ist, den
QR-Kode zur aktualisierten Anleitung scannen oder unter „den
passenden Motorwärmer finden“ auf www.defa.com nachsehen.
Die Anweisungen für weitere Defa Produkte ebenso genau
durchlesen.
Die montage eines Motorwärmers in ein Fahrzeug welches
nicht in der Tabelle der Montageanweisung aufgeführt ist,
geschieht auf eigene Verantwortung. Garantieansprüche können
in diesem Fall nicht berücksichtigt werden.
Der Wärmer darf nicht betrieben werden bevor das
Kühlsystem gemäß den Anweisungen des Fahrzeugstellers
befüllt und entlüftet wurde. DEFA`s Anschlusskontakt muss
zusätzlich gekauft werden oder als ein Bestandteil des WarmUp. Den
Motorvorwärmer nur an einer geerdeten Steckdose (Wandanschluss)
anschließen. Kontrollieren, daß die Erdungsverbindung zwischen dem
geerdeten Wandanschluss bis zum Gehäuse des Motorvorwärmers
besteht.
Bei Schäden, die auf Veränderungen an der Motorheizung
oder auf unsachgemässe Montage zurückzuführen sind, lehnt
DEFA jeglichen Garantieanspruch auf ab. Es gelten die
gesetzlichen Gewährleistungsbestimmungen. Quittung aufbewaren.
Produkte, die im Motorraum installiert werden, sollten von
einer autorisierten Werkstatt montiert werden.
Motorwärmer sollten nur an original Defa Verlängerungen
oder am PlugIn Kontakt der Anschlussleitung angeschlossen
werden. Spannung Ein/Aus sollte entweder durch eine WarmUp
Steuereinheit oder manuell durch Gebrauch der Anschlussleitung
geschehen
Beim Anschliessen des Zuleitungskabels immer zuerst den
MiniPlug am Fahrzeug und dann den Schukokontakt an einer
zugelassenen Steckdose am Stromnetz anschliessen.
DEFA Motorwärmer sind für den «Normalgebrauch»
ausgelegt. Normalgebrauch ist folgendermassen definiert: 3x3 Std.
täglich, ca.150 Tage jährlich (ca. 5 Monate).
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS

3/9
411392 CE 131118
Falls der Wärmer in einem Einsatzfahrzeug, Notstromaggregat
o.ä. verwendet wird, wo der Wärmer kontinuierlich
angeschlossen ist oder wenn das Fahrzeug nicht in Gebrauch ist,
muss folgender, jährlicher Service durchgeführt werden:
- den Wärmer auf Funktion prüfen und bei Defekt austauschen (wird
nicht durch Garantie abgedeckt)
Die Verwendung von Motorwärmern an zeitgesteuerten
Steckdosen mit hoher Schaltfrequenz (x Schaltvorgänge pro Std.)
reduziert die Lebensdauer des Heizelementes drastisch. Defekte
auf Grund dieser Betriebsbedingungen werden nicht durch die
Garantie abgedeckt.
Es dürfen nur DEFA Anschlussleitungen für das DEFA
WarmUp System verwendet werden.
Das Kühlwasser ablassen. Den in der Tabelle angegebenen
Verschlussdeckel des entspr. Kernloches entfernen.
Das Kernloch sorgfältig reinigen.
Den Wärmer mit dem Anschlusskontakt in der vorgegebenen Lage
(Uhrzeigerstellung) montieren. Die Mutter vorsichtig anziehen bis die
T-Schiene an der Innenseite des Motorblockes berührt (A). Den
Wärmer vorsichtig um  5 Grad drehen um zu kontrollieren das die T-
Schiene korrekt anliegt. Der Wärmer muss gerade im Kernloch sitzen.
Die Mutter wird mit 6,0 Nm angezogen. Kontrollieren das der O-Ring
dicht ist. Kontrollieren das der Wärmer nicht herausgezogen bzw.
verdreht werden kann. Verunreinigte oder alte Kühlflüssigkeit muss
erneuert werden.
A

Merke/Modell / Märke/Modell / Merkki/Malli / Make/Model / Fahrzeug/Modell

Årsmodell / Årsmodell / Vuosimalli / Model year / Modelljahr (MM/YYYY)

Motorkode / Motorkod / Moottorikoodi / Engine code / Motor Code

Monteringssted / Monteringsställe / Asennuspaikka / Heater location / Orientierung

Monteringsretning / Monteringsriktning / Pistokkeen suunta / Heater orientation / Winkel

Monteringssett / Monteringssats / Asennussarjat / Mounting kit / Montage Set

Monteringstips / Tips för montering / Asennusvihjeet / Mounting tip / Tipps zur Installation
      
MITSUBISHI
GRANDIS 2.4 2004> 4G69 H1 11 460372 1
OUTLANDER 2.0
T 2005> 4G63 H1 11 460372 2
WACKER NEUSON
ET145 2016>
PERKINS
854E-
E34TA
9
EW100 2018>
PERKINS
3.4 854F-
E34TA
9
WL25 2018> PERKINS
404D-15 7
WEIDEMANN
1140 2016> PERKINS
403D-11 C1 4
1160 2016> PERKINS
403D-15 C1 5
1240 CX35 LP 2016> PERKINS
403D-15 C1 6
1240 LP 2016> PERKINS
403D-15 C1 6
1260 2016> PERKINS
404D-15 C2 3
1160 PLUS 2016 PERKINS
403d-11 C1 5
1280 PLUS 2012> PERKINS
404D-15 C2 7
1350 CX45 2016>
PERKINS
404D-
22de
C2 3
1370 CX50 2012> PERKINS
404D-22 C2 3
1380 2016> PERKINS
404D-22 C2 3
1770 CX50 2012> PERKINS
404D-22 C2 3
1880 2016> PERKINS
404D-22 C2 3
2070 LP 2016> PERKINS
404D-22 C2 3
2070 LPT 2016> PERKINS
404D-22 C2 3
2080 2016> PERKINS
404D-22 C2 3
4080 2016>
PERKINS
854E-
E34TAWF
A2 8
4080 2016>
PERKINS
854F-
E34TAN
A2 8
5080 T 2016>
PERKINS
854F-
E34T
A
N
A2 8
ZETOR
UTILIX HT 55 2018> PERKINS
404D-22 C2 10
5°
6 Nm
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS

4/9
411392 CE 131118
1

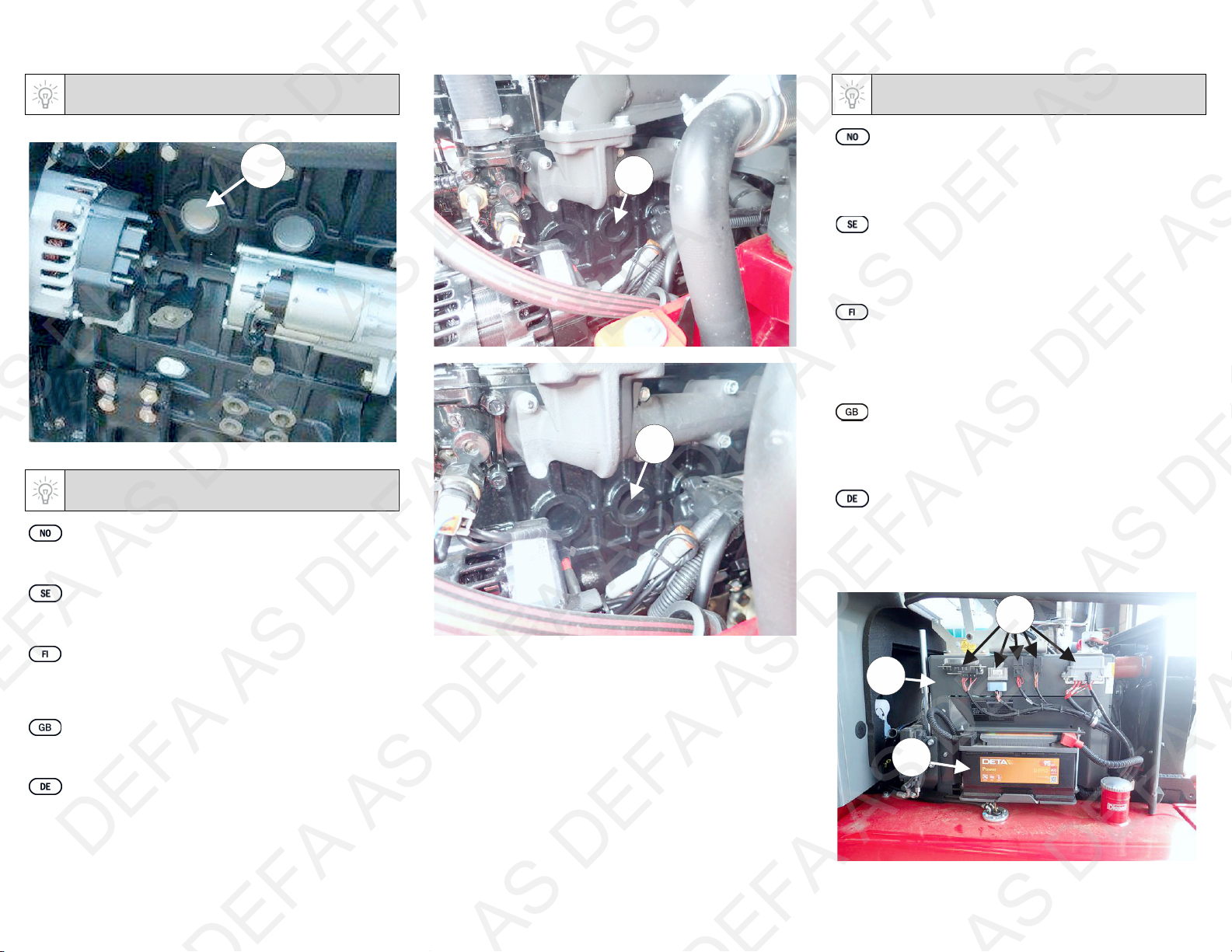

Før montering: Koble av kablene til begge lambdasondene (1).
Demonter varmedekslet over eksosmanifolden. NB! Vær forsiktig slik
at kablene til lambdasondene ikke blir skadet. Demonter frostlokket og
monter varmeren. Bøy eventuelt braketten (2) slik at varmerens kabel
kan monteres. Monter tilbake varmedekselet og kablene til
lambdasondene. Fyll på godkjent kjølevæske og luft kjølesystemet
godt iflg. bilfabrikantens spesifikasjoner.
Innan montering: Haka av kablarna till de båda
lambdasonderna (1). Demontera värmeskyddet över grenröret. OBS!
Var försiktig så att kablarna till lambdasonderna inte skadas.
Demontera frostlocket och montera värmaren. Böj eventuellt fästet (2)
så att värmarens kabel kan monteras. Montera tillbaka värmeskyddet
och kablarna till lambdasonderna. Fyll på godkänd kylarvätska,
kontrollera att det inte läcker och lufta enligt biltillverkarens
specifikationer.
Ennen asennusta: Irrota molempien lambda-anturien johdot (1).
Irrota pakosarjan lämpösuoja. HUOM! Älä vaurioita lambda-anturien
johtoja! Poista pakkastulppa ja asenna lämmitin paikoilleen. Taivuta
tarvittaessa kiinnikettä (2) niin että panssarikaapeli voidaan kiinnittää
lämmittimeen. Asenna paikoilleen pakosarjan lämpösuoja sekä
lambda-anturien johdot. Täytä jäähdytysjärjestelmä autonvalmistajan
suosittelemalla nesteellä ja ilmaa se ohjeiden mukaan. Tarkista
mahdolliset vuodot.
Before installation: Remove the cables for the lambda probes
(1). Remove the heat shield above the exhaust manifold. NOTE! Be
careful to ensure that the cables for the lambda probes do not get
damaged. Remove the frost plug and fit the heater. Bend, if
necessary, the bracket (2) in order to enable fitting of the cable for the
heater. Replace the heat shield and the cables for the lambda probes.
Top up with coolant and bleed the system well, according to the
manufacturer’s specifications. Check for leaks.
Vor der Montage: Die Leitungen beider Lambdasonden lösen
(1). Die Abdeckung oberhalb des Abgaskrümmers ausbauen. !! Die
Leitungen der Lambdasonden dürfen nicht beschädigt werden.
Den Froststopfen ausbauen und den Motorwärmer montieren. Das
Halteblech (2) entsprechend biegen, so das die Anschlussleitung des
Wärmers problemlos montiert werden kann. Die Abdeckung wieder
montieren und die Leitungen der Lambdasonden befestigen. Das
Kühlsystem den Herstellerangaben entsprechend befüllen und
entlüften.
2
For lettere montering, demonter varmedekselet over
eksosmanifolden og to varmedeksler over styreservo. Fyll på godkjent
kjølevæske og luft kjølesystemet godt iflg. bilfabrikantens
spesifikasjoner. Kontroller for lekkasje.
För att underlätta monteringen: Demontera skyddskåpan över
grenröret och de två skyddskåporna över styrservot. Fyll på godkänd
kylarvätska, kontrollera att det inte läcker och lufta enligt
biltillverkarens specifikationer.
Irrota lämpösuoja pakosarjan päältä sekä kaksi lämpösuojaa
ohjaustehostimen päältä ennen asennusta. Täytä jäähdytysjärjestelmä
autonvalmistajan suosittelemalla neste-ellä ja ilmaa se ohjeiden
mukaan. Tarkista mahdolliset vuodot.
To ease installation: Remove the heat shield above the
exhaust manifold and the two heat shields above the power steering.
Top up and bleed the cooling system according to the car
manufacturer’s instructions. Check for leaks.
Zur Erleichterung der Montage sind ein Wärmeschutz-blech
über dem Auspuffkrümmer und zwei Wärmeschutz-bleche über der
Servopumpe zu entfernen. Das Kühlsystem den Herstellerangaben
entsprechend befüllen und entlüften. Anschliessend das Kühlsystem
auf Undichtigkeiten prüfen.
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS

5/9
411392 CE 131118
2
3

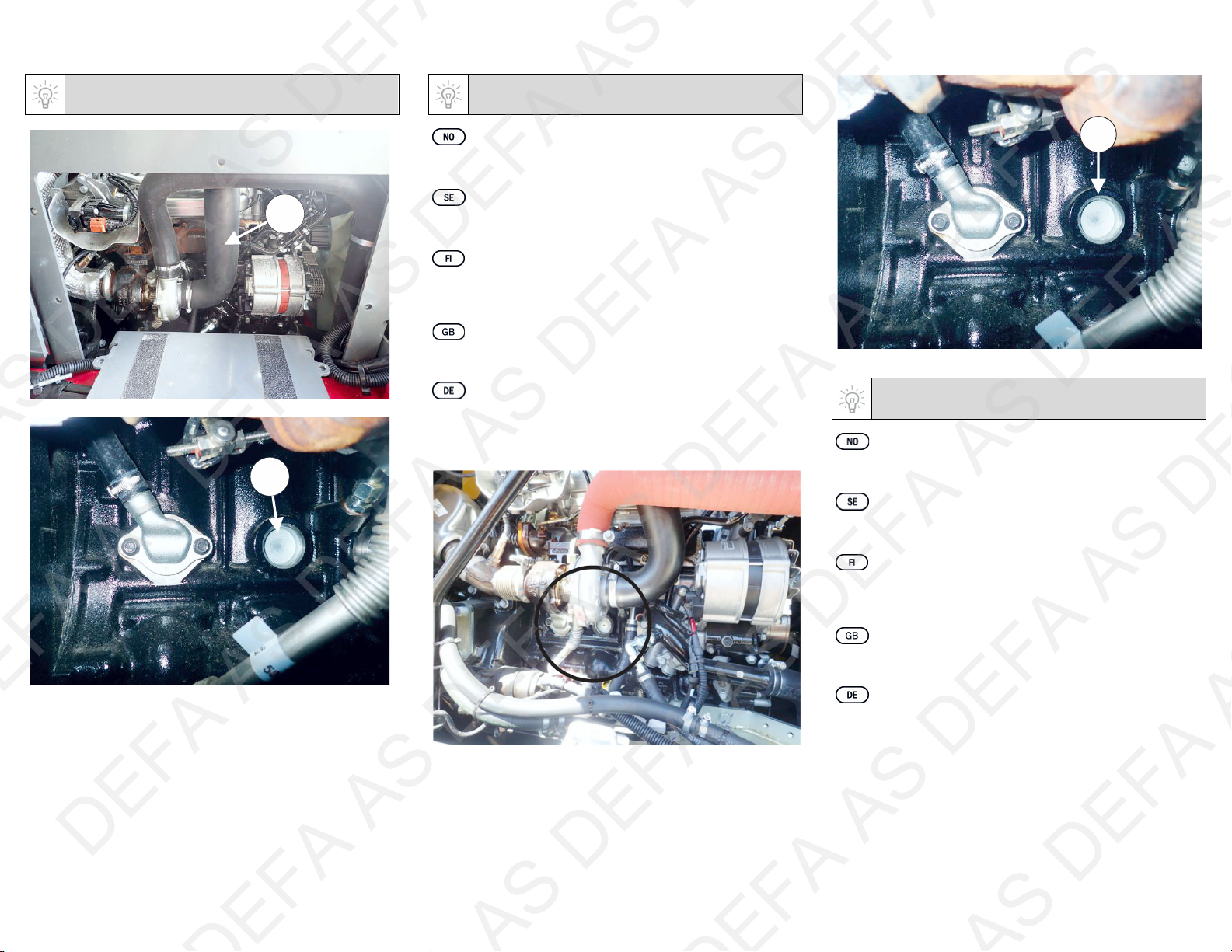

Demonter frostpluggen (1) og rengjør hullet godt. Monter
varmeren. Fyll på godkjent kjølevæske, og luft systemet i flg.
bilprodusentens spesifikasjoner. Kontroller for lekkasje.
Demontera frostpluggen (1) och rengör hålet ordentligt.
Montera värmaren. Fyll på med godkänd kylvätska och lufta systemet
enligt tillverkarens specifikationer. Kontrollera ev. läckage.
Poista pakkastulppa (1) ja puhdista reikä hyvin. Asenna
lämmitin paikalleen. Täytä jäähdytysjärjestelmä moottorinvalmistajan
suosittelemalla nesteellä ja ilmaa se ohjeiden mukaan. Tarkista
mahdolliset vuodot.
Remove the frost plug (1) clean the frost plug hole and install
the heater. Top up and bleed the cooling system according to the car
manufacturer’s instructions. Check for leaks.
.
Den Froststopfen (1) ausbauen und das Loch sorgfältig
reinigen. Den Wärmer montieren. Kühlmittel nach Vorgaben des
Fahrzeugherstellers auffüllen und das System entlüften. System auf
Undichtigkeit prüfen.
4
Tilt sete til sides. Demonter komplett eksospotte (1)
Demonter frostpluggen (2) og rengjør hullet godt. Monter varmeren.
Fyll på godkjent kjølevæske, og luft systemet i flg. bilprodusentens
spesifikasjoner. Kontroller for lekkasje.
Vik sätet åt sidan. Demontera komplett avgasrör (1).
Demontera frostpluggen (2) och rengör hålet ordentligt. Montera
värmaren. Fyll på med godkänd kylvätska och lufta systemet enligt
tillverkarens specifikationer. Kontrollera ev. läckage.
Käännä istuin sivuun. Irrota äänenvaimennin (1). Poista
pakkastulppa (2) ja puhdista reikä hyvin. Asenna lämmitin paikalleen.
Asenna äänenvaimennin paikalleen. Täytä jäähdytysjärjestelmä
moottorinvalmistajan suosittelemalla nesteellä ja ilmaa se ohjeiden
mukaan.Tarkista mahdolliset vuodot.
Tilt the seat aside. Dismount the complete muffler (1).
Remove the frost plug (2) clean the frost plug hole and install the
heater. Top up and bleed the cooling system according to the car
manufacturer’s instructions. Check for leaks.
Den kompletten Auspufftopf (1) ausbauen. Den Froststopfen
(2) ausbauen und das Loch sorgfältig reinigen. Den Wärmer
montieren. Kühlmittel nach Vorgaben des Fahrzeugherstellers
auffüllen und das System entlüften. System auf Undichtigkeit prüfen.
1
1
1
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS

6/9
411392 CE 131118
4
5
Vipp opp hytta. Demonter komplett eksospotte (1).
Demonter frostpluggen (2) og rengjør hullet godt. Monter varmeren.
Fyll på godkjent kjølevæske, og luft systemet i flg. bilprodusentens
spesifikasjoner. Kontroller for lekkasje.
Vik upp hytten. Demontera komplett avgasrör (1).
Demontera frostpluggen (2) och rengör hålet ordentligt. Montera
värmaren. Fyll på med godkänd kylvätska och lufta systemet enligt
tillverkarens specifikationer. Kontrollera ev. läckage.
Käännä hytti ylös. Irrota äänenvaimennin (1). Poista
pakkastulppa (2) ja puhdista reikä hyvin. Asenna lämmitin paikalleen.
Asenna äänenvaimennin paikalleen. Täytä jäähdytysjärjestelmä
moottorinvalmistajan suosittelemalla nesteellä ja ilmaa se ohjeiden
mukaan. Tarkista mahdolliset vuodot.
Tilt up the cabin. Dismount the complete muffler (1).
Remove the frost plug (2) clean the frost plug hole and install the
heater. Top up and bleed the cooling system according to the car
manufacturer’s instructions. Check for leaks.
Das Fahrerhaus ankippen. Den kompletten Auspufftopf (1)
ausbauen.
Den Froststopfen (2) ausbauen und das Loch sorgfältig
reinigen.
Den Wärmer montieren. Kühlmittel nach Vorgaben des
Fahrzeugherstellers auffüllen und das System entlüften. System auf
Undichtigkeit prüfen.
6
Demonter komplett eksospotte (1). Demonter frostpluggen (2)
og rengjør hullet godt. Monter varmeren. Fyll på godkjent kjølevæske,
og luft systemet i flg. bilprodusentens spesifikasjoner. Kontroller for
lekkasje.
Demontera komplett avgasrör (1). Demontera frostpluggen (2)
och rengör hålet ordentligt. Montera värmaren. Fyll på med godkänd
kylvätska och lufta systemet enligt tillverkarens specifikationer.
Kontrollera ev. läckage.
Irrota äänenvaimennin (1). Poista pakkastulppa (2) ja puhdista
reikä hyvin. Asenna lämmitin paikalleen. Asenna äänenvaimennin
paikalleen. Täytä jäähdytysjärjestelmä moottorinvalmistajan
suosittelemalla nesteellä ja ilmaa se ohjeiden mukaan. Tarkista
mahdolliset vuodot.
Dismount the complete muffler (1). Remove the frost plug (2)
clean the frost plug hole and install the heater. Top up and bleed the
cooling system according to the car manufacturer’s instructions. Check
for leaks.
Den kompletten Auspufftopf (1) ausbauen. Den Froststopfen
(2) ausbauen und das Loch sorgfältig reinigen. Den Wärmer
montieren. Kühlmittel nach Vorgaben des Fahrzeugherstellers
auffüllen und das System entlüften. System auf Undichtigkeit prüfen.
2
1
2
1
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS

7/9
411392 CE 131118
6
7
Demonter frostpluggen (1) og rengjør hullet godt. Monter
varmeren. Fyll på godkjent kjølevæske, og luft systemet i flg.
bilprodusentens spesifikasjoner. Kontroller for lekkasje.
Demontera frostpluggen (1) och rengör hålet ordentligt.
Montera värmaren. Fyll på med godkänd kylvätska och lufta systemet
enligt tillverkarens specifikationer. Kontrollera ev. läckage.
Poista pakkastulppa (1) ja puhdista reikä hyvin. Asenna
lämmitin paikalleen. Asenna äänenvaimennin paikalleen. Täytä
jäähdytysjärjestelmä moottorinvalmistajan suosittelemalla nesteellä ja
ilmaa se ohjeiden mukaan. Tarkista mahdolliset vuodot.
Remove the frost plug (1) clean the frost plug hole and install
the heater. Top up and bleed the cooling system according to the car
manufacturer’s instructions. Check for leaks.
Den Froststopfen (1) ausbauen und das Loch sorgfältig
reinigen. Den Wärmer montieren. Kühlmittel nach Vorgaben des
Fahrzeugherstellers auffüllen und das System entlüften. System auf
Undichtigkeit prüfen.
8
Demonter batteriet (1). Demonter el. boksene (2) fra stålplaten
(3). Demonter stålplaten (3). Demonter slangen (4) til turboen.
Demonter frostpluggen (5) og rengjør hullet godt. Monter varmeren.
Fyll på godkjent kjølevæske, og luft systemet i flg. bilprodusentens
spesifikasjoner. Kontroller for lekkasje.
Demontera batteriet (1). Demontera elboxarna (2) från
stålplåten (3). Demontera stålplåten (3). Demontera slangen (4) till
turbon. Demontera frostpluggen (5) och rengör hålet ordentligt.
Montera värmaren. Fyll på med godkänd kylvätska och lufta systemet
enligt tillverkarens specifikationer. Kontrollera ev. läckage.
Irrota akku (1). Irrota sähkörasiat (2) teräslevystä (3). Irrota
teräslevy (3). Irrota turbolle menevä letku (4). Poista pakkastulppa (5)
ja puhdista reikä hyvin. Asenna lämmitin paikalleen. Täytä
jäähdytysjärjestelmä moottorinvalmistajan suosittelemalla nesteellä ja
ilmaa se ohjeiden mukaan.
Tarkista mahdolliset vuodot.
Dismount the battery (1). Dismount the box (2) from the sheet
of steel (3). Dismount the sheet of steel (3). Dismount the turbo hose
(4). Remove the frost plug (5) clean the frost plug hole and install the
heater. Top up and bleed the cooling system according to the car
manufacturer’s instructions. Check for leaks.
Die Batterie ausbauen (1). Komponenten (2) vom der
Stahlplatte (3) entfernen. Die Stahlplatte (3) ausbauen. Den
Turboschlauch (4) ausbauen. Den Froststopfen (5) ausbauen und das
Loch sorgfältig reinigen. Den Wärmer montieren. Kühlmittel nach
Vorgaben des Fahrzeugherstellers auffüllen und das System entlüften.
System auf Undichtigkeit prüfen.
2
1
1
1
3
2
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS

8/9
411392 CE 131118
8 9
Demonter frostpluggen (1) og rengjør hullet godt. Monter
varmeren. Fyll på godkjent kjølevæske, og luft systemet i flg.
bilprodusentens spesifikasjoner. Kontroller for lekkasje.
Demontera frostpluggen (1) och rengör hålet ordentligt.
Montera värmaren. Fyll på med godkänd kylvätska och lufta systemet
enligt tillverkarens specifikationer. Kontrollera ev. läckage.
Poista pakkastulppa (1) ja puhdista reikä hyvin. Asenna
lämmitin paikalleen. Asenna äänenvaimennin paikalleen. Täytä
jäähdytysjärjestelmä moottorinvalmistajan suosittelemalla nesteellä ja
ilmaa se ohjeiden mukaan. Tarkista mahdolliset vuodot.
Remove the frost plug (1) clean the frost plug hole and install
the heater. Top up and bleed the cooling system according to the car
manufacturer’s instructions. Check for leaks.
Den Froststopfen (1) ausbauen und das Loch sorgfältig
reinigen. Den Wärmer montieren. Kühlmittel nach Vorgaben des
Fahrzeugherstellers auffüllen und das System entlüften. System auf
Undichtigkeit prüfen.
10
Demonter frostpluggen (1) og rengjør hullet godt. Monter
varmeren. Fyll på godkjent kjølevæske, og luft systemet i flg.
bilprodusentens spesifikasjoner. Kontroller for lekkasje.
Demontera frostpluggen (1) och rengör hålet ordentligt.
Montera värmaren. Fyll på med godkänd kylvätska och lufta systemet
enligt tillverkarens specifikationer. Kontrollera ev. läckage.
Poista pakkastulppa (1) ja puhdista reikä hyvin. Asenna
lämmitin paikalleen. Asenna äänenvaimennin paikalleen. Täytä
jäähdytysjärjestelmä moottorinvalmistajan suosittelemalla nesteellä ja
ilmaa se ohjeiden mukaan. Tarkista mahdolliset vuodot.
Remove the frost plug (1) clean the frost plug hole and install
the heater. Top up and bleed the cooling system according to the car
manufacturer’s instructions. Check for leaks.
Den Froststopfen (1) ausbauen und das Loch sorgfältig
reinigen. Den Wärmer montieren. Kühlmittel nach Vorgaben des
Fahrzeugherstellers auffüllen und das System entlüften. System auf
Undichtigkeit prüfen.
4
5
1
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS

9/9
411392 CE 131118
10
1
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
DEFA AS DEFA AS DEFA AS DEF AS
