Defa Warmup 411122 User manual

1/11

411122

MONTERINGSANVISNING

ASENNUSOHJE

FITTING INSTRUCTIONS

MONTAGEANLEITUNG

NTapp av kjølevæsken. Demonter den angitte frostpluggen i

henhold til tabellen.

Rengjør frostplugghullet godt.

Monter varmeren. Kontakten på varmeren skal peke i angitt

klokkeretning i henhold til tabellen. Slå varmeren rett inn i

frostplugghullet. Påse at det alltid er klaring mellom varmerens

stoppkant (1) og motorblokken. Forurenset eller gammel kjølevæske

må byttes.

Varmeren må ikke kobles til strøm før rett type kjølevæske

er påfylt og kjølesystemet er luftet i henhold til bilprodusentens

anbefalinger. DEFA’s apparatinntak må anskaffes separat eller som

en del av DEFA WarmUp. Motorvarmeren må bare tilkobles jordet

stikkontakt. Kontroller at det er jordingsforbindelse fra det jordete

vegguttaket og helt fram til motorvarmerens kapsling, og at karosseriet

er forbundet med beskyttelsesjordingen.

DEFA fraskriver seg ethvert erstatningsansvar der

modifikasjoner er utført, uoriginale slanger er benyttet eller

motorvarmeren ikke er montert i henhold til anvisningen.

Reklamasjonsrett i henhold til kjøpsloven. Ta vare på kvitteringen.

STappa ur kylarvätskan. Demontera den angivna frostpluggen

som monteringsanvisningen anger.

Rengör frostplugghålet noga.

Montera värmaren så kontakten pekar mot angivet klockslag enligt

tabellen. Slå fast värmaren se till att den sitter rakt i hålet. Det skall

alltid finnas ett mellanrum mellan värmarens stoppkant (1) och

blockets vägg när värmaren är färdigmonterad.

Förorenad eller gammal kylarvätska skall bytas.

Värmaren får inte anslutas till 230V innan kylarvätska är

påfylld och kylsystemet är luftat enligt biltillverkarens

anvisningar. DEFAs anslutningssats köps separat eller som en del av

DEFA WarmUp. Motorvärmaren får endast anslutas till jordat uttag.

Kontrollera att det finns jordkontakt mellan uttaget och värmarens

hölje, och att även bilens kaross är jordad.

DEFA frånskriver sig allt ersättningsansvar där produkten

blivit modifierad och/eller motorvärmaren inte är monterad enligt

monteringsanvisningen.

Reklamationsrätt enligt konsumentköplagen mot uppvisande av kvitto.

FIN Laske jäähdytysneste pois. Irrota ohjeenmukainen pakkastulppa,

taulukon mukaan.

Puhdista pakkastulpan reikä hyvin.

Asenna lämmitin paikalleen. Lämmittimen pistokkeen tulee osoittaa

taulukon kello-osoittimen suuntaan. Lyö lämmitin paikalleen suoraan

asentoon reikään nähden. Lämmittimen rajoitinkauluksen (1) ja

moottorilohkon väliin tulee jäädä pieni rako. Likainen / vanha

pakkasneste on vaihdettava uuteen.

Lämmittimeen EI saa kytkeä virtaa ennen kuin

jäähdytysjärjestelmä on täytetty hyväksytyllä pakkasnesteellä, ja

ilmattu autonvalmistajan ohjeiden mukaan. Moottorinlämmittimen

kojepistorasia on aina hankittava yhdessä lämmitinelementin kanssa

ellei sitä ennestään ole. Moottorinlämmittimen saa kytkeä vain

maadoitettuun pistorasiaan. Maadoitusyhteyden on oltava

yhtäjaksoinen maadoitetusta seinäpistoraisasta moottorinlämmittimen

runkoon, ja suojamaadoitus on oltava yhteydessä ajoneuvon runkoon.

DEFA hylkää korvausvaatimuksen jos lämmittimen muotoa

on muutettu ja/tai lämmitintä ei ole asennettu asennusohjeen

mukaisesti. VALITUKSET: Takuuehtojen mukaisesti. Säilytä kuitti.

GB Drain off the coolant. Remove the indicated frost plug according

to the table.

Thoroughly clean the frost plug hole.

Fit the heater. Position the connector in the clock direction indicated in

the table. Tap the heater straight into the frost plug hole. Make sure

there is clearance all the way between the shoulder of the heater and

the engine block (1). Contaminated or old coolant must be renewed.

Do not connect the heater electrically until the correct type

of coolant is refilled, and the system is bled according to the car

manufacturer’s specifications. DEFA’s power inlet cable must be

acquired separately or as a component in the DEFA WarmUp system.

Only connect the heater to an earthed mains socket. Check for earth

connection between the mains socket, the heater’s body and chassis.

DEFA denies liability for any damage related to the use of

unoriginal hoses, fitting which is not according to instructions or

other modifications. Claims according to national consumer laws.

Please retain your receipt.

DDas Kühlwasser ablassen. Den in der Tabelle angegebenen

Verschlussdeckel des entspr. Kernloches entfernen.

Das Kernloch sorgfältig reinigen.

Den Wärmer mit dem Anschlusskontakt in der vorgegebenen Lage

(Uhrzeigerstellung) montieren. Den Wärmer direkt in das Kernloch

einschlagen. Den Wärmer nie ganz bis zur Nut (1) in das Kernloch

einschlagen. Verunreinigte oder alte Kühlflüssigkeit muss erneuert werden.

Der Wärmer darf nicht betrieben werden bevor das

Kühlsystem gemäß den Anweisungen des Fahrzeugstellers

befüllt und entlüftet wurde. DEFA`s Anschlusskontakt muss

zusätzlich gekauft werden oder als ein Bestandteil des WarmUp. Den

Motorvorwärmer nur an einer geerdeten Steckdose (Wandanschluss)

anschließen. Kontrollieren, daß die Erdungsverbindung zwischen dem

geerdeten Wandanschluss bis zum Gehäuse des Motorvorwärmers besteht.

Bei Schäden, die auf Veränderungen an der Motorheizung

oder auf unsachgemässe Montage zurückzuführen sind, lehnt

DEFA jeglichen Garantieanspruch auf ab. Es gelten die

gesetzlichen Gewährleistungsbestimmungen. Quittung aufbewaren.

NLes nøye gjennom hele anvisningen. Sjekk om din

biltype er oppført med spesielle monteringstips , eller

med monteringssett ,i tabellen. Anvisninger for øvrige

DEFA produkter må også gjennomleses nøye.

SLäs noga igenom monteringsanvisningen. Se efter

om din bilmodell finns upptagen med monteringstips 

och eventuell monteringssats i tabellen. Anvisningarna

för övriga DEFA produkter i systemet skall också läsas noga.

FIN Lue ennen asennusta koko asennusohje huolella

läpi. Asennusohjeen taulukosta selviää, tarvitaanko

asennukseen jokin asennussarja ja onko autollesi

erityisiä asennusohjeita . Muidenkin DEFA tuotteiden

asennusohjeisiin on perehdyttävä huolella ennen asennusta.

GB Read the fitting instructions carefully. Check if

your vehicle is listed with car specific installation tip ,

or with an installation kit , in the table. Instructions for

other DEFA products must also be read carefully.

DDie Einbauanleitung genau befolgen. Kontrollieren

ob besondere Montagehinweise oder ein spezielles

Montagesett für das aktuelle Fahrzeug empfohlen

sind. Die Einbauanleitungen anderer Defa WarmUp

Produkte genau befolgen.

DEFA AS - DEFA AS - DEFA AS - DEFA AS - DEFA AS

2/11

411122 CE 120313

411122

Интрукция по эксплуатации иустановке

RUS Слейте охлаждающую жидкость. Удалите

отмеченную винструкции заглушку системы охлаждения.

Тщательно очистите отверстие после удаления

заглушки. Закрепите подогреватель. Поверните

штепсельный контакт всоответствие суказанием в

таблице по часовому циферблату. Запрессуйте

подогреватель под прямым углом вотверстие системы

охлаждения. Убедитесь, что остался зазор около 2мм

между стенкой блока цилиндров иупорной кромкой

подогревателя (1). Загрязненную или старую

охлаждающую жидкость следует заменить.

Не подключайте подогреватель всеть до

заполнения системы охлаждения рекомендованной

охлаждающей жидкостью идо удаления воздуха из

системы охлаждения всоответствие с

рекомендациями производителя.Комплект кабелей

подключения срозеткой приобретается отдельно или в

комплекте DEFA WarmUp. Разрешается подключать

подогреватель кзаземленному кабелю срозеткой.

Проверьте заземление между розеткой, корпусом

подогревателя икузовом.

DEFA не несет ответственности за любые

повреждения связанные сиспользованием

неоригинальных кабелей, снеправильной установкой

или внесением изменений вконструкцию.Принятие

претензий происходит согласно закону защиты прав

потребителей. Сохраните чек после покупки.

RUS Внимательно прочтите эти инструкции по

установке. Проверьте втаблице, неуказан ли

ваш автомобиль вчисле тех, для которых

имеются особые рекомендации по установке или

специальный монтажный комплект . Также

следует внимательно прочитать инструкции к

другим изделиям DEFA.

DEFA AS - DEFA AS - DEFA AS - DEFA AS - DEFA AS

3/11

411122 CE 120313

12 G

12 12

GEAR

BOX

2GEAR

BOX

ACK



GEAR

BOX



BOBCAT

E 55W YANMAR

4TNV98

A3,

A4 15+

E 60 YANMAR

4TNV98

A3,

A4 15+

CHEVROLET

AVEO 1.2 16V 08> B12D1 H3 2 460413 13

KALOS 1.2 05> B12S1 H3 3 9

DAEDONG

DAEDONG 07> 3C093S A2

DAEWOO

KALOS 1.2 03> B12S1 H3 3 9

DAIHATSU

SKIPPY C1

TERIOS 1.3 01> K3 C1 7 4

TERIOS 1.5 06> E3SZ-V C1 7 10

SIRION 1.3 06> K3-VE H1 9 9

SKIPPY 01> K3 H1 7

FIAT

DOBLO 1.2 (Ø30mm) 01> 223A5 F3 2 5

STRADA 1.2 02> 188A4 F3 2 5

HITACHI

ZX 18 10> YANMAR

3TNV70 A 15

+17

ZX 29U 10> YANMAR

3TNV88 A 15

+17

ZX 33U 10> YANMAR

3TNV88 A 15

+17

ZX 38U 10> YANMAR

3TNV88 A 15

+17

ZX 48U 10> YANMAR

4TNV88 A 15

+16

ZX 52U 10> YANMAR

4TNV88 A 15

+16

HONDA

ACCORD 1.6 (Ø30mm) L1

CIVIC 1.5 (Ø30mm) EC L1

HYUNDAI

ATOS 1.0 98> G4HC F2/

H1 1 2

ATOS PRIME 1.1 04> G4HD F2 1 7

GETZ 1.1 03> G4HD F2 1 2

i10 1.1 08> G4HG H1 7

ix55 3.0 CRDi 09> EN 3.0 D F3 3 14

JOHN DEERE

3 CYL 3TNE78 C1 8

4100 99> 3TNE68 C1 6

4110

3TNE74 C1 3 460372

4400 99> 3TNE88 A2 6

4410 3TNE88 A3 6

4600 99> 3TNE84 A3 7

4710 3TNE88 C1 11

KIA

PICANTO 1.0 w/o servo 04> G4HE H1 7

PICANTO 1.1 w/o servo 04> G4HG H1 7

PICANTO 1.0 with servo -04 G4HE F2 1 2

PICANTO 1.1 with servo -04 G4HG F2 1 2

KIOTI

CK 22 DAEDONG

3C100 C2 19

CK 22 HST DAEDONG

3C100 C2 19

KOMATSU

PC 60 4D95L J4

KUBOTA

07-SERIE

V 2607-

DI C2 18

07-SERIE

V 2607-

DI-T C2 18

07-SERIE

V 3307-

DI-T C2 18

7100 C1

M 6040 KUBOTA

V3307 C2 18

M 7040 KUBOTA

V3307 C2 18

LIUGONG

CLG904C

YANMAR

4TNV88 A 15

+16

CLG906C

YANMAR

4TNV88 A 15

+16

NISSAN

100 NX 90-

95 GA16 H4

300 ZX 84-

90 VG30E/ET

ALMERA 1.4 95> GA14 H4 3

ALMERA 1.6 95> GA16 H4 3

ALMERA 1.5 00> QG15 H4 3 460372 3

ALMERA 1.8 00> QG18 H4 3 460372 3

ALMERA 2.0 D 95> DA20 H4 3

ALMERA TINO 1.8 01> QG18 H4 3 460372 3

BLUEBIRD 1.6 86-

91 CA16 H4

BLUEBIRD 1.8 87-

91 CA18 H4

BLUEBIRD 1.8 TURBO 86-

91 CA18ET H1

BLUEBIRD 2.0 87-

91 CA20 H4

BLUEBIRD 2.0 CAT 87-

91 CA20 H4

BLUEBIRD WAGON 2.0 86-

91 CA20E A4

CHERRY 1.0 81-

86 E10 F1

CHERRY 1.3 81-

86 E13 F1

CHERRY 1.5 81-

86 E15 F1

CHERRY GTT 81-

86 E15ET F1

KING CAB 3.0 V6 84> VG30E C3 1

LAUREL 2.0 84-

89 CA20S A3

LAUREL 2.4 84-

89 L24E A3

LAUREL 2.8 D 87-

89 RD28 C4

LAUREL 3.0 81-

89 VG30E H3

MAXIMA 3.0 V6 88-

94 VG30E H3

PATROL 2.8 TD 89> RD28T A2

PATROL 2.8 TDi 98> RD28Ti A4 10

PATROL PICKUP 2.8 TD 4x4 89> RD28T A2

DEFA AS - DEFA AS - DEFA AS - DEFA AS - DEFA AS

4/11

411122 CE 120313

GEAR

BOX



NISSAN

PRAIRIE 1.8 83-

89 CA18 H4

PRAIRIE 2.0 86-

94 CA20E H4

PRIMERA 1.6 90-

97 GA16 H4

PRIMERA 1.6 97-

02 GA16 H4 3

PRIMERA 1.6 02> QG16 H4 3 8

PRIMERA 1.8 00-

02 QG18 H4 3

460372 3

PRIMERA 1.8 02> QG18 H4 3 8

PRIMERA 2.0 D 91> CD20 H4 3

SERENA 1.6 92> GA16 C1 5

SILVIA 1.8 TURBO CAT 84-

89 CA18ET C2

SILVIA 2.0 84-

88 FJ20E C1

STANZA 1.6 82-

86 CA16 H4

STANZA 1.8 82-

86 CA18 H4

SUNNY 1.3 82-

91 E13 F1

SUNNY 1.5 82-

91 E15 F1

SUNNY 1.6 82-

91 E16 F1

SUNNY 1.4 89-

95 GA14 H4

SUNNY 1.6 89-

95 GA16 H4

SUNNY 1.6 4X4 89-

95 GA16 H4

SUNNY GTi 89-

91 CA16/18 H4

TERRANO 3.0 V6 87> VG30E C3 460372

VANETTE CARGO 1.6 GA 16 C1 5

SUNWARD

SW 90V YANMAR

4TNV98 A 17

+20

SWE 17B YANMAR

3TNV70 A 15

+17

SW 25B YANMAR

3TNV82 A 15

+17

SW 50B YANMAR

4TNV88 A 15

+16

SUZUKI

ALTO 81-93 F8B H1

460372

ALTO 1.1 02> F10D H1 8 6

LJ 80 80-85 F8A C1

SJ 410 82-91 F10A C1

ST 90 80-85 F8A C1

SUPER CARRY 85> F10A C1

TOYOTA

CAMRY 1.8 D -85 1C F4

CARINA II 2.0 D 84-87 2C F4

COROLLA 1.8 D 83-86 1C F4

COROLLA 1.8 D 87-92 1C F3

DYNA 3000 D -80 B B

LITE ACE 1.8 D 85-91 1C A4

TRUCK 2J/H/2H

VOLKSWAGEN

LT D 4-CYL B

WACKER NEUSON

1703

YANMAR

3TNV76 A 15

+17

2003

YANMAR

3TNV76 A 15

+17

2503

YANMAR

3TNV88 A 15

+17

28Z3

YANMAR

3TNV76 A 15

+17

3503

YANMAR

4TNV88 A 15

+16

38Z3

YANMAR

3TNV88 A 15

+17

50Z3

YANMAR

4TNV88 A 15

+16

6003

YANMAR

4TNV98 A 15

+16

6503

YANMAR

4TNV98 A 15

+16

75Z3

YANMAR

4TNV98 A 15

+16

8003

YANMAR

4TNV98 A 15

+16

YANMAR

3-CYL 3TNE78 C1 8

3-CYL 3TNE74 C1 3

460372

3-CYL 3TNE88 A3 6

4-CYL 4TNE94 A3 9

4-CYL 4TNE88 C1 11

D REFRIGERATION YM336(D)

REFRIGERATION 3.66-3.88

YUCHAI

YC45-6 07> A2300 L 6 11

1

NDemonter venstre forhjul og demonter gummibeskyttelse i

hjulhuset for lettere demontering av frostpluggen.

SDemontera vänstre framhjul, demontera gummiskydd i hjulhus.

Demontera frostplugg.

FIN Irrota vas etupyörä sekä sisäälokasuojan kumisuojus poista

pakkastulppa.

GB Remove the left front wheel and dismount the rubber protection

in the wheel arch in order to facilitate removal of the frost plug.

DLinkes Vorderrad und Gummiabdeckung im Radlauf entfernene

um besseren Zugang zum Einbauort zu bekommen.

RUS Снимите левое переднее колесо идемонтируйте

резиновое защитное устройство вколесной нише автомобильного

крыла, для удобства удаления технологической заглушки.

2

NKoble av batteriets minuspol før montering. NB! Se bilens

manual. Demonter støttebraketten mellom motoren og

innsugsmanifolden. Demonter starteren. Løsne vannrøret som ligger

over frostlokkene (2 stk. skruer ved flens inn på motor og 2 stk. skruer

for festing av termostathuset). Monter varmeren med plug-in kontakten

pekende kl. 1. (plug-in kontakten går opp i åpningen av

innsugsmanifolden). Monter tilbake starteren og støttebraketten. Fyll

på godkjent kjølevæske og luft kjølesystemet godt iflg. bilfabrikantens

spesifikasjoner.

SLossa batteriets minuspol före montering. OBS! Se bilens

instruktionsbok. Demontera staget mellan motor och insugningsrör.

Demontera startmotorn. Lossa vattenröret som ligger framför

frostbrickorna (2 skruvar vid fläns på motorn och 2 vid termostathuset).

Montera värmaren med plug-in kontakten pekande kl 1 (plug-in

kontakten pekar upp i insugningsrörets öppning). Montera tillbaka

startmotor, stag och vattenrör.

DEFA AS - DEFA AS - DEFA AS - DEFA AS - DEFA AS

5/11

411122 CE 120313

2

FIN Irrota akun maadoituskaapeli ennen asennusta. HUOM! Katso

auton käyttöohjekirja. Irrota kiinnike moottorin ja imusarjan väliltä.

Irrota käynnistinmoottori. Irrota vesiputki joka sijaitsee pakkastulppien

kohdalla (2 pulttia moottorin liitännässä ja 2 pulttia termostaattipesän

liitännässä. Asenna lämmitin siten että pistoke osoittaa klo. 1

(lämmittimen pistoke asettuu imusarjan uraan). Asenna

käynnistinmoottori ja tuki takaisin paikoilleen. Tarkista mahdolliset

vuodot.

GB Before installation: Remove the negative pole on the battery.

NOTE! Check the car’s manual. Remove the support bracket between

the engine and the inlet manifold. Remove the starter motor. Loosen

the water pipe which is placed over the frost plugs (2 screws by the

flange into the engine and 2 screws for fastening of the thermostat

housing). Fit the heater with connector pointing in direction 1 o’clock.

(The connector leads up to the opening of the inlet manifold). Replace

the starter and the support bracket. Top up with coolant and bleed the

system according to the manufacturer's specifications. Check for leaks

DDie Minusleitung vom Batteripol entfernen. !! Fahrzeugspez.

Hinweise beachten. Die Halterung zwischen dem Motorblock und dem

Ansaugkrümmer ausbauen. Den Anlasser ausbauen. Das Wasserrohr

ausbauen (2 Schrauben am Anschluss zum Motor, 2 Schrauben am

Termostatgehäuse). Den Motorwärmer mit dem Anschlusskontakt in

1Uhr Stellung montieren ( weist durch die Aussparung am

Ansaugkrümmer). Den Anlasser und die Halterung wieder einbauen.

RUS Перед установкой: Отсоедините отрицательную клемму

на аккумуляторе. ПРИМЕЧАНИЕ!Сверьтесь синструкцией к

автомобилю. Удалите опорный кронштейн между двигателем и

впускным коллектором. Снимите электромотор стартера. Удалите

трубу водяного охлаждения, которая находится над

технологическими заглушками (2 винта уфланца вдвигателе и2

винта для крепления кожуха термостата). Установите

обогреватель таким образом, чтобы соединительный разъем был

вположении «1час». (Провода соединителя поднимаются к

отверстию впускного коллектора.) Установите на место

электромотор стартера иопорный кронштейн. Дозаправьте

систему охлаждения хладагентом ипрокачайте ее всоответствии

синструкцией изготовителя автомобиля. Убедитесь, что не

произошла утечка.



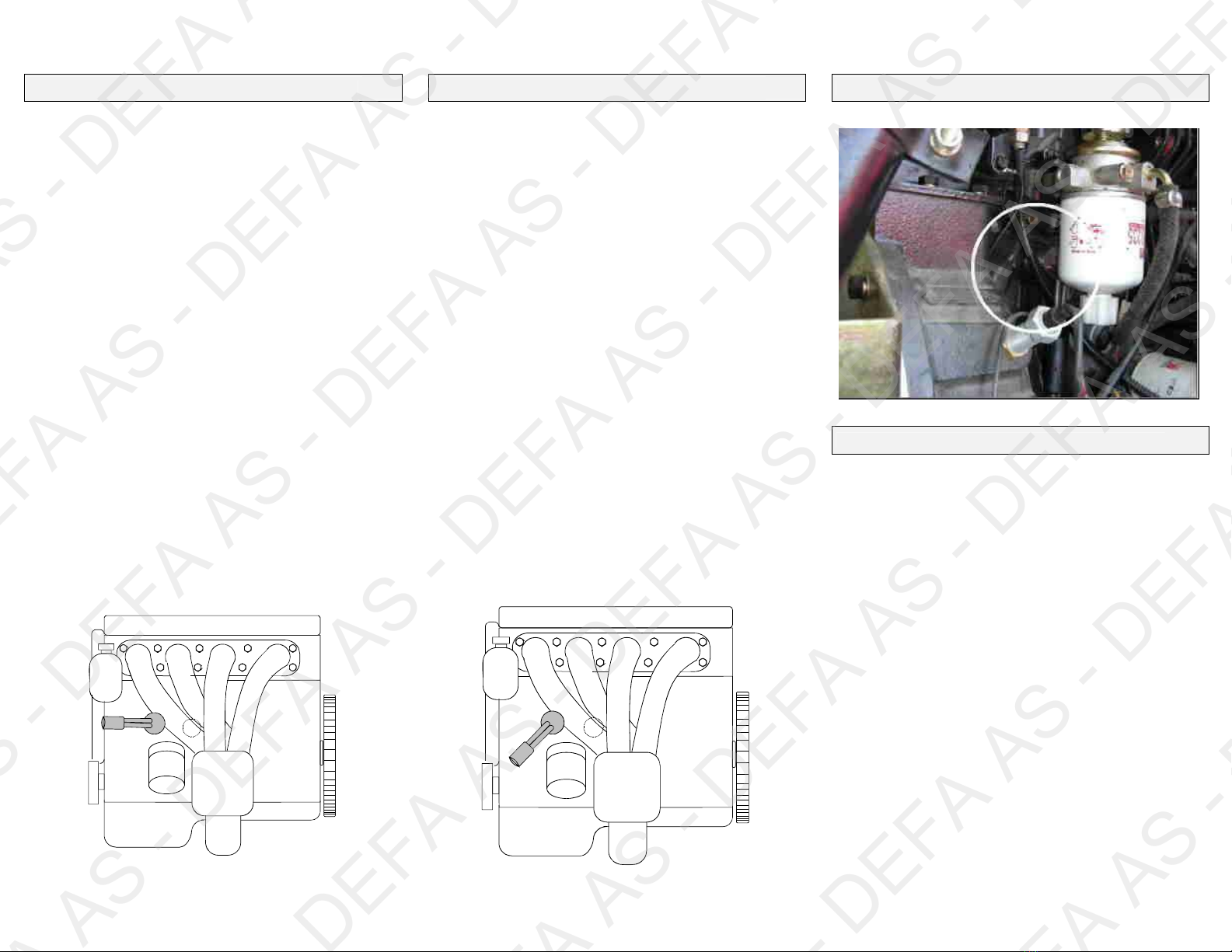

NFør montering demonteres varmedekselet over eksosmanifoilen

og lambdasonden.

SInnan montering, demontera värmeskyddet över avgasgrenröret

och lambdasonden.

FIN Irroita lämpösuoja pakosarjan päältä sekä lambda-anturi ennen

asennusta.

GB Before fitting, remove the heat protective cover over the exhaust

manifold and the lambda probes.

DVor der Montage den Warmeschutz über dem Auspuffkrümmer

und das Lambdasone ausbauen.

RUS Перед установкой демонтируйте теплозащитный экран над

выпускным коллектором илямбда датчики.

4

NLøsne varmedekslet over eksosmanifolden. Løsne braketten for

AC-kompressoren og legg den til siden (ikke løsne rørene). Monter

varmeren. NB! Strips apparatinntakskabelen fast slik at den ikke ligger

inntil viftereima.

SLossa värmeskyddet över grenröret. Lossa fästet för AC-

kompressorn och lägg den åt sidan (lossa inte rören). Montera

värmaren. OBS! Fäst intagskabeln med buntband så att den inte

ligger intill fläktremmen.

FIN Irrota suojapelti pakosarjan päältä. Irrota ilmastointilaitteen

kompressorin kiinnitysjalka ja nosta kompressori sivuun, mutta älä

irrota putkia siitä. Asenna lämmitin. HUOM! Kiinnitä lämmittimestä

lähtevä panssarikaapeli siteillä hyvin niin ettei se pääse koskettamaan

laturin hihnaan.

GB Loosen the heat shield over the exhaust manifold. Loosen the

bracket for the AC-compressor and put it aside (do not loosen the

pipes). Fit the heater. NOTE! Strap the cable, ensuring that it cannot

touch the fan belt.

DDie Wärmeschutzabdeckung über dem Auspuffkrümmer

entfernen. Halterung des Klimakompressors lösen und den

Kompressor zur Seite legen. Die Anschlusschläuche nicht lösen! Den

Motorwärmer montieren. !! Die Anschlussleitung so mit Kabelbindern

befestigen, das ein Sicherheitsabstand zum Keilriemen eingehalten

wird.

RUS Отсоедините теплозащитный экран над выпускным

коллектором. Отсоедините кронштейн для компрессора

переменного тока иотверните его всторону (не отсоединяйте

трубы). Установите обогреватель. ПРИМЕЧАНИЕ! Прикрепляя

кабель, убедитесь, что он не касается ремня вентилятора.

DEFA AS - DEFA AS - DEFA AS - DEFA AS - DEFA AS

6/11

411122 CE 120313

5

NFør montering: Koble av batteriets minuspol. NB! Se bilens

manual. Ta bort dekselet under motoren, og demonter starteren. Sett

på apparatinntakskabelen på varmeren før varmeren monteres.

Monter tilbake starteren og dekselet under motoren. Monter tilbake

batteriets minuspol. Kontroller for lekkasje.

SFöre monteringen: Koppla bort batteriets minuspol. OBS! Se

bilens manual. Ta bort skyddsplattan under motorn, och demontera

startmotorn. Sätt på intagskabeln på värmaren innan värmaren

monteras. Montera värmaren. Montera tillbaka startmotorn och

skyddsplattan under motorn. Montera tilbake batteriets minuspol.

FIN Ennen asennusta: Irrota akun maadoituskaapeli. HUOM: Katso

auton käyttöohjekirja! Irrota suoja moottorin alta ja irrota

käynnistinmoottori.Kiinnitä panssarikaapeli lämmittimeen ennen kuin

asennat lämmittimen paikoilleen. Asenna käynnistinmoottori ja suoja

moottorin alle takaisin paikoilleen. Kiinnitä akun maadoituskaapeli.

GB Before installation: Remove the negative terminal on the

battery. NOTE! Check the car’s manual. Remove the engine

compartment undertray and remove the starter motor. Connect the

power cable to the heater before fitting the heater. Replace the starter

and the engine compartment undertray. Replace the negative terminal

on the battery. Check for leaks.

DVor der Montage: Die Minus Leitung vom Minuspol der Batterie

entfernen. !! Siehe Fahrzeugmanual. Die untere Motorabdeckung

entfernen und den Anlasser ausbauen. Die Anschlussleitung an den

Motorwärmer anschliessen bevor er montiert wird. Den Anlasser

einbauen und die untere Motorabdeckung montieren. Die Minusleitung

wieder an die Batterie anschliessen. Kühlsystem auf Undichtigkeiten

hin prüfen.

RUS Перед установкой:Отсоедините отрицательную клемму на

аккумуляторе. ВНИМАНИЕ!Сверьтесь синструкцией к

автомобилю. Удалите днище моторного отделения иснимите

электромотор стартера. Перед установкой обогревателя

подключите кнему кабель питания. Установите на место

электромотор стартера иднище моторного отделения.

Установите на место отрицательную клемму. Убедитесь, что не

произошла утечка



NFor lettere montering; demonter plastfronten. Demonter

frostlokket ved å benytte utdragerverktøy. Ikke bank frostlokket inn.

Monter varmeren. Hvis plastfronten ikke demonteres, benyttes en lang

dor gjennom ett av hullene i fronten.

SFör lättare montering lossa plastfronten. Demontera frostbrickan

med utdragningsverktyg DA 490871. Slå inte in frostbrickan. Montera

värmaren med kontakten pekande kl. 8. Om plastfronten inte

demonteras placeras ett långt dorn genom ett av hålen i fronten för att

slå fast värmaren. Kontrollera eventuellt läckage.

FIN Asennuksen helpottamiseksi, irrota koko muovinen etupuskuri

säleikköineen (todella helppo irrottaa). HUOM! Pakkastulppa on

irrotettava ulosvetotyökalulla, koska reiän halkaisija on pienempi

lohkon sisäreunassa, eli tulppa ei mahdu kääntymään. Tuurnaa ja

vasaraa käyttäen pakkastulppaa EI saa irrottaa. Asenna lämmitin.

Jos koko muovista etupuskuria säleikköineen ei irroteta, lämmitin

lyödään paikalleen pitkää tuurnaa käyttäen säleikössä olevan reiän

kautta. Täytä jäähdytysjärjestelmä autonvalmistajan suosittelemalla

nesteellä ja ilmaa se ohjeiden mukaan. Tarkista mahdolliset vuodot.

GB To ease the installation, remove the plastic front. Remove the

frost plug by using an expulsion tool. Do not knock the frost plug in. Fit

the heater. If the plastic front is not removed, use a long punch

through one of the holes in the front.

DZur Erleichterung der Montage die Kunststoffront entfernen. Den

Froststopfen mit Hilfe des Ausziehers entfernen. NICHT versuchen,

den Froststopfen durch einschlagen zu entfernen. Den Motorwärmer

einsetzen. Falls die Kunststoffront nicht entfernt wurde, einen langen

Dorn durch eines der Löcher verwenden.

RUS Для удобства установки, снимите пластиковый кожух.

Удалите технологическую заглушку, используя подходящий

инструмент. Установите обогреватель. Если вы не снимали

пластиковый кожух, воспользуйтесь длинным пробойником через

одно из отверстий вкожухе.

7

NNB! Koble av batteriets minuspol før montering. Se bilens

manual. Demonter støttebraketten mellom motoren og

innsugsmanifolden. Demonter starteren. Demonter vannrøret (1) som

ligger over frostlokkene. Demonter frostlokket. NB! Tre

apparatinntakskabelen (2) fra oversiden av motoren, ned gjennom

åpningen i innsugsmanifolden (ved siden av oljedampslangen) og

monter den på varmeren (3) før varmeren monteres. Monter

varmeren, juster den slik at plug-in kontakten med

apparatinntakskabelen går opp i åpningen i innsugsmanifolden.

Monter tilbake vannrøret, starteren og støttebraketten. Fyll på godkjent

kjølevæske og luft kjølesystemet godt iflg. bilfabrikantens

spesifikasjoner.

SOBS! Koppla bort batteriets minuspol före monteringen. Se

bilens manual. Demontera stödfästet mellan motorn och insugsröret.

Demontera startmotorn. Demontera vattenröret (1) som ligger ovanför

frostlocken. Demontera frostlocket. OBS! Trä intagskabeln (2) från

översidan av motorn, ner genom öppningen i insugsröret (vid sidan av

oljeventilationsslangen) och montera den på värmaren (3) innan

värmaren monteras. Montera värmaren, justera den så att plug-in

kontakten med intagskabeln går upp i öppningen i insugsröret.

Montera tillbaka vattenröret, startmotorn och stödfästet. Fyll på

godkänd kylarvätska, kontrollera att det inte läcker och lufta enligt

biltillverkarens specifikationer.

FIN HUOM! Irrota akun maadoituskaapeli ennen asennusta. Katso

auton käyttöohjekirja. Irrota tukirauta moottorin ja imusarjan väliltä.

Irrota käynnistinmoottori sekä vesiputki (1) joka menee pakkastulppien

päältä. Poista pakkastulppa. HUOM! Pujota lämmittimen

panssarikaapeli (2) ylhäältä päin, imusarjan välistä (kampikammion

huohotinletkun vierestä) ja asenna se lämmittimeen (3) ennen kuin

lämmitin lyödään paikalleen. Asenna lämmitin siten että lämmitin

kaapeleineen kulkee vapaasti imusarjan välistä. Asenna irrotetut osat

takaisin paikoilleen. Täytä jäähdytysjärjestelmä autonvalmista-jan

suosittelemalla nesteellä ja ilmaa se ohjeiden mukaan. Tarkista

mahdolliset vuodot.

DEFA AS - DEFA AS - DEFA AS - DEFA AS - DEFA AS

7/11

411122 CE 120313

7

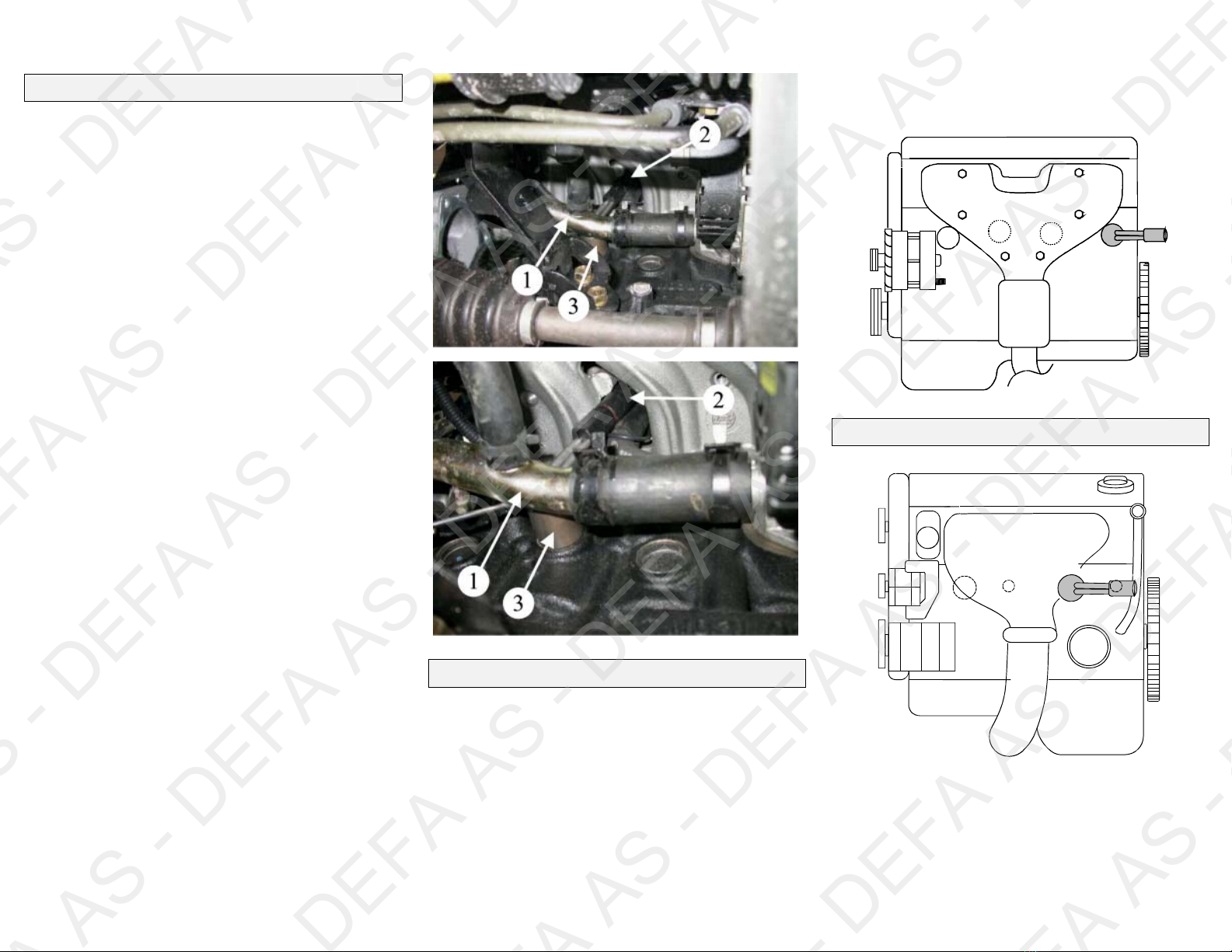

GB NOTE! Remove the negative terminal on the battery before

installation. Check the cars instruction book. Remove the support

bracket between the engine and the inlet manifold. Remove the

starter. Remove the water pipe (1) which is placed over the frost plugs.

Remove the indicated frost plug. NOTE! Put in the plug-in cable (2)

from the upper side of the engine, down through the opening of the

inlet manifold (along the oil gas hose) and fit it to the heater (3) before

the heater is installed. Install the heater, and adjust it with the

connector pointing up the opening of the inlet manifold. Refit the water

pipe, the starter and the support bracket. Top up with a coolant

specified by the car manufacturer. Bleed the cooling system in

accordance with the car manufacturer’s instruction book.

D!! Den Minusanschluss der Batterie abklemmen. Die Angaben

des Fahrzeugherstellers beachten. Die Stützstrebe zwischen Motor

und Ansaugkrümmer ausbauen. Den Anlasser ausbauen. Das

Wasserrohr (1) oberhalb des Froststopfens ausbauen. Den

Froststopfen entfernen. !! Die Anschlussleitung (2) von der Oberseite

des Motors durch die Öffnung am Ansaugkrümmer neben dem

Schlauch der Kurbelgehäuseentlüftung ziehen und am Wärmer (3)

anschliessen bevor dieser montiert wird. Den Wärmer montieren und

so justieren, das der Anschlusskontakt zur Öffnung am

Ansaugkrümmer weist. Das Wasserrohr, den Anlasser und die

Stützstrebe wieder einbauen. Das Kühlsystem den Herstellerangaben

entsprechend befüllen und entlüften.

RUS ПРИМЕЧАНИЕ! Перед установкой отсоедините

отрицательную клемму на аккумуляторе. Сверьтесь синструкцией

кавтомобилю. Снимите опорный кронштейн между двигателем и

впускным коллектором. Демонтируйте стартер. Удалите трубу

водяного охлаждения (1), которая находится над

технологическими заглушками. Удалите указанную

технологическую заглушку ПРЕМЕЧАНИЕ! Проложите кабель (2)

поверх двигателя: пропустите кабель вниз через отверстие

впускного коллектора (вдоль бензопровода) иподключите его

штекер кобогревателю (3) до того, как обогреватель будет

установлен. Установите обогреватель иотрегулируйте таким

образом, чтобы соединительный разъем был направлен вверх к

отверстию впускного коллектора. Дозаправьте систему

охлаждения хладагентом, предписанным изготовителем

автомобиля. Прокачайте систему всоответствии синструкцией

изготовителя автомобиля.



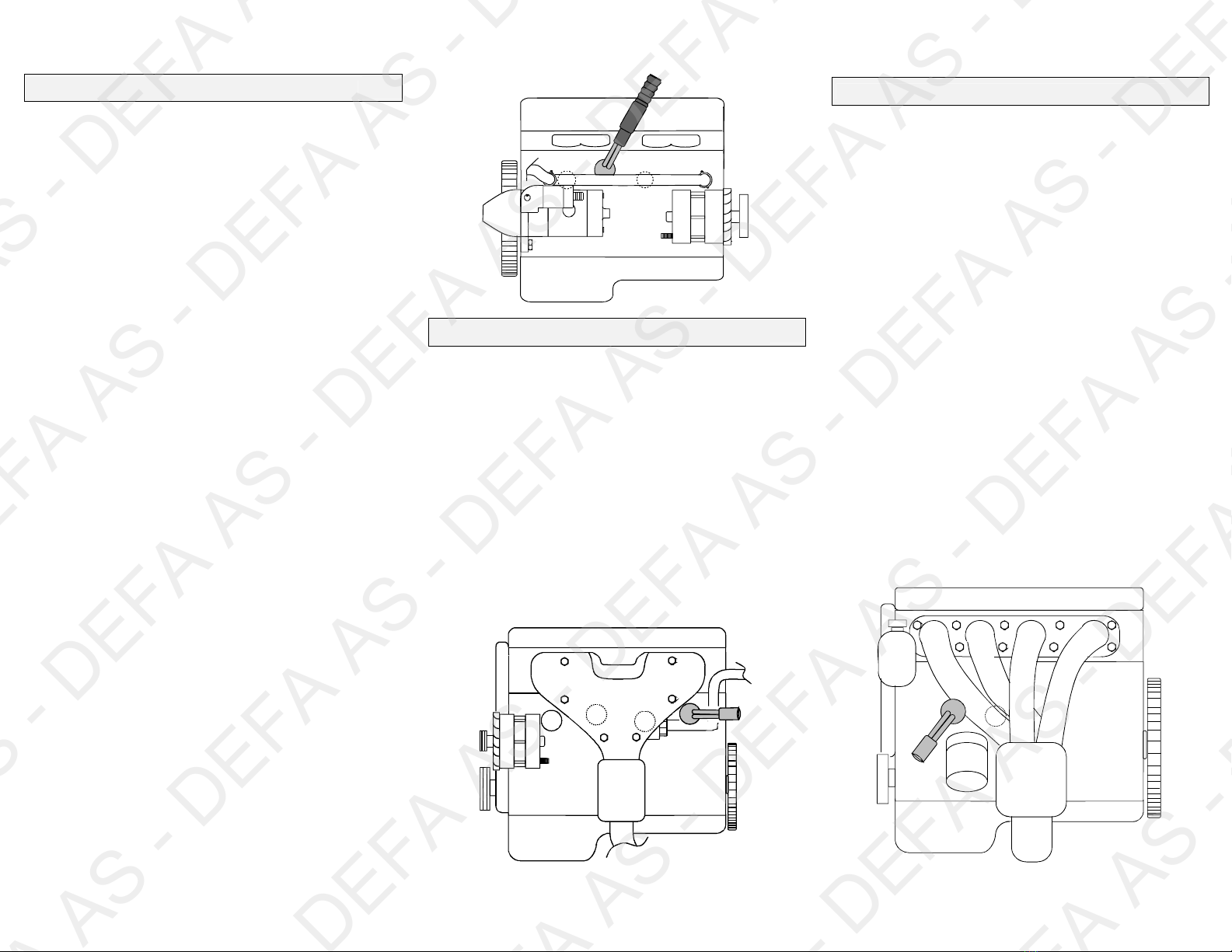

NFør montering demonteres varmedekselet over eksosmanifoilen.

SInnan montering, demontera värmeskyddet över avgasgrenröret.

FIN Irroita lämpösuoja pakosarjan päältä sekä ennen asennusta.

GB Before fitting, remove the heat shield over the exhaust manifold.

DVor der Montage den Warmeschutz über dem Auspuffkrümmer

ausbauen.

RUS Перед установкой снимите теплозащитный экран над

выпускным коллектором.

9

DEFA AS - DEFA AS - DEFA AS - DEFA AS - DEFA AS

8/11

411122 CE 120313

NFor lettere montering demonteres varmedekselet over

eksosmanifoilen. Demonter frostlokket, og rengjør hullet godt. Monter

varmeren. Fyll på godkjent kjølevæske og luft systemet iflg.

bilprodusentens spesifikasjoner. Kontroller for lekkasje.

SFör att underlätta vid monteringen, demontera värmeskyddet

som sitter på grenröret. Demontera frostlocket, och rengör hålet

noggrant.Montera värmaren. Fyll på godkänd kylarvätska och lufta

systemet enligt biltillverkarens specifikationer. Kontrollera eventuellt

läckage.

FIN Asennuksen helpottamisesksi, irrota lämpösuoja pakosarjan

päältä. Poista pakkastulppa, puhdista reikä ja asenna lämmitin

paikalleen. Täytä jäähdytysjärjestelmä autonvalmistajan

suosittelemalla nesteellä ja ilmaa se ohjeiden mukaan. Tarkista

mahdolliset vuodot.

GB Before fitting, remove the heat protective cover over the exhaust

manifold Dismount the frost plug and thoroughly clean the hole. Fit the

heater. Top up with a coolant specified by the car manufacturer.

Check for leakages.

DVor der Montage den Warmeschutz über dem Auspuffkrümmer.

Den Kernstopfen entfernen und das Loch sorgfältig reinigen. Den

Wärmer montieren. Das Kühlsystem den Herstellerangaben

entsprechend befüllen und entlüften. Anschliessend das Kühlsystem

auf Undichtigkeiten prüfen.

RUS Перед установкой снимите теплозащитную крышку над

выпускным коллектором. Удалите технологическую заглушку и

тщательно зачистите отверстие. Установите обогреватель.

Дозаправьте систему охлаждения хладагентом, предписанным

изготовителем автомобиля. Убедитесь,что не произошла утечка.

NFor lettere montering demonteres varmedekselet over

eksosmanifoilen. Demonter frostlokket, og rengjør hullet godt. Monter

varmeren. Fyll på godkjent kjølevæske og luft systemet iflg.

bilprodusentens spesifikasjoner. Kontroller for lekkasje.

SFör att underlätta vid monteringen, demontera värmeskyddet

som sitter på grenröret. Demontera frostlocket, och rengör hålet

noggrant.Montera värmaren. Fyll på godkänd kylarvätska och lufta

systemet enligt biltillverkarens specifikationer. Kontrollera eventuellt

läckage.

FIN Asennuksen helpottamisesksi, irrota lämpösuoja pakosarjan

päältä. Poista pakkastulppa, puhdista reikä ja asenna lämmitin

paikalleen. Täytä jäähdytysjärjestelmä autonvalmistajan

suosittelemalla nesteellä ja ilmaa se ohjeiden mukaan.

Tarkista mahdolliset vuodot.

GB Before fitting, remove the heat protective cover over the exhaust

manifold. Dismount the frost plug and thoroughly clean the hole. Fit

the heater. Top up with a coolant specified by the car manufacturer.

Check for leakages.

DVor der Montage den Warmeschutz über dem Auspuffkrümmer.

Den Kernstopfen entfernen und das Loch sorgfältig reinigen. Den

Wärmer montieren. Das Kühlsystem den Herstellerangaben

entsprechend befüllen und entlüften. Anschliessend das Kühlsystem

auf Undichtigkeiten prüfen.

RUS Перед установкой снимите теплозащитную крышку над

выпускным коллектором. Удалите технологическую заглушку и

тщательно зачистите отверстие. Установите обогреватель.

Дозаправьте систему охлаждения хладагентом, предписанным

изготовителем автомобиля. Убедитесь,что не произошла утечка.

N Demonter frostlokket, og rengjør hullet godt. Monter varmeren. Fyll

på godkjent kjølevæske og luft systemet iflg. bilprodusentens

spesifikasjoner. Kontroller for lekkasje.

S Demontera frostlocket, och gör rent hålet noga. Montera värmaren.

Fyll på godkänd kylarvätska, kontrollera att det inte läcker och lufta

enligt biltillverkarens specifikationer. Kontrollera eventuellt läckage.

FIN Poista pakkastulppa ja puhdista reikä hyvin. Asenna lämmitin

paikalleen. Täytä jäähdytysjärjestelmä autonvalmistajan

suosittelemalla nesteellä ja ilmaa se ohjeiden mukaan. Tarkista

mahdolliset vuodot.

GB Dismount the frost plug and clean the hole thoroughly. Install the

heater. Fill up with a coolant specified by the cars manufacturer. Bleed

the cooling system in accordance with the car manufacturer’s

instruction book. Check for leakage.

D Den Froststopfen entfernen und das Loch sorgfältig reinigen. Der

Wärmer montieren. Das Kühlsystem den Herstellerangaben

entsprechend befüllen und entlüften. Anschliessend das Kühlsystem

auf Undichtigkeiten prüfen.

RUS Удалите технологическую заглушку итщательно зачистите

отверстие. Установите обогреватель. Залейте хладагент согласно

инструкции производителя автомобиля ипрокачайте систему

охлаждения. Убедитесь, сто не произошла утечка.

DEFA AS - DEFA AS - DEFA AS - DEFA AS - DEFA AS

9/11

411122 CE 120313

N Demonter dekselet over eksosmanifoilen. Ved behov demonteres

lambdasonden og komplett kjølevifte. Demonter frostlokket og monter

varmeren. Monter varmebeskyttelsen 460413 på kontakten. Monter

tilbake de demonterte delene. Fyll på godkjent kjølevæske og luft

kjølesystemet godt iflg. bilfabrikantens spesifikasjoner. Kontroller for

lekkasje.

S Demontera skyddet över grenröret. Vid behov demonteras

lambdasonden och komplett kylarfläkt. Demontera frostlocket och

montera värmaren. Montera värmeskyddet DA 460413 på kontakten.

Montera tillbaka de demonterade delarna. Fyll på godkänd kylarvätska

och lufta systemet enligt biltillverkarens specifikationer. Kontrollera

eventuellt läckage.

FIN Irrota suoja pakosarjan päältä. Asennuksen helpottamiseksi:

Irrota lambda-anturi ja lämmityslaitteen puhaltimen kotelo

puhaltimineen. Poista pakkastulppa ja asenna lämmitin paikalleen.

Lämpösuoja DA 4160413 on asennettava lämmittimen pistokkeen

ympäri. Asenna irrotetut osat takaisin paikalleen. Täytä

jäähdytysjärjestelmä autonvalmistajan suosittelemalla nesteellä ja

ilmaa se ohjeiden mukaan. Tarkista mahdolliset vuodot.

GB Remove the cover over the exhaust manifold. If needed,

dismount the lambda probe and complete cooling fan. Remove the

frost plug and fit the heater. Fit the heat protection 460413 on to the

outlet plug. Remount the dismounted parts. Top up with the coolant

specified by the car manufacturer, and bleed the cooling system in

accordance with the car manufacturers specifications. Check for

leakages.

D Die Abdeckung oberhalb des Auspuffkrümmers ausbauen. Bei

Bedarf die Lambdasonde und den kompletten Lüfter ausbauen. Den

Froststopfen ausbauen und den Wärmer montieren. Den

Wärmeschutz 460413 am Kontakt anbringen. Die ausgebauten Teile

wieder anbringen. Das Kühlsystem den Herstellerangaben

entsprechend befüllen und entlüften. Auf Undichtigkeiten überprüfen.

RUS Удалите крышку выпу кного коллектора. При

необходимости демонтируйте лябда-датчик иустановите

охлаждающий вентилятор. Удалите технологическую заглушку и

установите обогреватель. Поместите теплозащиту 460413 в

розетку. Демонтируйте оставшиеся части. Дозаправьте систему

охлаждения хладагентом, предписанным изготовителем

автомобиля. Прокачайте систему всоответствии синструкцией

изготовителя автомобиля. Убедитесь, не произошла утечка.

N Demonter platen under motoren. Demonter frostlokket (1) og

rengjør hullet godt. Monter varmeren (2) med kontakten kl. 3. For

lettere montering benyttes en lang dor når varmeren bankes inn. Påse

at varmeren sitter rett i hullet. Fyll på godkjent kjølevæske, og luft

systemet ifølge bilprodusentens spesifikasjoner. Kontroller for

lekkasje.

S Demontera skyddet under motorn. Demontera frostlocket (1) och

rengör hålet noga. Montera värmaren (2) med kontakten pekande kl.

3. För att underlätta monteringen kan ett långt dorn användas för att

slå fast värmaren i hålet. Kontrollera att värmaren sitter rakt i hålet.

Fyll på godkänd kylarvätska och lufta systemet noga enligt

bilfabrikantens specifikationer. Kontrollera eventuelt läckage.

FIN Irrota suoja mootorin alta. Poista pakkastulppa (1) ja puhdista

reikä hyvin. Asenna lämmitin (2) paikalleen siten että pistoke osoittaa

klo. 3. Lämmitin on helpoin lyödä paikalleen pitkää tuurnaa käyttäen.

Varmistu siitä että lämmitin asettuu suoraan asentoon reikään nähden.

Täytä jäähdytysjärjestelmä autonvalmistajan suosittelemalla nesteellä

ja ilmaa se ohjeiden mukaan. Tarkista mahdolliset vuodot.

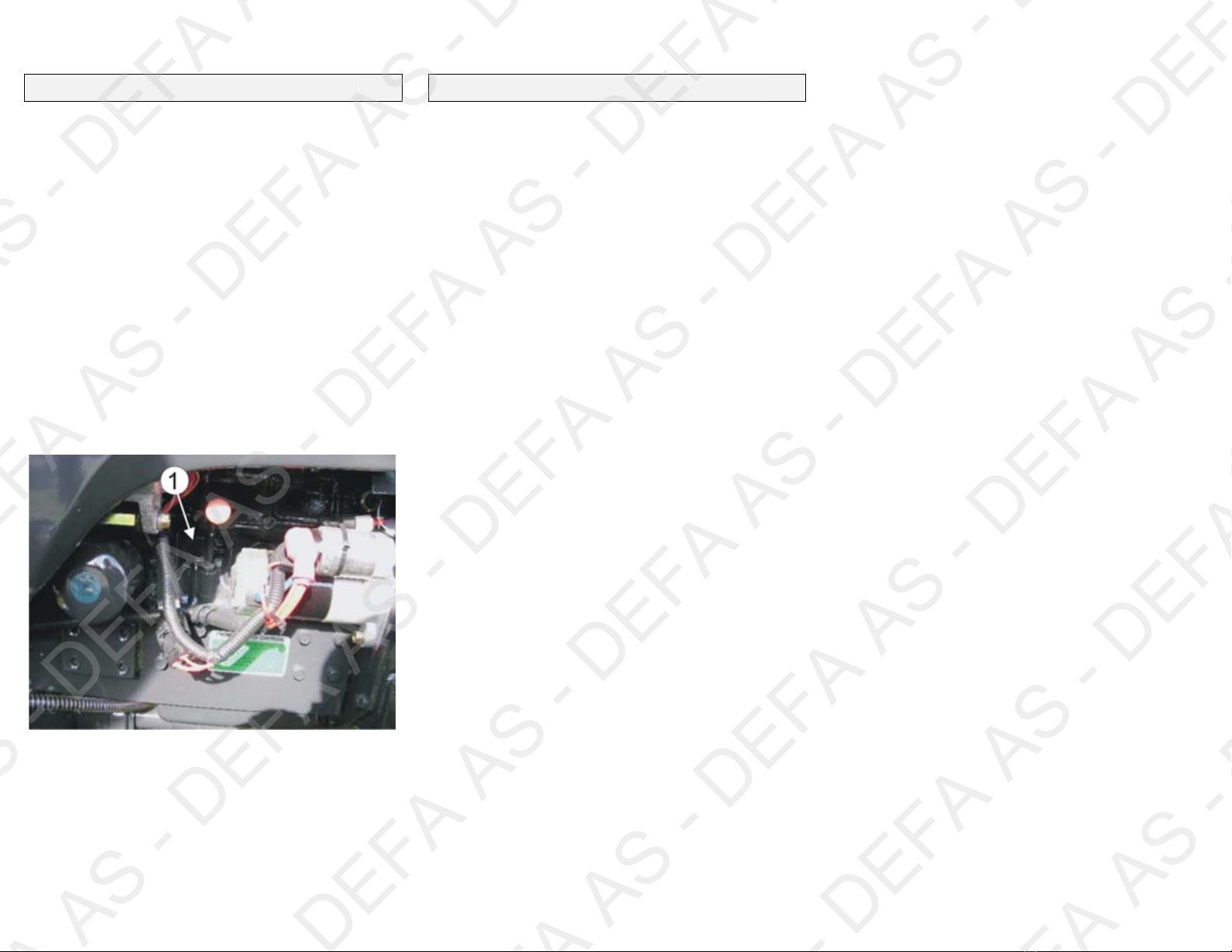

GB Remove the engine compartment undertray. Remove the frost

plug (1) and thoroughly clean the hole. Fit the heater (2) with the outlet

plug pointing at 3 o’clock. For easier mounting, use a long nail punch

when knocking the heater into place. Make sure that the heater sits

straight in the hole. Top up with the coolant specified by the car

manufacturer, and bleed the cooling system in accordance with the car

manufacturers specifications. Check for leakages.

D Die Abdeckung unterhalb des Motors entfernen. Den Froststopfen

(1) entfernen und das Loch sorgfältig reinigen. Den Wärmer (2) mit

dem Kontakt in Position 3 Uhr montieren. Zur Erleichterung der

Montage einen langen Dorn beim Einschlagen des Wärmers in den

Motorblock verwenden. Darauf achten, dass der Wärmer gerade im

Loch angebracht ist. Das Kühlsystem den Herstellerangaben

entsprechend befüllen und entlüften. Auf Undichtigkeiten überprüfen.

RUS Удалите днище моторного отделения. Снимите

технологическую заглушку (1) итщательно зачистите отверстие.

Установите обогреватель таким образом, чтобы вход розетки был

вположении «3час». Для удобства установки используйте

длинный пробойник чтобы вбить обогреватель. Убедитесь, что

обогреватель попал внужное отверстие. Дозаправьте систему

охлаждения хладагентом, предписанным изготовителем

автомобиля. Прокачайте систему всоответствии синструкцией

изготовителя автомобиля. Убедитесь, не произошла утечка.

DEFA AS - DEFA AS - DEFA AS - DEFA AS - DEFA AS

10/11

411122 CE 120313

N Før montering flyttes evt. kabelbunt som ligger foran frostlokket.

Demonter frostlokket, og rengjør hullet godt. Monter varmeren. Fyll på

godkjent kjølevæske og luft systemet i flg. bilprodusenten

spesifikasjoner. Kontroller for lekkasje. Monter tilbake kabelbunten.

S Flytta eventuellt kabelstammen som ligger framför frostlocket.

Demontera frostlocket, och rengör hålet noggrant. Montera värmaren.

Fyll på godkänd kylarvätska och lufta systemet enligt biltillverkarens

specifikationer. Kontrollera eventuellt läckage.

FIN Ennen asennusta, siirrä pakkastulpan edessä mahdollisesti

oleva johtosarja sivuun. Poista pakkastulppa ja asenna lämmitin

paikalleen. Täytä jäähdytysjärjestelmä moottorinvalmistajan

suosittelemalla nesteellä ja ilmaa se ohjeiden mukaan. Tarkista

mahdolliset vuodot. Siirrä mahdollinen johtosarja takaisin paikalleen.

GB Remove the bunch of cables and grind off the area of the bracket

in front of the frost plug. Remove the frost plug and thoroughly clean

the hole. Fit the heater. Top up with the coolant specified by the car

manufacturer, and bleed the cooling system in accordance with the car

manufacturer’s specifications. Check for leakages. Remount the bunch

of cables.

D Vor der Montage muss evtl. der Kabelbaum vor dem Froststopfen

zur Seite gelegt werden. Den Froststopfen demontieren und die

Bohrung gut reinigen. Das Kühlsystem nach Herstellerangaben

befüllen und entlüften. Auf Dichtheit kontrollieren. Den Kabelbaum

wieder montieren.

N Demonter frostlokket, og rengjør hullet godt. Monter varmeren. Fyll

på godkjent kjølevæske og luft systemet iflg. bilprodusentens

spesifikasjoner. Kontroller for lekkasje.

S Demontera frostlocket, och gör rent hålet noga. Montera värmaren.

Fyll på godkänd kylarvätska, kontrollera att det inte läcker och lufta

enligt biltillverkarens specifikationer. Kontrollera eventuellt läckage.

FIN Poista pakkastulppa ja puhdista reikä hyvin. Asenna lämmitin

paikalleen. Täytä jäähdytysjärjestelmä autonvalmistajan

suosittelemalla nesteellä ja ilmaa se ohjeiden mukaan. Tarkista

mahdolliset vuodot.

GB Dismount the frost plug and clean the hole thoroughly. Install the

heater. Fill up with a coolant specified by the cars manufacturer. Bleed

the cooling system in accordance with the car manufacturer’s

instruction book. Check for leakage.

D Den Froststopfen entfernen und das Loch sorgfältig reinigen. Der

Wärmer montieren. Das Kühlsystem den Herstellerangaben

entsprechend befüllen und entlüften. Anschliessend das Kühlsystem

auf Undichtigkeiten prüfen.

DEFA AS - DEFA AS - DEFA AS - DEFA AS - DEFA AS

11/11

411122 CE 120313

N Demonter frostlokket, og rengjør hullet godt. Monter varmeren. Fyll

på godkjent kjølevæske og luft systemet iflg. bilprodusentens

spesifikasjoner. Kontroller for lekkasje.

S Demontera frostlocket, och gör rent hålet noga. Montera värmaren.

Fyll på godkänd kylarvätska, kontrollera att det inte läcker och lufta

enligt biltillverkarens specifikationer. Kontrollera eventuellt läckage.

FIN Poista pakkastulppa ja puhdista reikä hyvin. Asenna lämmitin

paikalleen. Täytä jäähdytysjärjestelmä autonvalmistajan

suosittelemalla nesteellä ja ilmaa se ohjeiden mukaan. Tarkista

mahdolliset vuodot.

GB Dismount the frost plug and clean the hole thoroughly. Install the

heater. Fill up with a coolant specified by the cars manufacturer. Bleed

the cooling system in accordance with the car manufacturer’s

instruction book. Check for leakage.

D Den Froststopfen entfernen und das Loch sorgfältig reinigen. Der

Wärmer montieren. Das Kühlsystem den Herstellerangaben

entsprechend befüllen und entlüften. Anschliessend das Kühlsystem

auf Undichtigkeiten prüfen.

N Før montering flyttes evt. kabelbunt og slip bort område på

braketten som blir liggende foran frostlokket. Demonter frostlokket, og

rengjør hullet godt. Monter varmeren. Fyll på godkjent kjølevæske og

luft systemet iflg. bilprodusentens spesifikasjoner. Kontroller for

lekkasje. Monter tilbake kabelbunten.

S Flytta eventuelt kabelstammen och slipa och slipa bort området på

fästet som ligger framför frostlocket. Demontera frostplugg och rengör

hålet noga. Montera värmaren. Fyll på godkänd kylarvätska och lufta

systemet enligt biltillverkarens specifikationer. Kontrollera eventuellt

läckage.

FIN Ennen asennusta: Siirrä mahd. johtosarja sivuun asennuspaikan

edestä ja hio kiinnikkeen kulma pois joka on pakkastulpan reiän

edessä. Poista pakkastulppa ja puhdista reikä hyvin. Asenna lämmitin

paikalleen. Täytä jäähdytysjärjestelmä autonvalmistajan

suosittelemalla nesteellä ja ilmaa se ohjeiden mukaan. Tarkista

mahdolliset vuodot.

GB Move away the bunch of cables and grind away the area on the

bracket which comes in front of the frost plug. Dismount the frost plug

and clean the hole thoroughly. Install the heater. Fill up with a coolant

specified by the manufacturer. Bleed the cooling system in accordance

with the manufacturer’s instruction book. Check for leakage.

D Vor der Montage evtl. den Kabelbaum zur Seite legen und den

Bereich des Halters, der vor dem Froststopfen liegt, wegschleifen.

Den Froststopfen entfernen und das Loch sorgfältig reinigen. Der

Wärmer montieren. Das Kühlsystem den Herstellerangaben

entsprechend befüllen und entlüften. Anschliessend das Kühlsystem

auf Undichtigkeiten prüfen.

DEFA AS - DEFA AS - DEFA AS - DEFA AS - DEFA AS

Popular Automobile Accessories manuals by other brands

Thule

Thule 1597 instructions

Brink

Brink 6059 Fitting instructions

TaoTronics

TaoTronics TT-BR03 user manual

EGR

EGR ATC0021 instructions

Thule

Thule Kit 110 Fitting instructions

Berner

Berner BHFL Series operating manual

SAF-HOLLAND

SAF-HOLLAND HOLLAND FW17 Series Service bulletin

MBRP

MBRP Off Camber Fabrications 130987 quick start guide

VBG

VBG Onspot Mounting instruction/Spare Parts List

Cruz

Cruz Airo T Assembly instructions

ATrack

ATrack AL7 user manual

GYS

GYS GYSFLASH 1.12 manual

Arkon

Arkon GPS-FO7208G3 quick start guide

Rola

Rola PMX044 Fitting instructions

Whispbar

Whispbar K765 instructions

WeatherTech

WeatherTech MudFlap installation instructions

travall

travall TDG 1694 FITTING INSTRUCTION

Ranger design

Ranger design 1530-TC installation guide

DEFA WarmUp 411122 User manual

Popular Automobile Accessories manuals by other brands
