DEFA 412882 User manual

1/2
412882
MONTERINGSANVISNING
ASENNUSOHJE
FITTING INSTRUCTIONS
MONTAGEANLEITUNG
NFor best mulig varmeeffekt:
Kontaktflatene på motoren må være godt rengjort.
Vedlagte varmeledende pasta påføres.
Varmeren presser godt mot motoren, slik at den sitter
fast og har størst mulig kontaktflate.
DEFA’s apparatinntak må anskaffes separat eller som en del
av DEFA WarmUp. Motorvarmeren må bare tilkobles jordet
stikkontakt. Kontrollér at det er jordingsforbindelse fra det
jordete vegguttaket og helt fram til motorvarmerens kapsling,
og at karosseriet er forbundet med beskyttelsesjordingen.
DEFA fraskriver seg ethvert erstatningsansvar der
modifikasjoner er utført, uoriginale slanger er benyttet
eller motorvarmeren ikke er montert i henhold til
monteringsanvisningen. Reklamasjonsrett i henhold til
kjøpsloven. Ta vare på kvitteringen.
SFör bästa möjliga värme-effekt:
Kontaktytorna på motorn skall vara släta och rena.
Bifogad värmeledande pasta skall vara pålagd.
Fästet skall pressa värmaren mot motorn så att
värmaren sitter fast och har största möjliga kontaktyta.
DEFAs anslutningssats köps separat eller som en del av
DEFA WarmUp. Motorvärmaren får endast anslutas till jordat
uttag. Kontrollera att det finns jordkontakt mellan uttaget och
värmarens hölje, och att även bilens kaross är jordad.
DEFA frånskriver sig allt ersättningsansvar där
produkten blivit modifierad och/eller motorvärmaren inte
är monterad enligt monteringsanvisningen.
Reklamationsrätt enligt konsumentköplagen mot uppvisande
av kvitto.
FIN Näin saavutetaan paras lämmitystulos:
Asennuspinta moottorissa puhdistetaan hyvin.
Lämmittimen pintaan levitetään lämpöä johtava tahna.
Lämmittimen kiinnike tulee painaa lämmitintä hyvin
moottoria vasten ja kosketuspinta moottoriin pitäisi olla
mahdollisimman suuri.
Moottorinlämmittimen kojepistorasia on aina hankittava
yhdessä lämmitinelementin kanssa ellei sitä ennestään ole.
Moottorinlämmittimen saa kytkeä vain maadoitettuun
pistorasiaan. Maadoitusyhteyden on oltava yhtäjaksoinen
maadoitetusta seinäpistoraisasta moottorinlämmittimen runkonn,
ja suojamaadoitus on oltava yhteydessä ajoneuvon runkoon.
DEFA hylkää korvausvaatimuksen jos lämmittimen
muotoa on muutettu ja/tai lämmitintä ei ole asennettu
asennusohjeen mukaisesti.
VALITUKSET: Takuuehtojen mukaisesti. Säilytä kuitti.
GB For maximum heating effect:
Thoroughly clean the contact surfaces on the engine.
Apply the supplied DEFA Heat Sink Compound.
The heater must press firmly on the engine; not able
to move and with maximum contact surface.
DEFA’s power inlet cable must be acquired separately or as a
component in the DEFA WarmUp system. Only connect the
heater to an earthed mains socket. Check for earth connection
between the mains socket, the heater’s body and the chassis.
DEFA denies liability for any damage related to the
use of unoriginal hoses, fitting which is not according to
instructions or other modifications. Claims according to
national consumer laws. Please retain your receipt.
DUm eine best mögliche Wärmeübertragung zu
erreichen ist folgendes zu beachten:
Die Kontaktflächen am Motor und am Wärmer
müssen sorgfältig gereinigt werden.
Die Wärmeleitpaste muss auf die Kontaktflächen des
Wärmers aufgetragen werden.
Der Wärmer muss fest an den Motor angepresst
werden um eine best mögliche Kontaktfläche zum
Motor sicherzustellen.
DEFA`s Anschlusskontakt muss zusätzlich gekauft werden
oder als ein Bestandteil des WarmUp. Den Motorvorwärmer
nur an einer geerdeten Steckdose (Wandanschluss)
anschließen. Kontrollieren, daß die Erdungsverbindung
zwischen dem geerdeten Wandanschluss bis zum Gehäuse
des Motorvorwärmers besteht.
Bei Schäden, die auf Veränderungen an der
Motorheizung oder auf unsachgemässe Montage
zurückzuführen sind, lehnt DEFA jeglichen
Garantieanspruch auf ab. Es gelten die gesetzlichen
Gewährleistungsbestimmungen. Quittung aufbewaren.
F
H
EG
12 G
E
A
R
B
O
X
12 12
12
G
E
A
R
B
O
X
1
2
GEAR
BOX
1
2GEAR
BOX
1
2
J
L
I
N
OM
B
ACK
D
1
2

GEAR
BOX
A
B
D
C
11
2
2

VOLKSWAGEN
POLO 1.2 05> BME F 1
POLO 1.2 06> BME F 1
POLO 1.2 08> BZG F 1
POLO 1.2 08> BBM F 1
POLO 1.2 10> CGPA F 1
NLes nøye gjennom hele anvisningen. Sjekk om din
biltype er oppført med spesielle monteringstips , eller
med monteringssett ,i tabellen. Anvisninger for øvrige
DEFA produkter må også gjennomleses nøye.
SLäs noga igenom monteringsanvisningen. Se efter
om din bilmodell finns upptagen med monteringstips 
och eventuell monteringssats i tabellen. Anvisningarna
för övriga DEFA produkter i systemet skall också läsas noga.
FIN Lue ennen asennusta koko asennusohje huolella
läpi. Asennusohjeen taulukosta selviää, tarvitaanko
asennukseen jokin asennussarja ja onko autollesi
erityisiä asennusohjeita . Muidenkin DEFA tuotteiden
asennusohjeisiin on perehdyttävä huolella ennen asennusta.
GB Read the fitting instructions carefully. Check if
your vehicle is listed with car specific installation tip ,
or with an installation kit , in the table. Instructions for
other DEFA products must also be read carefully.
DDie Einbauanleitung genau befolgen. Kontrollieren
ob besondere Montagehinweise oder ein spezielles
Montagesett für das aktuelle Fahrzeug empfohlen
sind. Die Einbauanleitungen anderer Defa WarmUp
Produkte genau befolgen.

2/2
412882 PBR 010211
VOLKSWAGEN
POLO 06> BMD F
1
FOX 1.2 06> BMD F 1
SEAT
IBIZA 1.2 09> BZG F 1
SKODA
FABIA 1.2 05> BME F 1
FABIA 1.2 08> BBM F 1
FABIA 1.2 08> BZG F 1
FABIA 1.2 10> CGPA F 1
FABIA 1.2 11> CHF* F 1
ROOMSTER 1.2 08> BZG F 1
1

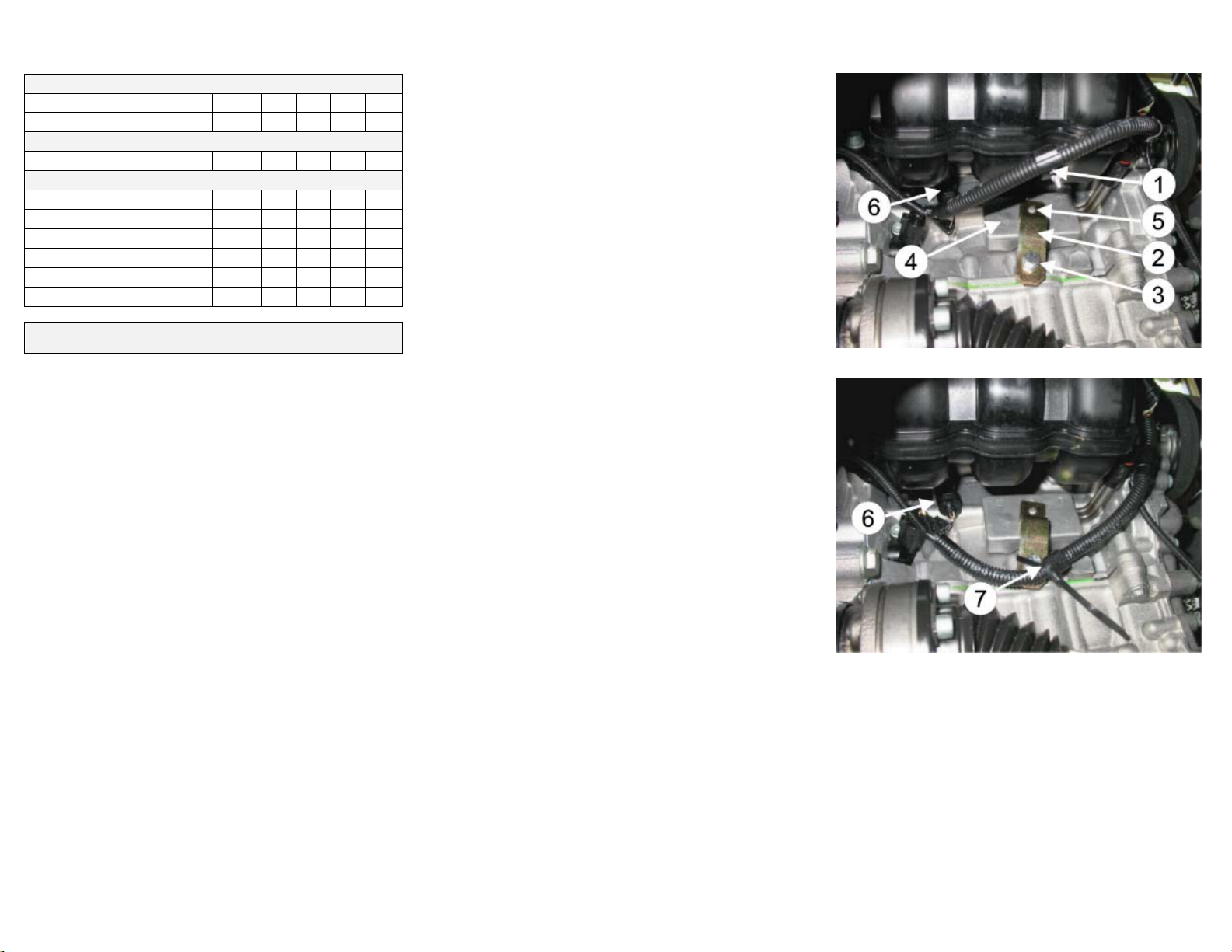

NOmrådet der varmeren skal sitte, rengjøres godt.
NB! Evt. støpeflass på monteringsstedet fjernes.
Trekk klipset på den elektriske ledningen (1) ut fra motoren.
NB! Klipset sitter ikke her på alle motorer. Monter braketten (2), denne
festes med den medleverte bolten og låseskiva (3) i det ledige
gjengede hullet der klipset for den elektriske ledningen satt (hvis dette
er montert). NB! Ikke trekk til bolten.
Påfør den vedlagte DEFA Heat Sink (pasta) på varmerens
kontaktflater. Monter varmeren (4), fikser braketten slik at knasten på
varmeren ligger i hullet (5) på braketten. Trekk til bolten (3). Kontroller
at varmeren sitter fast. Løsne bankesensoren (6) og vri den slik at
ledningen ikke kommer i nærheten av varmeren. Trekk til
bankesensoren igjen.
NB! Gjelder biler som har el ledning med klips: Strips den elektriske
ledningen med klipset fast til braketten (7).
S Rengör monteringsområdet noga innan monteringen. OBS!
Eventuellt gjutskägg på monteringsytan tas bort. Lossa klippset till
kabelstammen (1) från motorn. Montera fästet (2), med den bifogade
bulten och låsbrickan (3) i hålet där klippset för kabelstammen satt.
OBS! Dra inte åt bulten. Lägg på den bifogade värmeledande pastan
”Heat-Zink” på värmarens kontaktytor. Montera värmaren (4), fixera
fästet så att piggen på värmaren ligger i hålet (5) på fästet. Dra åt
bulten (3) och kontrollera att värmaren sitter fast. Lossa knacksensorn
(6) och vrid den så att ledningen inte kommer i kontakt med värmaren,
dra sedan fast den igen. Fäst kabelstammen med buntband i fästet till
värmaren (7).
FIN Puhdista lämmittimen asennuspinta moottorissa hyvin.
HUOM! Poista mahdolliset valuhilseet asennuspaikasta.
Irrota johtosarjan (1) kiinnike moottorista. HUOM! Kaikissa
moottoreissa ei tätä kiinnikettä ole. Asenna kiinnitysrauta (2), mukana
seuraavalla pultilla (3) ja jousilaatalla, vapaana olevaan kierteistettyyn
reikään jossa mahd. johtosarjan kiinnike oli kiinnitetty, mutta älä
kiristä pulttia vielä. Levitä lämmittimen kosketuspintaan, joka tulee
moottoriin päin, lämpöä johtava Heat-Zink tahna. Asenna lämmitin (4)
paikalleen. Kiristä kiinnitysraudan pultti (3) ja tarkista että
lämmittimessä oleva nystyrä asettuu kiinnitysraudan reikään (5).
Löysää nakutustunnistin (6) ja käännä sitä niin ettei sen johto tule
lämmittimen läheisyyteen ja kiristä pultti. HUOM! Koskee autoja joissa
on johtosarjan kiinnike (1): Kiinnitä johtosarja kiinnikkeineen
kiinnitysrautaan (7).
GB Thoroughly clean the area where the heater is to be placed.
Note! Remove any casting flash from this location.
Pull the clamp on the electrical cable (1) away from the engine. Note!
The clamp may not be present on all engines. Install the bracket (2),
using the supplied bolt and lock washer (3) into the available threaded
hole were the clamp for the electrical cable was installed (If the cable
is installed). Note! Do not tighten the bolt. Apply the supplied DEFA
Heat Sink Compound to the heaters contact surfaces.
Place the heater (4), fit the bracket such that the knob of the heater fits
inside the hole (5) on the bracket. Tighten the bolt (3) and make sure
that the heater is securely fixed. Loosen the sensor (6) and turn it such
the cable does not come near the heater. Tighten the sensor.
Note! For engines with an electric cable - Strap the electrical cable to
the bracket (7).
DDie Kontaktflächen zum Wärmer sorgfältig reinigen. !! Evtl.
vorhandene Gussreste an der Kontaktfläche entfernen. Den
Befestigungsklipp der Leitung vom Motor abziehen (1). Wichtig!
Dieser Klips sitzt dort nicht bei allen Motoren. Die Halterung (2) mit der
mitgelieferten Schraube (3) und Sicherungsscheibe in dem Gewinde,
in dem der Befestigungsklipp befestigt war, montieren. !! (falls dieser
montiert ist). Die Schraube noch nicht festziehen. Wärmeleitpaste auf
die Kontaktflächen des Wärmers auftragen. Den Wärmer (4)
montieren. Der Zapfen muss sich im Loch der Halterung befinden (5).
Die Schraube (3) festziehen. Kontrollieren, das der Wärmer fest
anliegt. Den Klopfsensor (6) lösen und die Anschlussleitung etwas
vom Wärmer wegdrehen. !! Die Befestigungsschraube des
Klopfsensors mit dem vorgeschriebenen Drehmoment anziehen.
Wichtig! Gilt für Fahrzeuge mit dem Klips an der el. Leitung.
Die Leitung an der Halterung des Wärmers befestigen (7).
