Fein ASM14-6 PC User manual

© C. & E. FEIN GmbH. Printed in Germany. Abbildungen unverbindlich. Technische Änderungen vorbehalten. 3 41 01 196 06 0 BY 2013.06 DE.
EN 60745, EN 55014
2011/65/EU, 2006/42/EG, 2004/108/EG
FEIN Service
C. & E. FEIN GmbH
Hans-Fein-Straße 81
D-73529 Schwäbisch Gmünd-Bargau
www.fein.com
 ASM14-6 PC 7 112 54
 ASM14-9 PC 7 112 55
 ASM14-12 PC 7 112 56
Hammersdorf
Quality Manager Dr. Schreiber Manager of R&D department
OBJ_DOKU-0000003116-001.fm Page 1 Wednesday, June 5, 2013 9:59 AM

2
ASM14-6 PC ASM14-9 PC ASM14-12 PC
7 112 54 7 112 55 7 112 56
V14,4 14,4 14,4
UV 14,4 14,4 14,4
n
0
/min, min-1, rpm, r/min 50-1000 50-750 50-750
n
Reset
/min, min-1, rpm, r/min 500 500 400
M... Nm 6 9 12
kg 1,3 1,3 1,3
1/4" (DIN 3126-E 6,3) 1/4" (DIN 3126-E 6,3) 1/4" (DIN 3126-E 6,3)
L
pA
dB 63,9 66,3 66,8
K
pA
dB 333
L
wA
dB 74,9 77,3 77,8
K
wA
dB 333
L
pCpeak
dB 81 81 81
K
pCpeak
dB 333
h
m/s20,2 0,3 0,3
K
am/s21,5 1,5 1,5
3
de
9
pt
33
tr
53
sl
76
et
99
th
120
en
13
el
37
hu
57
sr
80
lt
102
ja
124
fr
17
da
41
cs
61
hr
84
lv
106
hi
128
it
21
no
44
sk
64
ru
87
zh(CM)
110
ar
135
nl
25
sv
47
pl
68
uk
91
zh(CK)
113
es
29
fi
50
ro
72
bg
95
ko
116
OBJ_DOKU-0000003118-001.fm Page 2 Thursday, June 6, 2013 10:19 AM

3
8
8
477
7
65
OBJ_BUCH-0000000120-001.book Page 3 Wednesday, June 5, 2013 10:00 AM

4
2.
1.
OBJ_BUCH-0000000120-001.book Page 4 Wednesday, June 5, 2013 10:00 AM

5
1.
3.
4.
5.
2.
OBJ_BUCH-0000000120-001.book Page 5 Wednesday, June 5, 2013 10:00 AM

6
1.
2.
OBJ_BUCH-0000000120-001.book Page 6 Wednesday, June 5, 2013 10:00 AM

7
OBJ_BUCH-0000000120-001.book Page 7 Wednesday, June 5, 2013 10:00 AM

8
OBJ_DOKU-0000003120-001.fm Page 8 Wednesday, June 5, 2013 10:28 AM

9
de
de
Originalbetriebsanleitung.

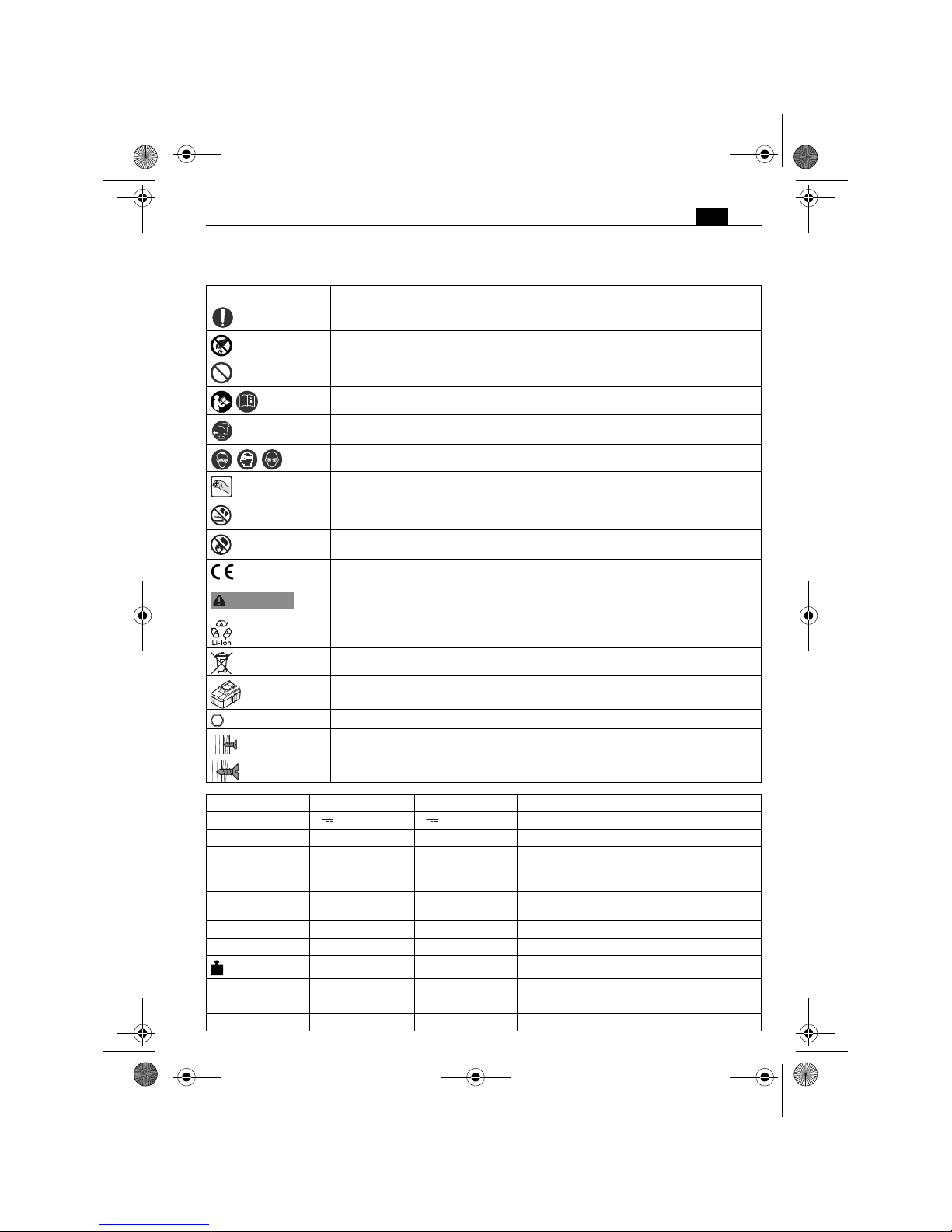

Verwendete Symbole, Abkürzungen und Begriffe.
Symbol, Zeichen Erklärung
Den Anweisungen im nebenstehenden Text oder Grafik folgen!
Rotierende Teile des Elektrowerkzeugs nicht berühren.
Allgemeines Verbotszeichen. Diese Handlung ist verboten!
Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise
unbedingt lesen.
Vor diesem Arbeitsschritt den Akku aus dem Elektrowerkzeug entfernen. Sonst besteht
Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
Beim Arbeiten Augenschutz benutzen.
Griffbereich
Laden Sie keine beschädigten Akkus.
Setzen Sie den Akku nicht dem Feuer aus. Schützen Sie den Akku vor Hitze, z. B. auch
vor dauernder Sonneneinstrahlung.
Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen
Gemeinschaft.
Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verlet-
zungen oder zum Tod führen kann.
Recycling-Zeichen: kennzeichnet wiederverwertbare Materialien
Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeug-
nisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
Akkutyp
Werkzeugaufnahme Innensechskant
Drehmoment verkleinern
Drehmoment vergrößern
Zeichen Einheit international Einheit national Erklärung
UV V elektrische Gleichspannung
fHz Hz Frequenz
n
0
/min, min-1, rpm,
r/min /min Leerlaufdrehzahl
(Bereich einstellbar mit Software
ParameterControl)
n
Reset
/min, min-1, rpm,
r/min /min Drehzahl Werksauslieferung
M... Nm Nm Drehmoment
Ø mm mm Durchmesser eines runden Teils
kg kg Gewicht entsprechend EPTA-Procedure 01/2003
L
pA
dB dB Schalldruckpegel
L
wA
dB dB Schallleistungspegel
L
pCpeak
dB dB Spitzenschalldruckpegel
WARNUNG
OBJ_BUCH-0000000120-001.book Page 9 Wednesday, June 5, 2013 10:00 AM

10 de
Zu Ihrer Sicherheit.
Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse bei
der Einhaltung der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Verwenden Sie dieses Elektrowerkzeug nicht,
bevor Sie diese Betriebsanleitung sowie die beilie-
genden „Allgemeinen Sicherheitshinweise“ (Schrif-
tennummer 3 41 30 054 06 1) gründlich gelesen und
vollständig verstanden haben. Bewahren Sie die genann-
ten Unterlagen zum späteren Gebrauch auf und überrei-
chen Sie diese bei einer Weitergabe oder Veräußerung
des Elektrowerkzeugs.
Beachten Sie ebenso die einschlägigen nationalen
Arbeitsschutzbestimmungen.
Bestimmung des Elektrowerkzeugs:
handgeführter Schrauber zum Ein- und Ausdrehen von
Schrauben und Muttern mit den von FEIN zugelassenen
Einsatzwerkzeugen und Zubehör ohne Wasserzufuhr in
wettergeschützter Umgebung.
Spezielle Sicherheitshinweise.
Halten Sie das Gerät an den isolierten Griffflächen, wenn
Sie Arbeiten ausführen, bei denen die Schraube verbor-
gene Stromleitungen treffen kann. Der Kontakt der
Schraube mit einer spannungsführenden Leitung kann
auch metallene Geräteteile unter Spannung setzen und
zu einem elektrischen Schlag führen.
Achten Sie auf verdeckt liegende elektrische Leitungen, Gas-
und Wasserrohre. Kontrollieren Sie vor Arbeitsbeginn den
Arbeitsbereich z. B. mit einem Metallortungsgerät.
Sichern Sie das Werkstück. Ein mit einer Spannvorrich-
tung gehaltenes Werkstück ist sicherer gehalten als in
Ihrer Hand.
Halten Sie das Elektrowerkzeug gut fest. Es können kurz-
zeitig hohe Reaktionsmomente auftreten.
Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt
als krebserregend.
Es ist verboten Schilder und Zeichen auf das Elektrowerk-
zeug zu schrauben oder zu nieten. Eine beschädigte Iso-
lierung bietet keinen Schutz gegen elektrischen Schlag.
Verwenden Sie Klebeschilder.
Verwenden Sie kein Zubehör, das nicht speziell vom Elek-
trowerkzeughersteller entwickelt oder freigegeben
wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben,
dass ein Zubehör auf Ihr Elektrowerkzeug passt.
Schauen Sie niemals aus kleinen Entfernungen in das
Licht der Lampe des Elektrowerkzeugs. Richten Sie das
Lampenlicht niemals auf die Augen von anderen Per-
sonen, die sich in der Nähe befinden. Die Strahlung, wel-
che vom Leuchtmittel erzeugt wird, kann für das Auge
schädlich sein.
Verwendung und Behandlung des Akkus
(Akkublocks).
Um Gefährdungen wie Verbrennungen, Brand, Explosion,
Hautverletzungen und andere Verletzungen beim Umgang
mit den Akkus zu vermeiden, beachten Sie folgende Hin-
weise:
Akkus dürfen nicht zerlegt, geöffnet oder zerkleinert wer-
den. Setzen Sie die Akkus keinen mechanischen Stößen
aus. Bei Beschädigung und unsachgemäßem Gebrauch
des Akkus können schädliche Dämpfe und Flüssigkeiten
austreten. Die Dämpfe können die Atemwege reizen.
Austretende Akkuflüssigkeit kann zu Hautreizungen-
oder Verbrennungen führen.
Falls aus dem beschädigten Akku ausgetretene Flüssig-
keit angrenzende Gegenstände benetzt hat, überprüfen
Sie die betroffenen Teile, reinigen Sie diese oder tau-
schen Sie sie gegebenenfalls aus.
Setzen Sie den Akku nicht der Hitze oder dem Feuer aus.
Lagern Sie den Akku nicht im direkten Sonnenlicht.
Entnehmen Sie den Akku erst dann aus seiner Original-
verpackung, wenn er verwendet werden soll.
Nehmen Sie den Akku vor Arbeiten am Elektrowerkzeug
aus dem Elektrowerkzeug. Läuft das Elektrowerkzeug
unbeabsichtigt an, besteht Verletzungsgefahr.
Nehmen Sie den Akku nur bei ausgeschaltetem Elek-
trowerkzeug ab.
Halten Sie Akkus von Kindern fern.
Halten Sie den Akku sauber und geschützt vor Feuchtig-
keit und Wasser. Reinigen Sie die verschmutzten
Anschlüsse des Akkus und des Elektrowerkzeugs mit
einem trockenen, sauberen Tuch.
Verwenden Sie nur intakte original FEIN-Akkus, die für Ihr
Elektrowerkzeug bestimmt sind. Beim Arbeiten mit und
Laden von falschen, beschädigten, reparierten oder auf-
gearbeiteten Akkus, Nachahmungen und Fremdfabri-
katen besteht Brandgefahr und/oder Explosionsgefahr.
Befolgen Sie die Sicherheitshinweise in der Betriebsanlei-
tung des Akku-Ladegeräts.
K... Unsicherheit
m/s2m/s2Schwingungsemissionswert nach EN 60745
(Vektorsumme dreier Richtungen)
h
m/s2m/s2Schwingungsemissionswert (Schrauben)
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
Basis- und abgeleitete Einheiten aus dem Interna-
tionalen Einheitensystem SI.
Zeichen Einheit international Einheit national Erklärung
WARNUNG
OBJ_BUCH-0000000120-001.book Page 10 Wednesday, June 5, 2013 10:00 AM

11
de
Hand-Arm-Vibrationen
Der in diesen Anweisungen angegebene Schwingungspe-
gel ist entsprechend einem in EN 60745 genormten
Messverfahren gemessen worden und kann für den Ver-
gleich von Elektrowerkzeugen miteinander verwendet
werden. Er eignet sich auch für eine vorläufige Einschät-
zung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die
hauptsächlichen Anwendungen des Elektrowerkzeugs.
Wenn allerdings das Elektrowerkzeug für andere
Anwendungen, mit abweichenden Einsatzwerkzeugen
oder ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die Schwin-
gungsbelastung über den gesamten Arbeitszeitraum
deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung
sollten auch die Zeiten berücksichtigt werden, in denen
das Gerät abgeschaltet ist oder zwar läuft, aber nicht
tatsächlich im Einsatz ist. Dies kann die Schwingungs-
belastung über den gesamten Arbeitszeitraum deutlich
reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest
wie zum Beispiel: Wartung von Elektrowerkzeug und
Einsatzwerkzeugen, Warmhalten der Hände, Organisa-
tion der Arbeitsabläufe.
Bedienungshinweise.
Das Elektrowerkzeug ist mit einem Sanftanlauf ausgestat-
tet.
Schaltet nach einer ordnungsgemäßen Verschraubung
der Motor ab, ist das Wiedereinschalten erst nach
0,8 sek. möglich. Versehentliches Nachziehen bereits fes-
ter Schrauben wird dadurch vermieden.
Umgang mit dem Akku.
Betreiben und laden Sie den Akku nur im Akku-Betriebs-
temperaturbereich von 0 °C – 45 °C (32 °F – 113 °F). Die
Akku-Temperatur muss am Anfang des Ladevorgangs im
Akku-Betriebstemperaturbereich sein.
Der echte prozentuale Ladezustand des Akkus wird nur
bei gestopptem Motor des Elektrowerkzeugs angezeigt.
Bei einer bevorstehenden Akku-Tiefentladung stoppt die
Elektronik automatisch den Motor.
Drehrichtung wählen (siehe Seite 7).
Betätigen Sie den Drehrichtungsumschalter, ertönt ein
kurzer Pfeifton.
Im Linkslauf blinken beide LED-Anzeigen (rot/grün).
Die gewählte Drehrichtung bleibt erhalten bis zum
erneuten Betätigen des Drehrichtungsumschalters.
Ein Akkutausch hat keinen Drehrichtungswechsel zur
Folge.
Bedeutung der LED-Anzeige und der Signaltöne am
Elektrowerkzeug (siehe Seite 3).
Grüne LED-Anzeige leuchtet.
Sie haben die Verschraubung ordnungsgemäß durchge-
führt. Das voreingestellte Drehmoment wurde erreicht.
Rote LED-Anzeige leuchtet und ein kurzer Pfeifton ertönt.
Sie haben die Verschraubung nicht ordnungsgemäß
durchgeführt. Das erforderliche Drehmoment wurde
nicht erreicht. Die Verschraubung muss noch einmal
durchgeführt werden.
Rote LED-Anzeige leuchtet und kein Pfeifton ertönt.
Sie haben beim Aufschieben des Akkus den Drehrich-
tungsumschalter oder den Ein-/Ausschalter gedrückt
gehalten. Lassen Sie die Schalter wieder los. Erlischt die
rote LED-Anzeige ist das Elektrowerkzeug wieder
betriebsbereit.
Erlischt die rote LED-Anzeige nicht, handelt es sich um
einen Speicherfehler oder der Ein-/Ausschalter ist defekt.
Die Elektronik ist defekt und muss vom Kundendienst
ausgetauscht werden.
Rote LED-Anzeige blinkt (1 mal pro Sekunde).
Der Akku ist entladen (leer) und muss gewechselt wer-
den. Das Elektrowerkzeug ist gesperrt und erst nach ca.
10 sek. spannungslosem Zustand wieder betriebsbereit.
Rote LED-Anzeige blinkt (2 mal pro Sekunde).
Das Elektrowerkzeug ist überhitzt, der Übertemperatur-
schutz hat angesprochen. Nach dem Abkühlen ist das
Elektrowerkzeug wieder betriebsbereit. Sollte der Über-
temperaturschutz mehrmals kurz hintereinander anspre-
chen, lassen Sie das Elektrowerkzeug vom Kundendienst
überprüfen.
Kurzes Aufleuchten beider LEDs.
Der Akku-Schrauber schaltet in den Energiesparmodus.
Parametrierung
Die AccuTec Schrauber können abweichend zu den vor-
handenen Standard-Programmen in einigen Bereichen
frei parametriert werden. Für die Erstellung dieser Son-
derlösungen ist ein zusätzliches PC-Programm zur
Parametrierung erforderlich. Dieses Programm befindet
sich auf der beigelegten USB-Karte des gesondert erhält-
lichen USB-Programmieradapters. Mit dem Program-
mieradapter können anschließend die Daten zum
Schrauber übertragen werden. Die aktuelle Software
kann über das Internet bei FEIN unter www.fein.com
geladen werden. Sie befindet sich im landesspezifischen
Bereich AccuTec.
Instandhaltung und Kundendienst.
Bei extremen Einsatzbedingungen kann sich
bei der Bearbeitung von Metallen leitfähiger
Staub im Innern des Elektrowerkzeugs abset-
zen. Blasen Sie häufig den Innenraum des Elektrowerk-
zeugs durch die Lüftungsschlitze mit trockener und
ölfreier Druckluft aus.
Das Getriebe ist nach 500 000 Verschraubungen am
Motorritzel und an der Lagerachse der Planetenräder
nachzufetten (Fett 3 21 60 014 23 0).
Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges fin-
den Sie im Internet unter www.fein.com.
Folgende Teile können Sie bei Bedarf selbst austauschen:
Einsatzwerkzeuge, Akku
LED-Anzeige Bedeutung Aktion
1–4grüne
LED prozentualer Ladezustand Betrieb
rotes
Dauerlicht Akku ist fast leer Akku aufladen
rotes
Blinklicht Akku ist nicht betriebsbereit Akku in Akku-Betriebs- temperaturbereich brin-
gen, danach aufladen
OBJ_BUCH-0000000120-001.book Page 11 Wednesday, June 5, 2013 10:00 AM

12 de
Gewährleistung und Garantie.
Die Gewährleistung auf das Erzeugnis gilt gemäß den
gesetzlichen Regelungen im Lande des Inverkehrbrin-
gens. Darüber hinaus leistet FEIN Garantie entsprechend
der FEIN-Hersteller-Garantieerklärung.
Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur
ein Teil des in dieser Betriebsanleitung beschriebenen
oder abgebildeten Zubehörs enthalten sein.
Konformitätserklärung.
Die Firma FEIN erklärt in alleiniger Verantwortung, dass
dieses Produkt den auf der letzten Seite dieser Betriebs-
anleitung angegebenen einschlägigen Bestimmungen ent-
spricht.
Technische Unterlagen bei: C. & E. FEIN GmbH,
C-DB_IA, D-73529 Schwäbisch Gmünd
Umweltschutz, Entsorgung.
Verpackungen, ausgemusterte Elektrowerkzeuge und
Zubehör einer umweltgerechten Wiederverwertung
zuführen.
Akkus nur im entladenen Zustand einer geordneten Ent-
sorgung zuführen.
Bei nicht vollständig entladenen Akkus zur Vorsorge
gegen Kurzschlüsse den Steckverbinder mit Klebestrei-
fen isolieren.
OBJ_BUCH-0000000120-001.book Page 12 Wednesday, June 5, 2013 10:00 AM

13
en
en
Original Instructions.
Symbols, abbreviations and terms used.
Symbol, character Explanation
Observe the instructions in the text or graphic opposite!
Do not touch the rotating parts of the power tool.
General prohibition sign. This action is prohibited.
Make sure to read the enclosed documents such as the Instruction Manual and the General
Safety Instructions.
Before commencing this working step, remove the battery from the power tool. Other-
wise there may be danger of injury caused by unintentional starting of the power tool.
Use eye protection during operation.
Gripping surface
Do not charge damaged batteries.
Keep the battery away from fire. Protect the battery against heat, e. g. against continuous
intense sunlight.
Confirms the conformity of the power tool with the directives of the European Commu-
nity.
This sign indicates a possible dangerous situation that could cause severe or fatal injury.
Recycling symbol: designates recyclable materials
Worn out power tools and other electrotechnical and electrical products should be
sorted separately for environmental-friendly recycling.
Battery type
Hexagon socket tool holder
Reduce torque
Increase torque
Character Unit of measurement,
international Unit of measurement, national Explanation
UVVDCvoltage
fHz Hz Frequency
n
0
/min, min-1, rpm,
r/min rpm No-load speed
(Range adjustable with ParameterControl soft-
ware)
n
Reset
/min, min-1, rpm,
r/min rpm Speed (factory-set at delivery)
M... Nm Nm Torque
Ø mm mm Diameter of a round part
kg kg Weight according to EPTA-Procedure 01/2003
L
pA
dB dB Sound pressure level
L
wA
dB dB Sound power level
WARNING
OBJ_BUCH-0000000120-001.book Page 13 Wednesday, June 5, 2013 10:00 AM

14 en
For your safety.
Read all safety warnings and all
instructions. Failure to follow the
warnings and instructions may result in electric shock,
fire and/or serious injury.
Save all warnings and instructions for future reference.
Do not use this power tool before you have thor-
oughly read and completely understood this
Instruction Manual and the enclosed “General
Safety Instructions” (document number
3 41 30 054 06 1). The documents mentioned should be
kept for later use and enclosed with the power tool,
should it be passed on or sold.
Please also observe the relevant national industrial safety
regulations.
Intended use of the power tool:
Hand-held screwdriver for screwing in and unscrewing
screws and nuts in weather-protected environments
without water supply using the application tools and
accessories recommended by FEIN.
Special safety instructions.
Hold power tool by insulated gripping surfaces, when
performing an operation where the fastener may contact
hidden wiring. Fasteners contacting a “live” wire may
make exposed metal parts of the power tool “live” and
could give the operator an electric shock.
Beware of any concealed electric cables, gas or water
conduits. Check the working area before commencing
work, e.g. with a metal detector.
Secure the work piece firmly. A work piece that is
gripped tightly in a clamping device or vice, is more
secure than if held by hand.
Hold the power tool firmly. High reaction torque can
briefly occur.
Do not machine any material containing asbestos. Asbes-
tos is cancerogenic.
Do not rivet or screw any name-plates or signs onto the
power tool. If the insulation is damaged, protection
against an electric shock will be ineffective. Adhesive
labels are recommended.
Do not use accessories which are not specifically
designed and recommended by the power tool manufac-
turer. Safe operation is not ensured merely because an
accessory fits your power tool.
Never look or stare into the light of the power tool’s lamp
from a short distance. Never point the light of the lamp
into the eyes of other persons in close vicinity. The radi-
ation produced by the lamp can be harmful for the eye.
Use and handling of the battery (battery pack).
To avoid hazardous situations such as burns, fire, explo-
sion, skin injuries, and other injuries when handling the
battery, observe the following instructions:
Batteries must not be disassembled, opened or reduced
in size. Do not subject batteries to mechanical impact or
shock. Hazardous vapours and fluid can escape in case of
damage and improper use of the battery. The vapours can
irritate the respiratory system. Liquid ejected from the
battery may cause skin irritations or burns.
When battery fluid from a damaged battery has come into
contact with objects close by, check the respective com-
ponents, clean them or replace them as required.
Keep the battery away from heat and fire. Do not store the
battery in direct sunlight.
Do not remove the battery from its original packaging
until it is going to be used.
Before any work on the machine itself, remove the bat-
tery from the power tool. If the power tool accidentally
starts, there is danger of injury.
Remove the battery only when the power tool is switched
off.
Keep the battery away from children.
Keep the battery clean and protect it against moisture
and water. Clean contaminated battery terminals and
power tool connections with a dry, clean cloth.
Use only intact original FEIN batteries that are intended
for your power tool. When working with and charging
incorrect, damaged, repaired or reconditioned batteries,
imitations or other brands, there is danger of fire and/or
explosion.
Follow the safety warnings in the operating instructions
of the battery charger.
Hand/arm vibrations
The vibration emission level given in this information
sheet has been measured in accordance with a standard-
ised test given in EN 60745 and may be used to compare
one tool with another. It may be used for a preliminary
assessment of exposure.
L
pCpeak
dB dB Peak sound pressure level
K... Uncertainty
m/s2m/s2Vibrational emission value according to EN 60745
(vector sum of three directions)
h
m/s2m/s2Vibrational emission value (screwdriving)
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
Basic and derived units of measurement from the
international system of units SI.
Character Unit of measurement,
international Unit of measurement, national Explanation
WARNING
OBJ_BUCH-0000000120-001.book Page 14 Wednesday, June 5, 2013 10:00 AM

15
en
The declared vibration emission level represents the
main applications of the tool. However, if the tool is used
for different applications, with different accessories or
poorly maintained, the vibration emission may differ.
This may significantly increase the exposure level over
the total working period.
An estimation of the level of exposure to vibration
should also take into account the times when the tool is
switched off or when it is running but not actually doing
the job. This may significantly reduce the exposure level
over the total working period.
Identify additional safety measures to protect the opera-
tor from the effects of vibration such as: maintain the tool
and the accessories, keep the hands warm, organisation
of work patterns.
Operating Instructions.
The power tool is equipped with a soft-starting feature.
If the motor switches off after a proper screwdriving
operation, restarting is not possible until after 0.8 sec-
onds. This prevents accidental retightening of already
tightened screws.

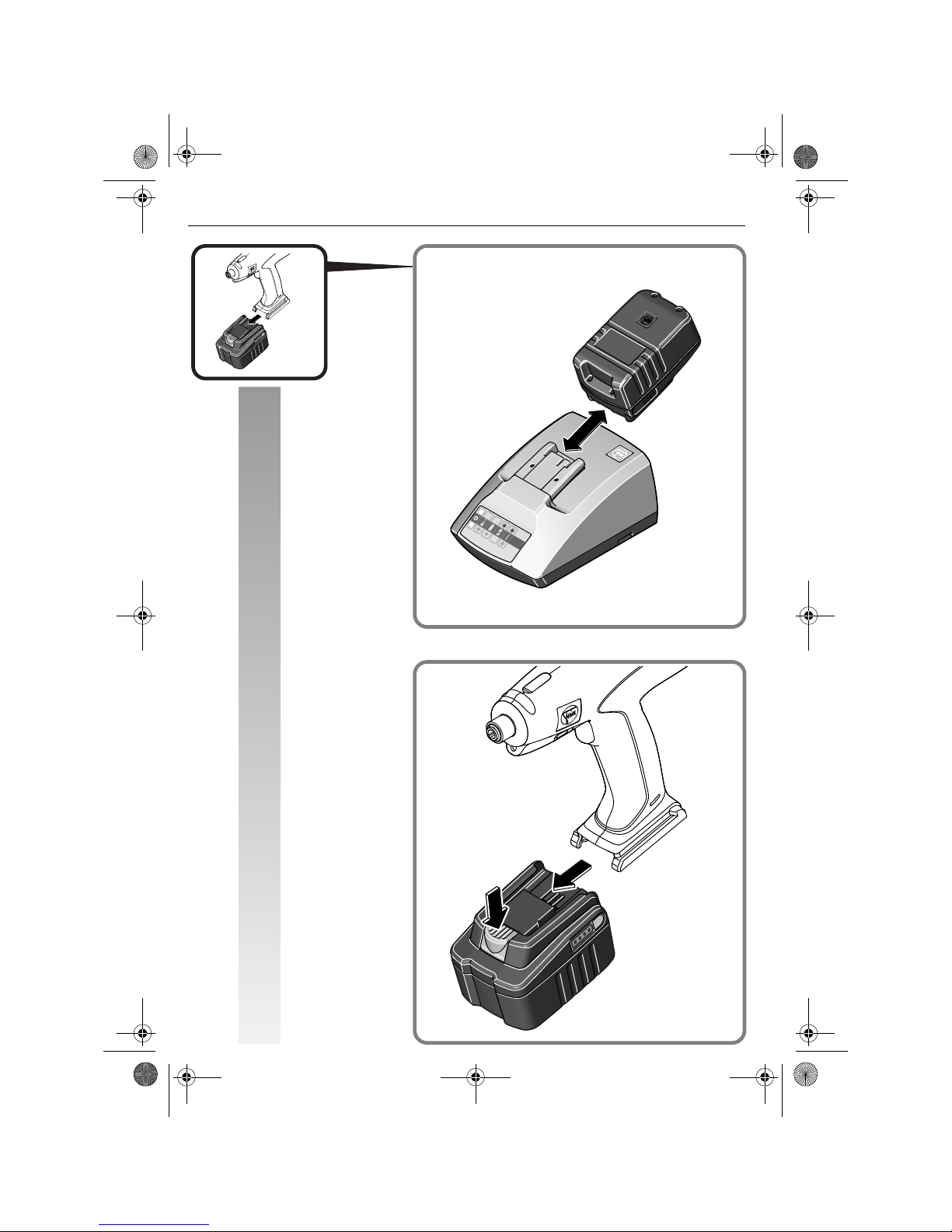

Handling the battery.
Operate and charge the battery only within the battery
operating-temperature range of 0°C – 45°C (32°F –
113°F). At the beginning of the charging procedure, the
battery temperature must be within the battery operat-
ing-temperature range.
The real percentage of the battery charge condition is
only indicated when the power tool motor is stopped.
The electronics automatically switch off the motor prior
to the battery being deep discharged.
Selecting the rotation direction (see page 7).
A short beep sounds when actuating the rotational direc-
tion switch.
In left-hand running mode, both LED indicators
(red/green) flash.
The selected rotation direction is maintained until actuat-
ing the rotational direction switch again.
Changing the battery does not effect a change of the rota-
tion direction.
Meaning of the LED indicators and the beeps of the
power tool (see page 3).
Green LED indicator lit.
The screwdriving operation has been carried out prop-
erly. The preset torque has been reached.
Red LED indicator lit and a short beep.
The screwdriving operation has not been carried out
properly. The preset torque has not been reached. The
screwdriving operation must be carried out once more.
Red LED indicator lit and no beep.
The rotational direction switch or the On/Off switch
were pressed while sliding on the battery. Release the
switches again. When the red LED indicator goes out, the
machine is ready for operation again.
When the red LED indicator does not go out, either a
memory error is given or the On/Off switch is defective.
The electronic system is defective and must be replaced
by the after-sales service.
Red LED indicator flashes (1 time per second).
The battery is discharged (empty) and must be replaced.
The machine is blocked and will not be ready for opera-
tion until after being voltage-free for approx. 10 seconds.
Red LED indicator flashes (2 times per second).
The machine is overheated, the over-temperature pro-
tection has responded. After cooling down, the machine
is ready for operation again. If the over-temperature pro-
tection responds several times briefly after each other,
have the power tool checked by the after-sales service.
Brief lighting up of both LEDs.
The cordless screwdriver switches to the Energy Saving
Mode.
Parameter assignment
Differing to the existing standard programs, the parame-
ters of the AccuTec screwdrivers can be freely assigned
in some ranges. To realize these special solutions, an
additional PC program is required for assignment of the
parameters. This program is on the included USB card of
the separately available USB programming adapter. After-
wards, the data can be transferred to the screwdriver
with the programming adapter. The current software can
be downloaded from FEIN via the Internet under
www.fein.com. It can be found in the country-specific
AccuTec sector.
Repair and customer service.
When working metal under extreme operat-
ing conditions, it is possible for conductive
dust to settle in the interior of the power tool.
Blow out the interior of the power tool via the ventila-
tion slots frequently with dry and oil-free compressed air.
After 500 000 screwdriving operations, the gearing is to
be relubricated with grease at the motor pinion and at the
bearing axis of the planetary gears (grease
32160014230).
The current spare parts list for this power tool can be
found in the Internet at www.fein.com.
If required, you can change the following parts yourself:
application tools, battery
Warranty and liability.
The warranty for the product is valid in accordance with
the legal regulations in the country where it is marketed.
In addition, FEIN also provides a guarantee in accordance
with the FEIN manufacturer’s warranty declaration.
LED indicator Meaning Activity
1 – 4 green
LED Percentage of charge condi-
tion
Operation
Continuous
red light Battery is almost empty Charge battery
Red flashing
light Battery is not ready for
operation
Bring the battery into
the battery operating-
temperature range,
then charge
OBJ_BUCH-0000000120-001.book Page 15 Wednesday, June 5, 2013 10:00 AM

16 en
The delivery scope of your power tool may include only
a part of the accessories described or shown in this
Instruction Manual.
Declaration of conformity.
FEIN declares itself solely responsible for this product
conforming with the relevant provisions given on the last
page of this Instruction Manual.
Technical documents at: C. & E. FEIN GmbH, C-DB_IA,
D-73529 Schwäbisch Gmünd
Environmental protection, disposal.
Packaging, worn out power tools and accessories should
be sorted for environmental-friendly recycling.
Dispose of batteries only when discharged.
For batteries that are not completely discharged, insulate
the terminals with tape as a protective measure against
short-circuiting.
OBJ_BUCH-0000000120-001.book Page 16 Wednesday, June 5, 2013 10:00 AM

17
fr
fr
Notice originale.
Symboles, abréviations et termes utilisés.
Symbole, signe Explication
Suivre les indications données dans le texte ou la représentation graphique ci-contre !
Ne pas toucher les éléments en rotation de l’outil électrique.
Signal d’interdiction général. Cette action est interdite !
Lire impérativement les documents ci-joints tels que la notice d’utilisation et les instruc-
tions générales de sécurité.
Avant d’effectuer ce travail, retirer l’accumulateur de l’outil électrique. Sinon, il y a des
risques de blessures dues à un démarrage non intentionné de l’outil.
Lors des travaux, porter une protection oculaire.
Poignée
Ne pas charger des accus endommagés.
Ne pas exposer ou jeter l’accumulateur au feu. Protéger l’accumulateur des sources de
chaleur, comme par ex. l’exposition directe au soleil.
Confirme la conformité de l’outil électrique aux directives de l’Union Européenne.
Cette indication indique une situation éventuellement dangereuse pouvant entraîner de
graves blessures ou la mort.
Signalisation de recyclage : indique les matériaux recyclables
Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et
les déposer à un centre de recyclage respectant les directives relatives à la protection de
l’environnement.
Type d’accu
Porte-outil six pans creux
Diminuer le couple
Augmenter le couple
Signe Unité internationale Unité nationale Explication
UV V Tension en courant continu
fHz Hz Fréquence
n
0
/min, min-1, rpm,
r/min tr/min Vitesse à vide
(plage réglable avec Software ParameterControl)
n
Reset
/min, min-1, rpm,
r/min tr/min Vitesse de défaut
M... Nm Nm Couple
Ø mm mm Diamètre d’un élément
kg kg Poids suivant EPTA-Procedure 01/2003
L
pA
dB dB Niveau de pression acoustique
L
wA
dB dB Niveau d’intensité acoustique
AVERTISSEMENT
OBJ_BUCH-0000000120-001.book Page 17 Wednesday, June 5, 2013 10:00 AM

18 fr
Pour votre sécurité.
Lisez tous les avertissements
de sécurité et toutes les ins-
tructions. Ne pas suivre les avertissements et instructions
peut donner lieu à une électrocution, un incendie et/ou
une blessure sérieuse.
Conservez tous les avertissements et toutes les instruc-
tions pour pouvoir vous y reporter ultérieurement.
N’utilisez pas cet outil électrique avant d’avoir soi-
gneusement lu et compris à fond cette notice d’uti-
lisation ainsi que les « Instructions générales de
sécurité » (réf. documents 3 41 30 054 06 1). Conservez
ces documents pour une utilisation ultérieure et joignez-
les à l’outil électrique en cas de transmission ou de vente
à une tierce personne.
De même, respectez les dispositions concernant la pré-
vention des accidents du travail en vigueur dans le pays en
question.
Conception de l’outil électrique :
visseuse portative pour le serrage et desserrage à sec de
vis et écrous à l’abri des intempéries, avec les outils de
travail et les accessoires autorisés par FEIN.
Instructions particulières de sécurité.
Tenir l’outil par les surfaces de préhension isolées, lors
de la réalisation d’une opération au cours de laquelle le
dispositif de serrage peut entrer en contact avec un
câblage non apparent. Le contact avec un fil « sous ten-
sion » peut également mettre « sous tension » les parties
métalliques exposées de l’outil électrique et provoquer
un choc électrique sur l’opérateur.
Faites attention aux câbles électriques, conduites de gaz
et d’eau éventuellement cachés. Avant de commencer le
travail, contrôlez la zone de travail à l’aide d’un détecteur
de métaux par exemple.
Bloquez la pièce à travailler. Une pièce à travailler serrée
par un dispositif de serrage est fixée de manière plus sûre
que si elle est seulement tenue de la main.
Tenez fermement l’outil électrique. Il pourrait avoir des
réactions inattendues.
Ne travaillez pas de matériaux contenant de l’amiante.
L’amiante est considérée comme cancérigène.
Il est interdit de visser ou de riveter des plaques ou des
repères sur l’outil électrique. Une isolation endommagée
ne présente aucune protection contre une électrocution.
Utilisez des autocollants.
N’utilisez pas des accessoires qui n’ont pas été spéciale-
ment conçus ou autorisés par le fabricant de l’outil élec-
trique. Le seul fait qu’un accessoire puisse être monté sur
votre outil électrique ne garantit pas une utilisation sans
risque.
Ne regardez jamais de très près directement dans la
lumière de la lampe de l’outil électrique. Ne dirigez pas la
lumière de la lampe vers les yeux d’autres personnes se
trouvant à proximité. Les rayons générés par la lampe
peuvent être dangereux pour les yeux.
Utilisation et entretien de l’accumulateur
(blocs d’accu).
Afin d’éviter des dangers tels que brûlures, incendie,
explosion, blessures de la peau et d’autres blessures lors
du maniement de l’accumulateur, respectez les indica-
tions suivantes :
Ne pas ouvrir, ni démonter les accumulateurs. Ne pas
exposer les accus à des chocs mécaniques. En cas
d’endommagement et d’utilisation non conforme de
l’accu, des vapeurs et liquides nuisibles peuvent s’échap-
per. Les vapeurs peuvent irriter les voies respiratoires. Le
liquide qui sort de l’accumulateur peut provoquer des
irritations de la peau ou causer des brûlures.
Au cas où le liquide contenu dans les accumulateurs
aurait contaminé des objets se trouvant à proximité,
contrôlez les parties touchées, nettoyez-les ou, le cas
échéant, remplacez-les.
N’exposez pas l’accumulateur à la chaleur ni au feu. Ne
stockez pas l’accumulateur dans un endroit directement
exposé au soleil.
Ne retirez l’accumulateur de son emballage d’origine que
lorsqu’il doit être utilisé.
Avant tous travaux sur l’outil électrique, retirez l’accumu-
lateur de l’outil. Risque de blessures en cas de démarrage
non intentionnel de l’outil électrique.
Ne retirez l’accumulateur que lorsque l’outil électrique
est à l’arrêt.
Maintenez les accumulateurs hors de la portée des
enfants.
Tenez toujours l’accumulateur propre et protégez-le de
l’humidité et de l’eau. Nettoyez les raccords encrassés de
l’accumulateur et de l’outil électrique a l’aide d’un chiffon
sec et propre.
L
pCpeak
dB dB Niveau max. de pression acoustique
K... Incertitude
m/s2m/s2Valeur d’émission vibratoire suivant EN 60745
(somme vectorielle des trois axes directionnels)
h
m/s2m/s2Valeur d’émission vibratoire (vissage)
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
m, s, kg, A, mm, V,
W, Hz, N, °C, dB,
min, m/s2
Unités de base et unités dérivées du système
international SI.
Signe Unité internationale Unité nationale Explication
AVERTISSEMENT
OBJ_BUCH-0000000120-001.book Page 18 Wednesday, June 5, 2013 10:00 AM

19
fr
N’utilisez que des accumulateurs intacts d’origine FEIN
conçus pour votre outil électrique. Lors du travail avec et
lors du chargement d’accumulateurs d’un type ne conve-
nant pas à l’outil, d’accumulateurs endommagés, réparés
ou modifiés, d’accumulateurs contrefaits ou d’autres
fabricants, il y a danger d’incendie et/ou d’explosion.
Respectez les indications de sécurité de la notice d’utili-
sation du chargeur d’accumulateurs.
Vibrations mains-bras
L’amplitude d’oscillation indiquée dans ces instructions
d’utilisation a été mesurée conformément à la norme
EN 60745 et peut être utilisée pour une comparaison
d’outils électriques. Elle est également appropriée pour
une estimation préliminaire de la sollicitation vibratoire.
L’amplitude d’oscillation indiquée correspond aux utilisa-
tions principales de l’outil électrique. Si, toutefois, l’outil
électrique était utilisé pour d’autres applications, avec
d’autres outils de travail ou en cas d’un entretien insuffi-
sant, l’amplitude d’oscillation pourrait être différente.
Ceci peut augmenter considérablement la sollicitation
vibratoire pendant toute la durée du travail.
Pour une estimation précise de la sollicitation vibratoire,
il est recommandé de prendre aussi en considération les
espaces de temps pendant lesquels l’appareil est éteint ou
allumé, mais pas vraiment utilisé. Ceci peut réduire consi-
dérablement la sollicitation vibratoire pendant toute la
durée du travail.
Déterminez des mesures de protection supplémentaires
pour protéger l’utilisateur des effets des vibrations, tels
que par exemple : entretien de l’outil électrique et des
outils de travail, maintenir les mains chaudes, organisation
des opérations de travail.
Instructions d’utilisation.
L’outil électrique dispose d’un démarrage en douceur.
Lorsque le moteur s’arrête après un vissage correctement
effectué, une remise en marche n’est possible qu’au bout
de 0,8 sec. Ceci permet d’éviter un serrage excessif invo-
lontaire des vissages déjà correctement effectués.
Maniement de l’accumulateur.
N’utilisez et ne chargez l’accumulateur que dans la plage
de température de service admissible de l’accu de 0 °C –
45 °C (32 °F – 113 °F). Au début du processus de charge,
la température de l’accumulateur doit se situer dans la
plage de température de service de l’accu.
L’état de charge actuel en pourcentage de l’accumulateur
n’est indiqué que lorsque le moteur de l’outil électropor-
tatif est à l’arrêt.
L’électronique stoppe automatiquement le moteur pour
éviter toute décharge avancée de l’accumulateur.
Sélection du sens de rotation (voir page 7).
Si vous actionnez le commutateur du sens de rotation, un
bref signal acoustique se fait entendre.
En rotation gauche, les deux affichages LED clignotent
(rouge/vert).
Le sens de rotation choisie reste inchangé jusqu’à ce que
le commutateur du sens de rotation soit actionné de nou-
veau.
Un changement de l’accu n’entraîne pas de commutation
du sens de rotation.
Signification de l’affichage LED et des signaux
acoustiques de l’outil électrique (voir page 3).
L’affichage LED vert est allumé.
Le vissage a été effectué correctement. Le couple préré-
glé a été atteint.
L’affichage LED rouge est allumé et un bref signal acous-
tique se fait entendre.
Le vissage n’a pas été effectué correctement. Le couple
nécessaire n’a pas été atteint. Le vissage doit être effectué
une nouvelle fois.
L’affichage LED rouge est allumé et aucun signal acousti-
que ne se fait entendre.
Lors du montage de l’accu, le commutateur du sens de
rotation ou l’interrupteur Marche/Arrêt a été appuyé.
Relâchez les interrupteurs. Si l’affichage LED rouge
s’éteint, c’est que l’outil électrique est prêt à fonctionner.
Si l’affichage LED rouge ne s’éteint pas, c’est qu’il s’agit
d’une erreur de mémoire ou que l’interrupteur Marche/
Arrêt est défectueux. L’unité électronique est défectueu-
se et doit être remplacée par le service après-vente.
L’affichage LED rouge clignote (1 fois par seconde).
L´accu est déchargé (vide) et doit être remplacé. L’outil
électrique est bloqué et ne sera prêt à être remis en ser-
vice qu’au bout de 10 secondes env. d’état hors tension.
L’affichage LED rouge clignote (2 fois par seconde).
L’outil électrique est surchauffé, la protection de sur-
chauffe a été déclenchée. Une fois l’outil électrique
refroidi, il peut être de nouveau mis en service. Au cas où
la protection de surchauffe serait déclenchée plusieurs
fois de suite, faites contrôler l’outil électrique par le ser-
vice après-vente.
Les deux LED s’allument brièvement.
La visseuse sans fil se met en mode économie d’énergie.
Paramétrage
Les visseuses AccuTec peuvent être paramétrées libre-
ment dans certaines plages et diffèrent ainsi des program-
mes standard disponibles. Pour le réglage de ces solutions
spéciales un programme supplémentaire est nécessaire
pour le paramétrage. Ce programme se trouve sur la
carte USB jointe de l’adaptateur de programmation USB
disponible en accessoire. L’adaptateur de programmation
permet de transmettre les données à la visseuse. Le logi-
ciel actuel peut être téléchargé sur le site internet de FEIN
sous www.fein.com. Il se trouve dans le sous-menu
AccuTec dans la langue du pays respectif sélectionné.
Affichage
LED Explication Action
1–4LED
vertes Etat de charge en pourcentage Machine prête à l’emploi
Voyant
rouge per-
manent
L’accumulateur
est presque vide Charger l’accumulateur
Voyant
rouge cli-
gnotant
L’accumulateur
n’est pas prêt à
fonctionner
Mettre l’accumulateur
dans la plage de tempé-
rature de service de
l’accu, le charger
ensuite
OBJ_BUCH-0000000120-001.book Page 19 Wednesday, June 5, 2013 10:00 AM

20 fr
Travaux d’entretien et service après-
vente. En cas de conditions d’utilisation extrêmes,
lors du travail de matériaux métalliques, des
poussières conductrices pourraient se déposer
à l’intérieur de l’outil électrique. Soufflez souvent de l’air
comprimé sec et sans huile dans l’intérieur de l’outil élec-
trique à travers les fentes de ventilation.
Après avoir effectué 500 000 vissages, l’engrenage doit
être graissé au niveau du pignon du moteur ainsi que sur
l’axe des roues planétaires (graisse 3 21 60 014 23 0).
Vous trouverez la liste actuelle des pièces de rechange
pour cet outil électroportatif sur notre site
www.fein.com.
Si nécessaire, vous pouvez vous-même remplacer les élé-
ments suivants :
outils de travail, accu
Garantie.
La garantie du produit est valide conformément à la régle-
mentation légale en vigueur dans le pays où le produit est
mis sur le marché. Outre les obligations de garantie léga-
le, les appareils FEIN sont garantis conformément à notre
déclaration de garantie de fabricant.
Il se peut que seule une partie des accessoires décrits ou
représentés dans cette notice d’utilisation soit fournie
avec l’outil électrique.
Déclaration de conformité.
L’entreprise FEIN déclare sous sa propre responsabilité
que ce produit est en conformité avec les réglementa-
tions en vigueur indiquées à la dernière page de la présen-
te notice d’utilisation.
Dossier technique auprès de : C. & E. FEIN GmbH,
C-DB_IA, D-73529 Schwäbisch Gmünd
Protection de l’environnement, recyclage.
Rapportez les emballages, les outils électriques hors
d’usage et les accessoires dans un centre de recyclage res-
pectant les directives concernant la protection de l’envi-
ronnement.
N’éliminez les accumulateurs que lorsqu’ils sont déchar-
gés.
Si les accumulateurs ne sont pas complètement déchar-
gés, isolez par précaution le connecteur électrique a l’aide
d’un ruban adhésif pour les protéger contre les courts-
circuits.
OBJ_BUCH-0000000120-001.book Page 20 Wednesday, June 5, 2013 10:00 AM
