Festo CPX-FVDA-P Parts list manual

(de) Kurzbeschrei-
bung
(en) Brief descrip-
tion
(es) Descripción
resumida
(fr) Description
sommaire
(it) Breve descri-
zione
(sv) Snabbhand-
ledning
Ausgangsmodul
Output module
CPX-FVDA-P
748 923
1011NH

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH
2
Es bedeuten/Symbols/Símbolos/
Symboles/Simboli/Teckenförklaring:
Einbau und Inbetriebnahme nur von qualifi-
ziertem Fachpersonal, gemäß Bedienungs-
anleitung.
Warnung
Warning, Caution
Atención
Avertissement
Avvertenza
Varning
Hinweis
Please note
Por favor, observar
Note
Nota
Notera
Umwelt
Antipollution
Reciclaje
Recyclage
Riciclaggio
Återvinning
Zubehör
Accessories
Accesorios
Accessoires
Accessori
Tillbehör
Fitting and commissioning to be carried out
by qualified personnel only in accordance
with the operating instructions.
El montaje y la puesta en funcionamiento,
debe ser realizado exclusivamente por per-
sonal cualificado y siguiendo las instruccio-
nes de utilización.
Montage et mise en service uniquement par
du personnel agréé, conformément aux
instructions d’utilisation.
Montaggio e messa in funzione devono es-
sere effettuati da personale specializzato ed
autorizzato in confomità alle istruzioni per
l’uso.
Montering och idrifttagning får endast ut-
föras av auktoriserad fackkunnig personal i
enlighet med denna bruksanvisning.
Deutsch (Originalbetriebsanleitung) 3............................................
English (translation of the original instructions) 19...................................
Español (traducción del manual de instrucciones original) 35..........................
Français (traduction de la notice originale) 51.......................................
Italiano (traduzione delle istruzioni originali) 67.....................................
Svenska (översätting av originalbruksanvisningen) 83................................

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch 3
Deutsch – Ausgangsmodul CPX-FVDA-P
Inhaltsverzeichnis
1 Sicherheitsvorschriften 4........................................
Transport- und Lagerbedingungen 4...............................
Bestimmungsgemäße Verwendung 4...............................
Regeln zum Produktaufbau 5.....................................
Vorhersehbare Fehlanwendung 6..................................
Voraussetzungen für den Produkteinsatz 7..........................
Technische Voraussetzungen 7....................................
Einsatzbereich und Zulassungen 8.................................
Qualifikation des Fachpersonals 8.................................
Ausfälle aufgrund gemeinsamer Ursache (Common Cause Failure – CCF) 9
2 Produktidentifikation 9.........................................
3 Anschluss- und Anzeigeelemente 11...............................
4 Installationshinweise 11.........................................

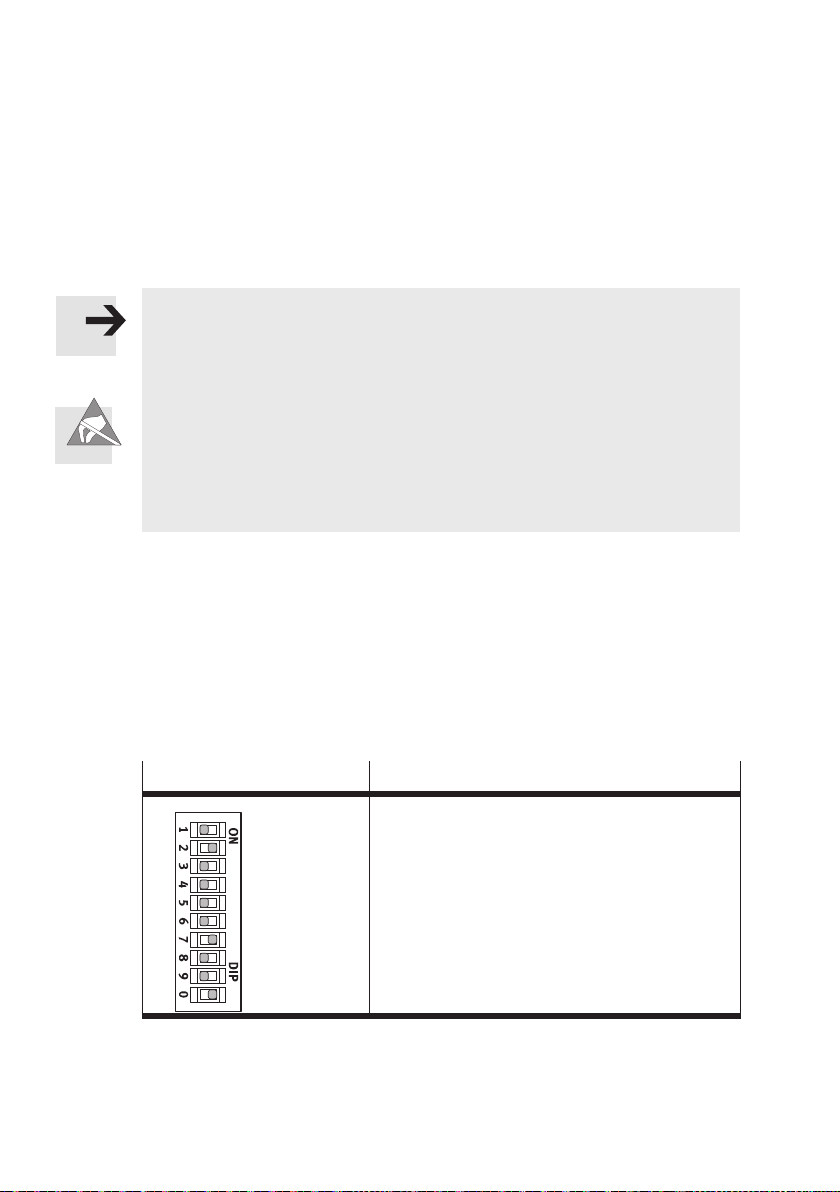

PROFIsafe-Adresse einstellen 12...................................
Demontage und Montage des Elektronikmoduls 13....................
Installation 14..................................................
Pin-Belegung 15.................................................
5 Inbetriebnahmehinweise 15......................................
6 Technische Daten 16.............................................

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch
4
1 Sicherheitsvorschriften
Hinweis
Elektronikmodule enthalten elektrostatisch gefährdete Bauelemente. Unsach-
gemäße Handhabung kann zur Beschädigung der Elektronikmodule führen.
SBeachten Sie die Handhabungsvorschriften für elektrostatisch gefährdete
Bauelemente.
SEntladen Sie sich vor dem Ein- oder Ausbau von Baugruppen elektrostatisch,
zum Schutz der Baugruppen vor Entladung statischer Elektrizität.
Hinweis
Kanal 1 und Kanal 2 müssen mindestens einmal pro Woche geschaltet werden,
um die bestimmungsgemäße Verwendung dieser Kanäle sicherzustellen.
Transport- und Lagerbedingungen
SSchützen Sie das Produkt bei Transport und Lagerung vor unzulässigen Bean-
spruchungen wie mechanischen Belastungen, unzulässigen Temperaturen,
Feuchtigkeit und aggressiven Atmosphären.
SLagern und transportieren Sie das Produkt in der Originalverpackung. Die Ori-
ginalverpackung bietet ausreichenden Schutz vor üblichen Beanspruchungen.
Bestimmungsgemäße Verwendung
Das Modul kann bestimmungsgemäß zum Erreichen der Sicherheitsfunktion:
– Sicheres Abschalten angeschlossener Verbraucher
eingesetzt werden, wenn im abgeschalteten Zustand die angeschlossenen Ver-
braucher in den sicheren Zustand gehen.
Diese Funktion wird realisiert durch zweikanaliges Abschalten folgender Lastspan-
nungsversorgungen des CPX-Terminals:
– Lastspannungsversorgungsstrang für Ventile UVAL des CPX-Terminals (Kanal 0
des Moduls). Hierüber werden rechtsseitig montierte Module der Ventilinsel-
pneumatik des CPX-Terminals versorgt

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch 5
– zwei über die Anschlusstechnik des Moduls bereitgestellte Ausgänge (Kanal 1
und Kanal 2 des Moduls).
Zusätzlich wird über die Anschlusstechnik des Moduls die nicht geschaltete Span-
nung UVAL als Betriebsspannung für die externen Komponenten (24 V) zur Verfü-
gung gestellt (Hilfsversorgung).
Das Ausgangsmodul CPX-FVDA-P ist ein Produkt mit sicherheitsrelevanten
Funktionen und zum Einbau in Maschinen bzw. automatisierungstechnischen
Anlagenbestimmtundfolgendermaßeneinzusetzen:
– im technisch einwandfreien Zustand
– im Originalzustand ohne eigenmächtige Veränderungen
– ausschließlich in Verbindung mit den hier genannten Komponenten des CPX-
Terminals (siehe auch www.festo.com/catalogue)
– innerhalb der durch die technischen Daten definierten Grenzen des Produkts
(siehe Kapitel 6)
– im Industriebereich.
Beachten Sie, dass die sicherheitstechnischen Systemgrenzen des Ausgangsmo-
duls seine physikalischen Grenzen sind.
Hinweis
Bei Schäden, die aus unbefugten Eingriffen oder nicht bestimmungsgemäßen
Gebrauch entstehen, erlischt der Gewährleistungs- und Haftungsanspruch ge-
genüber dem Hersteller.
Die Funktionsfähigkeit der Sicherheitseinrichtung ist in angemessenen Zeitabstän-
den zu prüfen. Es liegt in der Verantwortung des Betreibers, die Art der Überprü-
fung und die Zeitabstände im genannten Zeitraum zu wählen. Die Prüfung ist so
durchzuführen, dass die einwandfreie Funktion der Sicherheitseinrichtung im
Zusammenwirken aller Komponenten nachgewiesen wird.
Regeln zum Produktaufbau
– Das Ausgangsmodul CPX-FVDA-P darf ausschließlich innerhalb der Standard-
variante des CPX-Terminals von Festo eingesetzt werden.
– Der Betrieb ist nur in Verbindung mit folgenden PROFIsafe-fähigen CPX-Bus-
knoten ab Revisions-Code Rev. 18 zulässig (siehe Typenschild Busknoten):
– CPX-FB33 (Netzwerk-Protokoll PROFINET IO)

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch
6
– CPX-FB34 (Netzwerk-Protokoll PROFINET IO) oder
– CPX-FB35 (Netzwerk-Protokoll PROFINET IO)
– Der Betrieb innerhalb von CPX-Ventilinseln ist nur bei CPX-Ventilinseln mit
VTSA-Pneumatik vom Typ 44 und Typ 45 zulässig.
– Je CPX-Terminal bzw. je CPX-Ventilinsel darf maximal ein Ausgangsmodul
CPX-FVDA-P eingesetzt werden.
– Das Ausgangsmodul CPX-FVDA-P darf nur direkt neben dem Pneumatik-Inter-
face für VTSA-Pneumatik bzw. nur direkt neben die rechte Endplatte installiert
werden.
– Zum Aufbau des Moduls sind nur folgende Komponenten zulässig:
– Verkettungsblock CPX-M-GE-EV-FVO
– Anschlussblock CPX-M-4-M12X2-5POL.
Vorhersehbare Fehlanwendung
Zu den vorhersehbaren Fehlanwendungen gehören:
– der Einsatz im Außenbereich
– der Einsatz im nicht-industriellen Bereich
– der Einsatz außerhalb der durch die technischen Daten definierten Grenzen
des Produkts
– eigenmächtige Veränderungen
– der Einsatz in Kombination mit Verbrauchern, bei denen das Abschalten zu
gefährlichen Bewegungen oder Zuständen führen kann
Hinweis
Unzulässig ist der Aufbau des Ausgangsmoduls CPX-FVDA-P mit hier nicht
genannten Anschluss- und Verkettungsblöcken.
Unzulässig ist der Einsatz des Moduls innerhalb:
– eines CPX-Terminal, das mit einem CPX-FEC bestückt ist
– eines CPX-Terminal, das miteinemCPX-CECbestücktist
– einer CPX-Ventilinsel mit Pneumatik, die nicht vom Typ VTSA ist.
– eines CPX-Terminals der Variante P.
Reparaturen am Modul sind unzulässig! Bei unerlaubten Reparaturen erlischt
die Zulassung des Moduls!

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch 7
Hinweis
Bei Schäden, die aus unbefugten Eingriffen oder nicht bestimmungsgemäßen
Gebrauch entstehen, erlischt der Gewährleistungs- und Haftungsanspruch
gegenüber dem Hersteller.
Ausführliche Informationen über das Produkt, die unterstützten Produktausführun-
gen und erforderlichen Software-Stände sowie die zulässigen Komponenten von
CPX finden Sie in der Beschreibung zum Produkt Typ P.BE-CPX-SYS-F-... (siehe
www.festo.com). Informationen über zulässige Konfigurationen des CPX-Terminals
in Verbindung mit dem Modul finden Sie auch im Katalog (siehe
www.festo.com/catalogue).
Voraussetzungen für den Produkteinsatz
SStellen Sie diese Beschreibung dem Konstrukteur, Monteur und dem für die
Inbetriebnahme zuständigen Personal der Maschine oder Anlage, an der
dieses Produkt zum Einsatz kommt, zur Verfügung.
SBewahren Sie diese Beschreibung während des gesamten Produktlebens-
zyklus auf.
SStellen Sie sicher, dass die Vorgaben der Dokumentation stets eingehalten
werden. Berücksichtigen Sie hierbei auch die Dokumentation zu den weiteren
Komponenten und Modulen (z. B. Busknoten, Pneumatik usw.).
SBerücksichtigen Sie die für den Bestimmungsort geltenden gesetzlichen Rege-
lungen sowie:
– Vorschriften und Normen,
– Regelungen der Prüforganisationen und Versicherungen,
– nationale Bestimmungen.
SFühren Sie die Montage fachgerecht aus. Zur Erhaltung der IP-Schutzart: An-
schlussdeckel dicht schließen, Kabeleinführung fachgerecht montieren, nicht
benutzte Anschlüsse mit Blindstopfen verschließen.
Technische Voraussetzungen
Allgemeine, stets zu beachtende Hinweise für den ordnungsgemäßen und sicheren
Einsatz des Produkts:
SHalten Sie die angegebenen Grenzwerte ein (z. B. Betriebsmedium, Drücke,
Kräfte, Momente, Temperaturen, Spannungen, Ströme).

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch
8
Nur die Einhaltung der Grenzwerte bzw. der Belastungsgrenzen ermöglicht ein
Betreiben des Produkts gemäß der einschlägigen Sicherheitsrichtlinien.
SBeachten Sie beim Anschluss handelsüblicher Zusatzkomponenten ebenfalls
die angegebenen Grenzwerte für Temperaturen, elektrische Daten, Momente
usw. einzuhalten.
SBeachten Sie die Hinweise und Warnungen in dieser Beschreibung.
SVerwenden Sie das Produkt wie unter “Bestimmungsgemäße Verwendung”
beschrieben.
Einsatzbereich und Zulassungen
Das Produkt ist ein Sicherheitsbauteil nach Maschinenrichtlinie 2006/42/EG und
mit dem CE-Kennzeichen versehen.
Normen und Prüfwerte, die das Produkt einhält und erfüllt, finden Sie im Abschnitt
Technische Daten. Die produktrelevanten EG-Richtlinien entnehmen Sie bitte der
Konformitätserklärung.
Zertifikate und Konformitätserklärungen zu diesem Produkt finden Sie auf
www.festo.com.
SBeachten Sie, dass sich die Einhaltung der genannten Normen auf das Aus-
gangsmodul CPX-FVDA-P beschränkt. Aus Sicht des Ausgangsmoduls wird der
nachfolgende Teil des CPX-Terminals bzw. der Ventilinsel wie ein extern ange-
schlossenes Gerät behandelt.
Qualifikation des Fachpersonals
Das Gerät darf nur von ausgebildeten Fachleuten der Steuerungs- und Automati-
sierungstechnik in Betrieb genommen werden, die vertraut sind mit:
– der Installation und dem Betrieb von Steuerungssystemen
– den geltenden Vorschriften zum Betrieb sicherheitstechnischer Anlagen
– den geltenden Vorschriften zur Unfallverhütung und Arbeitssicherheit und
– der Dokumentation zum Produkt.

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch 9
Hinweis
Arbeiten an sicherheitstechnischen Systemen dürfen nur von berechtigten,
sicherheitstechnisch sachkundigen Fachleuten durchgeführt werden.
Ausfälle aufgrund gemeinsamer Ursache (Common Cause Failure – CCF)
Ausfälle aufgrund gemeinsamer Ursache bewirken den Verlust der Sicherheits-
funktion, da in diesem Fall beide Kanäle in einem zweikanaligen System gleichzei-
tig ausfallen.
Durch folgende Maßnahmen stellen Sie sicher, dass Ausfälle aufgrund gemeinsa-
mer Ursache vermieden werden:
– Betriebsspannungsgrenzen einhalten
– Temperaturbereich einhalten.
2 Produktidentifikation
Zur Produktidentifikation dient die Modulkennung und das Typenschild des Pro-
dukts. Die Modulkennung ist durch die transparente Abdeckung des Anschluss-
blocks sichtbar.
Modulkennung Bedeutung
1
– Modulkennung 1;
FVDOP (F=Safety; V=Valves; D=Digital;
O=Outputs; P=PROFIsafe)
Bild 1: Modulkennung des Ausgangsmoduls CPX-FVDA-P

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch
10
Position des Typenschilds Bild 4 6.
Typenschild (Beispiel) Bedeutung
2
3
4
5
6
1
7
Typenschild
– Typenbezeichnung 1
– Teilenummer 21)
– Revisionsstand (hier R01) 3
– Seriennummer dargestellt als Datamatrix-
Code 42)
– Hersteller und Herstelleradresse 5
– 14-stellige Seriennummer 62)
– Fertigungszeitraum (verschlüsselt, hier
A5) 73)
1) Teilenummer des Elektronikmoduls CPX-FVDA-P
2) Ermöglicht die Rückverfolgbarkeit des Produkts.
3) Siehe Beschreibung zum Produkt Typ P.BE-CPX-SYS-F-...

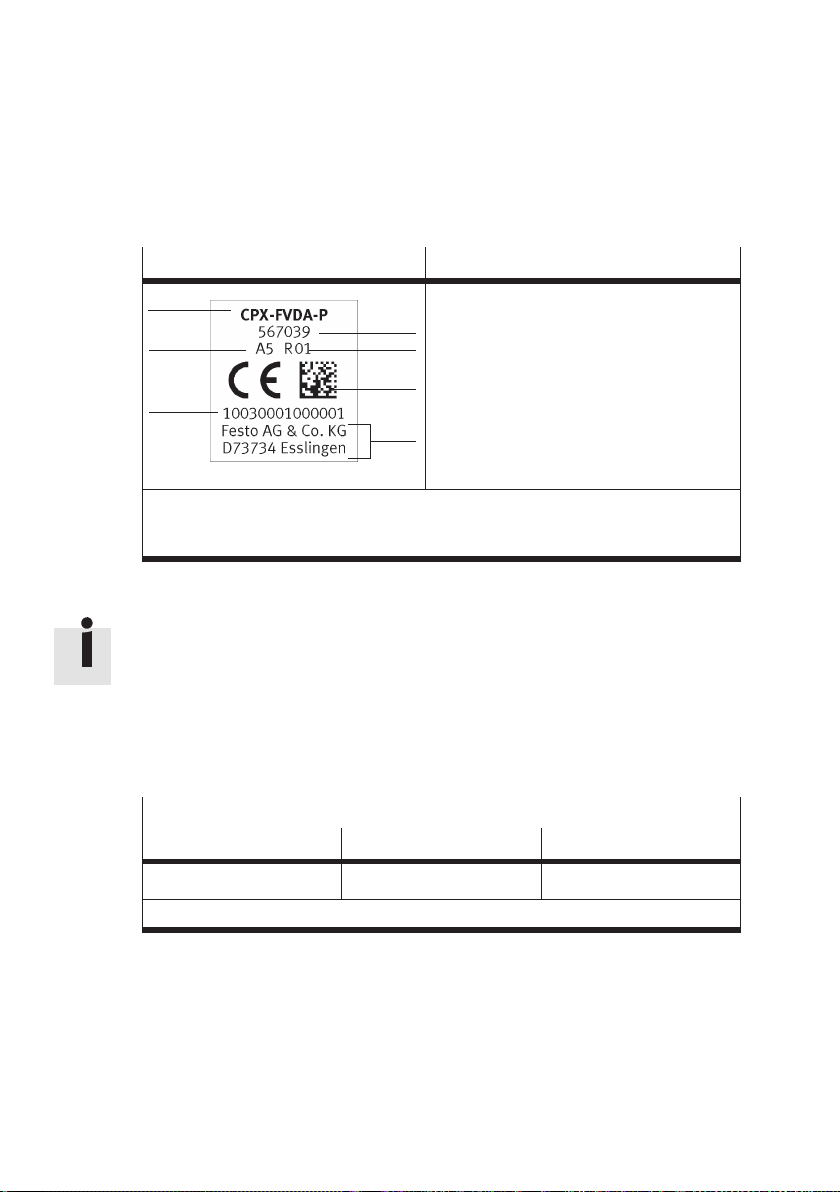

Bild 2:Typenschild des Ausgangsmoduls CPX-FVDA-P
Weitere Informationen hierzu finden Sie in der Beschreibung P.BE.CPX-SYS-F-...
SPrüfen Sie vor dem Austausch eines Moduls, ob der Revisions-Code des Bus-
knotens den Anforderungen des Moduls entspricht.
Die vorliegende Kurzbeschreibung bezieht sich ausschließlich auf folgende
Revisionen:
Gültigkeitsbereich der vorliegenden Kurzbeschreibung
Typ Teilenummer Revision 1)
CPX-FVDA-P 567039 R0x
1) x steht hier für eine einstellige Zahl von 1 bis 9 (siehe auch Bild 2 3)
Bild 3:Gültigkeitsbereich

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch 11
3 Anschluss- und Anzeigeelemente
Aufbau des Ausgangsmoduls Beschreibung
1
2
3
4
5
6
7
8
9
– Anschlussblock
CPX-M-4-M12X2-5POL 1
–ElektronikmodulCPX-FVDA-P 2
– DIL-Schalter für PROFIsafe-Adresse 3
–Mechanische Kodierung 4
– Verkettungsblock mit Stromschienen
CPX-M-GE-EV-FVO 5
– Typenschild (auf der Unterseite) 6
– Elektrische Steckverbindung 7
–LEDsdesModuls8
– Schrauben, Anzugsdrehmoment
0,9 ... 1,1 Nm 9

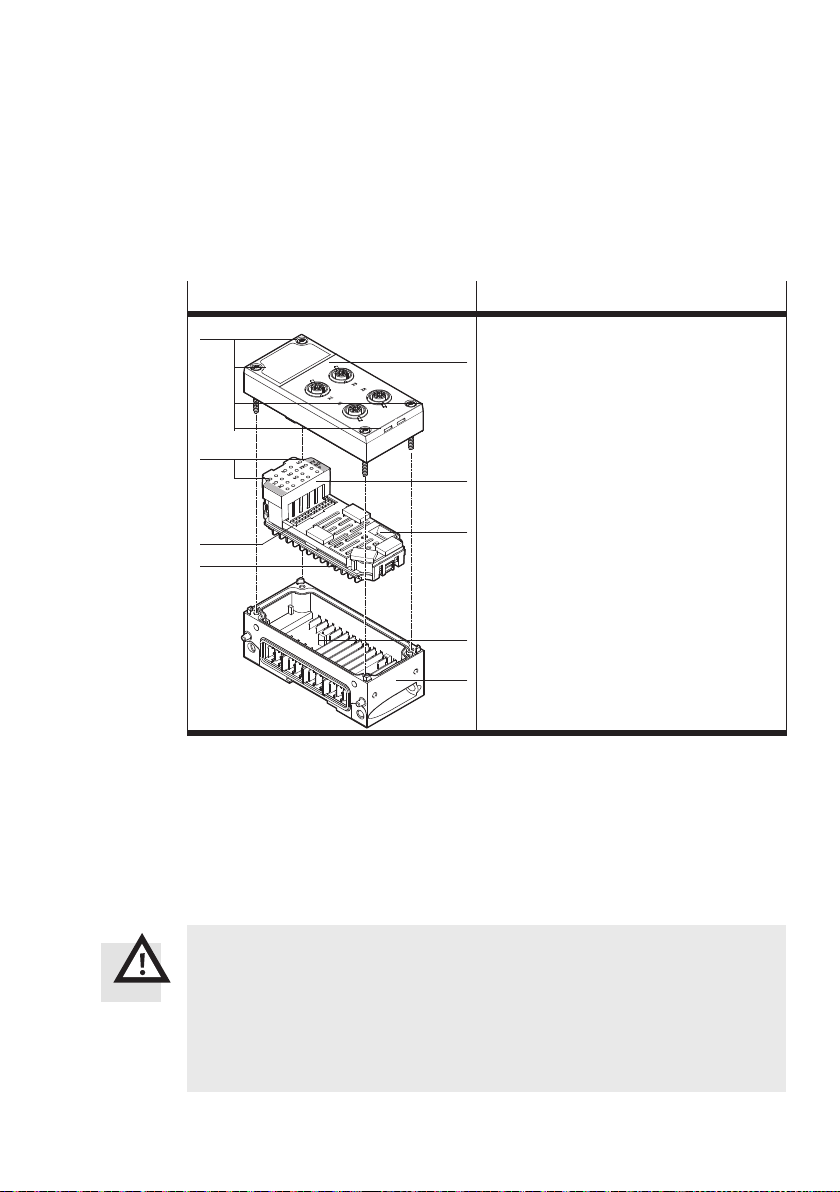

Bild 4: Aufbau des Ausgangsmoduls CPX-FVDA-P
Der Einsatz nicht genannter Anschluss- und Verkettungsblöcke ist unzulässig.
4 Installationshinweise
Warnung
SVerwenden Sie für die elektrische Versorgung ausschließlich PELV-Strom-
kreise nach IEC/EN 60204-1 (Protective Extra-Low Voltage, PELV).
Berücksichtigen Sie zusätzlich die allgemeinen Anforderungen an PELV-
Stromkreise gemäß der IEC/EN 60204-1.
SVerwenden Sie ausschließlich Stromquellen die eine sichere elektrische
Trennung der Betriebsspannung nach IEC/EN 60204-1 gewährleisten.

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch
12
Durch die Verwendung von PELV-Stromkreisen wird der Schutz gegen elektrischen
Schlag (Schutz gegen direktes und indirektes Berühren) nach IEC/EN 60204-1
sichergestellt (Elektrische Ausrüstung von Maschinen, Allgemeine Anforderungen).
Hinweis
Unsachgemäße Handhabung kann zur Beschädigung der Elektronikmodule
führen.
SSchalten Sie zuerst die Versorgungsspannungen aus, bevor Sie Montage-
und Installationsarbeiten durchführen.
SElektrische Spannungsversorgungen erst einschalten, wenn das Produkt
vollständig montiert ist und alle Installationsarbeiten abgeschlossen sind.
SElektronikmodule enthalten elektrostatisch gefährdete Bauelemente. Berüh-
ren Sie deshalb keine Bauelemente. Beachten Sie die Handhabungsvorschrif-
ten für elektrostatisch gefährdete Bauelemente.
PROFIsafe-Adresse einstellen
Zur Kommunikation via PROFIsafe muss am Abschaltmodul mit einem 10fach-DIL-
Schalter die korrekte PROFISafe-Adresse binär kodiert eingestellt werden. Zulässig
sind die PROFIsafe-Adressen im Bereich von 1 bis 1023. Der DIL-Schalter befindet
sich direkt auf dem Elektronikmodul und kann bei demontiertem Anschlussblock
eingestellt werden. Den DIL-Schalter mit Adressierungsbeispielen zeigt folgendes
Bild.
10fach-DIL-Schalter Adressierungsbeispiel
1
2
4
8
16
32
64
128
256
512
2 + 64 + 512 = 578
Bild 5: 10fach-DIL-Schalter des Ausgangsmoduls CPX-FVDA-P

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch 13
Hinweis
Der DIL-Schalter ist aufgrund seiner Baugröße ein mechanisch empfindliches
Bauteil.
SVerwenden Sie zum Einstellen ein geeignetes, kleines stumpfes Werkzeug
(z. B. Uhrmacherschraubendreher) und gehen Sie dabei sehr behutsam vor.
1. Schalten Sie die Spannungsversorgungen des CPX-Terminal aus.
2. Nehmen Sie den montierten Anschlussblock ab (siehe Bild 4).
3. Stellen Sie vorsichtig mit einem geeigneten Werkzeug, z. B. mit einem kleinen
Uhrmacherschraubendreher, den DIL-Schalter wie gewünscht ein.
4. Montieren Sie den Anschlussblock wieder. Hierbei Anzugsdrehmomente
beachten!.
Demontage und Montage des Elektronikmoduls
Hinweis
Unsachgemäße Handhabung kann zur Beschädigung der Elektronikmodule
führen.
SElektronikmodul nie unter Spannung vom Verkettungsblock abziehen oder in
den Verkettungsblock eindrücken!
Um Fehler bei der Montage zu vermeiden, ist sowohl der Verkettungsblock
CPX-M-GE-EV-FVO als auch das Elektronikmodul CPX-FVDA-P mechanisch kodiert.
Die Kodierung verhindert, dass sich ein anderes Modul in den Verkettungsblock
stecken lässt oder das Modul in einen falschen Verkettungsblock gesteckt werden
kann.
Die am Anschlussblock angeschlossenen Stecker können bei der Demontage des
Anschlussblocks montiert bleiben.
Elektronikmodul demontieren – siehe Bild 4:
1. Betriebs- und Lastspannungsversorgungen abschalten.
2. Schrauben 9herausdrehen und Anschlussblock 1vorsichtig abheben.
3. Bei Bedarf: Elektronikmodul 2vorsichtig von den Stromschienen abziehen.

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch
14
Elektronikmodul montieren – siehe Bild 4:
Hinweis
Gehen Sie schonend mit den Komponenten um. Achten Sie besonders auf Fol-
gendes:
SDer Metall-Verkettungsblock muss sauber und frei von Fremdkörpern sein,
insbesondere im Bereich der Kontaktschienen.
SEinhaltung der angegebenen Drehmomente.
SVerschraubung ohne Verzug und mechanische Spannung.
SPrüfen der Dichtungen auf Beschädigung.
SSaubere Anschlussflächen (Dichtwirkung, Vermeidung von Kontaktfehlern).
1. Betriebs- und Lastspannungsversorgungen abschalten.
2. Elektronikmodul 2lagerichtig ausrichten und vorsichtig in den Verkettungs-
block 5eindrücken.
3. Dichtung und Dichtflächen prüfen, Anschlussblock 1lagerichtig ausrichten
und aufsetzen.
4. Schrauben 9so ansetzen, dass die vorhandenen Gewindegänge genutzt
werden. Von Hand über Kreuz anziehen. Anziehdrehmoment 0,9 ... 1,1 Nm.
Installation
Hinweis
Beachten Sie beim Anschluss von Verbrauchern an Kanal 1 (CH1) und 2 (CH2)
die Hinweise in der Beschreibung P.BE.CPX-SYS-F-... .
Hinweis
Die Querschlussüberwachung überwacht geräteeigene Stromkreise. Quer-
schlüsse zu fremden Stromkreisen müssen z. B. durch geeignete Installations-
maßnahmen anwenderseitig ausgeschlossen werden.

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch 15
Pin-Belegung
CPX-FVDA-P mit Anschlussblock CPX-M-4-M12X2-5POL
Pin-Belegung X1, X2 Pin-Belegung X3, X4
2
2
3
3
1
1
5
5
4
4
X1
X2
Buchse X1
1: 0V CH1 1)
2: +24V CH1 1)
3: F–DO(M) CH1 2)
4: F–DO(P) CH1 2)
5: FE
Buchse X2
1: 0V CH2 1)
2: +24V CH2 1)
3: F–DO(M) CH2 2)
4: F–DO(P) CH2 2)
5: FE
2
2
3
3
1
1
5
5
4
4
X3
X4
Buchse X3
1: n.c.
2: n.c.
3: n.c.
4: n.c.
5: FE
Buchse X4
1: n.c.
2: n.c.
3: n.c.
4: n.c.
5: FE
FE = Funktionserde
n.c. = frei (not connected)
1) Ungeschaltete Spannung UVAL nutzbar zur Versorgung intelligenter Lastsysteme
(Hilfsversorgung)
2) Alle Ausgangsspannungen sind ebenfalls von der internen Stromschiene UVAL abge-
leitet
Bild 6
Das Metallgewinde des Anschlussblocks CPX-M-4-M12X2-5POL ist intern mit Pin 5
(Funktionserde FE) verbunden.
5 Inbetriebnahmehinweise
Die Funktionsfähigkeit der Sicherheitseinrichtung ist in angemessenen Zeitabstän-
den zu prüfen. Es liegt in der Verantwortung des Betreibers, die Art der Überprü-
fung und die Zeitabstände im genannten Zeitraum zu wählen. Die Prüfung ist so
durchzuführen, dass die einwandfreie Funktion der Sicherheitseinrichtung im
Zusammenwirken aller Komponenten nachgewiesen wird.
Weitere Informationen zur Inbetriebnahme finden Sie in der Beschreibung
P.BE.CPX-SYS-F-...

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch
16
6 Technische Daten
Tec hn is ch e Da te n CPX-FVDA-P
Allgemeine Technische Daten CPX-Terminal Siehe CPX-Systembeschreibung
(P.BE-CPX-SYS...)
Elektrische Kennwerte
– Nennbetriebsspannung DC [V DC] 24
– Zulässige Spannungsschwankungen [%] -15 ... +20
– Betriebsspannung bei Abgriff von Strom-
schiene 24 V VAL und 0 V VAL (integrierter
Verpolschutz)
[V DC] 20,4 ... 28,8
– Restwelligkeit (innerhalb Tol.) [Vss ] 2
– Spannungseinbruch Überbrückungszeit
UVAL
[ms] 2
– Eigenstromaufnahme bei Nennbetriebs-
spannung
[mA] für Ventile (von UVAL): typ. 65
für Elektronik (von UEL/SEN): typ. 25
– Unterspannungsüberwachung UVAL U < 20 V für t > 200 ms
– Überspannungsüberwachung UVAL U > 29,5 V für t > 200 ms
– Betriebsspannung bei Abgriff von Strom-
schiene 5 V und 0 V
[V] 5±5%
– Potenzialtrennung zwischen VEL,SEN
(resp. 5 V CBUS) und V VAL
[V rms] min. 500
– Potentialtrennung Kanal - Interner Bus Ja, bei Zwischeneinspeisung
– Potentialtrennung Kanal - Kanal nein
– Potenzialbezug der Kanäle UVAL
– Max. Stromversorgung CH0 (Laststrom) [A] 1,5
– Max. Stromversorgung CH1, CH2
(Laststrom je Kanal)
[A] 0,5 (12 W Lampenlast)
– Max. Laststrom je ungeschaltete Span-
nung UVAL (Hilfsversorgung)
[A] 2,5

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch 17
Technische Daten CPX-FVDA-P
– Max. Spitzenstrom je Kanal [A] 5, für t < 50 ms
– Max. Summenstrom pro Modul [A] 5
– Spannungsabfall je Kanal bei Dauerlast [V] max. 0,6
– Drahtbrucherkennung (CH1, CH2) parametrierbar, IL<ca.50mA
– Leitungslänge (CH1, CH2) [m] max. 200
– Lastkapazität gegen FE [nF] max. 100
– Lastkapazität P-M [µF] max. 2,2
– Lastinduktivität [mH] 1000 bei 150 mA, 100 bei 600 mA;
Kennlinie siehe Beschreibung Typ
P.BE-CPX-SYS-F-...
– Absicherung (Kurzschluss) int. el. Sicherung pro Kanal
– Schaltlogik Ausgänge PM-schaltend
Funktionskennwerte
–Modulcode 193d (C1h)
–Submodulcode 1d (01h)
Sicherheitskennwerte
– Sicherheitsfunktion – sicheres Abschalten der Ausgangska-
näle gem. EN 61508 mit SIL3
– sicheres Abschalten der Ausgangska-
näle gem. ISO 13849 mit Kat. 3 und PL e
– sicheres Abschalten der Ausgangska-
näle gem. EN 62061 mit SIL CL3
– Safety Integrity Level (SIL) Sicher Abschalten / SIL 3
– Performance Level (PL) Sicher Abschalten / Kat. 3, Pl e
– Abschaltschema je Kanal P- und M-schaltend
– Diagnose externer Kanalfehler – zyklische Überprüfung auf Funktion
– zyklische Überprüfung auf Fremdein-
speisung
– zyklische Überprüfung auf Querschluss

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH Deutsch
18
Tec hn is ch e Da te n CPX-FVDA-P
– Reaktionszeit auf interne Fehler [ms] < 100
– Reaktionszeit auf externe Kanalfehler [ms] < 220
– Reaktionszeit auf Abschaltbefehl (typ.) [ms] <10
– Max. Reaktionszeit auf Abschaltbefehl [ms] F_WD_TIME + 16
– DCavg (Mittlerer Diagnosedeckungs-
grad) 1)
[%] 91
– HFT (Hardware Failure Tolerance) 1
– SFF (Safe Failure Fraction) [%] 97
– PFH (Wahrscheinlichkeit eines gefahr-
bringen den Ausfalls pro Stunde) 2)
<1,3x10
-10
–MTTF
d[Jahre] 1709
– CCF-Maßnahmen 3) – Betriebsspannungsgrenzen einhalten
– Temperaturbereich einhalten
– Sicherheitsprotokoll PROFIsafe Profile Version 2.4 4)
Umgebungskennwerte
– Umgebungstemperatur im Betrieb [°C] - 5... + 50
– Umgebungstemperatur bei der Lagerung [°C] -20...+ 70
– relative Luftfeuchtigkeit (nicht kondensie-
rend)
[%] 5...90
– Schutzart nach EN 60 529 Abhängig vom Anschlussblock 5)
CE-Zeichen (Konformitätserklärung siehe
www.festo.com)
nach EU-Maschinen-Richtlinie
1) Average diagnostic coverage
2) PFH: Probability of dangerous failure per hour
3) Maßnahmen zur Vermeidung von Ausfälle aufgrund gemeinsamer Ursache
(CCF: Common Cause Failure)
4) Profile for Safety Technology on PROFIBUS DP and PROFINET IO; Version 2.4, March 2007
5) Siehe Technische Daten zum Anschlussblock in der Beschreibung P.BE-CPX-SYS-F-....
Bild 7

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH English 19
English – Output module CPX-FVDA-P...
Contents
1 Safety instructionsEnglish 20.....................................
Transport and storage conditions 20................................
Intended use 20.................................................
Product assembly rules 21........................................
Foreseeable misuse 22...........................................
Requirements for product use 23...................................
Technical requirements 23.........................................
Range of applications and certifications 24...........................
Qualification of specialist personnel 24..............................
Common cause failures (CCFs) 25...................................
2 Product identification 25.........................................
3 Connection and display components 27.............................
4 Installation instructions 27.......................................
Setting the PROFIsafe address 28...................................
Dismantling/assembling the electronics module 29....................
Installation 30..................................................
Pin assignment 31...............................................
5 Instructions on commissioning 31.................................
6Technicaldata 32...............................................

CPX-FVDA-P...
Festo CPX-FVDA-P... 1011NH English
20
1 Safety instructions
Note
Electronics modules contain electrostatically sensitive devices. Improper hand-
ling can cause damage to the electronic modules.
SObserve the handling specifications for electrostatically sensitive devices.
SDischarge yourself before installing or removing sub-assemblies to protect
the sub-assemblies from static discharges.
Note
Channel 1 and channel 2 must be connected at least once a week to ensure that
the channels work properly.
Transport and storage conditions
SDuring transportation and storage, protect the product against excessive
stresses such as mechanical loads, excessive temperatures, humidity and
aggressive atmospheres.
SStore and transport the product in the original packaging. The original pack-
aging provides adequate protection against normal loads.
Intended use
The module can provide its intended safety function:
– Safe disconnection of connected loads
if the connected loads are in a safe condition when disconnected.
This function is achieved by two-channel disconnection of the following load
voltage supplies in the CPX terminal.
– Load voltage supply line for valves UVAL in CPX terminal (module channel 0).
This is used to supply valve terminal pneumatic modules in the CPX terminal
fitted on the right-hand side
– Two outputs provided by the module connection technology (module channel 1
and channel 2).
