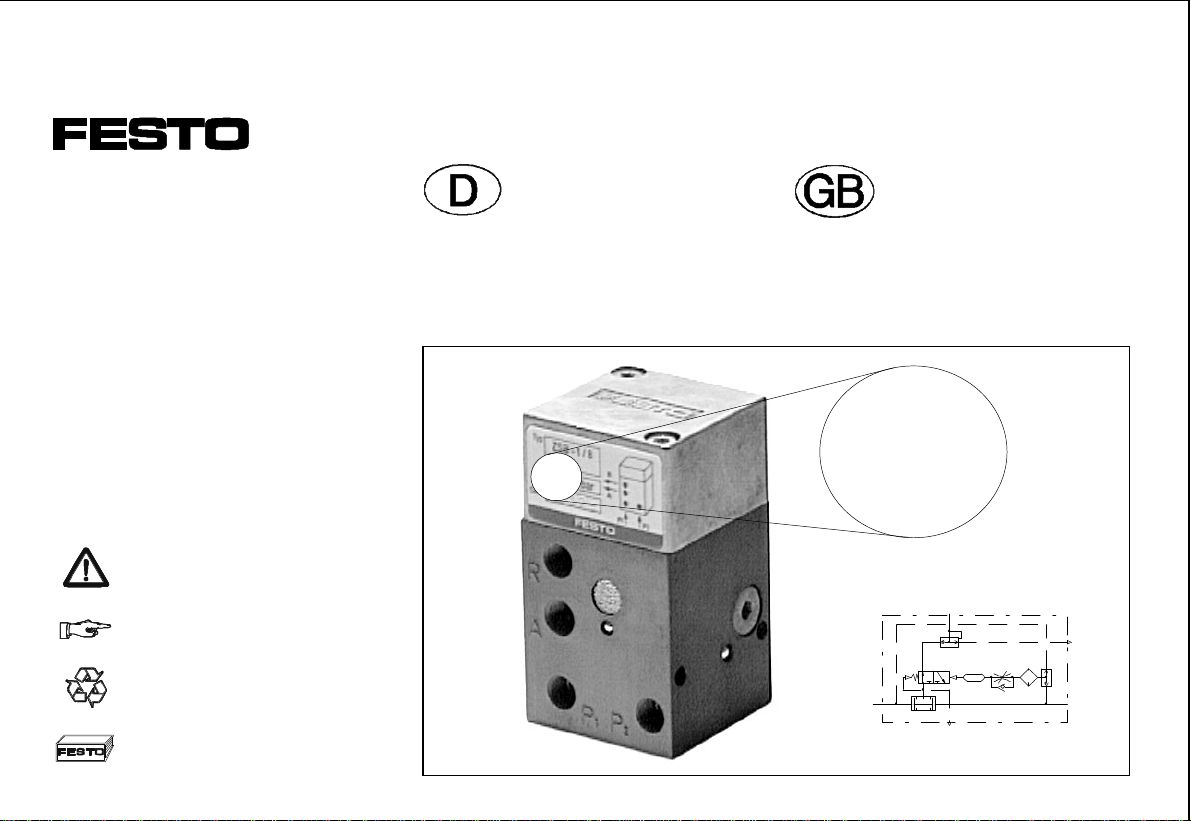

Festo ZSB-1/8 User manual

Bedienungsanleitung
Pneumatischer
Zweihandsteuerblock
Typ ZSB-1/8
Sicherheitsbauteil nach ...*)
Operating instructions
Pneumatic
two-hand control unit
Type ZSB-1/8
Safety component as per ...*)
Einbau und Inbetriebnahme
nur von autorisiertem Fachpersonal,
gemäß Bedienungsanleitung.
Fitting and commissioning to be
carried out by qualified personnel
only in accordance with the operating
instructions.
Es bedeuten/Symbols:
Warnung
Warning, Caution
Hinweis
Note
Recycling
Recycling
Zubehör
Accessories
369 250
*)... prEN 574
Typ III A
Type III A
3 (R)
2 (A)
3 (R)
1 (P )
2 2
1 (P )
1 1
9610 NH D/GB 1

2
1
5
4
3
6

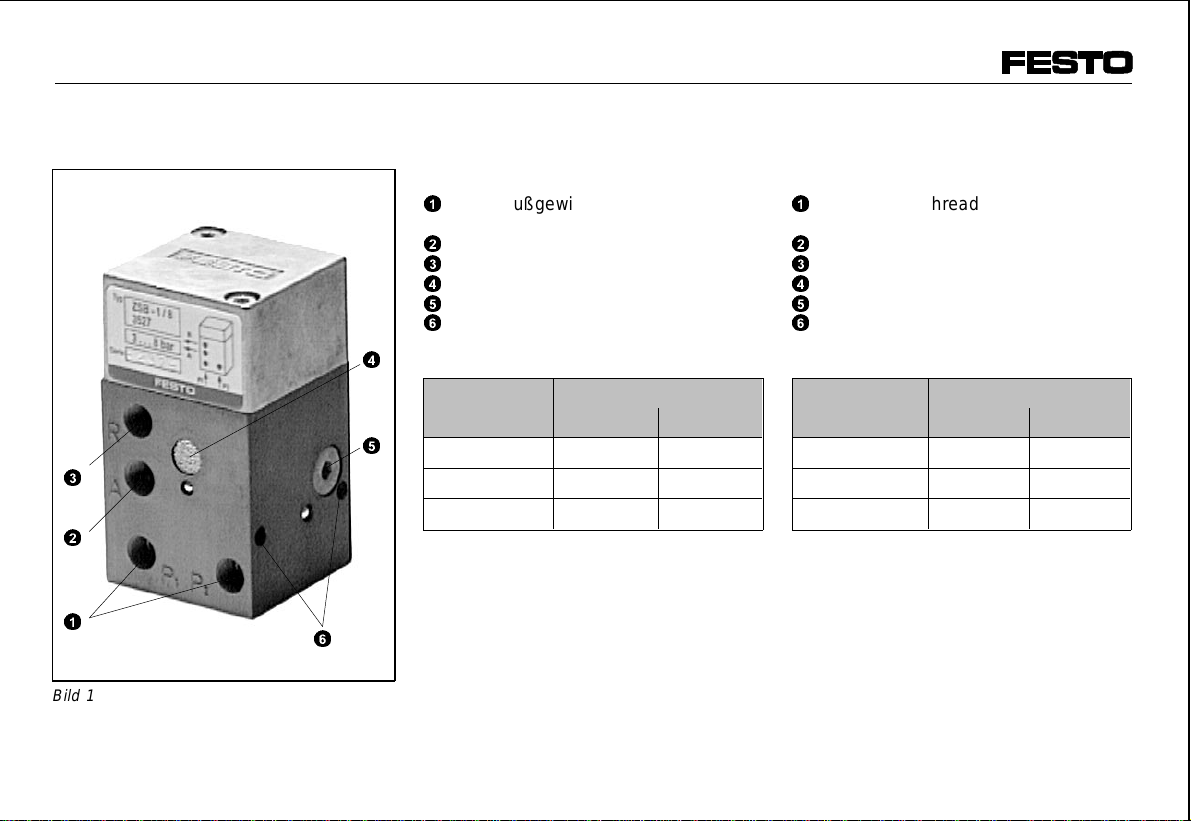

Bild 1/Fig. 1
Bedienteile und Anschlüsse
1
2
3
4
5
6
Anschlußgewinde für Eingänge
P1und P2
Anschlußgewinde für Ausgang A
Anschlußgewinde für Entlüftung R
Filter
Schraube mit Filterelement
Durchgangsbohrungen zur
Befestigung
Bezeichnung
alt neu
Eingangsdruck P1und P211und 12
Ausgangsdruck A 2
Entlüftung R 3
Bild 2
Operating parts and
connections
1
2
3
4
5
6
Connecting thread for inputs
P1and P2
Connecting thread for output A
Connecting thread for exhaust R
Filter
Screw with filter element
Through holes for fastening
Designation
old new
Input pressure P1and P211and 12
Output pressure A 2
Exhaust R 3
Fig. 2
1
ZSB-1/8
9610 NH D/GB 2

Function and application
The two-hand control unit ZSB-1/8 is a
pneumatic AND module. The inputs P1
and P
2must both be pressurized one
after the other within max. 0.5 sec., in
order that a pressure impulse can be
triggered at output A. This is accom-
plished with two external 3/2-way finger
lever valves. Pressure remains applied
when both finger lever valves are ac-tu-
ated. If one or both finger lever valves
are not actuated, the output pressure at
A will be interrupted immediately and
the machine/system which is connected
will be exhausted via port R.
The pneumatic two-hand control unit is
designed to ensure that the operator
has both hands outside the working
range of the actuated machine and to
avoid unintentional actuation when
pneumatic processes are started.
Funktion und Anwendung
Der Zweihand-Steuerblock ZSB-1/8 ist
ein pneumatisches UND-Glied. Die Ein-
gänge P1und P2müssen innerhalb von
max. 0,5 sec. nacheinander belüftet
werden, um an Ausgang A einen
Druckimpuls auszulösen. Dies geschieht
durch zwei externe 3/2-Wege-Taster-
ventile. Der Druck steht an, solange bei-
de Tasterventile betätigt werden. Das
Loslassen eines oder beider Tasterven-
tile bewirkt eine sofortige Unterbrechung
des Ausgangsdrucks an A und die Ent-
lüftung der angeschlossenen Maschi-
ne/Anlage über den Anschluß R.
Der pneumatischen Zweihand-Steuer-
block wird bestimmungsgemäß einge-
setzt, um sicherzustellen, daß sich bei-
de Hände des Bedienpersonals außer-
halb der Arbeitszone der betätigten Ma-
schine befinden oder zur Vermeidung
einer unbeabsichtigten Betätigung beim
Starten pneumatischer Vorgänge.
2
ZSB-
1/8
Maschine/Machine
Bild 3/Fig. 3
9610 NH D/GB 3

Safety conditions
These general conditions for the correct
and safe use of the product must be ob-
served at all times.
•Compare the specified limit values
with your actual application.
The permitted limit values, e.g. for
pressures and moments must not be
exceeded.

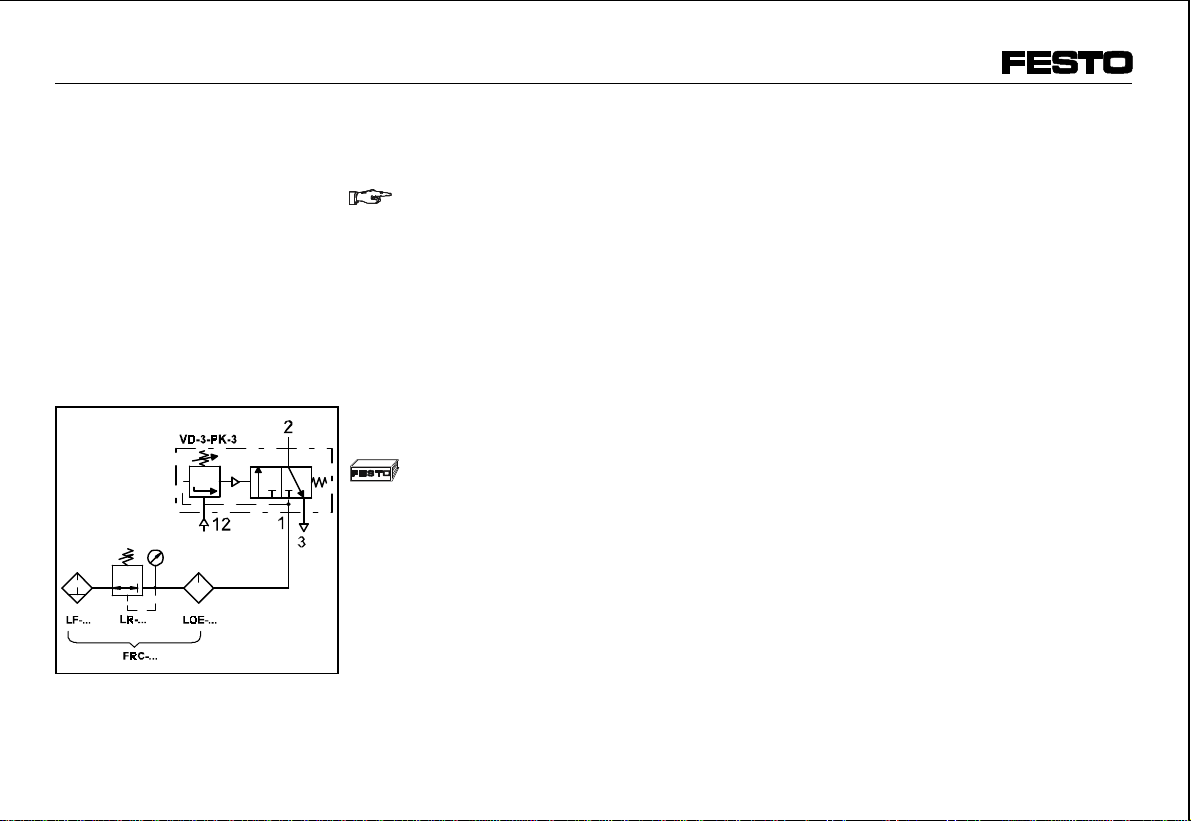

•Ensure that there is a supply of cor-
rectly prepared lubricated com-
pressed air by means of a down-
stream fitted pressure sequence
valve of type VD-3-PK-3.
For preparing compressed air, use a
service unit of type FRC-... with a fil-
ter fineness of min. 40 µm.
Only then will the ZSB-1/8 fulfill the
requirements of a safety component
types I and III A as per prEN 574.
Voraussetzungen für den
Produkteinsatz
Allgemeine, stets zu beachtende Hin-
weise für den ordnungsgemäßen und si-
cheren Einsatz des Produkts:
•Vergleichen Sie die angegebenen
Grenzwerte mit Ihrem aktuellen Ein-
satzfall.
Die zulässigen Grenzwerte, z.B. für
Drücke und Momente dürfen nicht
überschritten werden.
•Sorgen Sie für ordnungsgemäß auf-
bereitete, geölte Druckluft mit einem .
nachgeschalteten Druckschaltventil
vom Typ VD-3-PK-3
Zur Druckluftaufbereitung dient eine
Wartungseinheit vom Typ FRC-... mit
einer Filterfeinheit von min. 40 µm.
Nur dann entspricht der ZSB-1/8
einem Sicherheitsbauteil Typ I und
III A nach prEN 574.
3
Bild 4/Fig. 4
ZSB-1/8
9610 NH D/GB 4

•Observe the prevailing ambient
conditions (e.g. temperatures, pres-
sures,...).
•Comply with national and local
safety laws and regulations, as well
as the safety precautions specified
in prEN 574 and prEN 954.
•Remove all packaging such as pro-
tective wax, foils and caps (except
the sealing elements of the pneu-
matic connections).
The individual materials can be dis-
posed of in recycling containers.
•Berücksichtigen Sie die vorherr-
schenden Umweltbedingungen (z.B.
Temperaturen, Drücke,...).
•Beachten Sie die Vorschriften der
Berufsgenossenschaft, entspre-
chende nationale Bestimmungen und
die Sicherheitsvorschriften gemäß
prEN 574 bzw. prEN 954.
•Entfernen Sie alle Transportvor-
kehrungen wie Schutzwachs, Folien,
Kappen (außer den Verschluße-
lementen der pneumatischen An-
schlüsse) und Kartonagen.
Die Entsorgung der einzelnen Werk-
stoffe in Recycling-Sammelbehälter
ist möglich.
C
%mbar
Bild 5/Fig. 5
9610 NH D/GB 5

•Belüften Sie Ihre gesamte Anlage
langsam.
Dann treten keine unkontrollierten
Bewegungen auf.
•Verwenden Sie das Produkt im Orig-
inalzustand ohne jegliche eigenmäch-
tige Veränderung.
•Lassen Sie sämtliche Bauteile unver-
ändert, für die es keine unmittelbare
Aufforderung zur Veränderung in
dieser Anleitung gibt.
Sie sind aus Sicherheitsgründen mit
Schraubensicherungsmittel fixiert.
•Slowly pressurize your complete sys-
tem.
In this way you can avoid uncon-
trolled movements.
•Use the product in its original form.
Unauthorized product modification is
not permitted.
•Leave all components in their original
state if no immediate demand for
modification is specified in these
instructions.
For safety reasons, the components
are secured with a screw locking
adhesive.
Bild 6/Fig. 6
Bild 7/Fig. 7
ZSB-1/8
9610 NH D/GB 6

Einbau
mechanisch
•Achten Sie auf verzugsfreien Einbau
des ZSB-1/8.
•Plazieren Sie den ZSB-1/8 so, daß
der Filter 4 dabei nicht abgedeckt
wird.
Zwei Schrauben M5 x 60 werden zur
Befestigung benötigt.
•Verwenden Sie 3/2-Tasterventile.
•Stellen Sie sicher, daß die Schutzan-
forderungen für den Tasteraufbau
von Zweihandschaltungen gemäß
prEN 574 bzw. prEN 954 eingehal-
ten werden (z.B. durch Schutzbleche
an den Tasterventilen).
Ein Betätigen der Taster mit nur einer
Hand (und z. B. mit Hilfe eines Ellbo-
gens, Knie oder Fuß) darf dann nicht
möglich sein.
Fitting
Mechanical
•Ensure that the ZSB-1/8 is fitted free
of distortion.
•Place the ZSB-1/8 so that the filter
4
is not covered.
Two M5 x 60 screws are required for
fastening.
•Use 3/2-way finger lever valves.
•Ensure that the safety requirements
for fitting the finger lever valves as
per prEN 574 or prEN 954 are ful-
filled (e.g. by means of protective
screens on the finger lever valves).
It must not be possible to actuate the
buttons with only one hand (or with
an elbow, knee or foot).
Bild 8/Fig. 8
A
AAA
AAAA
A
A
A
AAA
AAAA
A
A
Bild 9/Fig. 9
4
9610 NH D/GB 7

pneumatisch
•Entfernen Sie die Transportkleber an
den Druckluftanschlüssen.
•Verschlauchen Sie die Anschlüsse
mit den angegebenen Bauteilen:
pneum.
Anschluß Bauteil Anschluß- größe am
ZSB-1/8
Eingänge
P1und P2
(gleiche
Schlauch-
längen
verwenden)
Taster-
ventile G 1/8
Ausgang A z.B. Spann-
vorrichtung
für Zweihand-
betätigung
G 1/8
Bild 10
•Drehen Sie einen Schalldämpfer in
das Anschlußgewinde zur Entlüftung
R.
Pneumatic
•Remove the transport stickers on the
compressed air connections.
•Connect the tubing to the compo-
nents specified.
Pneumatic
connection Component Size of connection
on ZSB-1/8
Inputs P1
and P2
(use same
lengths of
tubing)
Finger lever
valves G 1/8
Output A e.g. clamping
device for two-
hand operation
G 1/8
Fig. 10
•Screw a silencer into the connection
thread of exhaust port R.
ZSB-1/8
9610 NH D/GB 8

Inbetriebnahme
•Belüften Sie Ihre gesamte Anlage
langsam.
•Drehen Sie die geöffnete Stellsch-
raube des VD-3-PK-3 soweit ein, bis
ein Schaltdruck größer 3 bar erreicht
ist. Dazu ist ein Kontrollmanometer
erforderlich.
•Prüfen Sie in einem Probelauf die
Funktionen 1 bis 4:
Commissioning
•Slowly pressurize your complete
system.
•Screw in the opened adjusting screw
of the VD-3-PK-3 until a switching
pressure greater than 3 bar is
reached. To do this you must use a
test manometer.
•Check functions 1 to 4 in a test run:

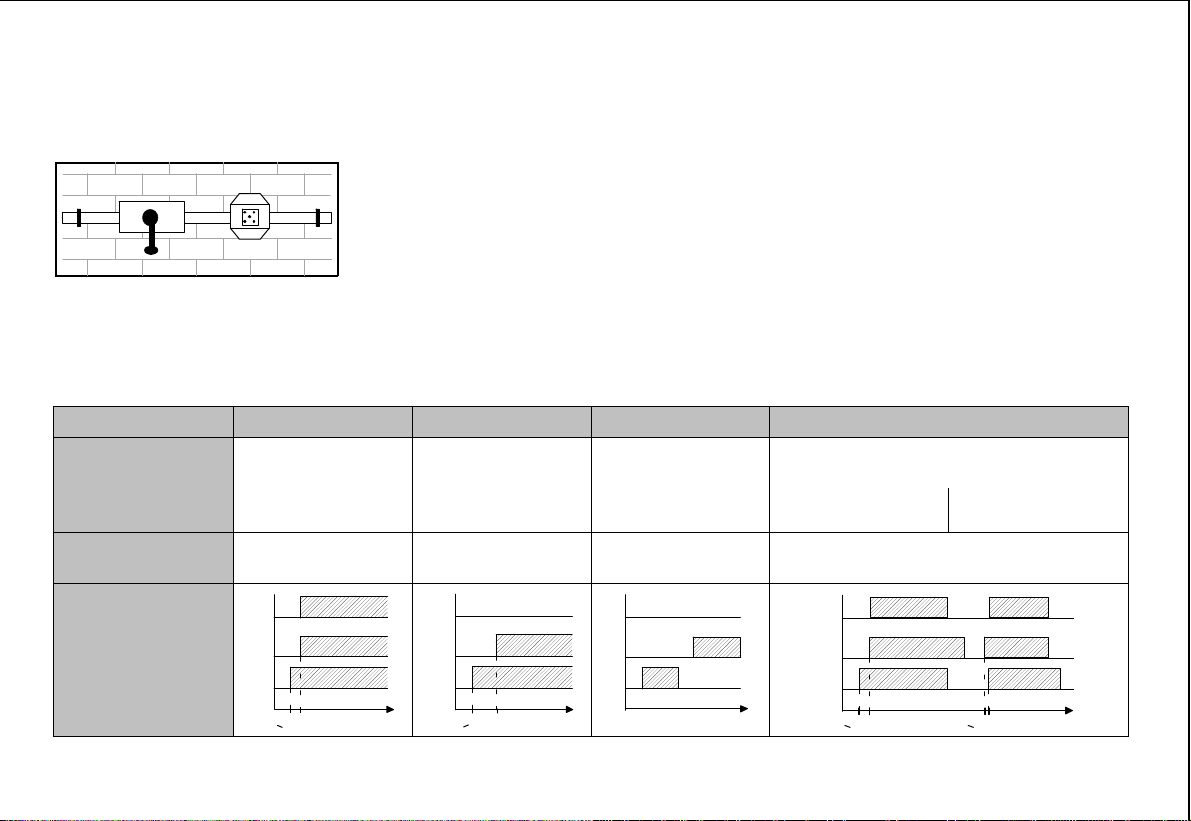

Bild 11/Fig. 11
5
Funktion 1 Funktion 2 Funktion 3 Funktion 4
Taster-
Betätigung beide Taster innerhalb von
0,5 sec gedrückt
beide Taster mit
einer Pause >0,5
sec gedrückt
nur Taster für P1
gedrückt (und nur
Taster für P2
gedrückt)
1. Beide Taster innerhalb von 0,5 sec
gedrückt
2. Taster für P1gelöst 2.Taster für P2gelöst
Reaktion am ZSB-1/8 Durchfluß von P1, P2
nach A Durchfluß gesperrt Durchfluß gesperrt 1.Durchfluß von P1, P2nach A
2. Durchfluß gesperrt
Druckverlauf
Bild 12
< 0,5 sec.
A
P
P1
2
t
A
t
P
P1
2
> 0,5 sec.
A
P
P1
2
t
< 0,5 sec.< 0,5 sec.
A
P
P1
2
t
9610 NH D/GB 9

Wenn die Reaktion der Funktionen 1 bis
4 gemäß Bild 12 eintritt, ist der ZSB-1/8
betriebsbereit.

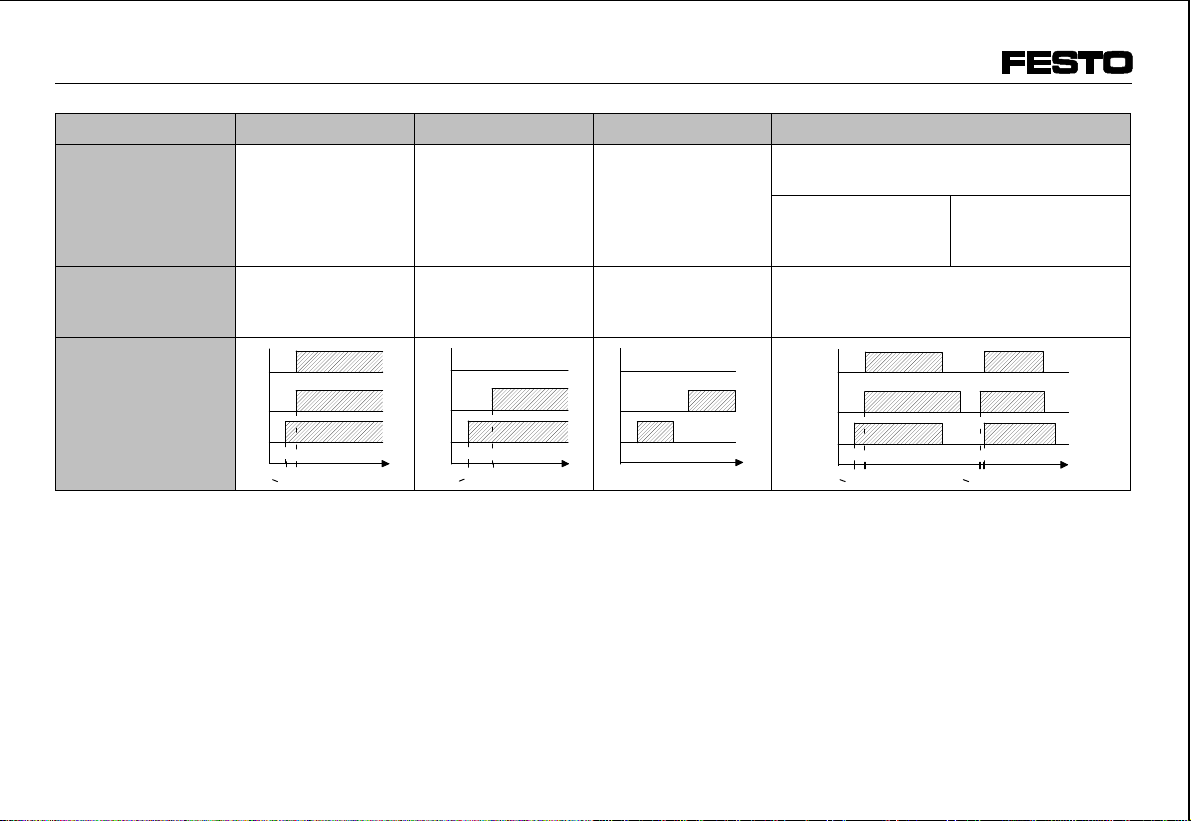

Function 1 Function 2 Function 3 Function 4
Button actuation Both buttons
pressed within
0.5 sec
Both buttons
pressed with an
interval of >0.5 sec
Only button for P1
pressed
(and only button for
P2 pressed)
1. Both buttons pressed within 0.5 sec
2. Button for P1
released 2.Button for P2 released
Reaction on the
ZSB-1/8 Control unit switches (flow from P1, P2
to A)
Control unit blocks
the flow Control unit blocks the flow 1.Control unit switches (flow from P1, P2 to A)
2. Control unit blocks the flow
Pressure process
Fig. 12
If functions 1 to 4 react as shown in Fig.
12, the ZSB-1/8 is ready for operation.
< 0,5 sec.
A
P
P1
2
t
A
t
P
P1
2
> 0,5 sec.
A
P
P1
2
t
< 0,5 sec.< 0,5 sec.
A
P
P1
2
t
ZSB-1/8
9610 NH D/GB 10

Bedienung und Betrieb
Zur Kontrolle der Funktionssicherheit:
•Sorgen Sie für eine monatliche
Funktionsprüfung des ZSB-1/8 mit
einem Druck von 2 bar.
Der ZSB-1/8 darf dabei nicht schal-
ten. Andernfalls besteht eine erhebli-
che Verletzungsgefahr.
Bei einer Mediumstemperatur kleiner
1
oC:
•Verwenden Sie getrocknete Druck-
luft.
Dadurch vermindern Sie eine mögli-
che Vereisung.
Ausbau und Reparatur
Bei Bedarf:
•Sorgen Sie dafür, daß eine Überho-
lung des ZSB-1/8 nur durch unseren
Reparaturservice vorgenommen wird.
Zum Ausbau des ZSB-...:
•Entlüften Sie die gesamte Anlage
und das Gerät.
Operation
Checking the functioning of the device:
•Make sure that the ZSB-1/8 is
checked every month with a press-
ure of 2 bar.
The ZSB-1/8 must not switch at this
pressure. Otherwise there is a con-
siderable danger of injury.
If the medium temperature is less than
1 oC,
•use dry compressed air.
In this way you will reduce the
amount of ice formed.
Dismantling and repairs
If necessary:
•use only our repair service for
having your ZSB-1/8 overhauled.
Before dismantling the ZSB-...,
•exhaust the complete system as well
as the unit.
6
7
9610 NH D/GB 11

Wartung und Pflege
Zur Reinigung:
•Entlüften Sie die gesamte Anlage
und das Gerät.
•Reinigen Sie die Bauteile des ZSB-
1/8 ausschließlich mit den angege-
benen Reinigungsmitteln:
Bauteil Reinigungs-
mittel Reinigungs- intervall
Gehäuse Wasser
(max. 60 oC) bei
Bedarf
Schraube mit
Filterelement
(max.
Anziehdrehmo
ment 4 Nm)
Druckluft,
Wasser
(max. 60 oC);
Waschbenzin
halb-
jährlich
oder alle
100 000
Schaltungen
Bild 13
Maintenance and care
Before cleaning;
•Exhaust the complete system as
well as the hand-held control unit.
•Clean the components of the ZSB-
1/8 only with the cleaning agents
specified.
Component Cleaning
agent Cleaning intervals
Housing Water
(max. 60 oC) When required
Screw with
filter element
(max. tighten-
ing torque
4 Nm)
Compressed
air, water
(max. 60 oC);
petroleum
benzine
Every
100,000
switching
cycles
Fig. 13
8
ZSB-1/8
9610 NH D/GB 12

Störungsbeseitigung
Störung Mögliche Ursache Abhilfe
Ausgang A unbelüftet trotz Betätigungszeit
beider Taster < 0,5 sec. zu hoher Eingangsdruck Eingangsdruck an P1und P2reduzieren
unterschiedliche Schlauchlängen
der Tasterventile Schlauchlängen der Tasterventile angleichen
Ausgang A belüftet trotz
- Betätigungszeit beider Taster > 0,5 sec.
- Loslassen eines Taster
- Betätigung nur eines Tasters
zu geringer Eingangsdruck Eingangsdruck an P1und P2auf mindestens 3 bar
erhöhen
Funktionsfehler Festo zusenden
Druckabbau an Ausgang A dauert zu lange Verschlauchungsfehler kurze Schlauchleitung verwenden;
Winkelverschraubungen vermeiden
Luftaustritt an R bei Betätigung beider
Tasterventile Funktionsfehler Festo zusenden
9Eliminating faults
Fault Possible cause Remedy
Output A not exhausted inspite of both
buttons being pressed within < 0.5 sec. Input pressure too high Reduce input pressure at P1and P2
Tubing for finger lever valves
not of equal length Cut tubing for finger lever valves to equal length
Output A pressurized in spite of:
- actuation time of both buttons > 0.5 sec.
- one button being released
- only one button pressed
Input pressure too low Increase input pressure at P1and P2 to
at least 3 bar
Functional fault Return to Festo
Reduction of pressure at output A lasts too long. Fault in tubing Use short tubing; avoid angled screw connections
Air comes our of R when both finger lever
valves are actuated Functional fault Return to Festo
Bild 14/Fig. 14
9610 NH D/GB 13

Technische Daten
10
Typ ZSB-1/8
Teilenummer 3527
Bauart Pneumatisches Sitzventil
Einbaulage beliebig
Medium gefilterte und geölte Druckluft (Filterfeinheit: 40 µm)
Betriebsdruckbereich mindestens 3 bar ... max. 8 bar
Nennweite 4 mm
Normalnenndurchfluß P1und P2→A > 50 l/min
Betätigung der Druckluftzufuhr an P1und P2gleichzeitig (Zul. Zeitunterschied ≤0,5 sec.)
Ansprechzeit 200 ms (bei Schlauchlänge 5 m und Schlauchnennweite 4 mm an Ausgang A)
Sicherheitskategorie nach prEN 574
prEN 954
(diese Angaben gelten nur bei Einhaltung der
’Voraussetzungen für den Produkteinsatz’)
Kategorie III a
Kategorie 1 (nur in Verbindung mit einem Druckschaltventil, z.B. VD-3-PK-3)
Hinweis: Kategorie 3 ist mit einem zweikanaligen Aufbau möglich.
Fragen Sie hierzu Ihren zuständigen Fachberater
Zul. Temperatur -10 oC ... + 60 oC
Werkstoffe Gehäuse
Deckel
Filter
Filterschraube
Schrauben
Dichtungen
Al, eloxiert
Al, geschliffen
Messing
PVC
St
NBR
Gewicht 0,49 kg
Bild 15
ZSB-1/8
9610 NH D/GB 14

Technical specifications
Type ZSB-1/8
Part number 3527
Design Pneumatic poppet valve
Fitting position As desired
Medium Filtered and lubricated compressed air (filter fineness 40 µm)
Operating pressure range At least 3 bar ... max. 8 bar
Width 4 mm
Normal rated flow P1and P2→A > 50 l/min
Actuation of compressed air supply at P1and P2Simultaneously (permitted time difference ≤0.5 sec.)
Response time 200 ms (with tubing length 5 m and width 4 mm at output A)
Safety category as per prEN 574
prEN 954
(These specifications only apply if the
’safety conditions’ are fulfilled)
Category III a
Category 1 (only in combination with a pressure sequence valve, e.g. VD-3-PK-3)
N.B.: category 3 is possible with a two-channel structure.
Please consult your technical advisor
Permitted temperature -10 oC ... + 60 oC
Materials Housing
Cover
Filter
Filter screw
Screws
Seals
Al, anodized
Al, ground
Brass
PVC
St
NBR
Weight 0.49 kg
Fig. 15
9610 NH D/GB 15

Postfach 6040
D-73726 Esslingen
Telefon (++49) 711/347-0
Quelltext: deutsch
Version: 9610 NH
Alle Rechte, auch der Übersetzung, vor-
behalten. Kein Teil des Werkes darf in
irgendeiner Form (Druck, Kopie, Micro-
film oder einem anderen Verfahren)
ohne schriftliche Genehmigung der
Festo KG reproduziert oder unter Ver-
wendung elektronischer Systeme verar-
beitet, vervielfältigt oder verbreitet wer-
den.
Änderungen vorbehalten
All rights reserved, including translation
rights. No part of this publication may be
reproduced or transmitted in any form or
by any means, electronic, mechanical,
photocopying or otherwise, without the
prior written permission of Festo KG.
We reserve the right to make altera-
tions.
Accessories
Designation Type
Service unit FRC-...
Screw with filter element for ZSB-1/8
Push button SVS-3-1/8 and T-22-S
Silencer U-1/8
Pressure sequence valve VD-3-PK-3
Fig. 16
Zubehör
Bezeichnung Typ
Wartungseinheit FRC-...
Schraube mit Filterelement für ZSB-1/8
Handtaster SVS-3-1/8 und T-22-S
Schalldämpfer U-1/8
Druckschaltventil VD-3-PK-3
Bild 16
11
9610 NH D/GB 16
