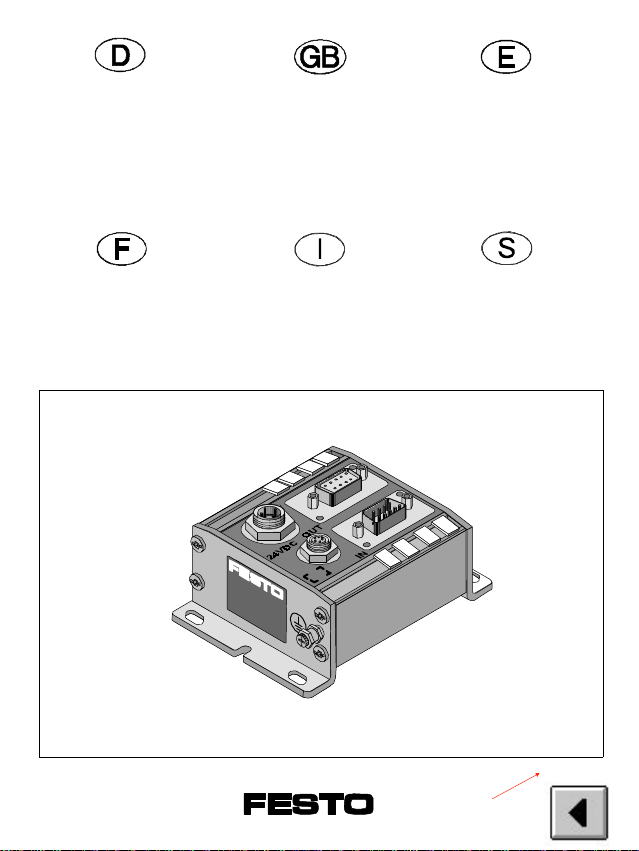

CP-FB-TBOX-SUBD9
9710NH 2

1Benutzerhinweise
Die Powerbox Typ CP-FB-TBOX-SUBD9 dient bestimmungsge-
mäß zur Ankopplung von CP-Stichleitungen bestehend aus CP-
Ventilinseln und ggf. CP-E/A-Modulen an CAN-Netzwerke. Die
Powerbox ist ausgelegt für CAN-Netzwerke, deren Pin-Bele-
gung dem CANopen Standard entspricht. Die Ankopplung von
CP-Stichleitungen ist nur möglich bei CAN-Mastern, die das
CP-Protokoll nach Spezifikationen von Festo beherrschen. Hier-
zu gehören z.B.:
–Festo IPC mit CAN-Bus-Modul CP81
–Jetter Prozess-SPS.
Die Anzahl der zulässigen Powerboxen für ein CAN-Netzwerk
sowie die max. zulässige Stichleitungslänge ist abhängig vom
Feldbusprotokoll und der Feldbusbaudrate.
WARNUNG:
Unsachgemäße Installation kann zu Störungen im Betrieb
führen. Prüfen Sie im Handbuch zu Ihrem CAN-Master:
- die max. zulässige Anzahl Stichleitungen für Ihr
CAN-Netzwerk
- die max. zulässige Anzahl der CP-Module je Stichleitung
und Netzwerk
- die max. zulässige Stichleitungslänge.
Vor der Installation:
WARNUNG:
Schalten Sie vor Installations- und Wartungsarbeiten folgen-
de Energiequellen aus:
- Druckluftversorgung
- Betriebsspannungs- und Lastspannungsversorgung.
Deutsch
CP-FB-TBOX-SUBD9
9710NH 3

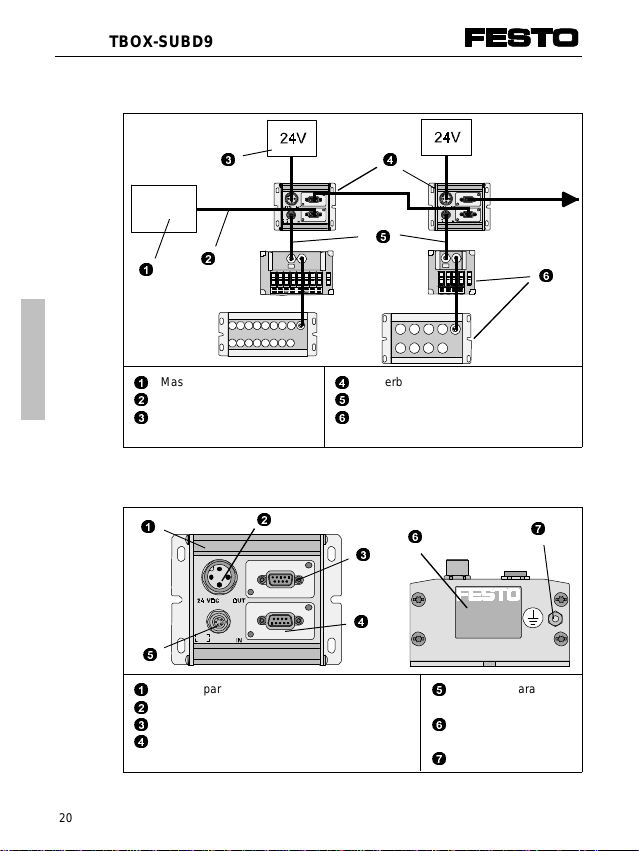

2Übersicht
1
2
3
CAN-Master (IPC/SPS)
Feldbusleitung
Netzteil
4
5
6
Powerbox CP-FB-TBOX-SUBD9
CP-Stichleitung
CP-Modul (Ventilinsel, EA-Modul)
3Anschluß und Anzeigeelemente
1
2
3
4
Nut für Bezeichnungsschilder (ISB6x10)
Versorgungsanschluß
Buchse für Feldbusleitung (OUT)
Stecker für Feldbusleitung (IN)
5
6
7
Anschluß für
CP-Stichleitung
Typenschild
Erdungsanschluß
1
5
3
26
4
2
4
3
5
17
6
Deutsch
CP-FB-TBOX-SUBD9
4 9710NH

4Montage

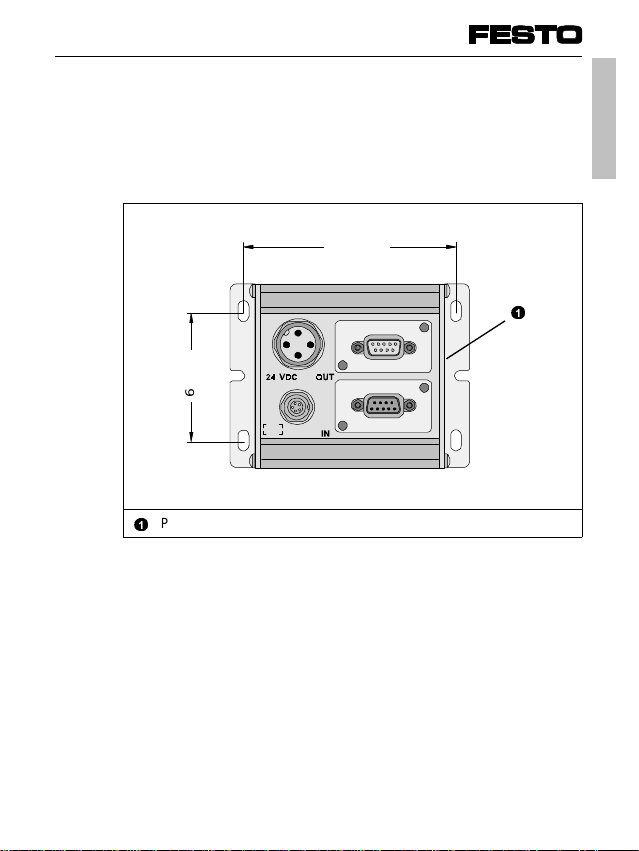

Die Powerbox ist für die Montage auf einer ebenen Fläche vor-
gesehen. Zur Befestigung benötigen Sie eine Einbaufläche von
ca. 88 x 114 mm2. Maßangaben für die vier Gewindebohrungen
der Schraubengröße M4 zeigt die folgende Abbildung:
1
Powerbox Typ CP-FB-TBOX-SUBD9
1
62 mm
105 mm
Deutsch
CP-FB-TBOX-SUBD9
9710NH 5

5Installation
WARNUNG:
Beachten Sie die folgenden Installationshinweise, um Störun-
gen durch elektromagnetische Einflüsse zu vermeiden.
–Schließen Sie einen Schutzleiter mit ausreichendem Leitungs-
querschnitt an den mit gekennzeichneten Erdungsan-
schluß an, wenn die Powerbox nicht auf einem geerdeten
Maschinengestell montiert ist.
–Fixieren Sie die Stecker mit Hilfe der Überwurfmutter, um un-
beabsichtigtes Lösen z.B. durch Erschütterungen zu vermei-
den.
5.1 CP-Module anschließen
WARNUNG:
Unsachgemäße Installation kann zu Fehlern beim Datenaus-
tausch zwischen dem CAN-Master und den angeschlosse-
nen CP-Modulen führen. Beachten Sie die max. zulässige
Stichleitungslänge sowie die max. zulässige Anzahl der CP-
Module je Stichleitung und Netzwerk.
Verwenden Sie zum Anschluß der CP-Module die speziellen
CP-Kabel von Festo (Typ KVI-CP-1-...).
Deutsch
CP-FB-TBOX-SUBD9
6 9710NH

5.2 Feldbus anschließen
Die Feldbusanschlüsse sind ausgelegt für CAN-Netzwerke, de-
ren Pin-Belegung dem CANopen Standard entspricht. Der An-
schluß IN (Stecker) dient als Zuleitung, der Anschluß OUT
(Buchse) dient als Weiterführung der Feldbusleitung. Nachfol-
gendes Bild zeigt die Pin-Belegung der Feldbusschnittstelle.
Alle Pins sind von IN nach OUT durchgeschleift.
Die Pins 2, 3 und 7 sind mit dem 5poligen Rundstecker M9 verbunden.
2
3
Pin 2: CAN-L
Pin 3: GND
5
7
Pin 5: PE
Pin 7: CAN-H
Befindet sich die Powerbox am Ende des Feldbusses, ist im
Stecker der abgehenden Feldbusleitung ein Abschlußwider-
stand (i. d. R. 120 Ohm, 0,25 Watt) zwischen CAN-L und
CAN-H zu installieren.
Empfehlung: Verwenden Sie folgende Sub-D-Stecker-/Buchsen-
gehäuse, um die Schutzart IP65 sicherzustellen:
- Buchsengehäuse Typ SD-SUB-BU9-GS-9
- Steckergehäuse Typ S-SUB-9-GS-9 (Abschlußwiderstand
wird zur eventuellen Verwendung mitgeliefert)
7
5
5
IN
OUT
32
32
Deutsch
CP-FB-TBOX-SUBD9
9710NH 7

5.3 Anschließen der Betriebsspannung
WARNUNG:
Verwenden Sie nur Netzteile, die eine sichere elektrische
Trennung der Betriebsspannung nach IEC 742/EN 60742/
VDE 0551 mit mindestens 4 kV Isolationsfestigkeit gewährlei-
sten. Schaltnetzteile sind zulässig, wenn sie die sichere Tren-
nung im Sinne der EN 60950/VDE 0805 gewährleisten.
Über den Betriebsspannungsanschluß werden die angeschlos-
senen CP-Module mit DC + 24 V versorgt. Der Strombedarf ist
von der Anzahl und Art der angeschlossenen CP-Module ab-
hängig. Empfehlung:
•• Verwenden Sie ein geregeltes Netzteil.
•• Prüfen Sie bei der Auswahl des Netzteils, ob dieses ausrei-
chend viel Leistung zur Verfügung stellt. Berechnen Sie hier-
zu ggf. den gesamten Strombedarf der angeschlossenen
CP-Module (siehe folgende Tabelle).
•• Führen Sie die Lastspannungsversorgung für die Ventilspu-
len (Pin 2) über NOT-AUS.
Pin-Belegung des Betriebsspannungsanschluß
1
2
Pin 1: 24 V Versorgung
Pin 2: 24 V Lastversorgung
3
4
Pin 3: 0 V
Pin 4: PE (Schutzleiteranschluß)
1
3
4
2
Deutsch
CP-FB-TBOX-SUBD9
8 9710NH

Strombedarf
Nachfolgende Tabelle zeigt die Berechnung der Gesamtstrom-
aufnahme für eine CP-Stichleitung. Die angegebenen Werte
sind aufgerundet. Entnehmen Sie den Stromverbrauch der Ven-
tile und Module den jeweils zugehörigen technischen Daten.
Stromaufnahme an Pin 1 der Powerbox
Maximale Stromaufnahme der Elektronik (interne
Elektronik aller angeschlossenen CP-Module) + 560 mA
Stromaufnahme aller angeschlossenen Sensoren
(siehe Herstellerangaben) +_______A
Summe der Stromaufnahme an Pin 1 =_______A _______A
Stromaufnahme an Pin 2 der Powerbox
Stromaufnahme aller gleichzeitig bestromten Ven-
tilspulen 1) _______A
Summe der Stromaufnahme an Pin 2 =_______A +_______A
Stromaufnahme an Pin 1 der Ausgangsmodule
Stromaufnahme aller gleichzeitig aktivierten elek-
trischen Ausgänge
(Eigenverbrauch bei logisch 1) 2) ____ x ____A
Laststrom gleichzeitig aktivierter Ausgänge +_______A
Summe der Stromaufnahme Ausgänge =_______A +_______A
Gesamtstromaufnahme des CP-Systems =_______A
1) Stromaufnahme vom Ventiltyp abhängig (siehe Technische Daten der Ventile)
2) Eigenverbrauch bei logisch 1 siehe Technische Daten des Ausgangsmoduls
Deutsch
CP-FB-TBOX-SUBD9
9710NH 9

Technische Daten Typ CP-FB-TBOX-SUBD9
Temperaturbereich:
- Betrieb
- Lagerung/Transport -5 oC ... + 60 oC
-20 oC ... + 70 oC
Relative Luftfeuchtigkeit 95% nicht kondensierend
Schutzart nach EN 60 529
Spezialstecker im gesteckten
Zustand
IP 20
IP 65
Betriebsspannung Pin 1
(Lastversorgung)
- Nennwert
- Toleranz
- Stromaufnahme
- Restwelligkeit
DC 24 V
20,4 V ... 26,4 V
siehe Tabelle Stromaufnahme
6 %
Betriebsspannung Pin 2
(interne Elektronik Module)
- Nennwert
- Toleranz
- Stromaufnahme
- Restwelligkeit
DC 24 V
20,4 V ... 26,4 V
siehe Tabelle Stromaufnahme
6 %
Elektromagnetische Verträglichkeit
- Störaussendung
- Störfestigkeit
siehe Technische Daten der
angeschlossenen Module
geprüft nach EN 50082-2
Deutsch
CP-FB-TBOX-SUBD9
10 9710NH
