Festo FEC Standard Parts list manual

Kurz-
beschreibung
Brief description
IPC
Typ FEC FC400
IPC
type FEC FC400
-Deutsch
- English
655300
0110a
FEC Standard

Festo FEC FC400 0110a2
Deutsch 3...........................................
English 19............................................
Edition: 0110a
Original: de
© (Festo AG & Co., D-73726 Esslingen, Germany, 2001)
Internet: http://www.festo.com
E-Mail: service_international@festo .com

Festo FEC FC400 0110a Deutsch 3
1 BenutzerhinweiseDeutsch
Die in diesem Handbuch dokumentierte Kleinsteuerung ist
für die Weiterverarbeitung digitaler Daten konzipiert.
Weiterführende Informationen zur Kleinsteuerung finden
Sie im Handbuch zum IPC FEC Standard (Teilenr. 525368).
Vorsicht
Beachten Sie unbedingt die im Handbuch IPC FEC Stan-
dard aufgeführ ten
– sicherheitstechnischen Hinweise
– und den bestimmungsgemäßen Gebrauch der jewei-
ligen Baugruppen und Module.
Warnung
Aktoren können ungewollt aktiviert und der IPC FEC
Standard kann beschädigt werden, wenn Baugruppen
bei eingeschalteter Spannungsversorgung hinzugefügt
oder entfernt werden. Trennen Sie vor Installations- und
Wartungsarbeiten den IPC FEC Standard von der Span-
nungsversorgung.

Festo FEC FC400 0110a Deutsch4
2 Modulübersicht FEC FC400
2
345
6
1
7
9
8
1Eingang E0.0 bis E0.7
2Eingang E1.0 bis E1.7
3Ausgang A0.0 bis A0.7
4Spannungsversorgung
5Status LED (Run/Stop/Error)
6Power LED (Spannungsversor-
gung)
7Funktionswahlschalter
8Kommunikationsschnittstelle
(Com)
9Erweiterungsschnittstelle
(Ext)

Festo FEC FC400 0110a Deutsch 5
3 Die Pinbelegung der Anschlussstecker
3.1 Die Pinbelegung der digitalen Ein- und Ausgänge:
PS1 SAC31 als Beispiel
Verteilerleiste 0 V (intern verbunden)
Versorgungsspannung
Eingang E0.0 oder E1.0; Ausgang A0.0
Eingang E0.1 oder E1.1; Ausgang A0.1
Eingang E0.2 oder E1.2; Ausgang A0.2
Eingang E0.3 oder E1.3; Ausgang A0.3
Eingang E0.4 oder E1.4; Ausgang A0.4
Eingang E0.5 oder E1.5; Ausgang A0.5
Eingang E0.6 oder E1.6; Ausgang A0.6
Eingang E0.7 oder E1.7; Ausgang A0.7
0V
Verteilerleiste 24V DC (intern verbunden)

Festo FEC FC400 0110a Deutsch6

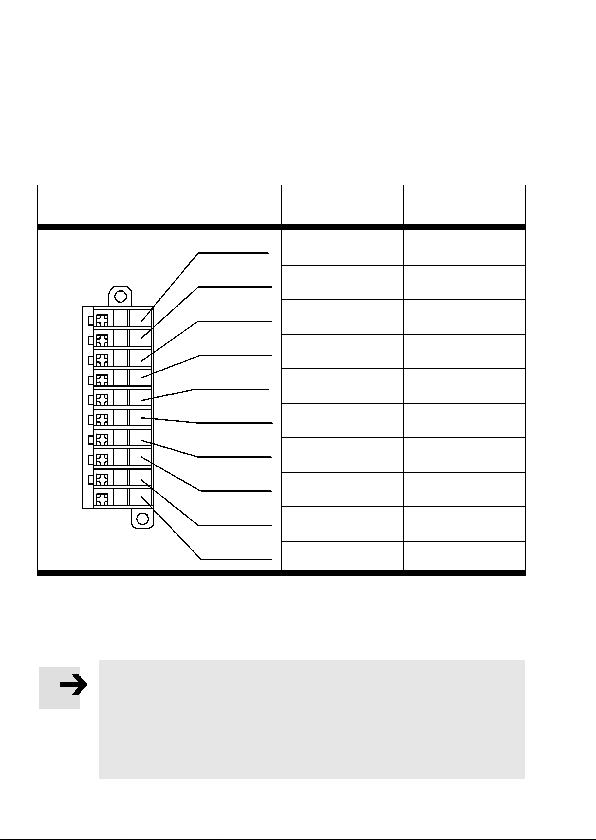

3.2 Die Pinbelegung des Spannungsversorgungssteckers
PS1 SAC11 Pin Nr. Bezeichnung
1+24VDC
2+24VDC
3+24VDC
4+24VDC
5+24VDC
60V
70V
80V
90V
10 0V
Die +24 V DC und die 0 V Anschlüsse sind untereinander in
ihrer Funktionsgruppe in der Steuerung (nicht im Stecker)
verbunden.
Hinweis
Die Verbindungen zwischen den Anschlüssen 1 bis 5
und 6 bis 10 sind für die Spannungsversorgung der
Ausgänge geeignet. Die maximale Einzelkontaktbelast-
barkeit beträgt 5 A.

Festo FEC FC400 0110a Deutsch 7
4 Die Kommunikationsschnittstelle
COM und EXT sind universelle TTL Anschlüsse. Zur Nut-
zung als RS232 wird ein SM14 oder SM15 benötigt.
Einsatzmöglichkeiten
COM und SM14 Nutzung als Programmierschnittstelle
EXT und SM15 Nutzung mit RS232-Geräten
Beachten Sie bitte, dass SM14/15 die Signale Transmit,
Receive und RTS/CTS liefern. Werden andere Signale be-
nötigt, müssen diese mit Brücken simuliert werden.
2
1
1PS1 SM14: Programmierkabel TTL RS232 + Schnittstellenwandler
2PS1 SM15: Schnittstellenwandler TTL RS232
ohne Nullmodemkabel

Festo FEC FC400 0110a Deutsch8
5Erdung
Eine effektive Möglichkeit der Erdung besteht darin, die
Hutschiene zu erden. Hierzu benötigen Sie keine zusätzli-
che Verbindung zwischen Hutschiene und IPC FEC , da die
Hutschienenklammer des IPC FEC eine leitende Verbin-
dung zur Hutschiene herstellt.
0
1
2
3
4
0
1Funktionserdungskabel
2Hutschiene
3zentraler Sternerdungspunkt
(Funktionserde)
4Funktionserde
Wählen Sie eine Hutschiene/Tragschiene als Befestigungs-
möglichkeit, so muss diese einen Potenzialausgleich zum
Sternerdungspunkt des Schaltschranks oder der Zuleitung
haben. Wird die Hutschiene dann zur Potenzialausgleichs-
schiene, dürfen mehrere IPC FECs auf dieser befestigt wer-
den. Die Erdanschlusspunkte in Form von Klemmschuhhal-
tern (6,3 mm) sind dann als Funktionserde definiert und
können zum Kontaktieren von Schirmungen genutzt wer-
den.

Festo FEC FC400 0110a Deutsch 9
6 Wichtige Einbauvorschriften
Für die Spannungsversorgung 24 V DC (Power-Anschlüsse)
und für die Spannungsversorgung der digitalen Ein- und
Ausgänge (nominal 24 V DC) verwenden Sie nur Netzteile,
die eine sichere Trennung der Betriebsspannung nach IEC
742 / EN60742 / VDE 0551, PELV mit mindestens 4 kV
Isolationsfestigkeit gewährleisten.
Hinweis
Schaltnetzteile mit einer sicheren Trennung im Sinne
von EN 60950 / VDE 0805 sind zulässig.
Das Netzteil PS1 PSE3 erfüllt die genannten Forderungen.
Verwenden Sie für TP- und Cross-Over Kabel ausschließlich
geschirmte Kabel. TP-Kabel des Typs S/STP sind geeignet.
Die Schirme sind beidseitig, großflächig und niederohmig
an störungsfreier Erde anzulegen. Dies kann mit der Hut-
schienenklammer, die Bestandteil des Erdungssets (Tei-
le-Nr.: 526683) ist, erfolgen. Die Gehäuse der verwendeten
Hubs müssen ebenfalls niederohmig geerdet werden.

Festo FEC FC400 0110a Deutsch10
7 Hinweise zur Verdrahtung des IPC FEC
Hinweis
Trennen Sie die Signal-Eingangs- und Ausgangsdrähte
in separate Kabelkanäle und vermeiden Sie es, die Si-
gnale zusammen zu bündeln. Benutzen Sie nicht das-
selbe mehradrige Kabel für die Verdrahtung der Signal-
ein- und Signalausgänge.
Vorsicht
Überprüfen Sie die Versorgungsspannungs- und Erdan-
schlüsse sowie die Eingangs-/Ausgangsanschlüsse,
bevor Sie den Strom einschalten.
Sorgen Sie dafür, dass die Montageschrauben bzw.
Schraubklemmen für den externen Anschluss fest sind.
Externe Anschlüsse dürfen keinen sichtbaren Schaden
aufweisen.
Warnung
Achten Sie darauf, dass die Versorgungsspannung vom
FEC getrennt ist, bevor Sie Kabel austauschen oder
Ähnliches.
Sollte es nötig sein, die max. Isolationsspannung und den
Isolierwiderstand des IPC FEC zu messen, trennen Sie die
Eingangs- und Ausgangsleitungen und die Versorgungs-
spannung vom IPC FEC .
Führen Sie die Messtests quer über einen gemeinsamen
Punkt aller Anschlüsse und der Erdklemme durch.

Festo FEC FC400 0110a Deutsch 11
Für Lasten, wie z. B. Vorwärts-/Rückwärts-Motorschütze,
die bei gleichzeitigem Einschalten gefährlich sein können,
sollten sowohl Verriegelungen außerhalb des IPC FEC als
auch programmier te Verriegelungen aufweisen. Hierdurch
können Sie verhindern, dass solche Lasten gleichzeitig
aktiviert werden.
Hinweis
Für NOT-AUS-Funktionen sollten die Ausgangslasten
mit einem Schalter außerhalb des IPC FEC, der die Last-
spannung von den Ausgangsklemmen trennt, ausge-
schaltet werden.
Wenn Sie einen NOT-AUS-Schaltkreis anschließen, ach-
ten Sie bitte darauf, dass nationale Verdrahtungs- und
Sicherheitsbestimmungen eingehalten werden.
Der Anschluss eines Stoßspannungsunterdrückers parallel
zu einer induktiven Last reduziert die Erzeugung elektri-
scher Störaussendung.
Vorsicht
Die Betriebsspannung des IPC FEC ist gegen Verpolung
geschützt. Überprüfen Sie dennoch die Polarität vor der
Inbetriebnahme.

Festo FEC FC400 0110a Deutsch12
8 Erste Inbetriebnahme des IPC FEC FC400
Allgemeine Inbetriebnahmehinweise
Wenn Sie den IPC FEC FC400 erstmals in Betrieb nehmen,
beachten Sie bitte die folgenden Hinweise.
1. Beachten Sie die Hinweise zur Erdung, Sicherheit, Ver-
drahtung und NOT-AUS.
2. Schließen Sie die 24 V DC Betriebsspannung am
Poweranschluss an.
3. Schließen Sie mindestens einen Sensor an einem Ein-
gang an, schließen Sie die 24 V DC Betriebsspannung
am Eingangsstecker an.
4. Schließen Sie die 24 V DC Betriebsspannung am Aus-
gangsstecker und gegebenenfalls einen Aktor am
Stecker an. Bitte beachten Sie die Sicherheitsvorschrif-
ten in Ihrem Betrieb.
5. ·Schalten Sie die 24 V DC Betriebsspannung ein. Die
Power LED muss jetzt leuchten. Wenn Sie für die Ein-
gänge einen SAC11 oder SAC31 (mit LEDs) benutzen,
dann muss die Status-LED zu dem von Ihnen belegten
Eingang leuchten, wenn Ihr Sensor ein “1” Signal lie-
fert.
6. ·Starten Sie Ihre Programmiersoftware. Schließen Sie
das Programmierkabel SM14 zwischen Ihrem Program-
mier-PC (Vorgabe: COM1) und dem FEC FC400
(Schnittstelle COM) an.

Festo FEC FC400 0110a Deutsch 13
7. Bei Nutzung der FST-Software:
7.1.Legen Sie ein neues Projekt an, wählen Sie den
FEC Standard als Steuerung aus.
7.2.Öffnen Sie die IO Konfiguration und fügen Sie ein
Eingangs- und ein Ausgangsmodul jeweils mit
Adresse 0 ein.
7.3.Fügen Sie ein Programm ein und programmieren
Sie:
WENN NOP
DANN LADE EW0
NACH AW0
7.4.Markieren Sie das Programm im Projektbaum,
kompilieren Sie und laden Sie das Projekt zur
Steuerung. Wenn Sie an Ihrem Programmier-PC
nicht die COM1 benutzen, dann müssen Sie zu-
erst auf die von Ihnen benutzte COM-Schnittstelle
umstellen.
7.5.Schalten Sie die Steuerung auf RUN (die RUN LED
muss grün leuchten). Wenn Sie jetzt am Eingang
ein Signal anlegen, muss der Ausgang mit der
gleichen Adresse zu “1“ werden.

Festo FEC FC400 0110a Deutsch14
8. Bei Nutzung der Multiprog Software:
8.1.Legen Sie ein neues Projekt an, benutzen Sie das
Template für den IPC FEC FC400.
8.2.Speichern Sie das Projekt unter einem sinnvollen
Namen.
8.3.Laden Sie das Projekt zur Steuerung (Sie müssen
noch nichts programmiert haben). Wenn Sie an
Ihrem Programmier-PC nicht die COM1 benutzen,
dann müssen Sie zuerst auf die von Ihnen be-
nutzte COM-Schnittstelle umstellen.
8.4.Starten Sie die Steuerung. Wenn Sie jetzt am Ein-
gang ein Signal anlegen, muss der Ausgang mit
der gleichen Adresse zu “1“ werden.
Alle übrigen Angaben entnehmen Sie bitte dem Handbuch
zum IPC FEC Standard (Teilenr.: 525368) oder der Produkt
CD (Teilenr. 189530).

Festo FEC FC400 0110a Deutsch 15
9 Technische Daten
Allgemeines
Abmessungen: H x T x B [mm] 105 x 35 x 132,4 (über Alles)
105 x 35 x 115 (Gehäuse)
Gewicht: 380 g
Max. Betriebstemperatur 0 ... 55 °C
Max. Transport- und Lagertempe-
ratur
-25 ... + 70 °C
Relative Luftfeuchte 0 ... 95 % (nicht kondensierend)
Betriebsspannung 24 V DC +25 %/-15 %
Leistungsaufnahme kleiner 4 W
Schutzart IP 20
Schutzklasse Schutzklasse III. Netzteil nach IEC
742/EN60742/VDE0551/PELV
mit mindestens 4 kV Isolationsfe-
stigkeit oder Schaltnetzteile mit
einer sicheren Trennung im Sinne
EN 60950/VDE 0805 notwendig
E/A-Anschluss für Zugfederbuchse (SACxx) oder
für Schraubklemmbuchse
(ZC13-S)
EMV EN 61000-6-2, EN 50081-2

Festo FEC FC400 0110a Deutsch16
Digitale Eingänge
Anzahl 16
Davon als schnelle Zähler nutzbar
(max. 2 kHz)
2
Eingangsspannung/Strom 24 V DC, typ. 5 mA
Nennwert für TRUE 15 V DC min.
Nennwert für FALSE 5VDCmax.
Eingangssignalverzögerung typ. 5 ms
Potenzialtrennung ja, Optokoppler
Zul. Länge der Anschlussleitung max. 30 m
Statusanzeige mit LED optional im Stecker
Digitale Ausgänge
Anzahl 8
Kontakte Transistor
Spannung/Strom 24 V DC, max. 400 mA
Kurzschlussfest/Überlastfest ja
Lampenfest ja, bis 5 W

Festo FEC FC400 0110a Deutsch 17
Digitale Ausgänge
Potenzialtrennung ja, Optokoppler
Schaltgeschwindigkeit max. 1 kHz
Potenzialtrennung in Gruppen ja, jeweils 1 Byte
Maximaler Gruppenstrom 3,2 A
Schaltspiele größer 20.000.000
Statusanzeige durch LED optional im Stecker
Drehschalter
Anzahl 1
Positionen 16
STOP/RUN 0 = Stop und 1 ... F = RUN

Festo FEC FC400 0110a Deutsch18
Serielle Schnittstelle
Anzahl 2
Anschluss RJ12-Buchse
Eigenschaft seriell, asynchron, TTL-Pegel,
nicht galvanisch getrennt
Nutzung als RS232c SM14 oder SM15 erforderlich
Anschlussbelegung SM14/15 Transmit, Receive, RTS, CTS
Nutzung als Programmierschnitt-
stelle
9600 Baud, 8/N/1
Nutzung als universelle Schnitt-
stelle: COM
300 ... 9600 Baud, 7N1, 7E1, 7O1,
8N1, 8E1, 8O1
Nutzung als universelle Schnitt-
stelle: EXT
300 ... 115000 Baud, 7N1, 7E1,
7O1, 8N1, 8E1, 8O1
Statusanzeige
Power LED Versorgungsspannungsanzeige -
Grün
Status LED je nach Status
Run - Grün / Stop - Orange /Error -
rot

Festo FEC FC400 0110a English 19
1 Instructions for use
The micro controller described in this manual is designed
to process both digital data.
Further information on this micro controller is contained in
the IPC FEC Standard manual (part no: 525369).
Caution
It is essential to comply with the
– security technical references
– and the proper use of respective assemblies and
modules
Warning
Actuators may be unintentionally activated and the IPC
FEC Standard may be damaged if assemblies are added
or removed while the supply voltage is switched on.
Isolate the IPC FEC Standard from the supply voltage
before carrying out installation or maintenance work.

Festo FEC FC400 0110a English20
2 Overview of FEC FC400 moduleEnglish
2
345
6
1
7
9
8
1Input E0.0 to E0.7
2Input E1.0 to E1.7
3Output A0.0 to A0.7
4Supply voltage
5Status LED (Run/Stop/Error)
6Power LED (supply voltage)
7Function selector switch
8Communications interface
(Com)
9Extension interface (Ext)
