Festo BV-200 Series User manual

Bedienungsanleitung
Pneumatisches
Taktvorschubgerät
Typ BV-100-...
BV-200-...
Operating
instructions
Pneumatic feed unit
Type BV-100-...
BV-200-...
Einbau und Inbetriebnahme
nur von autorisiertem Fachpersonal,
gemäß Bedienungsanleitung.
Fitting and commissioning to be
carried out by qualified personnel
only in accordance with the operating
instructions.
Es bedeuten/Symbols:
Warnung
Warning, Caution
Hinweis
Note
Recycling
Recycling
Zubehör
Accessories
683 271
0404a D/GB 1

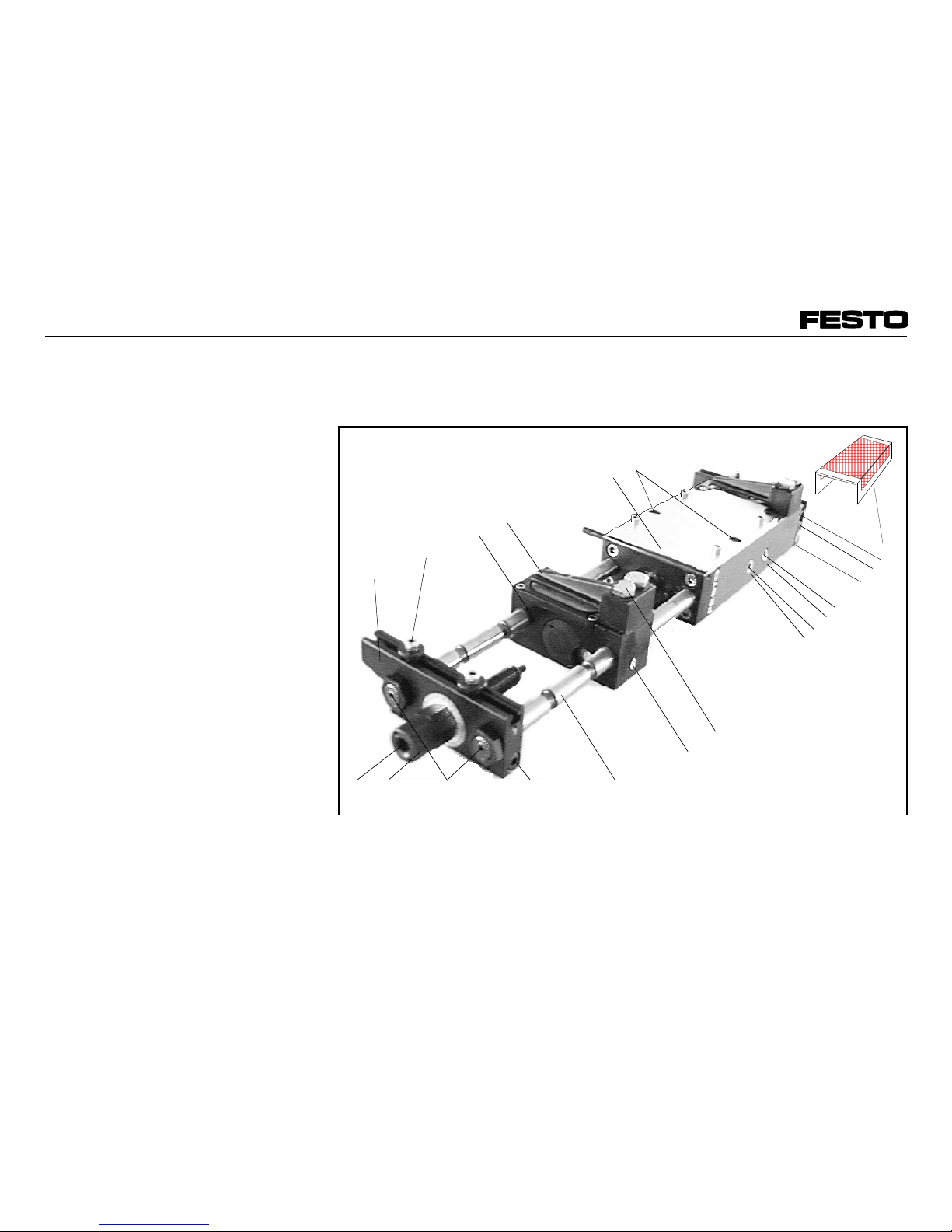

Bedienteile und Anschlüsse Operating parts and
connections
1
15 14 13 12 11
10
9
8765
432
21
20
19
18
16
17 1
Bild 1/Fig. 1
BV-100-.../BV-200-...
0404a D/GB 2

Schutzhaube (1)
Nut für Positionierung (4)
Bohrungen zur Befestigung (21)
(Anzahl produktabhängig)
Druckluftanschlüsse:
für Vorhub auf größten Zangenabstand (6)
für Rückhub auf kleinstenZangenabstand (8)
für Betätigung der Haltezange (2)
für Betätigung der Vorschubzange (3)
für druckgesteuerte Endlagendämpfung (15)
(nur bei BV-200-...)
Stellschrauben (nur bei BV-200-...):
für Geschwindigkeit des Rückhubs (5)
für Geschwindigkeit des Vorhubs (7)
Schrauben zur Befestigung von
Spannzangen (9)
Niederhalter mit Gleitplatte (20)
Schmiernippel (10)
Führungsstangen (11)
Konterschrauben:
für Klemmsicherung (12)
für Halbschalen (13)
Einstellbarer Anschlag für
Vorschubbrücke (14)
Anschlagsjoch (16)
Rollen zur Materialführung (17)
(weitenverstellbar)
Vorschubbrücke (18)
Spannzangen (19)
Protective hood (1)
Groove for positioning (4)
Holes for fastening (21)
(number depends on product)
Compressed air connections:
for forward stroke with largest distance
between clamps (6)
for return stroke with smallest distance
between clamps (8)
for operating the holding clamp (2)
for operating the feed clamp (3)
for pressure-controlled end position
cushioning (only with BV-200-...) (15)
Adjusting screws (only with BV-200-...):
for speed of return stroke (5)
for speed of the forward stroke (7)
Screws for fastening the clamps (9)
Guide plate with crossheaded guide (20)
Lubrication nipple (10)
Guide rods (11)
Locking screws:
for clamping lock (12)
for semi-circular rings (13)
Adjustable stop for feed clamp (14)
Stop yoke (16)
Rollers for material guide (adjust. width) (17)
Feed clamp (18)
Clamps (19)
0404a D/GB 3

Funktion und Anwendung
Das pneumatische Taktvorschubgerät
BV fördert taktweise Endlosmaterial wei-
ter. Es ist für den Einsatz an Ferti-
gungsmaschinen konzipiert. Die Förder-
strecke ist einstellbar. Abwechselnd
wird das Endlosmaterial gespannt:
−durch eine ortsfeste Haltezange,
−durch eine bewegliche Vorschubzan-
ge.
Während die Haltezange das Endlosma-
terial festspannt (Bild 2a),
−führt die Vorschubbrücke des BV ei-
nen Leerhub aus.
Während die Vorschubzange das End-
losmaterial festspannt (Bild 2b),
−wird diese durch die Vorschubbrücke
weiterbewegt,
−fördert sie das Endlosmaterial mit.
Für die Steuerung des BV sind pneuma-
tische oder elektrische 8/2-Wegeventile
vorgesehen.
Function and application
The pneumatic feed unit feeds endless
material at regular intervals. It is inten-
ded for use on manufacturing machines.
The feed path can be adjusted. The
endless material is clamped alternately
by the:
−fixed holding clamp,
−moving feed clamp.
Whilst the holding clamp holds the end-
less material (Fig. 2a)
−the feed clamp of the BV performs an
empty stroke.
Whilst the feed clamp holds the endless
material (Fig. 2b),
−the latter is pushed further through
the feed clamp
−it pulls the endless material along.
The BV is controlled with pneumatic or
electrical 8/2-way valves.
a)
b)
Bild 2/Fig. 2
2
P2 P1
MLC-8-.../ VL-8-...
Bild 3/Fig. 3
BV-100-.../BV-200-...
0404a D/GB 4

Besondere Anwendungsfälle des BV
Definition: Spannzangen
Haltezange Vorschubzange
Bild 4
Einbaulage schräg/
senkrecht
links-
seitig
rechts-
seitig
Seite 12, 15 10 10
Transport-
material
Abmes-
sungen
allgemein
dünn schmal breit empfindliche
Oberfläche
Sonder-
profil
Einlegen
auf
Anschlag
Seite 31 13, 31 31, 32 31, 32 13 13 25
Kombina-
tionen
Einzel-
gerät
Serien-
schaltung
Seite 26 9, 15
Maschinen-
art
mit
Fangstiften
Exzenter-
pressen
Seite 24 20, 21
Betriebsart hohe
Taktzahlen
großer
Hub
kleiner
Hub
Werkzeug-
wechsel
Seite 22, 14 12, 26, 27 26, 27 11
Bild 5: Inhaltsübersicht über besondere Anwendungen des BV
0404a D/GB 5

Special applications of the BV
Fitting positi-
on
Diagonal/
vertical
Ontheleft Onthe
right
Page 12, 15 10 10
Transport
material
General
dimensions
Thin Narrow Wide Sensitive
surface
Special
profile
Insert
on stop
Page 31 13, 31 31, 32 31, 32 13 13 25
Combinations Single unit Combined
units
Page 26 9, 15
Machine type with pin
stops
Eccentric
presses
Page 24 20, 21
Operating
mode
High
number
of cycles
Large
stroke
Small
stroke
Tool
changing
Page 22, 14 12, 26, 27 26, 27 11
Fig. 5: Summery of special applications of the BV
Definition: Clamps
Holding clamp Feed clamp
Fig. 4
BV-100-.../BV-200-...
0404a D/GB 6

Voraussetzungen für den
Produkteinsatz
Allgemeine, stets zu beachtende Hin-
weise für den ordnungsgemäßen und si-
cheren Einsatz des Produkts:
•Halten Sie die angegebenen Grenz-
werte ein z.B. für: Drücke, Kräfte,
Momente, Massen, Geschwindigkei-
ten, Temperaturen.
•Sorgen Sie für ordnungsgemäß auf-
bereitete Druckluft.
•Berücksichtigen Sie die vorherr-
schenden Umweltbedingungen.
•Behalten Sie die Zusammensetzung
des einmal gewählten Mediums über
die gesamte Produktlebensdauer
bei.
Z.B. gewählt: geölte Druckluft,
beizubehalten: stets geölte Druckluft.
•Beachten Sie die Vorschriften:
– der Berufsgenossenschaft,
– des Technischen Überwachungs-
vereins
– geltende nationale Bestimmungen
Safety conditions
These general instructions for the cor-
rect and safe use of the product must
be observed at all times.
•Please observe the specified limits
e.g. for pressures, forces, torques,
masses, speeds, temperatures.
•Please ensure that there is a supply
of correctly prepared compressed
air.
•Please observe the prevailing envi-
ronmental conditions.
•Maintain the medium selected at the
start for the complete service life of
the product, e.g. if lubricated com-
pressed air is selected, this should
always be used thereafter.
•Please comply with national and
local safety laws and regulations.
3
LF-... LR-... LÖ-...
Bild 6/Fig. 6
0404a D/GB 7

•Entfernen Sie alle Transportvorkeh-
rungen wie Schutzwachs, Folien Kap-
pen, Kartonagen.
Die Entsorgung der einzelnen Werk-
stoffe in Recycling-Sammelbehälter
ist möglich.
•Befolgen Sie die Warnungen und
Hinweise
- am Produkt
- in dieser Bedienungsanleitung.
•Verwenden Sie das Produkt im Origi-
nalzustand ohne jegliche eigenmäch-
tige Veränderung.
•Belüften Sie Ihre gesamte Anlage
langsam.
Dann treten keine unkontrollierten
Bewegungen auf.
Transport und Lagerung
•Berücksichtigen Sie das Gewicht
des BV.
Es wiegt bis zu 40 kg.
•Remove all packaging such as pro-
tective wax, foils, caps, cardboards.
The individual materials can be dis-
posed of in recycling containers.
•Please observe the warnings and in-
structions
- on the product
- in these operating instructions.
•Unauthorized product modification is
not permitted.
•Slowly pressurize the complete sy-
stem.
This will prevent sudden uncon-
trolled movements from occurring.
Transport and storage
•Please note the weight of the BV.
It weighs up to 40 kg.
Bild 7/Fig. 7
4
BV-100-.../BV-200-...
0404a D/GB 8

Einbau
mechanisch
•Entscheiden Sie nach Bild 8, wie sie
das BV einsetzen wollen.
Fitting
mechanical
•Decide in accordance with Fig. 8
howyouwishtousetheBV.
Einsatzfall des BV
als Einzelgerät in Serienschaltung bei
Gegentakt
Normalfall ermöglicht:
•höhere Taktzahlen
durch Ausschalten der
Rückhubzeiten
•abwechselnd unter-
schiedlichen Vorhub
Bild 8
Application of BV
As single unit Switched in series in
push-pull operation
Normal use permits:
•higher number of cycles
by switching off the
return stroke times
•alternately different
forward stroke
Fig. 8
5
0404a D/GB 9

Klären Sie die benötigte Einbaulage:
Anbauseite
links von der Maschine rechts von der Maschine
Materialtransport
(abhängig von
der Anschlußwei-
se bei
CundD)
ziehend Anschlüsse/Stellschrauben benutzerzugewandt,
Klammeröffnung benutzerabgewandt,
Materialfluß von rechts nach links
Anschlüsse/Stellschrauben benutzerabgewandt,
Klammeröffnung benutzerzugewandt,
Materialfluß von links nach rechts
schiebend Anschlüsse/Stellschrauben benutzerzugewandt,
Klammeröffnung benutzerabgewandt,
Materialfluß von links nach rechts
Anschlüsse/Stellschrauben benutzerabgewandt,
Klammeröffnung benutzerzugewandt,
Materialfluß von rechts nach links
Fitting side
Left of the machine Right of the machine
Material transport
(depending on
connection of
CandD)
Pulling Connections/adjusting screws turned to user,
clamp opening turned away from user,
material flow from right to left
Connections/adjusting screws turned away from user,
clamp opening turned to user,
material flow from left to right
Pushing Connections/adjusting screws turned to user,
clamp opening turned away from user,
material flow from left to right
Connections/adjusting screws turned away from user,
clamp opening turned to user,
material flow from right to left
Ascertain the required fitting position:
Bild 9/Fig. 9
BV-100-.../BV-200-...
0404a D/GB 10

Während des Einbaus:
•Lassen Sie die Schutzhaube festge-
schraubt.
Für spätere Wechsel des Werkzeugs
oder der Abmessungen des Endlosma-
terials:
•Prüfen Sie die Notwendigkeit eines
in der Höhe oder der Tiefe verstellba-
ren separaten Unterbaus.
Dadurch ist eine einfache Anpas-
sung möglich.
Für schnelle Werkzeugwechsel:
•Verwenden Sie die Nut (4) zum Posi-
tionieren des BV mittels Paßfedern.
Damit reduziert sich die Rüstzeit.
•Plazieren Sie das BV an der Ferti-
gungsmaschine:
–direktoder
– indirekt über Haltewinkel
Der verstellbare Anschlag für die Vor-
schubbrücke muß dabei nach außen
weisen.
During fitting
•leave the protective hood screwed
tight.
If the tool is to be changed or the di-
mensions of the endless material modi-
fied,
•you should check to see if a separa-
te base adjustable in height and
depth is necessary.
Simple adjustment is then possible.
For speedy tool-changing,
•use groove (4) for positioning the BV
by means of the feather keys.
Conversion time is then reduced.
•Place the BV on the manufacturing
machine:
–directlyor
–indirectlywiththeaidofthe
support bracket.
Theadjustablestopforthefeedclamp
must face outwards.
Bild 10/Fig. 10
Bild 12/Fig. 12
35 12
H9
2
Bild 11/Fig. 11
0404a D/GB 11

•Positionieren Sie das BV nach folgen-
den Gesichtspunkten:
– die Höhe des Endlosmaterial-Aus-
tritts aus dem BV muß der erforderli-
chen Höhe der Fertigungsmaschine
angepaßt sein;
– die Längsachse des Endlosmaterials
muß mit der Maschinenachse überein-
stimmen.
•Stellen Sie sicher, daß Sie die Stell-
schrauben stets bedienen können.
Bei senkrechtem/schrägem Einbau oder
hohen Taktzahlen mit großem Hub:
•Berücksichtigen Sie das Gewicht
bzw. die Trägheit des Endlosmateri-
als.
Eine angetriebene Haspel des End-
losmaterials vermeidet Vorschubfeh-
ler.
•Drehen Sie vier Befestigungsschrau-
ben ein.
Ausnahme: BV-200-125 C und
BV-100-70 C; hier sind nur zwei Be-
festigungsbohrungen vorhanden.
•Please take the following into account
when positioning the BV:
– the height of the exit for the endless
material from the BV must be
adapted to the height of the manu-
facturing machine;
– the longitudinal axis of the endless
material must correspond to the
machine axis.
•Make sure that you can always ope-
rate the adjusting screws.
If the BV is fitted in a vertical/diagonal
position or if there are a high number of
cycles and a long forward stroke,
•please take into account the weight
and/or inertia of the endless material.
A driven reel on the endless material
prevents feed faults.
•Tighten the four fastening screws,
except on BV-200-125 C and
BV-100-70 C. Here there are only
two fastening screws.

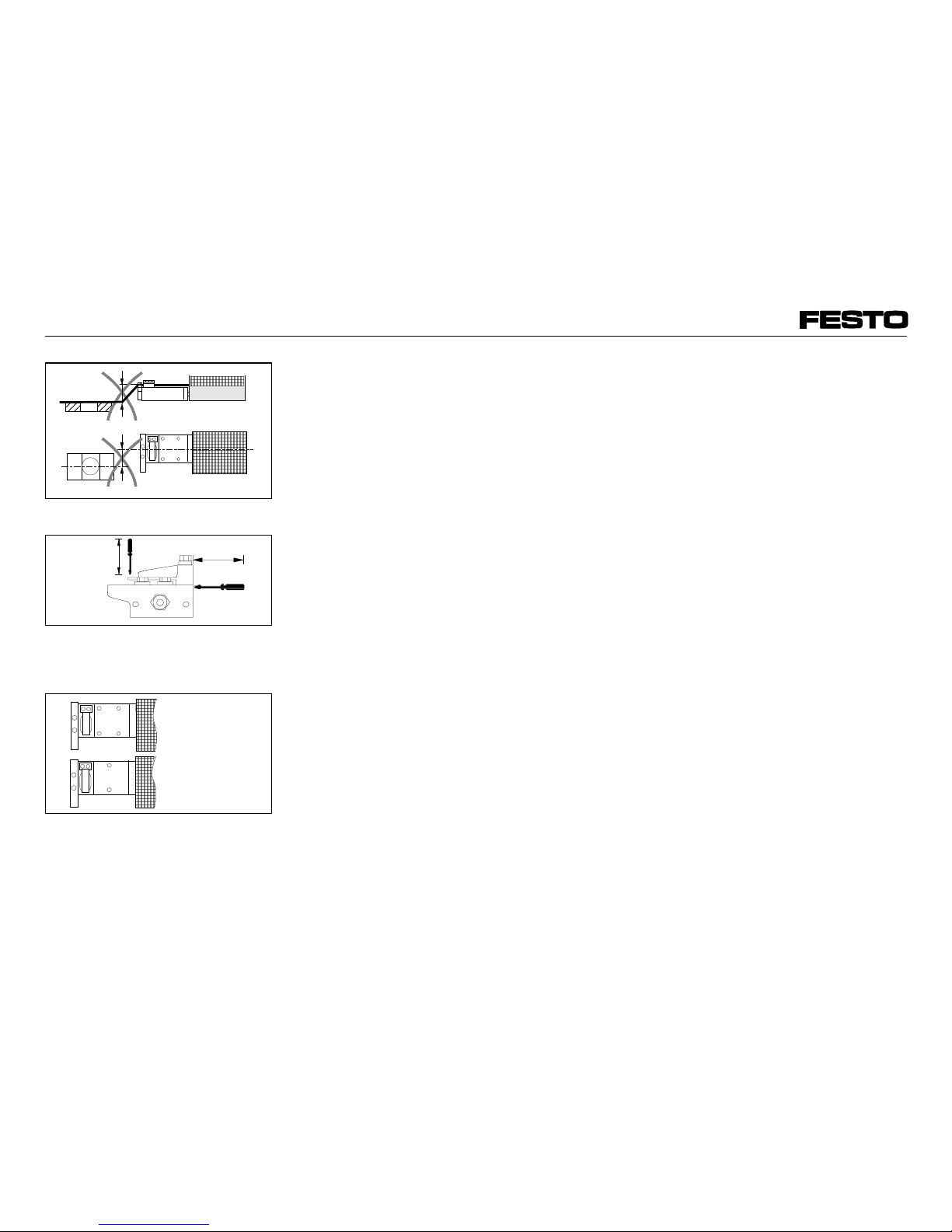

Bild 13/Fig. 13
Bild 14/Fig. 14
BV-100-70C
BV-200-125C
BV-200-250C
BV-200-350C
BV-100-200C
Bild 15/Fig. 15
BV-100-.../BV-200-...
0404a D/GB 12

Bild 16/Fig. 16
Bei Vorschub von Rund-, Vierkant-
oder Sonderprofilen sowie bei Material
mit empfindlicher Oberfläche:
•Wechseln Sie die Spannzangen aus
wie unter "Ausbau und Reparatur"
beschrieben.
Werkseitig ist das BV mit flachen
Spannzangen bestückt. Profil-Spann-
zangen können angebaut werden.
Bei Vorschub von dünnem, leichtem
Material:
•Plazieren Sie die beiliegenden Druck-
federn in den unterseitigen Sacklö-
chern der Spannzangen wie unter
"Ausbau und Reparatur" beschrieben.
Dadurch ist die Materialdurchlaßbrei-
te begrenzt.
If feeding round, square or special profi-
les as well as material with a sensitive
surface,
•you should change the clamps as de-
scribed under "Dismantling and re-
pair."
The BV is fitted at the factory with
flat clamps, but profiled clamps can
also be fitted.
If feeding thin, light material,
•you should insert the enclosed com-
pression springs in the lower blind
holes of the clamps as described un-
der "Dismantling and repair".
The throughput width for the material
is thereby limited.

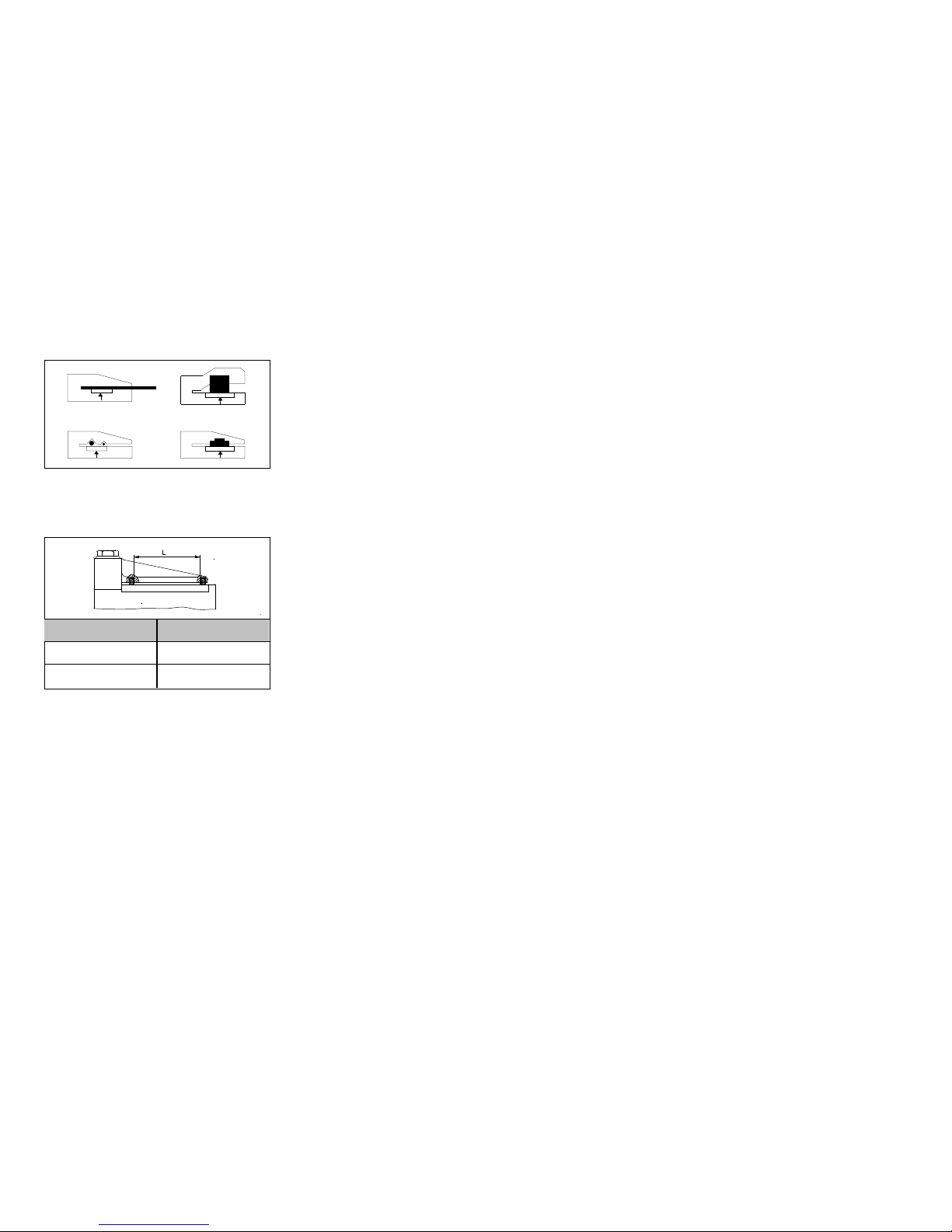

Bild 17: Durchlaßbreite bei einge-
bauten Druckfedern
Fig. 17: Throughput width when
compression springs are
fitted
Typ/Type L
BV-100-... 58
BV-200-... 110
0404a D/GB 13

pneumatisch
Beim Anschließen der Druckluftan-
schlüsse:
•Achten Sie auf möglichst kurze
Schlauchleitungen.
Schlauchleitungen dürfen nicht in
den Verfahrbereich bewegter Teile
gelangen.
Die Entfernung zwischen rein pneu-
matischer Signalabnahme an der Ma-
schine und Signalverwendung am
Hauptsteuerventil sollte max. 2 m
sein. Sonst wird dessen Schaltge-
schwindigkeit beeinträchtigt.
Bei Bedarf an hohen Taktzahlen:
•Verwenden Sie folgendes Anschluß-
zubehör:
Damit ist ausreichende Luftversorgung
gewährleistet.
Pneumatic
When connecting the compressed air
lines
•ensure that short tubing is used
whereever possible.
Pneumatic tubing must not lie in the
path of moving parts. The distance
between purely pneumatic signal
scanning points on the machine and
signal points on the main control
valve should be max. 2 m sein.
Otherwise the switching speed will
be impaired.
If required,
•use the following connection acces-
sories with high cycle times.
Sufficient air supply is thereby guaran-
teed.

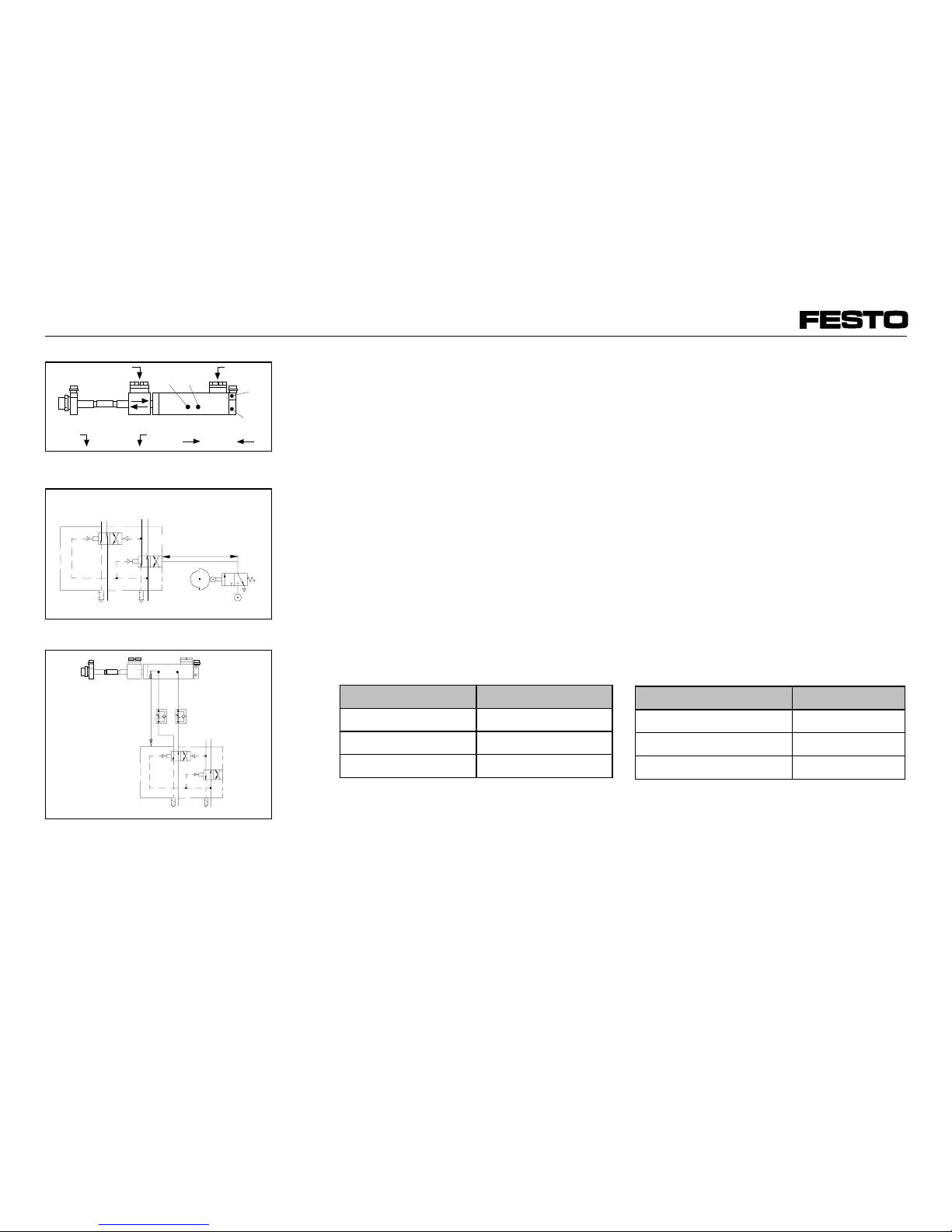

(A): (B): (C): (D):
(A)
(B)
(C) (D)
Bild 18/Fig. 18
P2 P1
max. 2m
MLC-8-.../ VL-8-...
Bild 19/Fig. 19
MLC-8-.../ VL-8-...
max. 30mm
Bild 20/Fig. 20
Anschlußzubehör Nenngröße
Schlauchleitung NW 13
Wartungseinheit FRC-1/2-...
Steuerventil VL-8-3/8-B
Bild 21
Connection accessory Rated size
Tubing NW 13
Service unit FRC-1/2-...
Control valve VL-8-3/8-B
Fig. 21
BV-100-.../BV-200-...
0404a D/GB 14

Bei senkrechtem/schrägem Einbau:
•Prüfen Sie die Notwendigkeit von ge-
steuerten Rückschlagventilen für die
Anschlüsse der Spannzangen (z.B.
Typ HGL-...).
Im Falle von schlagartig auftreten-
dem Druckabfall vermeiden Sie da-
mit ein plötzliches Nachlassen der
Spannwirkung.
Bei BV-100-...:
•Verwenden Sie die beiliegenden
Drosselrückschlagventile vom Typ
GRLA-... zum Einstellen der Hubge-
schwindigkeiten.
Bei Serienschaltung zweier BV (nach
Schaltplan, Bild 26):
•Verschließen Sie die Anschlüsse der
Halteklammern mit Blindstopfen.
Die Halteklammern haben in diesem
Fall keine Funktion. Verschmutzun-
gen der Anschlüsse werden so ver-
mieden.
steuerungstechnisch
(Gesamtschaltplan: siehe nächste Seite)
If the BV is fitted in a vertical/diagonal
position,
•check whether open-loop controlled
non-return valves are necessary for
connecting the clamps (e.g. type
HGL-...).
In this way you can avoid sudden fai-
lure of the clamping effect in the
event of a sudden drop in pressure.
With BV-100-...
•you should use the enclosed one-way
flow control valves of type GRLA-...
for setting the stroke speeds.
If two BVs are connected in series (as
shown in circuit diagram, Fig. 26),
•the pneumatic connections for the
clamps should be fitted with blind
plugs.
The clamps have no function in this
case. The connections are then pro-
tected from dirt.
Control
(see complete circuit diagram overleaf)
C D
Bild 22/Fig. 22
A
B
Bild 23/Fig. 23
0404a D/GB 15

6
1
2
3
4
13
12
11
10
9
8
7
5
Bild 24: Gesamtschaltplan zur Ansteuerung
eines einzelnen BV-...
Fig. 24: Complete circuit diagram for
triggeringasingleBV-...
BV-100-.../BV-200-...
0404a D/GB 16

Kenn-Nr.
in Bild 24
Bezeichnung der
Komponente/Baugruppe
Typen-
bezeichnung
1 elektrischer Grenztaster ER-318
2 Rollenhebelventil R-3-1/4-B
3 Gabelluftschranke
Niederdruckwandler
Ventil
Schnellentlüftungsventil
SFL-6
LSK-1000
LC-3-1/8
SEU-1/8
4 Gabelluftschranke
Niederdruckwandler
Wartungseinheit
SFL-6
PE-1000
LFR-1/8-S
5 Taktvorschubgerät BV-100-.../BV-200-...
6 Ventil zur Zwischenentlüftung MOCH-3-1/4
7 Drossel-Rückschlagventil GRLA-...
8 Pneumatisches oder
elektrisches 8/2-Wegeventil
VL-8-3/8-B
MLC-8-3/8-B
9 Druckregelventil für
Dämpfungsregelung
LR-1/4
10 Handschiebeventil für
separate
Spannzangenentlüftung
W-3-1/4
11 Druckregelventil zur
Klemmkraftregelung
LR-1/4
12 Wartungseinheit LFR-1/4-S-B
13 Handschiebeventil (zentral) W-3-1/4
Bild 25: Legende zum Gesamtschaltplan
CodeNo.
in Fig. 24
Designation of
components/assemblies
Type designation
1 Electrical limit switch ER-318
2 Roller lever valve R-3-1/4-B
3 Gap sensor
Amplifier actuator
Basic valve
Quick exhaust valve
SFL-6
LSK-1000
LC-3-1/8
SEU-1/8
4 Gap sensor
Low pressure PE converter
Filter regulator unit
SFL-6
PE-1000
LFR-1/8-S
5 Pneumatic feed unit BV-100-.../BV-200-...
6 Single solenoid valve MOCH-3-1/4
7 Swivel flow control valve GRLA-...
8 8/2-way valve (pneumati-
cally or solenoid actuated)
VL-8-3/8-B
MLC-8-3/8-B
9 Pressure regulator (for
cushioning adjustment)
LR-1/4
10 Hand slide valve (separate
holding clamp ventilation)
W-3-1/4
11 Pressure regulator (for
adhesion power
adjustment)
LR-1/4
12 Filter regulator unit LFR-1/4-S-B
13 Hand slide valve (central) W-3-1/4
Fig. 25 Key for complete circuit diagram
0404a D/GB 17

6
12
3
4
10
9
8
7
5
Bild 26: Schaltplan für Serienschaltung
zweier BV-...
Fig. 26: Circuit diagram for series circuit
of two BV-...
BV-100-.../BV-200-...
0404a D/GB 18

Kenn-
Nr. in
Bild 26
Bezeichnung der
Komponente/Baugruppe
Typen-
bezeichnung
1 Taktvorschubgerät BV-100-...
BV-200-...
2 Taktvorschubgerät BV-100-...
BV-200-...
3 Pneumatisches oder
elektrisches 8/2-Wegeventil
VL-8-3/8-B
MLC-8-3/8-B
4 Impulsventil J-5-PK-3
5 Impulsventil J-5-PK-3
6 3/2-Wegeventil VL/O-3-PK-3
7 3/2-Wegeventil VL/O-3-PK-3
8 Druckverstärker VL-3-4-H-20
9 Gabelluftschranke SFL-6
10 Wartungseinheit LFR-1/8-S
Bild 27: Legende zum Schaltplan der Serienschaltung
Code-
no. in
Fig. 26
Designation of
components/assemblies
Type designation
1 Pneumatic feed unit BV-100-...
BV-200-...
2 Pneumatic feed unit BV-100-...
BV-200-...
3 8/2-way valve (pneumatically
or solenoid actuated)
VL-8-3/8-B
MLC-8-3/8-B
4 Double pilot valve J-5-PK-3
5 Double pilot valve J-5-PK-3
6 Single pilot valve (3/2-way) VL/O-3-PK-3
7 Single pilot valve (3/2-way) VL/O-3-PK-3
8 Pressure amplifier VL-3-4-H-20
9 Gap senor SFL-6
10 Filter regulator unit LFR-1/8-S
Fig. 27 Key for diagram of series circuit
0404a D/GB 19

Definiton:
•Verwenden Sie ein zentrales Entlüf-
tungsventil vor der BV-Steuerung.
Bei Einstell- und Umrüstarbeiten ist
das BV samt Steuerung damit stets
drucklos zu schalten.
Beim Einsatz des BV an Pressen:
•Verwenden Sie für die Steuerung
des BV vorzugsweise Positionssigna-
le, die an der rotierenden Exzenter-
scheibe der Presse abgetastet wer-
den.
Diese sind in der Regel exakter und
wartungsfreier abgreifbar als bei li-
nearer Positionsabfrage des Pressen-
stempels.
Definiton:
•Ensure that there is a central ex-
haust valve upstream in the BV con-
trol circuit.
During adjustment and conversion
work the BV and the control circuit
pressure must always be switched
off.
If the BV is used on presses,
•you should preferably use position si-
gnals for controlling the BV. These
position signals are scanned on the
rotating eccentric disc of the press.
These signals are usually more preci-
se and do not require readjustment
of the scanner, as would be the
case with linear scanning of the
press punch.
Auszuführende
Arbeiten
notwendige Entlüftung
Einstellarbeiten BV + Steuerung
Umrüstarbeiten BV + Steuerung
Einlegearbeiten Haltezangen des BV
Bild 28
Work to be
performed
Ventilation required
Adjustments BV + control circuit
Conversion BV + control circuit
Inserts Holding clamps of BV
Fig. 28
W-3-3/8
Bild 29/Fig. 29
Bild 30/Fig. 30
BV-100-.../BV-200-...
0404a D/GB 20
