Festo DG..-...-GA Series User manual

(de) Bedienungs-
anleitung
(en) Operating
instructions
(es) Instrucciones
de utilización
(fr) Notice
d’utilisation
(it) Instruzione
per l’uso
(sv) Bruksanvisning
Geschützte
Linearachsenführung
Typ DGxx-...-GA
Protected linear axis guide
Type DGxx-...-GA
647 927
0102NH

DGxx-...-GA
Festo DGxx-...-GA 0102NH
2
Es bedeuten/Symbols/Símbolos/
Symboles/Simboli/Teckenförklaring: Einbau und Inbetriebnahme nur von qualifi-
ziertem Fachpersonal, gemäß Bedienungs-
anleitung.
Warnung
Warning, Caution
Atención
Avertissement
Avvertenza
Varning
Hinweis
Please note
Por favor, observar
Note
Nota
Notera
Umwelt
Antipollution
Reciclaje
Recyclage
Riciclaggio
Återvinning
Zubehör
Accessories
Accesorios
Accessoires
Accessori
Tillbehör
Fitting and commissioning to be carried out
by qualified personnel only in accordance
with the operating instructions.
El montaje y la puesta en funcionamiento,
debe ser realizado exclusivamente por per-
sonal cualificado y siguiendo las
instrucciones de utilización.
Montage et mise en service uniquement par
du personnel agréé, conformément aux
instructions d’utilisation.
Montaggio e messa in funzione devono es-
sere effettuati da personale specializzato ed
autorizzato in confomità alle istruzioni per
l’uso.
Montering och idrifttagning får endast ut-
föras av auktoriserad fackkunnig personal i
enlighet med denna bruksanvisning.
Deutsch 3......................................................................
English 9.......................................................................
Español 15.....................................................................
Français 21.....................................................................
Italiano 27......................................................................
Svenska 33.....................................................................

DGxx-...-GA
Festo DGxx-...-GA 0102NH Deutsch 3
Geschütze Linearachsenführung
Typ DGxx-...KF-GADeutsch
1 Bedienteile und Anschlüsse
1 2
3
45
6
7
8
1Abdeckprofil
2Bürstenabstreifer
3Halteschrauben
4Läufer
5Führungsschiene (verdeckt liegend)
6Endkappe
7Durchgangsbohrung für Stoßdämpfer
8Gewindebohrung für Anschlagbolzen
Bild 1

DGxx-...-GA
Festo DGxx-...-GA 0102NH Deutsch
4
2 Funktion und Anwendung
Die geschütze Führung der Linearachse bedeckt alle Profilhinterschneidungen der
Linearachsenführung. Sie bietet eine Oberfläche mit reinigungsfreundlichen Ober-
flächen. Das Abdeckprofil schützt die Führung gegen herabfallende Partikel und
Staub.
Sie dient bestimmungsgemäß als Variantenelement ab Werk an Linearachsen des
Typs DGE(L)-...-KF, DGP(L)-...-KF und DGPI(L)-...-KF.
3 Voraussetzungen für den Produkteinsatz
Hinweis
SStellen Sie sicher, dass die Punkte dieses Kapitels immer eingehalten
werden.
Dies macht das Produktverhalten ordnungsgemäß und sicher.
SVergleichen Sie die Grenzwerte in dieser Bedienungsanleitung mit Ihrem ak-
tuellen Einsatzfall (z.B. Käfte, Frequenzen, Massen, Temperaturen, Geschwin-
digkeiten).
Nur die Einhaltung der Belastungsgrenzen ermöglicht ein Betreiben des Arti-
kels gemäß der einschlägigen Sicherheitsrichtlinien.
SBerücksichtigen Sie die Umgebungs-
bedingungen vor Ort.
Korrosive Umbebungen beeinträchtigen
die Lebensdauer Ihres Produkts.
SBeachten Sie die Vorschriften für Ihren
Einsatzort (z.B. von Berufsgenossenschaf-
ten oder nationalen Institutionen).
SVerwenden Sie das Produkt im Originalzustand ohne jegliche eigenmächtige
Veränderungen.
Bild 2
[°C] [%] [mbar]

DGxx-...-GA
Festo DGxx-...-GA 0102NH Deutsch 5
4Einbau
SPlatzieren Sie die Linearachse mit ausrei-
chendem Freiraum f zu mindestens einer
der Stirnseiten.
Sonst behindert das Abdeckprofil im
Wartungsfall den Zugang zu den relevan-
ten Stellen. Das bedeutet, dass die Achse
später zu Wartungszwecken ausgebaut
werden muss.
Baugröße 18 25 32 40 50 63
f [mm] 87 105 131 170 237 250
Bild 4
SPlatzieren Sie die Führungsschiene 5
immer nach oben (siehe Kapitel “Techni-
sche Daten”).
Um das zu ermöglichen, besitzt der Läufer
zwei identisch ausgeführte Läuferflächen.
Nur die horizontale Ausrichtung der
DGxx-...-GA schützt die Führungsschiene
zuverlässig gegen Eindringen von
Schmutz.
Gegen aufwirbelnde Schmutzpartikel
bietet die DGxx-...-GA keinen Schutz.
SPrüfen Sie, ob Stoßdämpferhalterungen
für kürzere Hübe als den Nennhub benö-
tigt werden.
Zum Anbau von Stoßdämpferhalterungen:
SDemontieren Sie das Abdeckprofil folgendermaßen:
– Läufer 4und Abdeckprofil 1reinigen
(siehe Kapitel “Wartung und Pflege”).
– Halteschrauben 3herausdrehen
– Bürstenabstreifer 2demontieren
– Abdeckprofil 1herausziehen
– KYP-... gemäß deren Bedienungs-
anleitung montieren
Bild 3
Bild 5
5
Bild 6
Bild 7

DGxx-...-GA
Festo DGxx-...-GA 0102NH Deutsch
6
Zur Wiedermontage der Abdeckschiene:
SMontieren Sie das Abdeckprofil folgendermaßen:
– Abdeckprofil einschieben
– Halteschrauben festdrehen
– Bürstenabstreifer montieren
– (Anziehdrehmomente siehe Bild 9)
Bei Verwendung von Stoßdämpfern direkt in
den Endkappen 6:
SVerwenden Sie ausschließlich den
Bausatz gemäß Kapitel “Zubehör”.
Nur dieser enthält die Einschraubelemente für den korrekten Einbau des
Stoßdämpfers.
5 Inbetriebnahme
Hinweis
Bereits ab Werk montierte geschützte Führungen bedürfen keiner Nacharbeit.
SLassen Sie die Schrauben und Stellteile unverändert für die es keine aus-
drückliche Aufforderung dazu in dieser Bedienungsanleitung gibt.
SEntfernen Sie die Abdeckvorrichtungen an
der vorgesehenen Läuferfläche folgender-
maßen:
– Bürstenabstreifer demontieren
– Abdeckschiene herausschieben
– Bürsten montieren
– Abdeckkappen herausheben
(nur bei benötigten Bohrungen)
Bild 8
Bild 9
0,6 Nm 4Nm
4Nm

DGxx-...-GA
Festo DGxx-...-GA 0102NH Deutsch 7
6 Wartung und Pflege
SFetten Sie die Wälzlagerkassetten des
Läufers in Intervallen gemäß der Bedie-
nungsleitung Ihrer Linearachse.
Zur Freilegung der Schmiernippel:
SVollziehen Sie den Abbau der Abdeck-
schiene wie im Kapitel “Einbau”
beschrieben.
SReinigen Sie die DGxx-...-GA ausschließ-
lich mit Wasser (max. 60 °C).
7 Ausbau und Reparatur
Zum Tausch stark beanspruchter Teile:
SBestellen Sie einen Verschleißteilsatz für die geschützte Führung.
8 Störungsbeseitigung
Störung Ursache Abhilfe
Bürsten sichtbar abgenutzt Lange Betriebsdauer Verschleißteilesatz bestellen
Gleitelemente abgenutzt
Schleifgeräusche Abdeckprofil deformiert Abdeckprofil erneuern
Bild 10

DGxx-...-GA
Festo DGxx-...-GA 0102NH Deutsch
8
9Zubehör
Benennung Typ
Nutabdeckung für Befestigungsnut ABP-5-...
Nutenstein für Läuferbefestigung NSTL-...
Zentrierhülse (8 ... 18) ZBS-5
Zentrierhülse (25 ... 80) ZBH-9
Zentrierscheibe SLZZ-...
Stoßdämpferhalter KYP-...
Stoßdämpfer YSR-...
Stoßdämpfer für Endkappenmontage DGxx-...-GA
Bild 11
10 Technische Daten
Typ ...-GA
Varaiantenelement zu DGE-...-ZR, DGE-...-SP, DGPL-..., DGPIL-...
Einbaulage Waagrecht (max. Abweichung ± 15 °)
Führungsschiene immer nach oben
Einbauort Nur bei Schmutzaufkommen von oben
Nicht bei aufwirbelnden Schmutzpartikeln
Zul. Temperaturbereich - 10 ... + 60 °C
Bild 12

DGxx-...-GA
Festo DGxx-...-GA 0102NH English 9
Protected linear axis guide
type DGxx-...KF-GADeutsch

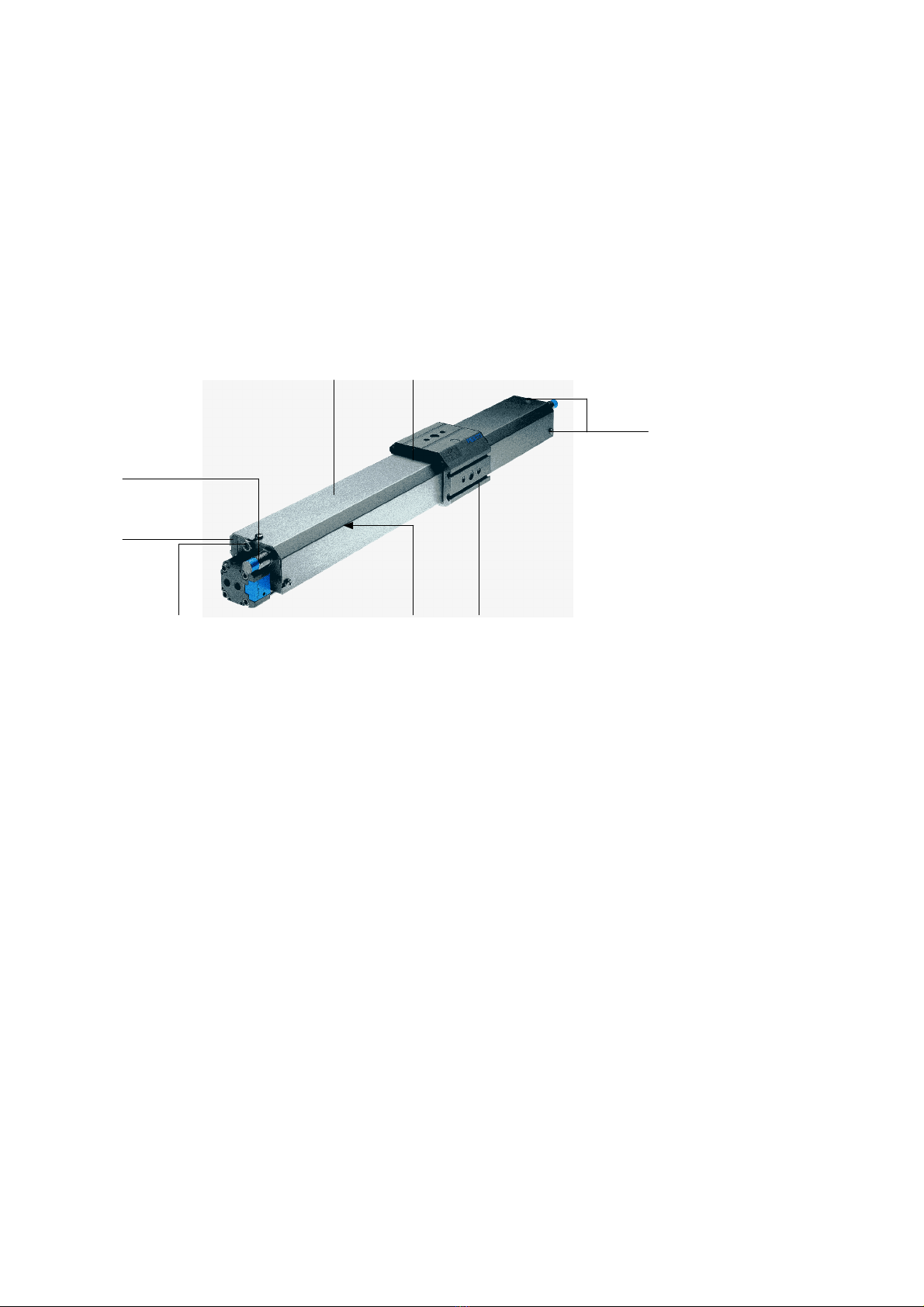

1 Operating parts and connections
1 2
3
45
6
7
8
1Cover section
2Brush wiper
3Fastening screws
4Slide
5Guide rail (not visible)
6End cap
7Through hole for shock absorber
8Threaded hole for stop bolt
Fig. 1

DGxx-...-GA
Festo DGxx-...-GA 0102NH English
10
2 Method of operation and application
The protected guide of the linear axis covers all profile undercuts on the linear
axis guide.
It provides an easy-to-clean surface.
The cover section protects the guide against falling particles and dust.
The dirt-protected linear axis guide has been designed as a variant and is fitted at
the factory to linear axes of types DGE(L)-...-KF, DGP(L)-...-KF and DGPI(L)-...-KF.
3 Conditions of use
Please note
SMake sure that the specifications in this section are always observed.
The product will then function correctly and safely.
SCompare the maximum values specified in these operating instructions with
your actual application (e.g. forces, frequencies, masses, temperatures,
speeds).
The product can only be operated in accordance with the relevant safety guide-
lines if the maximum loading limits are observed.
STake into account the ambient conditions
at your location.
Corrosive ambient conditions can impair
the service life of the product.
SPlease observe the regulations applicable
to your location (e.g. local and national
laws and regulations).
SUse the product in its original state without undertaking modifications.
Fig. 2
[°C] [%] [mbar]

DGxx-...-GA
Festo DGxx-...-GA 0102NH English 11
4 Fitting
SPlace the linear axis with sufficient free
space f against at least one of the front
sides.
Otherwise the cover section will prevent
access to the relevant positions when
maintenance is necessary.
This means that the axis would have to be
dismantled for maintenance purposes at a
later stage.
Size 18 25 32 40 50 63
f [mm] 87 105 131 170 237 250
Fig. 4
SAlwaysplacetheguiderail5facing
upwards (see section “Technical specifica-
tions”).
The slide has two identical surfaces to
enable you to do this.The guide rail offers
reliable protection against dirt from enter-
ing only when the DGxx-...-GA is used in
the horizontal position. The DGxx-...-GA
does not offer any protection against
whirled up particles of dirt.
SCheck to see if shock absorber supports
are required for strokes shorter than the
rated stroke.
Fitting shock absorber supports
SRemove the cover section as follows:
– Clean the slide 4and the cover sec-
tion 1 (see section “Care and mainten-
ance”)
– Unscrew the fastening screws 3
– Remove the brush wiper 2
– Pull out the cover section 1
– Fit the KYP-... in accordance with the
operating instructions.
Fig. 3
Fig. 5
5
Fig. 6
Fig. 7

DGxx-...-GA
Festo DGxx-...-GA 0102NH English
12
Refitting the cover section
SRefit the cover section as follows:
– Push in the cover section
– Tighten the fastening screws
–Fitthebrushwiper.
– (Tightening torques see Fig. 9)
Using shock absorbers directly in the end
caps 6:
SUse only the kit specified in the section
“Accessories”.
Only this kit contains the screw elements which will enable you to fit the shock
absorbers correctly.
5 Commissioning
Please note
Protected guides which are already fitted at the factory do not require any
further treatment.
SDo not carry out any modifications to the settings of screws and adjusting
parts if this is not explicitly specified in these operating instructions.
SRemove the cover devices on the intended
slide surface as follows:
– Remove the brush wiper
– Push out the cover rail
–Fitthebrushes
– Lift out the cover caps
(only if further holes must be used)
Fig. 8
Fig. 9
0,6 Nm 4Nm
4Nm

DGxx-...-GA
Festo DGxx-...-GA 0102NH English 13
6 Care and maintenance
SGrease the roller-bearing cassettes of the
slide at intervals as specified in the oper-
ating instructions for your linear axis.
In order to gain access to the lubricating
nipple:
SRemove the cover rail as described in the
section “Fitting”.
SClean the DGxx-...-GA only with water
(max. 60 °C).

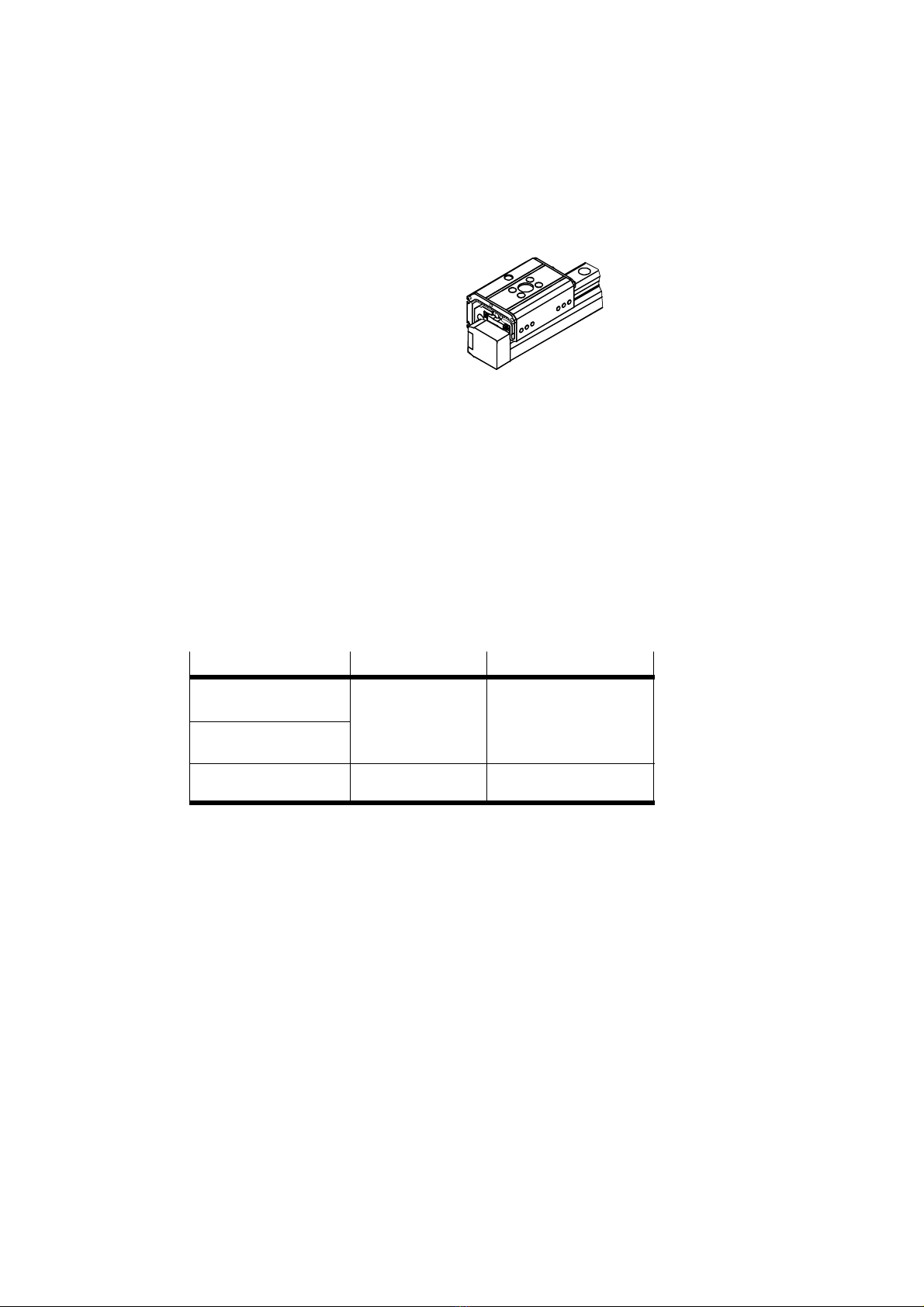

7 Dismantling and repairs
In order to replace heavily worn parts
SOrder a wearing-parts kit for the protected guide.
8 Eliminating faults
Fault Possible cause Remedy
Brush wiper visible worn off Extended working
h
u
Order a wearing-parts kit
Sliding element worn off hours
Scratching noises Cover section deformed Renew the cover section
Fig. 10

DGxx-...-GA
Festo DGxx-...-GA 0102NH English
14
9 Accessories
Designation Type
Cover for fastening groove ABP-5-...
Slide block for slide fastening NSTL-...
Centring sleeve (8 ... 18) ZBS-5
Centring sleeve (25 ... 80) ZBH-9
Centring disc SLZZ-...
Shock absorber support KYP-...
Shock absorber YSR-...
Shock absorber for fitting in the end cap DGxx-...-GA
Fig. 11
10 Technical specifications
Type ...-GA
Variant element for DGE-...-ZR, DGE-...-SP, DGPL-..., DGPIL-...
Mounting position Horizontal (max. deviation ±15°)
Guide rail always facing upwards.
Mounting location Only where dirt enters from above.
Not where dirt particles are whirled up.
Permitted temperature range - 10 ... + 60 °C
Fig. 12

DGxx-...-GA
Festo DGxx-...-GA 0102NH Español 15
Eje lineal con guía protegida
tipo DGxx-...KF-GAEspañol
1 Elementos funcionales y conexiones
1 2
3
45
6
7
8
1Tapa de protección
2Cepillo rascador
3Tornillos de fijación
4Corredera
5Raíl de guía (no visible)
6Culata final
7Agujero pasante para amortiguador
8Agujero roscado para tornillo de tope
Fig. 1

DGxx-...-GA
Festo DGxx-...-GA 0102NH Español
16
2 Método de funcionamiento y uso
La protección de la guía del eje lineal cubre todas las hendiduras del perfil en la
guía del eje lineal.
Proporciona una superficie fácil de limpiar.
La tapa protege a la guía contra la penetración de partículas y polvo.
La protección de la guía del eje lineal ha sido diseñada como una variante y se
monta en fábrica en los ejes lineales de los tipos DGE(L)-...-KF, DGP(L)-...-KF y
DGPI(L)-...-KF.
3 Condiciones de uso
Por favor, observar
SAsegúrese de que se observan siempre las especificaciones de este capítulo.
Con ello, el producto funcionará de forma correcta y fiable.
SCompare los valores máximos especificados en estas instrucciones de funcio-
namiento con su aplicación actual (p. ej. presiones, fuerzas, pares, temperatu-
ras).
El producto sólo puede hacerse funcionar según las correspondientes directri-
ces de seguridad si se observan los límites de carga máximos.
STénganse en cuenta las condiciones am-
bientales del emplazamiento.
Las condiciones ambientales corrosivas
pueden reducir la vida útil del producto.
SPor favor, observar las normas aplicables
a su ubicación (es decir, leyes y regulacio-
nes nacionales y locales).
SUse el producto en su condición original, sin cambios ni modificaciones.
Fig. 2
[°C] [%] [mbar]

DGxx-...-GA
Festo DGxx-...-GA 0102NH Español 17
4Montaje
SEmplazar el eje lineal con suficiente espa-
cio libre f por lo menos en uno de los la-
dos frontales.
De lo contrario, la sección de la tapa im-
pedirá el acceso a las correspondientes
posiciones cuando sea necesario hacer el
mantenimiento.
Esto significa que el eje pueda ser desmon-
tado posteriormente para mantenimiento.
Tamaño 18 25 32 40 50 63
f [mm] 87 105 131 170 237 250
Fig. 4
SColocar siempre el raíl de guía 5mirando
haciaarriba(véaselasección“Especifica-
ciones Técnicas”).
La corredera tiene dos superficies idénti-
cas para permitirlo. El raíl de guía ofrece
una protección fiable contra la entrada de
suciedad, sólo cuando el DGxx-...-GA se
utiliza en posición horizontal. El DGxx-...-
GA no ofrece ninguna protección contra
partículas de polvo flotantes en el entorno.
SVerificar si se necesitan soportes de amor-
tiguador para carreras más cortas que la
carrera nominal.
Montaje de soportes de amortiguador
SDesmontar la sección de la tapa como sigue:
– Limpiar el lateral 4y la sección de la
tapa 1 (véase sección “Cuidados y
mantenimiento”).
– Desenroscar los tornillos de fijación 3
– Retirar el cepillo rascador 2
– Extraer la sección de la tapa 1
– Montar el KYP-... según las instruccio-
nes de funcionamiento.
Fig. 3
Fig. 5
5
Fig. 6
Fig. 7

DGxx-...-GA
Festo DGxx-...-GA 0102NH Español
18
Volver a montar la sección de la tapa
SVolver a montar la sección de la tapa como sigue:
– Meter la sección de la tapa
– Apretar los tornillos de fijación
– Montar el cepillo rascador
– (Pares de apriete, véase Fig. 9)
Utilizando amortiguadores directamente en
las culatas finales 6:
SUtilizar sólo el kit especificado en la
sección “Accesorios”.
Sólo este kit contiene los elementos atornillables que le permitirán montar
correctamente los amortiguadores.
5 Puesta a punto
Por favor, observar
Las guías de protección que vienen montadas de fábrica no necesitan ningún
otro tratamiento.
SNo realizar ninguna modificación en los ajustes de los tornillos ni piezas de
ajuste, si ello no se indica explícitamente en estas instrucciones de funcio-
namiento.
SRetirar los dispositivos de cubierta de la
superficie de la corredera como sigue:
– Desmontar el cepillo rascador.
– Empujar el raíl de cubierta
– Montar los cepillos
– Levantar las culatas de la cubierta
(sólo si hay que utilizar más agujeros)
Fig. 8
Fig. 9
0,6 Nm 4Nm
4Nm

DGxx-...-GA
Festo DGxx-...-GA 0102NH Español 19
6 Cuidados y mantenimiento
SEngrasar las jaulas de rodamientos a bo-
lasdelacorrederaalosintervalosespeci-
ficados en las instrucciones de funciona-
miento de su eje lineal.
Para tener acceso a la boquilla de lubricación
SRetirar el raíl de cubierta como se des-
cribe en la sección “Montaje”.
SLimpiar el DGxx-...-GA sólo con agua
(máx. 60 °C).
7 Desmontaje y reparaciones
Para sustituir piezas muy desgastadas
SPedir un kit de piezas de desgaste para la guía protegida.
8 Eliminación de fallos
Fallo Causa posible Solución
Cepillo rascador visible-
mente desgastado
Sobrepasadas las ho-
ras de funcionamiento
Pedir un kit de piezas de
desgaste
Elemento de deslizamiento
desgastado
Ruidos de arañazos Sección de cubierta
deformada
Renovar la sección de la
cubierta
Fig. 10

DGxx-...-GA
Festo DGxx-...-GA 0102NH Español
20
9 Accesorios
Designación Tipo
Tapa para ranura de fijación ABP-5-...
Bloque de corredera para fijación NSTL-...
Manguito de centraje (8 ... 18) ZBS-5
Manguito de centraje (25 ... 80) ZBH-9
Disco de centraje SLZZ-...
Soporte del amortiguador KYP-...
Amortiguador YSR-...
Amortiguador para montaje en la
culata final
DGxx-...-GA
Fig. 11
10 Especificaciones técnicas
Tipo ...-GA
Elemento variante para DGE-...-ZR, DGE-...-SP, DGPL-..., DGPIL-...
Posición de montaje Horizontal (desviación máx. ±15°)
Raíl de guía mirando siempre hacia arriba.
Posición de montaje Sólo cuando la suciedad entra desde
arriba.
No cuando hay partículas de suciedad
flotando.
Margen de temperaturas - 10 ... + 60 °C
Fig. 12
