Festo VABM-B10 E Series User manual

Montageanleitung (Original: de)
8031240
1404NH
†‡
Anschlussblock
VABM-B10-...E/S
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
[phone]
www.festo.com

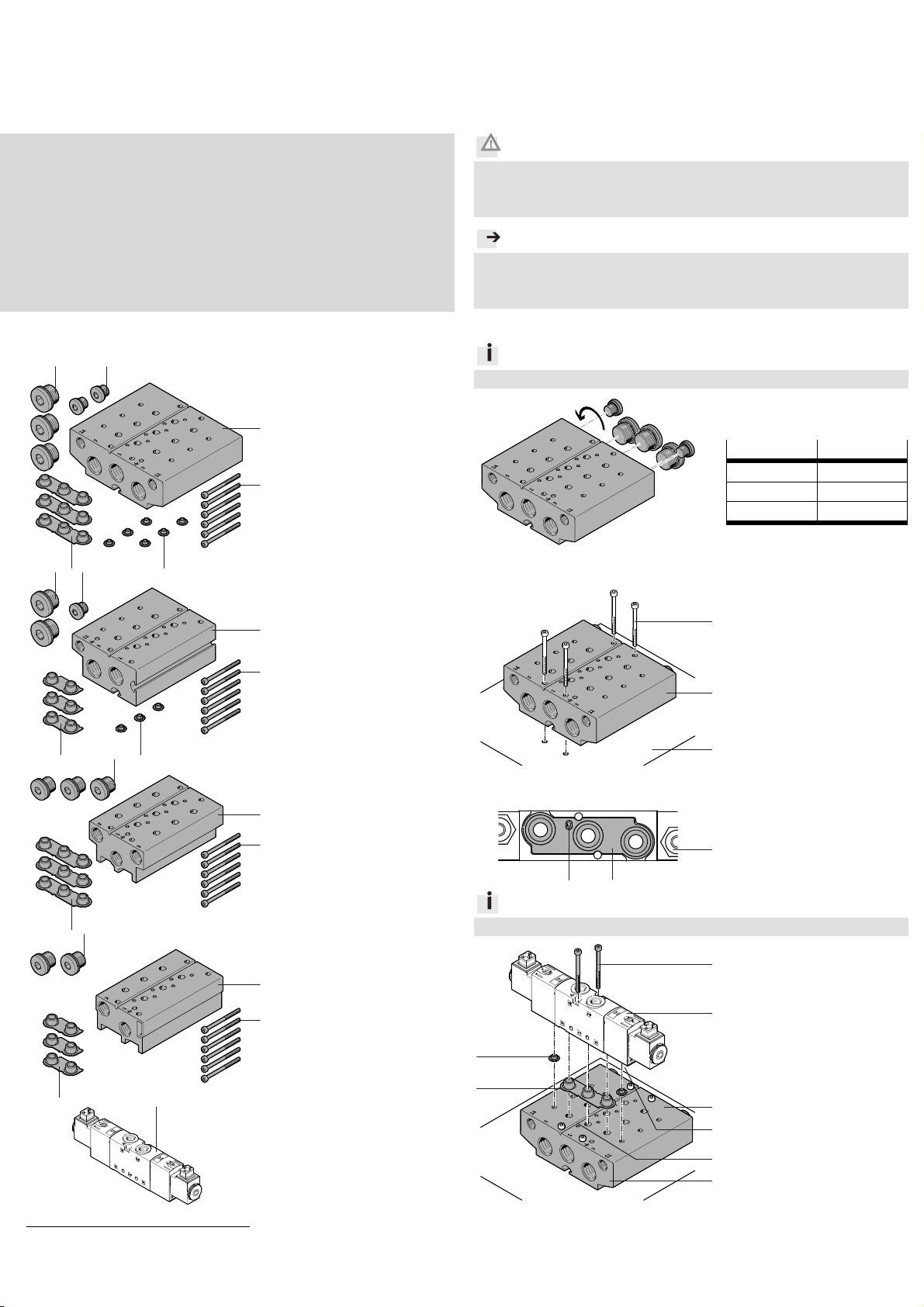

1. Teileliste
20272d_1
VABM-B10-20E-...
1Anschlussblock
2Schraube M31)2)
3Dichtung1)2)
4Dichtung1)
5Blindstopfen B-3/8
6Blindstopfen B-1/8
(1x)
(nx)
(nx)
(nx)
(3x)
(2x)
20272d_2
VABM-B10-20E-...-P3
1Anschlussblock
2Schraube M31)2)
3Dichtung1)
4Dichtung1)
5Blindstopfen B-3/8
6Blindstopfen B-1/8
(1x)
(nx)
(nx)
(nx)
(2x)
(1x)
20272d_3
VABM-B10-20S-...
1Anschlussblock
2Schraube M31)2)
4Dichtung1)
7Blindstopfen B-1/4
(1x)
(nx)
(nx)
(3x)
20272d_4
VABM-B10-20S-...-P3
1Anschlussblock
2Schraube M31)2)
4Dichtung1)
7Blindstopfen B-1/4
(1x)
(nx)
(nx)
(2x)
20260d_3
Nicht im Lieferumfang:
8Magnetventil1)
1) Die Anzahl der Schrauben 2, Dichtungen 3/4und Magnetventile 8ist von den verfüg-
baren Ventilplätzen abhängig.
2) Anzahl = 2 x verfügbare Ventilplätze
2. Bestimmungsgemäße Verwendung
Anschlussblock VABM-B10-...E/S:
Pneumatische Verkettung der Ventile.
3. Sicherheitshinweise und Hinweise zur Montage
Vorsicht
Unerwartete Bewegung von Bauteilen.
Verletzung durch Schlag, Stoß, Quetschung.
Druckluft vor Montagearbeiten abschalten.
Hinweis
Funktionsstörung und Sachschaden durch unsachgemäße Montage.
Sachgemäß montieren (Abschnitt 4 … 6).
Anziehdrehmomente einhalten.
4. Montage Blindstopfen 5/6/7
Info
Zubehör  www.festo.com/catalogue: Z. B. Schalldämpfer und Steckver-
schraubung.
20272d_5
Blindstopfen 5/6/7ein-
drehen.
Blindstopfen [Nm]
58,5 _15 %
65 – 20 %
78,5 _15 %
5. Montage Anschlussblock 1
20272d_7
Anschlussblock 1auf Mon-
tagefläche (A) platzieren.
Schrauben (B) festdrehen.
6. Montage Magnetventil 8
20272d_8
Dichtung 4in die Senkung
des Magnetventils 8form-
schlüssig platzieren.
Info
Dichtungen 3sind nur bei externer Steuerluft montierbar.
20272d_6
Dichtungen 3in die Öff-
nungen (C) schieben.
Drehende Bewegung wäh-
rend der Montage erforder-
lich.
Magnetventil 8auf den
Anschlussblock 1positio-
nieren.
Kontrolle:
–Nase (D) ist in der Nut (E)
–Magnetventil 8ist parallel
zur Fläche (F) ausgerichtet
–Kanalbezeichnungen 1/3/5
stimmen überein.
Schrauben 2festdrehen.
8
1,4 Nm _20 %
2
1
1
5
6
2
3
4
1
5
6
2
3
4
1
7
2
4
1
7
2
4
A
B
8
4
3
C
E
8
4
D
1
F

Assembly instructions (Original: de)
8031240
1404NH
†‡
Connection block
VABM-B10-...E/S
Festo AG & Co. KG
Postfach
73726 Esslingen
Germany
[phone]
www.festo.com
1. Parts list
20272d_1
VABM-B10-20E-...
1Connection block
2Screw M31)2)
3Seal1)2)
4Seal1)
5Blanking plug B-3/8
6Blanking plug B-1/8
(1x)
(nx)
(nx)
(nx)
(3x)
(2x)
20272d_2
VABM-B10-20E-...-P3
1Connection block
2Screw M31)2)
3Seal1)
4Seal1)
5Blanking plug B-3/8
6Blanking plug B-1/8
(1x)
(nx)
(nx)
(nx)
(2x)
(1x)
20272d_3
VABM-B10-20S-...
1Connection block
2Screw M31)2)
4Seal1)
7Blanking plug B-1/4
(1x)
(nx)
(nx)
(3x)
20272d_4
VABM-B10-20S-...-P3
1Connection block
2Screw M31)2)
4Seal1)
7Blanking plug B-1/4
(1x)
(nx)
(nx)
(2x)
20260d_3
Not included in delivery:
8Solenoid valve1)
1) The number of screws 2, seals 3/4and solenoid valves 8is dependent on the
available valve positions.
2) Number = 2 x available valve positions
2. Intended use
Connection block VABM-B10-...E/S:
Pneumatic linking of the valves.
3. Safety instructions and notes on assembly
Caution
Unexpected movement of components.
Injury due to electric shock, impact, squeezing.
Switch off compressed air before assembly work.
Note
Malfunction and material damage due to incorrect assembly.
Mount properly (section 4 … 6).
Observe tightening torques.
4. Assembly of blanking plugs 5/6/7
Information
Accessories www.festo.com/catalogue: E.g. silencer and push-in fitting.
20272d_5
Screw in blanking
plugs 5/6/7.
Blanking plug [Nm]
58.5 _15 %
65 – 20 %
78.5 _15 %
5. Assembly of connection block 1
20272d_7
Place connection block 1
on the mounting surface (A).
Tighten screws (B).
6. Assembly of solenoid valve 8
20272d_8
Place the seal 4in the de-
pression of the solenoid
valve 8so it is positive-
locking.
Information
Seals 3can only be mounted with external pilot air supply.
20272d_6
Push seals 3into the ori-
fices (C).
Rotating movement re-
quired during mounting.
Position solenoid valve 8
on the connection block 1.
Check:
–Projection (D) is in the
slot (E)
–Solenoid valve 8is aligned
parallel to the surface (F)
–Channel designations 1/3/5
agree.
Tighten screws 2.
8
1.4 Nm _20 %
2
1
1
5
6
2
3
4
1
5
6
2
3
4
1
7
2
4
1
7
2
4
A
B
8
4
3
C
E
8
4
D
1
F
