Festo CPV..-GE-IB-8 0108NH Deutsch 3
1 BenutzerhinweiseDeutsch
Die CPV-Ventilinsel mit Feldbus-Direktanschluss (CPV
Direct) ist ausschließlich für den Einsatz als Teilnehmer am
Feldbus Interbus bestimmt.
Hierbei sind die angegebenen Grenzwerte der technischen
Daten einzuhalten. Ausführliche Informationen finden Sie
in Beschreibung P.BE-CP-IB-.. .
Warnung
SSchalten Sie die Spannung aus, bevor Sie Steckver-
binder zusammen stecken oder trennen (Funktions-
schädigung).
SVerwenden Sie nur Netzteile, die eine sichere elektri-
sche Trennung der Betriebsspannung nach IEC 742/
EN 60742/VDE 0551 mit mindestens 4 kV Isolations-
festigkeit gewährleisten (PELV). Schaltnetzteile sind
zulässig, wenn sie die sichere Trennung im Sinne der
EN 60950/VDE 0805 gewährleisten.
SSchließen Sie einen Erdleiter mit ausreichendem
Leitungsquerschnitt an den mit dem Erdungssymbol
gekennzeichneten Anschluss an.
Hinweis
Nehmen Sie nur ein komplett montiertes und verdrah-
tetes CP-System in Betrieb.

Festo CPV..-GE-IB-8 0108NH Deutsch4
2 Anschluss- und Anzeigeelemente
1Interbus
ankommend
2DIL-Schalter
3Anschluss für Span-
nungsversorgung
4Power-LED,
Diagnose-LEDs
5Interbus
weiterführend
6CP-Erweiterungs-
anschluss
7Schaltzustands-
anzeige CPV-
Ventilspulen
1
2
3
4
5
6
7
2.1 Pinbelegung des Spannungsversorgungs-
anschlusses
M12-Anschluss Pin-Nr.
1. DC 24 V Betriebsspannung Elektronik und
Eingänge *)
2. DC 24 V Lastspannung Ventile
3. 0 V
4. Erdanschluss
*) Bei angeschlossenen Modulen am Erweiterungsanschluss

Festo CPV..-GE-IB-8 0108NH Deutsch 5

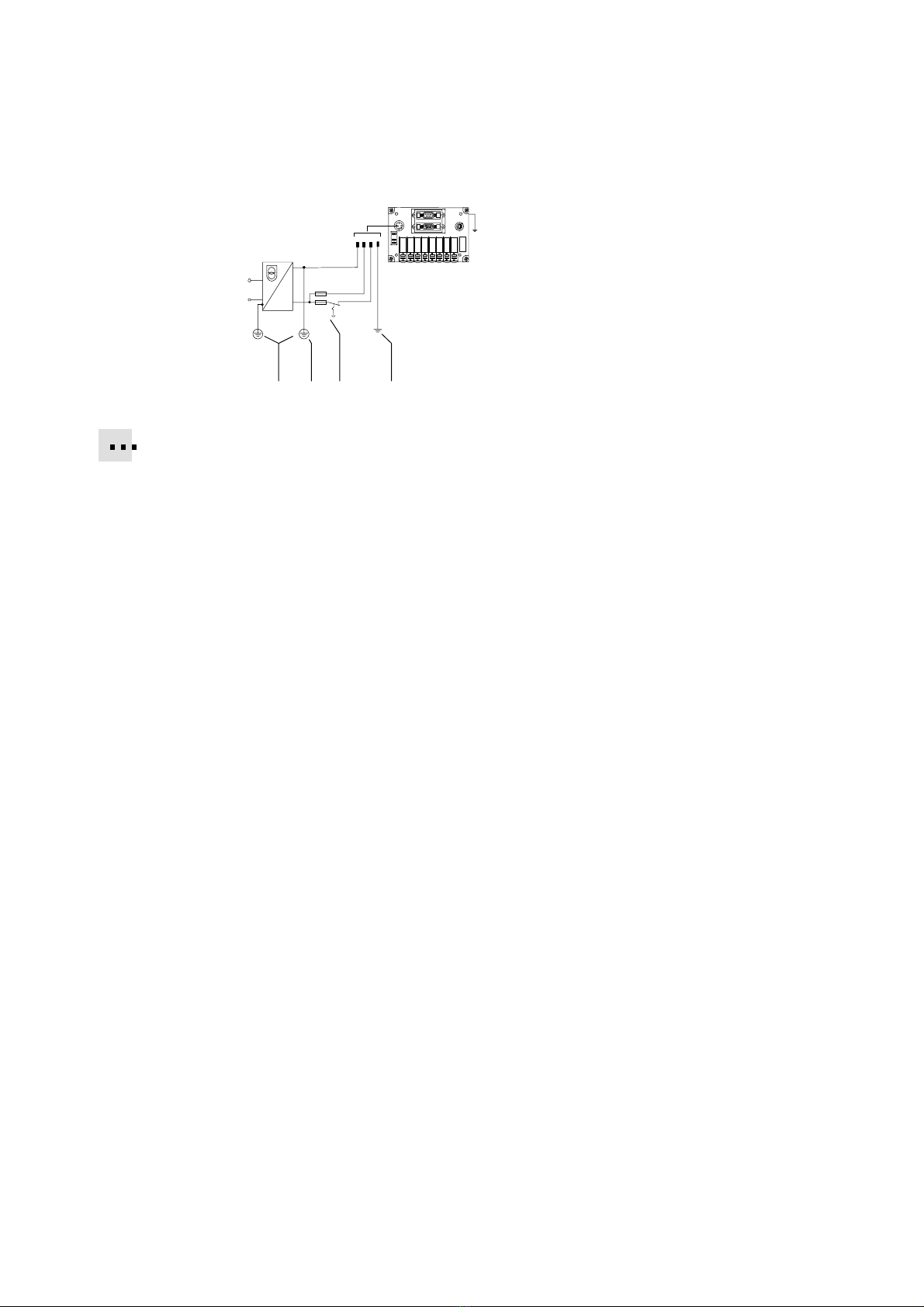

2.2 Anschlussbeispiel mit PELV-Netzteil und Potenzial-
ausgleich
1PE
2Potenzialausgleich
3Lastspannung
getrennt abschalt-
bar und externe
Sicherungen
4Erdungsanschluss
Pin 4 (max. 3 A)
3124
123 42
2A
2A
2.3 Feldbusanschluss (Sub-D-9 Buchse und Stecker)
Als Zubehör erhalten Sie folgende Anschlüsse von Festo:
– Sub-D Stecker Typ FBS-SUB-9-GS-IB
(Feldbus ankommend)
– Sub-D Buche Typ FBS-SUB-9-BU-IB
(Feldbus weiterführend)

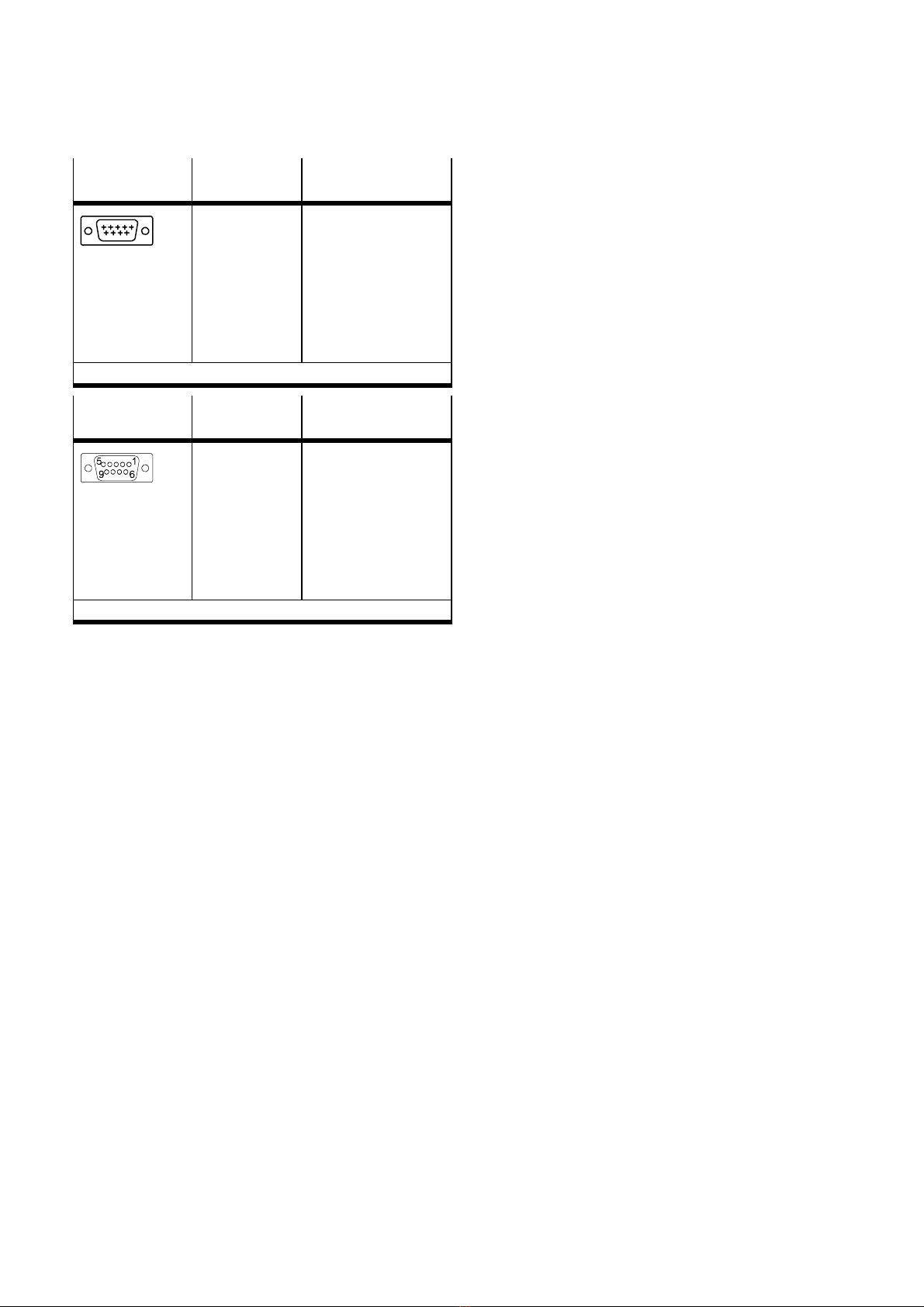

Festo CPV..-GE-IB-8 0108NH Deutsch6
Sub-D-9 Stecker
auf CPV Insel
Pin-Nr./
Bezeichnung
Bedeutung
51
96
1. DO1
2. DI1
3. GND
4n.c.
1)
5n.c.
1)
6. /DO1
7. /DI1
8. n.c. 1)
9. n.c. 1)
Gehäuse
Data out 1
Data in 1
Ground
not connected
not connected
Data out 1 invers
Data in 1 invers
not connected
not connected
Schirm
1) Pins nicht anschließen!
Sub-D-9 Buchse
auf CPV Insel
Pin-Nr./
Bezeichnung
Bedeutung
1. DO2
2. DI2
3. GND
4. n.c.
5. RBST 2)
6. /DO2
7. /DI2
8. n.c.
9. RBST 2)
Gehäuse
Data out 2
Data in 2
Ground
not connected
Signaleingang
Data out 2 invers
Data in 2 invers
not connected
Signaleingang
Funktionserde
2) Brücke von Pin 5 nach 9 nicht zwingend.
Details finden Sie in der Beschreibung P.BE-CP-IB-.. .

Festo CPV..-GE-IB-8 0108NH Deutsch 7
3 Konfiguration
Vorsicht
Die CPV Direct enthält elektronisch gefährdete Bauele-
mente. Berühren der Kontaktflächen an Steckverbin-
dungen und Missachtung der Handhabungsvorschriften
für elektrostatisch gefährdete Bauelemente können die
CPV Direct zerstören.
Gehen Sie beim Konfigurieren wie folgt vor:
1. Spannungsversorgung abschalten.
2. Mit den DIL-Schaltern einstellen: Erweiterung des
CP-Systems, Diagnosemode, Baudrate.
Warnung
SStellen Sie sicher, dass Einschalt-Testimpulse unter-
drückt/ausgeschaltet werden, wenn Sie die CPV
Direct über ein “Sicherheitsgerichtetes EA-Modul”
betreiben.
SPrüfen Sie, mit welchen Maßnahmen Sie Ihre Anlage
im NOT-AUS-Fall in einen sicheren Zustand versetzen.
Weitere Informationen: Beschreibung P.BE-CP-IB-.. .

Festo CPV..-GE-IB-8 0108NH Deutsch8
4 DIL-Schalter
12
34
1DIL1: Erweiterung des
CP-Systems
2DIL2: Diagnosemode
3DIL3: Baudrate
4DIL4: reserviert

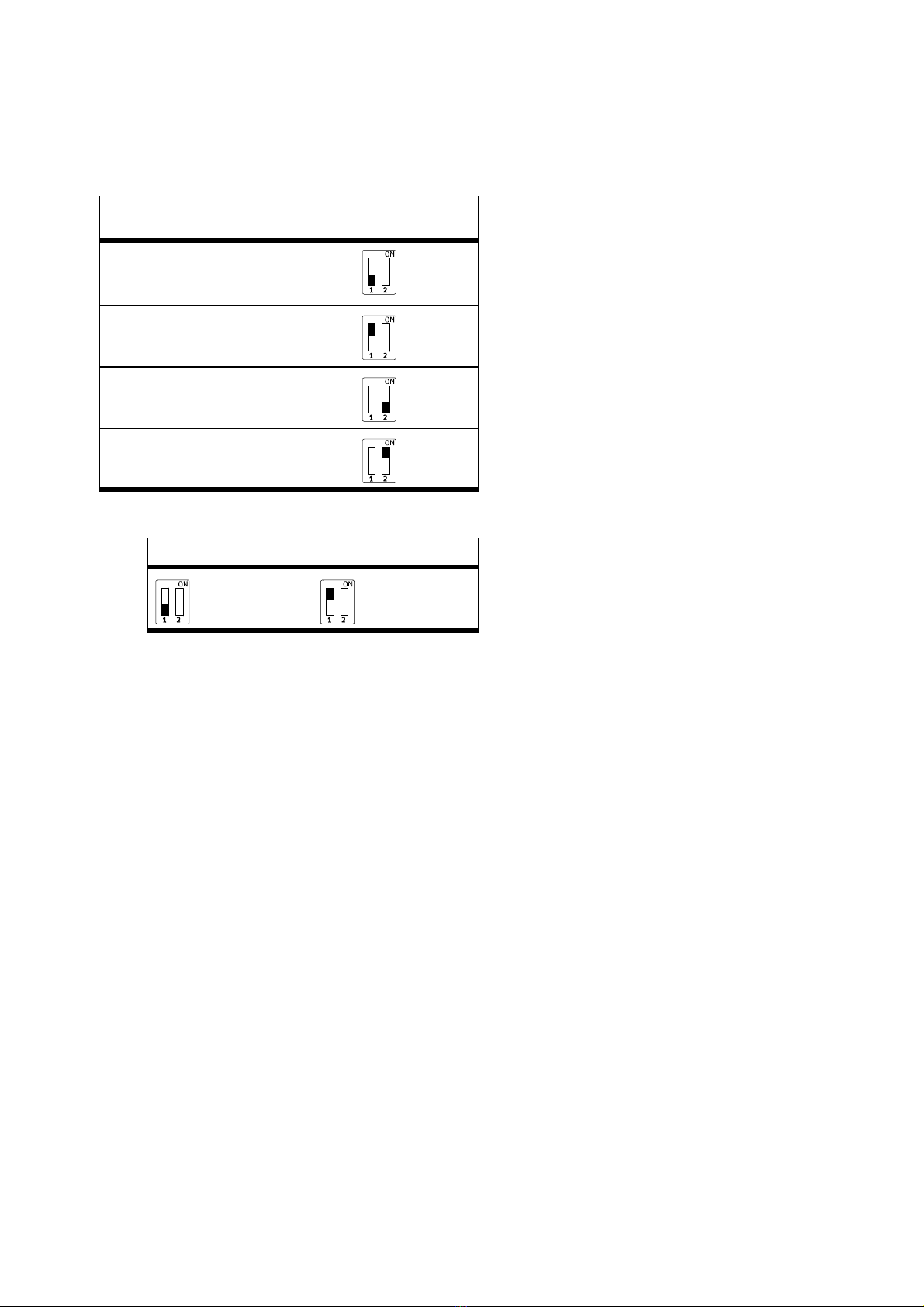

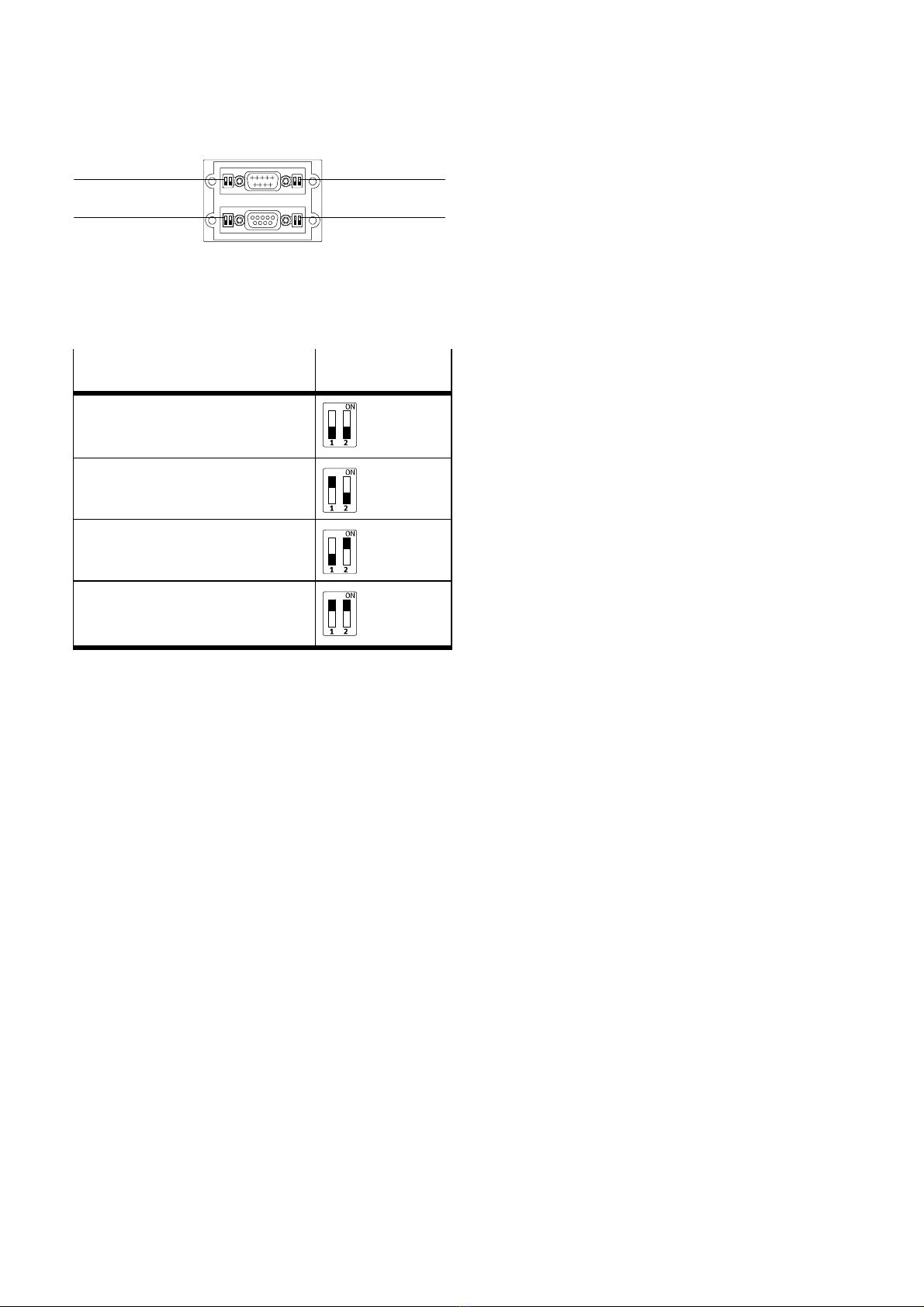

4.1 Erweiterung des CP-Systems einstellen (DIL1)
Erweiterung des CP-Systems Einstellung
DIL-Schalter
CPV Direct ohne Erweiterung
CPV Direct mit Erweiterung um:
– CP-Eingangsmodul
CPV Direct mit Erweiterung um:
– CP-Ventilinsel oder CP-Ausgangsmodul
CPV Direct mit Erweiterung um:
– CP-Ventilinsel oder CP-Ausgangsmodul
und
– CP-Eingangsmodul

Festo CPV..-GE-IB-8 0108NH Deutsch 9
4.2 Diagnosemode einstellen (DIL2)
Diagnosemode Einstellung
DIL-Schalter
Diagnose über Statuseingänge inaktiv
Diagnose über Statuseingänge aktiv
PF-Fehlermeldung: Alle Diagnoseinforma-
tionen werden über Interbus bereitgestellt
(keine Fehlerunterdrückung)
Unterdrückung der Unterspannung Ventile
bzw. elektr. Ausgänge UVen (lokal und
dezentral); Unterdrückung UAus ULast)
4.3 Baudrate einstellen (DIL3)
500 kBaud 2000 kBaud
(Werkseinstellung)

Festo CPV..-GE-IB-8 0108NH Deutsch10
5 Adressierung
Für die Adressierung der CPV Direct gilt allgemein:
1. Eine CPV-Ventilinsel belegt immer 16 Ausgangs-
adressen.
Ein CP-Ventilplatz belegt zwei Adressen:
– niederwertige Adresse = Vorsteuermagnet 14
– höherwertige Adresse = Vorsteuermagnet 12
2. CP-Ventilinseln, elektrische Ausgangs- oder Eingangs-
module am Erweiterungsstrang belegen je 16 Aus-
gangs- oder Eingangsadressen.
Ausführliche Angaben und Beispiele zur Adressierung des
CP-Systems finden Sie in der Beschreibung P.BE-CP-IB-.. .
