Kurz-
beschreibung
Brief description
CPV-Ventilinsel
mit Interbus In-
stallations-Lokal-
bus (Loop) Typ
CPV..-GE-IL-...
CPV valve terminal
with Interbus
installation local
bus connection
(Loop) type
CPV..-GE-IL-...
–Deutsch
–English
–Español
–Français
–Italiano
–Svenska
382 976
0112b
Compact performance

Festo CPV..-GE-IL-... 0112b2
Deutsch 3...............................................
English 13...............................................
Español 23..............................................
Français 33..............................................
Italiano 43...............................................
Svenska 53..............................................
Edition: 0112b
Original: de
© (Festo AG & Co., D-73726 Esslingen, Germany, 2002)
Internet: http://www.festo.com
E-Mail: [e-mail]

Festo CPV..-GE-IL-... 0112b Deutsch 3
1 BenutzerhinweiseDeutsch
Die Ventilinsel Typ 10 mit Anschluss für den Installations-
Lokalbus ist ausschließlich zur Steuerung von pneumati-
schenAktuatorenbestimmtundnurfürdenEinsatzin
InterBus Installations-Lokalbussystemen geeignet. Hierbei
sind die angegebenen Grenzwerte für Drücke, Temperatu-
ren, elektrische Daten, Drehmomente usw. einzuhalten.
Installations-Lokalbussysteme und -Ventilinseln dürfen nur
von hierfür geschultem Fachpersonal installiert werden.
Angaben zur Konzeption und Adressierung finden Sie in
der Dokumentation zum InterBus. Weitere Informationen
finden Sie in der ausführlichen Beschreibung und der
Pneumatik-Beschreibung P.BE-CPV-....
Warnung
SSchalten Sie die Spannung aus, bevor Sie Steckver-
binder zusammenstecken oder trennen (Funktions-
schädigung).
SVerbinden Sie den Erdungsanschluss der Ventilinsel
niederohmig (kurze Leitung mit großem Querschnitt)
mit dem Erdpotenzial.
SNehmen Sie nur eine komplett montierte und ver-
drahtete Ventilinsel in Betrieb.
Stellen Sie bei Verwendung als explosionsgeschütztes
Betriebsmittel sicher, dass:
Selektrische Anschlüsse nicht unter Spannung ge-
trennt werden.
Sdie komplett installierte Ventilinsel mit allen verwen-
deten Steckern, Adaptern und Schutzkappen minde-
stens die Schutzart IP64 aufweist.

Festo CPV..-GE-IL-... 0112b Deutsch4

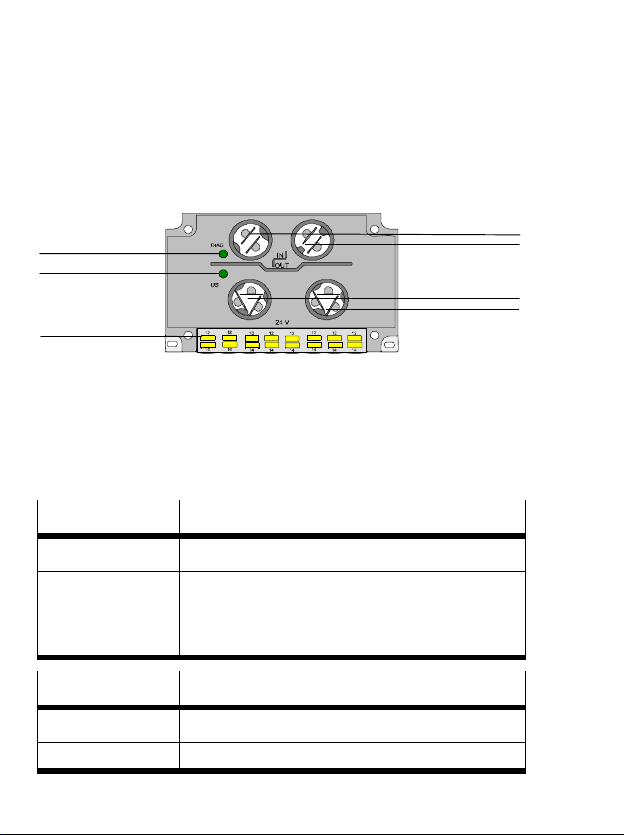

2 Anschluss- und Anzeigeelemente
Beachten Sie beim Anschließen der Ventile die Zuordnung
der Ausgänge zu den Ventilen (siehe “4. Adressierbeispiele”).
1
2
34
6
5
7
1Status-LEDs Ventile (Ausgänge)
2LED US: Lastspannung Ventile
3LED: DIAGnose
4Bus IN
5Bus OUT
6Lastspannungsanschluss
Ventile IN
7Lastspannungsanschluss
Ventile OUT
LED DIAG (grün) Bedeutung
an Bus aktiv
blinkt 0,5 Hz: Logik-Spannung ok; Bus nicht aktiv;
Bus unterbrochen
2 Hz: Peripherie-Diagnosemeldung
4 Hz: Lokalbus-Diagnose
LED US (grün) Bedeutung
an Lastspannung für Peripherie vorhanden
blinkt Unterspannung Ventile (<17,7 V)

Festo CPV..-GE-IL-... 0112b Deutsch 5
3 Montage der Anschlusskabel
3.1 Konfektionieren der Kabel
Dem QUICKON Anschluss-Set (Teile-Nr. 175485) liegt eine
Kurzanleitung bei. Bitte befolgen Sie die Hinweise zur
Kabelkonfektionierung. Damit stellen Sie sicher, dass eine
zuverlässige Kontaktierung erfolgt.
3.2 Anschließen der Kabel
Gehen Sie nach dem Kabelkonfektionieren wie folgt vor:
1. Stecken Sie die konfektionierten Kabel auf die ent-
sprechenden Anschlüsse der Ventilinsel (Bus IN; Bus
OUT; 24 V).
2. Drehen Sie das jeweilige Kabel so lange, bis die Co-
diernasenindieFührungenpassen.DieCodierungen
sichern die korrekte Polung.
3. Schrauben Sie die Überwurfmuttern fest. Dabei wer-
den die Aderenden in die Schneidklemmen gedrückt
und die Aderisolation aufgeschnitten. Damit wird si-
cher elektrisch kontaktiert.

Festo CPV..-GE-IL-... 0112b Deutsch6
3.3 Anschließen der Lastspannung für Ventile
Hinweis
Versorgen Sie die Ventile der Ventilinsel immer mit
24 V-Lastspannung. Schließen Sie diese an den An-
schlüssen “24 V” an.
Beachten Sie den Abschnitt “1. Benutzerhinweise”.
Warnung
SVerwenden Sie nur Netzteile, die eine sichere elektri-
sche Trennung der Betriebsspannung nach IEC 742/
EN 60742/VDE 0551 mit mindestens 4 kV Isolations-
festigkeit gewährleisten (PELV). Schaltnetzteile sind
zulässig, wenn sie die sichere Trennung im Sinne der
EN 60950/VDE 0805 gewährleisten.
Beachten Sie die maximale Stromaufnahme aller gleichzei-
tig geschalteten Ausgänge.

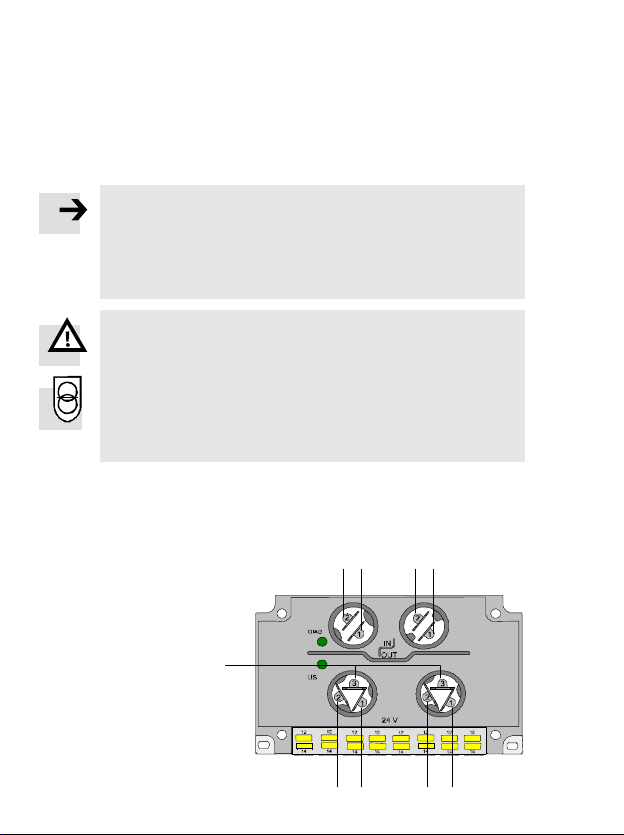

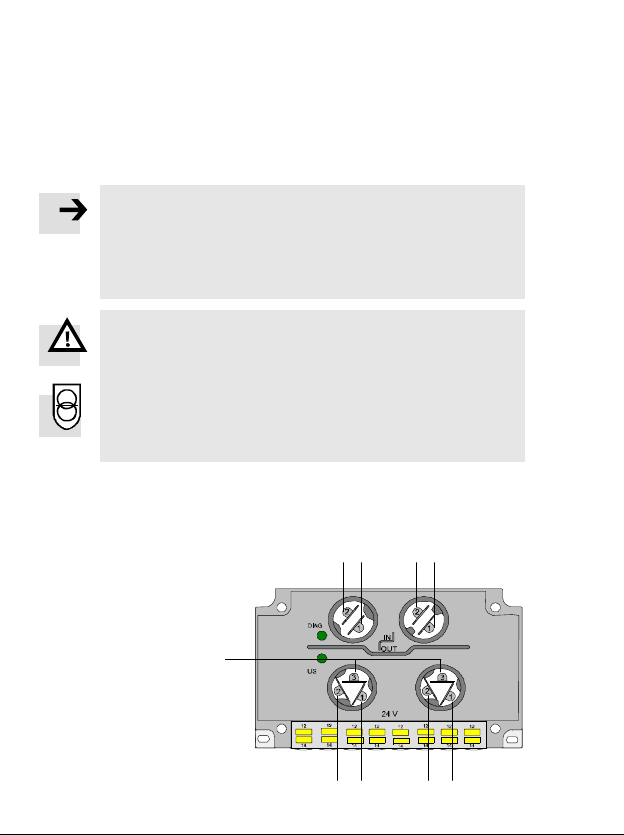

Belegung: Install.-Lokalbus und Lastspannungsanschluss
1Bus IN -
2Bus IN +
3Bus OUT -
4Bus OUT +
5+24VVentile
6GND Ventile
7Erdungsanschluss
123 4
6556
7

Festo CPV..-GE-IL-... 0112b Deutsch 7
4 Adressierbeispiele
Die Adressierung der Ventile auf der CPV-Insel ist abhän-
gig vom eingesetzten Master:
– Siemens: Low-Byte: Spule 0...7;
High-Byte: Spule 8...15
– andere Master: Low-Byte: Spule 8...15;
High-Byte: Spule 0...7

Festo CPV..-GE-IL-... 0112b Deutsch8

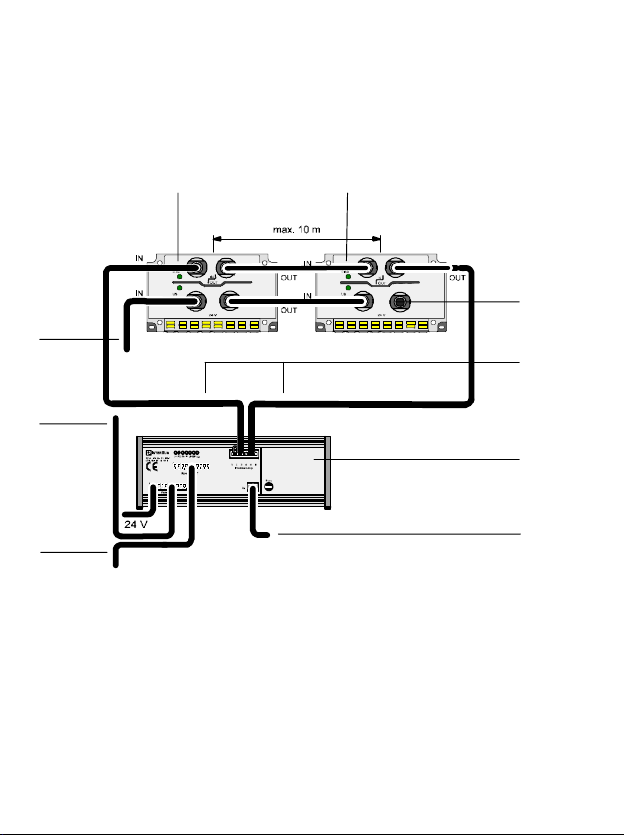

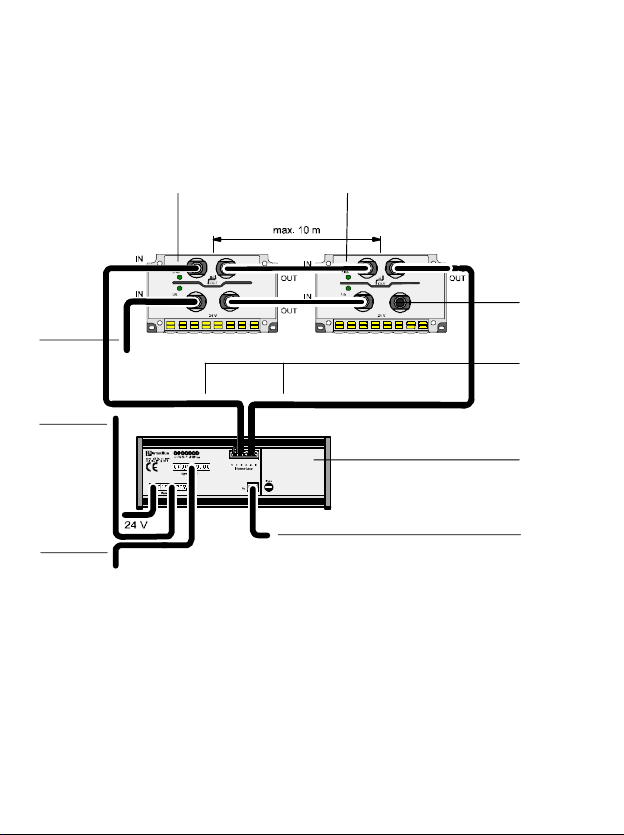

4.1 Installationsbeispiel (Systemübersicht)
12
3
4
5
6
7
8
9
1CPV-Ventilinsel n
2CPV-Ventilinsel n + 1
3Blindstopfen
4Installations-Lokalbus
5Phoenix Busklemme
z. B. IBS SL 24 BK-x
6Versorgungsspannung
Installations-Lokalbus
7Fernbus OUT
8Fernbus IN
9Versorgung Ventile

Festo CPV..-GE-IL-... 0112b Deutsch 9
5 Technische Daten
Typ CPV...-GE-IL-...
Schutzart (nach DIN 40050) IP 65 (kompl. montiert)
Schutz gegen elektrischen Schlag
(Schutz gegen direktes und indirektes
Berühren nach EN 60204-1/IEC 204)
Durch PELV-Netzteil (Pro-
tected Extra-Low Voltage)
Schutz gegen Explosion
(nach EU-Richtlinie 94/9/EG, EN 50021
und EN 50281-1-1) Elektr. Anschlüsse
nicht unter Spannung trennen!
II 3 G/D EEx nA II T5 X -5 °C
≤Ta ≤+50 °C T 80 °C IP65
(Herstellungsjahr siehe Ex-
Kennzeichnung am Produkt).
SteckeroderAdapterder
elektrischen Anschlüsse müs-
sen mindestens den Schut-
zart IP64 aufweisen!
Temperatur
–beiBetrieb
–beiLagerung/Transport
-5
o... + 50oC
-25
o... + 70oC
Elektromagnetische Verträglichkeit
– Störaussendung
– Störfestigkeit
geprüft nach EN 55011,
Grenzwertklasse A
geprüft nach EN 50082-2

Festo CPV..-GE-IL-... 0112b Deutsch10
Typ CPV...-GE-IL-...
Installations-Lokalbusanschluss
– Spannungsbereich
(verpolungssicher)
– Restwelligkeit
–Stromaufnahme
DC 24 V
(DC 20 V...30 V)
1,2 Vss
48 mA
Lastspannungsanschluss
– Nennwert (verpolungssicher)
– Restwelligkeit
– max. Einschaltstrom (bei 24 V)
– Haltestrom (nach Stromabsenkung)
DC 24 V (DC 20 V...30 V)
1,2 Vss
CPV10 CPV14
33 mA 35 mA
12 mA 18 mA
Kabelanschluss
–Bus
-Strombelastung
– Lastspannung
-Strombelastung
PG11; 1,5 mm2
≤1,5 A
PG13,5; 1,5 mm2
10 A (max.)

Festo CPV..-GE-IL-... 0112b Deutsch 11
Identifikation im InterBus
CPV10-GE-IL-8/CPV14-GE-IL-8:
– Identifikationscode (ID)
– Adressraum (Ausgänge)
– PCB-Adressraum
– Registerlänge auf dem Bus
–Längencode
– erweiterte Lokalbusdiagnose
177D(B1H)
16 Bit (Prozessdatenkanal)
-
16 Bit
1(1
hex)
ja
CPV14-GE-IL-4:
– Identifikationscode (ID)
– Adressraum (Ausgänge)
– PCB-Adressraum
– Registerlänge auf dem Bus
–Längencode
– erweiterte Lokalbusdiagnose
177D(B1H)
8 Bit (Prozessdatenkanal)
-
8Bit
1(1
hex)
ja
Peripherie-Diagnosemeldungen – Bus-Unterspann. (0BC2)
–Übertemperatur(0BC3)
– Peripheriefehler (0BB1)

Festo CPV..-GE-IL-... 0112b Deutsch12
Loop 2-Spezifikationen
Ab nachfolgenden Hardwareständen
entspricht die Ventilinsel der Loop
2-Spezifikation:
Aufdruck Typenschild:
CPV10: HW 04.2000 oder jünger
CPV14/4: HW 09.1999 oder jünger
CPV14/8: HW 09.1999 oder jünger
–Protokoll-Chip:
– Max. Anzahl Loop-Teilnehmer
–Max.Dist.zwischen2Loop-Teilnehm.
– Max. Loop-Länge
–Max.Ringstrom
–Erdung
–Diagnose
LPC2
63
20 m
200 m
1,8 A
FE-Lastspannung kapazitiv
mit Ventil-insel verbunden
Teilnehmerdiagnose

Festo CPV..-GE-IL-... 0112b English 13
1 User instructionsEnglish
Valve terminal type 10 with connection for the installation
local bus has been designed exclusivley for controlling
pneumatic actuators and is only suitable for use in Inter-
Bus installation local bus systems. The specified values for
pressures, temperatures, electrical data, tightening
torques, etc. must be observed here.
Installation local bus systems and valve terminals may
only be installed by specially qualified personnel. Details
on the design and on addressing can be found in the docu-
mentation for the InterBus. Further information can be
found in the detailed manual and in the Pneumatics man-
ual P.BE-CPV-.... .
Warning
SSwitch off the power supply before connecting or
disconnecting plugs (otherwise this could lead to
functional damage).
SConnect an earth conductor of sufficient cross-sec-
tional area to the terminal marked with the earth
symbol.
SCommission only a valve terminal which has been
fitted and wired completely.
If to be used as an explosion-protected operating de-
vice, make sure that:
Selectrical contacts are not disconnected under ten-
sion
Sthe completely fitted valve terminal with all plugs,
adapters and protective caps complies at least with
protection class IP 64.

Festo CPV..-GE-IL-... 0112b English14
2 Connecting and display elements
When connecting the valve terminal, observe the assignment
of the outputs to the valves (see “4. Example of Address.”).
1
2
34
6
5
7
1Status LEDs valves (outputs)
2LED US: Load voltage for valves
3LED: DIAGnosis
4Bus IN
5Bus OUT
6Load voltage connection for
valves IN
7Load voltage connection for
valves OUT
LED DIAG (green) Meaning
on Bus active
flashes 0.5 Hz: Logic voltage OK; bus not active;
bus interrupted
2 Hz: Peripheral diagnostic message
4Hz: Localbusdiagnosis
LED US (green) Meaning
on Load voltage for peripherals applied
flashes Undervoltage of valves (<17,7 V)

Festo CPV..-GE-IL-... 0112b English 15
3 Fitting the connecting cables
3.1 Preparing the cables
Brief instructions are supplied with the QUICKON set
(order no. 175485). Please follow the instructions on pre-
paring the cables. You can then be sure that you have
created a reliable contact.
3.2 Connecting the cables
After preparing the cables proceed as follows:
1. Connect the prepared cables to the appropriate con-
nections of the valve terminal (Bus IN; Bus OUT; 24 V).
2. Turn the cable until the coded noses fit into the
grooves. The codes ensure the correct polarity.
3. Tighten the union nuts. The ends of the cores will then
be pressed into the piercing device and the insulation
will be cut. Reliable electrical contact will then be
made.

Festo CPV..-GE-IL-... 0112b English16
3.3 Connecting the load voltage for valves
Please note
Always supply the valves of the valve terminal with 24 V
load voltage. This voltage should be supplied via the
connections marked “24 V”.
Observe section “1. User instructions.”
Warning
SUse only power units which guarantee reliable isolation
of the operating voltages as per IEC 742/EN 60742/
VDE 0551 with at least 4 kV isolation resistance (Pro-
tected Extra Low Voltage PELV). Switch power packs
are permitted, providing they guarantee reliable
isolation in accordance with EN 60950/ VDE 0805.
Observe the maximum current consumption of all the out-
puts switched at the same time.
Assignment: installation local bus and load voltage conn.
1Bus IN -
2Bus IN +
3Bus OUT -
4Bus OUT +
5+24Vvalves
6GND valves
7Earth connection
1
2
3
4
6556
7

Festo CPV..-GE-IL-... 0112b English 17
4 Examples of addressing
The addressing of the valves on the CPV terminal depends
on the master used:
– Siemens: Low byte: coil 0...7;
High byte: coil 8...15
– other masters: Low byte: coil 8...15;
High byte: coil 0...7

Festo CPV..-GE-IL-... 0112b English18
4.1 Example of installation (system summary)
12
3
4
5
6
7
8
9
1CPV valve terminal n
2CPV valve terminal n + 1
3Blind plug
4Installation local bus
5Phoenix bus terminal
e.g. IBS SL 24 BK-x
6Supply voltage installation
local bus
7Remote bus OUT
8Remote bus IN
9Supply to valves

Festo CPV..-GE-IL-... 0112b English 19
5 Technical specifications
Type CPV...-GE-IL-...
Protection class (as per DIN 40050) IP 65 (completely fitted)
Protection against electric shock
(protection against direct and indirect
contact as per EN 60204-1/IEC 204)
With a PELV power unit
(Protected Extra Low Volt-
age)
Protection against explosion
(as per EU guideline 94/9/EG, EN
50021 and EN 50281-1-1), do not dis-
connect when under tension
II3G/DEExnAIIT5X-5°C
≤Ta ≤+ 50 °C T 80 °C IP65
(year of manufacture see
Ex-identification on the
product).
Plugs or adapters of the
electric connections must
comply at least with protec-
tion class IP64!
Temperature
–inoperation
–instorage/transport
- 5 ° ... + 50 °C
- 25 ° ... + 70 °C
Electromagnetic compatibility
– Interference emission
– Immunity to interference
Tested as per EN 55011,
limit value class A
Tested as per EN 50082-2

Festo CPV..-GE-IL-... 0112b English20
Type CPV...-GE-IL-...
Installation local bus connection
– voltage range (protected against in-
correct polarity)
– Residual ripple
– Current consumption
24 V DC
(20 V...30 V DC)
1.2 Vpp
48 mA
Load voltage connection
– rated value (protected against incor-
rect polarity)
– Residual ripple
– max. starting current (at 24 V)
– Holding current after reduction
24 V DC
(20 V...30 V DC)
1.2 Vpp
CPV10 CPV14
33 mA 35 mA
12 mA 18 mA
Cable connection
–Bus
-currentloading
– Load voltage
-currentloading
PG11; 1,5 mm2
≤1,5 A
PG13,5; 1,5 mm2
10 A (max.)
