Kurz−
beschreibung
Brief description
CPV−Ventilinsel
mit/with
AS−Interface
Spec.3.0
ProfilS−7.A.7
Typ/Type
CPV...−GE−ASI−
4E4A−Z−CE
 Deutsch
 English
 Español
 Français
 Italiano
 Svenska
716750
0703NH
Compact performance

FestoCPV...−GE−ASI−4E4A−...−CE0703NH2
Deutsch3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Español27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Français39. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Italiano51. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Svenska63. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
AS−Interface®isa registered trademarkof the AS−Interface
Association
Edition: 0703N H
Original: de
© (FestoAG&Co. KG, D73726Esslingen, Germany, 2007)
Internet: http://www.festo.com
E−Mail: [e-mail]

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH Deutsch 3
1 BenutzerhinweiseDeutsch
Die Ventilinsel Typ CPV...−GE−ASI−4E4A−...−CE ist aus
schließlich zur Steuerung von pneumatischen Aktuatoren
bestimmt und für den Einsatz in Bussystemen gemäß
AS−Interface−Spec.3.0 ausgelegt. Beim Anschluss handels−
üblicher Zusatzkomponenten, wie Sensoren und Aktoren
sind die angegebenen Grenzwerte für Drücke, Temperatu
ren, elektrische Daten, Momente usw. einzuhalten.
AS−Interface−Bussysteme und Ventilinseln dürfen nur von
hierfür geschultem Fachpersonal installiert werden. Anga
ben zur Konzeption und Adressierung Ihres Bussystems
finden Sie in der Beschreibung Ihres AS−Interface−Masters.
Ausführliche Informationen zur Pneumatik der Ventilinsel
finden Sie in der Pneumatik−Beschreibung P.BE−CPV−...
Warnung
SSchalten Sie die Spannung aus, bevor Sie Steckver
binder zusammenstecken oder trennen (Funktions
schädigung).
SVerbinden Sie einen der Erdungsanschlüsse an den
Endplatten niederohmig (kurze Leitung mit großem
Querschnitt) mit dem Erdpotential.
SNehmen Sie nur eine komplett montierte und
verdrahtete Ventilinsel in Betrieb.

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH Deutsch
4

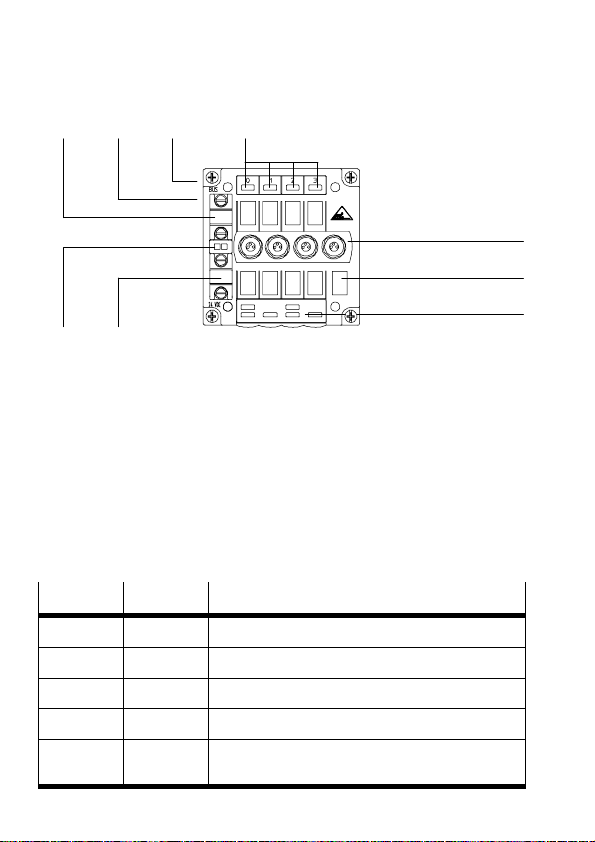

2 Anschluss− und Anzeigeelemente
123 4
5
6
7
89
1AS−Interface−Busanschluss
2Erdungsanschluss
3Typenschild
4LED−Zustandsanzeigefür Eingänge
(grün)
5Sensoranschlüsse (PNP)
6Beschriftungsfeld
AS−Interface−Adresse
7LED−Zustandsanzeige
für Ventile (gelb)
8Lastspannungsan
schluss für Ventile *)
9PWR−LED (Power, grün),
Fault−LED (Fehler, rot)
*) Ventile bei NOT−AUS abschaltbar, keine Spannungsversorgung der
Ventile über AS−Interface−Bus
PWR−LED Fault−LED Bedeutung
an aus AS−Interface−Spg. vorhanden, kein Fehler
aus aus Keine AS−Interface−Spannung am Bus
blinkt an AS−Interface−Adressen nicht eingestellt (= 0)
an blinkt Kurzschluss/Überlast an den Eingängen
an an Ausfall der Bus−Kommunikation
(Watchdog abgelaufen)

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH Deutsch 5
3 Installationshinweise
3.1 AS−Interface−Adressen
Vor dem Anschließen an den AS−Interface−Bus: Weisen Sie
jedem Slave eine noch nicht belegte Adresse zu. Stellen
Sie Ihre gewünschte Adresse mit dem AS−Interface−Adres
siergerät ein. Zulässiger Adressbereich: 1A/B Ū31A/B.
Adresszuordnung
Die Zuordnung der Datenbits zu den Ein− und Ausgängen
zeigt folgendes Bild:
IO−Code 7H
D0 D1 D2D3
E/A E/A E/A E/A
E0 E1 E2E3
A0 A1 A2A3
Eingänge:
Ausgänge:
Datenbits:
E/A = Bidirektional (B)
Das Adress−Mapping ist abhängig von der Konfiguration
des Masters.
3.2 Zuweisen der AS−Interface−Adresse
Hinweis
Adressierung der Ventilinsel Typ CPV...−GE−ASI−4E4A−...
ist nur mit Adressiergeräten nach Spec. 2.1 oder höher
zulässig.
Andere Adressiergeräte überschreiben ggf. den
ID1−Code.

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH Deutsch
6
Empfehlung: Verwenden Sie zur Adressierung das
Adressiergerät Typ ASI−PRG−ADR mit Adapterkabel Typ
KASI−ADR von Festo.
Werkseinstellung: Adresse #0
Das Adressiergerät scannt die vorhandenen Slaves im
AS−Interface−Netzwerk.
SWeisen Sie dem Slave die gewünschte Adresse zu.
Eine Parametrierung des AS−Interface−Slave ist nicht
erforderlich.
Betrieb mit AS−Interface−Mastern < Spec.3.0
Der Betrieb mit AS−Interface−Mastern kleiner Spec.3.0 ist
grundsätzlich nicht möglich.
3.3 Adressbelegung der Ventile
Für die Ventilinsel sind Bestückungen nach folgender
Tabelle möglich:

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH Deutsch 7

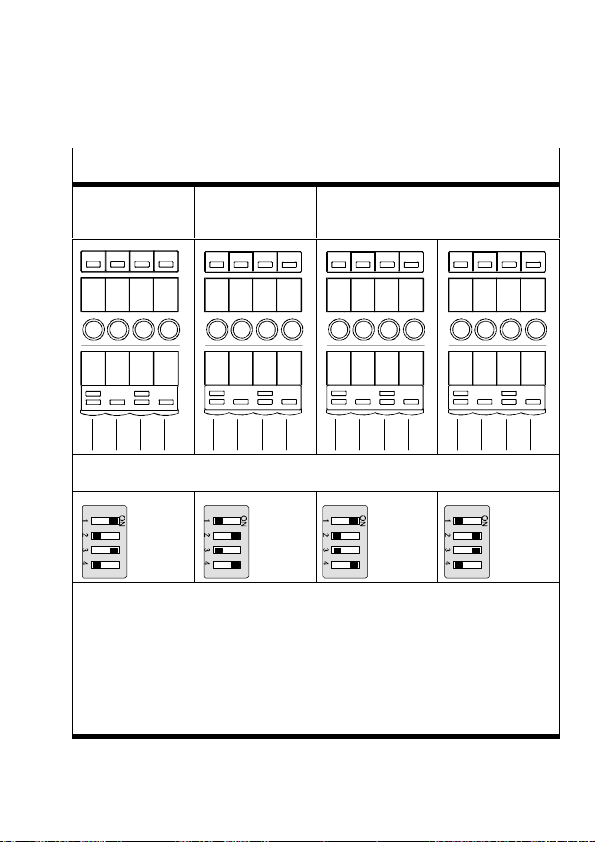

Bestückung der Ventilplätze 1 bis 4 (Draufsicht)
2bistabile
Ventile
4 monostabile
Ventile
1 bistabiles Ventil,
2monostabile Ventile
1
2
3
4
5656
1234
7777
1
234
5677
123
4
7756
DIP−Schaltereinstellung (siehe 3.6)
1: ON
2: OFF
3: ON
4: OFF
1: OFF
2: ON
3: OFF
4: ON
1: ON
2: OFF
3: OFF
4: ON
1: OFF
2: ON
3: ON
4: OFF
1Ū4Adressen der Magnetspulen
5Ventilplatten mit 2Ventilmagnetspulen, wie 2monostabile
Ventile, 5/2−Wege−Impulsventil oder 5/3−Wegeventil (z. B.
Code J, N, C, H, G, D, I, E) oder Reserve− bzw. Trennplatte
6Reserve− oder Trennplatte (z. B. Code L, S, T)
7Ventilplatten mit 1 Ventilmagnetspule (z. B. Code M, F, A)
oder Reserve− bzw. Trennplatte

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH Deutsch
8
3.4 Sensoren anschließen (PNP−Eingänge)
Verwenden Sie zum Anschluss von Sensoren Kabel vom
Typ NEBU−... oder KM8−M8−GSGD−... und Stecker mit
Überwurfmutter, Gewinde M8x1.
Fixieren Sie die Stecker mit Hilfe der Überwurfmutter, um
unbeabsichtigtes Lösen z. B. durch Erschütterungen zu
vermeiden. Verschließen Sie ungenutzte Sensoranschlüsse
mit den Schutzkappen Typ ISK−M8. Nur dann ist die
Schutzart IP65 sichergestellt.
Hinweis
 Die Eingänge sind in Anlehnung an die IEC 1131−2
Typ02realisiert.
 Die Eingänge sind kurzschlussfest. Bei Auftreten
eines Kurzschlusses wird der Slave abgeschaltet. Der
AS−Interface−Master sieht diesen Slave als fehlend.
Wenn der Kurzschluss beseitigt ist, meldet sich der
Slave sofort als funktionsfähig zurück.

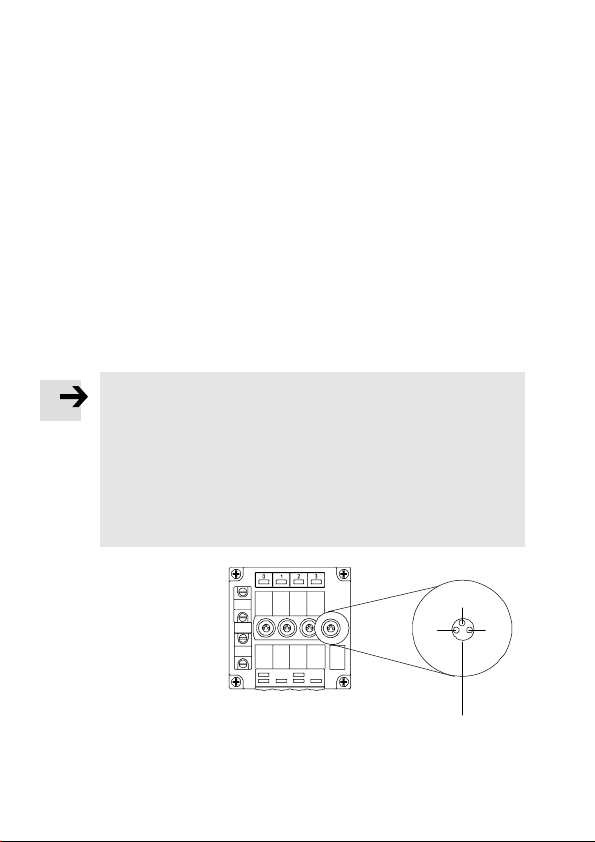

1Pin−Belegung
1: 24 V
3: 0 V
4: Eingang Ex+3
1
1
4
3

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH Deutsch 9
3.5 AS−Interface−Bus und Lastspannung anschließen
Hinweis
Über den AS−Interface−Bus wird die Sensorversorgung
für die Eingänge bereit gestellt.
Die Ventile sind über den Lastspannungsanschluss
getrennt mit 24 V zu versorgen.
Das AS−Interface hat eine integrierte Watchdog−
Funktion, welche die Ausgänge bei Ausfall der Bus−
Kommunikation zurücksetzt.
Warnung
Verwenden Sie ausschließlich Stromquellen, die eine
sichere elektrische Trennung der Betriebsspannung
nach IEC/DIN EN 60204−1 gewährleisten. Berücksichti
gen Sie zusätzlich die allgemeinen Anforderungen an
PELV−Stromkreise gemäß IEC/DIN EN 60204−1.
Durch die Verwendung von PELV−Stromkreisen wird der
Schutz gegen elektrischen Schlag (Schutz gegen direktes
und indirektes Berühren) nach IEC/DIN EN 60204−1 sicher
gestellt (Elektrische Ausrüstung von Maschinen, Allgemeine
Anforderungen).

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH Deutsch
10
Beachten Sie bei Stichleitungen:
 Maximale Gesamtlänge des AS−Interface−Bus: 100 m
(ohne Repeater/Extender).
 Leitungslänge des Lastspannungsanschlusses
(abhängig von der Stromaufnahme der Ventilinsel und
den Schwankungen der Lastspannung).
Pin−BelegungBus" (gelbes Kabel):
1Pin 2: AS−Interface + (braun)
2Pin 1: AS−Interface − (hellblau)
Pin−Belegung 24 V DC" (schwarzes Kabel):
3Pin 2:+24 V (braun)
4Pin 1: 0 V (blau)
01
1
2
3
4
Verwenden Sie für den Anschluss der Ventilinsel die Kabel
dosen Typ ASI−SD−FK... von Festo. Sie erreichen damit
Schutzart IP65. Gehen Sie wie folgt vor:
1. AS−Interface−Kabel in oberes Teil der Kabeldose
eindrücken.
2. Kabel zugfrei ausrichten.
3. Kabeldose aufstecken und festschrauben
(max.0,3Nm).
Verschließen Sie offene Flachkabelenden mit der Kabel
kappe Typ ASI−KK−FK oder der Kabeltülle Typ ASI−KT−FK
von Festo. Sie vermeiden damit Kriechströme und errei
chen Schutzart IP65.

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH Deutsch 11

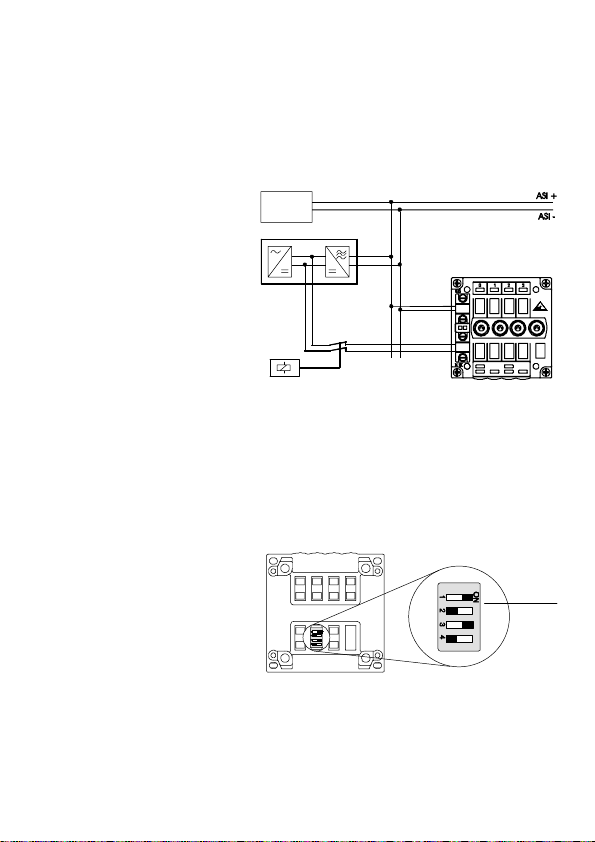

3.6 Anschlussbeispiel Ventilinsel Typ 10
1AS−Interface−Master
2Kombinetzteil von
Festo (elektronisch
abgesichert/kurz
schlussfest)
3Lastspannung
abschaltbar
1
2
3
3.7 Umbau der Ventilinsel
Die Ventilinsel kann mit bistabilen und/oder monostabilen
Ventilen bestückt werden. Bei Umbau muss die neue Ventil−
inselkonfiguration am DIP−Schalter auf der Unterseite der
elektrischen Anschlussplatte eingestellt werden.
1DIP−Schalter auf
der Unterseite der
Anschlussplatte 1
Hinweise zum Lösen der elektrischen Anschlussplatte fin
den Sie in der Pneumatik−Beschreibung. Die zulässigen
Ventilkombinationen sowie die zugehörigen DIP−Schalter−
Einstellungen finden Sie in der Tabelle im Abschnitt 3.3.

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH Deutsch
12
4 Technische Daten
Typ CPV...−GE−ASI−4E4A−...−CE
Allgemeine Technische Daten Siehe Pneumatik−
Beschreibung P.BE−CPV−...
Schutzart nach EN 60529 IP65 (alle ungenutzten
Sensoranschlüsse mit
Schutzkappen ISK−M8
verschlossen)
CE−Zeichen (siehe Konformitätserklärung)
èwww.festo.com
nach EU−EMV−Richtlinie
AS−Interface−Daten
 ID−Code
 ID1−Code 1)
ID2−Code
IO−Code
 Profil
ID = AH
ID1 = 7H
ID2= 7H
IO= 7H
S−7.A.7
1) Werkseinstellung: Adresse #0

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH Deutsch 13
Typ CPV...−GE−ASI−4E4A−...−CE
AS−Interface−Busanschluss
 Spannungsbereich(verpolungssicher)
 Restwelligkeit
 Max. Stromaufnahme bei −5 °C
 alle Eingänge im 0−Zustand
 alle Eingänge im 1−Zustand (max.
Stromentnahme durch Sensoren)
DC 26,5 ... 31,6V
Ţ20mVss
CPV10−... CPV14−...
20mA 20mA
200mA 200mA
Lastspannungsanschluss
 Nennwert (verpolungssicher)
 Restwelligkeit
 Stromaufnahme für 4 Ventile (bei 24 V)
 beim Einschalten 1)
 nach Stromabsenkung (stationär)
DC 21,6 ... 26,4V
4Vss
CPV10−... CPV14−...
115mA 175mA
55mA 75mA
Ventile (siehe Pneumatik−Beschreibung) Watchdog−Funktion nach
ca. 40Ū100ms aktiv
(siehe 3.5)
DigitaleEingänge
 Ausführung
 Max. Stromentnahme
 pro Eingang
 Summenstrom (alle Eingänge)
 Logikpegel
 Bezugspotenzial
 Ansprechverzögerung
4 digitale Eingänge in
Anlehnung an IEC 1131−2
Typ2
DC 24V, PNP,
Zustandsanzeige (LED)
200mA
200mA
EIN: +11 Ū+30V
AUS: −30 Ū+5V
0V
typ. 3ms (bei 24V)
1) für max. 30ms, alle Ventilspulen gleichzeitig geschaltet

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH Deutsch
14

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH English 15
1 User instructionsEnglish
Valve terminal type CPV...−GE−ASI−4E4A−...−CE has been
designed exclusively for controlling pneumatic actuators
and for use in bus systems in accordance with AS−Interface
specification3.0. If used together with additional commer
cially available components, such as sensors and actuators,
the specified limits for pressures, temperatures, electrical
data, torques etc. must be observed.
AS−Interface bus systems and valve terminals may only be
installed by personnel especially trained for this purpose.
Specifications on the design and addressing of your bus sys
tem can be found in the manual for the AS−Interface master.
Detailed information on the pneumatic components of the
valve terminal can be found in the Pneumatics manual
P.BE−CPV−...
Warning
SSwitch off the power supply before connecting or
disconnecting plugs (otherwise this could lead to
functional damage).
SConnect one of the earth cables on the end plates
with low impedance (short cable with large
cross−sectional area) to the earth potential.
SCommission only a valve terminal which has been
fitted and wired completely.

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH English
16
2 Connection and display elements
123 4
5
6
7
89
1AS−Interface bus connection
2Earth connection
3Type plate
4LED status display for inputs
(green)
5Sensor connections (PNP)
6Inscription field for
AS−Interface address
7LED status display for
valves (yellow)
8Load voltage connection
for valves*)
9PWR LED (power, green),
Fault LED (fault, red)
*) Valves can be switched off during EMERGENCY STOP, no voltage
supply for the valves via AS−Interface bus
PWR LED Fault LED Meaning
on off AS−Interface voltage present, no fault
off off No AS−Interface voltage on the bus
flashing on AS−Interface address not set (= 0)
on flashing Short circuit/overload at the inputs
on on Bus communication failure
(watchdog expired)

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH English 17
3 Installation instructions
3.1 AS−Interface addresses
Before connecting to the AS−Interface bus: assign an unused
address to each slave. Set the address you require using
the AS−Interface addressing device. Permitted address
range: 1A/B Ū31A/B.
Address assignment
The diagram below shows the assignment of the data bits
to the inputs and outputs.
IOcode 7H
D0 D1 D2D3
I/OI/OI/OI/O
I0 I1 I2I3
O0O1O2 O3
Inputs:
Outputs:
Data bits:
I/O= Bidirectional (B)
The address mapping depends on the configuration of the
master.
3.2 Assigning the AS−Interface address
Please note
Addressing of valve terminal type CPV...−GE−ASI−4E4A−...
is only permitted with addressing devices acc. to
specification 2.1 or higher.
Other addressing devices may overwrite the ID1 code.

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH English
18
Recommendation: For addressing use addressing device
type ASI−PRG−ADR with adapter cable type KASI−ADR from
Festo.
Factory setting: Address #0
The addressing device scans the existing slaves in the
AS−Interface network.
SAssign the desired address to the slave.
Parameterisation of the AS−Interface slave is not necessary.
Operation with AS−Interface masters < specification3.0
Operation with AS−Interface masters < specification3.0 is
fundamentally not possible.
3.3 Address assignment of the valves
The valve terminals may be configured as shown in the
following table:

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH English 19
Configuration of valve positions 1 to 4 (top view)
2double−
solenoid valves
4 single−
solenoid valves
1 double−solenoid valve,
2single−solenoid valves
1
2
3
4
5656
1234
7777
1
234
5677
123
4
7756
DIP switch setting (see 3.6)
1: ON
2: OFF
3: ON
4: OFF
1: OFF
2: ON
3: OFF
4: ON
1: ON
2: OFF
3: OFF
4: ON
1: OFF
2: ON
3: ON
4: OFF
1 Ū4Addresses of the solenoid valves
5Valve plates with 2valve solenoid coils, such as 2single−
solenoid valves, 5/2−way double−solenoid valves or 5/3−way
valves (e.g. J, N, C, H, G, D, I, E) or reserve / separator plate
6Reserve or separator plate (e.g. code L, S, T)
7Valve plates with 1 valve solenoid coil (e.g. code M, F, A) or
reserve / separator plate

Festo CPV...−GE−ASI−4E4A−...−CE 0703NH English
20
3.4 Connecting sensors (PNP inputs)
Use cable type NEBU−... or KM8−M8−GSGD−... and plug
with union nut and M8x1 thread for connecting sensors.
Fasten the plugs/sockets with the aid of the union nut in
order to prevent unintentional loosening, e.g. due to shock.
Seal unused sensor connections with the protective caps
type ISK−M8. Only in this way can you comply with protec
tion class IP65.
Please note
 The inputs have been designed in accordance with
IEC1131−2type02.
 The inputs are short−circuit proof. In the event of a
short circuit the slave will be switched off. The
AS−Interface master then regards this slave as
absent. The slave reports back as functioning once
the short circuit has been eliminated.
1Pinassignment
1: 24 V
3: 0 V
4: Input Ix+3
1
1
4
3
