FV E158-E User manual
MEDIDAS / MEASURES:
A
segúrese que la persona que vaya a instalar el producto
sea
un
profesional en la materia, para prevenir errores que
afecten
las instalaciones o el correcto funcionamiento del producto.
Realice los ajuste del sanitario UTILIZANDO una herramienta
adecuada para que la superficie y el acabado del producto no
se raye o lastime.
Recuerde
que todos los productos tienen un mecanismo de
c
ontrol que debe ser revisado y cambiado de ser necesario, ya
que este puede deteriorarse debido a la frecuencia de uso.
To prevent any error that may affect the facilities or the correct
f
unctioning of the product, make sure that the person who is
going
to install the product is a professional. Install the
product
u
sing suitable tools, so that it is not scratched.
Remember
that all products have a control mechanism that
must
be reviewed and changed if necessary, since it
can
deteriorate due to the frequency of use.
RECOMENDACIONES:
RECOMMENDA
TIONS:
Dimensiones en milímetros / Dimensions in milimeters
Dimensiones en pulgadas / Dimensions in inches
E158-E
Inodoro P- Trap Parma
P-Trap Toilet Parma
400 mm
15-3/4”
680 mm
26-3/4”
410 mm
16-1/8”
730 mm
28-3/4”
150 mm 5-1/2”
190 mm 7-1/2”
400 mm
15-3/4”
680 mm
26-3/4”
410 mm
16-1/8”
730 mm
28-3/4”
150 mm 5-1/2”
190 mm 7-1/2”
LEA LAS INSTRUCCIONES COMPLETAMENTE ANTES DE INSTALAR / READ ALL INSTRUCTIONS BEFORE EXECUTING ANY WORK
INSTRUCCIONES DE INSTALACIÓN/ INSTALLATION INSTRUCTIONS:
E157.1-COLOR
E101.08-COLOR
P113.2-COLOR
E102.17
tirafondos /
toilet screws
acometida de agua /
water connection
desagüe del inodoro /
toilet draining
agujeros para fijación /
fixation holes
perno de fijación /
fixation bolt screw
15 cm
15 cm
19 cm
piso terminado /
finished floor
pared terminada /
finished wall
15 cm
19 cm
acometida de agua /
water connection
desagüe del inodoro /
toilet drain
1. Realice la acometida de agua y el desagüe de acuerdo a las medidas sugeridas
en el gráco.
Build the water supply and drainage according to the measures suggested in
the graph.
3. Retire el inodoro para perforar. Coloque los tacos y pernos de jación EPEC-
DH-BL (no incluidos).
RemovethetoilettodrillandttheEPER-DH-BLttingplugs(notincluded)in
ordertoattachthetoilettotheoor.
2. Verique la alineación del inodoro respecto de la pared y marque en el piso los
oricios para su jación
Checkthealignmentofthetoilettothewall,andmarktheholesintheoorto
mount the product correctly.
4. Coloque nuevamente el inodoro sobre las marcas del piso, nivélelo y fíjelo con
los tirafondos.
Placethetoiletoverthedrain,levelandsecureittotheoorwithscrews.
• Blanco / White : BL
• Bone / Bone : BO
• Otros colores pueden estar disponibles para otros mer-
cados. / Other colors available depending on the mar-
ket.
Colores Disponibles/Available Colors:
Los sanitarios FV - Franz Viegener
están fabricados pensando en el cuidado del ambiente y en evitar el desperdicio. Nuestros inodoros disponen de des
carga simple y doble que permiten al usuario seleccionar la evacuación de líquidos y sólidos.
F.V. - ÁREA ANDINA S.A. se reserva el derecho de modificar,
cambiar, mejorar y/o anular materiales, productos y/o diseños
sin previo aviso.
Visítenos en: www.franzviegener.com
Fecha: 2015-09-09
ECUADOR 1-800 FV FV FV (1-800 38 38 38)
Bogotá: 672 02 32 / 018000 11 36 00
(51-1) 717 87 44 / (51-1) 717 87 99
fvresponde@fvecuador.com
COLOMBIA
PERÚ
FV Responde
Centro de atención al usuario
ref.: E266.02 DH CR
(no incluida) /
(not included)
tipo de acople sugerido
(no incluido) /
suggested coupling type
(not included)

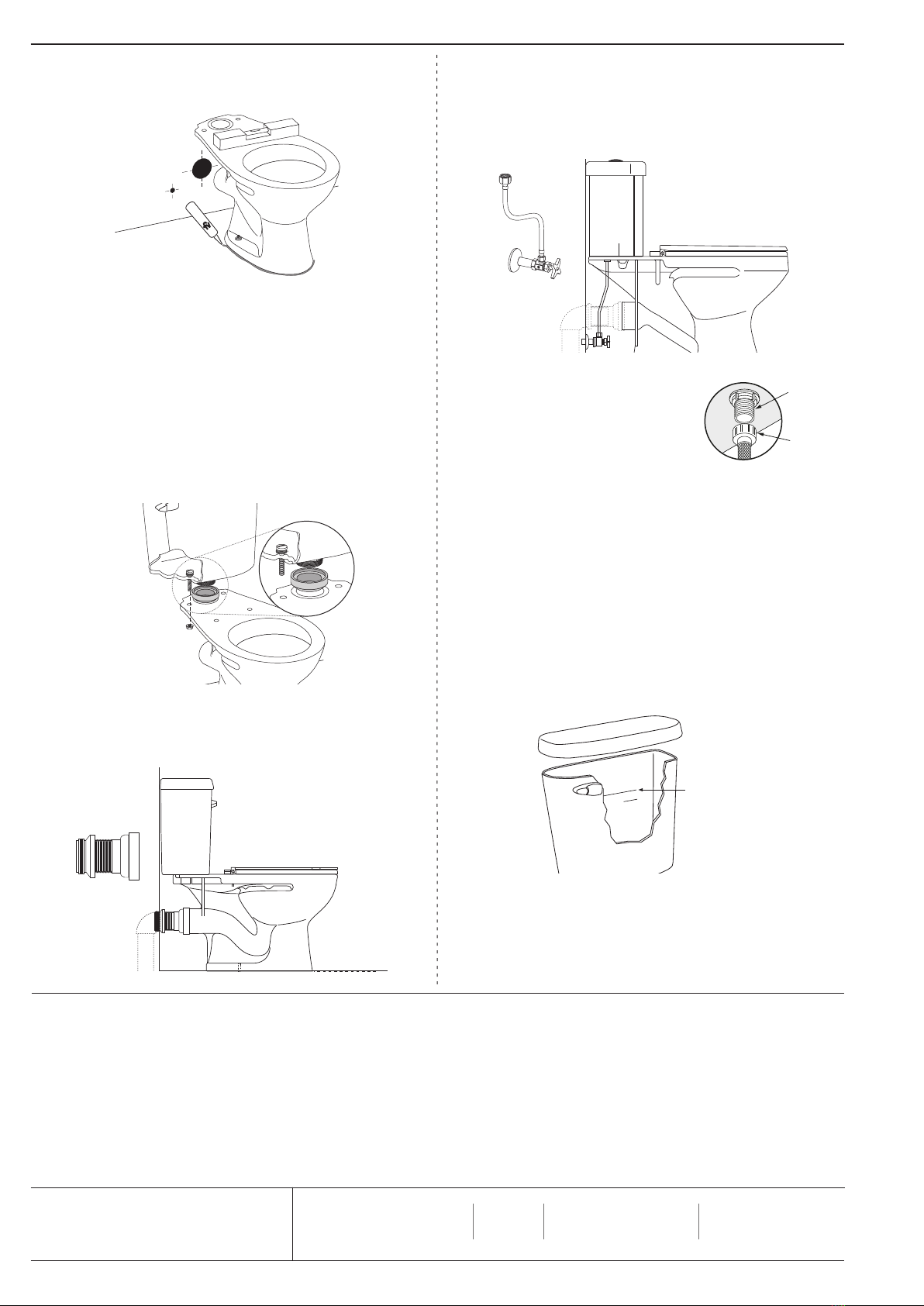

5. Selle la unión entre el inodoro y el piso con un cordón de silicona.
Sealtheconnectionbetweenthetoiletandoorwithaofsiliconecord.
7. Conecte el inodoro al desagüe mediante un acople tipo acordeón (no incluido).
Attachthetoilettothedrainvalveusingaexibleconnector.
6. Instale el herraje al tanque (ver instrucciones en su embalaje). Coloque el em-
paque espumoso en la salida del herraje. Alinee el tanque sobre el inodoro y
fíjelo con los pernos de sujeción.
Installthetankttings(seeinstructionsinthepackaging).Placethefoampac-
kinginthetting’send.Alignthetankoverthetoiletandsecurewiththebolts.
8. Conecte la válvula de ingreso del tanque a la acometida de agua mediante una
llave angular FV con manguera exible, ref.: E266.02 DH CR (no incluida).Por
último, coloque el asiento en el inodoro.
Connect water supply to the toilet valve using a F.V. Franz Viegener angle brac-
ketwithexiblehoseref.E266.02 DH CR, (notincluded).
IMPORTANTE:
Antes de conectar la válvula de entrada a la acometida de agua verique que la
tubería de alimentación esté limpia, libre de impurezas y residuos de construcción.
IMPORTANT:
Beforeconnectingthellvalvetothewatersupply,checkthateverypieceisclean,
impurity and construction debris.
Nota: No es recomendable usar cemento en la base del inodoro y antes de instalar el tanque
verifique que la tubería de alimentación este limpia y libre de impurezas y residuos de con-
strucción.
Notice: The use of concrete at the base of the toilet to secure it to the floor NOT recommended.
CONSEJOS DE MANTENIMIENTO
Los sanitarios F.V. - Franz Viegener son fabricados con porcelana sanitaria vitri-
cada, cumpliendo normas internacionales, garantizando así su larga vida útil. Por
las características propias de los materiales utilizados y la tecnología empleada en
su desarrollo, se limpian fácilmente evitando el desarrollo de gérmenes y hongos.
Realice la limpieza utilizando productos limpiadores y desinfectantes para baños
de marcas reconocidas. Ayúdese de una esponja o un paño húmedo. En lo posible
evite productos de limpieza fuertemente abrasivos. La porcelana sanitaria vitrica-
da no permite adherencias y las grasas se eliminan con facilidad.
La porcelana sanitaria mantiene el brillo propio de su esmalte sin necesidad de
pulimentos.
MAINTENANCE
F.V. - Franz Viegener products are made of vitreous sanitary ware, meeting inter-
national standards and ensuring durability. The characteristics of the materials and
the technology used to make the products, help by preventing the development of
germs and fungi.
Clean the product using cleaning agents and bathroom antiseptics. Use a sponge
or damp cloth. If possible avoid highly abrasive cleaning products. Sanitary ware
doesn´t allow adhesions and it can be easily washed.
There is no need to polish sanitary ware because it will always maintain its shine.
nivel de agua
recomendado
(marca superior)
/
recommended
water level
(upper mark)
NIVEL DE AGUA
ESTANDAR
9. Cuando regule el herraje el agua debe llegar hasta la marca superior del inte-
rior del tanque.
Afterregulatingthettings,waterinthetankshouldreachthelevelmarkedin
the tank.
Nota: el exceso de ajuste de la tuerca B
puede causar la ruptura de la válvula de
ingreso A.
Note: Over fitting tightening of the screw
B, can cause rupture of the inlet valve A.
A
B
