Gazzini 10040330 User manual

de | Original Gebrauchsanleitung
en | Instructions for use
fr | Mode d'emploi
nl | Gebruiksaanwijzing
it | Istruzioni per l'uso

Original Gebrauchsanleitung
2 3
Inhaltsverzeichnis
1 | Lieferumfang 4
2 | Allgemeines 4
2.1 | Gebrauchsanleitung
lesen und aufbewahren 4
2.2 | Zeichenerklärung 5
3 | Sicherheit 5
3.1 | Bestimmungsgemäßer
Gebrauch 5
3.2 | Sicherheitshinweise 5
4 | Montage 6
4.1 | Vorbereitung 6
4.2 | Demontage 6
4.3 | Montage 6
5 | Lagerung 7
6 | Reinigung und Pflege 8
7 | Gewährleistung 8
8 | Entsorgung 8
9 | Kontakt 8

GAZZINI LENKERENDEN 3-IN-1
1 | Lieferumfang
2 | Allgemeines
2.1 | Gebrauchsanleitung lesen und aufbewahren
Diese Anleitung bezieht sich ausschließlich auf die genannten gazzini Lenkerenden
3-in-1. Sie enthält wichtige Hinweise zu Handhabung und Gewährleistung. Lesen Sie
die Anleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den
Artikel montieren und verwenden. Die Nichtbeachtung dieser Gebrauchsanleitung
kann zu Verletzungen oder zu Schäden am Fahrzeug führen.
Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen
und Regeln und spiegelt den aktuellen Stand der Technik wider. Beachten Sie im Aus-
land auch landesspezische Richtlinien und Gesetze. Bewahren Sie die Bedienungs-
anleitung für die weitere Nutzung auf. Wenn Sie den Artikel an Dritte weitergeben,
geben Sie unbedingt diese Gebrauchsanleitung mit.
2.2 | Zeichenerklärung
Die folgenden Symbole und Signalwörter werden in dieser Anleitung verwendet.
3 | Sicherheit
3.1 | Bestimmungsgemäßer Gebrauch
Die gazzini Lenkerenden 3-in-1 werden als optischer Abschluss für Motorrad-Rohr-
lenker mit einem Außendurchmesser von 22 mm (metrisch), 25,4 mm (zöllig) und
28,6 mm (koniziert) verwendet, die am Ende offen, d.h. nicht von Gewindeeinsätzen
o.ä. versperrt sind und mindestens einen Innendurchmesser von 13,5 mm haben. Da-
mit Sie die Komponenten korrekt und sicher an Ihrem Motorrad verwenden, beachten
Sie bitte unbedingt die folgenden Montage– und Sicherheitshinweise.
Da es sich bei diesem Produkt um ein universell einsetzbares Produkt ohne spezi-
sche Fahrzeugzuordnung handelt, ist es wichtig, dass Sie sich vor dem ersten
Gebrauch davon überzeugen, dass sich das Produkt ohne Probleme sachgerecht an
Ihrem Motorradtyp anwenden/ verwenden lässt. Achten Sie dabei unbedingt auf die
Angaben Ihrer Fahrzeug-Bedienungsanleitung und die Vorgaben des Fahrzeugherstel-
lers. Dies ist notwendig, da durch die nicht sach- und typgerechte Verwendung dieses
Produktes die Beschaffenheit des Fahrzeuges bzw. in der Folge die Fahrsicherheit
beeinträchtigt werden könnte.
Verwenden Sie die gazzini Lenkerenden 3-in-1 nur wie in dieser Anleitung beschrieben.
Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschä-
den führen. Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die
durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind.
3.2 | Sicherheitshinweise
WARNUNG!
Gefahren für Kinder und Personen mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten (beispielsweise teil-

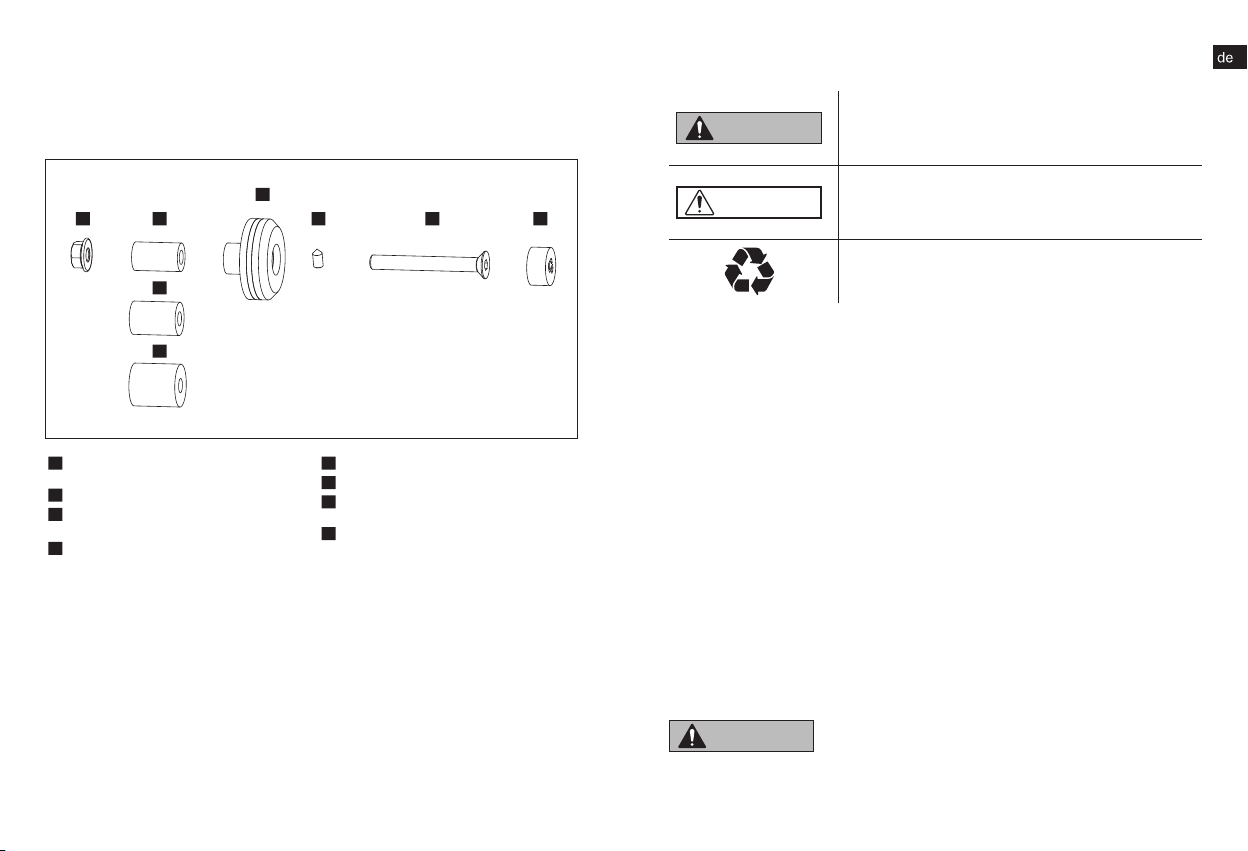

12 x Sechskantmutter mit flansch DIN 6932
M6 A2
22 x Gummibuchse 20 x D12/d6
32 x Gummibuchse 20 x D14/d6
42 x Gummibuchse 20 x D18/d6
52 x Lenkerende Farbig/Schwarz
62 x Gewindestift ISO 4026 M3 x 8 A2
72 x Senkschrauben mit Innensechskant
DIN 7991 M6 x 45 A2
82 x Abdeckkappe gazzini
Best.Nr. 10040330 Schwarz
Best.Nr. 10040331 Rot
Best.Nr. 10040332 Blau
6 7
5
81
3
2
WARNUNG!
Dieses Signalsymbol/-wort bezeichnet eine Gefährdung
mit einem mittleren Risikograd, die, wenn sie nicht
vermieden wird, den Tod oder eine schwere Verletzung
zur Folge haben kann.
VORSICHT!
Dieses Signalsymbol/-wort bezeichnet eine Gefährdung
mit einem niedrigen Risikograd, die, wenn sie nicht ver-
mieden wird, eine geringfügige oder mäßige Verletzung
zur Folge haben kann.
Dieses Symbol kennzeichnet die Wiederverwertbarkeit
von Verpackungen und Produkt selbst.
4
4 5

weise Behinderte, ältere Personen mit Einschränkung ihrer physi-
schen und mentalen Fähigkeiten) oder Mangel an Erfahrung und
Wissen (beispielsweise ältere Kinder)!
•Zum Lieferumfang gehörende Kleinteile und Verpackungsfolie
halten Sie fern von Kindern, da Erstickungsgefahr besteht.
VORSICHT!
Unfallgefahr!
•Um die Fahrsicherheit zu gewährleisten, muss das Lenkerende
zuverlässig fest im Lenker angebracht werden – abfallende Len-
kerenden können Unfälle im Straßenverkehr verursachen.
•Überprüfen Sie die Lenkerenden nach der Montage und vor jeder
Fahrt auf festen Sitz.
•Achten Sie darauf, dass der Gasgriff freigängig ist und selbststän-
dig zurückschnellen kann.
VORSICHT!
Verletzungsgefahr!
•Achten Sie bei Montagearbeiten auf einen sicheren Stand des
Fahrzeugs und einen gut beleuchteten Arbeitsplatz.
4 | Montage
4.1 | Vorbereitung
Bocken Sie das Fahrzeug standsicher auf und sorgen für eine ausreichende Beleuch-
tung des Arbeitsplatzes.
4.2 | Demontage
Demontieren Sie die ggf. vorhandenen Lenkerendenspiegel oder Lenkerenden. Prüfen
Sie, ob der Lenker über frei zugängliche, offene Lenkerenden, mit einem Innendurch-
messer von mindestens 13,5 mm verfügt.
4.3 | Montage
Wählen Sie die am besten zum Innendurchmesser Ihres Lenkers passenden Gummi-
buchsen (2, 3 oder 4) aus dem Lieferumfang aus. Es stehen Gummibuchsen mit
einem Durchmesser von 12, 14 und 18 mm zur Wahl. Stecken Sie je eine Senkschrau-
be (7) in ein Lenkerende (5) ein. Stecken Sie eine Gummibuchse (2, 3, 4) auf die
Senkschraube (7) auf und drehen Sie eine Sechskantmutter mit Flansch (1) gegen.
Spannen Sie die Sechskantmutter (1) soweit vor, dass sich der Gummihalter gerade
noch in das Lenkrohr schieben lässt. Stecken Sie das Lenkerende nun in den Lenker
und positionieren sie das Lenkerende so dass sich die am Umfang bendliche, kleine
Bohrung, nach unten zeigt. Dann ziehen Sie die Senkschraube (7) mit einem Innen-
sechskantschlüssel (Größe 4) gut fest. Wiederholen Sie den Vorgang auf der anderen
Lenkerseite.
Verschieben Sie die Armatur oder das Lenkerende ein wenig, wenn der Gasgriff
eingeklemmt wird. Ist alles einwandfrei ausgerichtet und ist die Senkschraube (7)
gut festgezogen, schieben sie jetzt die Abdeckkappe (8) in das Lenkerende (5) und
positionieren sie diese. Sichern Sie die Abdeckkappe (8) jetzt durch den Gewindestift
(6) mit einem Innensechskantschlüssel (Größe 1.5).
VORSICHT!
Unfallgefahr!
Achten Sie darauf, dass der Gasgriff des Motorrades nicht durch
das Lenkerende blockiert wird. Es sollte ein Zwischenraum von 2
mm zwischen Gasgriff und Lenkerende vorhanden sein. Der Gas-
griff muss leicht zu betätigen sein und beim Loslassen selbsttätig
zurückschnellen.
5 | Lagerung
Lagern Sie die noch nicht montierten gazzini Lenkerenden 3-in-1 in einem vor Witte-
rung und Feuchtigkeit geschützten geschlossenen Raum in der Original-Verpackung.
6 7

6 | Reinigung und Pege
Reinigen Sie die Lenkerenden mit warmer Seifenlauge oder Motorradreiniger und
einem weichen Tuch. Verwenden Sie keine Reiniger, die Aluminium angreifen könnten.
Verwenden Sie abschließend ein Pegemittel, das die Oberäche gegen Witterungs-
einüsse schützt und versiegelt.
7 | Gewährleistung
Für das vorliegende Produkt gilt die gesetzliche Gewährleistung von zwei Jahren. Der
Gewährleistungszeitraum beginnt ab dem Kaufdatum. Gebrauchsspuren, Zweckent-
fremdung, nicht bestimmungsgemäßer Gebrauch und Schäden, die aus einem Unfall,
einer Manipulation oder einem Reparaturversuch durch unautorisierte Kundendienste
oder Personen resultieren, sind von der Gewährleistung ausgeschlossen.
8 | Entsorgung
Entsorgen Sie das Verpackungsmaterial sowie das Produkt selbst gemäß
den regionalen behördlichen Bestimmungen.
9 | Kontakt
Bei Fragen zum Produkt und/oder dieser Anleitung kontaktieren Sie vor dem ersten
Gebrauch des Produktes unser Servicecenter unter der E-Mail: [email protected]. Wir
helfen Ihnen schnell weiter. So gewährleisten wir gemeinsam, dass das Produkt
korrekt benutzt wird.
Hergestellt in Taiwan
98
Translation of original instructions for use
Table of contents
1 | Scope of delivery 10
2 | General information 10
2.1 | Reading and keeping the
instructions for use 10
2.2 | Explanation of symbols 11
3 | Safety 11
3. 1| Intended use 11
3.2 | Safety instructions 11
4 | Installation 12
4.1 | Preparation 12
4.2 | Removal 12
4.3 | Installation 12
5 | Storage 13
6 | Cleaning and care 13
7 | Warranty 13
8 | Disposal 14
9 | Contact 14

10 11
2.2 | Explanation of symbols
The following symbols and signal words are used in these instructions.
3 | Safety
3.1 | Intended use
The gazzini 3-in-1 bar ends are used to give an elegant nish to open-ended tubular
handlebars (without threaded inserts or similar) with an outer diameter of 22mm
(metric), 25.4mm (imperial), 28,6 mm (double-butted), and a minimum inside
diameter of 13.5mm. To ensure that you use these components correctly and safely
on your motorcycle, it is essential to observe the following installation and safety
instructions.
Since this is a universal product and not intended just for one particular vehicle, it is
important to make sure that it is suitable for your model of motorcycle before you use
the product for the rst time. Always follow the instructions in your vehicle owner's
manual and the directions of the vehicle manufacturer. This is essential, as improper
use of this product or its unsuitability for a vehicle could impair the handling of your
motorcycle and consequently make it unsafe to ride.
Only use the gazzini 3-in-1 bar ends as described in these instructions. Any other use
is considered improper use and may result in material damage. The manufacturer or
supplier accepts no liability for damage caused by improper or incorrect use.
3.2 | Safety instructions
WARNING!
Danger for children and persons with reduced physical, sensory
or mental abilities (e.g. partially disabled persons, elderly persons
with reduced physical and mental abilities) or lack of experience
and knowledge (e.g. older children)!
•Keep all small parts and packaging lm out of the reach of
children, as there is a danger of suffocation.
WARNING!
This symbol/signal word indicates a hazard with a
medium risk level which, if not avoided, may result in
death or serious injury.
CAUTION!
This symbol/signal word indicates a hazard with a low
risk level which, if not avoided, may result in minor or
moderate injury.
This symbol indicates how the packaging and product
itself may be recycled.
GAZZINI 3-IN-1 BAR ENDS
1 | Scope of delivery
2 | General information
2.1 | Reading and keeping the instructions for use
These instructions apply exclusively to the specied gazzini 3-in-1 bar ends. They
contain important information on handling and warranty. Read the instructions
carefully, in particular the safety instructions, before installing and using the bar ends.
Failure to adhere to these instructions for use can lead to injury or damage to the
motorcycle.
The instructions for use are based on the standards and regulations applicable
in the European Union and reect the current state of technology. If abroad, also
observe country-specic guidelines and laws. Keep the instructions for use for future
reference. If you pass the product on to a third party, you must also hand over these
instructions for use.
12 flanged hex nuts DIN6932M6A2
22 rubber bushings 20 x D12/d6
32 rubber bushings 20 x D14/d6
42 rubber bushings 20 x D18/d6
52 bar ends coloured/black
62 setscrews ISO4026M3x8A2
72 countersunk hex socket bolts
DIN7991M6x45A2
82 gazzini caps
Order no. 10040330 Black
Order no. 10040331 Red
Order no. 10040332 Blue
6 7
5
81
3
2
4

12 13
CAUTION!
Risk of accident!
Make sure that the bar end does not prevent the throttle twistgrip
from turning. There should be 2mm of free space between the
throttle twistgrip and the bar end. The throttle twistgrip must turn
easily and spring back by itself when released.
5 | Storage
If you are not installing the gazzini 3-in-1 bar ends immediately, store them in the
original packaging in a closed room that is protected against the weather and
moisture.
6 | Cleaning and care
Use warm soapy water or a motorcycle cleaner and a soft cloth for cleaning the bar
ends. Do not use a cleaner which could damage the aluminium. After cleaning, apply a
care product to seal the surface and protect it from weathering.
7 | Warranty
This product comes with the statutory two-year warranty. The warranty period begins
on the date of purchase. The warranty does not cover normal wear and tear, use
CAUTION!
Risk of accident!
•To ensure the safety of the vehicle, the bar ends must be securely
xed to the handlebar. If bar ends fall off, they could cause road
accidents.
•After installation and before every journey check that the bar ends
are secure.
•Make sure that the throttle twistgrip can move freely and can
spring back by itself when released.
CAUTION!
Risk of injury!
•When installing the turn signals, ensure that the vehicle cannot
topple over and that your workplace is well lit.
4 | Installation
4.1 | Preparation
Place the vehicle securely on its stand and make sure that there is sucient lighting
to see what you are doing.
4.2 | Removal
Remove any existing bar-end mirrors or bar ends. Check that the handlebar has freely
accessible, open ends with an inner diameter of at least 13.5mm.
4.3 | Installation
Choose the rubber bushing (2, 3 or 4) which best suits the inside diameter of your
handlebar. There are rubber bushings with diameters of 12mm, 14mm and 18mm
to choose from. Insert one countersunk bolt (7) into each bar end (5). Fit a rubber
bushing (2, 3, 4) over the countersunk bolt (7) and screw on a anged hex nut. Tighten
the hex nut (1) so that you are still able to push the rubber bushing into the handlebar
tube. Then insert the bar end into the handlebar tube and position the bar end so
that the small hole on its circumference is pointing downwards. Then tighten the
countersunk bolt (7) rmly with a hex key (size4). Repeat these steps on the other
end of the handlebar.
Move the handlebar control or the bar end slightly if the throttle twistgrip is impeded.
Once you have aligned everything perfectly and tightened the countersunk bolt (7)
rmly, press the cap (8) into the bar end (5) and position it. Now use the setscrew (6)
to secure the cap (8) to the bar end using a hex key (size1.5).

1514
for anything other than the intended purpose, or damage caused by an accident,
tampering or attempted repairs by unauthorised persons or customer service
departments.
8 | Disposal
Dispose of the packaging materials and the product itself in compliance
with regional regulations.
9 | Contact
If you have any questions about the product and/or these instructions, before using
the product for the rst time, please contact our Service Centre by e-mail at:
[email protected]. We will help you as quickly as possible. This is the best way to ensure
that the product is used correctly.
Made in Taiwan
Traduction du mode d'emploi original
Table des matières
1 | Équipement fourni 16
2 | Généralités 16
2.1 | Lire et conserver le
présent mode d'emploi 16
2.2 | Légende 17
3 | Sécurité 17
3.1 | Utilisation conforme 17
3.2 | Consignes de sécurité 17
4 | Montage 18
4.1 | Préparation 18
4.2 | Démontage 18
4.3 | Montage 18
5 | Stockage 20
6 | Nettoyage et entretien 20
7 | Garantie légale 20
8 | Élimination 20
9 | Contact 20

16 17
2.2 | Légende
Les symboles et mentions d'avertissement suivants sont utilisés dans le présent
mode d'emploi.
3 | Sécurité
3.1 | Utilisation conforme
Les embouts de guidon 3 en 1 gazzini peaunent le style des guidons tubulaires des
motos. Ils s'utilisent sur des guidons d'un diamètre extérieur de 22mm (métriques),
25,4mm (en pouces) et de 28,6 mm (conique) ouverts à l'extrémité, c'est-à-dire
non bloqués par des inserts letés (ou autres), et dont le diamètre intérieur est de
13,5mm mini. Pour utiliser correctement et en toute sécurité ces composants sur
votre moto, veuillez impérativement observer les consignes de sécurité et de montage
suivantes:
Comme ce produit est destiné à un emploi universel et n'est pas destiné à un type
de véhicule précis, il est important que vous vous assuriez, avant sa toute première
utilisation, que vous pouvez l'utiliser sur votre moto de manière conforme et sans
aucun problème. Observez pour cela impérativement les informations contenues
dans le mode d'emploi de votre véhicule ainsi que les spécications du constructeur
du véhicule. Cela est nécessaire, car un emploi incorrect ou inapproprié du produit
peut nuire à la qualité du véhicule et entraver par la suite la sécurité routière.
N'utilisez les embouts de guidon 3 en 1 gazzini que comme décrit dans le présent
mode d'emploi. Toute autre utilisation est considérée comme non conforme et peut
entraîner des dommages matériels. Le fabricant et le revendeur déclinent toute
responsabilité pour tout dommage dû à une utilisation non conforme ou incorrecte.
3.2 | Consignes de sécurité
AVERTISSEMENT!
Ce produit représente un danger pour les enfants et les personnes
AVERTISSEMENT!
Ce symbole/cette mention d'avertissement désigne
un danger avec un degré de risque moyen qui, lorsqu'il
n'est pas évité, peut entraîner la mort ou des blessures
graves.
ATTENTION!
Ce symbole/cette mention d'avertissement désigne
un danger avec un degré de risque faible qui, lorsqu'il
n'est pas évité, peut entraîner des blessures légères ou
moyennes.
Ce symbole indique la possibilité de recycler les
emballages et le produit.
EMBOUTS DE GUIDON 3 EN 1 GAZZINI
1 | Équipement fourni
2 | Généralités
2.1 | Lire et conserver le présent mode d'emploi
Ce mode d'emploi correspond uniquement aux embouts de guidon 3 en 1 gazzini
nommés. Il contient des remarques importantes à propos de la manipulation et de
la garantie. Lisez attentivement le mode d'emploi, en particulier les consignes de
sécurité dans leur intégralité avant de monter et d'utiliser l'article. Le non-respect de
ce mode d'emploi peut entraîner des blessures ou des dommages du véhicule.
Le mode d'emploi se base sur les normes et réglementations en vigueur dans l'Union
européenne et reète l'état actuel de la technique. À l'étranger, respectez également
les directives et les lois locales. Conservez le présent mode d'emploi pour l'utilisation
ultérieure. Si vous cédez l'article à un tiers, veuillez impérativement transmettre le
présent mode d'emploi à la personne correspondante.
12écrous hexagonaux à collerettes
DIN6932 M6A2
22douilles en caoutchouc 20xD12/d6
32douilles en caoutchouc 20xD14/d6
42douilles en caoutchouc 20xD18/d6
52embouts de guidon modèle en couleur/
modèle noir
62tiges filetées ISO4026 M3x8 A2
72vis à tête fraisée à sixpans creux
DIN7991 M6x45 A2
82capuchons gazzini
N° de cde 10040330 (modèle noir)
N° de cde 10040331 (modèle rouge)
N° de cde 10040332 (modèle bleu)
6 7
5
81
3
2
4

18 19
intérieur de votre guidon parmi les douilles fournies. Des douilles en caoutchouc d'un
diamètre de 12, 14 et 18mm sont disponibles. Insérez une vis à tête fraisée(7) dans
chaque embout de guidon(5). Mettez en place une douille en caoutchouc (2, 3, 4)
sur la vis à tête fraisée(7) et serrez un écrou hexagonal à collerette(1) de manière à
le plaquer contre la douille. Serrez l'écrou hexagonal(1) de manière à pouvoir juste
encore enfoncer le support en caoutchouc dans le tube de guidon. Enfoncez ensuite
l'embout dans le guidon et positionnez l'embout de manière à ce que le petit alésage
se trouvant à la surface soit orienté vers le bas. Serrez ensuite fermement la vis à tête
fraisée(7) à l'aide d'une clé mâle coudée pour vis à sixpans creux (taille4). Répétez
cette opération de l'autre côté du guidon.
Si la poignée d'accélérateur est bloquée, décalez légèrement les cadrans ou
l'embout de guidon. Une fois tous les éléments correctement orientés et la vis à tête
fraisée(7) fermement serrée, poussez le capuchon(8) dans l'embout de guidon(5)
et positionnez-le. Fixez ensuite le capuchon(8) grâce à la tige letée(6) en serrant
cette dernière à l'aide d'une clé mâle coudée pour vis à sixpans creux (taille1,5) sur
l'embout de guidon.
ATTENTION!
Risque d'accident!
Assurez-vous que la poignée d'accélérateur de la moto n'est pas
bloquée par l'embout de guidon. Un espace de 2mm doit exister
entre la poignée d'accélérateur et l'embout de guidon. La poignée
d'accélérateur doit pouvoir être actionnée facilement et doit revenir
automatiquement lorsqu'elle est relâchée.
dont les capacités physiques, sensorielles ou mentales sont
réduites (parex. personnes souffrant d'un handicap partiel ou
personnes âgées dont les capacités physiques et mentales sont
restreintes) ou les personnes qui ne disposent pas de l'expérience
ou des connaissances requises (parex. des enfants plus âgés).
•Conservez les petites pièces et le lm d'emballage faisant
partie de l'équipement fourni hors de portée des enfants. Risque
d'asphyxie.
ATTENTION!
Risque d'accident!
•Pour garantir la sécurité routière, les embouts de guidon doivent
être xés de manière able sur le guidon; des embouts de guidon
qui tombent risquent de provoquer des accidents de la circulation
routière.
•Après le montage et avant chaque déplacement, assurez-vous
que les embouts de guidon sont bien en place.
•Assurez-vous que la poignée d'accélérateur reste dégagée et peut
revenir automatiquement dans sa position initiale.
ATTENTION!
Risque de blessures!
•Pendant les travaux de montage, assurez-vous que le véhicule est
parfaitement stable et que le lieu de travail est bien éclairé.
4 | Montage
4.1 | Préparation
Levez le véhicule de manière stable et assurez-vous que votre espace de travail est
susamment éclairé.
4.2 | Démontage
Le cas échéant, démontez les rétroviseurs pour embouts de guidon ou les embouts
de guidon disponibles. Assurez-vous que le guidon est doté d'embouts ouverts
facilement accessibles et dont le diamètre intérieur est de 13,5mm mini.
4.3 | Montage
Choisissez de préférence les douilles en caoutchouc (2, 3 ou 4) adaptées au diamètre

2120
5 | Stockage
Stockez les embouts de guidon 3 en 1 gazzini pas encore montés dans l'emballage
d'origine dans une pièce fermée à l'abri des intempéries et de l'humidité.
6 | Nettoyage et entretien
Nettoyez les embouts de guidon à l'eau savonneuse chaude ou avec un nettoyant
moto et un chiffon doux. N'utilisez pas de produit nettoyant pouvant attaquer
l'aluminium. Pour nir, utilisez un produit d'entretien pour obturer la surface et la
protéger contre les intempéries.
7 | Garantie légale
Le présent produit est couvert par la garantie légale de deuxans. La période de
garantie commence à compter de la date d'achat. Tout signe d'usure, toute utilisation
non conforme ou à des ns autres que celles prévues, tout dommage dû à un
accident, à une manipulation ou à une tentative de réparation par un service client ou
par une personne non autorisés sont exclus de la garantie.
8 | Élimination
Éliminez le matériel d'emballage, ainsi que le produit conformément aux
dispositions ocielles régionales.
9 | Contact
Pour toutes questions concernant le produit et/ou le présent mode d'emploi, veuillez
contacter, avant la premièreutilisation du produit, notre centre S.A.V. par e-mail à
l'adresse: or[email protected]. Nous vous aiderons dans les plus brefs délais. De cette
manière, nous garantissons ensemble une utilisation correcte du produit.
Fabriqué à Taïwan
Vertaling van de oorspronkelijke gebruiksaanwijzing
Inhoudsopgave
1 | Leveringsomvang 22
2 | Algemeen 22
2.1 | Gebruiksaanwijzing
lezen en bewaren 22
2.2 | Toelichting bij symbolen 23
3 | Veiligheid 23
3.1 | Beoogd gebruik 23
3.2 | Veiligheidsaanwijzingen 23
4 | Montage 24
4.1 | Voorbereiding 24
4.2 | Demontage 24
4.3 | Montage 24
5 | Opslag 25
6 | Reiniging en onderhoud 26
7 | Garantie 26
8 | Afvoer 26
9 | Contact 26

22 23
2.2 | Toelichting bij symbolen
De volgende symbolen en signaalwoorden worden in deze handleiding gebruikt.
3 | Veiligheid
3.1 | Beoogd gebruik
De gazzini stuuruiteinden 3-in-1 worden gebruikt als optische afsluiting voor motor-
stuurbuizen met een buitendiameter van 22mm (metrisch), 25,4mm (inch) en
28,6 mm (butted), die aan het uiteinde open, d.w.z. niet door schroefdraadinzetstukken
belemmerd mogen zijn en minimaal een binnendiameter van 13,5mm hebben. Om
de componenten correct en veilig aan uw motor te kunnen gebruiken, dient u altijd de
volgende montage- en veiligheidsaanwijzingen in acht te nemen.
Omdat het bij dit product gaat om een universeel inzetbaar product dat geschikt
is voor diverse voertuigen, is het belangrijk dat u zich er vóór het eerste gebruik
van overtuigt dat het product doelmatig zonder problemen in combinatie met uw
motortype kan worden gebruikt. Houd hierbij altijd rekening met de informatie in
de bedieningshandleiding van uw voertuig en de voorschriften van de fabrikant van
uw voertuig. Dit is noodzakelijk, omdat door een ondoelmatig en niet volgens het
type aangepast gebruik van dit product de kwaliteit van de motor en daardoor de
rijveiligheid nadelig kunnen worden beïnvloed.
Gebruik de gazzini stuuruiteinden 3-in-1 uitsluitend zoals beschreven in deze
gebruiksaanwijzing. Elk ander gebruik wordt aangemerkt als oneigenlijk en kan tot
materiële schade leiden. De fabrikant of handelaar aanvaardt geen aansprakelijkheid
voor schade die door oneigenlijk of verkeerd gebruik is ontstaan.
3.2 | Veiligheidsaanwijzingen
WAARSCHUWING!
Gevaren voor kinderen en personen met verminderde
lichamelijke, zintuiglijke of geestelijke vermogens (bijvoorbeeld
WAARSCHUWING!
Dit symbool/signaalwoord duidt op een gevaar met
een gemiddelde risicograad dat, indien dit niet wordt
vermeden, de dood of een ernstig letsel tot gevolg kan
hebben.
PAS OP!
Dit symbool/signaalwoord duidt op een gevaar met een
lage risicograad dat, indien dit niet wordt vermeden, een
gering of matig letsel tot gevolg kan hebben.
Dit symbool geeft aan dat verpakkingen en het product
zelf recyclebaar zijn.
GAZZINI STUURUITEINDEN 3-IN-1
1 | Leveringsomvang
2 | Algemeen
2.1 | Gebruiksaanwijzing lezen en bewaren
Deze gebruiksaanwijzing heeft uitsluitend betrekking op de vermelde gazzini
stuuruiteinden 3-in-1. U vindt hier belangrijke informatie over het gebruik en de
garantie. Lees de gebruiksaanwijzing en met name de veiligheidsaanwijzingen
zorgvuldig door, voordat u het artikel monteert en gebruikt. Bij veronachtzaming van
deze gebruiksaanwijzing kan letsel of schade aan het voertuig het gevolg zijn.
De gebruiksaanwijzing is gebaseerd op de normen en regels die gelden in de
Europese Unie en is een afspiegeling van de huidige stand van de techniek. Neem in
het buitenland ook goed nota van specieke nationale richtlijnen en wetten. Bewaar
de gebruiksaanwijzing voor verder gebruik. Wanneer u dit product aan derden
doorgeeft, geef deze gebruiksaanwijzing er dan altijd bij.
12x zeskantmoer met flens DIN6932 M6 A2
22x rubberen bus 20x D12/d6
32x rubberen bus 20x D14/d6
42x rubberen bus 20x D18/d6
52x stuuruiteinde gekleurd/zwart
62x stifttap ISO4026 M3x 8 A2
72x verzonken schroeven met
binnenzeskant DIN7991 M6 x 45 A2
82x afdekdop gazzini
Bestelnr. 10040330 zwart
Bestelnr. 10040331 rood
Bestelnr. 10040332 blauw
6 7
5
81
3
2
4

24 25
voor, dat de rubberen houder nog net in het stuur kan worden geschoven. Steek het
stuuruiteinde nu in het stuur en positioneer het stuuruiteinde zodanig dat het kleine
boorgat in de omtrek omlaag wijst. Vervolgens draait u de verzonken schroef (7) met
een inbussleutel (grootte4) stevig vast. Herhaal het proces aan de andere kant van
het stuur.
Als het gashandvat wordt vastgeklemd, verschuift u het schakelaarhuis of het
stuuruiteinde een stukje. Is alles correct uitgelijnd en is de verzonken schroef
(7) stevig vastgedraaid, dan schuift u nu de afdekdop (8) in het stuuruiteinde (5)
en positioneert u deze. Bevestig de afdekdop (8) nu via de stifttap (6) met een
inbussleutel (grootte1.5) op het stuuruiteinde.
PAS OP!
Gevaar voor ongevallen!
Zorg dat het gashandvat van de motor niet wordt geblokkeerd door
het stuuruiteinde. Er moet een tussenruimte van minimaal 2mm
tussen het gashandvat en het stuuruiteinde zijn. Het gashandvat
moet makkelijk te bedienen zijn en bij het loslaten vanzelf
terugschieten.
5 | Opslag
Bewaar de nog niet gemonteerde gazzini stuuruiteinden 3-in-1 in een tegen
weersinvloeden en vocht beschermde gesloten ruimte in de originele verpakking.
gedeeltelijk gehandicapten, oudere personen met lichamelijke
en geestelijke beperkingen) of gebrek aan ervaring en kennis
(bijvoorbeeld oudere kinderen).
•Bij de leveringsomvang horen kleine onderdelen en
verpakkingsfolie. Houd deze buiten het bereik van kinderen, want
ze kunnen gevaar voor verstikking opleveren.
PAS OP!
Gevaar voor ongevallen!
•Voor de rijveiligheid moet het stuuruiteinde betrouwbaar en stevig
in het stuur worden gemonteerd. Eruitvallende stuuruiteinden
kunnen leiden tot ongevallen in het wegverkeer.
•Controleer na de montage en voor elke rit of de stuuruiteinden
stevig vastzitten.
•Zorg dat het gashandvat vrij kan bewegen en zelfstandig kan
terugspringen.
PAS OP!
Letselrisico!
•Let er bij montagewerkzaamheden op dat het voertuig stevig en
stabiel is neergezet en dat de werkplek goed verlicht is.
4 | Montage
4.1 | Voorbereiding
Bok het voertuig in een stabiele positie op en zorg voor voldoende verlichting op de
werkplek.
4.2 | Demontage
Demonteer eventueel voorhanden stuureindspiegels of stuuruiteinden. Controleer of
het stuur vrij toegankelijke, open stuuruiteinden heeft met een binnendiameter van
minstens 13,5mm.
4.3 | Montage
Kies de rubberen bussen (2, 3 of 4) uit de leveringsomvang die het beste bij de
binnendiameter van uw stuur passen. U kunt kiezen uit rubberen bussen met een
diameter van 12, 14 en 18mm. Steek nu telkens een verzonken schroef (7) in een
stuuruiteinde (5). Steek een rubberen bus (2, 3, 4) op de verzonken schroef (7) en
draai een zeskantmoer met ens (1) ertegenaan. Span de zeskantmoer (1) zo ver

2726
6 | Reiniging en onderhoud
Reinig de stuuruiteinden met een warme zeepoplossing of een motorreinigingsmiddel
en een zachte doek. Gebruik geen reinigingsmiddelen die aluminium kunnen
aantasten. Gebruik hierna een onderhoudsmiddel dat het oppervlak tegen
weersinvloeden beschermt en verzegeld.
7 | Garantie
Op dit product wordt de wettelijke garantie van twee jaar gegeven. De garantieperiode
begint vanaf de datum van aankoop. Gebruikssporen, oneigenlijk gebruik, verkeerd
gebruik en schade als gevolg van een ongeval, manipulatie of een reparatiepoging
door een onbevoegde klantenservice of persoon zijn uitgesloten van de garantie.
8 | Afvoer
Verwijder het verpakkingsmateriaal alsook het product zelf conform de
regionale overheidsrichtlijnen.
9 | Contact
Bij vragen over dit product en/of deze gebruiksaanwijzing dient u vóór het eerste
gebruik van het product contact op te nemen met ons servicecenter via e-mail:
[email protected]. Wij helpen u snel verder. Zo garanderen wij samen dat het product op
de juiste wijze wordt gebruikt.
Geproduceerd in Taiwan
Traduzione delle istruzioni per l'uso originali
Indice
1 | Contenuto della fornitura 28
2 | Informazioni generali 28
2.1 | Leggere e conservare le
istruzioni per l'uso 28
2.2 | Legenda 29
3 | Sicurezza 29
3.1 | Uso conforme 29
3.2 | Istruzioni per la sicurezza 29
4 | Montaggio 30
4.1 | Preparazione 30
4.2 | Smontaggio 30
4.3 | Montaggio 30
5 | Stoccaggio 31
6 | Pulizia e manutenzione 32
7 | Garanzia 32
8 | Smaltimento 32
9 | Contatti 32

28 29
2.2 | Legenda
Le presenti istruzioni utilizzano i simboli e le parole di segnalazione di seguito
illustrati.
3 | Sicurezza
3.1 | Uso conforme
Le estremità del manubrio 3in1 gazzini sono utilizzate per valorizzare l'estetica dei
manubri tubolari di motociclette con un diametro esterno di 22mm (sistema metrico),
25,4mm (in pollici) e 28,6 mm (conico) che sono aperti alle estremità, cioè non sono
bloccati da inserti lettati o simili e hanno un diametro interno di almeno 13,5mm.
Per utilizzare i componenti in modo corretto e sicuro sulla motocicletta, attenersi
tassativamente alle seguenti istruzioni di montaggio e alle istruzioni per la sicurezza.
Trattandosi di un prodotto a impiego universale non destinato a un veicolo specico,
è importante essere certi, prima del primo utilizzo, che possa essere applicato/
utilizzato senza problemi e in modo corretto sul proprio tipo di moto. Osservare le
indicazioni contenute nelle istruzioni per l'uso del proprio veicolo e le speciche
del costruttore del veicolo. Questo è essenziale in quanto un utilizzo del prodotto
improprio o non adatto al tipo può pregiudicare le caratteristiche del veicolo e, di
conseguenza, la sicurezza di guida.
Utilizzare le estremità del manubrio 3in1 gazzini solo come descritto nelle presenti
istruzioni. Qualsiasi uso diverso è da considerarsi non conforme e può causare danni
materiali. Il produttore o rivenditore declina ogni responsabilità per danni derivanti da
un uso scorretto o non conforme.
3.2 | Istruzioni per la sicurezza
AVVERTENZA!
Pericolo per bambini e persone con ridotte capacità fisiche,
sensoriali o mentali (ades. persone parzialmente disabili, anziani
AVVERTENZA!
Questo simbolo/parola di segnalazione indica un
pericolo con un grado di rischio medio che, se non
evitato, può avere come conseguenza lesioni gravi o
letali.
ATTENZIONE!
Questo simbolo/parola di segnalazione indica un
pericolo con un grado di rischio basso che, se non
evitato, può avere come conseguenza lesioni lievi o di
media entità.
Questo simbolo indica la riciclabilità degli imballaggi e
del prodotto stesso.
ESTREMITÀ DEL MANUBRIO 3IN1 GAZZINI
1 | Contenuto della fornitura
2 | Informazioni generali
2.1 | Leggere e conservare le istruzioni per l'uso
Le presenti istruzioni per l'uso si riferiscono esclusivamente alle estremità del
manubrio 3in1 gazzini indicate. Contengono informazioni importanti per l'impiego e
la garanzia. Leggerle accuratamente prima di montare e utilizzare l'articolo, prestando
particolare attenzione alle istruzioni per la sicurezza. La mancata osservanza delle
presenti istruzioni per l'uso può causare lesioni personali oppure danni al veicolo.
Le istruzioni per l'uso rispondono alle normative e alle disposizioni vigenti nell'Unione
Europea e riettono lo stato attuale della tecnologia. Negli altri Paesi devono essere
rispettate anche le leggi e le direttive locali. Si raccomanda di conservare le istruzioni
per un eventuale uso futuro. Qualora l'articolo venga ceduto a terzi, esso dovrà essere
accompagnato dalle rispettive istruzioni.
12x dado esagonale con flangia DIN6932
M6 A2
22x boccola in gomma 20 x D12/d6
32x boccola in gomma 20 x D14/d6
42x boccola in gomma 20 x D18/d6
52x estremità del manubrio colorata/nero
62x grano ISO4026 M3x 8 A2
72x vite a testa svasata piana con esagono
incassato DIN7991 M6 x 45 A2
82x cappuccio gazzini
Cod. art. 10040330 nero
Cod. art. 10040331 rosso
Cod. art. 10040332 blu
6 7
5
81
3
2
4

30 31
supporto in gomma dritto nel tubo del manubrio. Inserire ora l'estremità nel manubrio
e posizionarla in modo che il piccolo foro presente sulla circonferenza sia rivolto
verso il basso. Serrare poi la vite a testa svasata piana(7) in modo che sia ben salda
utilizzando una chiave a brugola (misura4). Ripetere la procedura sull'altro lato del
manubrio.
Spostare di poco il comando o l'estremità del manubrio se la manopola
dell'acceleratore rimane incastrata. Se tutto è orientato correttamente e la vite a
testa svasata piana(7) è serrata bene, inserire ora il cappuccio(8) nell'estremità del
manubrio(5) e posizionarlo. Assicurare ora il cappuccio(8) all'estremità del manubrio
attraverso il grano(6) con una chiave a brugola (misura1,5).
ATTENZIONE!
Pericolo di incidente!
Accertarsi che la manopola dell'acceleratore della moto non
venga bloccata dall'estremità del manubrio. Tra la manopola
dell'acceleratore e l'estremità del manubrio dovrebbe essere
presente uno spazio di 2mm. La manopola dell'acceleratore deve
essere facile da azionare e deve scattare indietro da sola quando
la si rilascia.
5 | Stoccaggio
Conservare le estremità del manubrio 3in1 gazzini non ancora montate nella
confezione originale, in un ambiente chiuso e protetto da intemperie e umidità.
con limitate capacità fisiche e mentali) o ridotta esperienza e
conoscenza (ades. bambini più grandi)!
•Tenere i piccoli pezzi e la pellicola di imballaggio compresi
nella fornitura lontano dalla portata dei bambini. Pericolo di
soffocamento!
ATTENZIONE!
Pericolo di incidente!
•Per garantire la sicurezza alla guida, le estremità del manubrio
devono essere applicate in maniera salda e sicura poiché la loro
caduta può causare incidenti stradali.
•Dopo il montaggio e prima di ogni guida controllare che le
estremità del manubrio siano ben salde in posizione.
•Accertarsi che la manopola dell'acceleratore si muova
agevolmente e scatti all'indietro automaticamente.
ATTENZIONE!
Pericolo di lesioni!
•Durante le operazioni di montaggio assicurarsi che il veicolo sia
stabile e la postazione di lavoro ben illuminata.
4 | Montaggio
4.1 | Preparazione
Sollevare il veicolo in modo sicuro e assicurarsi che la postazione di lavoro sia
adeguatamente illuminata.
4.2 | Smontaggio
Smontare gli specchietti retrovisori per estremità del manubrio eventualmente
presenti o le estremità del manubrio. Controllare se il manubrio dispone di estremità
aperte e liberamente accessibili con un diametro interno di almeno 13,5mm.
4.3 | Montaggio
Dal contenuto della fornitura scegliere le boccole in gomma che meglio si adattano
al diametro interno del vostro manubrio (2, 3 o 4). È possibile scegliere tra boccole
in gomma con un diametro di 12, 14 e 18mm. Inserire una vite a testa svasata
piana(7) in ogni estremità del manubrio(5). Applicare una boccola in gomma (2, 3,
4) sulla vite a testa svasata piana(7) e avvitare un dado esagonale con angia(1).
Stringere il dado esagonale(1) no al punto in cui è ancora possibile spingere il

32
6 | Pulizia e manutenzione
Pulire le estremità del manubrio con acqua saponata calda o con un detergente
per moto e un panno morbido. Non utilizzare detergenti che potrebbero risultare
aggressivi sull'alluminio. Inne utilizzare un prodotto per proteggere la supercie dagli
agenti atmosferici e renderla stagna.
7 | Garanzia
Questo prodotto è coperto dalla garanzia di legge valida per due anni. La garanzia
decorre dalla data di acquisto. La garanzia non copre tracce di usura, uso improprio,
uso non conforme e danni derivanti da incidente, manipolazione o tentativi di
riparazione a opera di servizi clienti o soggetti non autorizzati.
8 | Smaltimento
Smaltire il materiale di imballaggio e il prodotto stesso in conformità con le
normative locali.
9 | Contatti
Per domande sul prodotto e/o sulle presenti istruzioni, prima del primo utilizzo
del prodotto vi preghiamo di contattare il nostro centro di assistenza via e-mail
all'indirizzo: [email protected]. Saremo lieti di aiutarvi. Insieme garantiremo l'utilizzo
corretto del prodotto.
Prodotto in Taiwan

MA-10040330-32-01-1901
Exklusiv-Vertrieb: Detlev Louis Motorrad-Vertriebsgesellschaft mbH
Rungedamm 35 · 21035 Hamburg · Germany
Tel.: [phone] · www.louis.de · [email protected]
Detlev Louis AG · Im Schwanen 5 · 8304 Wallisellen · Switzerland
Tel.: [phone] · [email protected]
