OPERATION MANUAL
BETRIEBSANLEITUNG
MANUEL DʼUTILISATION
ISTRUZIONI DI FUNZIONAMENTO

Deutsch .......................................................................................................................... 3
English............................................................................................................................ 14
Français.......................................................................................................................... 25
Italiano............................................................................................................................ 37
Nederlands..................................................................................................................... 49
218014402741989259-1 © 07-2019
968.645.00.0(01)

DE
Sicherheit
Zu diesem Dokument
Dieses Dokument richtet sich an die Betreiber der folgenden Geberit
Urinalsteuerungen:
• Typ 501-1 und 501-1 N, für Geberit Urinale Renova, Aller und Alivio
• Typ 501-2 und 501-2 N, für Geberit Urinale Flow
• Typ 1000-2 und 1000-2 N, für Geberit Urinale Renova Plan
Bestimmungsgemässe Verwendung
Die Urinalsteuerung ist für folgende Verwendungen bestimmt:
• Für Urinale Renova, Renova Plan, Aller, Alivio und Flow
• Zur automatischen Spülauslösung von Urinalen
• Für Urinalinstallationen mit Zulauf von hinten und Abgang nach hin-
ten
Jede andere Verwendung gilt als nicht bestimmungsgemäss. Der
Hersteller übernimmt keine Haftung für die Folgen aus nicht bestim-
mungsgemässer Verwendung.
18014402741989259-1 © 07-2019
968.645.00.0(01) 3

DE Erklärung zu Warnhinweisen
Warnhinweise sind an dem Ort platziert, an dem die Gefahr auftreten
kann.
Warnhinweise sind wie folgt aufgebaut:
WARNUNG
Art und Quelle der Gefahr
Mögliche Folgen bei Nichtbeachtung der Gefahr.
▶ Massnahmen zur Vermeidung der Gefahr.
Folgende Signalwörter werden verwendet, um auf Restgefahren in
Warnhinweisen und auf wichtige Informationen hinzuweisen:
Symbol Signalwort und Bedeutung
ACHTUNG
Das Signalwort kennzeichnet eine Gefährdung, die, wenn
sie nicht vermieden wird, einen Sachschaden zur Folge
haben kann.
Nur mit Symbol gekennzeichnet.
Weist auf eine wichtige Information hin.
Sicherheitshinweise
•
Bedienung, Pflege und Instandhaltung dürfen nur so weit durch den
Betreiber ausgeführt werden wie in dieser Betriebsanleitung
beschrieben.
• Reparaturen, Umbauten und Zusatzinstallationen dürfen nur durch
ausgebildete Fachkräfte im Sanitär- und Bauelektrikbereich ausge-
führt werden.
• Es dürfen nur Originalersatz- und -zubehörteile des Herstellers ver-
wendet werden.
• Das Netzkabel des Geräts kann nicht ersetzt werden. Bei Beschädi-
gung des Netzkabels ganzes Gerät ersetzen.
418014402741989259-1 © 07-2019
968.645.00.0(01)

DE
Produktbeschreibung
Aufbau



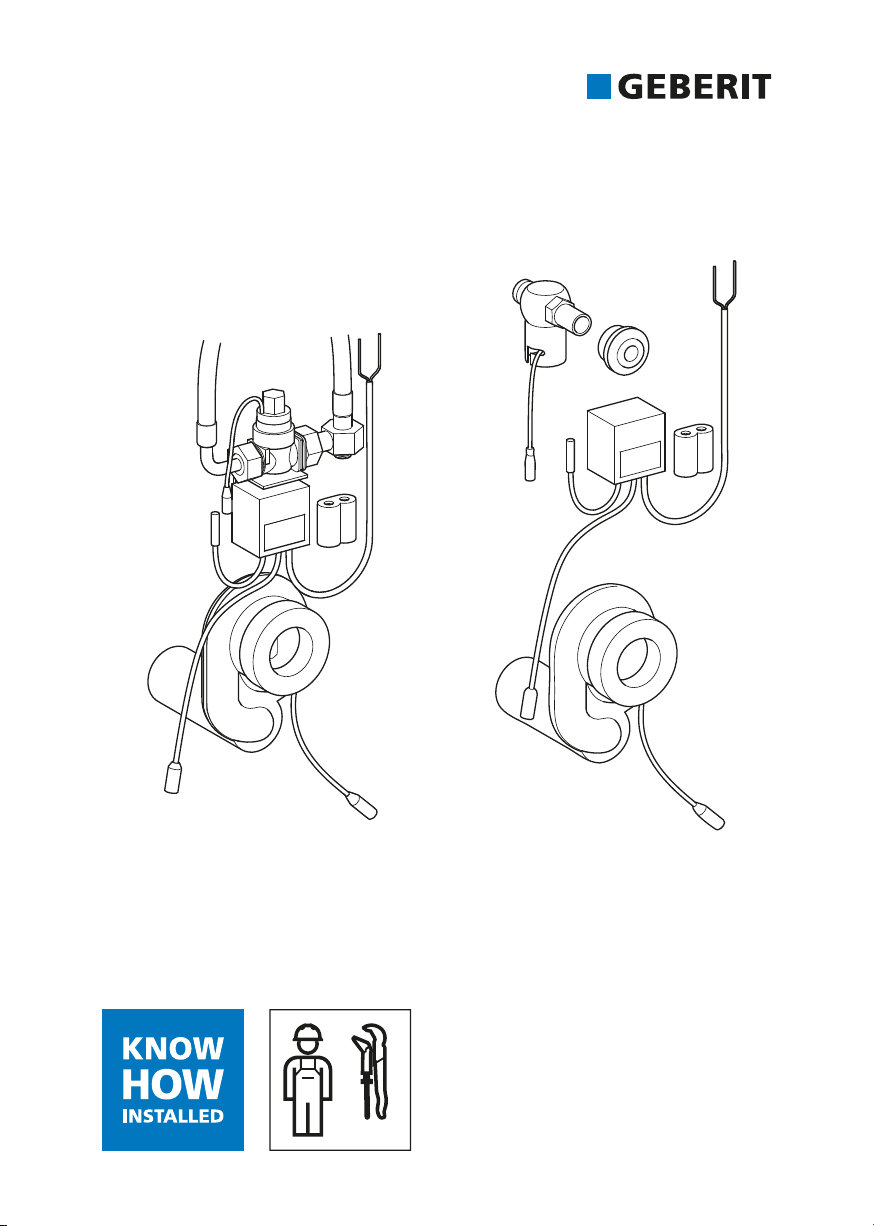

Abbildung1: Geberit Urinalsteuerungen Typ 501-2, 501-1 und 1000-2
1 Kabel Steuereinheit – Urinalsiphon
2 Kabel Steuereinheit – Magnetventil
3 Kabel Magnetventil – Steuereinheit
4 Wasseranschluss und Zulauf Urinal
5 Dichtung
6 Panzerschlauch
7 Magnetventil mit Korbfilter
8 Netzkabel
9 Steuereinheit
10 Batterie
11 Urinalsiphon
12 Kabel Urinalsiphon – Steuereinheit
13 Wasseranschluss, Magnetventil mit Durchflussbegrenzer und Zulauf Urinal
18014402741989259-1 © 07-2019
968.645.00.0(01) 5

DE Technische Daten
Typ 501-1 N
Typ 501-2 N
Typ 1000-2 N
Typ 501-1
Typ 501-2
Typ 1000-2
Nennspannung 230 V AC –
Netzfrequenz 50–60 Hz –
Netzanschluss Zweiadriges Netzkabel –
Batterietyp – CR-P2 (6 V)
Lebensdauer mitgelieferte Batterie – ~ 5 Jahre
Schutzart IP54 IP54
Betriebstemperatur 4–30 °C 4–30 °C
Leistungsaufnahme 1,3 W 1,3 W
Fliessdruck 1–10 bar 1–10 bar
100–1000 kPa 100–1000 kPa
Spülzeit Werkseinstellung
Typ 501: 3,5s
(1l bei 3bar)
Typ 1000-2: 1,5s
(0,5l bei 4bar)
Typ 501: 3,5s
(1l bei 3bar)
Typ 1000-2: 1,5s
(0,5l bei 4bar)
Intervallspülung Werkseinstellung 24 h 24 h
Intervallspülung Einstellbereich 24 oder 72h 24 oder 72h
Betriebsarten
Normalbetrieb
Eine Spülung löst aus, wenn eine Benutzung erfasst wird. Die
Spülzeit kann in 6 Stufen eingestellt werden. → Siehe „Spülzeit
einstellen“, Seite8.
Stadionbetrieb
Der Stadionbetrieb wird nach 4 Benutzungen im Abstand von
weniger als 60Sekunden zum Vorbenutzer automatisch akti-
viert. Die Spülung löst alle 60Sekunden aus. Der Stadionbetrieb
wird wieder deaktiviert, wenn die Benutzung länger als
60Sekunden ausbleibt.
Intervallspülung
Die Intervallspülung wird im Falle einer längeren Nichtbenutzung
automatisch ausgelöst, um die Austrocknung des Urinalsiphons
zu verhindern (Hygienefunktion). Die Intervallspülung löst alle 24
oder 72Stunden aus, kann aber auch deaktiviert werden. →
Siehe „Intervallspülung einstellen“, Seite9.
618014402741989259-1 © 07-2019
968.645.00.0(01)

DE
Bedienung
Bedienelemente

1 LED rot
2 Helligkeitssensor
3 Taste <Spülzeit>
4 Taste <Hygiene> (Intervallspülung)
Funktion prüfen
Nach dem Einsetzen der Batterie oder nach dem Anschliessen an die Netzspannung zeigt die
rote LED den Status der Urinalsteuerung an.
LED rot Status Beschreibung/Massnahme
1 kurzer Blinkimpuls, danach
2Sekunden Pause OK Urinalsteuerung ist funktionsbereit.
Keine Blinkimpulse Fehler Urinalsteuerung hat keine Funktion: Batte-
rie oder Netzanschluss prüfen.
3 kurze Blinkimpulse, danach
2Sekunden Pause Fehler Magnetventil ist nicht mit der Steuereinheit verbunden: Kabelverbindung prüfen.
2 lange Blinkimpulse, danach
2Sekunden Pause Fehler Urinalsiphon ist nicht mit der Steuereinheit verbunden: Kabelverbindung prüfen.
3 lange Blinkimpulse, danach
2Sekunden Pause Fehler
Sensor 1 im Urinalsiphon ist defekt: Kabel-
verbindung prüfen oder Urinalsiphon erset-
zen.
4 lange Blinkimpulse, danach
2Sekunden Pause Fehler
Sensor 2 im Urinalsiphon ist defekt: Kabel-
verbindung prüfen oder Urinalsiphon erset-
zen.
18014402741989259-1 © 07-2019
968.645.00.0(01) 7

DE Spülzeit einstellen
Die Spülzeit muss vor der Montage des Urinals eingestellt werden. Zum späteren Ändern der
Einstellungen muss das Urinal gemäss den Angaben des Herstellers demontiert und nach
dem Einstellen wieder montiert werden.
Eingestellte Spülzeit ab Werk:
• Typ 501: 3,5Sekunden = 1Liter bei 3–4bar (Stufe 2 in Tabelle unten)
• Typ 1000-2: 1,5Sekunden = 0,5Liter bei 3–4bar (Stufe 1 in Tabelle unten)
Empfohlene Einstellungen:
Typ 501 Typ 1000-2
Fliessdruck [bar] Spülzeit [s] Fliessdruck [bar] Spülzeit [s]
1–2 7,5 1–1,5 5,5
2–4 5,5 1,5–3,5 3,5
> 4 3,5 > 3,5 1,5
Spülzeit einstellen:
1Taste <Spülzeit> für 1Sekunde drücken.
✓ Die Einstellung der Spülzeit springt eine Stufe weiter. Die aktuelle Einstellung wird
mit Blinkimpulsen gemäss Tabelle unten angezeigt.
2Taste <Spülzeit> wiederholt für 1Sekunde drücken, bis gewünschte Spülzeit einge-
stellt ist.
Stufe LED rot Spülzeit [s] Ungefähre Spülmenge
bei 3–4bar [l]
1 1 Blinkimpuls 1,51) 0,5
2 2 Blinkimpulse 3,5 1
3 3 Blinkimpulse 5,5 1,5
4 4 Blinkimpulse 7,5 2
5 5 Blinkimpulse 11,5 3
6 6 Blinkimpulse 15 4
1) Typ 501: Nur bei einem Fliessdruck von >5bar anwenden.
Nach 6-maligem Drücken der Taste ist ein Durchgang beendet. Mit einem weiteren
Tastendruck beginnt die Einstellung wieder von vorne.
818014402741989259-1 © 07-2019
968.645.00.0(01)

DE
Intervallspülung einstellen
Die Intervallspülung muss vor der Montage des Urinals eingestellt werden. Zum späteren
Ändern der Einstellungen muss das Urinal gemäss den Angaben des Herstellers demontiert
und nach dem Einstellen wieder montiert werden.
Die Intervallspülung wird im Falle einer längeren Nichtbenutzung automatisch ausgelöst, um
die Austrocknung des Urinalsiphons zu verhindern (Hygienefunktion). Ab Werk wird alle
24Stunden eine Spülung ausgelöst.
1Taste <Hygiene> für 1Sekunde drücken.
✓ Die Einstellung des Spülintervalls springt eine Stufe weiter. Die aktuelle Einstellung
wird mit Blinkimpulsen gemäss Tabelle unten angezeigt.
2Taste <Hygiene> wiederholt für 1Sekunde drücken, bis gewünschtes Spülintervall ein-
gestellt ist.
Ergebnis
✓ Nach 3x Drücken ist ein Durchgang beendet. Mit einem weiteren Tastendruck beginnt die
Einstellung wieder von vorne.
Stufe LED rot Spülintervall [h]
1 1 langer Blinkimpuls 24
2 1 kurzer Blinkimpuls 72
3 3 kurze Blinkimpulse Intervallspülung deaktiviert
In Betrieb nehmen
Bei der Montage der Urinalkeramik wird der Helligkeitssensor in der Steuereinheit abgedeckt
und damit die Urinalsteuerung aktiviert. 3Minuten nach dem Abdecken wird die Funktion
gemäss folgender Tabelle bestätigt.
Spülauslösung Funktion
1x Spülen für 10Sekunden, 8Sekunden
Pause und 1x Spülen für 2Sekunden Urinalsteuerung ist einsatzbereit.
3x Spülen für 2Sekunden, 8Sekunden
Pause und 1x Spülen für 2Sekunden Urinalsteuerung ist defekt.
Spülung auslösen
Zur Benutzererkennung enthält der Urinalsiphon einen Temperatur- und einen Leitfähigkeits-
sensor.
Eine Spülung kann zu Testzwecken wie folgt ausgelöst werden:
• Mindestens 0,1Liter warmes Wasser ins Restwasser der Urinalkeramik füllen.
•Mindestens 0,1Liter Kochsalzlösung (0,4%) ins Restwasser der Urinalkeramik füllen.
• Einen metallischen, nicht isolierten Gegenstand mit blossen Händen für ca. 5Sekunden ins
Restwasser der Urinalkeramik halten.
18014402741989259-1 © 07-2019
968.645.00.0(01) 9

DE Störungen beheben
Störung Ursache Massnahme
Keine Spülauslö-
sung
Wasserzufuhr unterbrochen ▶ Wasseranschluss prüfen.
Korbfilter oder Durchflussbegrenzer
verstopft
▶ Typ 501: Korbfilter reinigen oder
ersetzen. → Siehe „Korbfilter
reinigen“, Seite13.
▶ Typ 1000-2: Durchflussbegren-
zer reinigen oder ersetzen. →
Siehe „Durchflussbegrenzer
reinigen“, Seite13.
Magnetventil defekt ▶ Magnetventil ersetzen.
Kabelverbindung unterbrochen
▶ Mit Diagnosefunktion Kabelver-
bindung zu Sensoren und
Magnetventil prüfen. → Siehe
„Diagnosefunktion aufrufen“,
Seite11.
Batterie verbraucht, rote LED leuch-
tet permanent oder gar nicht
▶ Batterie ersetzen. → Siehe
„Batterie ersetzen“, Seite13.
Spannungsversorgung unterbro-
chen
▶ Sicherung im elektrischen Vertei-
ler prüfen.
▶ Netzanschlusskabel durch Elek-
trofachkraft prüfen lassen.
Keine Benutzererkennung wegen
Urinsteinablagerungen im Urinalsi-
phon
▶ Urinalsiphon reinigen oder erset-
zen. → Siehe „Urinalsiphon
ersetzen“, Seite13.
Reinigungsmodus aktiviert
▶ Maximal 30Minuten warten, Rei-
nigungsmodus wird automatisch
deaktiviert.
Spülmenge
nimmt ab
Wasserzufuhr reduziert ▶ Wasseranschluss prüfen.
Korbfilter oder Durchflussbegrenzer
verstopft
▶ Typ 501: Korbfilter reinigen oder
ersetzen. → Siehe „Korbfilter
reinigen“, Seite13.
▶ Typ 1000-2: Durchflussbegren-
zer reinigen oder ersetzen. →
Siehe „Durchflussbegrenzer
reinigen“, Seite13.
Magnetventil defekt ▶ Magnetventil ersetzen.
Wasserdruck zu tief ▶ Spülzeit erhöhen. → Siehe
„Spülzeit einstellen“, Seite8.
Wasser läuft
ständig in die
Urinalkeramik
Magnetventil defekt ▶ Magnetventil ersetzen.
10 18014402741989259-1 © 07-2019
968.645.00.0(01)

DE
Störung Ursache Massnahme
Spült alle
60Sekunden Stadionbetrieb aktiviert
▶ Während mindestens 60Sekun-
den keine Spülung auslösen,
Stadionbetrieb wird automatisch
deaktiviert.
Spült 4x nach
Benutzung Batterie fast verbraucht ▶ Batterie ersetzen. → Siehe „Batterie ersetzen“, Seite13.
Restwasser in
Urinalkeramik
läuft nicht ab
Urinalsiphon oder Abwasserleitung
verstopft
▶ Urinalsiphon reinigen oder erset-
zen. → Siehe „Urinalsiphon
ersetzen“, Seite13.
▶ Abwasserleitung prüfen.
Diagnosefunktion aufrufen
Die Diagnosefunktion prüft Batterie, Sensoren und Magnetventil und zeigt eine Benutzerstatis-
tik an.
▶Taste <Spülzeit> für 5Sekunden drücken.
Ergebnis
✓ Die rote LED zeigt in 5 Stufen nacheinander die Ergebnisse der Diagnose und die Benutz-
erstatistik gemäss Tabelle unten an. Nach jeder Stufe gibt es eine Pause von 5Sekunden.
Stufe LED rot Diagnose / Benutzerstatistik
1: Batterie 1 langer Blinkimpuls Batteriezustand gut
3 kurze Blinkimpulse Batterie fast verbraucht
2: Sensor 1 1 langer Blinkimpuls Sensor 1 in Urinalsiphon funktioniert
3 kurze Blinkimpulse Sensor 1 in Urinalsiphon defekt
3: Sensor 2 1 langer Blinkimpuls Sensor 2 in Urinalsiphon funktioniert
3 kurze Blinkimpulse Sensor 2 in Urinalsiphon defekt
4: Magnetventil 1 langer Blinkimpuls Magnetventil funktioniert
3 kurze Blinkimpulse Magnetventil defekt
5: Benutzersta-
tistik
1 kurzer Blinkimpuls Weniger als 20 Spülungen pro Tag in den
letzten 30Tagen
2 kurze Blinkimpulse Zwischen 20 und 60 Spülungen pro Tag in
den letzten 30Tagen
3 kurze Blinkimpulse Mehr als 60 Spülungen pro Tag in den letzten
30Tagen
18014402741989259-1 © 07-2019
968.645.00.0(01) 11

DE Instandhaltung
Reinigungsmodus aktivieren
Im Reinigungsmodus wird die Spülauslö-
sung für 30Minuten unterdrückt. In dieser
Zeit kann das Urinal gereinigt werden.
1Einen metallischen, nicht isolierten
Gegenstand mit blossen Händen für
ca. 15Sekunden ins Restwasser der
Urinalkeramik halten.
✓ Zwei Spülungen mit einer Spül-
zeit von 5Sekunden im Abstand
von 4Sekunden werden aus-
gelöst.
2Urinal reinigen.
✓ Nach 30Minuten wird eine Spü-
lung mit einer Spülzeit von
7,5Sekunden ausgelöst. Der
Reinigungsmodus ist deaktiviert.
Pflege und Reinigung glatter
Oberflächen
Alle glatten Oberflächen lassen sich mit
Wasser und einem flüssigen, hautfreundli-
chen, milden Reinigungsmittel hygienisch
reinigen.
ACHTUNG
Oberflächenschäden durch
aggressive und scheuernde
Reinigungsmittel
▶ Verwenden Sie keine chlor-
oder säurehaltigen, schleifen-
den oder ätzenden Reini-
gungsmittel.
Urinalsiphon reinigen
Für die einwandfreie Funktion der Urinal-
steuerung ist eine regelmässige Reinigung
des Urinalsiphons erforderlich. Durch kalk-
haltiges Wasser und Urin entstehen Urin-
steinablagerungen. Diese Ablagerungen
können die Funktion der Sensoren im Uri-
nalsiphon beeinträchtigen und den Urinalsi-
phon verstopfen.
Reinigungsempfehlungen:
• Handelsüblichen WC-Reiniger für kalk-
haltige Ablagerungen verwenden.
• Ablagerungen auch im Bogen des
Siphons und im Übergang zur Abwasser-
leitung entfernen.
• Bei starken Ablagerungen Urinalsiphon
ersetzen.
12 18014402741989259-1 © 07-2019
968.645.00.0(01)

DE
Urinalsiphon ersetzen
Voraussetzung
– Urinalkeramik ist demontiert.
– Handlungsanweisung zusammen mit
Abbildungssequenz 1, Seite60,
durchführen.
1Kabel zur Steuereinheit ausstecken.
2Urinalsiphon demontieren und ent-
sorgen.
3Einstecktiefe am neuen Urinalsiphon
anzeichnen.
4Urinalsiphon abmessen, abschnei-
den und entgraten.
5Manschette schmieren und Urinalsi-
phon montieren.
6Kabel zur Steuereinheit einstecken.
Batterie ersetzen
Voraussetzung
– Urinalkeramik ist demontiert.
– Handlungsanweisung zusammen mit
Abbildungssequenz 2, Seite61,
durchführen.
1Beide Kabel ausstecken und
Steuereinheit abnehmen.
2Verbrauchte Batterie entnehmen
und entsorgen.
3Neue Batterie einlegen.
4Steuereinheit anbringen und beide
Kabel einstecken.
Korbfilter reinigen
Voraussetzung
– Urinalkeramik ist demontiert.
– Handlungsanweisung zusammen mit
Abbildungssequenz 3, Seite62,
durchführen.
1Eckventil schliessen.
2Panzerschlauch lösen, Korbfilter und
Dichtung entnehmen.
✓ Dichtung aufbewahren.
3Korbfilter reinigen.
4Korbfilter und Dichtung einsetzen.
Panzerschlauch anschrauben.
5Eckventil öffnen.
Durchflussbegrenzer reini-
gen
Voraussetzung
– Urinalkeramik ist demontiert.
– Handlungsanweisung zusammen mit
Abbildungssequenz 4, Seite64,
durchführen.
1Wasserzufuhr schliessen.
2Steuereinheit abnehmen.
3Magnetventil demontieren.
4Durchflussbegrenzer entnehmen
und reinigen.
5Durchflussbegrenzer einsetzen.
6Magnetventil montieren.
7Steuereinheit einsetzen.
8Wasserzufuhr öffnen.
18014402741989259-1 © 07-2019
968.645.00.0(01) 13

EN Safety
About this document
This document is intended for operators of the following Geberit urinal
flush controls:
• types 501-1 and 501-1 N, for Geberit Renova, Aller and Alivio
urinals
• types 501-2 and 501-2 N, for Geberit Flow urinals
• types 1000-2 and 1000-2 N, for Geberit Renova Plan urinals
Intended use
The urinal flush control is intended for the following purposes:
• for Renova, Renova Plan, Aller, Alivio and Flow urinals
• for automatic flush actuation of urinals
• for urinal installations with inlet from the rear and outlet to the rear
Use for any other purpose is deemed improper. The manufacturer
accepts no liability for the consequences of improper use.
14 18014402741989259-1 © 07-2019
968.645.00.0(01)

EN
Explanation of warning notes
Warning notes are placed at the location at which the hazard may
occur.
Warning notes are structured as follows:
WARNING
Nature and source of the hazard
Possible consequences if the hazard is ignored.
▶ Measures to prevent the hazard.
The following signal words are used to indicate residual hazards in
warning notes and important information:
Symbol Signal word and meaning
ATTENTION
The signal word denotes a hazard, which, if not avoided,
may result in material damage.
Symbol only.
Refers to important information.
Safety notes
•
Operation, care and maintenance may only be performed by the
operator as described in this operation manual.
• Repairs, conversions and additional installations may only be made
by trained, skilled persons within the sanitation and electrical
sectors.
• Only original spare parts and accessories produced by the
manufacturer may be used.
• The mains cable for the device cannot be replaced. If the mains
cable is damaged, replace the entire device.
18014402741989259-1 © 07-2019
968.645.00.0(01) 15

EN Product description
Structure


Figure1: Geberit urinal flush control types 501-2, 501-1 and 1000-2
1 Control unit – urinal trap cable
2 Control unit – solenoid valve cable
3 Solenoid valve – control unit cable
4 Water supply connection and inlet for urinal
5 Seal
6 Reinforced braided hose
7 Solenoid valve with basket filter
8 Mains cable
9 Control unit
10 Battery
11 Urinal trap
12 Urinal trap – control unit cable
13 Water supply connection, solenoid valve with flow limiter and urinal inlet
16 18014402741989259-1 © 07-2019
968.645.00.0(01)

EN
Technical data
Type 501-1N
Type 501-2N
Type 1000-2N
Type 501-1
Type 501-2
Type 1000-2
Nominal voltage 230VAC –
Mains frequency 50–60Hz –
Mains connection Two-wire mains cable –
Battery type – CR-P2 (6V)
Service life of battery supplied – ~ 5 years
Protection degree IP54 IP54
Operating temperature 4–30°C 4–30°C
Power consumption 1.3W 1.3W
Flow pressure 1–10bar 1–10bar
100–1000kPa 100–1000kPa
Flush time, factory setting
Type 501: 3.5s
(1l at 3bar)
Type 1000-2: 1.5s
(0.5l at 4bar)
Type 501: 3.5s
(1l at 3bar)
Type 1000-2: 1.5s
(0.5l at 4bar)
Interval flush, factory setting 24h 24h
Interval flush, adjustment range 24 or 72h 24 or 72h
Operating modes
Normal operation A flush is actuated when use is detected. The flush time can be
set in 6 levels. → See "Setting the flush time", page19.
Stadium operation
Stadium operation is activated automatically after 4 uses at
intervals of less than 60seconds between one user and the
next. The flush is actuated every 60seconds. Stadium operation
is deactivated when more than 60seconds elapse between
uses.
Interval flush
The interval flush is actuated automatically if the urinal has not
been used for an extended period. This prevents the urinal trap
from drying out (hygiene function). The interval flush is actuated
every 24 or 72hours, but it can also be deactivated. → See
"Setting the interval flush", page20.
18014402741989259-1 © 07-2019
968.645.00.0(01) 17

EN Operation
Controls

1 Red LED
2 Brightness sensor
3 <Flush time> button
4 <Hygiene> button (interval flush)
Testing the function
After the battery has been inserted or a connection to the mains voltage has been established,
the red LED indicates the status of the urinal flush control.
Red LED Status Description/measure
1 short flash pulse, then 2-
second pause OK Urinal flush control is functional.
No flash pulses Fault Urinal flush control is not functional: check
the battery or mains connection.
3 short flash pulses, then 2-
second pause Fault Solenoid valve is not connected to the control unit: check the cable connection.
2 short flash pulses, then 2-
second pause Fault Urinal trap is not connected to the control unit: check the cable connection.
3 long flash pulses, then 2-
second pause Fault
Sensor 1 in urinal trap is defective: check
the cable connection or replace the urinal
trap.
4 long flash pulses, then 2-
second pause Fault
Sensor 2 in urinal trap is defective: check
the cable connection or replace the urinal
trap.
18 18014402741989259-1 © 07-2019
968.645.00.0(01)

EN
Setting the flush time
The flush time must be set before the urinal is installed. If the settings need to be changed
later on, the urinal will need to be removed and then reinstalled again by following the
manufacturer’s instructions.
Factory-set flush time:
• type 501: 3.5seconds = 1litre at 3–4bar (level 2 in table below)
• type 1000-2: 1.5seconds = 0.5litres at 3–4bar (level 1 in table below)
Recommended settings:
Type 501 Type 1000-2
Flow pressure [bar] Flush time [s] Flow pressure [bar] Flush time [s]
1–2 7.5 1–1.5 5.5
2–4 5.5 1.5–3.5 3.5
>4 3.5 >3.5 1.5
Setting the flush time:
1Press the <Flush time> button for 1second.
✓ The flush time setting advances one level. The current setting is shown with flash
pulses as indicated in the table below.
2Press the <Flush time> button repeatedly for 1second until the required flush time is
set.
Level Red LED Flush time [s] Approximate flush volume at
3–4bar [l]
1 1 flash pulse 1.51) 0.5
2 2 flash pulses 3.5 1
3 3 flash pulses 5.5 1.5
4 4 flash pulses 7.5 2
5 5 flash pulses 11.5 3
6 6 flash pulses 15 4
1) Type 501: Only use with a flow pressure of >5bar.
Each cycle of setting options ends once the button has been pressed 6 times. The
next time the button is pressed, the setting options start from the beginning again.
18014402741989259-1 © 07-2019
968.645.00.0(01) 19

EN Setting the interval flush
The interval flush must be set before the urinal is installed. If the settings need to be changed
later on, the urinal will need to be removed and then reinstalled again by following the
manufacturer’s instructions.
The interval flush is actuated automatically if the urinal has not been used for an extended
period. This prevents the urinal trap from drying out (hygiene function). When the factory
setting applies, a flush is actuated every 24hours.
1Press the <Hygiene> button for 1second.
✓ The flush interval setting advances one level. The current setting is shown with
flash pulses as indicated in the table below.
2Press the <Hygiene> button repeatedly for 1second until the required flush interval is
set.
Result
✓ Each cycle of setting options ends once the button has been pressed 3 times. The next
time the button is pressed, the setting options start from the beginning again.
Level Red LED Flush interval [h]
1 1 long flash pulse 24
2 1 short flash pulse 72
3 3 short flash pulses Interval flush deactivated
Putting into operation
While the urinal ceramic appliance is being installed, the brightness sensor in the control unit
is covered, which activates the urinal flush control. 3minutes after the sensor is covered, the
function is confirmed as indicated in the table below.
Flush actuation Function
1x flush for 10seconds, 8-second pause and
1x flush for 2seconds Urinal flush control is functional.
3x flush for 2seconds, 8-second pause and
1x flush for 2seconds Urinal flush control is defective.
Actuating the flush
The urinal trap contains a temperature sensor and a conductivity sensor for user recognition
purposes.
A flush can be actuated for test purposes as follows:
• Add at least 0.1litres of hot water to the residual water in the urinal ceramic appliance.
• Add at least 0.1litres of table salt solution (0.4%) to the residual water in the urinal ceramic
appliance.
• Using your bare hands, hold a metallic, non-insulated object in the residual water in the
urinal ceramic appliance for approximately 5seconds.
20 18014402741989259-1 © 07-2019
968.645.00.0(01)
