GF MSE 63 User manual
Instruction manual
Manuale Istruzioni
Bedienungsanleitung
GF Piping Systems

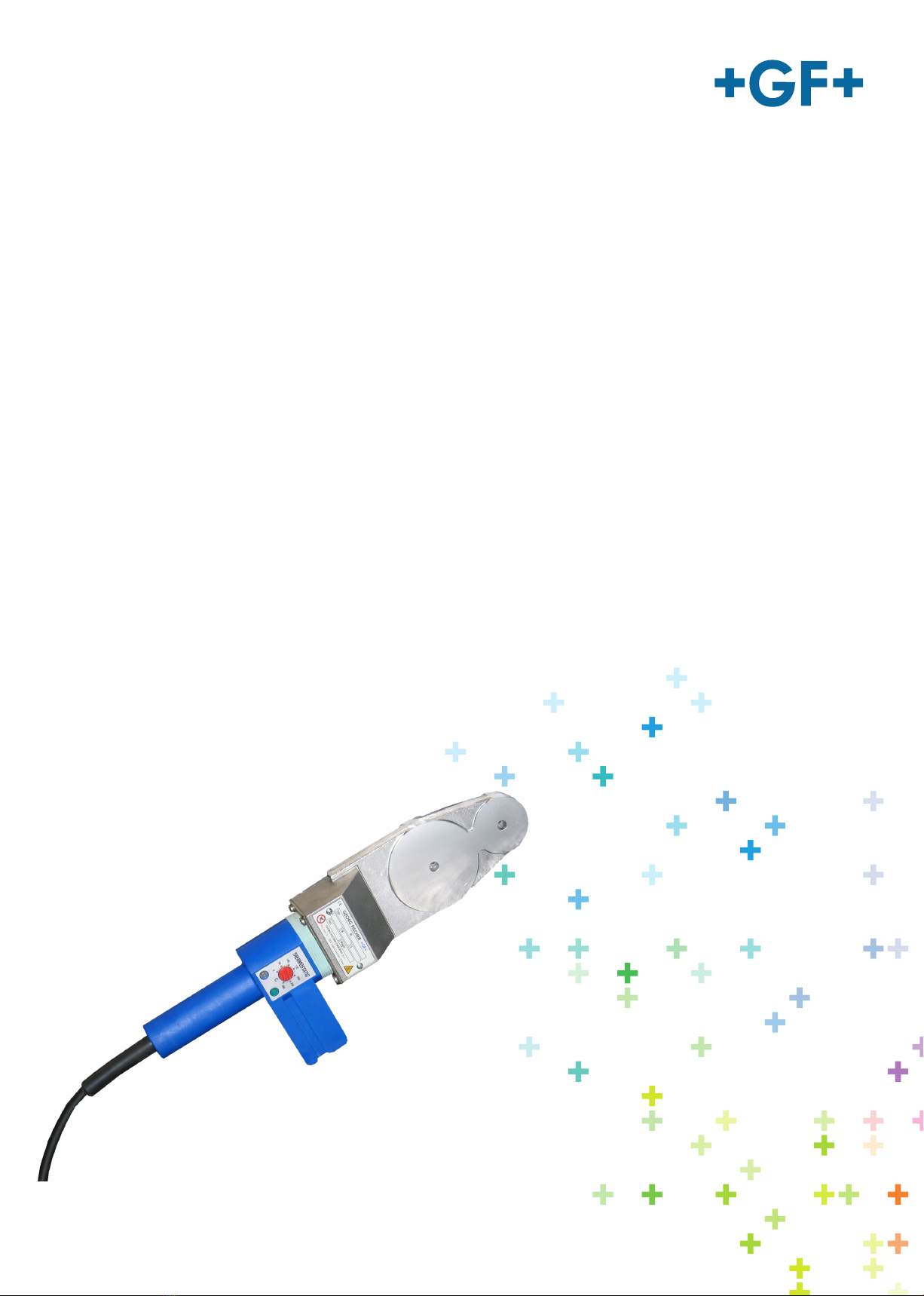

MSE 63
Socket fusion tool
Polifusore manuale
Muffenschweiss - Gerät
All rights reserved, in particular the rights of duplication and distribution as well as translation. Duplication and
reproduction in any form (print, photocopy, microfilm or electronic) require the written permission of Georg Fischer
micron S.r.l..
OPERATION AND MAINTENANCE INSTRUCTIONS
USO E MANUTENZIONE DELLA SALDATRICE
BEDIENUNGS- UND WARTUNGSANLEITUNG
1. General
The thermostatic and electronic
socket fusion unit MSE 63 is used
to weld PE, PP and PVDF pipes
and fittings up to 63 mm diameter.
Unintended usage must be
considered improper, hence Georg
Fischer declines any responsibility
for incidental malfunctions or
damages.
The welding process consists of
inserting the pipe into the fitting,
both of which are brought to the
correct temperature by a heating
element with bushings, without the
addition of filler material.
2. Preparation
•Before making the joint, it is
necessary to clean both the pipe
and the fitting using soft paper
towelling and alcohol.
•use the appropriate holding
devices (support and table
clamp);
•check the unit for good working
order and verify that there are no
damaged or loose parts;
•assure that the bushings are
properly tightened to the heating
plate and have no macroscopic
scratches.
3. The welding process
To use the thermostatic unit,
connect it to appropriate power
supply, set the heater temperature.
During heating up both LED white
and green are constantly ON. By
reaching the set point (around 260
°C), the green starts flashing.
To use the electronic unit, connect
it to appropriate power supply, set
the heater temperature. During
heating up both LED green and red
are constantly ON. By reaching the
set point (around 260 °C), the red
LED starts flashing. When
temperature has been reached, wait
approx. 10 minutes in order to allow
a proper heat distribution
throughout the unit.
1. Generalità
Il polifusore MSE 63, nella versione
termostatica ed elettronica, viene
utilizzato per saldare tubi e raccordi
in PE, PP e PVDF fino ad un
diametro massimo di 63 mm. Ogni
utilizzo diverso è da considerarsi
improprio e pertanto Georg Fischer
Omicron declina ogni responsabilità
da eventuali malfunzionamenti o
danni derivanti.
Il procedimento consiste nel
sovrapporre la parte interna del
raccordo (fitting) all’estremità
esterna del tubo senza l’aggiunta di
materiale d’apporto.
2. Preparazione alla saldatura
Prima di eseguire la saldatura è
necessario procedere ad una pulizia
accurata del tubo e del raccordo
utilizzando carta morbida ed alcool.
Per affrontare le successive fasi di
saldatura in condizioni ottimali, è
necessario osservare le seguenti
precauzioni:
•utilizzare i dispositivi di
bloccaggio (cavalletto o
morsetto) in modo da mantenere
il polifusore in posizione ferma
ed avere la possibilità di operare
con entrambe le mani;
•verificare preventivamente il
perfetto funzionamento
dell’apparecchio e assicurarsi
che non vi siano parti
danneggiate;
•assicurarsi che le bussole siano
accuratamente fissate, tramite le
apposite viti, alla piastra
riscaldante e che non presentino
graffiature macroscopiche.
3. Esecuzione della saldatura
Per un corretto utilizzo
dell'apparecchio procedere come
segue: collegare la spina
all'alimentazione (accensione delle
spie verde e rossa), impostare la
temperatura desiderata (260 °C
circa) tramite l’apposito pomolino di
regolazione ed attendere il
raggiungimento della temperatura
desiderata. Nella versione
elettronica, una volta raggiunta la
temperatura impostata, la spia
1. Allgemeines
Die Muffenschweissgeräte MSE 63
mit elektronischer oder
thermostatischer
Temperaturregelung sind
ausschliesslich zum
Muffenschweissen von
Kunststoffrohren, -Fittingen und -
Armaturen aus PE, PP, PVDF im
Dimensionsbereich von d 16–63
mm vorgesehen. Jeder darüber
hinausgehende Gebrauch gilt als
nicht bestimmungsgemäß. Für
hieraus resultierende Schäden
haftet der Hersteller nicht; das
Risiko hierfür trägt allein der
Anwender. Beim Heizelement-
Muffenschweissen werden
Rohrende und Fittingmuffe in der
Heizbuchse respektive auf dem
Heizstutzen erwärmt und
überlappend, ohne Verwendung von
Zusatzwerkstoffen, verschweisst.
2. Vorbereitungen
•Reinigen Sie das Rohr und den
Fitting mit weichem Papier und
Alkohol.:
•Verwenden Sie die geeigneten
Haltevorrichtungen
(Bodenständer oder
Tischklemmstück);
•Überprüfen Sie die
Gerätschaften auf
Funktionstüchtigkeit und
Schäden;
•Stellen Sie sicher, daß die
Heizstutzen und – buchsen auf
der Heizplatte fest montiert sind
und keine Kratzer im Bereich der
Schweissflächen aufweisen.
3. Schweissvorgang
Thermostatische Regelung:
Anschluss an die Stromversorgung,
Schweisstemperatur mittels
Einstellknopf (260 °C für PE, PP
und PVDF) am Heizelement
einstellen, die weisse und grüne
LED leuchtet konstant während des
Aufheizens, bei Erreichen der
Solltemperatur, blinkt die grüne
LED.
Elektronische Regelung:
Anschluss an die Stromversorgung,
Schweisstemperatur mittels
The machine is now ready to use.
Insert the pipe and the fitting axially
along the full length of the bushings
and keep them in this position for
the time indicated in the following
table.
Upon completion of the heating
time, remove pipe and fitting from
the element/bushings. Immediately
slide the pipe into the fitting, in
accordance with the insertion time
(dwell) as specified in the table
The weld is fully completed once
the welded areas are completely
cooled down (approx. one hour).
rossa inizierà a lampeggiare. Nella
versione termostatica, una volta
raggiunta la temperatura impostata,
la spia verde si spegnerà. Per avere
una distribuzione uniforme della
temperatura nella piastra è
consigliabile attendere almeno 10
minuti dal raggiungimento della
temperatura.
Si può ora procedere alla saldatura
vera e propria introducendo
assialmente il tubo e il raccordo
sino alla battuta delle bussole. E’
necessario rimanere in questa
posizione per il tempo indicato nella
tabella seguente.
Trascorso il tempo di riscaldamento
sfilare tubo e raccordo dalle bussole
e, senza farli ruotare, introdurli
immediatamente l’uno all’interno
dell’altro osservando i tempi esposti
in tabella.
Sconnettere quindi l'apparecchio ed
attendere il necessario tempo di
raffreddamento.
Einstellknopf (260 °C für PE, PP
und PVDF) am Heizelement
einstellen, die grüne und rote LED
leuchtet konstant während des
Aufheizens, bei Erreichen der
Solltemperatur, blinkt die rote LED.
Wir empfehlen, nach Erreichen der
Schweiss- Solltemperatur bis zur
gleichmässigen
Temperaturverteilung, mit dem
ersten Schweissvorgang ca. 10
Minuten zu warten.
Das Gerät ist nun einsatzbereit.
Nun das Rohr und den Fitting axial
komplett in die Buchse bzw. auf den
Stutzen schieben. Diese Position
entsprechend der Tabellenwerte
halten. Nach Ablauf der
Anwärmzeit, Rohr und Fitting von
den Heizelementen abziehen und
gleichförmig ineinander schieben,
beachten Sie dazu die
Tabellenwerte (Umstellzeit).
Die Verbindung vollständig
abkühlen lassen (1 Stunde).
FUSIONPARAMETERSTABLEPE/PP(DVS2207‐1/11)
TABELLAPARAMETRISALDATURAPE/PP(DVS2207‐1/11)
SCHWEISS‐TABELLEPE/PP(DVS2207‐1/11)
PE–PP
SDR11,
7.4,6
PE
SDR17,
17.6
PP
SDR17,
17.6
Ext.pipe
diam.
Diam.est.
tubo
Rohr‐Ø
(mm)
Heatingtemp.
Temperat.riscald.
Heizelementtemp.
(°C)
Heatingtime
Temporiscaldamento
Anwärmzeit
(sec)
Dwelltime
Tempocommutaz.
Umstellzeit
(sec)
Coolingtime
Temporaffredam.
Abkühlzeit
(min)
16
260+/‐10
5
Notrecommended
Nonraccomandato
Nichtempfehlenswert
Notrecommended
Nonraccomandato
Nichtempfehlensw.
4 2
20
25 7
32 8
6 4
40 12
50 18
63 24 10 8 6
FUSIONPARAMETERSTABLEPVDF(DVS2207‐15)
TABELLAPARAMETRISALDATURAPVDF(DVS2207‐15)
SCHWEISS‐TABELLEPVDF(DVS2207‐15)
Ext.pipe
diam.
Diam.est.
tubo
Rohr‐Ø
(mm)
Heatingtemp.
Temperat.riscald.
Heizelementtemp.
(°C)
Pipethicknessmin.
Spessoretubomin.
Rohrwanddickemind.
(mm)
Heatingtime
Temporiscaldamento
Anwärmzeit
(sec)
Dwelltime
Tempocommutaz.
Umstellzeit
(sec)
Coolingtime
Temporaffredam.
Abkühlzeit
(min)
16
260+/‐10
1,5 4
4
2
20 1,9 6
25 8
32 2,4 10
4
40 12
50 3,0 18
63 20 6 6
Attention! The values listed in the
table must be considered only as
guiding parameters. Georg Fischer
is not responsible for their accuracy.
4. Safety Instructions
The following safety precautions
should always be adhered to:
•assure that the power supply
conforms to the power
requirements of the unit;
•do not touch the unit with wet or
moist hands;
•do not pull at the electric cable to
unplug the unit;
•do not expose the unit to bad
weather conditions;
•do not permit unauthorized
personnel to work on or with the
unit;
•do not use the unit in the vicinity
of flammable liquids or gases;
•assure that there is no grease or
similar residue on the handle;
•always store the unit in a clean,
dry area;
•do not use the unit in very humid
areas, navy yards or areas
surrounded by metal masses.
•Repairs or modifications, like
changing the plug, should only
be made by a qualified
electrician. In general, the use of
adaptors, multiple outlet strips or
extension cords is not
recommended.
•It is recommended to completely
uncoil the power cable to prevent
possible overheating. Always
unplug the unit when not in use.
•Before attempting any
maintenance or replacing the
bushings, unplug the unit and
allow it to cool down completely
(approx. 60 min.).
•Relevant warning symbols are
applied in the proximity of the
heater plate to alert the operator
to the presence of high
temperature and current.
Spare parts and/or damaged
parts must be repaired or
supplied exclusively by the
original manufacturer or
authorized personnel.
Attenzione! I valori indicati nella
tabella devono essere intesi solo
come parametri-guida da rispettare
durante le fasi della saldatura.
Pertanto Georg Fischer Omicron Srl
è da ritenersi sollevata nel modo più
categorico da ogni eventuale
responsabilità in merito alla
veridicità di suddetti valori.
4. Indicazioni per l’utilizzo in
condizioni di massima
sicurezza
Al fine di prevenire contatti
accidentali con la rete di
alimentazione elettrica o
malfunzionamenti di qualsiasi
genere è necessario osservare
scrupolosamente le seguenti
precauzioni:
•accertarsi preventivamente che
le caratteristiche elettriche
marcate nella targhetta del
polifusore corrispondano a
quelle dell’alimentazione;
•non toccare l’apparecchio con
mani umide o bagnate;
•non tirare il cavo di
alimentazione o l’apparecchio
stesso per estrarre la spina dalla
presa;
•non lasciare esposto
l’apparecchio ad agenti
atmosferici;
•non permettere l’utilizzo da parte
di persone non qualificate;
•non utilizzare l’apparecchio nelle
vicinanze di liquidi infiammabili o
gas;
•mantenere l’impugnatura priva di
olio, grasso o altre sostanze
scivolose;
•conservare l’apparecchio in
luoghi tali da garantirne sempre
la massima pulizia;
•non effettuare saldature in luoghi
conduttori ristretti, dotati di
notevole umidità, in cantieri
navali o in luoghi circondati da
masse metalliche;
•nel caso di incompatibilità tra la
presa di corrente elettrica e la
spina dell’apparecchio è
necessario far sostituire
quest’ultima con una più adatta
da personale professionalmente
qualificato
•evitare di lasciare l’apparecchio
inutilmente inserito alla presa
elettrica quando non viene
utilizzato.
Achtung! Die aufgeführten
Tabellenwerte sind lediglich
Richtwerte. Georg Fischer
übernimmt keine Gewährleistung
für etwaige Änderungen.
4. Sicherheitshinweise
Bitte beachten Sie stets die
folgenden Hinweise:
•Verwenden Sie nur
Spannungsversorgungen die
den Geräteangaben
entsprechen
•Berühren Sie niemals das Gerät
mit feuchten oder nassen
Händen
•Ziehen Sie nicht am Netzkabel,
um das Gerät auszuschalten
•Schützen Sie das Gerät vor
Regen und Feuchtigkeit
•Nur autorisiertes Personal sollte
Zugang zum Gerät haben
•Kein Gebrauch des Gerätes in
der Nähe von leicht
entflammbaren Gasen oder
Flüssigkeiten
•Reinigen Sie das Gerät von Fett
oder Öl
•Lagern Sie das Gerät in
trockenen und sauberen
Räumen
•Arbeiten an der elektrischen
Ausrüstung, wie zum Beispiel
Tausch des Netzkabelsteckers,
nur von einer Elektrofachkraft
vornehmen lassen, Wir weisen
darauf hin, dass auf die
Verwendung von
Verlängerungskabel möglichst
verzichtet werden sollte. Kabel
von der Kabeltrommel komplett
abwickeln, um Erwärmung zu
vermeiden.
•Bei Nichtgebrauch das Gerät
immer vom Netz trennen.
•Vor jeglichen Wartungsarbeiten
oder Tausch von
Heizelementen, Gerät von der
Spannungsversorgung trennen
und komplett abkühlen lassen.
•Entsprechende Warnhinweise
(Strom, Hitze) sind am Gerät
angebracht, um den Anwender
auf die Risiken aufmerksam zu
machen.
•Nur original Ersatzteile und
Betriebsstoffe von Georg Fischer
verwenden
•Prima di effettuare qualsiasi
operazione di pulizia,
manutenzione e sostituzione
delle bussole, è necessario
disinserire il polifusore dalla rete
di alimentazione elettrica ed
attendere un opportuno tempo di
raffreddamento (60 min. circa).
•Per effettuare le operazioni di
pulizia e/o per raffreddare
l’apparecchio è assolutamente
vietato l’uso di acqua; al più si
potrà usare un panno umido per
detergere la piastra riscaldante.
•In prossimità della zona
riscaldante, onde avvertire
l’utilizzatore della situazione
pericolosa (presenza di elettricità
ed elevata temperatura), sono
apposti i relativi simboli.
•Ricambi e/o eventuali parti
danneggiate devono essere
riparate o sostituite
esclusivamente da un centro di
assistenza autorizzato o dal
costruttore stesso
Technical features:
Welding range:
Ø16 mm ÷ 63 mm
Material of pipe and fitting:
PE, PP, PVDF
Voltage:
230V - 50 Hz single phase
115V
48V- 60Hz
Power:
800 W -3,5A (230V)
800 W - 6,9A (115V)
800 W - 16,5A (48V)
Temperature tolerance:
T ± 5 °C (T version)
T ± 1 °C (E version)
Weights and dimensions of
carton box:
1,8kg - 37,5x16,5x20cm
Caratteristiche tecniche:
Range di saldatura:
Ø16 ÷ 63 mm
Materiale tubo e raccordo:
PE, PP, PVDF
Alimentazione:
230V-50Hz monofase
115V
48V- 60Hz
Potenza assorbita:
800 W - 3,5A (230V)
800 W - 6,9A (115V)
800 W - 16,5A (48V)
Campo variazione temp.:
T ± 5 °C (versione T)
T ± 1 °C (versione E)
Pesi e dimensioni dell’imballo:
1,8kg - 37,5x16,5x20cm
Technische Daten:
Dimensionsbereich:
Ø16 ÷ 63 mm
Materialien:
PE, PP, PVDF
Spannung:
230 V - 50 Hz
115V
48V- 60Hz
Leistung:
800 W - 3,5A (230V)
800 W - 6,9A (115V)
800 W - 16,5A (48V)
Regelung:
T ± 5 °C (thermostatisch T)
T ± 1 °C (elektronisch E)
Gewicht und Dimension der
Verpackung:
1,8kg - 37,5x16,5x20cm
GEORG FISCHER OMICRON S.r.l. - Via Enrico Fermi, 12 - I 35030 Caselle di Selvazzano (PD) ITALY
Tel. +39 0498971411 – Fax +39 0498971410 -omicron.ps@georgfischer.com - www.gfps.com/omicron
CE conformity Polifusori-Trermoelementi manuali-rev0.docx
EU Declaration of Conformity (DoC)
Konformitätserklärung UE (DoC)
Dichiarazione di Conformita' UE (DoC)
Déclaration de conformité UE (DoC)
Declaracion de conformidad UE (DoC)
Declaração de conformidade UE (DoC)
The following product :
Die
Geräte,
:
Il seguente prodotto :
Le produit suivant:
El producto siguiente :
Batch/Stapel/Lotto/Lot/Lote/Fornada:
O produto seg
u
inte:
was designed, constructed and manufactured in accordance with the following EC directives:
- EC low voltage directive (2014/35/EU)
- EC directive on electromagnetic compatibility (2014/30/EU)
- EC directive RoHS (Restriction of Hazardous Substances in electrical and electric equipment)
The following national/harmonized norms have been applied:
- EN 60335-1
- EN 61000-6, EN 55014
ist entwickelt, konstruiert und gefertigt in Übereinstimmung mit folgenden EG-Richtlinie:
- EG-Niederspannungsrichtlinie (2014/35/EU)
- EG-Richtlinie Elektromagnetische Verträglichkeit (2014/30/EU)
- EC Richtlinie Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten regelt
Folgende national/harmonisierte Normen sind angewandt:
- EN 60335-1
- EN 61000-6, EN 55014
è stata progettato costruito e commercializzato in osservanza delle seguenti Direttive:
- EC Direttiva Bassa Tensione (2014/35/UE)
- EC Direttiva EMC ((2014/30/EG)
- EC Direttiva RoHS (restrizione all’uso di sostanze nocive nelle apparecchiature elettriche ed elettroniche)
Le seguenti norme nazionale/armonizzate ove applicabili :
- EN 60335-1
- EN 61000-6, EN 55014
a été dessiné, produit et commercialisé selon les Directives suivantes:
- EC Directives installations électriques basse tension (2014/35/EU)
- EC Directives compatibilité électromagnétique (2014/30/EU)
- EC Directives RoHS Rrestriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques)
Les normes suivantes nationales/harmonisées où applicables :
- EN 60335-1
- EN 61000-6, EN 55014
ha sido proyectado construido y comercializado bajo observación de las siguientes Directivas:
- EC Directiva de baja tensión (2014/35/EU)
- EC Directiva de compatibilidad electromagnética (2014/30/EU)
- EC Directiva RoHS (Restricción de ciertas Sustancias Peligrosas en aparatos eléctricos y electrónicos)
Las siguientes normas nacionales/armonizadas han sido aplicadas:
- EN 60335-1
- EN 61000-6, EN 55014
Foi projectado construido e comercializado de acordo com as seguintes Directivas:
- EC Directiva de baixa tensão (2014/35/EU)
- EC Directiva de compatibilidade electromagnética (2014/30/EU)
- EC Directiva RoHS (Restrição de certas Substancias Perigosas em aparelhos eléctricos e electrónicos)
As seguintes normas nacionais/armonizadas foram aplicadas:
- EN 60335-1
- EN 61000-6, EN 55014
GEORG FISCHER OMICRON S.r.l.
Product Management and Development Director
Roberto Ing.Cappon
Declaration issue date
Caselle di Selvazzano 01/06/2017
Argentina/ Southern South America
Georg Fischer Central Plastics
Sudamérica S.R.L.
Buenos Aires, Argentina
Phone +54 11 4512 02 90
gfcentral.ps.ar@georgfischer.com
www.gfps.com/ar
Australia
George Fischer Pty Ltd
Riverwood NSW 2210 Australia
Phone +61 (0) 2 9502 8000
australia.ps@georgfischer.com
www.gfps.com/au
Austria
Georg Fischer Rohrleitungssysteme GmbH
3130 Herzogenburg
Phone +43 (0) 2782 856 43-0
austria.ps@georgfischer.com
www.gfps.com/at
Georg Fischer Fittings GmbH
3160 Traisen
Phone +43 (0) 2762 90300
fittings.ps@georgfischer.com
www.fittings.at
Belgium/Luxembourg
Georg Fischer NV/SA
1070 Bruxelles/Brüssel
Phone +32 (0) 2 556 40 20
be.ps@georgfischer.com
www.gfps.com/be
Brazil
Georg Fischer Sist. de Tub. Ltda.
04795-100 São Paulo
Phone +55 (0) 11 5525 1311
br.ps@georgfischer.com
www.gfps.com/br
Canada
Georg Fischer Piping Systems Ltd
Mississauga, ON L5T 2B2
Phone +1 (905) 670 8005
Fax +1 (905) 670 8513
ca.ps@georgfischer.com
www.gfps.com/ca
China
Georg Fischer Piping Systems Ltd
Shanghai 201319
Phone +86 21 3899 3899
china.ps@georgfischer.com
www.gfps.com/cn
Chinaust Plastics Corp. Ltd.
Songlindian, Zhuozhou city,
Hebei province, China, 072761
Phone +86 312 395 2000
Fax +86 312 365 2222
chinaust@chinaust.com
www.chinaust.com.cn
Denmark/Iceland
Georg Fischer A/S
2630 Taastrup
Phone +45 (0) 70 22 19 75
info.dk.ps@georgfischer.com
www.gfps.com/dk
Finland
Georg Fischer AB
01510 VANTAA
Phone +358 (0) 9 586 58 25
Fax +358 (0) 9 586 58 29
info.fi.ps@georgfischer.com
www.gfps.com/fi
France
Georg Fischer SAS
95932 Roissy Charles de Gaulle Cedex
Phone +33 (0) 1 41 84 68 84
fr.ps@georgfischer.com
www.gfps.com/fr
Germany
Georg Fischer GmbH
73095 Albershausen
Phone +49 (0) 7161 302-0
info.de.ps@georgfischer.com
www.gfps.com/de
India
Georg Fischer Piping Systems Ltd
400 076 Mumbai
Phone +91 224007 2001
branchoffice@georgfischer.com
www.gfps.com/in
Italy
Georg Fischer S.p.A.
20063 Cernusco S/N (MI)
Phone +39 02 921 861
it.ps@georgfischer.com
www.gfps.com/it
Georg Fischer TPA S.r.l.
IT-16012 Busalla (GE)
Phone +39 010 962 47 11
tpa.ps@georgfischer.com
www.gfps.com/it
Japan
Georg Fischer Ltd
556-0011 Osaka,
Phone +81 (0) 6 6635 2691
jp.ps@georgfischer.com
www.gfps.com/jp
Korea
Georg Fischer Piping Systems
271-3 Seohyeon-dong Bundang-gu
Seongnam-si, Gyeonggi-do
Seoul 463-824
Phone +82 31 8017 1450
Fax +82 31 8017 1454
kor.ps@georgfischer.com
www.gfps.com/kr
Malaysia
George Fischer (M) Sdn. Bhd.
40460 Shah Alam, Selangor Darul Ehsan
Phone +60 (0) 3 5122 5585
my.ps@georgfischer.com
www.gfps.com/my
Mexico/ Northern Latin America
Georg Fischer S.A. de C.V.
Apodaca, Nuevo Leon
CP66636 Mexico
Phone +52 (81) 1340 8586
Fax +52 (81) 1522 8906
mx.ps@georgfischer.com
www.gfps.com/mx
Middle East
Georg Fischer
Piping Systems (Switzerland) Ltd
Dubai, United Arab Emirates
Phone +971 4 289 49 60
gss.ps@georgfischer.com
www.gfps.com/int
Netherlands
Georg Fischer N.V.
8161 PA Epe
Phone +31 (0) 578 678 222
nl.ps@georgfischer.com
www.gfps.com/nl
Georg Fischer Waga N.V.
NL-8160 AG Epe
Phone +31 (0) 578 678 378
waga.ps@georgfischer.com
www.waga.nl
New Zealand
Georg Fischer Ltd
13 Jupiter Grove, Upper Hutt 5018
PO Box 40399, Upper Hutt 5140
Phone +64 (0) 4 527 9813
nz.ps@georgfischer.com
www.gfps.com/nz
Norway
Georg Fischer AS
1351 Rud
Phone +47 67 18 29 00
no.ps@georgfischer.com
www.gfps.com/no
Poland
Georg Fischer Sp. z o.o.
05-090 Sekocin Nowy
Phone +48 (0) 22 31 31 0 50
poland.ps@georgfischer.com
www.gfps.com/pl
Romania
Georg Fischer
Piping Systems (Switzerland) Ltd
020257 Bucharest - Sector 2
Phone +40 (0) 21 230 53 80
ro.ps@georgfischer.com
www.gfps.com/int
Russia
Georg Fischer
Piping Systems (Switzerland) Ltd
Moscow 125047
Phone +7 495 258 60 80
ru.ps@georgfischer.com
www.gfps.com/ru
Singapore
George Fischer Pte Ltd
11 Tampines Street 92, #04-01/07
528 872 Singapore
Phone +65 6747 0611
sgp.ps@georgfischer.com
www.gfps.com/sg
Spain/Portugal
Georg Fischer S.A.
28046 Madrid
Phone +34 (0) 91 781 98 90
es.ps@georgfischer.com
www.gfps.com/es
Sweden
Georg Fischer AB
117 43 Stockholm
Phone +46 (0) 8 506 775 00
info.se.ps@georgfischer.com
www.gfps.com/se
Switzerland
Georg Fischer
Rohrleitungssysteme (Schweiz) AG
8201 Schaffhausen
Phone +41 (0) 52 631 30 26
ch.ps@georgfischer.com
www.gfps.com/ch
Taiwan
Georg Fischer Co., Ltd
San Chung Dist., New Taipei City
Phone +886 2 8512 2822
Fax +886 2 8512 2823
www.gfps.com/tw
United Kingdom/Ireland
George Fischer Sales Limited
Coventry, CV2 2ST
Phone +44 (0) 2476 535 535
uk.ps@georgfischer.com
www.gfps.com/uk
USA/Caribbean
Georg Fischer LLC
Tustin, CA 92780-7258
Phone +1 (714) 731 88 00
Toll Free 800/854 40 90
us.ps@georgfischer.com
www.gfpiping.com
Georg Fischer Central Plastics LLC
Shawnee, OK 74801
Phone +1 (405) 273 63 02
gfcentral.ps@georgfischer.com
www.centralplastics.com
Vietnam
George Fischer Pte Ltd
136E Tran Vu, Ba Dinh District, Hanoi
Phone +84 4 3715 3290
Fax +84 4 3715 3285
International
Georg Fischer
Piping Systems (Switzerland) Ltd
8201 Schaffhausen/Switzerland
Phone +41 (0) 52 631 30 03
Fax +41 (0) 52 631 28 93
info.export@georgfischer.com
www.gfps.com/int
GF Piping Systems
Worldwide at home
Our sales companies and representatives
ensure local customer support in over 100 countries
www.gfps.com
The technical data are not binding. They neither constitute expressly
warranted characteristics nor guaranteed properties nor a guaranteed durability.
They are subject to modification. Our General Terms of Sale apply.
MSE63 eng_ita_de_rev05.doc
Code no.: 790105133-5
Georg Fischer Omicron S.r.l.
Via Enrico Fermi, 12
I 35030 Caselle di Selvazzano (Padova)–Italy
Other GF Tools manuals
