UCM6304/6308 IP PBX Appliance
Quick Installation Guide

Content
English..............................................................................1
简体中文..........................................................................5
Español..............................................................................9
Français...........................................................................13
Deutsch...........................................................................17
Italiano............................................................................21
Русскй.............................................................................25
Português........................................................................29
Polski...............................................................................33

~1~ ~2~
The UCM6304/6308 is not pre-congured to support or
carry emergency calls to any type of hospital, law enforce-
ment agency, medical care unit (“Emergency Service(s)”)
or any other kind of Emergency Service. You must make
additional arrangements to access Emergency Services.
It is your responsibility to purchase SIP-compliant Internet
telephone service, properly congure the UCM6304/6308
to use that service, and periodically test your congura-
tion to conrm that it works as you expect. If you do not
do so, it is your responsibility to purchase traditional wire-
less or landline telephone services to access Emergency
Services.
GRANDSTREAM DOES NOT PROVIDE CONNECTIONS
TO EMERGENCY SERVICES VIA THE UCM6304/6308.
NEITHER GRANDSTREAM NOR ITS OFFICERS, EM-
PLOYEES OR AFFILIATES MAY BE HELD LIABLE FOR
ANY CLAIM, DAMAGE, OR LOSS, AND YOU HEREBY
WAIVE ANY AND ALL SUCH CLAIMS OR CAUSES OF
ACTION ARISING FROM OR RELATING TO YOUR IN-
ABILITY TO USE THE UCM6304/6308 TO CONTACT
EMERGENCY SERVICES, AND YOUR FAILURE TO
MAKE ADDITIONAL ARRANGEMENTS TO ACCESS
EMERGENCY SERVICES IN ACCORDANCE WITH THE
IMMEDIATELY PRECEDING PARAGRAPH.
EN
PACKAGE CONTENTS:
OVERVIEW:
• Do not attempt to open, disassemble, or modify the device.
• Do not use a third party power adapter.
• Do not expose this device to temperatures outside the range of 32 -
113ºF / 0 ~ 45ºC for operating or 14 - 140ºF / -10 ~ 60ºC for storage.
• Do not expose this device to environment outside of the following hu-
midity range: 10-90% RH (non-condensing).
• Do not power cycle the device during system boot up or rmware
upgrade. You may corrupt rmware images and cause the unit to mal-
function.

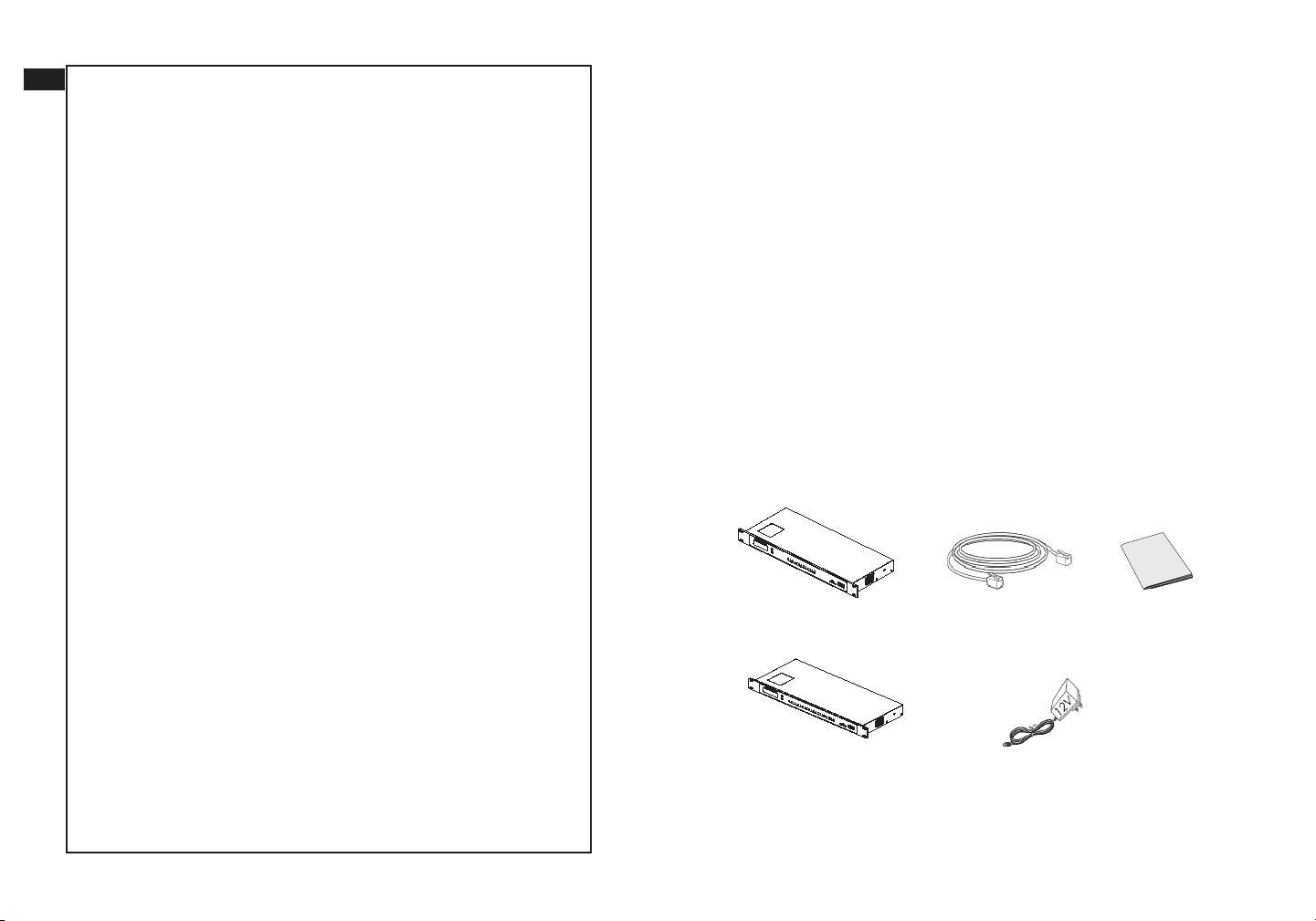

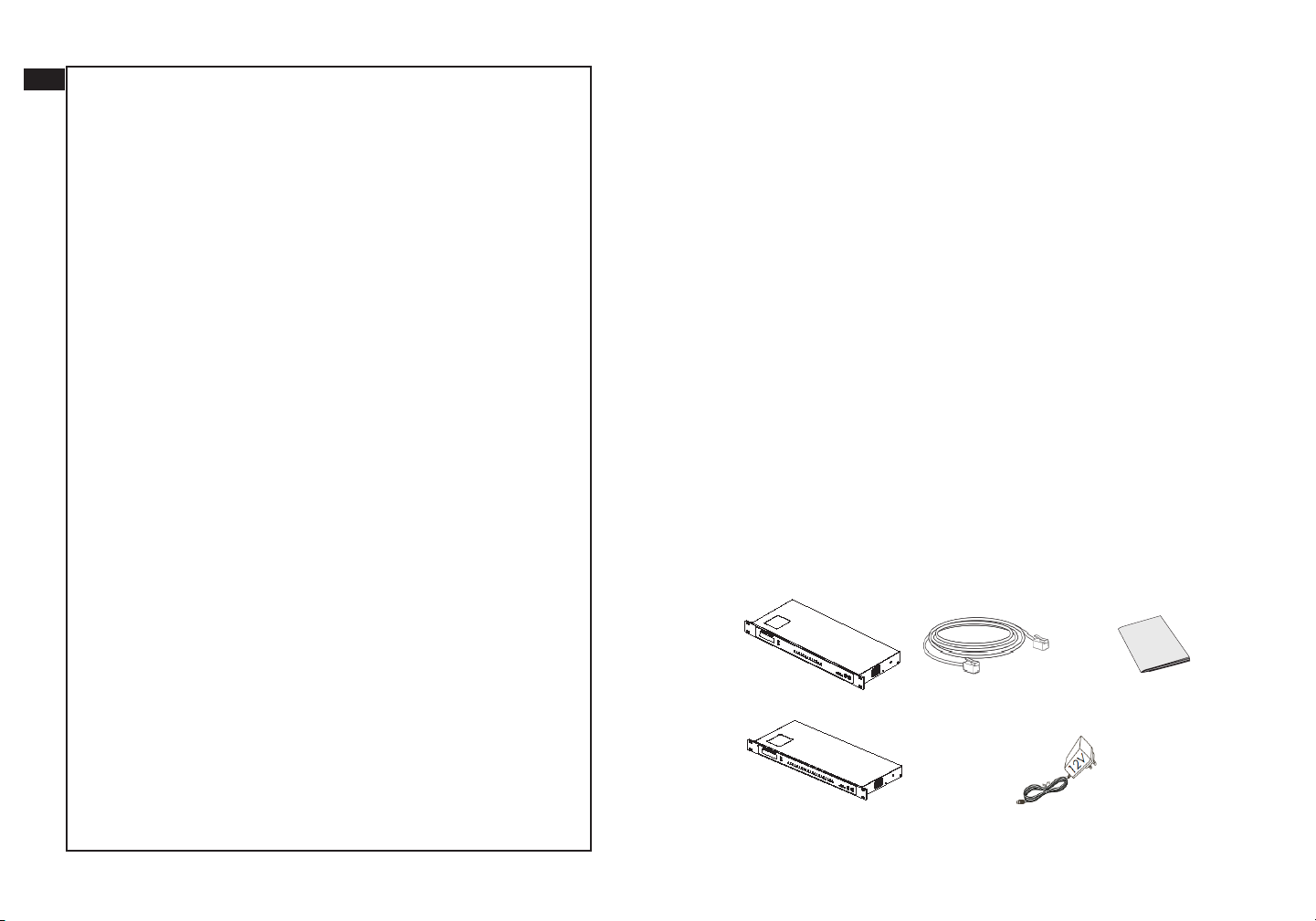

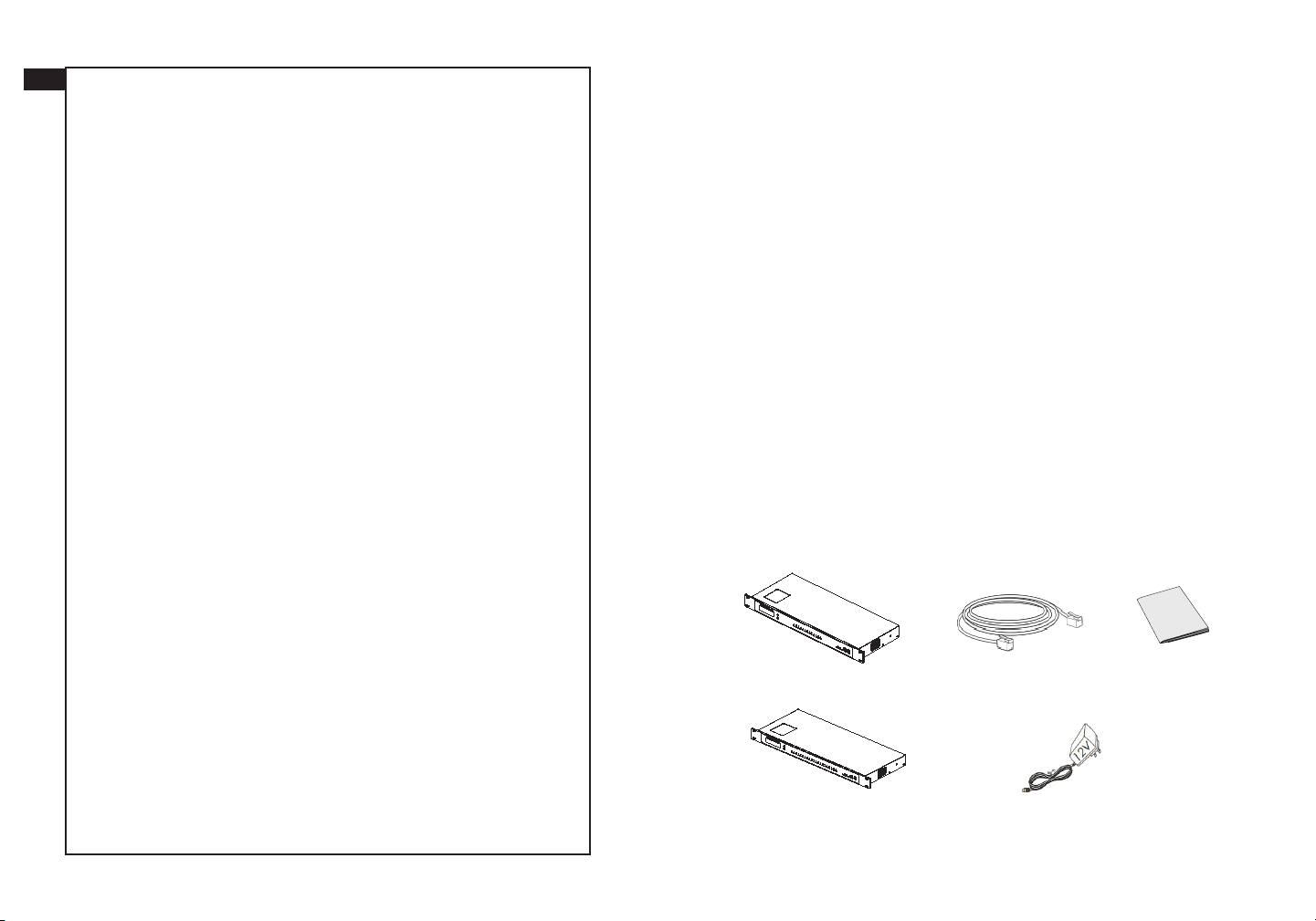

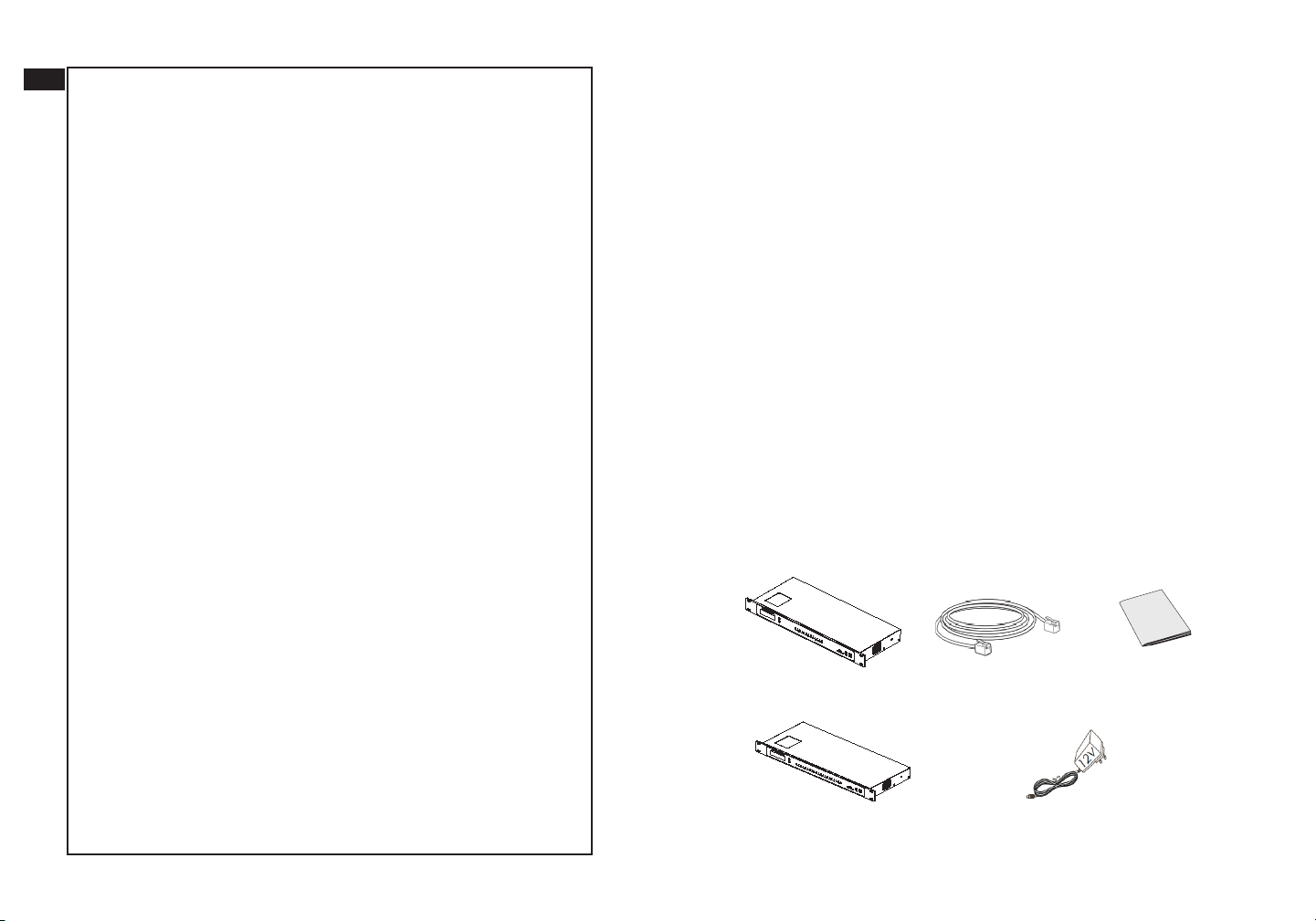

UCM6304 1x Ethernet Cable
2x 12V Power adapter
PRECAUTIONS:
UCM6304/6308 is an innovative IP PBX appliance designed for small to
medium business. Powered by an advanced hardware platform with ro-
bust system resources, the UCM6304/6308 o󰀨ers a highly versatile state-
of-the-art Unied Communication (UC) solution for converged voice,
video, data, fax and video surveillance application needs. Incorporating
industry-leading features and performance, the UCM6304/6308 o󰀨ers
quick setup, easy deployment and unrivaled reliability all at an unprec-
edented price point.
1x Quick Installation Guide
The GNU GPL license terms are incorporated into the de-
vice rmware and can be accessed via the Web user inter-
face of the device at my_device_ip/gpl_license. It can also
be accessed here: http://www.grandstream.com/legal/
opensource-software
To obtain a CD with GPL source code information please
submit a written request to [email protected] UCM6308

~3~ ~4~
CONNECTING THE UCM6304/6308:
1. Connect one end of an RJ-45 Ethernet cable into the WAN port of the
UCM6304/6308.
2. Connect the other end of the Ethernet cable into the uplink port of an Ethernet
switch/hub.
3. Connect the 12V DC power adapter into the DC 12V power jack 1 on the back
of the UCM6304/6308. Insert the main plug of the power adapter into a surge-
protected power outlet. (Connect the second power adapter into the DC 12V
power jack 2 for failover purpose in case the rst one is down).
4. Wait for the UCM6304/6308 to boot up. The front LCD display will show the
UCM’s hardware information when the boot process is completed.
5. Once the UCM6304/6308 is successfully connected to the network via WAN
port, the Network LED indicator will be lit green, and an IP address will be
shown on the LCD display.
6. (Optional) Connect PSTN lines from the wall jack to the FXO ports, connect
analog devices (phone and fax) to the FXS ports.

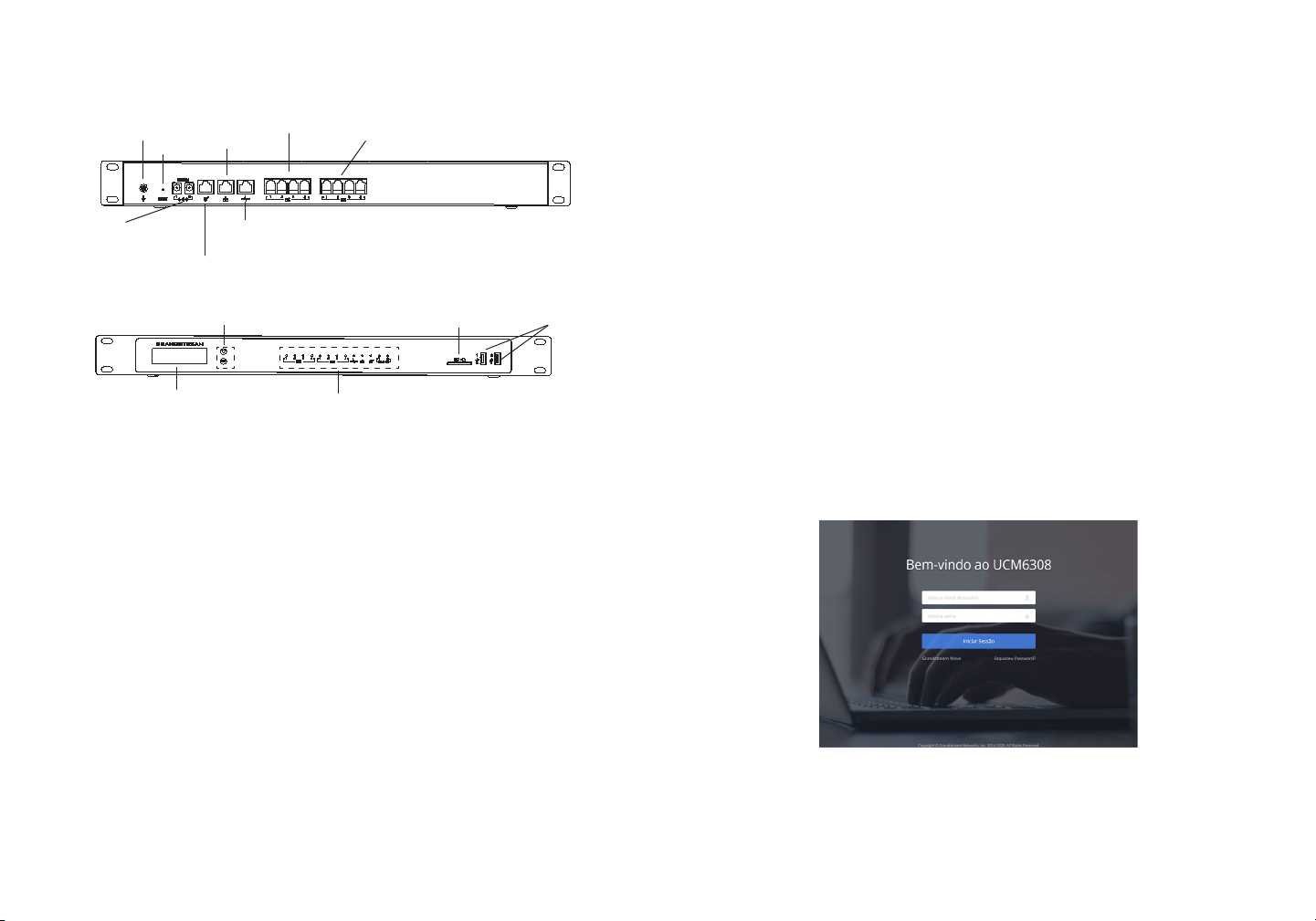

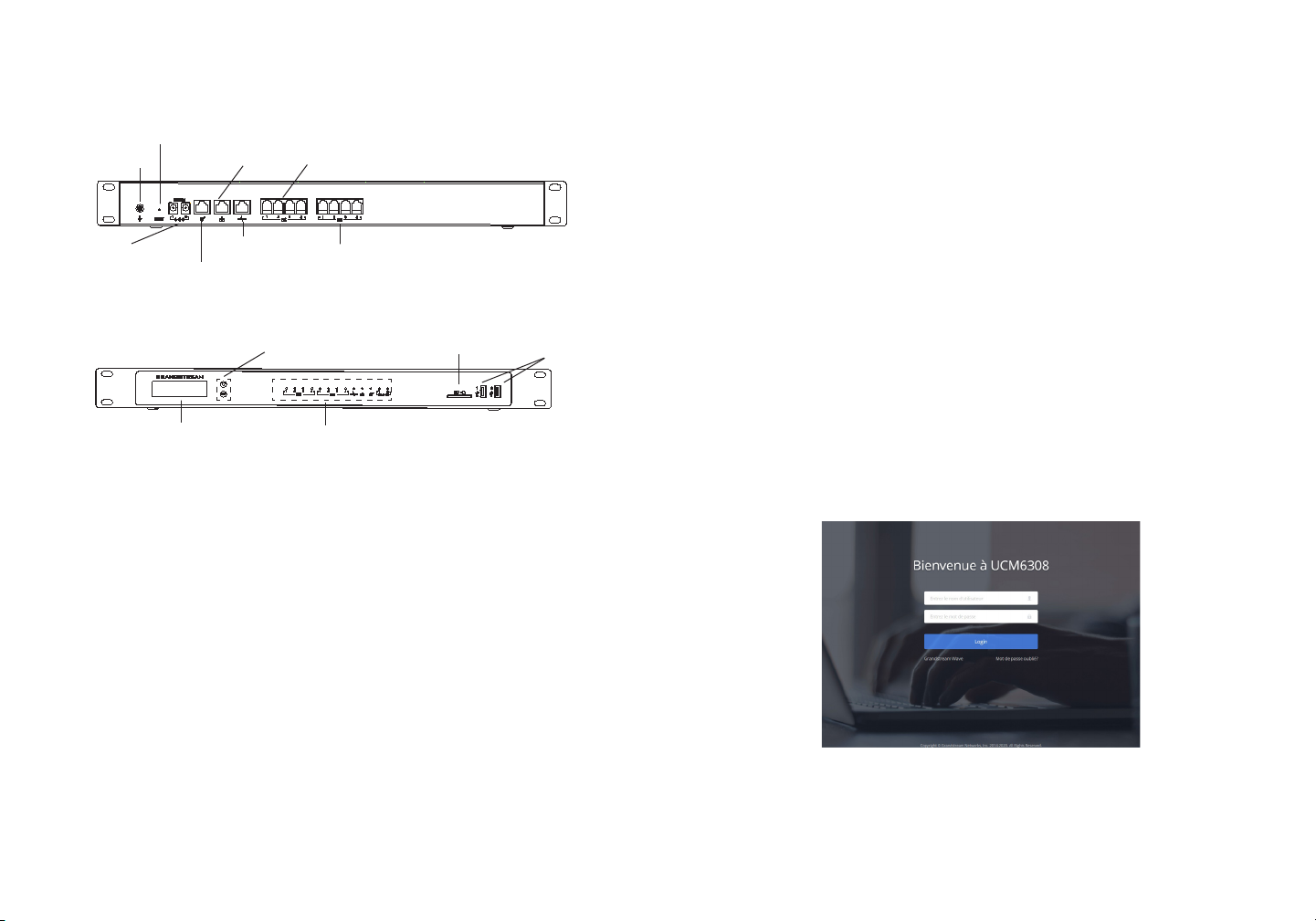

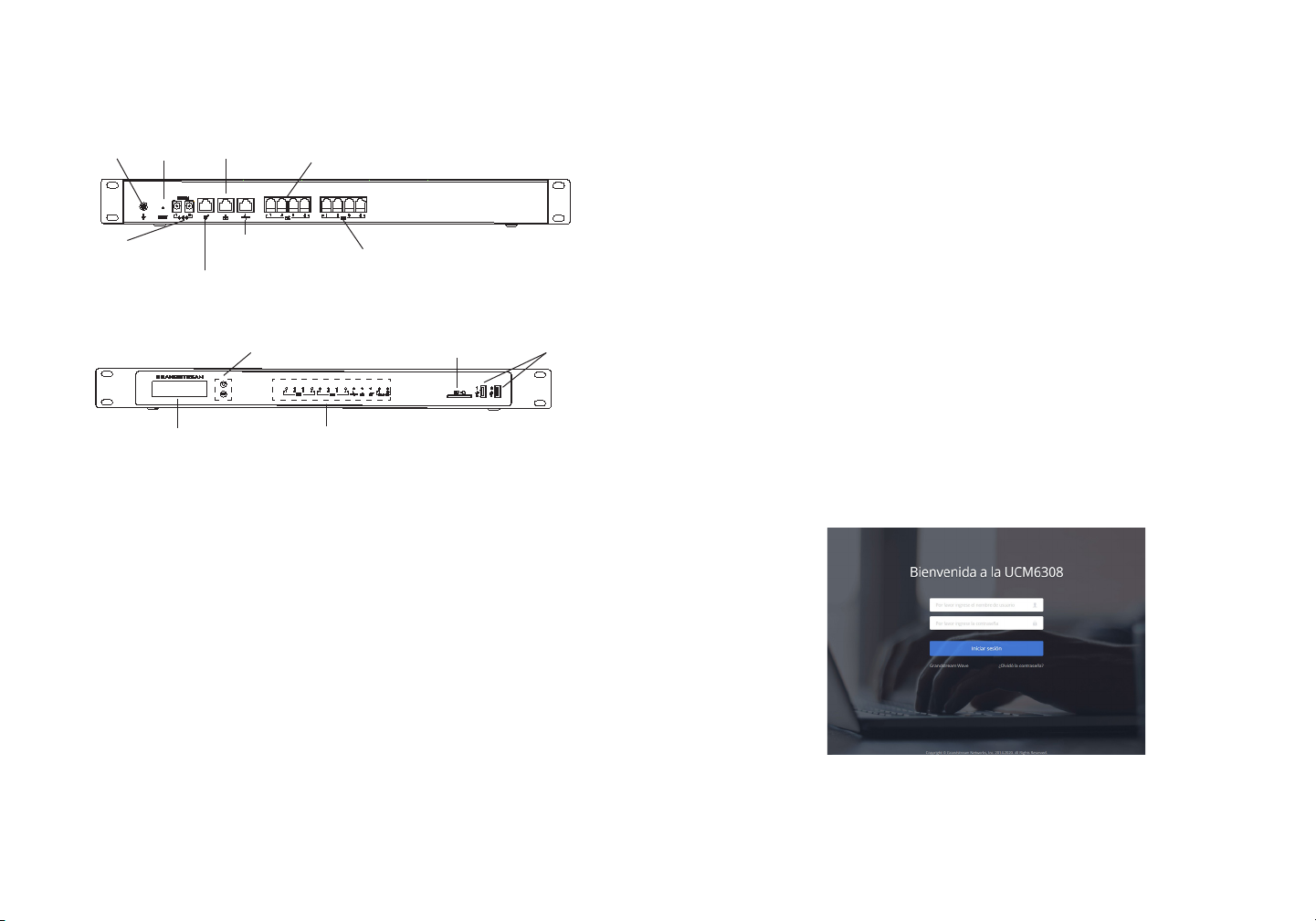

(x2) DC 12V
WAN port
LAN port
Reset
Heartbeat port
FXS ports
FXO ports
Ground
SD Card slot USB ports
1. Press “OK” key to start browsing menu options.
2. Press “Down” to browser di󰀨erent menu options. Press “OK” to select an entry.
3. In the menu option, select “Back” to go back to previous menu.
4. The LCD will return to default display after being idle in menu for longer than
30 seconds.
CONFIGURING THE UCM6304/6308 VIA
WEB GUI:
1. Connect the computer to the same network as the UCM6304/6308.
2. Ensure the UCM6304/6308 is properly powered on then press the “Home“
button to displays the IP address and other information on the LCD screen.
3. Open a web browser on the computer and enter the displayed IP address into
the search bar in the following format: http(s)://ipaddress:portnumber
4. Enter admin’s username and password to access the conguration menu.
(The factory default username is “admin” while the default random password
can be found on the sticker at the back of the unit).
Note: The number of FXS and FXO ports depends on the UCM6304/6308 model.
5. For more detailed information on how to congure SIP extensions, PSTN con-
nections, SIP trunks, and other system settings via the web UI, please down-
load the UCM6304/6308 user manual here: http://www.grandstream.com/sup-
port/
Refer to online documents and FAQ for more detailed information:
http://www.grandstream.com/our-products
This product is covered by one or more of the U.S. patents (and any foreign patent counter-
parts thereto) identied at www.cmspatents.com.
Front view
Rear view
LED indicators
LCD Navigation keys
USING THE UCM6304/6308 LCD MENU:

~5~ ~6~
