Guardian 10910 User manual

Do not throw instructions away.
Read and understand instructions before
using this equipment.
HALO
SELF-RETRACTING LIFELINE
Part #: ; ; 
10 Manual de instrucciones Español
15 Manuel d’instructions Français
Instruction Manual
A
ANSI Z359.14-2021 | OSHA 1926.502 & 1910.140
Not suitable for leading edge use
Nuncadeben usarse en aplicaciones
deborde ex puesto
Class
1
Anchor at or
above dorsal
D-ring
HALO
Self-Retracting Lifeline

2
Worker Classifications
Qualified Person: A person with an
accredited degree or certification, and
with extensive experience or suicient
professional standing, who is considered
proficient in planning/reviewing the
conformity of fall protection and rescue
systems.
Competent Person: A highly trained and
experienced person who is ASSIGNED
BY THE EMPLOYER to be responsible
for all elements of a fall safety program,
including, but not limited to, its regulation,
management, and application. A person
who is proficient in identifying existing and
predictable fall hazards, and who has the
authority to stop work in order to eliminate
hazards.
Authorized Person: A person who is
assigned by their employer to work around or
be subject to potential existing fall hazards.
Product Specific Applications
May be used to support a MAXIMUM 1 in
a Personal Fall Arrest System (PFAS)
for use in Fall Arrest applications.
Structure must withstand loads applied in the
directions permitted by the system of at least
5,000 lb (22.2 kN). No free fall is permitted.
D-ring: Dorsal
May be used in Travel Restraint
applications. Restraint systems prevent a
worker from reaching the leading edge of
a fall hazard. Always account for fully extended
length of connecting equipment. Structure must
withstand loads applied in the directions permitted
by the system of at least 1,000 lb (4.4 kN). No free
fall is permitted. Restraint systems may only be
used on surfaces with slopes up to 4/12 (vertical/
horizontal).
D-rings: Dorsal
For All Product Applications
Maximum user weight (including all
clothing, tools, and equipment) is:
ANSI: 130 - 310 lb (59 - 141 kg)
OSHA: 100 - 420 lb (45 - 191 kg)
Applicable Safety Standards
Meets or exceeds:
ANSI/ASSP Z359.14-2021
OSHA 1910.140
OSHA 1926.502
Compatibility
When making connections to the SRL, eliminate
all possibility of roll-out. Roll-out occurs when
interference between a connector and the
attachment point causes the connector gate to
unintentionally open and release.
All connections must be selected and deemed
compatible with the SRL by a Competent Person.
All connector gates must be self-closing, self-
locking, and withstand a minimum load of
3,600 lb (16 kN).
See Diagram A on page 7.

3
Maintenance, Cleaning,
and Storage
Cleaning after use is important for maintaining
the safety and longevity of the SRL. Remove
all dirt, corrosives, and contaminants from the
SRL before and after each use. If SRL cannot
be cleaned with plain water, use mild soap and
water, then rinse and wipe dry. NEVER clean SRL
with corrosive substances.
When not in use or during transport, store
equipment where it will not be affected by heat,
light, excessive moisture, chemicals, or other
degrading elements.
Limitations
Fall Clearance: There must be sufficient
clearance below the work surface to arrest a
fall before the user strikes the ground or an
obstruction. When calculating fall clearance,
account for a MINIMUM 2 ft (0,6 m) safety factor,
deceleration distance, user height, length of
lanyard/SRL, harness stretch, free fall, and all
other applicable factors.
See Diagram B on page 7.
Swing Falls: Prior to installation or use, make
considerations for eliminating or minimizing all
swing fall hazards. Swing falls occur when the
anchor is not directly above the location where
a fall occurs. Always work as close to in line
with the anchor point as possible. Swing falls
significantly increase the likelihood of serious
injury or death in the event of a fall.
Installation and Use
WARNING!Halo SRL must NEVER be
used in Leading Edge (LE) applications.
No free fall is allowed.
Always avoid lifeline contact with sharp or
abrasive edges and surfaces, both during
use and in the event of a fall.
Step 1
All components of PFAS must be selected
and deemed compatible with Halo SRL by a
Competent Person.
Step 2
Ensure structure to which Halo SRL is attached,
and on which work is performed, is free of all
hazards, including, but not limited to, debris, rot,
rust, sharp or abrasive edges and surfaces, and
hazardous materials.
Step 3
SRL must always be positioned at or above
harness dorsal D-ring AND at or below anchor
point (from a standing position).
Step 4
Attach Halo SRL housing to anchor point with
provided carabiner, or equivalent.
Step 5
Ensure 100% tie-off will be maintained at all
times, which may require the use of a backup or
supplementary fall protection system.

4
Materials
13/64 in (5.3 mm) galvanized steel, aluminium,
stainless steel, polyolefin, polyester.
Specifications
Class 1 SRL (per ANSI)
Maximum User Weight:
100 - 420 lb (45 - 191 kg)
Maximum Arrest Force: 1,800 lb (8 kN)
Average Arrest Force: 1,350 lb (6 kN)
Maximum Arrest Distance/
Deceleration: 42 in (1,1 m)
See Diagram B on page 7.
Minimum Required Fall
Clearance: 7 ft (2,1 m)
Permitted Service Temperature Range:
-40 F to 130 F (-40 C to 54 C)
Swivel Top
Connection Point
Housing
Lifeline Handle
Impact Indicator
Connector
(shown: snap hook)
Part # Length Description
10910 20 ft (6,1 m) SRL, Halo, Class 1, Galvanized Steel Cable with Steel Snap Hook
10912 25 ft (7,6 m) SRL, Halo, Class 1, Galvanized Steel Cable with Steel Snap Hook
10915 30 ft (9,1 m) SRL, Halo, Class 1, Galvanized Steel Cable with Steel Snap Hook
ANSI Z359.14-2021 | OSHA 1926.502 & 1910.140
Not suitable for leading edge use
Nuncadeben usarse en aplic aciones
de borde expuesto
Class
1
Anchor at or
above dorsal
D-ring
HALO
Self-Retracting Lifeline

5
Safety Information
WARNING! Failure to understand and
comply with safety regulations may result
in serious injury or death. Regulations
included herein are not all-inclusive, are
for reference only, and are not intended
to replace a Competent Person's (CP)
judgment or knowledge of federal or state
standards.
Do not alter equipment.
Do not misuse equipment.
Workplace conditions, including, but not limited
to, flame, corrosive chemicals, electrical shock,
sharp objects, machinery, abrasive substances,
weather conditions, and uneven surfaces, must
be assessed by a Competent Person before fall
protection equipment is selected.
The analysis of the workplace must anticipate
where workers will be performing their duties,
the routes they will take to reach their work, and
the potential and existing fall hazards they may
be exposed to. Fall protection equipment must be
chosen by a Competent Person. Selections must
account for all potential hazardous workplace
conditions. All fall protection equipment should
be purchased new and in an unused condition.
Fall protection systems must be selected and
installed under the supervision of a Competent
Person, and used in a compliant manner. Fall
protection systems must be designed in a
manner compliant with all federal, state, and
safety regulations. Forces applied to anchors
must be calculated by a Competent Person.
Harnesses and connectors selected must be
compliant with manufacturer’s instructions, and
must be of compatible size and configuration.
Snap hooks, carabiners, and other connectors
must be selected and applied in a compatible
fashion.
All risk of disengagement must be eliminated. All
snap hooks and carabiners must be self-locking
and self-closing, and must never be connected
to each other.
See Diagram A on page 7.
A pre-planned rescue procedure in the case
of a fall is required. The rescue plan must be
project-specific. The rescue plan must allow for
employees to rescue themselves, or provide an
alternative means for their prompt rescue. Store
rescue equipment in an easily accessible and
clearly marked area.
Training of Authorized Persons to correctly erect,
disassemble, inspect, maintain, store, and use
equipment must be provided by a Competent
Person. Training must include the ability to
recognize fall hazards, minimize the likelihood of
fall hazards, and the correct use of personal fall
arrest systems.
NEVER use fall protection equipment of any kind
to hang, lift, support, or hoist tools or equipment,
unless explicitly certified for such use.
Equipment subjected to forces of fall arrest must
immediately be removed from use.
Age, fitness, and health conditions can seriously
affect the worker should a fall occur. Consult a
doctor if there is any reason to doubt a user’s
ability to withstand and safely absorb fall arrest
forces or perform set-up of equipment. Pregnant
women and minors must not use this equipment.
Physical harm may still occur even if fall safety
equipment functions correctly. Sustained post-
fall suspension may result in serious injury or
death. Use trauma relief straps to reduce the
effects of suspension trauma.

6

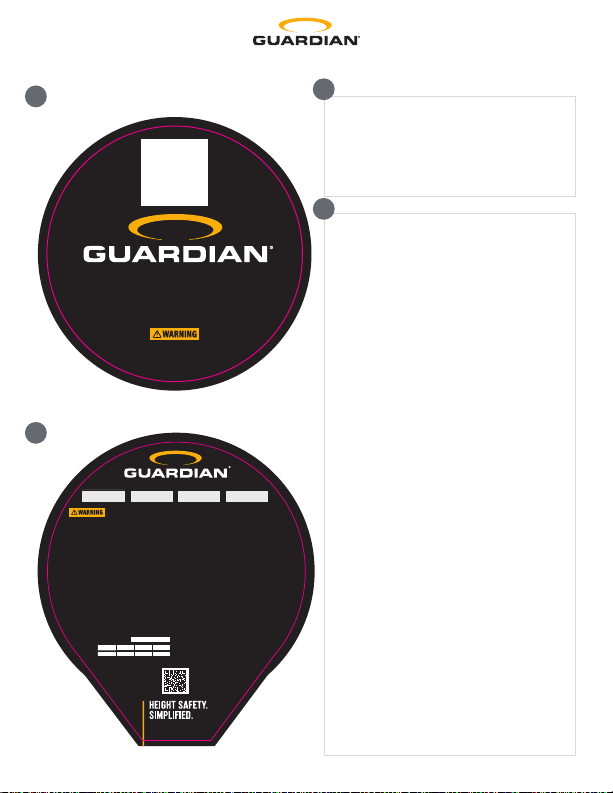

Labels
Class 1
Anchor at or above dorsal D-ring
WARNING
Not suitable for leading edge use
HALO
Self-Retracting Lifeline
1
Part # 10910
Serial #
Date of Manufacture:
Lot #
WARNING Read supplied instructions before using.
Failure to follow instructions may result in serious injury
or death. Never modify product. This product is not
repairable.
USE Free fall is not permitted. SRL must always be
positioned at or above harness dorsal D-ring. Avoid
lifeline contact with sharp or abrasive edges both
during work and in event of a fall. Ensure connection to
anchorage is secured properly before use. May be used
as a component of a PFAS in HLL applications. For use
by trained users only. Maximum one user.
INSPECTION Prior to each use, check locking (pull
sharply to test) and retraction function. Inspect for signs
of deployment, defects or damage to housing, lifeline
(inspect full length), connectors, or missing parts.
Ensure presence and legibility of all labels. Inspection
by Competent Person required at least every 12 months.
Immediately remove from service in event of failed
inspection, or if unit is subjected to a fall.
Lifeline Material: Galvanized Steel | Length: 20 ft (6.1 m)
User Weight Range (including tools and equipment):
ANSI: 130-310 lb (59 - 141 kg)
OSHA: 100-420 lb (45 - 191 kg )
Maximum Arresting Force: 1,800 lb (8 kN)
Average Arresting Force: 1,350 lb (6 kN)
Maximum Arresting Distance: 42 in (1,1 m)
Max. Allowable Free Fall: Not Permitted
Minimum Required Fall Clearance:
7 ft (2,1 m)
Permitted Service Temperature Range:
-40 °F to 130 °F (-40 °C to 54 °C)
Type: SRL
DO NOT REMOVE LABELS
Designed and Tested in USA.
Made in Taiwan.
2
1
2
ANSI Z359.14-2021 | OSHA 1926.502 & 1910.140
Not suitable for leading edge use
Nunca deben usarse en aplicaciones
de borde expuesto
Class
1
Anchor at or
above dorsal
D-ring
HALO
Self-Retracting Lifeline
USE This device is only for use by one person as
a fall arrester. Only make connections directly to
dorsal attachment point on safety harness. Guard
against swing-fall by keeping lifeline vertically
overhead. Ensure that connection to anchorage is
secured properly before use. Avoid lifeline contact
with sharp or abrasive edges and surfaces. May be
used as a component of a PFAS in HLL applications.
Design, installation, and utilization of HLLs must be
supervised by a Qualified Person. Not suitable for
horizontal use. Competent Person must calculate
fall clearance prior to use; fall clearance calculations
must include considerations for swing fall. Clearance
numbers specified based on lifeline installed
vertically overhead and in-line with worker.
10910
Part # Lot # Serial #Date of Manufacture
MM | YY
Lifeline Material: Galvanized Steel | Length: 20 ft (6,1 m)
User Weight Range (including tools and equipment):
ANSI: 130-310 lb (59-141 kg) | OSHA: 100-420 lb (45-191 kg)
Maximum Arresting Force: 1,800 lb (8 kN)
Average Arresting Force: 1,350 lb (6 kN)
Maximum Arresting Distance: 42 in (1,1 m)
Max. Allowable Free Fall: Not Permitted
Minimum Required Fall Clearance: 7 ft (2,1 m)
Permitted Service Temperature: -40° to 130° F
(-40° to 54° C)
INSPECTION Prior to each use, check locking (pull
sharply to test) and retraction function. Inspect for signs
of deployment, defects or damage to housing, lifeline
(inspect full length), connectors, or missing parts. Inspect
impact indicator - see instruction manual. Ensure presence
and legibility of all labels. Inspection by Competent Person
required at least every 12 months. Immediately remove from
service in event of failed inspection, or if unit is subjected to
a fall.
guardianfall.com
DO NOT REMOVE
LABELS
Type: SRL
Date of First Use
Initials
Date
1500093-A
See manual for additional inspection grid.
Read supplied instructions before using. Failure to follow instructions may
result in serious injury or death. Never modify product. Contact Manufacturer for repair process.
Designed and
Tested in USA.
Made in
Taiwan.
ANSI Z359.14-2021 | OSHA 1926.502 & 1910.140
Not suitable for leading edge use
Nunca deben usarse en aplicaciones
de borde expuesto
Class
1
Anchor at or
above dorsal
D-ring
HALO
Self-Retracting Lifeline
USE This device is only for use by one person as
a fall arrester. Only make connections directly to
dorsal attachment point on safety harness. Guard
against swing-fall by keeping lifeline ver tically
overhead. Ensure that connection to anchorage is
secured properly before use. Avoid lifeline contact
with sharp or abrasive edges and surfaces. May be
used as a component of a PFAS in HLL applications.
Design, installation, and utilization of HLLs must be
supervised by a Qualified Person. Not suitable for
horizontal use. Competent Person must calculate
fall clearance prior to use; fall clearance calculations
must include considerations for swing fall. Clearance
numbers specified based on lifeline installed
vertically overhead and in-line with worker.
10910
Part # Lot # Serial #Date of Manufacture
MM | YY
Lifeline Material: Galvanized Steel | Length: 20 ft (6,1 m)
User Weight Range (including tools and equipment):
ANSI: 130-310 lb (59-141 kg) | OSHA: 100-420 lb (45-191 kg)
Maximum Arresting Force: 1,800 lb (8 kN)
Average Arresting Force: 1,350 lb (6 kN)
Maximum Arresting Distance: 42 in (1,1 m)
Max. Allowable Free Fall: Not Permitted
Minimum Required Fall Clearance: 7 ft (2,1 m)
Permitted Service Temperature: -40° to 130° F
(-40° to 54° C)
INSPECTION Prior to each use, check locking (pull
sharply to test) and retraction function. Inspect for signs
of deployment, defects or damage to housing, lifeline
(inspect full length), connectors, or missing parts. Inspect
impact indicator - see instruc tion manual. Ensure presence
and legibility of all labels. Inspection by Competent Person
required at least every 12 months. Immediately remove from
service in event of failed inspection, or if unit is subjected to
a fall.
guardianfall.com
DO NOT REMOVE
LABELS
Type: SRL
Date of First Use
Initials
Date
1500093-A
See manual for additional inspection grid.
Read supplied instructions before using. Failure to follow instructions may
result in serious injury or death. Never modify product. Contact Manufacturer for repair process.
Designed and
Tested in USA.
Made in
Taiwan.

7
Diagram B - Fall Clearance
CAUTION! Fall clearance
calculation shown below is
based on a standing worker
falling directly in-line with
anchor point.
SAMPLE CALCULATION ONLY.
Always refer to connector
instructions for product-
specific clearance
information.
WARNING!Eliminate Swing Fall
whenever possible! Swing falls increase
the risk of striking objects or the ground in
the event of a fall. If swing fall exists, always
account for additional fall clearance.
■ Deceleration
■ Harness Stretch
■ Safety Factor
■ Swing Fall
Diagram A - Connections

 


1ft6in(0,5m)
2ft(0,6m)
Swing Fall
3ft6in
(1,07m)
Maximum Arrest
Distance/
Deceleration:
42 in (1,1 m)

8
Inspection
Prior to EACH use, inspect SRL for deficiencies,
including, but not limited to, corrosion,
deformation, pits, burrs, rough surfaces, sharp
edges, cracking, rust, paint build-up, excessive
heating, alteration, broken stitching, fraying, and
missing or illegible labels. IMMEDIATELY remove
SRL from service if defects or damage are found,
or if exposed to forces of fall arrest.
Visible red band on snap hook body indicates
SRL has been exposed to excessive forces and
must be removed from service.
Ensure that applicable work area is free of all
damage, including, but not limited to, debris,
rot, rust, decay, cracking, and hazardous
materials. Ensure that work area will support the
application-specific minimum loads set forth in
this manual. Work area MUST be stable.
At least every 12 months, a Competent Person
(CP) other than the user must inspect SRL.
Inspections MUST be recorded in inspection
log in instruction manual and on equipment
inspection grid label. The Competent
Person must sign their initials in the box
corresponding to the month and year the
inspection took place.
During inspection, consider all applications and
hazards the SRL has been subjected to.
Product lifetime is indefinite as long as it passes
pre-use and Competent Person inspections.
This inspection log must be specific to one SRL.
Separate inspection logs must be used for each
SRL. All inspection records must be made visible
and available to all users at all times. If equipment
fails inspection it must be discarded immediately.
Impact Indicator

9
Serial No: Date of first issue:
Model #: User:
Date: Results/Condition: Inspected by: Next Inspection Date:
Inspection Log

10
 No tire las instrucciones.
 Lea y comprenda las instrucciones antes
de utilizar este equipo.
Español
LÍNEA DE VIDA
AUTORRETRÁCTIL
HALO
Números de piezas: ; ; 
Manual de
instrucciones
Aplicaciones específicas
del producto
Puede utilizarse para soportar un MÁXIMO
de 1 persona en un equipo de protección
individual contra caídas (PFAS, por sus
siglas en inglés) en aplicaciones de detención de
caídas. La estructura debe soportar cargas aplicadas
en las direcciones permitidas por el sistema de al
menos 5,000 lb (22.2 kN). No permite la caída libre.
Anilla tipo D: Dorsal
Puede utilizarse en aplicaciones de sujeción.
Los sistemas de sujeción impiden que un
trabajador alcance el borde abierto cuando
hay peligro de caída. Siempre hay que tener en cuenta
la longitud total del equipo de amarre. La estructura
debe soportar cargas aplicadas en las direcciones
permitidas por el sistema de al menos 1,000 lb (4.4 kN).
No permite la caída libre. Solo pueden utilizarse
sistemas de sujeción en superficies con pendientes
de hasta 4/12 (vertical/horizontal).
Anillas tipo D: Dorsal
Para todas las aplicaciones
del producto
El peso máximo del usuario (incluyendo toda
la ropa, herramientas y equipo) es de:
ANSI: 130 - 310 lb (59–141 kg)
OSHA: 100 – 420 lb (45–191 kg)
Normas de seguridad aplicables
Cumple o supera:
ANSI/ASSP Z359.14-2021
OSHA 1910.140
OSHA 1926.502
Clasificación de trabajadores
Persona cualificada: Persona con titulación
o certificación acreditada y con amplia
experiencia o prestigio profesional suficiente que
se considera competente en la planificación/
revisión de la conformidad de los sistemas de
rescate y de protección contra caídas.
Persona capacitada: Una persona de
gran capacitación y experiencia a la que el
EMPLEADOR ASIGNA LA RESPONSABILIDAD
de atender todos los elementos del programa de
seguridad contra caídas, incluyendo, con carácter
meramente enunciativo, la regulación, gestión
y aplicación del programa. La persona capacitada
debe estar especializada en la identificación de
los riesgos de caída existentes y previsibles
y debe tener autorización para detener el trabajo
y eliminar los peligros.
Persona autorizada: Una persona a la que su
empleador le asigna la tarea de trabajar en torno
a riesgos de caídas potenciales o existentes,
o que está sujeta a los mismos.
Compatibilidad
Al engancharse con la línea de vida autorretráctil,
evite cualquier posibilidad de que se produzca
un desenganche. El desenganche se produce
cuando una interferencia entre un gancho y el punto
de anclaje hace que la compuerta del gancho se abra
y se suelte de forma no intencionada.
La persona capacitada debe seleccionar todas las
conexiones de forma que sean compatibles con la
línea de vida autorretráctil.

11
Español
Mantenimiento, limpieza
y almacenamiento
La limpieza después del uso es importante para
preservar la seguridad y la longevidad de la línea
de vida autorretráctil. Es necesario eliminar toda la
suciedad y los elementos corrosivos y contaminantes
de la línea de vida autorretráctil antes y después
de cada uso. Si la línea de vida autorretráctil no se
puede limpiar con agua corriente, utilice un jabón
suave y agua y, a continuación, aclare y séquelo con
un paño. No hay que limpiar nunca la línea de vida
autorretráctil con sustancias corrosivas.
Cuando no se esté utilizando o durante su traslado,
guarde el equipo en un lugar en el que no reciba
calor, luz y humedad excesivos y en el que no entre
en contacto con productos químicos u otros
elementos degradantes.
Limitaciones
Espacio libre de caída: Debe haber suficiente
espacio libre por debajo de la superficie de trabajo
para detener una caída antes de que el usuario golpee
el suelo o un obstáculo. Al calcular el espacio libre de
caída, hay que tener en cuenta un factor de seguridad
de 0,6m como mínimo, la distancia de desaceleración,
la altura del usuario, la longitud del equipo de amarre/
línea de vida autorretráctil, el estiramiento del arnés, la
caída libre y todos los demás factores que se aplican.
Véase el esquema B de la página 7.
ATENCIÓN: El cálculo del espacio libre de
caída que se muestra a continuación se basa en
la caída de un trabajador de pie directamente
en línea con el punto de anclaje.
 SOLO CÁLCULO DE MUESTRA.
Consulte siempre las instrucciones de los
conectores para obtener información sobre
el espacio libre específico del producto.
Caídas con oscilación: Antes de la instalación o el
uso, tenga en cuenta la eliminación o reducción al
mínimo de todos los riesgos de caída con oscilación.
Las caídas con oscilación se producen cuando el
anclaje no está directamente por encima del lugar
donde se produce la caída. Trabaje siempre lo más
cerca posible del punto de anclaje. Las caídas
con oscilación aumentan considerablemente la
probabilidad de que se produzcan lesiones graves
o la muerte en caso de caída.
Instalación y uso
ADVERTENCIA:La línea de vida
autorretráctil Halo no debe utilizarse NUNCA
en aplicaciones de borde abierto.
No permite la caída libre.
Evite siempre el contacto de la línea de vida
con superficies y bordes afilados y abrasivos
durante su uso y en caso de caída.
Paso 1
La persona capacitada debe seleccionar todos los
componentes del equipo de protección individual
contra caídas de forma que sean compatibles con
la línea de vida autorretráctil Halo.
Paso 2
Asegúrese de que la estructura a la que se sujeta la
línea de vida autorretráctil Halo, y en la que se realiza
el trabajo, esté libre de todo tipo de peligros, incluidos,
entre otros, restos, putrefacción, óxido, superficies
y bordes afilados o abrasivos y materiales peligrosos.
Todas las compuertas de conexión deben cerrarse
y bloquearse de forma automática y soportar una
carga mínima de 3,600 lb (16 kN).
Véase el esquema A de la página 7.
■ Desaceleración
■ Estiramiento del arnés
■ Factor de seguridad
■ Caída con oscilación
Desaceleración/
distancia máxima de
detención: 42 in (1,1 m)
ADVERTENCIA:Evite las caídas con
oscilación siempre que sea posible. Las
caídas con oscilación aumentan el riesgo de
golpear objetos o el suelo en caso de caída. Si se
producen caídas con oscilación, tenga siempre
en cuenta el espacio libre de caída adicional.

12
Español
Paso 3
La línea de vida autorretráctil debe colocarse en
el anillo tipo D del arnés o por encima de el, a la
ubication del punto de anclaje o por debajo del mismo
(desde una posición de pie).
Paso 4
Sujete la cubierta de la línea de vida autorretráctil Halo
al punto de anclaje provisto con el con el mosquetón
que se facilita o un dispositivo equivalente.
Paso 5
Asegúrese de que se mantendrá una sujeción 100%
en todo momento, algo que puede requerir el uso
de un sistema de protección contra caídas de apoyo
o adicional.
Especificaciones
 Línea de vida autorretráctil clase 1 (según ANSI)
Peso máximo del usuario: 100 - 420 lb (45 - 191 kg)
Fuerza máxima de detención: 1,800 lb (8kN)
Fuerza media de detención: 1,350 lb (6kN)
Desaceleración/distancia máxima
de detención: 42 in (1,1m)
Véase el esquema B de la página 7.
 Espacio libre de caída mínimo requerido: 7 ft (2,1m)
Rango de temperatura de servicio
permitida: -40to 130F (-40°a 54°C)
Materiales
Poliéster, poliolefina, aluminio, acero galvanizado
13/64 in (5.3 mm).
Número
de pieza Longitud Descripción
10910 20 ft (6.1 m)
SRL, Halo, Clase 1, Cable de acero galvanizado con mosquetón de acero
10912 25 ft (7.6 m)
SRL, Halo, Clase 1, Cable de acero galvanizado con mosquetón de acero
10915 30 ft (9.1m)
SRL, Halo, Clase 1, Cable de acero galvanizado con mosquetón de acero
Véase la imagen de la página 4.
Punto de conexión superior giratorio
Carcasa
Tirador línea de vida
Indicador de impacto
Conector
(se muestra el gancho de seguridad)
Información de seguridad
 ADVERTENCIA: La falta de comprensión
y el incumplimiento de las normas de seguridad
pueden provocar lesiones graves o la muerte.
Las normativas incluidas en este documento
no son integrales, son solo de referencia
y no pretenden sustituir el dictamen de una
persona capacitada o el conocimiento de las
normas federales o estatales.
No modifique el equipo.
No utilice el equipo de forma incorrecta.
Antes de seleccionar el equipo de protección contra
caídas, una persona capacitada debe comprobar
las condiciones del lugar de trabajo, incluyendo,
con carácter meramente enunciativo, llamas,
productos químicos corrosivos, descargas eléctricas,
objetos afilados, maquinaria, sustancias abrasivas,
condiciones meteorológicas y superficies irregulares.

13
Etiquetas
Véanse las imágenes de la página 6.
Línea de vida autorretráctil HALO
Español
Durante el análisis del lugar de trabajo se debe tener en
cuenta el lugar donde los trabajadores realizarán sus
tareas, las rutas que tomarán para llegar a su trabajo
y los riesgos de caída potenciales y existentes a los
que pueden estar expuestos. La persona capacitada
será la encargada de elegir el equipo de protección
contra caídas. La elección debe tener en cuenta
todas las posibles condiciones peligrosas del lugar de
trabajo. Todos los equipos de protección contra caídas
deben comprarse íntegramente nuevos y sin usar.
Los sistemas de protección contra caídas deben
elegirse e instalarse con la supervisión de una
persona capacitada, así como utilizarse siguiendo
las normas. Los sistemas de protección contra caídas
deben estar diseñados de manera que cumplan
con todas las normativas federales, estatales y de
seguridad. La persona capacitada deberá calcular las
fuerzas aplicadas a los anclajes.
Los arneses y conectores seleccionados deben
cumplir las instrucciones del fabricante y tener un
tamaño y configuración compatibles. Los ganchos
de seguridad, mosquetones y otros conectores deben
seleccionarse y colocarse de manera compatible.
Es necesario eliminar cualquier riesgo de que se
produzca un desenganche. Todos los ganchos
de seguridad y mosquetones deben ser de cierre
automático y nunca deben estar conectados entre sí.
Véase el esquema A de la página 7.
Es necesario disponer de un procedimiento de rescate
previamente planificado en caso de caída. El plan de
rescate debe ser específico del proyecto. El plan de
rescate debe permitir que los empleados se rescaten
a sí mismos o proporcionar un medio alternativo para
su rápido rescate. Guarde el equipo de rescate en una
zona de fácil acceso y con señalización clara.
La persona capacitada impartirá una formación
a las personas autorizadas para montar, desmontar,
inspeccionar, mantener, almacenar y utilizar
correctamente el equipo. La formación debe incluir
habilidades para reconocer los riesgos de caída
y minimizar su probabilidad, así como el uso correcto
de los equipos de protección individual contra caídas.
No utilice NUNCA equipos de protección contra
caídas de ningún tipo para colgar, levantar, sostener
o elevar herramientas o equipos, a menos que esté
certificado de forma específica para tal uso.
Los equipos que se hayan visto sometidos
a fuerzas de detención de caídas deberán retirarse
inmediatamente de su uso.
En caso de producirse una caída, la edad, el estado
físico y las condiciones de salud podrían afectar
gravemente al trabajador. Consulte con un médico en
caso de que haya motivos para dudar de la capacidad
de un usuario para soportar con seguridad las fuerzas
de detención de caídas o para realizar la puesta
a punto del equipo. Las mujeres embarazadas
y los menores no deben utilizar este equipo.
Pueden producirse daños físicos incluso si el equipo
de protección contra caídas funciona correctamente.
Una suspensión prolongada tras una caída puede
provocar lesiones graves o la muerte. Utilice cintas
antitrauma para reducir los efectos del trauma
por suspensión.
Clase 1
Anclaje en la anilla tipo D dorsal o por encima de
la misma
ADVERTENCIA
No adecuada para su uso en situaciones de borde
abierto
Línea de vida autorretráctil
HALO
Número de pieza 10910
Número de serie
Fecha de fabricación
Número de lote
ADVERTENCIA: lea las instrucciones facilitadas antes
de su uso. El incumplimiento de las instrucciones puede
provocar lesiones graves o la muerte. No modifique
nunca el producto. Este producto no es reparable.
USO No permite la caída libre. La línea de vida
autorretráctil debe colocarse en la anilla tipo D dorsal
del arnés o por encima de ella. Evite el contacto de la
línea de vida con bordes afilados y abrasivos durante
el trabajo y en caso de caída. Asegúrese de que
la conexión al anclaje esté bien asegurada antes de
su uso. Puede utilizarse como un componente de un
12

14
Español
equipo de protección individual contra caídas en todas
las aplicaciones. Solo para usuarios con formación.
Máximo un usuario.
Material de la línea de vida: acero galvanizado |
Longitud: 20 pies
Rango de peso del usuario (incluyendo herramientas
y equipos):
ANSI: 130-310 libras. (59 - 141 kg)
OSHA: 100-420 libras. (45 - 191 kg)
Fuerza de detención promedio: 1,350 lbs. (6kN)
Fuerza máxima de detención: 1,800 lbs. (8kN)
Distancia máxima de detención: 42 in (1,1 m)
Caída libre: no permitida
Espacio libre de caída mínimo requerido:
7 ft (2,1 m)
Rango de temperatura de servicio permitido:
-40 °F a 130 °F (-40 °C a 54 °C)
Tipo: SRL
INSPECCIÓN Antes de cada uso, compruebe la
función de bloqueo (tire bruscamente para probar)
y de retracción. Inspeccione si hay signos de
despliegue, defectos o daños en la carcasa, la línea
de vida (inspeccione toda la longitud), los conectores
o las piezas que faltan. Asegúrese de que todas
las etiquetas estén colocadas y se puedan leer
correctamente. Será necesaria la inspección por
parte de una persona capacitada como mínimo cada
12 meses. Retirar inmediatamente del servicio en caso
de que la inspección falle o si la unidad sufre una caída.
Diseñado y probado en USA. Hecho en Taiwán
Inspección
Antes de CADA uso, inspeccione la línea de vida
autorretráctil para comprobar si existen fallos,
incluyendo, con carácter meramente enunciativo,
corrosión, deformaciones, picaduras, rebabas,
superficies ásperas, bordes afilados, grietas, óxido,
acumulaciones de pintura, calentamiento excesivo,
alteraciones, costuras rotas, zonas deshilachadas,
ausencia de etiquetas o etiquetas ilegibles. Retire
DE INMEDIATO la línea de vida autorretráctil si se
detectan defectos o daños o si se ha visto expuesta
a fuerzas de detención de caídas.
Una banda roja visible en el cuerpo del gancho de
seguridad indica que la línea de vida autorretráctil se
ha visto expuesta a fuerzas excesivas y debe retirarse.
Véase la imagen de la página 8.
Asegúrese de que la zona de trabajo correspondiente
no presente daños, incluyendo, con carácter
meramente enunciativo, restos, putrefacción, óxido,
deterioro, grietas y materiales peligrosos. Asegúrese
de que la zona de trabajo soportará las cargas
mínimas específicas de la aplicación establecidas en
este manual. La zona de trabajo DEBE ser estable.
Una persona capacitada que no sea el usuario deberá
inspeccionar la línea de vida autorretráctil al menos
cada 12 meses.
Las inspecciones DEBEN registrarse en el registro
de inspecciones del manual de instrucciones
y en la etiqueta de la tabla de inspección del
equipo. La persona capacitada debe firmar con
sus iniciales en la casilla correspondiente al mes
y al año en que se realizó la inspección.
Véase el registro de inspección de la página 9.
Durante la inspección, hay que tener en cuenta todas
las aplicaciones y peligros a los que se ha sometido
la línea de vida autorretráctil.
La vida útil del producto es indefinida, siempre
y cuando pase las inspecciones previas al uso y de la
persona capacitada.
Este registro de inspección debe ser específico de una
línea de vida autorretráctil. Se deben utilizar registros
de inspección independientes para cada línea de vida
autorretráctil. Los registros de inspección deben estar
visibles y a disposición de todos los usuarios en todo
momento. Si el equipo no pasa la inspección, debe
desecharse de inmediato.

15
 Ne jetez pas ces instructions.
 Lisez et comprenez les instructions avant
d'utiliser cet équipement.
Français
LIGNE DE VIE
AUTORÉTRACTABLE
HALO
N° des pièces: ; ; 
Manuel d'instructions
Applications spécifiques aux produits
Peuvent soutenir au MAXIMUM 1 utilisateur
dans un système personnel d'arrêt des
chutes (PFAS) en cas d'utilisation dans des
applications d'arrêt des chutes. La structure doit
résister à des charges appliquées dans les directions
autorisées par le système d'au moins 5,000 lb
(22.2 kN). Aucune chute libre n'est autorisée.
Anneaux en D: Dorsal
Peuvent être utilisés dans les applications de
retenue. Les systèmes de retenue empêchent
un travailleur d'atteindre le bord d'attaque
d'un risque de chute. Tenez toujours compte de la
longueur totale de l'équipement de connexion. La
structure doit résister à des charges appliquées dans
les directions autorisées par le système d'au moins
1,000lb (4.4 kN). Aucune chute libre n'est autorisée.
Les systèmes de retenue ne peuvent être utilisés que
sur des surfaces dont la pente ne dépasse pas les4/12
(vertical/horizontal).
Anneaux en D: Dorsal
Pour toutes les applications
de produits
Le poids maximum de l'utilisateur (incluant
tous les vêtements, les outils et l'équipement)
est de:
ANSI: 130 - 310lb (59 - 141 kg)
OSHA: 100 - 420lb (45 - 191 kg)
Normes de sécurité applicables
Atteint ou dépasse:
ANSI/ASSP Z359.14-2021
OSHA 1910.140
OSHA 1926.502
Classifications des travailleurs
Personne qualifiée: personne titulaire d'un
diplôme ou d'une certification accrédité(e),
et disposant d'une vaste expérience ou d'un
statut professionnel suisant, considérée comme
compétente pour planifier/examiner la conformité
des systèmes de protection contre les chutes et
des systèmes de sauvetage.
Personne compétente: personne qualifiée
avec beaucoup d'éxperience DÉSIGNÉE PAR
L'EMPLOYEUR pour être responsable de tous
les éléments d'un programme de sécurité contre
les chutes, y compris, mais sans s'y limiter,
la réglementation, la gestion et l'application
de ce programme ou personne compétente
pour identifier les risques de chute existants et
prévisibles, et qui a le pouvoir d'arrêter le travail
afin d'éliminer les risques.
Personne autorisée: personne assignée par
son employeur à travailler autour ou pouvant
être soumise à des dangers potentiels de
chute existants.
Compatibilité
Lors de la réalisation des connexions à la ligne de
vie autorétractable, éliminez toute possibilité de
déroulement. Le déroulement se produit lorsqu'une
interférence entre un connecteur et le point de fixation
entraîne l'ouverture et le relâchement involontaires de
la barrière du connecteur.
Tous les connecteurs doivent être sélectionnés et
jugés compatibles avec la ligne de vie autorétractable
par une personne compétente.

16
Français
Entretien, nettoyage et stockage
Le nettoyage après utilisation est important pour
maintenir la sécurité et la longévité de la ligne de
vie autorétractable. Nettoyez totalement les saletés,
la corrosion et les contaminants de la ligne de vie
autorétractable avant et après chaque utilisation. Si la
ligne de vie autorétractable ne peut pas être nettoyée
avec de l'eau pure, utilisez un savon doux et de l'eau, puis
rincez et essuyez. NE nettoyez JAMAIS la ligne de vie
autorétractable en utilisant des substances corrosives.
Lorsqu'il n'est pas utilisé ou pendant le transport,
stockez l'équipement dans un endroit où il ne sera pas
en contact avec la chaleur, la lumière, une humidité
excessive, des produits chimiques ou d'autres
éléments dégradants.
Limites
Dégagement de la chute : L'espace libre sous la
surface de travail doit être suffisant pour arrêter une
chute avant que l'utilisateur ne heurte le sol ou un
obstacle. Lors du calcul du dégagement de la chute,
tenez compte d'un facteur de sécurité MINIMUM de
2pi(0.6m),deladistancededécélération,dela hauteur
de l'utilisateur, de la longueur de la longe/ligne de
vie autorétractable, de l'étirement du harnais, de la
chute libre et de tous les autres facteurs applicables.
Voir le diagramme B, page7.
ATTENTION! Le calcul du dégagement en
cas de chute présenté ci-dessous se base sur
la chute d'un travailleur debout directement
en ligne avec le point d'ancrage.
 EXEMPLE DE CALCUL UNIQUEMENT.
Consultez toujours les instructions du
connecteur pour obtenir des informations
sur le dégagement spécifique au produit.
Chutes libres en balancement: avant l'installation
ou l'utilisation, prenez en compte l'élimination ou
la minimisation de tous les risques de chute libre
en balancement. Les chutes libres en balancement
se produisent lorsque l'ancrage n'est pas situé
directement au-dessus de l'endroit où la chute se
produit. Travaillez toujours aussi près que possible
du point d'ancrage. Les chutes libres en balancement
augmentent considérablement la probabilité de
blessures graves ou de décès en cas de chute.
Installation et utilisation
 AVERTISSEMENT!La ligne de vie
autorétractable Velocity NE doit JAMAIS être
utilisée dans les applications du bord d'attaque.
La chute libre n'est pas autorisée.
Évitez toujours le contact de la ligne de vie
avec des bords et des surfaces tranchants ou
abrasifs, aussi bien pendant l'utilisation qu'en
cas de chute.
Étape 1
Tous les composants des PFAS doivent être sélectionnés
et jugés compatibles avec la ligne de vie autorétractable
par une personne compétente.
Étape 2
Assurez-vous que la structure à laquelle la ligne de vie
autorétractable est fixée, et sur laquelle le travail est
effectué, est exempte de tout danger, y compris, mais
sans s'y limiter, des débris, de la pourriture, de la rouille,
des bords et surfaces tranchants ou abrasifs, ainsi que
des matières dangereuses.
Toutes les barrières du connecteur doivent être
à fermeture automatique, à verrouillage automatique
et résister à une charge minimale de 3,600lb (16 kN).
Voir le diagramme A, page7.
■ Décélération
■ Extension maximal du harnais
■ Facteur de sécurité
■ Chute libre en balancement
Distance maximale
d'arrêt/
décélération: 42 po (1,1 m)
 AVERTISSEMENT!Éliminez la chute libre
en balancement dans la mesure du possible!
Les chutes libres en balancement augmentent la
probabilité de blessures graves ou de décès en cas
de chute. En cas de chute libre en balancement, il
faut toujours prévoir un dégagement supplémentaire.

17
Specifications
Class 1 SRL (per ANSI)
Maximum User Weight:
100 - 420 lb (45 - 191 kg)
Maximum Arrest Force: 1,800 lb (8 kN)
Average Arrest Force: 1,350 lb (6 kN)
Maximum Arrest Distance/
Deceleration: 42 in (1,1 m)
See Diagram B on page 7.
Minimum Required Fall
Clearance: 7 ft (2,1 m)
Permitted Service Temperature Range:
-40 F to 130 F (-40 C to 54 C)
Français
Étape 3
Le rétractable doit toujours être positionné horizontal
à ou au-dessus l’anneau dorsal ET à ou sous le point
d’ancrage (en position debout).
Étape 4
Attaché l’appareil Halo au point d’ancrage en
utilisant le mousqueton fourni avec l’appareil ou un
mousqueton equivalent.
Étape 5
Assurez-vous que la totalité de l'arrimage sera
maintenue à tout moment. Ceci peut nécessiter
l'utilisation d'un système de protection contre les
chutes de secours ou supplémentaire.
Spécifications
Ligne de vie autorétractable de classe1
(selon ANSI)
Poids maximal de l'utilisateur ::
100 - 420 lb (45 - 191 kg)
Force d'arrêt maximale: 1,800 lb (8 kN)
Force d'arrêt moyenne: 1,350lb (6 kN)
 Distance maximale d'arrêt/
décélération: 42 po (1,1m)
Voir le diagramme B, page7.
Dégagement minimal requis en
cas de chute: 7pi (2,1 m)
Gamme de températures de service
permises: -40F à 130F (-40 C à 54 C)
Matériaux
acier galvanisé, aluminium, acier, polyoléfine,
polyester, largeur 13/64po (5,3 mm).
Voir l'image, page4.
Point de connexion pour le sommet pivotant
Boîtier
Poignée de la ligne de vie
Indicateur d'impact
Connecteur
(illustration: mousqueton)
Informations sur la sécurité
 AVERTISSEMENT! Le fait de ne pas
comprendre et de ne pas respecter les règles
de sécurité peut entraîner des blessures
graves, voire mortelles. Les réglementations
incluses dans le présent document ne
sont pas exhaustives, sont fournies à titre
de référence uniquement et ne sont pas
destinées à remplacer le jugement d'une
personne compétente ou sa connaissance
des normes fédérales ou nationales.
Ne modifiez pas l'équipement.
Ne faites pas un mauvais usage de l'équipement.
Les conditions du lieu de travail, y compris, mais
sans s'y limiter, les flammes, les produits chimiques
corrosifs, les chocs électriques, les objets tranchants,
les machines, les substances abrasives, les conditions
météorologiques et les surfaces inégales, doivent
être évaluées par une personne compétente avant
de choisir un équipement de protection contre
les chutes.
N° de pièce Longueur Description
10910 20 ft (6.1 m)
SRL, Halo, classe 1, câble en acier galvanisé avec mousqueton en acier
10912 25 ft (7.6 m)
SRL, Halo, classe 1, câble en acier galvanisé avec mousqueton en acier
10915 30 ft (9.1m)
SRL, Halo, classe 1, câble en acier galvanisé avec mousqueton en acier

18
Étiquettes
Voir les images, page6.
Ligne de vie autorétractable HALO
Français
L'analyse du lieu de travail doit prévoir les endroits où
les travailleurs effectueront leurs tâches, les itinéraires
qu'ils emprunteront pour atteindre leur travail et les
risques de chute potentiels et existants auxquels ils
peuvent être exposés. L'équipement de protection
contre les chutes doit être choisi par une personne
compétente. Les sélections doivent tenir compte
de toutes les conditions de travail potentiellement
dangereuses. Tous les équipements de protection
contre les chutes doivent être achetés neufs et dans
un état non utilisé.
Les systèmes de protection contre les chutes doivent
être sélectionnés et installés sous la supervision
d'une personne compétente, puis utilisés de manière
conforme. Les systèmes de protection contre
les chutes doivent être conçus de manière à être
conformes à toutes les réglementations fédérales,
nationales et de sécurité. Les forces appliquées
aux ancrages doivent être calculées par une
personne compétente.
Les harnais et les connecteurs choisis doivent être
conformes aux instructions du fabricant et être de
taille et de configuration compatibles. Les crochets,
mousquetons et autres connecteurs doivent être
choisis et appliqués de manière compatible. Tout
risque de désengagement doit être éliminé. Tous les
crochets et mousquetons doivent être à verrouillage
et fermeture automatiques, et ne doivent jamais
être reliés les uns aux autres.
Voir le diagramme A, page7.
Une procédure de sauvetage planifiée en cas de chute
est requise. Le plan de sauvetage doit être spécifique
au projet. Le plan de sauvetage doit permettre
aux employés de se sauver eux-mêmes, ou fournir
un moyen alternatif pour leur sauvetage rapide.
Rangez les équipements de secours dans un endroit
facilement accessible et clairement indiqué.
La formation des personnes autorisées à monter,
démonter, inspecter, entretenir, stocker et utiliser
correctement l'équipement doit être assurée par
une personne compétente. La formation doit inclure
la capacité à reconnaître les risques de chute,
à minimiser la probabilité des risques de chute
et à utiliser correctement les systèmes personnels
d'arrêt des chutes.
N'utilisez JAMAIS d'équipement de protection contre
les chutes, quel qu'il soit, pour suspendre, soulever,
soutenir ou hisser des outils ou des équipements,
à moins qu'il ne soit explicitement certifié pour une
telle utilisation.
Les équipements soumis à des forces d'arrêt de
chute doivent être immédiatement mis hors service.
L'âge, la condition physique et l'état de santé peuvent
avoir des conséquences graves pour le travailleur en
cas de chute. Consultez un médecin s'il y a des raisons
de douter de la capacité d'un utilisateur à résister et
à absorber en toute sécurité les forces d'arrêt des
chutes ou à effectuer le réglage de l'équipement.
Les femmes enceintes et les mineurs ne doivent pas
utiliser cet équipement.
Des dommages corporels peuvent survenir même
si l'équipement de sécurité antichute fonctionne
correctement. Une suspension prolongée après une
chute peut entraîner des blessures graves, voire
la mort. Utilisez des sangles de soulagement des
traumatismes pour réduire les effets du traumatisme
de la suspension.
Classe 1
Ancrage à ou au-dessus de l'anneauD dorsal
AVERTISSEMENT
Ne convient pas à l'utilisation du bord d'attaque
Ligne de vie autorétractable
HALO
N° de pièce 10910
N° de série
Date de fabrication
N° de lot
AVERTISSEMENT Lisez les instructions fournies
avant toute utilisation. Le non-respect des instructions
peut entraîner des blessures graves, voire la mort.
Ne modifiez jamais le produit. Ce produit ne peut
pas être réparé.
12

19
Français
UTILISATION La chute libre n'est pas autorisée.
La ligne de vie autorétractable doit toujours être
positionnée au niveau ou au-dessus de l'anneau D
dorsal du harnais. Évitez tout contact de la ligne de
vie avec des bords tranchants ou abrasifs, aussi bien
pendant le travail qu'en cas de chute. Assurez-vous
que la connexion à l'ancrage est correctement fixée
avant l'utilisation. Peut être utilisée comme composant
d'un PFAS dans les applicationsHLL. À n'utiliser que
par des utilisateurs formés. Un utilisateur au maximum.
Matériau de la ligne de vie : acier galvanisé |
Longueur : 20 pieds
Plage de poids de l'utilisateur (y compris les outils
et l'équipement) :
ANSI : 130-310 livres. (59 - 141 kg)
OSHA : 100-420 livres. (45 - 191 kg)
Force d'arrêt moyenne : 1 350 lb. (6 kN)
Force d'arrêt maximale : 1 800 lb. (8 kN)
Distance d'arrêt maximale : 42 po (1,1 m)
Chute libre : non autorisée
Dégagement de chute minimum requis :
7 pi (2,1 m)
Plage de température de service autorisée :
-40°F à 130°F (-40°C à 54°C)
Type : SRL
INSPECTION Avant chaque utilisation, vérifiez
la fonction de verrouillage (tirez avec force pour
tester) et de rétraction. Vérifiez l'absence de signes
de déploiement, de défauts ou de dommages sur
le boîtier, la ligne de vie (inspectez-la sur toute sa
longueur), les connecteurs ou les pièces manquantes.
Assurez-vous de la présence et de la lisibilité de toutes
les étiquettes. Une inspection par une personne
compétente est requise au moins tous les 12 mois.
Retirez immédiatement l'appareil en cas d'échec de
l'inspection, ou si l'appareil est exposé à une chute.
Conçu et testé aux États-Unis.
Fabriqué en Taiwan.
Inspection
Avant CHAQUE utilisation, inspectez la ligne de vie
autorétractable pour détecter toute défectuosité,
y compris, mais sans s'y limiter, de la corrosion,
de la déformation, des piqûres, des bavures, des
surfaces rugueuses, des bords tranchants, des
fissures, de la rouille, l'accumulation de peinture,
tout échauffement excessif, toute altération, des
coutures cassées, tout effilochage et des étiquettes
manquantes ou illisibles. Retirez IMMÉDIATEMENT
la ligne de vie autorétractable du service si vous
trouvez des défauts ou des dommages, ou si vous
êtes exposé à des forces d'arrêt de chute.
Une bande rouge visible sur le corps du mousqueton
indique que la ligne de vie autorétractable a été
exposée à des forces excessives et doit être retirée
du service.
Voir l'image, page8.
Veillez à ce que la zone de travail applicable soit
exempte de tout dommage, y compris, mais
sans s'y limiter, les débris, la pourriture, la rouille,
la dégradation, les fissures et les matières
dangereuses. Assurez-vous que la zone de travail
supporte les charges minimales spécifiques
à l'application, définies dans ce manuel. La zone
de travail DOIT être stable.
Au moins tous les 12mois, une personne compétente
autre que l'utilisateur doit inspecter la ligne de
vie autorétractable.
Les inspections DOIVENT être consignées dans
le registre d'inspection du manuel d'instructions
et sur l'étiquette de la grille d'inspection de
l'équipement. La personne compétente doit
apposer ses initiales dans la case correspondant
au mois et à l'année où l'inspection a eu lieu.
Voir le journal d'inspection, page9.
Lors de l'inspection, tenez compte de toutes les
applications et de tous les risques auxquels la ligne
de vie autorétractable a été soumise.
La durée de vie du produit est indéfinie tant qu'il
passe les inspections de préutilisation et de la
personne compétente.
Ce journal d'inspection doit être spécifique à une
ligne de vie autorétractable. Des registres d'inspection
distincts doivent être utilisés pour chaque ligne de vie
autorétractable. Tous les registres d'inspection doivent
être visibles et accessibles à tous les utilisateurs à tout
moment. Si l'équipement échoue à l'inspection, il doit
être jeté immédiatement.

20
UK
New Road, Sheerness
Kent ME12 1PZ
United Kingdom
+    
[e-mail]
CANADA
580 Notre Dame Avenue, Unit 16
Sudbury, ON
P3C 5L2
800 466 6385
[email protected]
USA
607 East Sam Houston Parkway South
Suite 800
Pasadena, TX 77503
800 466 6385
[email protected]
WARRANTY: Guardian warrants to Buyer that all products are free from defects in material, workmanship, and design (if a Supplier-responsible design), however
this warranty does not cover conditions resulting from normal wear and tear, neglect, abuse, accident or otherwise. Guardian’s obligations under this warranty
apply for the lifetime of the products and are limited to the replacement of product only. This warranty is not transferable to any other Guardian service and does
not apply to product that is resold after having been put into service. No other person, firm, entity, or the like is authorized to assume or assign for Guardian any
other liability in connection with the sale or use of Guardian’s products. Furthermore, this warranty is void if any product is changed or altered in any way, or if
the product is used in a manner other than for which it is intended. There are no implied warranties of merchantability or fitness for a particular purpose, which
are specifically disclaimed.
Guardian® and its logo are registered trademarks of Pure Safety Group Inc. dba Guardian Fall in the US and other countries.
