Guardian HALO User manual

Do not throw instructions away.
Read and understand instructions before
using this equipment.
A
HALO WEBBING
SELF-RETRACTING LIFELINE
Parts # ; AR; ; ; ; 
10 Manual de instrucciones Español
15 Manuel d’instructions Français
Instruction Manual

2
Worker Classifications
Qualified Person: A person with an
accredited degree or certification, and
with extensive experience or suicient
professional standing, who is considered
proficient in planning/reviewing the
conformity of fall protection and rescue
systems.
Competent Person: A highly trained and
experienced person who is ASSIGNED
BY THE EMPLOYER to be responsible
for all elements of a fall safety program,
including, but not limited to, its regulation,
management, and application. A person
who is proficient in identifying existing and
predictable fall hazards, and who has the
authority to stop work in order to eliminate
hazards.
Authorized Person: A person who is
assigned by their employer to work around or
be subject to potential existing fall hazards.
Product Specific Applications
May be used to support a MAXIMUM 1 in
a Personal Fall Arrest System (PFAS)
for use in Fall Arrest applications.
Structure must withstand loads applied in the
directions permitted by the system of at least
5,000 lb (22.2 kN). No free fall is permitted.
D-ring: Dorsal
May be used in Restraint applications.
Restraint systems prevent a worker from
reaching the leading edge of a fall hazard.
Always account for fully extended length of
connecting equipment. Structure must withstand
loads applied in the directions permitted by the
system of at least 1,000 lb (4.4 kN). No free fall is
permitted. Restraint systems may only be used on
surfaces with slopes up to 4/12 (vertical/
horizontal).
D-rings: Dorsal
For All Product Applications
Maximum user weight (including all
clothing, tools, and equipment) is:
ANSI: 130-310 lb (59-140 kg)
OSHA: 100-420 lb (45-190 kg)
Applicable Safety Standards
Meets or exceeds:
ANSI Z359.14-2021
OSHA 1910.140
OSHA 1926.502
English
Compatibility
When making connections to the SRL, eliminate
all possibility of roll-out. Roll-out occurs when
interference between a connector and the
attachment point causes the connector gate to
unintentionally open and release.
All connections must be selected and deemed
compatible with the SRL by a Competent Person.
All connector gates must be self-closing, self-
locking, and withstand a minimum load of
3,600 lb (16kN).
See diagram B on page 7.

3
Maintenance, Cleaning,
and Storage
Cleaning after use is important for maintaining
the safety and longevity of the SRL. Remove
all dirt, corrosives, and contaminants from the
SRL before and after each use. If SRL cannot
be cleaned with plain water, use mild soap and
water, then rinse and wipe dry. NEVER clean SRL
with corrosive substances.
When not in use or during transport, store
equipment where it will not be affected by heat,
light, excessive moisture, chemicals, or other
degrading elements.
Limitations
Fall Clearance: There must be sufficient
clearance below the work surface to arrest a
fall before the user strikes the ground or an
obstruction. When calculating fall clearance,
account for a MINIMUM 2’ (0,6 m) safety factor,
deceleration distance, user height, length of
lanyard/SRL, harness stretch, free fall, and all
other applicable factors.

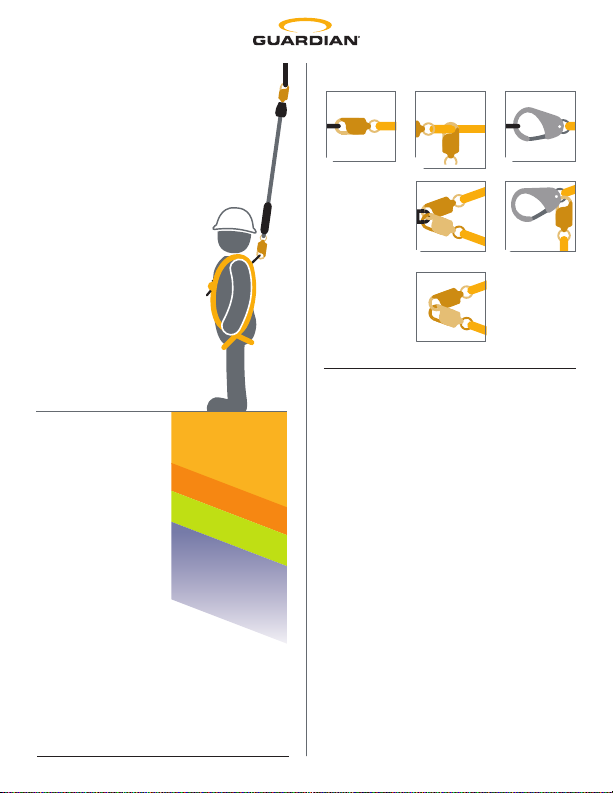

See Diagram A on page 7.
Swing Falls: Prior to installation or use, make
considerations for eliminating or minimising all
swing fall hazards. Swing falls occur when the
anchor is not directly above the location where
a fall occurs. Always work as close to in line
with the anchor point as possible. Swing falls
significantly increase the likelihood of serious
injury or death in the event of a fall.
Installation and Use
WARNING!Halo Web SRL must NEVER
be used in Leading Edge (LE) applications.
No free fall is allowed.
Always avoid lifeline contact with sharp or
abrasive edges and surfaces, both during
use and in the event of a fall.
Step 1
All components of PFAS must be selected and
deemed compatible with Halo Web SRL by a
Competent Person.
Step 2
Ensure structure to which Halo Web SRL is
attached, and on which work is performed, is free
of all hazards, including, but not limited to, debris,
rot, rust, sharp or abrasive edges and surfaces,
and hazardous materials.
Step 3
Halo Web SRL may be used either with housing
attached at anchor point or at worker's harness
dorsal D-ring. SRL must always be positioned at
or above harness dorsal D-ring AND at or below
anchor point (from a standing position).
If using Halo Web SRL with rebar hook, housing
must always be attached to harness dorsal
D-ring and rebar hook must always be attached
to compatible structural anchor point.
Step 4
Attach Halo Web SRL housing to either anchor
point or D-ring with provided carabiner, or
equivalent.
Step 5
Ensure 100% tie-off will be maintained at all
times, which may require the use of a backup or
supplementary fall protection system.
English

4
Materials
1" (25,4 mm) width HMPE, aluminum, steel,
polyolefin, polyester.
Specifications
Class 1 SRL (per ANSI)
Average Arrest Force: 1,150 lb (5,1 kN)
Maximum Arrest Force: 1,350 lb (6 kN)
Maximum Arrest Distance/Deceleration:
100-310 lb: 3' (45–140 kg: 0,9 m)
311-420 lb: 3.5' (141-190 kg: 1,07 m)
See Diagram A on page 7.
Minimum Required Fall Clearance:
100-310 lb: 6.5' (45–140 kg: 1,98 m)
311-420 lb: 7' (141-190 kg: 2,13 m)
Permitted Service Temperature
Range: -40to 130F (-40 C to 54 C)

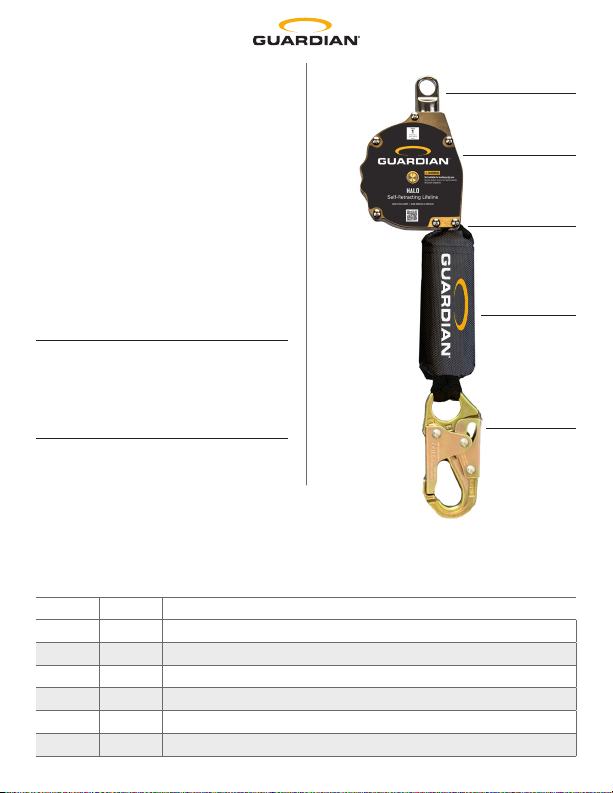

Swivel Top
Connection Point
Housing
Lifeline
Shock Pack
Connector
(shown: snap hook)
Part # Length Description
10900 11' (3.35 m) Web Lifeline, Swivel Top, Carabiner, Steel Snap Hook
10900-AR 11' (3.35 m) Web Lifeline, Swivel Top, Carabiner, Aluminum Rebar Hook
10901 11' (3.35 m) Web Lifeline, Swivel Top, Carabiner, Steel Rebar Hook
10999 11' (3.35 m) *Dual Web Lifeline, Swivel Top, Dual SRL Bracket, Steel Snap Hook
10995 11' (3.35 m) *Dual Web Lifeline, Swivel Top, Dual SRL Bracket, Steel Rebar Hook
10997 11' (3.35 m) *Dual Web Lifeline, Swivel Top, Dual SRL Bracket, Aluminum Rebar Hook
English
See instructions for Dual SRL Bracket*

5
Safety Information
WARNING! Failure to understand and
comply with safety regulations may result
in serious injury or death. Regulations
included herein are not all-inclusive, are
for reference only, and are not intended to
replace a CP’s judgment or knowledge of
federal or state standards.
Do not alter equipment.
Do not misuse equipment.
Workplace conditions, including, but not limited
to, flame, corrosive chemicals, electrical shock,
sharp objects, machinery, abrasive substances,
weather conditions, and uneven surfaces, must
be assessed by a CP before fall protection
equipment is selected.
The analysis of the workplace must anticipate
where workers will be performing their duties,
the routes they will take to reach their work, and
the potential and existing fall hazards they may
be exposed to. Fall protection equipment must be
chosen by a CP. Selections must account for all
potential hazardous workplace conditions. All fall
protection equipment should be purchased new
and in an unused condition.
Fall protection systems must be selected and
installed under the supervision of a CP, and used
in a compliant manner. Fall protection systems
must be designed in a manner compliant with
all federal, state, and safety regulations. Forces
applied to anchors must be calculated by a CP.
Harnesses and connectors selected must be
compliant with manufacturer’s instructions, and
must be of compatible size and configuration.
Snap hooks, carabiners, and other connectors
must be selected and applied in a compatible
fashion. All risk of disengagement must be
eliminated. All snap hooks and carabiners must
be self-locking and self-closing, and must never
be connected to each other.
See Diagram B on page 7.
A pre-planned rescue procedure in the case
of a fall is required. The rescue plan must be
project-specific. The rescue plan must allow for
employees to rescue themselves, or provide an
alternative means for their prompt rescue. Store
rescue equipment in an easily accessible and
clearly marked area.
Training of Authorized Persons to correctly erect,
disassemble, inspect, maintain, store, and use
equipment must be provided by a CP. Training
must include the ability to recognize fall hazards,
minimize the likelihood of fall hazards, and the
correct use of personal fall arrest systems.
NEVER use fall protection equipment of any kind
to hang, lift, support, or hoist tools or equipment,
unless explicitly certified for such use.
Equipment subjected to forces of fall arrest must
immediately be removed from use.
Age, fitness, and health conditions can seriously
affect the worker should a fall occur. Consult a
doctor if there is any reason to doubt a user’s
ability to withstand and safely absorb fall arrest
forces or perform set-up of equipment. Pregnant
women and minors must not use this equipment.
Physical harm may still occur even if fall safety
equipment functions correctly. Sustained post-
fall suspension may result in serious injury or
death. Use trauma relief straps to reduce the
effects of suspension trauma.
English

6

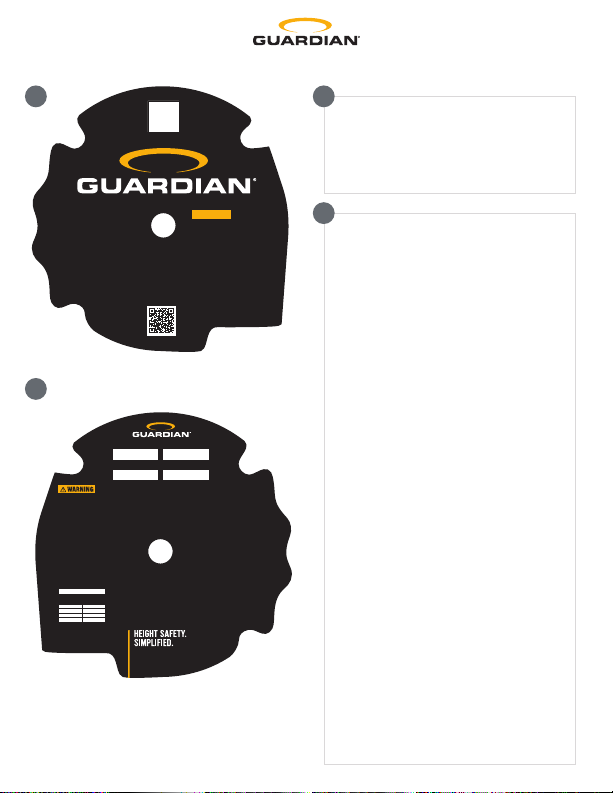

USE Free fall is not permitted. SRL
must always be positioned at or above
harness dorsal D-ring. Avoid lifeline
contact with sharp or abrasive edges
both during work and in event of a
fall. Ensure connection to anchorage
is secured properly before use.
May be used as a component of a
PFAS in HLL applications. For use by
trained users only. Maximum one user.
INSPECTION Prior to each use, check locking (pull sharply to test) and
retraction function. Inspect for signs of deployment, defects or damage
to housing, lifeline (inspect full length), connectors, or missing parts.
Ensure presence and legibility of all labels. Inspection by Competent
Person required at least every 12 months. Immediately remove from
service in event of failed inspection, or if unit is subjected to a fall.
Designed and
Tested in USA.
Made in
Taiwan.
Class
1
Anchor at or
above dorsal
D-ring
Date of First Use
Date Initials
ANSI Z359.14-2021 | OSHA 1926.140 & 1926.502
HOUSING LABEL
91642-A
#10900 - Halo Webbing SRL
Type: SRL | SRL-P
91642-A
guardianfall.com
Read supplied instructions before using. Failure to follow instructions
may result in serious injury or death. Never modify product. This product is not repairable.
Not suitable for leading edge use
Nunca deben usarse en aplicaciones
de borde expuesto
 WARNING
Lifeline Material: HMPE Webbing | Length: 11’
User Weight Range (including tools and equipment)
and Maximum Arresting Distance: ANSI: 130-310 lb - 3’
OSHA: 100-310 lb - 3’ | 311-420 lb - 3’ 6”
Average Arresting Force: 1,150 lb
Maximum Arresting Force: 1,350 lb
Free Fall: Not Permitted
Minimum Required Fall Clearance:
100-310 lb - 6’ 6” | 311-420 lb - 7’
Permitted Service Temperature Range: -40° to 130° F
Lot #
Serial #
Date of Manufacture
MM |YYYY
Part #
DO NOT REMOVE LABELS
HALO
Self-Retracting Lifeline
USE Free fall is not permitted. SRL
must always be positioned at or above
harness dorsal D-ring. Avoid lifeline
contact with sharp or abrasive edges
both during work and in event of a
fall. Ensure connection to anchorage
is secured properly before use.
May be used as a component of a
PFAS in HLL applications. For use by
trained users only. Maximum one user.
INSPECTION Prior to each use, check locking (pull sharply to test) and
retraction function. Inspect for signs of deployment, defects or damage
to housing, lifeline (inspect full length), connectors, or missing parts.
Ensure presence and legibility of all labels. Inspection by Competent
Person required at least every 12 months. Immediately remove from
service in event of failed inspection, or if unit is subjected to a fall.
Designed and
Tested in USA.
Made in
Taiwan.
Class
1
Anchor at or
above dorsal
D-ring
Date of First Use
Date Initials
ANSI Z359.14-2021 | OSHA 1926.140 & 1926.502
HOUSING LABEL
91642-A
#10900 - Halo Webbing SRL
Type: SRL | SRL-P
91642-A
guardianfall.com
Read supplied instructions before using. Failure to follow instructions
may result in serious injury or death. Never modify product. This product is not repairable.
Not suitable for leading edge use
Nunca deben usarse en aplicaciones
de borde expuesto
 WARNING
Lifeline Material: HMPE Webbing | Length: 11’
User Weight Range (including tools and equipment)
and Maximum Arresting Distance: ANSI: 130-310 lb - 3’
OSHA: 100-310 lb - 3’ | 311-420 lb - 3’ 6”
Average Arresting Force: 1,150 lb
Maximum Arresting Force: 1,350 lb
Free Fall: Not Permitted
Minimum Required Fall Clearance:
100-310 lb - 6’ 6” | 311-420 lb - 7’
Permitted Service Temperature Range: -40° to 130° F
Lot #
Serial #
Date of Manufacture
MM |YYYY
Part #
DO NOT REMOVE LABELS
HALO
Self-Retracting Lifeline
Labels
Class 1
Anchor at or above dorsal D-ring
WARNING
Not suitable for leading edge use
HALO
Self-Retracting Lifeline
1
Part #
Serial #
Date of Manufacture:
Lot #
WARNING Read supplied instructions before using.
Failure to follow instructions may result in serious injury
or death. Never modify product. This product is not
repairable.
USE Free fall is not permitted. SRL must always be
positioned at or above harness dorsal D-ring. Avoid
lifeline contact with sharp or abrasive edges both
during work and in event of a fall. Ensure connection to
anchorage is secured properly before use. May be used
as a component of a PFAS in HLL applications. For use
by trained users only. Maximum one user.
Lifeline Material: HMPE Webbing | Length: 11’
User Weight Range (including tools and equipment)
and Maximum Arresting Distance:
ANSI: 130-310 lb - 3’
OSHA: 100-310 lb - 3’ | 311-420 lb - 3’ 6”
Average Arresting Force: 1,150 lb
Maximum Arresting Force: 1,350 lb
Maximum Free Fall: Not Permitted
Minimum Required Fall Clearance:
100-310 lb - 6’ 6” | 311-420 lb - 7 ’
Permitted Service Temperature Range:
-40° to 130° F
Type: SRL|SRL-P
INSPECTION Prior to each use, check locking (pull
sharply to test) and retraction function. Inspect for signs
of deployment, defects or damage to housing, lifeline
(inspect full length), connectors, or missing parts.
Ensure presence and legibility of all labels. Inspection
by Competent Person required at least every 12 months.
Immediately remove from service in event of failed
inspection, or if unit is subjected to a fall.
Designed and Tested in USA.
Made in Taiwan.
2
1
2
English

7
Diagram A - Fall Clearance
CAUTION! Fall clearance
calculation shown below is
based on a standing worker
falling directly in-line with
anchor point.
SAMPLE CALCULATION ONLY.
Always refer to connector
instructions for product-
specific clearance
information.
WARNING!Eliminate Swing Fall
whenever possible! If swing fall exists,
always account for additional fall clearance.
■ Deceleration
■ Harness Stretch
■ Safety Factor
■ Swing Fall
Diagram B - Connections

 


1.5’(0,5m)
2’(0,6m)
Swing Fall
3’/3.5'
(0,9/1,07m)
English
Maximum Arrest
Distance/
Deceleration:
100-310 lb: 3'
(59-140 kg: 0,9 m)
311-420 lb: 3.5'
(141-190 kg: 1,07 m)

8
Inspection
Prior to EACH use, inspect SRL for deficiencies,
including, but not limited to, corrosion,
deformation, pits, burrs, rough surfaces, sharp
edges, cracking, rust, paint build-up, excessive
heating, alteration, broken stitching, fraying, and
missing or illegible labels. IMMEDIATELY remove
SRL from service if defects or damage are found,
or if exposed to forces of fall arrest.
Ensure that applicable work area is free of all
damage, including, but not limited to, debris,
rot, rust, decay, cracking, and hazardous
materials. Ensure that work area will support the
application-specific minimum loads set forth in
this manual. Work area MUST be stable.
At least every 12 months, a Competent Person
(CP) other than the user must inspect SRL.
Inspections MUST be recorded in inspection
log in instruction manual and on equipment
inspection grid label. The Competent
Person must sign their initials in the box
corresponding to the month and year the
inspection took place.
During inspection, consider all applications and
hazards the SRL has been subjected to.
Product lifetime is indefinite as long as it passes
pre-use and CP inspections.
This inspection log must be specific to one SRL.
Separate inspection logs must be used for each
SRL. All inspection records must be made visible
and available to all users at all times. If equipment
fails inspection it must be discarded immediately.
English

9
Serial No: Date of first issue:
Model #: User:
Date: Results/Condition: Inspected by: Next Inspection Date:
Inspection Log
English

10
 No tire las instrucciones.
 Lea y comprenda las instrucciones antes
de utilizar este equipo.
Español
LÍNEA DE VIDA
AUTORRETRÁCTIL
CON CINTA HALO
Números DE PIEZAS ; AR; ;
; ; 
Manual de instrucciones
Aplicaciones específicas del producto
Puede utilizarse para soportar un
MÁXIMO de 1 persona en un equipo
de protección individual contra caídas
(PFAS, por sus siglas en inglés) en aplicaciones
de detención de caídas. La estructura debe
soportar cargas aplicadas en las direcciones
permitidas por el sistema de al menos 5,000 lb
(22.2 kN). No permite la caída libre.
Anilla tipo D: Dorsal
Puede utilizarse en aplicaciones de
sujeción. Los sistemas de sujeción
impiden que un trabajador alcance
el borde abierto cuando hay peligro de caída.
Siempre hay que tener en cuenta la longitud total
del equipo de amarre. La estructura debe
soportar cargas aplicadas en las direcciones
permitidas por el sistema de al menos 1,000 lb
(4.4kN). No permite la caída libre. Solo pueden
utilizarse sistemas de sujeción en superficies con
pendientes de hasta 4/12 (vertical/horizontal).
Anillas tipo D: Dorsal
Normas de seguridad aplicables
Cumple o supera:
ANSI Z359.14-2021
OSHA 1910.140
OSHA 1926.502
Para todas las aplicaciones
del producto
 El peso máximo del usuario (incluyendo
toda la ropa, herramientas y equipo) es de:
ANSI: 130-310 lb (59–140kg).
OSHA: 100–420 lb (45–190kg).
Clasificación de trabajadores
Persona cualificada: Persona con
titulación o certificación acreditada y con
amplia experiencia o prestigio profesional
suficiente que se considera competente en
la planificación/revisión de la conformidad
de los sistemas de rescate y de protección
contra caídas.
 Persona capacitada: Una persona
de gran capacitación y experiencia
ala que el EMPLEADOR ASIGNA LA
RESPONSABILIDAD de atender todos los
elementos del programa de seguridad contra
caídas, incluyendo, con carácter meramente
enunciativo, la regulación, gestión y aplicación
del programa. La persona capacitada debe
estar especializada en la identificación de
los riesgos de caída existentes y previsibles
y debe tener autorización para detener el
trabajo y eliminar los peligros.
 Persona autorizada: Una persona a la que
su empleador le asigna la tarea de trabajar
en torno a riesgos de caídas potenciales
o existentes, o que está sujeta a los mismos.
Compatibilidad
Al engancharse con la línea de vida autorretráctil,
evite cualquier posibilidad de que se produzca un
desenganche. El desenganche se produce cuando
una interferencia entre un gancho y el punto de
anclaje hace que la compuerta del gancho se abra
y se suelte de forma no intencionada.
La persona capacitada debe seleccionar todas
las conexiones de forma que sean compatibles
con este equipo.

11
Español
Todas las compuertas de conexión deben cerrarse
y bloquearse de forma automática y soportar una
carga mínima de 3,600 lb (16 kN) .
Véase el esquema B de la página 7.
Limitaciones
Espacio libre de caída: Debe haber suficiente
espacio libre por debajo de la superficie de trabajo
para detener una caída antes de que el usuario
golpee el suelo o un obstáculo. Al calcular el
espacio libre de caída, hay que tener en cuenta un
factor de seguridad de 2' (0,6m) como mínimo, la
distancia de desaceleración, la altura del usuario,
la longitud del equipo de amarre/línea de vida
autorretráctil, el estiramiento del arnés, la caída
libre y todos los demás factores que se aplican.
Véase el esquema A de la página 7.
 ATENCIÓN: El cálculo del espacio
libre de caída que se muestra
a continuación se basa en la caída
de un trabajador de pie directamente
en línea con el punto de anclaje.
 SOLO CÁLCULO DE MUESTRA.
Consulte siempre las instrucciones
de los conectores para obtener
información sobre el espacio libre
específico del producto.
Caídas con oscilación: Antes de la instalación o el
uso, tenga en cuenta la eliminación o reducción al
mínimo de todos los riesgos de caída con oscilación.
Las caídas con oscilación se producen cuando el
anclaje no está directamente por encima del lugar
donde se produce la caída. Trabaje siempre lo más
cerca posible del punto de anclaje. Las caídas
con oscilación aumentan considerablemente la
probabilidad de que se produzcan lesiones graves
o la muerte en caso de caída.
■ Desaceleración
■ Estiramiento del arnés
■ Factor de seguridad
■ Caída con oscilación
Desaceleración/distancia máxima
de detención:
100-310 lb: 3' (59-140 kg: 0,9 m)
311-420 lb: 3.5' (141-190 kg: 1,07 m)
ADVERTENCIA:Evite las caídas con
oscilación siempre que sea posible. Si se
producen caídas con oscilación, tenga siempre
en cuenta el espacio libre de caída adicional.
Mantenimiento, limpieza
y almacenamiento
La limpieza después del uso es importante para
preservar la seguridad y la longevidad de la
línea de vida autorretráctil. Es necesario eliminar
toda la suciedad y los elementos corrosivos
y contaminantes del equipo antes y después de
cada uso. Si la línea de vida autorretráctil no se
puede limpiar con agua corriente, utilice un jabón
suave y agua y, a continuación, aclare y séquelo
con un paño. No hay que limpiar nunca la línea
de vida autorretráctil con sustancias corrosivas.
Cuando no se esté utilizando o durante
su traslado, guarde el equipo en un lugar en
el que no reciba calor, luz y humedad excesivos
y en el que no entre en contacto con productos
químicos u otros elementos degradantes.
Instalación y uso
ADVERTENCIA:La línea de vida
autorretráctil Halo Web no debe utilizarse
NUNCA en aplicaciones de borde abierto.
No permite la caída libre.
 Evite siempre el contacto de la línea de vida
con superficies y bordes afilados y abrasivos
durante su uso y en caso de caída.
Paso 1
La persona capacitada debe seleccionar todos
los componentes del equipo de protección
individual contra caídas de forma que sean
compatibles con la línea de vida autorretráctil
Halo Web.
Paso 2
Asegúrese de que la estructura a la que
se sujeta la línea de vida autorretráctil Halo Web,
y en la que se realiza el trabajo, esté libre de todo
tipo de peligros, incluidos, entre otros, restos,
putrefacción, óxido, superficies y bordes afilados
o abrasivos y materiales peligrosos.

12
Español
Paso 3
La línea de vida autorretráctil Halo Web puede
utilizarse con una carcasa sujeta al punto de
anclaje o a una anilla tipo D dorsal en el arnés
del trabajador. La línea de vida autorretráctil debe
colocarse en la anilla tipo D dorsal del arnés o por
encima de ella Y en el punto de anclaje o por
debajo del mismo (desde una posición de pie).
Si se utiliza la línea de vida autorretráctil Halo
Web con un gancho de barra de refuerzo,
la carcasa debe fijarse siempre a la anilla tipo
D dorsal del arnés y el gancho de barra
de refuerzo debe fijarse siempre a un punto de
anclaje estructural compatible.
Paso 4
Sujete la carcasa de la línea de vida autorretráctil
Halo Web al punto de anclaje o a la anilla
tipo D con el mosquetón que se facilita o un
dispositivo equivalente.
Paso 5
Asegúrese de que se mantendrá una sujeción
100% en todo momento, algo que puede requerir
el uso de un sistema de protección contra caídas
de apoyo o adicional.
Especificaciones
Línea de vida autorretráctil
clase 1 (según ANSI)
Fuerza media de detención:
1,150 lb (5,11 kN)
Fuerza máxima de detención: 1,350 (6 kN)
Desaceleración/distancia
máxima de detención:
100-310 lb: 3' (45–140kg: 0,9m)
311-420 lb: 3.5' (141–190kg: 1,07m)
Véase el esquema A de la página 7.
Espacio libre de caída mínimo requerido:
100-310 lb: 6.5' (45–140kg: 1,9m)
311-420lb: 7' (141–190kg: 2,13m)
Rango de temperatura de servicio
permitida: -40 °F to 130 °F (-40 °C a 54 °C)
Número
de pieza Longitud
Descripción
10900 11' (3,35m) Línea de vida con cinta, parte superior giratoria, mosquetón, gancho
de seguridad de acero
10900-AR 11' (3,35m) Línea de vida con cinta, parte superior giratoria, mosquetón, gancho
de barra de refuerzo de aluminio
10901 11' (3,35m) Línea de vida con cinta, parte superior giratoria, mosquetón, gancho
de barra de refuerzo de acero
10999 11' (3,35m) *Línea de vida con cinta doble, parte superior giratoria, soporte línea
de vida autorretráctil doble, gancho de seguridad de acero
10995 11' (3,35m) *Línea de vida con cinta doble, parte superior giratoria, soporte línea
de vida autorretráctil doble, gancho de barra de refuerzo de acero
10997 11' (3,35m) *Línea de vida con cinta doble, parte superior giratoria, soporte línea
de vida autorretráctil doble, gancho de barra de refuerzo de aluminio
Materiales
HMPE de 1" (25,4 mm) de anchura, aluminio,
acero, poliolefina, poliéster.
Véanse las instrucciones del soporte
de la línea de vida autorretráctil doble*
Véase la imagen de la página 4
Punto de conexión superior giratorio
Carcasa
Línea de vida
Indicador de impacto
Conector
(se muestra el gancho de seguridad)

13
Español
Información de seguridad
 ADVERTENCIA: La falta de comprensión
y el incumplimiento de las normas de
seguridad pueden provocar lesiones
graves o la muerte. Las normativas
incluidas en este documento no son
integrales, son solo de referencia yno
pretenden sustituir el dictamen de una
persona capacitada oel conocimiento de
las normas federales oestatales.
No modifique el equipo.
No utilice el equipo de forma incorrecta.
Antes de seleccionar el equipo de protección
contra caídas, una persona capacitada debe
comprobar las condiciones del lugar de
trabajo, incluyendo, con carácter meramente
enunciativo, llamas, productos químicos
corrosivos, descargas eléctricas, objetos afilados,
maquinaria, sustancias abrasivas, condiciones
meteorológicas y superficies irregulares.
Durante el análisis del lugar de trabajo se debe
tener en cuenta el lugar donde los trabajadores
realizarán sus tareas, las rutas que tomarán para
llegar a su trabajo y los riesgos de caída potenciales
y existentes a los que pueden estar expuestos.
La persona capacitada será la encargada de
elegir el equipo de protección contra caídas. La
elección debe tener en cuenta todas las posibles
condiciones peligrosas del lugar de trabajo. Todos
los equipos de protección contra caídas deben
comprarse íntegramente nuevos y sin usar.
Los sistemas de protección contra caídas deben
elegirse e instalarse con la supervisión de una
persona capacitada, así como utilizarse siguiendo
las normas. Los sistemas de protección contra
caídas deben estar diseñados de manera que
cumplan con todas las normativas federales,
estatales y de seguridad. La persona capacitada
deberá calcular las fuerzas aplicadas a los anclajes.
Los arneses y conectores seleccionados deben
cumplir las instrucciones del fabricante y tener
un tamaño y configuración compatibles. Los
ganchos de seguridad, mosquetones y otros
conectores deben seleccionarse y colocarse
de manera compatible. Es necesario eliminar
cualquier riesgo de que se produzca un
desenganche. Todos los ganchos de seguridad
ymosquetones deben ser de cierre automático
ynunca deben estar conectados entre sí.
Véase el esquema B de la página 7.
Es necesario disponer de un procedimiento
de rescate previamente planificado en caso de
caída. El plan de rescate debe ser específico
del proyecto. El plan de rescate debe permitir
que los empleados se rescaten a sí mismos
o proporcionar un medio alternativo para su
rápido rescate. Guarde el equipo de rescate en
una zona de fácil acceso y con señalización clara.
La persona capacitada impartirá una formación
a las personas autorizadas para montar,
desmontar, inspeccionar, mantener, almacenar
y utilizar correctamente el equipo. La formación
debe incluir habilidades para reconocer los
riesgos de caída y minimizar su probabilidad,
así como el uso correcto de los equipos
de protección individual contra caídas.
No utilice NUNCA equipos de protección contra
caídas de ningún tipo para colgar, levantar,
sostener o elevar herramientas o equipos,
a menos que esté certificado de forma específica
para tal uso.
Los equipos que se hayan visto sometidos
a fuerzas de detención de caídas deberán
retirarse inmediatamente de su uso.
En caso de producirse una caída, la edad,
el estado físico y las condiciones de salud podrían
afectar gravemente al trabajador. Consulte con un
médico en caso de que haya motivos para dudar
de la capacidad de un usuario para soportar con
seguridad las fuerzas de detención de caídas
o para realizar la puesta a punto del equipo. Las
mujeres embarazadas y los menores no deben
utilizar este equipo.
Pueden producirse daños físicos incluso si el
equipo de protección contra caídas funciona
correctamente. Una suspensión prolongada
tras una caída puede provocar lesiones graves
o la muerte. Utilice cintas antitrauma para reducir
los efectos del trauma por suspensión.

14
Etiquetas
Véanse las imágenes de la página 6
Línea de vida autorretráctil Halo Web
Clase 1
Anclaje en la anilla tipo D dorsal o por encima
de la misma
ADVERTENCIA
No adecuada para su uso en situaciones de borde
abierto
Línea de vida autorretráctil
HALO
Número de pieza
Número de serie
Fecha de fabricación:
Número de lote
ADVERTENCIA: lea las instrucciones facilitadas antes
de su uso. El incumplimiento de las instrucciones puede
provocar lesiones graves o la muerte. No modifique
nunca el producto. Este producto no es reparable.
USO No permite la caída libre. La línea de vida
autorretráctil debe colocarse en la anilla tipo D dorsal
del arnés o por encima de ella. Evite el contacto de
la línea de vida con bordes afilados y abrasivos durante
el trabajo y en caso de caída. Asegúrese de que
la conexión al anclaje esté bien asegurada antes de
su uso. Puede utilizarse como un componente de un
equipo de protección individual contra caídas en todas
las aplicaciones. Solo para usuarios con formación.
Máximo un usuario.
Material de la línea de vida: Cinta de HMPE |
Longitud: 3,35m
Rango de peso del usuario (incluyendo herramientas
y equipo) y distancia máxima de detención:
ANSI: 59–140kg - 0,90m
OSHA: 45–140kg - 0,90m | 141–190kg - 1,1m
Fuerza media de detención: 521kg
Fuerza máxima de detención: 612kg
Caída libre máxima: no permitida
Espacio libre de caída mínimo requerido:
45–140kg - 2,01m | 141–190kg - 2,13m
Rango de temperatura de servicio permitida:
-40°C a 54°C
Tipo: SRL|SRL-P
INSPECCIÓN Antes de cada uso, compruebe la
función de bloqueo (tire bruscamente para probar)
y de retracción. Inspeccione si hay signos de
despliegue, defectos o daños en la carcasa, la línea de
vida (inspeccione toda la longitud), los conectores o las
piezas que faltan. Asegúrese de que todas las etiquetas
estén colocadas y se puedan leer correctamente.
Será necesaria la inspección por parte de una
persona capacitada como mínimo cada 12 meses.
Retirar inmediatamente del servicio en caso de que
la inspección falle o si la unidad sufre una caída.
Diseñado y probado en EE.UU.
Fabricado en Taiwán.
12
Español
Inspección
Antes de CADA uso, inspeccione la línea de vida
autorretráctil para comprobar si existen fallos,
incluyendo, con carácter meramente enunciativo,
corrosión, deformaciones, picaduras, rebabas,
superficies ásperas, bordes afilados, grietas,
óxido, acumulaciones de pintura, calentamiento
excesivo, alteraciones, costuras rotas, zonas
deshilachadas, ausencia de etiquetas o etiquetas
ilegibles. Retire DE INMEDIATO el arnés
si se detectan defectos o daños o si se ha visto
expuesto a fuerzas de detención de caídas.
Asegúrese de que la zona de trabajo
correspondiente no presente daños, incluyendo,
con carácter meramente enunciativo, restos,
putrefacción, óxido, deterioro, grietas y materiales
peligrosos. Asegúrese de que la zona de trabajo
soportará las cargas mínimas específicas de la
aplicación establecidas en este manual. La zona
de trabajo DEBE ser estable.
Una persona capacitada que no sea el usuario
deberá inspeccionar el arnés como mínimo cada
12 meses.
Las inspecciones DEBEN registrarse
en el registro de inspecciones del manual
de instrucciones y en la etiqueta de la tabla de
inspección del equipo. La persona capacitada
debe firmar con sus iniciales en la casilla
correspondiente al mes y al año en que
se realizó la inspección.
Véase el registro de inspección de la página 9
Durante la inspección, hay que tener en cuenta
todas las aplicaciones y peligros a los que se ha
sometido la línea de vida autorretráctil.
La vida útil del producto es indefinida, siempre
y cuando pase las inspecciones previas al uso
y de la persona capacitada.
Este registro de inspección debe ser específico
para un arnés. Se deben utilizar registros de
inspección independientes para cada arnés.
Los registros de inspección deben estar visibles
y a disposición de todos los usuarios en todo
momento. Si el equipo no pasa la inspección,
debe desecharse de inmediato.

15
 Ne jetez pas ces instructions.
 Lisez et comprenez les instructions avant
d'utiliser cet équipement.
Français
LIGNE DE VIE
AUTORÉTRACTABLE
DE SANGLE HALO
N° de PIÈCES ; AR; ; ;
; 
Manuel d'instructions
Applications spécifiques
auxproduits
Peuvent soutenir au MAXIMUM 1 utilisateur
dans un système personnel d'arrêt des
chutes (PFAS) en cas d'utilisation dans des
applications d'arrêt des chutes. La structure doit
résister à des charges appliquées dans les directions
autorisées par le système d'au moins 5000lb (22,2 kN).
Aucune chute libre n'est autorisée.
Anneaux en D: Dorsal
Peuvent être utilisés dans les applications
de retenue. Les systèmes de retenue
empêchent un travailleur d'atteindre le bord
d'attaque d'un risque de chute. Tenez toujours compte
de la longueur totale de l'équipement de connexion.
La structure doit résister à des charges appliquées
dans les directions autorisées par le système d'au
moins 1 000 lb (4,4 kN). Aucune chute libre n'est
autorisée. Les systèmes de retenue ne peuvent être
utilisés que sur des surfaces dont la pente ne dépasse
pas les4/12 (vertical/horizontal).
Anneaux en D: Dorsal
Normes de sécurité applicables
Atteint ou dépasse:
ANSI Z359.14-2021
OSHA 1910.140
OSHA 1926.502
Pour toutes les applications
de produits
Le poids maximum de l'utilisateur (incluant
tous les vêtements, les outils et l'équipement)
est de:
ANSI: 130-310lb (59-140 kg)
OSHA: 100-420lb (45-190 kg)
Classifications des travailleurs
Personne qualifiée: personne titulaire d'un
diplôme ou d'une certification accrédité(e),
etdisposant d'une vaste expérience ou d'un
statut professionnel suisant, considérée comme
compétente pour planifier/examiner la conformité
des systèmes de protection contre les chutes
etdes systèmes de sauvetage.
Personne compétente: personne qualifiée
avec beaucoup d'éxperience DÉSIGNÉE PAR
L'EMPLOYEUR pour être responsable de tous
les éléments d'un programme de sécurité contre
les chutes, y compris, mais sans s'y limiter,
la réglementation, la gestion et l'application
de ce programme ou personne compétente
pour identifier les risques de chute existants et
prévisibles, et qui a le pouvoir d'arrêter le travail
afin d'éliminer les risques.
Personne autorisée: personne assignée par
son employeur à travailler autour ou pouvant
être soumise à des dangers potentiels
dechuteexistants.
Compatibilité
Lors de la réalisation des connexions à la ligne
de vie autorétractable, éliminez toute possibilité
dedéroulement. Le déroulement se produit lorsqu'une
interférence entre un connecteur et le point de fixation
entraîne l'ouverture et le relâchement involontaires
dela barrière du connecteur.
Tous les connecteurs doivent être sélectionnés
et jugés compatibles avec le harnais par une
personne compétente.

16
Français
Toutes les barrières du connecteur doivent être
àfermeture automatique, à verrouillage automatique
et résister à une charge minimale de 3600lb (16 kN).
Voir le diagramme B, page7.
Limites
Dégagement de la chute : l'espace libre sous
la surface de travail doit être suffisant pour arrêter
une chute avant que l'utilisateur ne heurte le sol ou un
obstacle. Lors du calcul du dégagement de la chute,
tenez compte d'un facteur de sécurité MINIMUM
de 2 po (0,6 m), de la distance de décélération,
de la hauteur de l'utilisateur, de la longueur de la
longe/ligne de vie autorétractable, de l'étirement du
harnais, de la chute libre et de tous les autres facteurs
applicables.
Voir le diagramme A, page7.
ATTENTION! Le calcul du dégagement
en cas de chute présenté ci-dessous
se base sur la chute d'un travailleur
debout directement en ligne avec
lepointd'ancrage.
EXEMPLE DE CALCUL UNIQUEMENT.
Consultez toujours les instructions du
connecteur pour obtenir des informations
sur le dégagement spécifique au produit.
Chutes libres en balancement: avant l'installation
ou l'utilisation, prenez en compte l'élimination ou la
minimisation de tous les risques de chute. Les chutes
libres en balancement se produisent lorsque l'ancrage
n'est pas situé directement au-dessus de l'endroit
où la chute se produit. Travaillez toujours aussi près
que possible du point d'ancrage. Les chutes libres
en balancement augmentent considérablement la
probabilité de blessures graves ou de décès en cas
de chute.
AVERTISSEMENT!Éliminez la chute libre
en balancement dans la mesure du possible!
En cas de chute libre en balancement, il faut
toujours prévoir un dégagement supplémentaire.
Entretien, nettoyage
et stockage
Le nettoyage après utilisation est important pour
maintenir la sécurité et la longévité de la ligne de vie
autorétractable. Nettoyez totalement les saletés, la
corrosion et les contaminants duharnais avant et après
chaque utilisation. Si la ligne de vie autorétractable
ne peut pas être nettoyée avecdel'eau pure, utilisez
un savon doux et de l'eau, puis rincez et essuyez. Ne
nettoyez JAMAIS la ligne de vie autorétractable en
utilisant des substancescorrosives.
Lorsqu'il n'est pas utilisé ou pendant le transport,
stockez l'équipement dans un endroit où il ne sera pas
en contact avec la chaleur, la lumière, une humidité
excessive, des produits chimiques ou d'autres
éléments dégradants.
Installation et utilisation
AVERTISSEMENT!La ligne de vie
autorétractable de sangle Halo NE doit
JAMAIS être utilisée dans les applications du
bordd'attaque.
La chute libre n'est pas autorisée.
Évitez toujours le contact de la ligne de vie
avec des bords et des surfaces tranchants
ouabrasifs, aussi bien pendant l'utilisation
qu'en cas de chute.
Étape 1
Tous les composants des PFAS doivent être
sélectionnés et jugés compatibles avec ligne
de vie autorétractable Halo Web par une
personnecompétente.
Étape 2
Assurez-vous que la structure à laquelle la ligne
de vie autorétractable de sangle Halo est fixée, et
sur laquelle le travail est effectué, est exempte de
tout danger, y compris, mais sans s'y limiter, des
débris, de la pourriture, de la rouille, des bords
et surfaces tranchants ou abrasifs, ainsi que des
matières dangereuses.
■ Décélération
■Extension maximal du harnais
■Facteur de sécurité
■Chute libre en balancement
Distance maximale d'arrêt/
décélération:
100 - 310lb: 3pi (45-140 kg: 0,9 m)
311 - 420lb: 3,5pi (141-190 kg: 1,07 m)

17
Français
Étape 3
La ligne de vie autorétractable de sangleHalo peut
être utilisée avec le boîtier fixé au point d'ancrage
ou à l'anneau enD dorsal du harnais du travailleur.
La ligne de vie autorétractable doit toujours être
positionnée au niveau ou au-dessus de l'anneau
D dorsal du harnais ET au niveau ou en dessous
dupoint d'ancrage (en position debout).
Si vous utilisez la ligne de vie autorétractable
HaloWeb avec le crochet d'armature, le boîtier doit
toujours être fixé à l'anneau enD dorsal du harnais et
le crochet d'armature doit toujours être fixé à un point
d'ancrage structurel compatible.
Étape 4
Fixez le boîtier de la ligne de vie autorétractable de
sangle Halo au point d'ancrage ou à l'anneau en D
à l'aide du mousqueton fourni ou d'un dispositif
équivalent.
Étape 5
Assurez-vous que la totalité de l'arrimage sera
maintenue à tout moment. Ceci peut nécessiter
l'utilisation d'un système de protection contre les
chutes de secours ou supplémentaire.
Spécifications
Ligne de vie autorétractable
de classe1 (selon ANSI)
Force d'arrêt moyenne: 1150lb (5,11 kN)
Force d'arrêt maximale: 1350lb (6 kN)
Distance maximale d'arrêt/décélération:
100 - 310lb: 3pi (45-140 kg: 0,9 m)
311 - 420lb: 3,5pi (141-190 kg: 1,07 m)
Voir le diagramme A, page7.
Dégagement minimal requis en cas de chute:
100 - 310lb: 6,5pi (45-140 kg: 1,98 m)
311 - 420lb: 7pi (141-190 kg: 2,13 m)
Gamme de températures de service
permises: -40 °F à 130 °F (-40 °C to 54 °C)
N° de pièce Longueur Description
10900 11pi (3,35 m) Ligne de vie en toile, sommet pivotant, mousqueton, connecteur à mous-
queton en acier
10900-AR 11pi (3,35 m) Ligne de vie en toile, sommet pivotant, mousqueton, connecteur de crochet
d'armature en aluminium
10901 11pi (3,35 m) Ligne de vie en toile, sommet pivotant, mousqueton, connecteur de crochet
d'armature en acier
10999 11pi (3,35 m) *Ligne de vie double, sommet pivotant, support de ligne de vie autorétrac-
table double, connecteur à mousqueton en acier
10995 11pi (3,35 m) *Ligne de vie double, sommet pivotant, support de ligne de vie autorétrac-
table double, connecteur de crochet d'armature en acier
10997 11pi (3,35 m) *Ligne de vie en toile, sommet pivotant, support de ligne de vie autorétrac-
table double, connecteur de crochet d'armature en aluminium
Matériaux
HMPE, aluminium, acier, polyoléfine, polyester,
largeur 1po.
Voir les instructions pour le support
dela ligne de vie autorétractable double*
Voir l'image, page4
Point de connexion pour le sommet pivotant
Boîtier
Ligne de vie
Amortisseur
Connecteur
(illustration: mousqueton)

18
Français
Informations sur la sécurité
AVERTISSEMENT! Le fait de ne pas
comprendre et de ne pas respecter les règles
de sécurité peut entraîner des blessures
graves, voire mortelles. Les réglementations
incluses dans le présent document ne sont
pas exhaustives. Elles sont fournies à titre
de référence uniquement et ne sont pas
destinées à remplacer le jugement d'une
personne compétente ou sa connaissance
des normes fédérales ou nationales.
Ne modifiez pas l'équipement.
Ne faites pas un mauvais usage de l'équipement.
Les conditions du lieu de travail, y compris, mais
sans s'y limiter, les flammes, les produits chimiques
corrosifs, les chocs électriques, les objets tranchants,
les machines, les substances abrasives, les conditions
météorologiques et les surfaces inégales, doivent
être évaluées par une personne compétente avant de
choisir un équipement de protection contre leschutes.
L'analyse du lieu de travail doit prévoir les endroits où les
travailleurs effectueront leurs tâches, les itinéraires qu'ils
emprunteront pour atteindre leur travail et les risques
de chute potentiels et existants auxquels ils peuvent
être exposés. L'équipement de protection contre les
chutes doit être choisi par une personne compétente.
Les sélections doivent tenir compte de toutes les
conditions de travail potentiellement dangereuses. Tous
les équipements de protection contre les chutes doivent
être achetés neufs et dans un état non utilisé.
Les systèmes de protection contre les chutes doivent
être sélectionnés et installés sous la supervision
d'une personne compétente, puis utilisés de manière
conforme. Les systèmes de protection contre
les chutes doivent être conçus de manière à être
conformes à toutes les réglementations fédérales,
nationales et de sécurité. Les forces appliquées
aux ancrages doivent être calculées par une
personnecompétente.
Les harnais et les connecteurs choisis doivent être
conformes aux instructions du fabricant et être de
taille et de configuration compatibles. Les crochets,
mousquetons et autres connecteurs doivent être
choisis et appliqués de manière compatible. Tout
risque de désengagement doit être éliminé. Tous les
crochets et mousquetons doivent être à verrouillage
et fermeture automatiques, et ne doivent jamais être
reliés les uns aux autres.
Voir le diagramme B, page7.
Une procédure de sauvetage planifiée en cas de chute
est requise. Le plan de sauvetage doit être spécifique
au projet. Le plan de sauvetage doit permettre
aux employés de se sauver eux-mêmes, ou fournir
un moyen alternatif pour leur sauvetage rapide.
Rangez les équipements de secours dans un endroit
facilement accessible et clairement indiqué.
La formation des personnes autorisées à monter,
démonter, inspecter, entretenir, stocker et utiliser
correctement l'équipement doit être assurée par
une personne compétente. La formation doit inclure
la capacité à reconnaître les risques de chute,
à minimiser la probabilité des risques de chute et
à utiliser correctement les systèmes personnels
d'arrêt des chutes.
N'utilisez JAMAIS d'équipement de protection contre
les chutes, quel qu'il soit, pour suspendre, soulever,
soutenir ou hisser des outils ou des équipements,
à moins qu'il ne soit explicitement certifié pour une
telle utilisation.
Les équipements soumis à des forces d'arrêt de chute
doivent être immédiatement mis hors service.
L'âge, la condition physique et l'état de santé peuvent
avoir des conséquences graves pour le travailleur en
cas de chute. Consultez un médecin s'il y a des raisons
de douter de la capacité d'un utilisateur à résister et
à absorber en toute sécurité les forces d'arrêt des
chutes ou à effectuer le réglage de l'équipement.
Les femmes enceintes et les mineurs ne doivent pas
utiliser cet équipement.
Des dommages corporels peuvent survenir même
si l'équipement de sécurité antichute fonctionne
correctement. Une suspension prolongée après
unechute peut entraîner des blessures graves, voire
la mort. Utilisez des sangles de soulagement des
traumatismes pour réduire les effets du traumatisme
de la suspension.

19
Étiquettes
Voir les images, page6
Ligne de vie autorétractable HaloWeb
Classe 1
Ancrage à ou au-dessus de l'anneauD dorsal
AVERTISSEMENT
Ne convient pas à l'utilisation du bord d'attaque
Ligne de vie autorétractable
HALO
N° de pièce
N° de série
Date de fabrication:
N° de lot
AVERTISSEMENT Lisez les instructions fournies
avant toute utilisation. Le non-respect des instructions
peut entraîner des blessures graves, voire la mort.
Nemodifiez jamais le produit. Ce produit ne peut pas
être réparé.
UTILISATION La chute libre n'est pas autorisée.
La ligne de vie autorétractable doit toujours être
positionnée au niveau ou au-dessus de l'anneau D
dorsal du harnais. Évitez tout contact de la ligne de
vie avec des bords tranchants ou abrasifs, aussi bien
pendant le travail qu'en cas de chute. Assurez-vous que
la connexion à l'ancrage est correctement fixée avant
l'utilisation. Peut être utilisée comme composant d'un
PFAS dans les applicationsHLL. À n'utiliser que par des
utilisateurs formés. Un utilisateur au maximum.
Matériau de la ligne de vie: Sangle HMPE |
Longueur: 11pi
Plage de poids de l'utilisateur (y compris les outils
et l'équipement) et distance d'arrêt maximale:
ANSI: 130 - 310lb - 3pi
OSHA: 100 - 310lb - 3pi | 311 - 420lb - 3pi 6po
Force d'arrêt moyenne: 1150lb
Force d'arrêt maximale: 1350lb
Chute libre maximale: Non autorisé
Dégagement minimal requis en cas de chute:
100 - 310lb - 6pi 6po | 311 - 420lb - 7pi
Gamme de températures de service permises:
-40°F à 130°F
Type: SRL|SRL-P
INSPECTION Avant chaque utilisation, vérifiez
la fonction de verrouillage (tirez avec force pour
tester) et de rétraction. Vérifiez l'absence de signes
de déploiement, de défauts ou de dommages sur
le boîtier, la ligne de vie (inspectez-la sur toute sa
longueur), les connecteurs ou les pièces manquantes.
Assurez-vous de la présence et de la lisibilité de toutes
les étiquettes. Une inspection par une personne
compétente est requise au moins tous les 12 mois.
Retirez immédiatement l'appareil en cas d'échec de
l'inspection, ou si l'appareil est exposé à une chute.
Conçu et testé aux États-Unis.
Fabriqué à Taiwan.
12
Français
Inspection
Avant CHAQUE utilisation, inspectez la ligne de vie
autorétractable pour détecter toute défectuosité,
y compris, mais sans s'y limiter, de la corrosion,
de la déformation, des piqûres, des bavures, des
surfaces rugueuses, des bords tranchants, des
fissures, de la rouille, l'accumulation de peinture, tout
échauffement excessif, toute altération, des coutures
cassées, tout effilochage et des étiquettes manquantes
ou illisibles. Retirez IMMÉDIATEMENT le harnais du
service sivous trouvez des défauts ou des dommages,
ousivous êtes exposé à des forces d'arrêt de chute.
Veillez à ce que la zone de travail applicable soit
exempte de tout dommage, y compris, mais sans s'y
limiter, les débris, la pourriture, larouille, ladégradation,
les fissures et les matières dangereuses. Assurez-vous
que la zone de travail supporte les charges minimales
spécifiques à l'application, définies dans ce manuel.
Lazone detravail DOIT être stable.
Au moins tous les 12mois, une personne compétente
autre que l'utilisateur doit inspecter le harnais.
Les inspections DOIVENT être consignées dans
le registre d'inspection du manuel d'instructions
et sur l'étiquette de la grille d'inspection de
l'équipement. La personne compétente doit
apposer ses initiales dans la case correspondant
au mois et à l'année où l'inspection a eu lieu.
Voir le journal d'inspection, page9
Lors de l'inspection, tenez compte de toutes les
applications et de tous les risques auxquels la ligne
devie autorétractable a été soumise.
La durée de vie du produit est indéfinie tant qu'il
passe les inspections de préutilisation et de la
personnecompétente.
Ce journal d'inspection doit être spécifique à un
harnais. Des registres d'inspection distincts doivent
être utilisés pour chaque harnais. Tous les registres
d'inspection doivent être visibles et accessibles à tous
les utilisateurs à tout moment. Si l'équipement échoue
à l'inspection, il doit être jeté immédiatement.

20
Guardian
607 East Sam Houston Parkway South, Suite 800
Pasadena, TX 77503
USA guardianfall.com
[e-mail]
+   
Guardian® and its logo are registered trademarks of Pure Safety Group Inc. dba Guardian Fall in the US and other countries.
