Hamron 005608 User manual

005608
Instrukcja obsługi
(Tłumaczenie oryginalnej instrukcji)
Ważny! Przed użyciem uważnie przeczytaj instrukcję obsługi!
Zachowaj ją naprzyszłość.
DIODY LED
PL
Bruksanvisning i original
Viktigt! Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov.
LEDLAMPOR
SE
EN LEDS
Operating instructions
(Translation of the original instructions)
Important! Read the user instructions carefully before use.
Save them for future reference.
NO LEDLAMPER
Bruksanvisning
(Oversettelse av original bruksanvisning)
Viktig! Les bruksanvisningen nøye før bruk.
Ta vare på den for fremtidig bruk.

Värna om miljön!
Får inte slängas bland hushållssopor!
Denna produkt innehåller elektriska eller elektroniska
komponenter som ska återvinnas. Lämna produkten för
återvinning på anvisad plats, till exempel kommunens
återvinningsstation.
Rätten till ändringar förbehålles.
Vid eventuella problem, kontakta vår serviceavdelning på
telefon [phone].
www.jula.se
Verne om miljøet!
Må ikke kastes sammen med husholdningsavfallet! Dette
produktet må inneholder elektriske eller elektroniske
komponentersom skal gjenvinnes. Lever produkt till
gjenvinning på anvist sted, f.eks. kommunens miljøstation.
Med forbehold om endringer.
Ved eventuelle problemer kan du kontakte vår
serviceavdeling på telefon [phone].
www.jula.no
Dbaj o środowisko!
Nie wyrzucaj zuytego produktu wraz z odpadami
komunalnymi! Produkt zawiera elektryczne komponenty
mogące być zagroeniem dla środowiska i dla zdrowia.
Produkt naley oddać do odpowiedniego punktu
składowania lub przynieść go do jednego ze sklepów gdzie
przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary
tego samego rodzaju i w tej samej ilości.
Z zastrzeżeniem prawa do zmian.
W razie ewentualnych problemów skontaktuj się
telefonicznie z naszym działem obsługi klienta pod
numerem: 22 338 88 88.
www.jula.pl
Care for the environment!
Must not be discarded with household waste! This
product contains electrical or electronic components that
should be recycled. Leave the product for recycling at the
designated station e.g. the local authority's recycling
station.
Jula reserves the right to make changes. In the event of
problems, please contact our service department.
www.jula.com
Tillverkare/ Produsent/ Producenci/ Manufacturer
Distributör/ Distributør/ Dystrybutor/ Distributor
Jula Poland Sp. z o.o., ul.
Malborska 49, 03-286 Warszawa, Polska
Jula Norge AS, Solheimsveien 6–8,
1471 LØRENSKOG
20180530
© Jula AB
Jula AB, Box 363, 532 24 SKARA

1
2
1
2
3 4
3

4
5
6

7
8
9

10
11
12

13
14
15

16
17
18

19
20

SE
10
4. Originallampa monterad i strålkastarhölje
med metallstift.
BILD 2
VARNING!
• Kontrollera före montering att LED-
lampans ljusavgivande yta är ren.
• Titta inte in i ljusstrålen när LED-lampan
är tänd.
• Rör inte vid LED-lampans ljusavgivande
yta när LED-lampan är tänd.
OBS!
• Kontrollera före montering att LED-
lampan (speciellt lampglaset) är fri från
föroreningar, damm och skador.
Montera inte lampan i fordonet om den
är förorenad, dammig eller skadad.
• Drivdonen är vattentåliga och
värmetåliga. Undvik dock att montera
dem nära varma delar.
• Kontrollera före montering att lampan
är av korrekt typ.
• Koppla bort fordonets batteri innan
originallampan tas ut och LED-lampan
monteras.
VIKTIGT!
• Efter avslutad montering, kontrollera att
LED-strålkastarna fungerar normalt och
att inga varningar visas i fordonet.
• Kontrollera att strålkastarhöljenas
bakkåpor är korrekt monterade.
• Placera inte drivdonen nära varma delar.
• Var noga med att dra ledningarna så att
de inte påverkar andra ledningar.
• Vik eller böj inte ledningarna för hårt.
MONTERING (H1/H3)
OBS!
Följande instruktioner är endast vägledande.
TEKNISKA DATA
Eektiv ljusstyrka 1600 lm
Uteekt 16 W
Ingångsspänning 10 – 30 V
Livslängd 30000 tim
Färgtemperatur 6000 K
Spärrskiktstemperatur LED < 75 °C
BESKRIVNING
FUNKTIONER OCH EGENSKAPER
• Passiv kylning: Kylkropp och luftstyrning
• Material, hölje: Formgjuten aluminium
• Ersätter H1, H3, H7
FÖRPACKNINGSINNEHÅLL
2 st. (1 par) LED-lampor H7
2 st. drivdon
8 st. buntband
1 st. bruksanvisning
MONTERING
FÖRE MONTERING
Kontrollera att LED-lampan får plats i
strålkastarhöljet.
1. Nödvändigt utrymme för LED-lampa
monterad utanför bakkåpa
2. Nödvändigt utrymme för LED-lampa i
strålkastarhölje.
BILD 1
Kontrollera hur originallampan är monterad.
3. Originallampa monterad utanför
bakkåpa.

SE
11
MONTERING (H7)
OBS!
Följande instruktioner är endast vägledande.
Montering med kylkropp utanför
bakkåpan
1. Avlägsna kylkroppen från LED-lampan
H7 och ta ut originallampan. Montera
LED-lampan H7 på samma sätt som
originallampan var monterad (eventuellt
med låsring).
BILD 9
2. Dra ledningen ut genom
originalbakkåpan, sätt tillbaka bakkåpan
och skruva fast LED-lampans kylkropp
stadigt på LED-lampan.
BILD 10
3. Anslut samtliga kontakter och montera
drivdonet.
BILD 11
Montering med kylkropp inne i
strålkastarhöljet
1. Avlägsna kylkroppen från LED-lampan
H7 och ta ut originallampan. Montera
LED-lampan H7 på samma sätt som
originallampan var monterad (eventuellt
med låsring).
BILD 12
2. Dra åt kylkroppen stadigt medurs
(polen behöver inte förlängas) och sätt i
originalkontakten H7. Kontrollera att katod
och anod är anslutna med rätt polaritet.
BILD 13
3. För in drivdonet i strålkastarhöljet och
xera det på strålkastarhöljets insida. Sätt
tillbaka bakkåpan.
BILD 14
Montering med kylkropp inne i
strålkastarhöljet
1. Öppna strålkastarhöljets bakkåpa, ta ut
originallampan och ersätt den med LED-
lampan.
BILD 3
2. För H3, anslut minuspolens (katodens)
ringkabelsko till originalskruvhålet. För
H1, anslut minuspolens (katodens) ledare
till fordonets chassijord. Anslut därefter
originalplusstiften (anodstiften).
BILD 4
3. Anslut till originalkontakten. Montera
drivdonet med dubbelhäftande tejp och
sätt tillbaka bakkåpan.
BILD 5
Montering med kylkropp utanför
bakkåpan
1. Avlägsna kylkroppen från LED-lampan H1/
H3 och ta ut originallampan. Montera
LED-lampan H1/H3 på samma sätt som
originallampan var monterad (eventuellt
med låsring).
BILD 6
2. Dra ledningen ut genom
originalbakkåpan, sätt tillbaka bakkåpan
och skruva fast LED-lampans kylkropp
stadigt på LED-lampan.
BILD 7
3. För H3, anslut minuspolens (katodens)
ringkabelsko till originalskruvhålet. För
H1, anslut minuspolens (katodens) ledare
till fordonets chassijord. Anslut därefter
originalplusstiften (anodstiften). Fäst
drivdonet med dubbelhäftande tejp.
BILD 8

SE
12
MONTERING MED SPECIALADAPTER
(TYP C)
OBS!
Följande instruktioner är endast vägledande.
1. Lossa kylkroppen från LED-lampan H7 och
montera LED-lampan på adaptern.
BILD 19
2. Dra ut ledningen från adaptern, tryck
in adaptern i strålkastarhöljet (direkt i
reektorn på vissa modeller), vrid fast
kylkroppen (polförlängare kan behövas),
samt kontrollera att kylkropp och LED-
lampa har god kontakt och att kylkroppen
sitter stadigt.
BILD 20
FELSÖKNING
Kontrollera nedanstående poster om LED-
lamporna inte fungerar korrekt.
• Kontrollera att alla anslutningar är korrekt
utförda.
• Kontrollera att belysningsströmbrytaren är
tillslagen.
• Kontrollera att batteriet inte är urladdat.
MONTERING MED SPECIALADAPTER
(TYP A)
OBS!
Följande instruktioner är endast vägledande.
1. Lossa kylkroppen från LED-lampan H7 och
montera LED-lampan på adaptern.
BILD 15
2. Dra ut ledningen från adaptern, vrid
in adaptern i strålkastarhöljet (direkt i
reektorn på vissa modeller), vrid fast
kylkroppen (polförlängare kan behövas),
samt kontrollera att kylkropp och LED-
lampa har god kontakt och att kylkroppen
sitter stadigt.
BILD 16
MONTERING MED SPECIALADAPTER
(TYP B)
OBS!
Följande instruktioner är endast vägledande.
1. Lossa kylkroppen från LED-lampan H7 och
montera LED-lampan på adaptern.
BILD 17
2. Dra ut ledningen från adaptern, vrid
in adaptern i strålkastarhöljet (direkt i
reektorn på vissa modeller), vrid fast
kylkroppen (polförlängare kan behövas),
samt kontrollera att kylkropp och LED-
lampa har god kontakt och att kylkroppen
sitter stadigt.
BILD 18

NO
13
ADVARSEL!
• Kontroller før montering at LED-pærens
lysavgivende overate er ren.
• Ikke se inn i lysstrålen når LED-pæren er
tent.
• Ikke berør LED-pærens lysavgivende
overate når LED-pæren er tent.
MERK!
• Kontroller før montering at LED-pæren
(særlig pæreglasset) er fritt for
forurensninger, støv og skader. Ikke
monter pæren i kjøretøyet hvis den er
forurenset, støvet eller skadet.
• Drivenhetene er vann- og varme-
bestandige. Unngå imidlertid å montere
dem i nærheten av varme deler.
• Kontroller før montering at pæren er av
korrekt type.
• Koble fra kjøretøyets batteri før
originalpæren tas ut og LED-pæren
monteres.
VIKTIG!
• Kontroller etter avsluttet montering at
LED-frontlyktene fungerer normalt, og at
ingen advarsler vises i kjøretøyet.
• Kontroller at bakdekslene på
frontlyktdekslene er riktig montert.
• Ikke plasser drivenhetene i nærheten av
varme deler.
• Vær nøye med å trekke ledningene slik
at de ikke påvirker andre ledninger.
• Ikke brett eller bøy ledningene for hardt.
MONTERING (H1/H3)
MERK!
Følgende instruksjoner er bare veiledende.
TEKNISKE DATA
Eektiv lysstyrke 1600 lm
Uteekt 16 W
Inngangsspenning 10–30 V
Levetid 30 000 timer
Fargetemperatur 6000 K
Sperresjikttemperatur LED < 75 °C
BESKRIVELSE
FUNKSJONER OG EGENSKAPER
• Passiv kjøling: Kjøleenhet og luftstyring
• Materiale, deksel: Formstøpt aluminium
• Erstatter H1, H3, H7
INNHOLD I PAKKEN
2 stk. (1 par) LED-pærer H7
2 stk. drivenheter
8 stk. buntebånd
1 stk. bruksanvisning
MONTERING
FØR MONTERING
Kontroller at LED-pæren får plass i
frontlyktdekselet.
1. Nødvendig plass til LED-pære montert
utenfor bakdeksel
2. Nødvendig plass til LED-pære i
frontlyktdeksel.
BILDE 1
Kontroller hvordan originalpæren er montert.
3. Originalpære montert utenfor bakdeksel.
4. Originalpære montert i frontlyktdeksel
med metallstift.
BILDE 2

NO
14
MONTERING (H7)
MERK!
Følgende instruksjoner er bare veiledende.
Montering med kjøleenhet
utenfor bakdekselet
1. Fjern kjøleenheten fra LED-pæren H7 og ta
ut originalpæren. Monter LED-pæren H7
på samme måte som originalpæren var
montert (eventuelt med låsering).
BILDE 9
2. Trekk ledningen ut gjennom
originalbakdekselet, sett bakdekselet på
plass og skru LED-pærens kjøleenhet godt
fast på LED-pæren.
BILDE 10
3. Koble til samtlige kontakter og monter
drivenheten.
BILDE 11
Montering med kjøleenhet inne i
frontlyktdekselet
1. Fjern kjøleenheten fra LED-pæren H7 og ta
ut originalpæren. Monter LED-pæren H7
på samme måte som originalpæren var
montert (eventuelt med låsering).
BILDE 12
2. Skru til kjøleenheten med klokken (polen
trenger ikke å forlenges), og sett inn
originalkontakten H7. Kontroller at katode
og node er tilkoblet med riktig polaritet.
BILDE 13
3. Før drivenheten inn i frontlyktdekselet og
fest den på innsiden av frontlyktdekselet.
Sett bakdekselet på plass igjen.
BILDE 14
Montering med kjøleenhet
inne i frontlyktdekselet
1. Åpne bakdekselet på frontlyktdekselet,
ta ut originalpæren og erstatt den med
LED-pæren.
BILDE 3
2. For H3 koble minuspolens (katodens)
ringkabelsko til originalskruehullet. For
H1 koble minuspolens (katodens) leder til
kjøretøyets chassisjord. Koble deretter til
originalplusspinnen (anodepinnen).
BILDE 4
3. Koble til originalkontakten. Monter
drivenheten med dobbeltsidig teip og sett
bakdekselet på plass igjen.
BILDE 5
Montering med kjøleenhet utenfor
bakdekselet
1. Fjern kjøleenheten fra LED-pæren H1/
H3 og ta ut originalpæren. Monter
LED-pæren H1/H3 på samme måte som
originalpæren var montert (eventuelt
med låsering).
BILDE 6
2. Trekk ledningen ut gjennom
originalbakdekselet, sett bakdekselet på
plass og skru LED-pærens kjøleenhet godt
fast på LED-pæren.
BILDE 7
3. For H3 koble minuspolens (katodens)
ringkabelsko til originalskruehullet. For
H1 koble minuspolens (katodens) leder til
kjøretøyets chassisjord. Koble deretter til
originalplusspinnen (anodepinnen). Fest
drivenheten med dobbeltsidig teip.
BILDE 8

NO
15
MONTERING MED SPESIALADAPTER
(TYPE C)
MERK!
Følgende instruksjoner er bare veiledende.
1. Fjern kjøleenheten fra LED-pæren H7 og
monter LED-pæren på adapteren.
BILDE 19
2. Dra ut ledningen fra adapteren, trykk
adapteren inn i frontlyktdekselet (direkte
i reektoren på visse modeller), vri fast
kjøleenheten (polforlenger kan være
nødvendig) samt kontroller at kjøleenhet
og LED-pære har god kontakt og at
kjøleenheten er godt festet.
BILDE 20
FEILSØKING
Kontroller punktene nedenfor hvis LED-pærene
ikke fungerer som de skal.
• Kontroller at alle tilkoblinger er korrekt
utført.
• Kontroller at lysbryteren er i påslått
posisjon.
• Kontroller at batteriet ikke er utladet.
MONTERING MED SPESIALADAPTER
(TYPE A)
MERK!
Følgende instruksjoner er bare veiledende.
1. Fjern kjøleenheten fra LED-pæren H7 og
monter LED-pæren på adapteren.
BILDE 15
2. Dra ut ledningen fra adapteren, vri
adapteren inn i frontlyktdekselet (direkte
i reektoren på visse modeller), vri fast
kjøleenheten (polforlenger kan være
nødvendig) samt kontroller at kjøleenhet
og LED-pære har god kontakt og at
kjøleenheten er godt festet.
BILDE 16
MONTERING MED SPESIALADAPTER
(TYPE B)
MERK!
Følgende instruksjoner er bare veiledende.
1. Fjern kjøleenheten fra LED-pæren H7 og
monter LED-pæren på adapteren.
BILDE 17
2. Dra ut ledningen fra adapteren, vri
adapteren inn i frontlyktdekselet (direkte
i reektoren på visse modeller), vri fast
kjøleenheten (polforlenger kan være
nødvendig) samt kontroller at kjøleenhet
og LED-pære har god kontakt og at
kjøleenheten er godt festet.
BILDE 18

PL
16
4. Oryginalna lampa zamontowana
wobudowie metalowym kołkiem.
RYS. 2
OSTRZEŻENIE!
• Przed montażem sprawdź, czy
powierzchnia emitująca światło diody
LED jest czysta.
• Nie patrz w wiązkę światła, gdy dioda
LED jest włączona.
• Nie dotykaj powierzchni emitującej
światło, gdy dioda LED jest włączona.
UWAGA!
• Przed montażem sprawdź, czy
powierzchnia emitująca światło diody
LED (zwłaszcza klosz) nie jest brudna,
zakurzona ani uszkodzona. Nie montuj
diody wpojeździe, jeśli jest ona brudna,
zakurzona lub uszkodzona.
• Stateczniki są odporne na wodę iwysokie
temperatury. Unikaj jednak montowania
ich wpobliżu gorących elementów.
• Przed montażem upewnij się, że dioda
jest właściwego typu.
• Odłącz akumulator pojazdu przed
wyciągnięciem oryginalnej lampy
imontażem diody LED.
WAŻNE!
• Po zakończeniu montażu sprawdź, czy
reektory LED działają normalnie inie
świecą się żadne kontrolki ostrzegawcze
wpojeździe.
• Sprawdź, czy tylne obudowy reektorów
są poprawnie zamontowane.
• Nie umieszczaj stateczników wpobliżu
gorących elementów.
• Pamiętaj o poprowadzeniu przewodów
wtaki sposób, by nie zakłócały
przebiegu innych przewodów.
• Nie wyginaj ani nie zaginaj przewodów
zbyt mocno.
DANE TECHNICZNE
Duże natężenie światła 1600lm
Moc wyjściowa 16W
Napięcie wejściowe 10–30 V
Czas eksploatacji 30000h
Temperatura barwowa 6000K
Temperatura warstwy ochronnej LED < 75°C
OPIS
FUNKCJE I WŁAŚCIWOŚCI
• Chłodzenie pasywne: Radiator iregulacja
powietrza
• Materiał, obudowa: Odlewane aluminium
• Zastępują H1, H3 i H7
ZAWARTOŚĆ OPAKOWANIA
2szt. Diody LED H7 (1 para)
2 stateczniki
8 opasek zaciskowych
1instrukcja obsługi
MONTAŻ
PRZED MONTAŻEM
Sprawdź, czy dioda LED znajduje się we
właściwym miejscu wobudowie reektora.
1. Potrzebne miejsce na diodę LED przy
montażu poza tylną obudową
2. Potrzebne miejsce na diodę LED
wobudowie reektora.
RYS. 1
Sprawdź, jak zamontowana jest oryginalna
lampa.
3. Oryginalna lampa zamontowana poza
tylną obudową.

PL
17
do oryginalnego otworu na śruby.
Wprzypadku H1 podłącz przewód
ujemnego bieguna (katody) do
uziemienia podwozia pojazdu.
Następnie podłącz oryginalną końcówkę
bieguna dodatniego (anodę). Zamocuj
stateczniktaśmą dwustronną.
RYS. 8
MONTAŻ (H7)
UWAGA!
Podane instrukcje mają charakter wyłącznie
orientacyjny.
Montaż zradiatorem poza tylną
obudową
1. Usuń radiator zdiody LED H7 iwyjmij
oryginalną lampę. Zamontuj diodę LED H7
wtaki sam sposób, jak była zamontowana
oryginalna lampa (ewentualnie używając
pierścienia blokującego).
RYS. 9
2. Wyjmij przewód zoryginalnej tylnej
obudowy, załóż tylną obudowę
zpowrotem imocno dokręć radiator do
diody LED.
RYS. 10
3. Podłącz wszystkie złącza izamontuj
statecznik.
RYS. 11
Montaż zradiatorem wewnątrz
obudowy reektora
1. Usuń radiator zdiody LED H7 iwyjmij
oryginalną lampę. Zamontuj diodę LED H7
wtaki sam sposób, jak była zamontowana
oryginalna lampa (ewentualnie używając
pierścienia blokującego).
RYS. 12
MONTAŻ (H1/H3)
UWAGA!
Podane instrukcje mają charakter wyłącznie
orientacyjny.
Montaż zradiatorem wewnątrz
obudowy reektora
1. Otwórz tylną obudowę reektora, wyjmij
oryginalną lampę iwymień ją na diodę
LED.
RYS. 3
2. Wprzypadku H3 podłącz końcówkę
kablową ujemnego bieguna (katody) do
oryginalnego otworu na śruby. Wprzypadku
H1 podłącz przewód ujemnego bieguna
(katody) do uziemienia podwozia pojazdu.
Następnie podłącz oryginalną końcówkę
bieguna dodatniego (anodę).
RYS. 4
3. Podłącz do oryginalnego złącza. Zamontuj
statecznik taśmą dwustronną izałóż
zpowrotem tylną obudowę.
RYS. 5
Montaż zradiatorem poza tylną
obudową
1. Usuń radiator zdiody LED H1/H3 iwyjmij
oryginalną lampę. Zamontuj diodę
LED H1/H3 wtaki sam sposób, jak
była zamontowana oryginalna lampa
(ewentualnie używając pierścienia
blokującego).
RYS. 6
2. Wyjmij przewód zoryginalnej tylnej
obudowy, załóż tylną obudowę
zpowrotem imocno dokręć radiator do
diody LED.
RYS. 7
3. Wprzypadku H3 podłącz końcówkę
kablową ujemnego bieguna (katody)

PL
18
2. Wyciągnij przewód zprzejściówki,
wkręć adapter do obudowy reektora
(bezpośrednio wreektorze wniektórych
modelach), dokręć radiator (może być
konieczne przedłużenie biegunów) oraz
sprawdź, czy radiator idioda LED dobrze
przylegają, aradiator jest stabilnie
zamontowany.
RYS. 18
MONTAŻ ZE SPECJALNĄ
PRZEJŚCIÓWKĄ (TYP C)
UWAGA!
Podane instrukcje mają charakter wyłącznie
orientacyjny.
1. Wyciągnij radiator zdiody LED H7
izamontuj diodę LED do przejściówki.
RYS. 19
2. Wyciągnij przewód zprzejściówki,
wciśnij adapter do obudowy reektora
(bezpośrednio wreektorze wniektórych
modelach), dokręć radiator (może być
konieczne przedłużenie biegunów) oraz
sprawdź, czy radiator idioda LED dobrze
przylegają, aradiator jest stabilnie
zamontowany.
RYS. 20
WYKRYWANIE USTEREK
Sprawdź poniższe punkty, jeśli diody LED nie
działają prawidłowo.
• Sprawdź, czy wszystkie podłączenia zostały
prawidłowo wykonane.
• Sprawdź, czy przełącznik oświetlenia
znajduje się wpołożeniu włączonym.
• Sprawdź, czy akumulator nie jest
rozładowany.
2. Mocno dokręć radiator wprawo (nie
ma konieczności przedłużania bieguna)
iwłóż oryginalny wtyk H7. Sprawdź, czy
katoda ianoda są podłączone zgodnie
zbiegunami.
RYS. 13
3. Wprowadź statecznik do obudowy
reektora izamocuj go po wewnętrznej
stronie obudowy reektora. Załóż z
powrotem tylną obudowę.
RYS. 14
MONTAŻ ZE SPECJALNĄ
PRZEJŚCIÓWKĄ (TYP A)
UWAGA!
Podane instrukcje mają charakter wyłącznie
orientacyjny.
1. Wyciągnij radiator zdiody LED H7
izamontuj diodę LED do przejściówki.
RYS. 15
2. Wyciągnij przewód zprzejściówki,
wkręć adapter do obudowy reektora
(bezpośrednio wreektorze wniektórych
modelach), dokręć radiator (może być
konieczne przedłużenie biegunów) oraz
sprawdź, czy radiator idioda LED dobrze
przylegają, aradiator jest stabilnie
zamontowany.
RYS. 16
MONTAŻ ZE SPECJALNĄ
PRZEJŚCIÓWKĄ (TYP B)
UWAGA!
Podane instrukcje mają charakter wyłącznie
orientacyjny.
1. Wyciągnij radiator zdiody LED H7
izamontuj diodę LED do przejściówki.
RYS. 17

EN
19
WARNING!
• Check before assembling that the LED
bulb’s light emitting surface is clean.
• Do not look into the beam when the LED
bulb is on.
• Do not touch the LED bulb’s light emitting
surface when the LED bulb is on.
NOTE:
• Check before tting that the LED bulb
(especially the bulb glass) is free of
contamination, dust and damage.
Do not t the bulb in the vehicle if it
is contaminated, dusty or damaged.
• The ballast is waterproof and heat
resistant. However, avoid tting them
close to hot parts.
• Check that the bulb is of the right type
before tting.
• Disconnect the vehicle’s battery before
removing the original bulb and tting
the LED bulb.
IMPORTANT:
• Once installation is complete, check that
the LED headlight works as normal and
that no warnings are shown in the
vehicle.
• Check that the headlight casing’s rear
covers are installed correctly.
• Do not position the ballast close to hot
parts.
• Make sure to route the wiring so that it
does not aect other wiring.
• Do not bend the wiring too sharply.
INSTALLATION (H1/H3)
NOTE:
The following instructions are only a guide.
TECHNICAL DATA
Eective brightness 1600 lm
Output 16W
Input voltage 10V – 30V
Life span 30,000 hours
Colour temperature 6000 K
Barrier temperature LED <75 °C
DESCRIPTION
FUNCTIONS AND FEATURES
• Passive cooling: Heatsink and air guiding
• Material, casing: Die-cast aluminium
• Replaces H1, H3, H7
PACKAGING CONTENTS
2 (1 pair) LED bulbs H7
2 ballasts
8 cable ties
1copy of operating instructions
ASSEMBLY
BEFORE ASSEMBLY
Check that the LED-lamp ts into the headlight
casing.
1. Requisite space for LED bulb tted outside
the rear cover.
2. Requisite space for LED bulb in headlight
casing.
FIG. 1
Check how the original bulb is tted.
3. Original bulb tted outside the rear cover.
4. Original bulb tted in headlight casing
with metal pins.
FIG. 2

EN
20
INSTALLATION (H7)
NOTE:
The following instructions are only a guide.
Fitting with the heatsink outside
the rear cover
1. Remove the heatsink from the LED bulb
H7 and remove the original lamp. Fit
the LED bulb H7 in the same way as the
original lamp was tted (possibly with a
lock ring).
FIG. 9

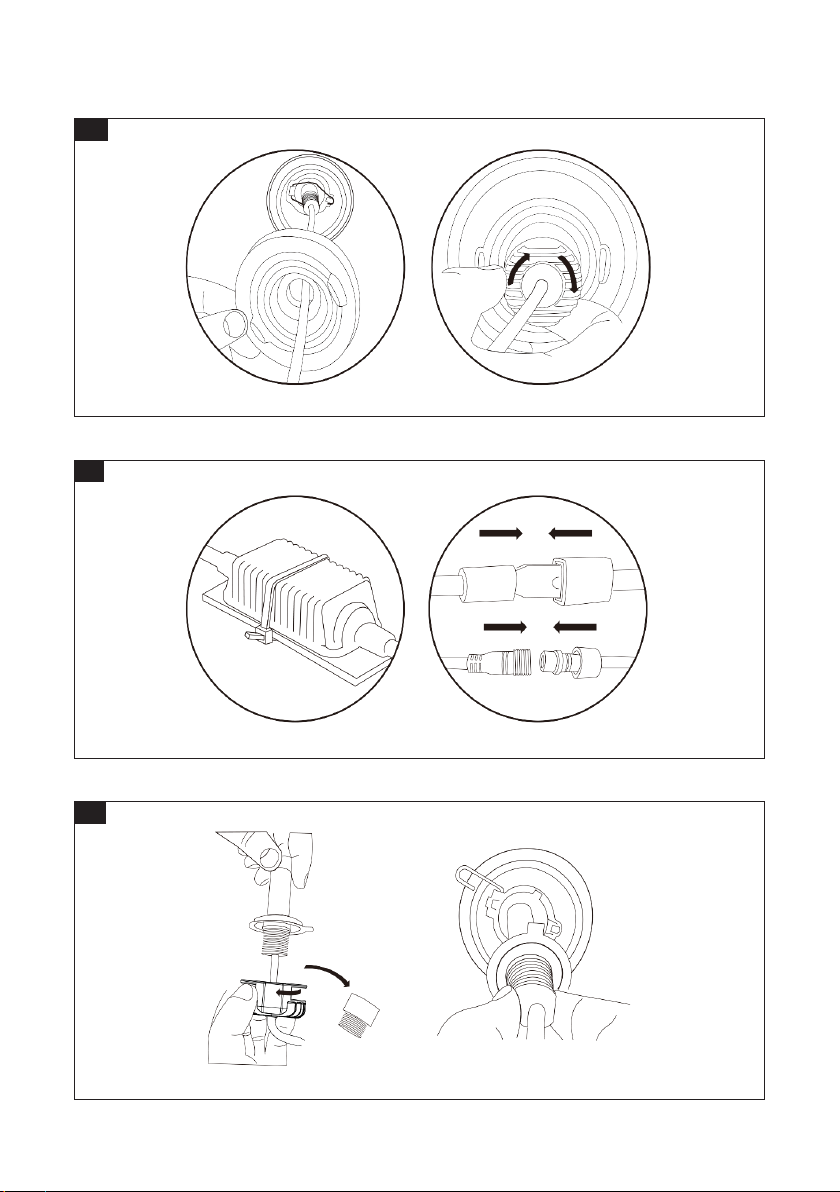

2. Route the wiring out through the original
rear cover, ret the rear cover and screw
on the LED bulb’s heatsink rmly on the
LED bulb.
FIG. 10
3. Connect all connectors and t the ballast.
FIG. 11
Fitting with the heatsink inside
the headlight casing
1. Remove the heatsink from the LED bulb
H7 and remove the original lamp. Fit
the LED bulb H7 in the same way as the
original lamp was tted (possibly with a
lock ring).
FIG. 12
2. Tighten the heatsink rmly clockwise (the
terminal does not need to be extended)
and insert the original connector H7.
Check that the cathode and anode are
connected with the right polarity.
FIG. 13
3. Insert the ballast in the headlight
casing and secure it on the inside of the
headlight casing. Ret the rear cover.
FIG. 14
Fitting with the heatsink inside
the headlight casing
1. Open the headlight casing’s rear cover,
remove the original bulb and replace it
with the LED bulb.
FIG. 3
2. For H3, connect the negative terminal’s
(cathode) ring cable lug to the original
screw hole. For H1, connect the negative
terminal’s (cathode) cable to the vehicle’s
chassis ground. Now connect the original
positive terminal (anode pin).
FIG. 4
3. Connect to the original connector. Fit the
ballast with double sided tape and ret
the rear cover.
FIG. 5
Fitting with the heatsink outside
the rear cover
1. Remove the heatsink from the LED bulb
H1/H3 and remove the original lamp. Fit
the LED bulb H1/H3 in the same way as
the original lamp was tted (possibly with
a lock ring).
FIG. 6
2. Route the wiring out through the original
rear cover, ret the rear cover and screw
on the LED bulb’s heatsink rmly on the
LED bulb.
FIG. 7
3. For H3, connect the negative terminal’s
(cathode) ring cable lug to the original
screw hole. For H1, connect the negative
terminal’s (cathode) cable to the vehicle’s
chassis ground. Now connect the original
positive terminal (anode pin). Secure the
ballast with double-sided tape.
FIG. 8
