Helvex Futura RM-7 User manual

RM7-6 Futura
Hola soy Fluxy, te
ayudaré a instalar
tu producto.

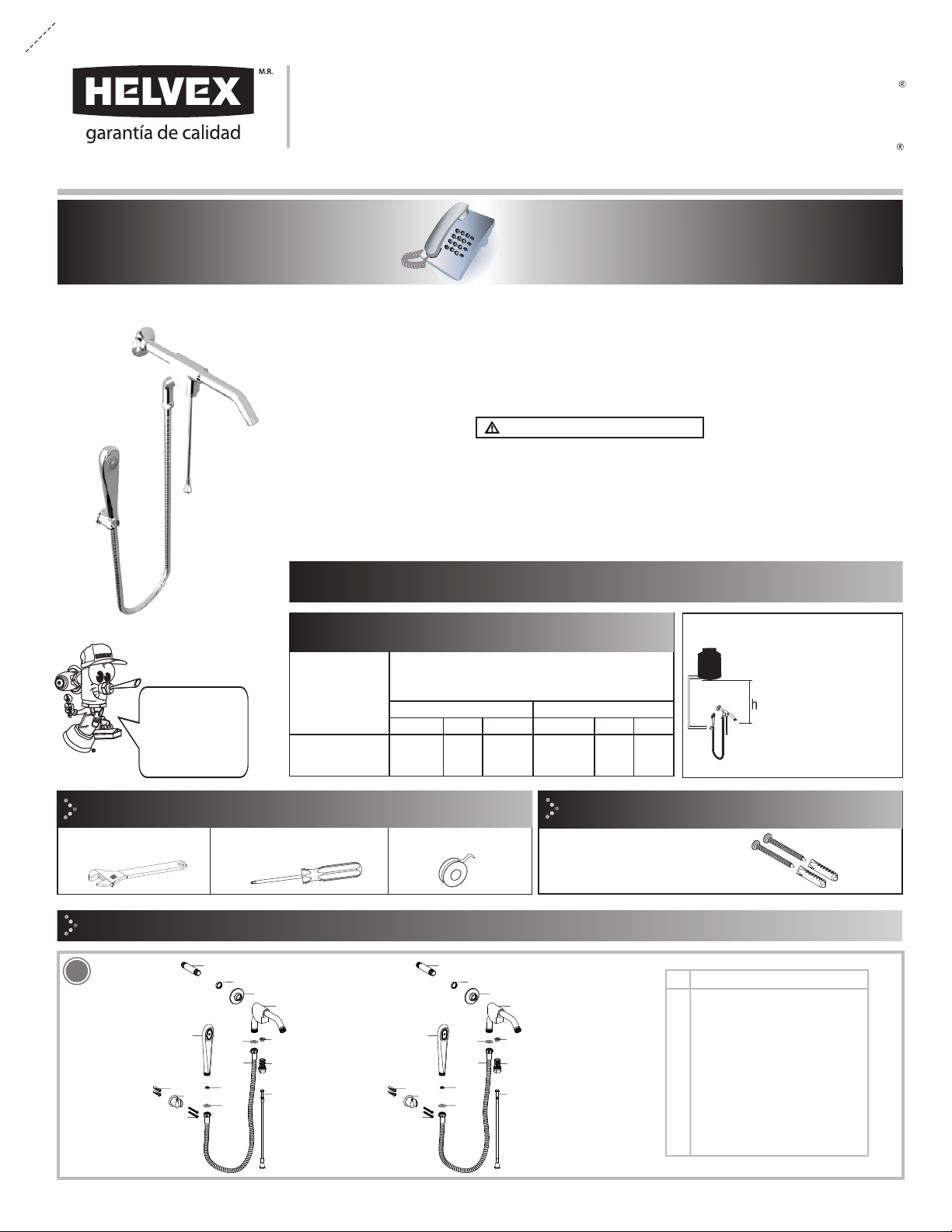

INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
1-07-0221-8
Hi I'm Fluxy, I'll
help you to install
your product.
Herramienta Requerida / Required Tools
perico teflón
plumber tape
adjustable wrench
desarmador de cruz
screw driver taquete No. 3 y pija 10-16 x 2”
dowel No. 3 and cock 10-16 x 2"
[email protected]
Original Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 5815 y 5913
Service:
53 33 94 21
01 800 890 0594
[email protected]
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tube is equivalent
to (0,1 kg/cm²) [1,42
PSI].
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
ADVERTENCIA / WARNING
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
guide applies to the product in any finish.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Requerimientos de Instalación
Installation Requirements
RM-7 0,2 2,84 19,6
Requerimientos de Instalación
Installation Requirements
Modelo / Model Mínima / Minimum Máxima / Maximum
kg/cm² PSI kPa kg/cm² PSI kPa
6,0 85,3 588,3
Para el correcto funcionamiento de éstos productos, se
recomiendan las siguientes presiones:
For the correct operation of these products, the following
pressures are recommended:
RM7-6
Regadera Manual con Desviador
/ Hand Shower with Diverter
RM-7 Futura
Regadera Manual con Desviador 6 l
/1,5 gal Hand Shower with Diverter
Accesorios Incluidos
/ Included Accessories
1,0 14,2 98,06 6,0 85,3 588,3
Componentes / Components
1
2
3
4
5
6
9
11
13 14
15
10
8
1
2
3
4
5
6
12
13 14
15
10
8
1 Niple Regadera / Nipple shower
2 Empaque / Gasket
3 Chapetón / Escutcheon
4 Cuerpo Regadera / Showerhead Body
5 Tapón Guía / Plug Guide
6 Casquillo Desviador / Diverter Shell
8 Manguera Flexible / Flexible Hose
9 Varilla Desviador / Diverter Rod
11 Economizador / Economizer
10 Regadera Manual / Hand Shower
No. Descripción / Description
12 Economizador 6 l / 1,5 gal Economizer
13 Taquetes / Anchors
14 Soporte / Support
15 Pijas / Lag Screws
RM-7 RM7-6
1
7
7
7
9
7
7 Empaque Manguera / Hose Gasket

2
678
45
3Presente el soporte y marque. Perfore
las marcas con broca de Ø 5/16” para
concreto (no incluida). / Drill with Ø
5/16" drill bit for concrete (not
included). Present support and mark.
Inserte los taquetes (incluidos) en los
barrenos. / Insert anchors (included)
into the holes.
Fije el soporte con las pijas
(incluidas). / Secure the bracket with
lag screws (included).
Purgue la línea de la alimentación y
enrosque el cuerpo regadera al niple.
Purge the supply line and screw the
body shower.
pijas
(incluidas)
las screw
(included)
soporte
bracket
Enrosque el conector a la alimentación
e inserte el chapetón con empaque. /
Screw the connector to water supply
line and insert the escutcheon with
gasket.
alimentación
supply
conector
connector
Coloque teflón en las
uniones roscadas.
Place plumber tape
around threaded joints
Coloque teflón en las
uniones roscadas.
Place plumber tape
around threaded joints
cuerpo regadera
body shower
varilla con
tapón guía
diverter rod
cap
taquete
anchors
chapetón con
empaque
escutcheon
with gasket
1/2”-14 NPT
Desenrosque la varilla con tapón
desviador / Unscrew the diverter rod
cap.
NPT
FFL
regadera
(no incluida)
shower
(not included)
Se recomienda que la
instalación sea totalmente
rígida.
It is recommended that the
installation is completely
rigid.
(Nivel de Piso Terminado)
(Finished Floor Level)
*70 cm
(27,5”)
*120 cm
(47,2”)
cuerpo mezclador
(no incluido)
mixer body
(not included)
2
Instalación General
*Recommended Dimmensions
*Medidas Recomendadas
/ General Installation
FFL
*130cm-140cm
(51,1”-55,1”)
*190 cm
(74,8”)
*20 cm
(7,8”)
NPT
(Nivel de Piso Terminado)
(Finished Floor Level)

910
3
11
12
Operación / Operation
13
Limpieza / Cleaning
Enrosque el cabezal a la manguera. / Screw the hand shower
to the hose.
cabezal
hand shower
Enrosque la manguera y la varilla con tapón guía. / Screw the
hose and the rod with the guide cap.
empaque
gasket
Asegúrese que el empaque y el
tapón guía estén colocados.
Make sure the gasket and the
guide cap are in place.
tapón guía
guide cap
manguera
(incluida)
hose
(included)
Asegúrese que el
economizador y el empaque
estén colocado.
Make sure the flow regulator
and the gasket are placed.
regadera
(no incluida)
shower
(not included)
mod. H-500
Coloque teflón en las uniones
roscadas.
Place plumber tape around threaded
joints
Instale su regadera (no incluida), se recomienda el modelo
H-500. / Install your shower (not included), the model H-500
is recommended.
Abra la línea de alimentación principal. Para abrir, cerrar y
regular la temperatura del agua, gire los manerales (no
incluidos). / Open the main supply line. To open, close and
regulate the water temperature, operate handles (not included).
Desenrosque el cabezal para limpiar el economizador a chorro de agua con un cepillo suave y coloque nuevamente. Retire el tornillo y
limpie el plato a chorro de agua y con un cepillo, vuelva a ensamblar. / Unscrew the hand shower to clean the flow regulator with water jet
and a soft brush then reassemble. Remove the screw and plate, then clean with water jet and a soft brush. Reasemble.
economizador
regulator
manguera
hose tornillo
screw
plato
plate
empaque
gasket
difusor
diffuser
o´ring
empaque
gasket
Nota: Para garantizar el correcto funcionamiento de su producto, no retire el economizador.
Note: To guarantee the correct operation of your product, do not remove the economizer.

01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Nota: Vea nuestros tips en la pag. www.helvex.com.mx
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Note: See our tips on: www.helvex.com.mx
Recomendaciones de Limpieza / Cleaning Recommendations
4
Posibles Causas y Soluciones / Troubleshooting
El economizador está sucio. /
The flow regulator is dirty.
Desarme la regadera y limpie el economizador a chorro de agua
(”Limpieza” Pag. 3, paso 13). / Disassemble the shower and clean
the flow regulator with water jet (”Cleaning” Page 3, step 13).
Existe poco flujo de agua.
/ There is some water flow.
Problema / Problem Causas / Causes Solución / Solutions
No se colocó cinta teflon en las uniones. /
No place teflon tape on the joints.
Colocar cinta teflón en las uniones (Pag. 2, paso 6). /
Place plumber tape on the joints. (Page 2, step 6).
Hay fuga en las conexiones.
/ There are leaks in the
connections.
Baja presión. /
Low pressure.
Verifique que la presión mínima de operación sea la correcta (Pag. 1). /
Verify that the minimum operating preasure is correct (Page 1).
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Del. Azcapotzalco, C. P. 02300, Ciudad de México.
