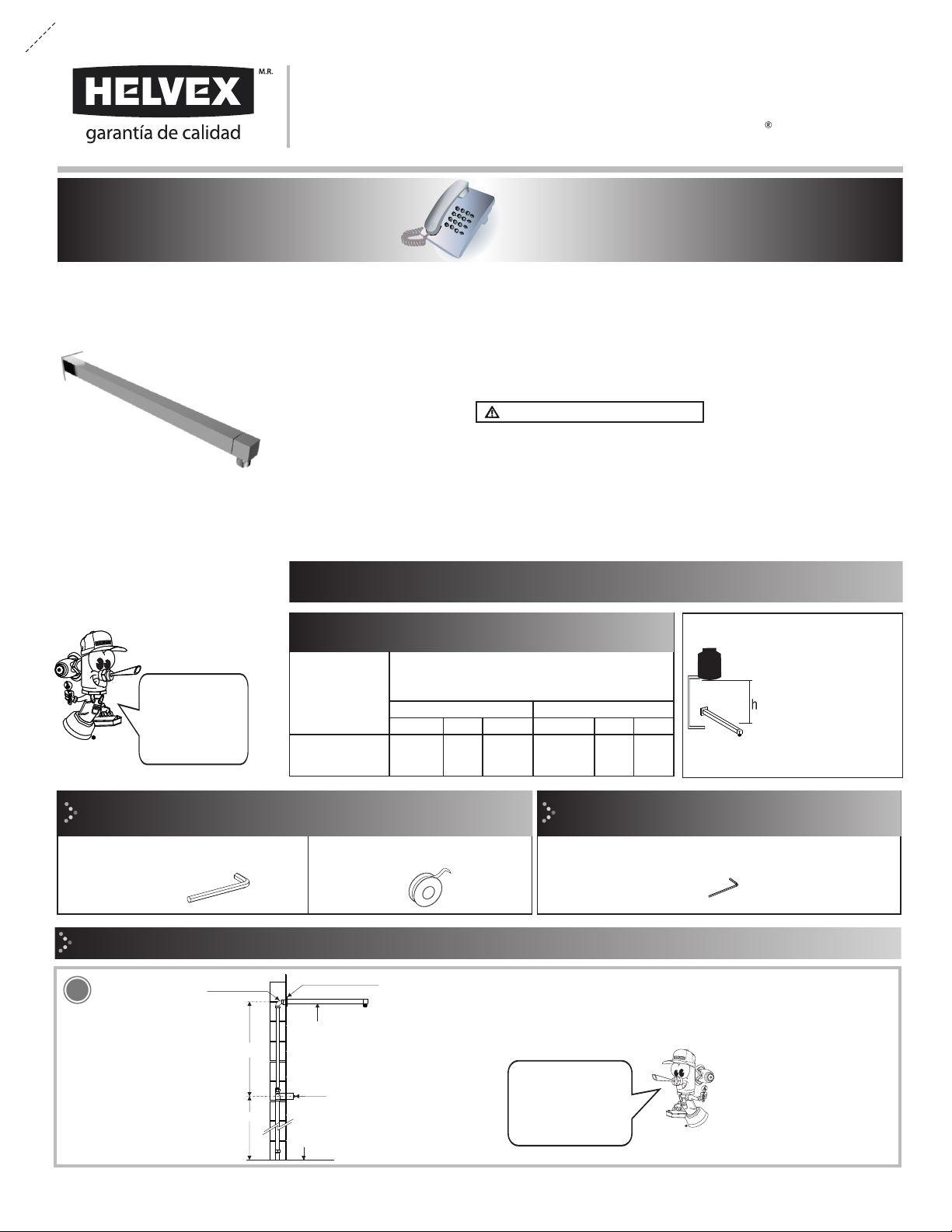

Helvex Kubica TR-036 User manual

Brazo, Chapetón y Conector /
Arm, Escutcheon and Connector
TR-036Kúbica
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
*Recommended Dimmensions
*Medidas Recomendadas
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
1-07-0394-6
Hi I'm Fluxy, I'll
help you to install
your product.
1
Herramienta Requerida
llave allen 3/8” teflón
/ Required Tools
plumber tape
3/8” allen wrench 5/64” allen wrench
Herramienta Incluida en su Producto
/ Tools Included in your Product
llave allen 5/64”
Requerimientos de Instalación / Installation Requirements
Se recomienda que la
instalación sea
totalmente rígida.
It is recommended that
the installation is
completely rigid.
NPT
*70 cm
*120 cm
cuerpo mezclador
(no incluido)
brazo
(Nivel de Piso Terminado)
mixer body
(not included)
arm
(Finished Floor Level)
chapetón
escutcheon
instalación rígida
rigid installation
[email protected]
Original Spare Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 5815 y 5913
Service:
53 33 94 21
01 800 890 0594
[email protected]
Cada metro de altura de
su producto a la base del
tinaco equivalen a (0,1
kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tube is equivalent
to (0,1 kg/cm²) [1,42
PSI].
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
guide applies to the product in any finish.
Requerimientos de Instalación
Installation Requirements
TR-036 0,20 2,84 19,6
Requerimientos de Instalación
Installation Requirements
Modelo / Model Mínima / Minimum Máxima / Maximum
kg/cm² PSI kPa kg/cm² PSI kPa
6,0 85,3 588,3
Para el correcto funcionamiento de éste producto, se
recomienda la siguiente presión:
For the correct operation of this product, the following
pressures are recommended:
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
ADVERTENCIA / WARNING
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.

01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
Recomendaciones de Limpieza / Cleaning Recommendations
Posibles Causas y Soluciones / Troubleshootings
Problem a Causa Solución
Fuga en la conexión brazo.
/ Leaks in arm connection.
No se colocó cinta teflón en las uniones. / Plumber tape is
not placed around the joints.
Colocar cinta teflón en cada unión. (Pag. 2 paso 3, 5 y 6). /
Place plumb er tape at each joint. (Page 2, step 3, 5 and 6).
E n r osque el c o nect o r a l a
alimentación y apriete firmemente
con la llave allen. / Screw connector to
supply pipe and tighten with allen
wrench.
Inserte el chapetón en el brazo. / Insert the
escutcheon on the arm.
Instalación Brazo / Arm Installation
Retire el conector. / Remove the
connector. 4
3
2
alimentación
supply piper
conector
connector
(no incluida)
(not included)
Ø 1/2”-14 NPT
Colocar teflón
en las uniones
roscadas.
Place plumber
tape around
threaded joints.
chapetón
escutcheon
brazo
arm
Coloque teflón en las uniones roscadas y enrosque el brazo en el
conector, deslice el chapetón hasta la pared y sujételo con el
opresor. / Place plumber tape around threaded joints and screw
the arm in the connector, slide the escutcheon to the wall and
secure with the set screw.
5
brazo
arm
chapetón
escutcheon
5/64” allen wrench
(included)
llave allen 5/64” (incluida)
conector
connector
opresor
set screw
Enrosque el conector al brazo de la regadera (incluido). / Screw
the connector to the shower arm (included).
6
brazo
arm
conector (incluido)
connector (included)
llave allen 3/8”
3/8” allen wrench
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Del. Azcapotzalco, C. P. 02300, Ciudad de México.
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado Internacional
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Visit our pages www.helvex.com.mx for Mexico and www.helvex.com
for the International market.
