HMS MP6548 User manual

MP6548

Uwagi dotyczące bezpieczeństwa
1. Przed pierwszym użyciem należy zapoznać się dokładnie z instrukcją i zachować ją na
przyszłość.
2. Należy uwzględnić wszystkie ostrzeżenia i środki ostrożności łącznie z etapami montażu.
Z maszyny można korzystać jedynie zgodnie z jej przeznaczeniem.
3. Mając na względzie własne bezpieczeństwo, produkt należy zmontować i użytkować
zgodnie z niniejszą instrukcją. Należy poinformować wszelkich innych użytkowników o
zasadach bezpiecznego użytkowania.
4. Należy chronić urządzenie przed dostępem dzieci i zwierząt. Dzieci nie powinny
przebywać w pobliżu maszyny bez nadzoru. Maszynę może montować i użytkować
jedynie osoba dorosła.
5. Przed rozpoczęciem jakiegokolwiek programu ćwiczeń należy skonsultować się z
lekarzem. Jest to niezbędne zwłaszcza w przypadku osób mających problemy zdrowotne
lub przyjmujących lekarstwa mogące wpływać na tętno, ciśnienie krwi lub poziom
cholesterolu.
6. Należy uważnie obserwować swój organizm. W przypadku wystąpienia jakichkolwiek
problemów (ból, ucisk w klatce piersiowej, nieregularna praca serca, brak oddechu,
nudności lub zawroty głowy) należy niezwłocznie przerwać trening. Niewłaściwe
wykonywanie ćwiczeń może prowadzić do poważnych problemów zdrowotnych lub
urazów.
7. Maszynę należy ustawić na płaskiej, suchej i czystej nawierzchni i zapewnić swobodną
przestrzeń minimum 0,6 m od innych przedmiotów, aby zwiększyć poziom
bezpieczeństwa.
8. Należy korzystać z odpowiedniego stroju sportowego i butów. Należy unikać zbyt
luźnych ubrań.
9. Maszyny nie wolno używać na świeżym powietrzu.
10. Przyrząd należy sprawdzić pod kątem uszkodzeń lub zużycia przed każdym treningiem.
11. Należy zaprzestać użytkowania, gdy na sprzęcie pojawią się ostre krawędzie.
12. Jeżeli maszyna zacznie wydawać niecodzienne dźwięki należy przerwać użytkowanie.
13. Żadna regulowana część nie powinna wystawać, ani utrudniać ruchów użytkownika. Z
maszyny może korzystać tylko jedna osoba w danym momencie.
14. Hamowanie nie zależy od prędkości.
15. Maszyna nie jest przeznaczona do celów terapeutycznych.
16. Zależy zachować ostrożność przy podnoszeniu lub transporcie maszyny, aby uniknąć
kontuzji pleców. Należy korzystać jedynie z odpowiednich technik podnoszenia lub
zapewnić sobie pomoc drugiej osoby.
17. Nie wolno wprowadzać modyfikacji w konstrukcji produktu. W razie potrzeby należy
skontaktować się z autoryzowanym serwisem.
18. Maksymalna waga użytkownika: 110 kg
19. Sprzęt zaliczony został do klasy HC według normy EN ISO 20957-1 i jest przeznaczony
do użytku domowego/komercyjnego. Nie może być używany w celach
terapeutycznych i rehabilitacyjnych.
OSTRZEŻENIE! Monitoring tętna może nie być doskonale dokładny. Przeciążenie w czasie
treningu może prowadzić do poważnej kontuzji, a nawet śmierci. Jeżeli poczujesz się słabo,
niezwłocznie przerwij ćwiczenia.

Lista części
No.
Opis
Qty
No.
Opis
Qty
1
Rama główna
1
46
Prawa osłona
1
2
Wspornik komputera
1
47
Nakrętka M6
8
3
Lewy uchwyt
1
48
Podkładka sprężynująca Ф6
8
4
Prawy uchwyt
1
49
Wspornik
4
5
Kolumna uchwytu
2
50
Nakrętka kołnierzowa M10×1.0
4
6
Wspornik stopnicy
2
51
Śruba oczkowa M6x36
4
7
Przedni stabilizator
1
52
Nakrętka M10x1.0
4
8
Tylny stabilizator
1
53
Pierścień Φ10
4
9
Sztyca
1
54
Łożysko 6003Z
4
10
Szyna siedziska
1
55
Śruba M6x15
4
11
Komputer
1
56
Koło pasowe
1
12
Śruba M5x10
2
57
Przekładnia Ф18xФ13x6
1
13
Przewód
1
58
Ośka wiatraka Ф10x140
1
14
Zaślepka przewodu Ф12
3
59
Pasek
1
15
Śruba M8x16
6
60
Lewa stopnica
1
16
Podkładka łukowa Ф16xФ8x1.5
2
61
Prawa stopnica
1
17
Nakrętka M8
2
62
Przekładka
4
18
Wkręt samogwintujący ST4.2×20
1
63
Pierścień Φ32
2
19
Linka czujnika
1
64
Łożysko Ф32xФ13x10
2
20
Ośka
2
65
Osłona korby
2
21
Podkładka blokująca
2
66
Nakrętka kołnierzowa M10×1.25
2
22
Śruba M6x10
10
67
Lewa korba
1
23
Podkładka łukowa Ф26xФ16x0.3
2
68
Prawa korba
1
24
Tuleja Ф28xΦ16x16
4
69
Lewa nakrętka nylonowa 1/2"
1
25
Podkładka Ф28xФ16x5
2
70
Prawa 1/2"
1
26
Płaska podkładka Ф10xФ25x2.0
2
71
Pierścień Φ20
2
27
Podkładka sprężynująca
Ф19.5xФ11.5x3.0
2
72
Łożysko 6004Z
2

28
Śruba M10x20
2
73
Łańcuch
1
29
Śruba M8 x 40
4
74
Ośka koła zamachowego
1
30
Podkładka Ф20xФ8x1.5
4
75
Nakrętka M5
22
31
Nakrętka M8
4
76
Podkładka sprężynująca Ф5
8
32
Śruba M10x50
2
77
Śruba M5x15
8
33
Stalowa tuleja Ф24x15
4
78
Koło łańcuchowe
1
34
Nakrętka nylonowa M10
2
79
Gałka regulacji wysokości siedziska
M16x25
1
35
Zaślepka Ф32
2
80
Tuleja plastikowa
1
36
Zaślepka Ф28
2
81
Gałka redukcyjna M16x35
1
37
Pianka
2
82
Plastikowa tuleja sztycy
2
38
Płaska podkładka Ф20xФ8x1.5
4
83
Zaślepka 30x30
1
39
Śruba M8x40
2
84
Siodełko
1
40
Koła transportowe
2
85
Lewa osłona
1
41
Nakrętka nylonow M8
2
86
Śruba M5×10
8
42
Zaślepki stabilizatorów 80x40
4
87
Śruba M6x10
7
43
Nakrętka M10
4
88
Prawa osłona
1
44
Odbojnik
4
89
łopatka
4
45
Lewa osłona
1
90
Śruba M5x40
4
91
Koło zamachowe
1
95
Ośka wiatraka
1
92
Śruba M5x40
4
96
Stopnica
2
93
Magnes
1
97
Zaślepka Ф38
2
94
Wspornik czujnika
1
98
Czujnik pulsu z przewodem
2
99
Wkręt samogwintujcy ST4.2×20
2

Montaż

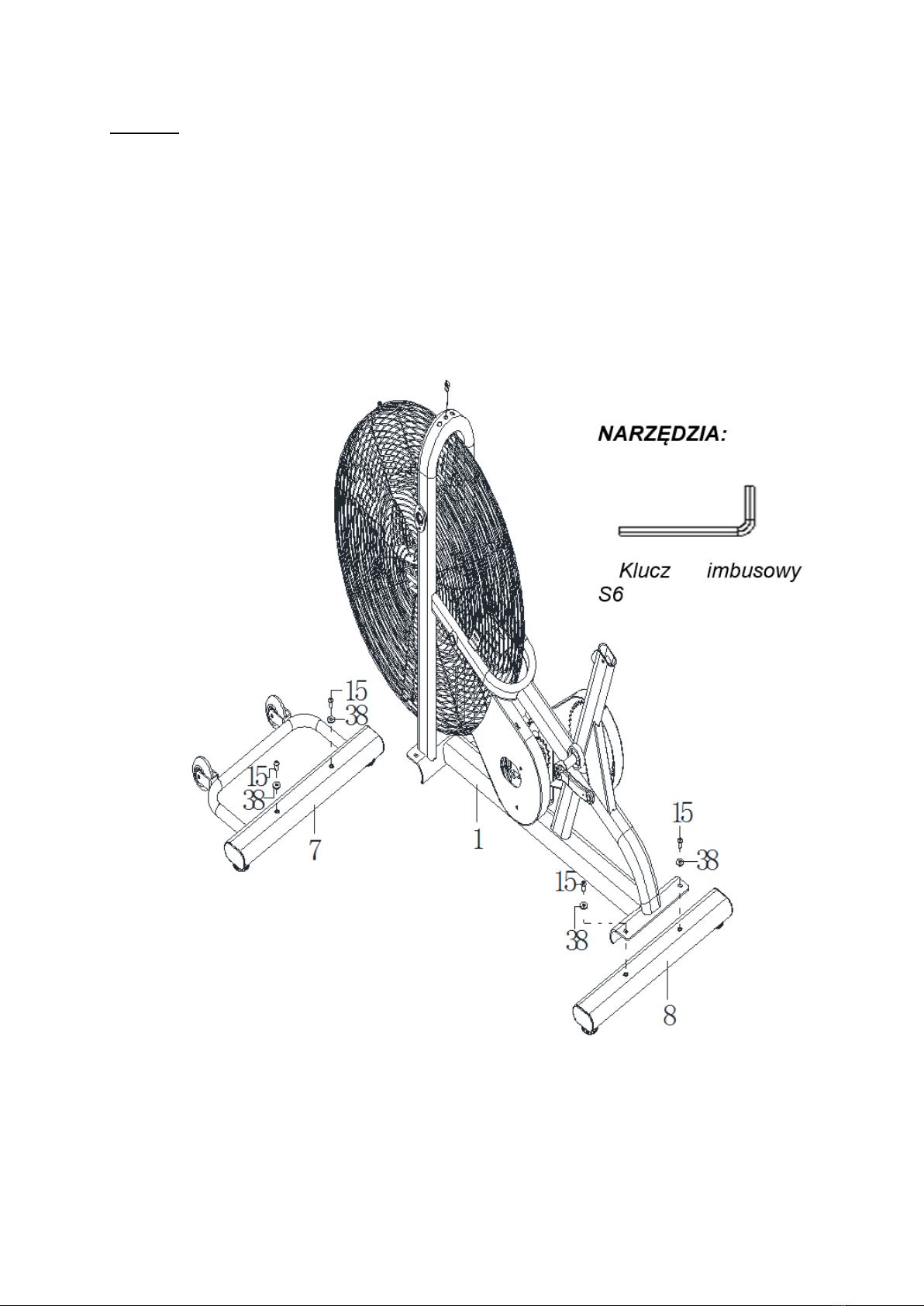

Krok 1 Instalacja przedniego i tylnego stabilizatora
1. Przymocuj przedni stabilizator (7) do ramy głównej (1) dwoma śrubami heksagonalnymi
M8x16 (15) I dwoma płaskimi podkładkami Ф20xФ8x1.5 (38). Dokręć kluczem imbusowym.
2. Przymocuj tylni stabilizator (8) do głównej ramy (1) dwoma śrubami heksagonalnymi M8x16
(15) I dwoma płaskimi podkładkami Ф20xФ8x1.5 (38). Dokręć kluczem imbusowym.

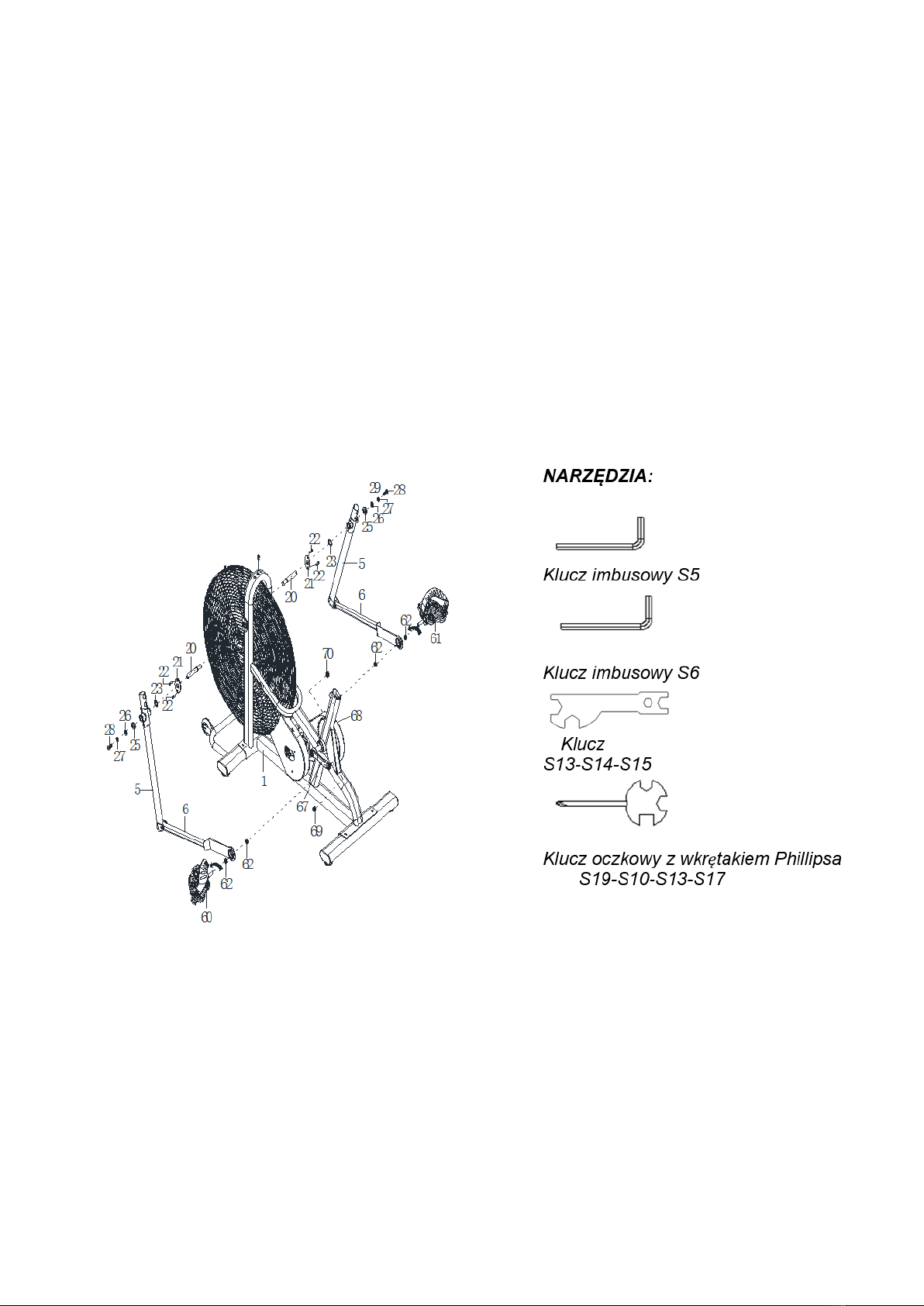

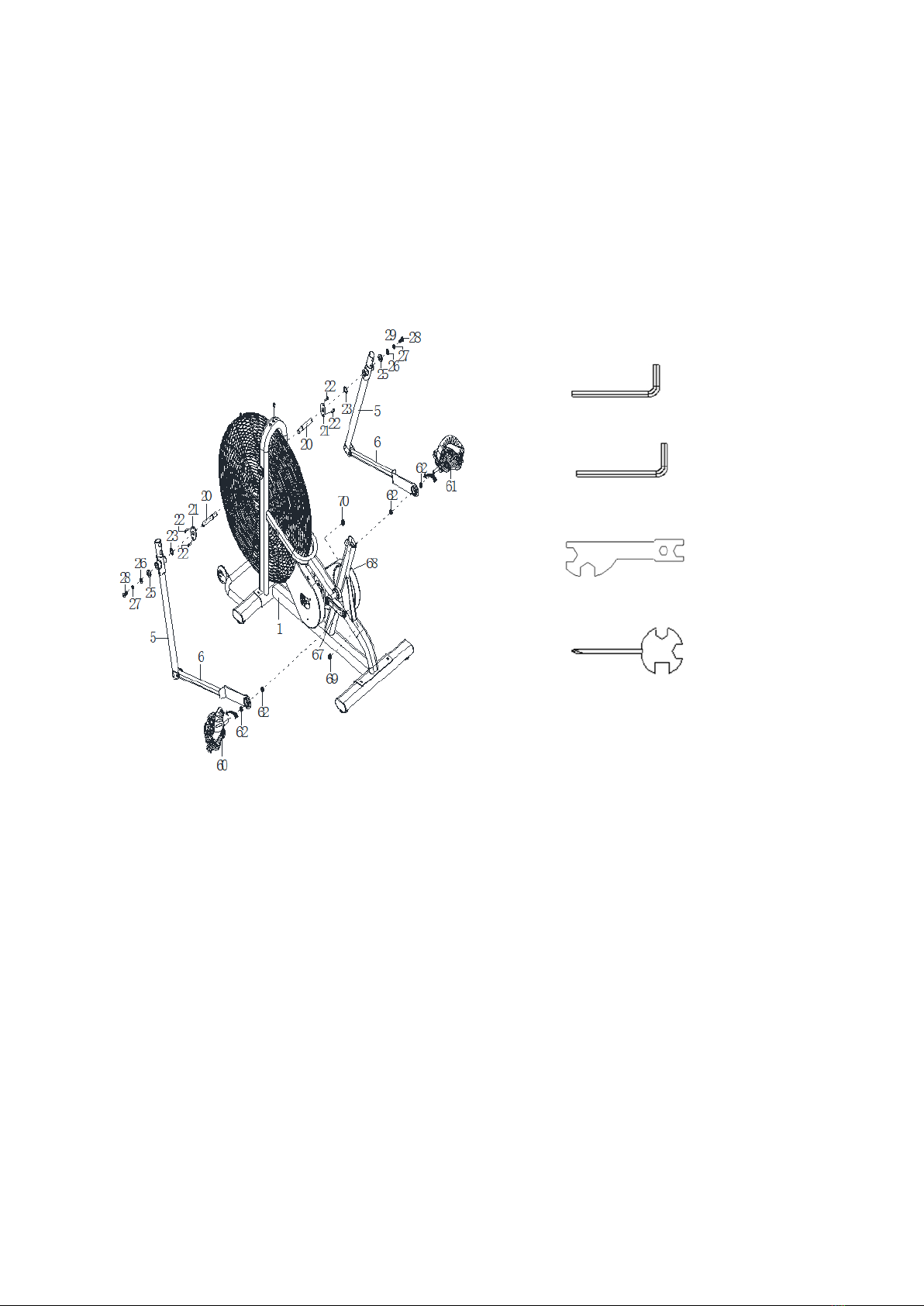

Krok 2 Instalacja poręczy, podnóżka i pedału
1. Usuń cztery śruby M6x10 (22) z głównej ramy (1), I wyjmij dwie podkładki blokujące (21).
2. Zainstaluj oś(20) do głównej ramy (1), dokręć dołączonym kluczem.

3. Następnie przyłącz podkładki blokujące (21) do osi (20) czterema śrubami M6x10 (22).
Dokręć kluczem imbusowym S5.
4. Przymocuj poręcz (5) do ramy głównej (1) dwoma falowanymi podkładkami Ф26xФ16x0.3
(23), dwoma podkładkami w kształcie litery D Ф28xФ16x5 (25), dwoma płaskimi
podkładkami Ф10xФ25x2.0 (26), dwoma sprężynowimi podkładkami Ф19.5xФ11.5x3.0 (27) I
dwoma śrubami heksagonalnymi M10x20 (28). Dokręć kluczem imbusowym S6.
5. Usuń przekładkę(62) I prawąnylonowąnakrętkę(70) z prawego pedału (61).
6. Przymocuj prawy podnóżek (6) do prawej korby (68) przy użyciu prawego pedału (61),
przekładki (62) I prawej nylonowej nakrętki (70). Dokręć ręczni prawy pedał (61) zgodnie z
ruchem wskazówek zegara I dokręć prawą nakrętkę nylonową(70) przeciwnie do kierunku
wskazówek zegara dołączonym kluczem.
7. Powtórz czynności na lewym podnóżku, (6) lewej korbie, dokręć lewy pedał (60) przeciwnie
do ruchu wskazówek zegara I dokręć lewą nylonową nakrętkę (69) zgodnie z ruchem
wskazówek zegara dołączonym kluczem.
UWAGA: Nie przekręcaj lewego pedału w kierunku zgodnym z ruchem wskazówek zegara.

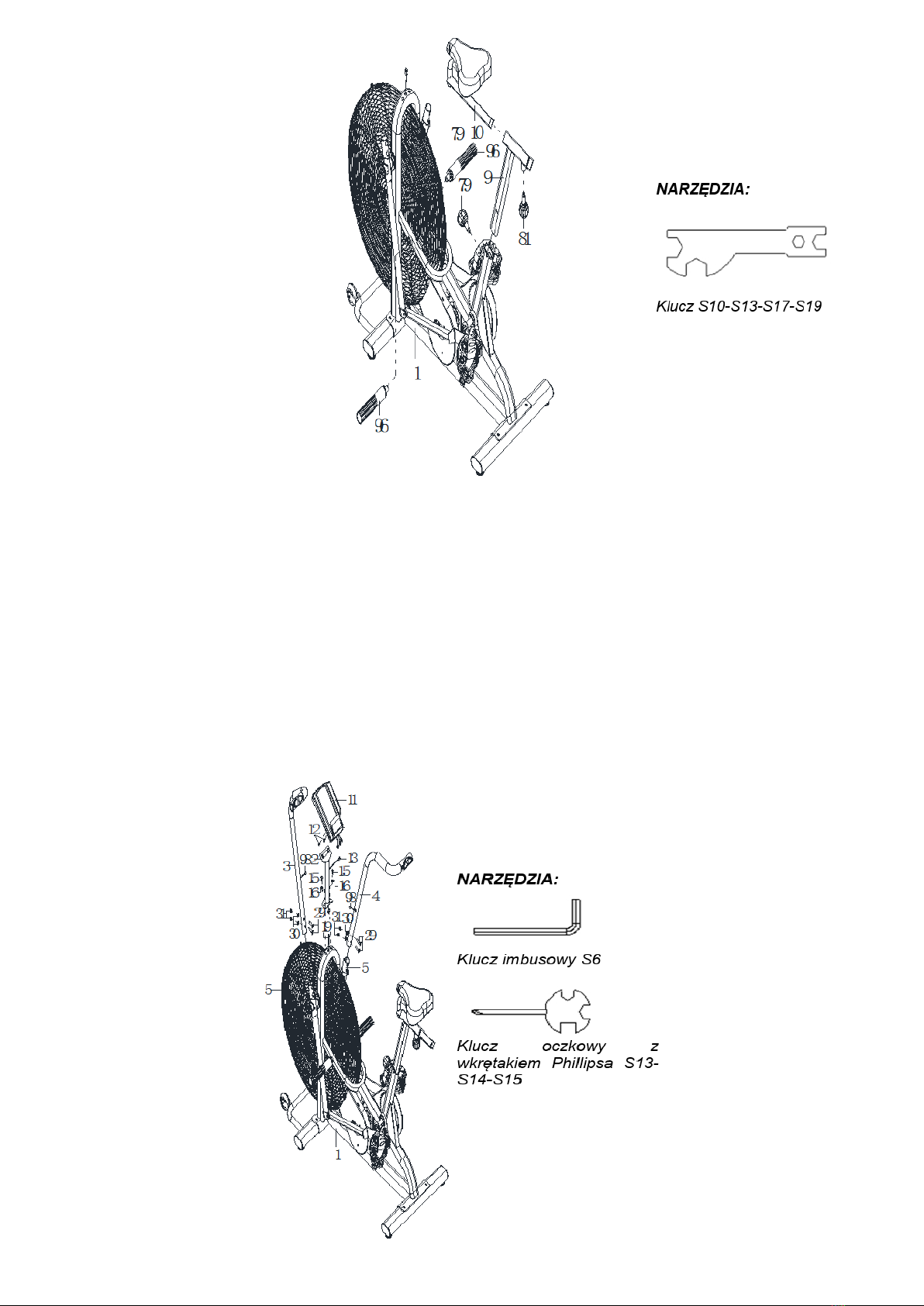

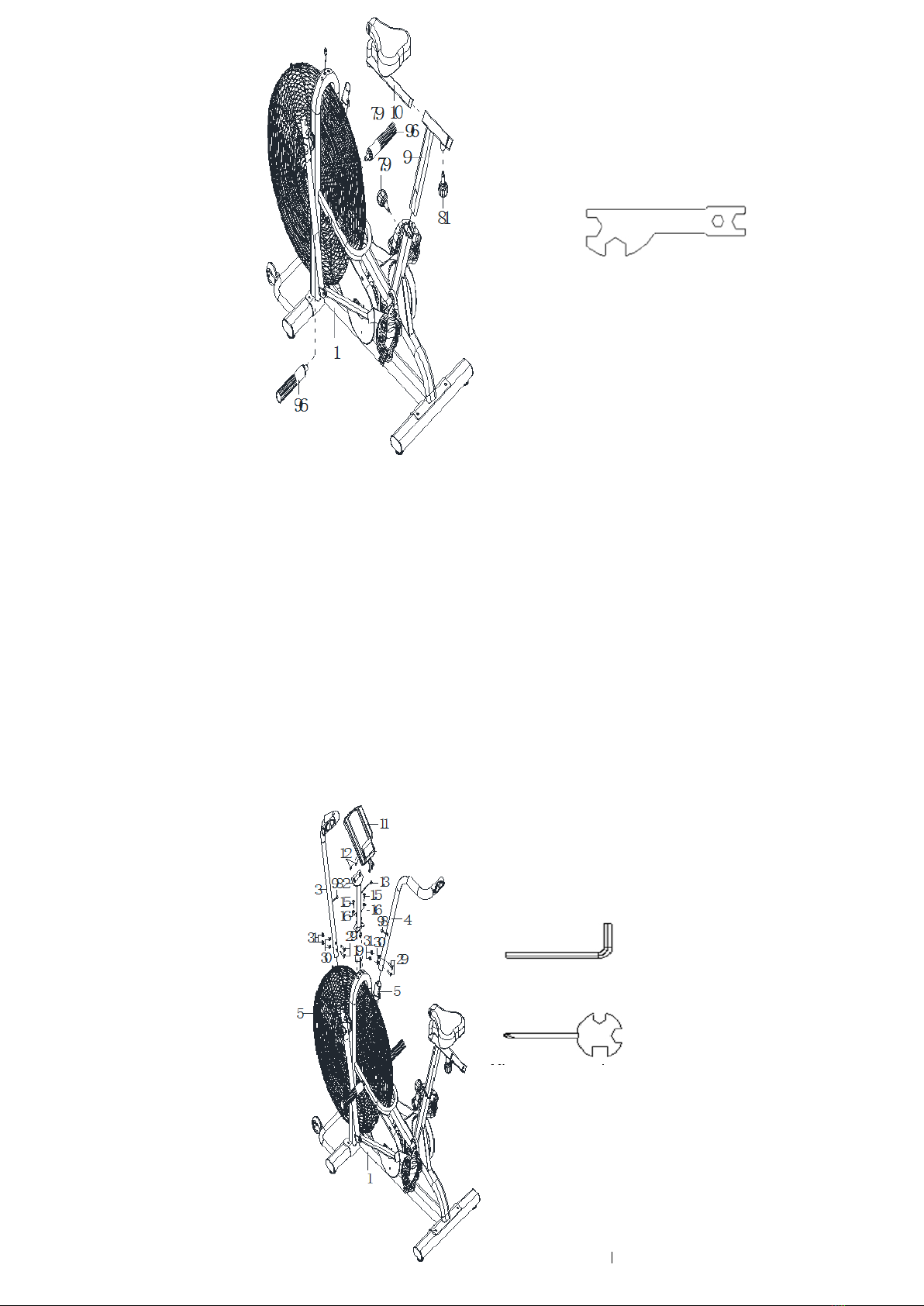

Krok 3 Instalacja kolumny siedziska i podnóżka
1. Przymocuj suwnicę siedziska (10) do kolumny siedziska (9) I dopasuj pozycję, a następnie
dokręć pokrętłem M16x35 (81).
2. Poluzuj pokrętło regulacji wysokości siedziska M16x25 (79), wsuń kolumnęsiedziska (9) do
głównej ramy (1). Przekręć pokrętło regulacji wysokości siedziska M16x25 (63) zgodnie z
kierunkiem ruchu wskazówek zegara, aby zablokować kolumnę siedziska (9) na
odpowiedniej wysokości.
3. Przyłącz podnóżek (96) do ramy głównej (1). Dokręć kluczem.

Krok 4 Instalacja poręczy i kolumny licznika
1. Umieść prawą poręcz (4) w plastikowym rękawie rury prawej poręczy(5) dwoma śrubami
M8x40 (29), dwoma zakrzywionymi podkładkami Ф20xФ8x1.5 (30) I dwoma nakrętkami M8
(31).
2. Powtórz czynności z lewą poręczą (3).
3. Podłącz kabel czujnika (19) z przedłużaczem kabla (13).
4. Usuń dwie śruby heksagonalne M8x16 (15) I dwie zakrzywione podkładki Ф16xФ8x1.5(16) z
głównej ramy (1).
5. Przymocuj kolumnę licznika (2) do ramy głównej (1) dwoma śrubami heksagonalnymi M8x16
(15) I dwoma zakrzywionymi podkładkami Ф16xФ8x1.5 (16). Dokręć kluczem imbusowym.
6. Usuń dwie śruby krzyżakowe M5x10 (12) z komputera (11).
7. Następnie przymocuj komputer (11) do górnej części kolumny licznika (2) dwoma śrubami
krzyżakowymi M5x10 (12). Dokręć śruby kluczem oczkowym z wkrętakiem Phillipsa.
8. Podłącz kabel licznika (1) z kablem czujnika na poręczy (98) I środkowym kablem(13).

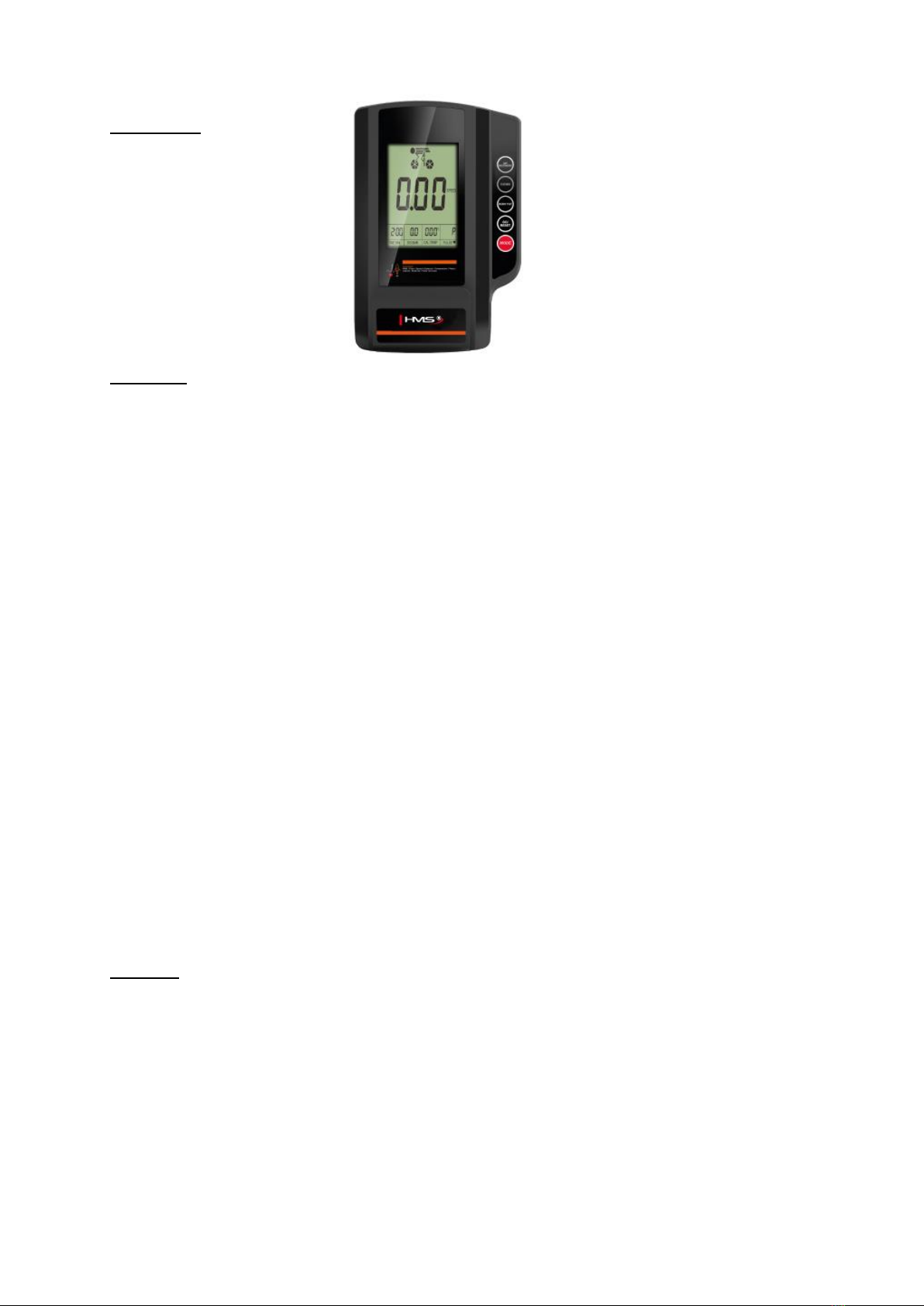

Komputer
Przyciski
1. MODE
Naciśnij, aby zmienić rodzaj wyświetlania lub element do ustawiania.
2. RECOVERY / UP
•W trakcie ustawiania naciśnij, aby zwiększyć wartość w oknie czasu (TIME), odległości (DIST),
kalorii (CAL) oraz temperatury (TEMP).
•Poza trybem ustawiania naciśnij, aby włączyć/wyłączyć funkcję powrotu do pulsu
spoczynkowego.
3. DOWN
W trakcie ustawiania, naciśnij, aby zmniejszyć wartość w oknie czasu (TIME), odległości (DIST), kalorii
(CAL) oraz temperatury (TEMP).
4. RESET/GO
•W trakcie ustawiania naciśnij, aby zresetować wartość w odpowiednim okienku dla czasu
(TIME), odległości (DIST) lub kalorii (CAL).
•W ustawianiu parametrów testu ilości tłuszczu w organizmie, naciśnij aby rozpocząć test.
•W trybie monitorowania przytrzymaj przez 3 sekundy, aby zresetować wszystkie wartości do
O.
5. BODYFAT
W trybie spoczynku naciśnij, aby wejść/wyjść z trybu ustawiania parametrów testu ilości tkanki
tłuszczowej w organizmie.
Funkcje
1. PRĘDKOŚĆ/ZAWARTOŚC TŁUSZCZU W ORGANIZMIE
•Wyświetl prędkość w zakresie is 0.0~99.9KM/H. Max. sygnał odbioru wynosi 1500 obr / min.
•Wyświetl aktualne obroty na minutę (RPP) w trakcie ćwiczenia. Odzwierciedla to
częstotliwość pedałowania. Zakres: 0-1500/min.
•Wyświetl zawartość tłuszczu w organizmie.
2.CZAS/BMI
•Liczenie całkowitego czasu treningu. Zakres: 0-99M59S.

•Czas może być narzucony. 10 sekund przed zakończeniem treningu urządzenie zasygnalizuje
koniec treningu. Zakres: 0-99 minut.
•Wyświetlanie indeksu masy ciała (BMI).
3.ODLEGŁOŚĆ/BMR
•Liczenie całkowitego przebytego dystansu. Zakres: 0-99.9KM.
•Dystans może być narzucony. 10 sekund przed zakończeniem treningu urządzenie
zasygnalizuje jego koniec. Maksymalny dystans: 99.9 km.
•Wyświetlanie podstawowej przemiany materii (BMR).
4. KALORIE/TEMPERATURA
•Liczenie całkowitej ilości spalonych kalorii w treningu. Zakres: 0-999 kcal.
•Ilość kalorii może być narzucona. 10 sekund przed zakończeniem treningu urządzenie
zasygnalizuje jego koniec.
•Wyświetlanie temperatury pomieszczenia (TEMP).
5. PULS
•Mierzenie pulsu. Zakres: 40-240 uderzeń / minutę.
•Jeżeli puls nie będzie wyczuwalny po 60 sekundach, komunikat “P” zostanie wyświetlony.
Aby powrócić do testu, naciśnij UP lub DOWN
6. AUTOMATYCZNE WŁĄCZANIE/WYŁĄCZANIE I AUTMATYCZNY START/STOP
•Bez aktywności przez 8 minut, urządzenie wyłączy się automatycznie, a pamięć zostanie
wyczyszczona (poza temperaturą I zawartością tłuszczu w organizmie).
•Po wznowieniu treningu, monitor włączy się automatycznie.
Operacje
1. USTAWIENIE
Naciśnij MODE, aby wybrać, który z parametrów ustawisz. Następnie, używając przycisków
UP/DOWN, ustaw preferowane wartości. Po przytrzymaniu przycisków, wartości wzrosną/zmaleją
gwałtownie. Naciśnij RESET, aby wyczyścić ustawione wartości.
2. PULS
•Przed mierzeniem pulsu, naciśnij dowolny guzik, aby na wyświetlaczu zamiast “P” pojawiło
się “0”. Umieść dłonie na czujnikach, a po 3-4 sekundach na monitorze pokaże się aktualny
puls.
•Uwaga: Podczas pomiaru początkowa wartość może być zawyżona, aby po 2-3 sekundach
powrócić do normy. Nie należy używać czujnika w celach medycznych.
Uwaga: Jeżeli komputer posiada bezprzewodowy czujnik w pasie, proszę zmoczyć czujniki
przewodzące od strony ciała, aby zapewnić dobrą przyczepność do skóry. Dopasuj pas, aby czujnik
przylegał dobrze do ciała poniżej klatki piersiowej.
3. POWRÓT DO PULSU SPOCZYNKOWEGO
•W stanie spoczynku urządzenia, sprawdź puls według powyższych instrukcji. Następnie
naciśnij RECOVERY/UP. Wyświetlacz zacznie odliczać czas przez minutę. Trzymaj dłonie na

czujnikach do końca odliczania. Następnie odczytaj czas powrotu do pulsu spoczynkowego.
Zakres: F1 (najszybszy) do F6. Naciśnij ponownie RECOVERY/UP, aby wyjść z trybu.
4. POMIAR TKANKI TŁUSZCZOWEJ, BMI & BMR
•W stanie spoczynku urządzenia naciśnij BODYFAT, aby wejśc w ustawienia trybu. Wybierz
między: ćwiczącym Nr.( 1 ~ 8 ), wagą( KG ), wzrostem( CM ), wiekiem ( YEAR ), płcią. Naciśnij
MODE, aby przejść do następnego parametru. Naciśnij RECOVERY/U{, aby zwiększyć wartość
I DOWN, aby ją zmniejszyć.
•Po zakończeniu ustawień, złap czujnik pulsu I naciśnij RESET/GO. Po 6 sekundach wynik się
wyświetli.
•Naciśnij BODYFAT po raz drugi, aby wyjść z testu.
UWAGA:
•Podczas ustawiania parametrów po 10 sekundach braku aktywności użytkownika, test
zakończy się samoistnie.
•Podczas testu zawartości tkanki tłuszczowej po 10 sekundach braku aktywności użytkownika
zostanie wyświetlony komunikat Er.1.
5. SYSTEM AUDIO
Podłącz kabel do odtwarzacza, następnie włącz przełącznik audio po prawej stronie komputera.

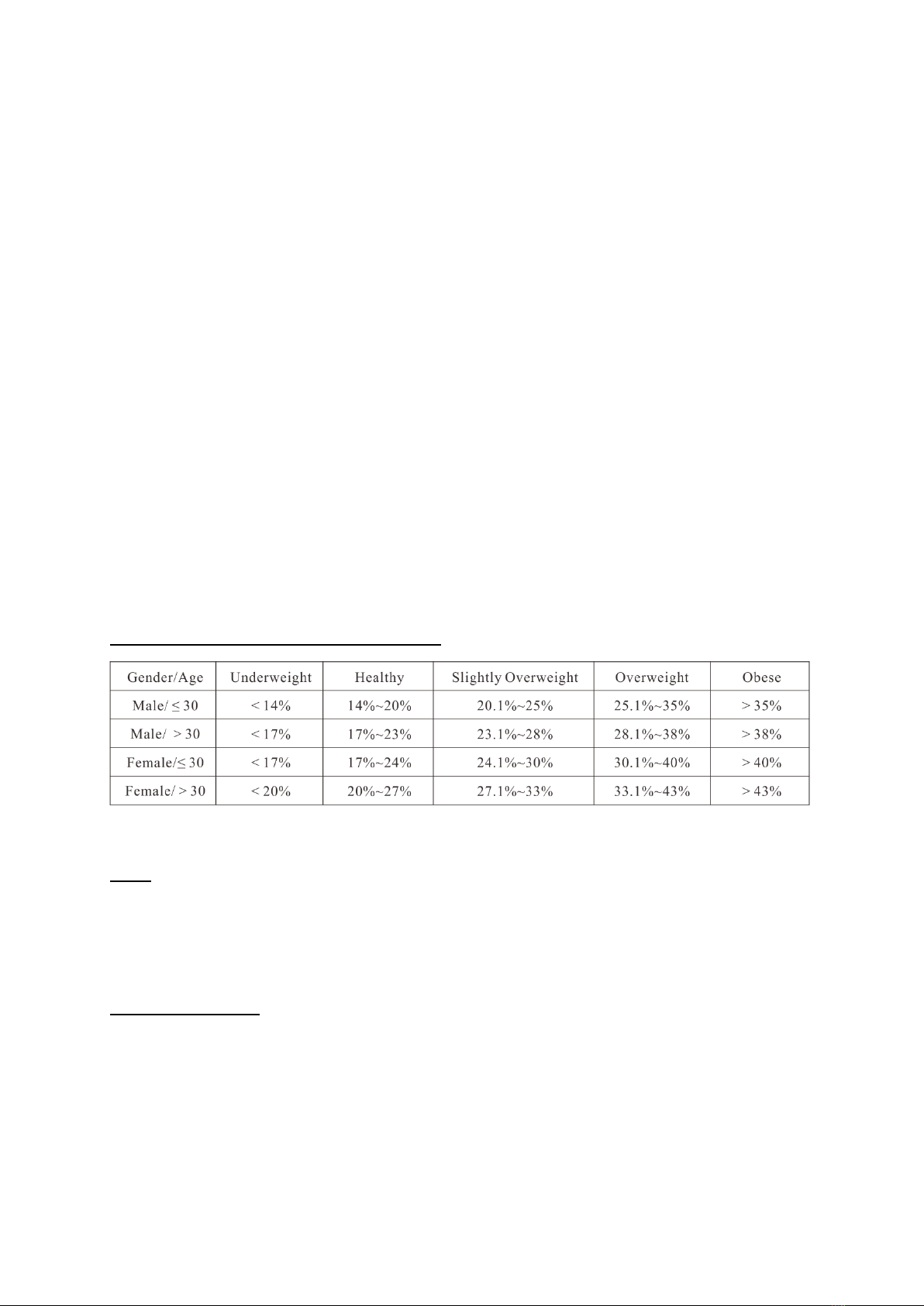

Tabela zawartości tkanki tłuszczowej
MP3
Po podłączeniu urządzenia kablem stereo, włącz przełącznik po prawej stronie komputera I włącz
muzykę.
Wymiana baterii
Jeśli wyświetlacz zacznie migać lub blaknąć, usuń baterie, a następnie wymień je na AA UM3 R6 lub
AAAUM4 R03 w zależności od oryginalnie załączonych baterii.

Konserwacja
Właściwa konserwacja urządzenia wpływa znacząco na jego żywotność. Niewłaściwa konserwacja
może spowodować uszkodzenie bieżni lub skrócić żywotność produktu.
Wszystkie części należy regularnie sprawdzać i dokręcać. Zużyte części należy natychmiast wymienić.
Czyszczenie
Regularne czyszczenie pasa bieżnego zapewnia długą żywotność produktu.
Uwaga: Bieżnia musi być wyłączona, aby uniknąć porażenia prądem.
Po każdym treningu: Wytrzyj konsolę i inne powierzchnie czystą, miękką i wilgotną szmatką, aby
usunąć pozostałości potu.
Uwaga: Nie używaj silnych środków czyszczących ani rozpuszczalników. Aby uniknąć uszkodzenia
komputera, trzymaj z dala wszelkie płyny. Nie wystawiaj komputera na bezpośrednie działanie
promieni słonecznych.
Aby ułatwić czyszczenie, zaleca się użycie maty do bieżni. Buty mogą pozostawiać brud na pasie
bieżnym, który może trafiać pod bieżnię. Raz w tygodniu wyczyść matę pod bieżnią.
Dane techniczne
Wymiary: 133 x 61,7 x 137,8 cm
Maksymalna waga użytkownika: 110 kg
Waga netto: 34,5 kg
Waga brutto: 38,6 kg

SAFETY PRECAUTIONS
1. Read this manual carefully before first using and retain it for future reference.
2. Observe all warnings and preacutions including assembly steps. Use it only for intended
purpose.
3. Assemble and use it only according to this manual to assure your safety. Inform all other users
about safe usage.
4. Keep it away from children and pets. Don’t let children unattended near this device. Only an
adult person may assemble and use it.
5. Ask yor physician for advice before starting any exercise program. It is especially necessary if
your suffer from some health problems or if you take some medication that could affect your
heart rate, blood pressure or cholesterol level.
6. Observe body signals. If you feel some problems (pain, tightness in chest, irregular heartbeat,
breathing shortness, dizziness or nausea), stop immediately, improper exercising can result in
serious health problems or in an injury.
7. Put it only on a flat, dry and clean surface and keep a safety safety clearance of at least 0.6 m
from other objects for higher safety. Use a protective cover to protect carpet or floor.
8. Wear adeguate sports clothes and sports shoes. Avoid too loose clothes.
9. Don’t use it outdoors.
10. Check this device for damage or wearing before each using. Regularly check all bolts and nuts.
They should be well tightened, Re-tighten, if necessary. Never use damaged or worn device to
assure your safety.
11. If some sharp edges occur, stop using.
12. If you hear some unusual noises coming from this device, stop using.
13. No adjustable part should protrude and obstruct user movements. Only one person may use it
at time.
14. Braking is independent of the speed.
15. It is not intended for therapeutic purpose.
16. Pay attention while lifting or transporting it to avoid back injury. Use only proper lifting
techniques or ask some other person for help.
17. Don’t do any improper modification of this product. If necessary, contact authorized service.
18. Max user weight: 110 kgs
19. Category: The equipment has been tasted and certified according EN ISO 20957-1 under class
HC. It is not suite for therapeutic use.
WARNING! The heart rate frequency monitoring may not be completely accurate. Overexertion
during training can lead to a serious injury or even death. If you start to feel faint, stop the exercise
immediately.

Spare Parts List
No.
Description
Qty
No.
Description
Qty
1
Main Frame
1
46
Right Chain Cover
1
2
Meter Post
1
47
Hexagon Nut M6
8
3
Left Handrail Arm
1
48
Spring Washer Ф6
8
4
Right Handrail Arm
1
49
Tension Bracket
4
5
Handrail
2
50
Flange Nut M10×1.0
4
6
Left and Right Foot Bar
2
51
Eye Bolt M6x36
4
7
Front Stabilizer
1
52
Hexagon Nut M10x1.0
4
8
Rear Stabilizer
1
53
Ring Φ10
4
9
Seat Post
1
54
Bearing 6003Z
4
10
Seat Slider
1
55
Hexagon Bolt M6x15
4
11
Computer
1
56
Belt Pulley
1
12
Cross Pan Head Screw M5x10
2
57
Gear Ф18xФ13x6
1
13
Extension Sensor Wire
1
58
Fan Wheel AxleФ10x140
1
14
Wire Plug Ф12
3
59
Belt
1
15
Hexagon Bolt M8x16
6
60
Left Foot Pedal
1
16
Curve Washer Ф16xФ8x1.5
2
61
Right Foot Pedal
1
17
Nut M8
2
62
Spacer
4
18
Cross Pan Head Self-drilling Tapping
Screw ST4.2×20
1
63
Ring Φ32
2
19
Senor Wire
1
64
Bearing Ф32xФ13x10
2
20
Axle
2
65
Crank Cover
2
21
Locking Plate
2
66
Flange Nut M10×1.25
2
22
Bolt M6x10
10
67
Left Crank
1
23
Wave Washer Ф26xФ16x0.3
2
68
Right Crank
1
24
Metal Bushing Ф28xΦ16x16
4
69
Left Nylon Nut 1/2"
1
25
D-shaped Washer Ф28xФ16x5
2
70
Right Nylon Nut 1/2"
1
26
Flat Washer Ф10xФ25x2.0
2
71
Ring Φ20
2
27
Spring Washer Ф19.5xФ11.5x3.0
2
72
Bearing 6004Z
2

28
Hexagon Bolt M10x20
2
73
Chain
1
29
Carriage Bolt M8 x 40
4
74
Magnetic Wheel Axle
1
30
Curve Washer Ф20xФ8x1.5
4
75
Hexagon Nut M5
22
31
Cap Nut M8
4
76
Spring Washer Ф5
8
32
Hexagon Bolt M10x50
2
77
Hexagon Bolt M5x15
8
33
Metal Bushing Ф24x15
4
78
Chain Pulley
1
34
Nylon Nut M10
2
79
Seat Height Adjustment Knob M16x25
1
35
End Cap Ф32
2
80
Plastic Bushing
1
36
End Cap Ф28
2
81
Adjustment Knob M16x35
1
37
Handrail Arm Foam Grip
2
82
Seat Post Plastic Bushing
2
38
Flat Washer Ф20xФ8x1.5
4
83
End Cap 30x30
1
39
Hexagon Bolt M8x40
2
84
Seat Cushion
1
40
Movable Wheel
2
85
Left Flywheel Cover
1
41
Nylon Nut M8
2
86
Cross Pan Head Bolt M5×10
8
42
End Cap for Front and Rear Stabilizer
80x40
4
87
Screw M6x10
7
43
Hexagon Nut M10
4
88
Right Flywheel Cover
1
44
Cushion
4
89
Blade
4
45
Left Chain Cover
1
90
Bolt M5x40
4
91
Fly Wheel
1
95
Fan Wheel Axle
1
92
Bolt M5x40
4
96
Footrest
2
93
Magnet
1
97
End Cap Ф38
2
94
Sensor Holder
1
98
Hand Pulse with Wire
2
99
Cross Pan Head Self-drilling Screw
ST4.2×20
2

Assembly instruction
Step 1 Front and rear stabilizer installation
1. Attach the Front Stabilizer (7) onto the Main Frame (1) with two M8x16 Hexagon Bolts (15)
and two Ф20xФ8x1.5 Flat Washers (38). Tighten with the Allen Wrench provided.
2. Attach the Rear Stabilizer (8) onto the Main Frame (1) with two M8x16 Hexagon Bolts (15)
and two Ф20xФ8x1.5 Flat Washers (38). Tighten with the Allen Wrench provided.
Step 2 Handrail, foot bar and foot pedal installation
1. Remove four M6x10 Bolts (22) from the Main Frame (1), and take out two Locking Plates
(21).
2. Install the Axle (20) to the Main Frame (1), tighten with Spanner provided.
3. Then attach two Locking Plates (21) to the Axle (20) with removed four M6x10 Bolts (22).
Tighten with the Allen Wrench S5 provided.
4. Assemble the Handrail (5) to the Main Frame (1) with two Ф26xФ16x0.3 Wave Washers (23),
two Ф28xФ16x5 D-shaped Washers (25), two Ф10xФ25x2.0 Flat Washers (26), two
Ф19.5xФ11.5x3.0 Spring Washers (27) and two M10x20 Hexagon Bolts (28). Tighten with the
Allen Wrench S6 provided.
Tool:
Allen Wrench S6

5. Remove one Spacer (62) and Right Nylon Nut (70) from the Right Foot Pedal (61).
6. Attach the Right Foot Bar (6) onto the right Crank (68) using Right Foot Pedal (61), one Spacer
(62) and Right Nylon Nut (70). Tighten the Right Foot Pedal (61) by hand clockwise and
tighten the Right Nylon Nut (70) counter-clockwise with Spanner provided.
7. Repeat the same procedure to attach the Left Foot Bar (6) onto the left Crank, tighten the
Left Foot Pedal (60) counter-clockwise and tighten the Left Nylon Nut (69) clockwise with
Spanner provided.
NOTE: Do not turn the Left pedal clockwise to tighten or will strip the threads.
Step 3 Seat post, footrest installation
1. Attach the Seat Slider (10) to the Seat Post (9) and adjust to a suitable position, then tighten
with M16x35 Adjustment Knob (81).
2. Loosen the M16x25 Seat Height Adjustment Knob (79), insert the Seat Post (9) into the Main
Frame (1). Turn M16x25 Seat Height Adjustment Knob (63) clockwise to lock the Seat
3. Post (9) at a suitable height.
4. Attach the Footrest (96) onto the Main Frame (1). Tighten with the Spanner provided.
Tool:
Allen Wrench S5
Allen Wrench S6
Spanner S13-S14-S15
Spanner with Phillips Screwdriver
S19-S10-S13-S17

Step 4 Left adn right handrail arm, meter post installation
1. Insert the Right Handrail Arm (4) into the Plastic Bushing on the tube of the Right Handrail (5)
with two M8x40 Carriage Bolts (29), two Ф20xФ8x1.5 Curve Washers (30) and two M8 Cap
Nuts (31).
2. Repeat the same procedure to assemble the Left Handrail Arm (3).
3. Connect the Sensor Wire (19) with the Extension Sensor Wire (13).
4. Remove two M8x16 Hexagon Bolt (15) and two Ф16xФ8x1.5 Curve Washers (16) from the
Main Frame (1).
5. Attach the Meter Post (2) onto Main Frame (1) with removed two M8x16 Hexagon Bolt (15)
and two Ф16xФ8x1.5 Curve Washers (16). Tighten with Allen Wrench provided.
6. Remove two M5x10 Cross Pan Head Screws (12) from the Computer (11).
7. Then attach the Computer (11) onto the top end of Meter Post (2) with two removed M5x10
Cross Pan Head Screws (12). Tighten screws with the Spanner with Phillips Screwdriver
provided.
8. Connect the wire of meter(1) with handle pulse wire(98) and middle wire(13).
Spanner S10-S13-S17-S19
Tool:
Tool:
Allen Wrench S6
Spanner with Phillips Screwdriver S13-
S14-S15

Computer
Buttons
1. MODE
Press this button to changeover display or choose the window needs to be set.
2. RECOVERY / UP
In setting status, press this button to increase setting value in relevant flashing window for TIME,
DIST, CAL and TEMP(℃or ℉)
In non-exercise or non-setting status, press this button to enter/exit pulse recovery function.
3. DOWN
In setting status, press this button to decrease setting value in relevant flashing window for TIME,
DIST, CAL and TEMP(℃or ℉)
4. RESET/GO
•In setting status, press this button to reset the value in relevant flashing window for TIME,
DIST and CAL.
•In parameters setting status for body fat, press this button to enter body fat test.
•In monitor status, hold this button for 3 seconds to reset all value to zero.
5. BODYFAT
In non-exercise status, press this button to enter/exit body fat parameters set-up.
Functions
1. SPEED/BODYFAT RATIO/RPM(IF HAVE)
•Display instantaneous speed and the range is 0.0~99.9KM/H.Or,if the monitor showing M,the
range will be 0.0~99.9MILE/H.The max. pickup signal is 1500rpm.
•Display current repetition per minute(RPM) during exercise. It reflects the pedal frequency.
The range is 0~1500 rate per minute. (IF HAVE)
•Display Body fat ratio.
2.TIME/BMI
•Count the total time from exercise start to the end and the range is 0 ~ 99M59S.

•Exercise time can be set in advance, when it approaches the preset time, the monitor will
alarm 10 seconds. The maximum pre-set time is 99 minutes.
•Display Body Mass Index (BMI).
3.DISTANCE/BMR
•Count the total distance from exercise start to the end and the range is 0.00 ~ 9.99 ~ 99.9KM.
Or,if the meter showing M, the range will be 0.00 ~ 9.99 ~ 99.9 MILE.
•Exercise distance can be set in advance, when it approaches the preset distance, the monitor
will alarm 10 seconds. The maximum pre-set distance is 99.9KM or MILE(if the monitor
showing M).
•Display Basal Metabolic Rate(BMR).
4. CALORIES/TEMPERATURE
•Count the total calories consumed from exercise start to the end and the range is 0.0 ~ 99.9 ~
999KCAL.
•The calorie value can be set in advance, when it approaches the preset calorie, the monitor
will alarm 10 seconds.
•Display room temperature(TEMP).
5. PULSE
•Measure the your heart rate per minute. The range is 40 ~ 240bpm.
•It will display “P” to pause the pulse test if there is no pulse signal over 60 seconds. You can
press UP or DOWN to enter the pulse test again.
6.AUTO ON/OFF & AUTO START/STOP
•Without any signal of exercise or operation for 8 minutes, the power will turn off
automatically and all the memory will be cleared off except body fat parameters and
temperature.
•Once receive exercise or operation signal, the monitor will turn on automatically.
Operation
1. SET
Press MODE to choose the display window that needs to be pre-set, and the value in relevant
window will flash. Then press UP/DOWN to increase/decrease the value to reach your want alarm
time, alarm distance, or alarm calorie. Hold UP/DOWN to increase/decrease the value rapidly. Press
RESET to reset value in relevant flashing window.
2. PULSE RATE
Before measuring your pulse rate, press any button to change “P” into “0” in the window, then enter
pulse mode. Please place both your palms on the contact pads and the monitor will show your
current heart beat rate in beats per minute (BPM) on the LCD after 3~4 seconds.
Remark: During the process of pulse measurement, because of the contact jamming, the
measurement value may be higher than the virtual pulse rate during the first 2～3 seconds, then will
return to normal level. The measurement value cannot be regarded as the basis of medical
treatment.

Note: If the computer is equipped with wireless heart rate measuring via the transmitter belt, before
measuring your pulse rate, please wet the conductive pads on the underside of the transmitter with
water, sweat or a conductive gel to ensure a good contact.then wear the belt across the chest. Adjust
the belt until the transmitter sits snugly below the pectoral muscles for an accurate heart rate signal.
3. PULSE RECOVERY
In non-setting and non-exercising status, first test your pulse as above mentioned. Then press
RECEOVERY/UP to enter pulse recovery function. The display will show 1 minute count-down as well
as your pulse rate. Hold on the pulse sensor or wear the transmitter belt (IF HAVE) until it counts
down to zero. Then, it will pop up your pulse recovery level from F1 to F6, that is, from the fastest
recovery to slowest. The fastest recovery F1 show the best. Press RECOVERY/UP again to exit pulse
recovery function.
4. BODYFAT, BMI & BMR
•In non-exercising status, press BODYFAT to enter body fat parameters settings. You can set
from the below sequence: exerciser No.( 1 ~ 8 ), weight( KG ), height( CM ), age ( YEAR ),
gender. But, if the meter showing M, the weight will show “lb”,while height will show
“in”.Press MODE to proceed to next parameter setting. Press RECOVERY/UP to increase the
setting value while press DOWN to decrease.
•When you finish setting, hold the pulse sensor and press RESET/GO. Then the display will
show your body fat in 6 seconds.
•Press BODYFAT again to exit body fat test.
Remark:
•During parameters setting, it will exit body fat test automatically if detects no operation
signal over 10 seconds.
•During body fat test, it will display Er.1 if sense no test target over 10 seconds.
5. AUDIO AMPLIFIER AND SPEAKER [IF HAVE]
Connect the audio input plug to the audio player, the turn on the audio switch that in right side of
the computer. In that case, the audio can be in play.
Body fat contract
MP3
When the MP3 or cellphone connected with the input interface at the side of the computer by stereo
plug, turn on the audio of the external service and put it to ON,if there’s ON/OFF switch at the side of
the computer ,then, music playing. If no ON/OFF switch here, it will play music automatically.
