HMS R9254 User manual

ROWER POZIOMY - RECUMBENT BIKE
HORIZONTÁLNÍ ROTOPED
R9254
INSTRUKCJA UŻYTKOWANIA –MANUAL INSTRUCTION
NÁVOD K OBSLUZE

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
Produkt ten przeznaczony jest wyłącznie do użytku domowego i zaprojektowano tak, aby zapewnić optymalne
bezpieczeństwo. Powinny być przestrzegane następujące zasady:
1. Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do korzystania
ze sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę
serca, ciśnienie krwi i poziom cholesterolu. Jest to także konieczne w przypadku osób w wieku powyżej 35 lat oraz
osób mających kłopoty ze zdrowiem.
2. Przed rozpoczęciem ćwiczeń zawsze wykonaj rozgrzewkę.
3. Zwracaj uwagę na niepokojące sygnały. Niewłaściwe lub nadmierne ćwiczenia są niebezpieczne dla zdrowia. Jeśli w czasie
ćwiczeń pojawią się bóle lub zawroty głowy, ból w klatce piersiowej, nieregularny rytm serca lub inne niepokojące objawy,
należy natychmiast przerwać ćwiczenia i skonsultować się z lekarzem. Urazy mogą wynikać z nieprawidłowego lub zbyt
intensywnego treningu.
4. W czasie ćwiczeń i po ich zakończeniu zabezpiecz sprzęt treningowy przed dostępem dzieci i zwierząt
5. Urządzenie należy postawić na suchej, stabilnej i właściwie wypoziomowanej powierzchni. Z bezpośredniego sąsiedztwa
urządzenia należy usunąć wszystkie ostre przedmioty. Należy chronić je przed wilgocią, ewentualne nierówności podłoża
należy wyrównać. Zalecane jest stosowanie specjalnego podkładu antypoślizgowego, który zapobiegnie przesuwaniu się
urządzenia podczas wykonywania ćwiczeń.

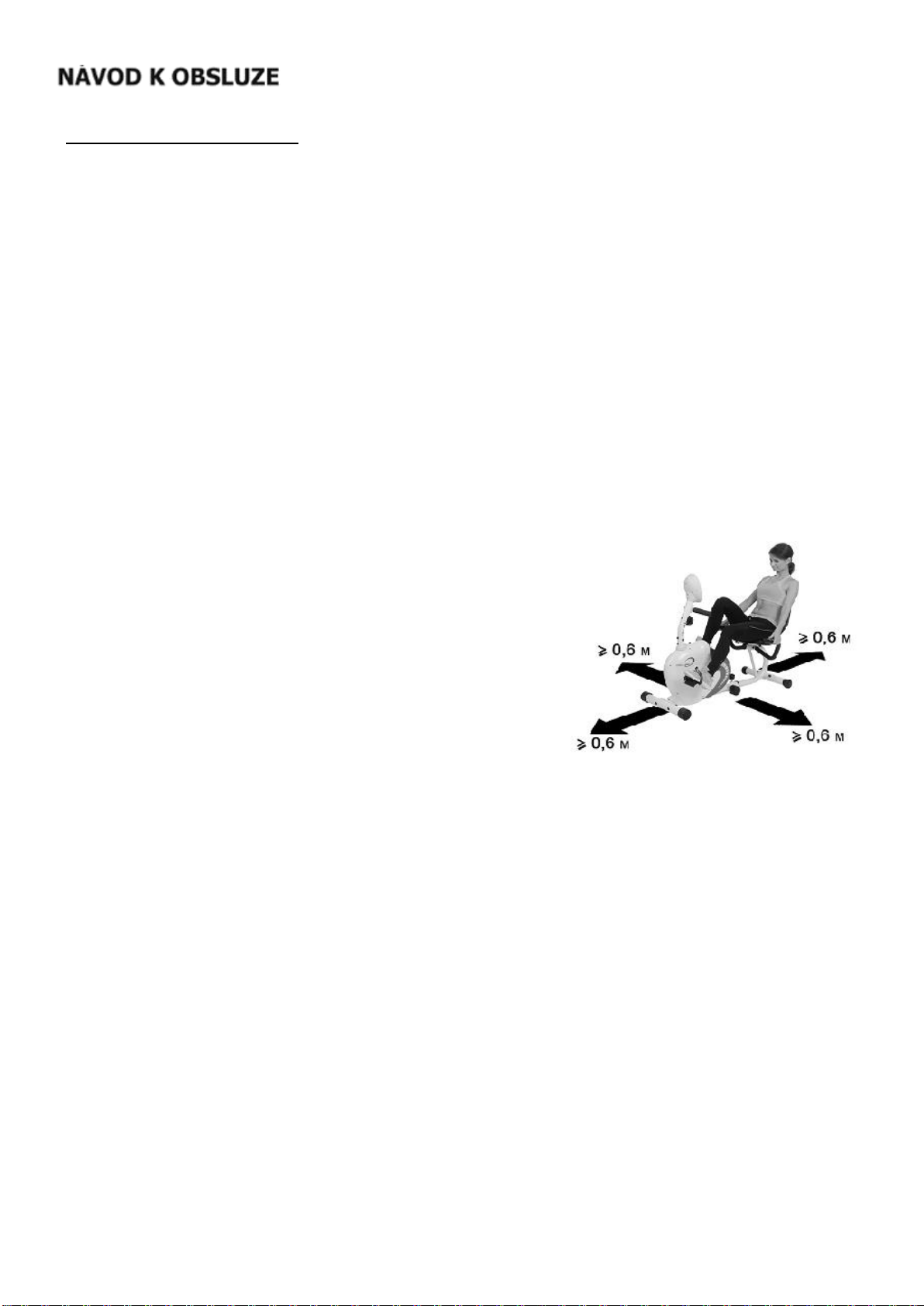

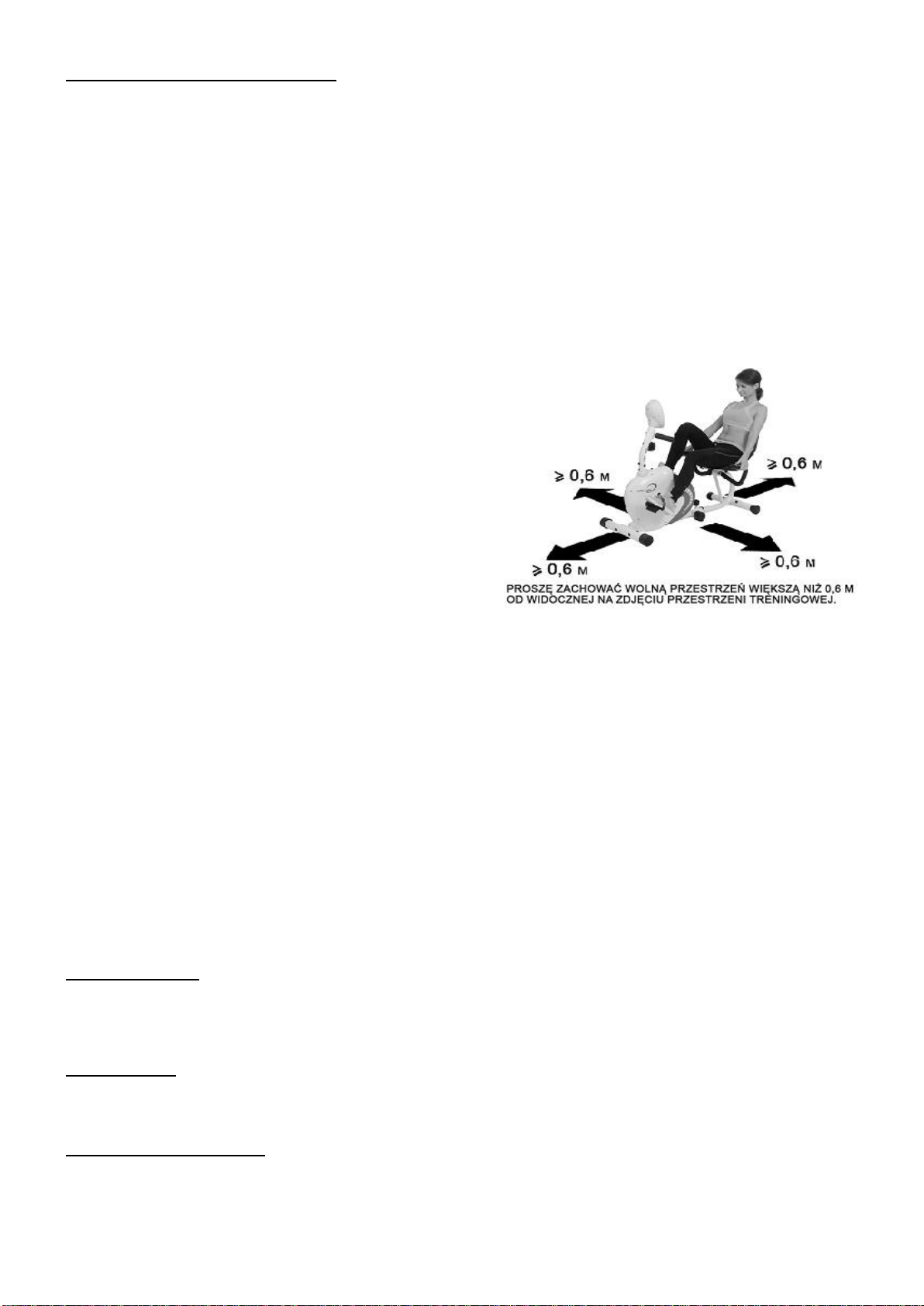

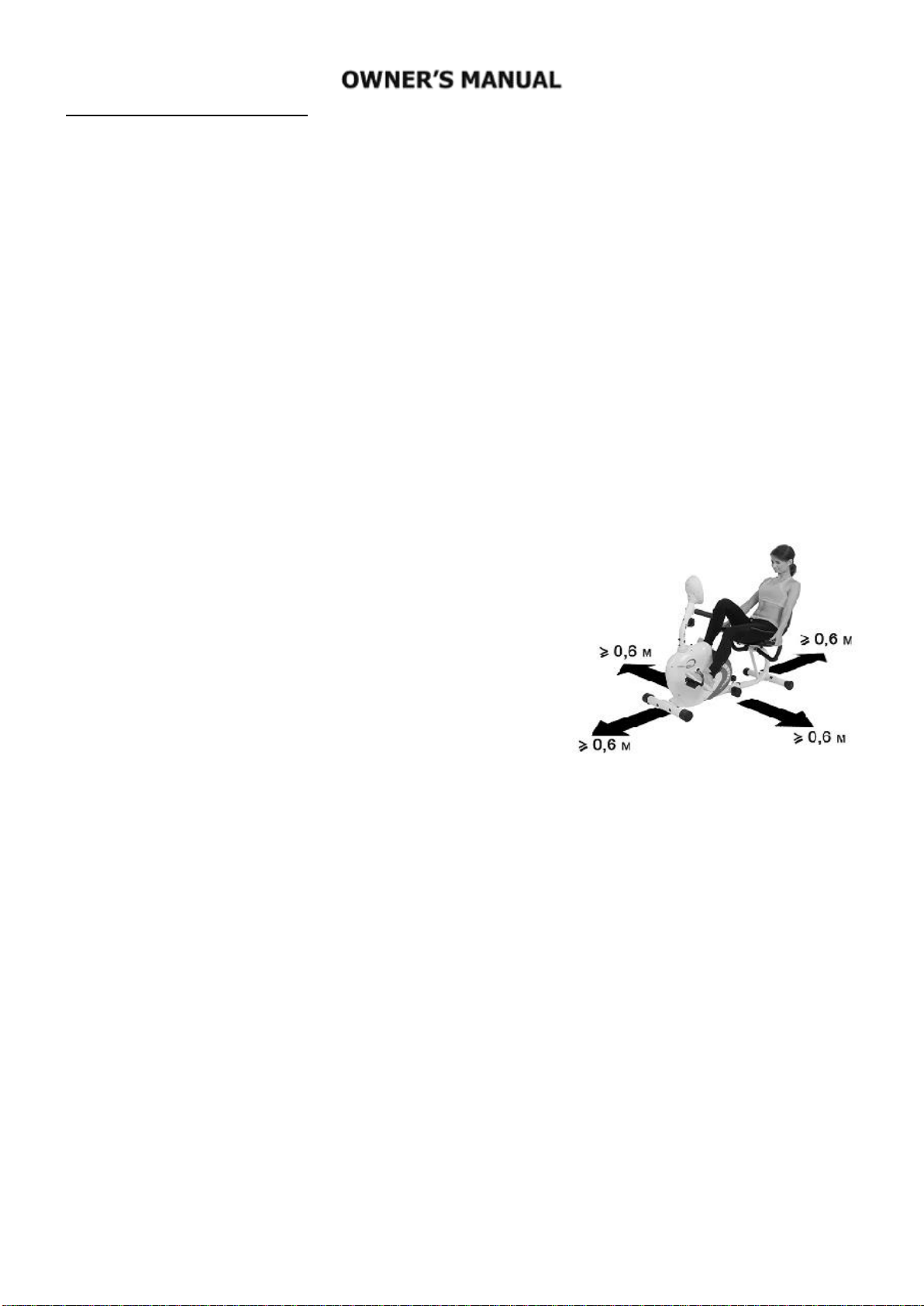

6. Wolna przestrzeń nie powinna być mniejsza niż 0,6 m i większa
niż powierzchnia treningowa w kierunkach, w których sprzęt jest
dostępny. Wolna przestrzeń musi także zawierać przestrzeń do
awaryjnego zejścia. Gdzie sprzęt jest usytuowany obok siebie,
wielkość wolnej przestrzeni może być podzielona.
7. Przed pierwszym użyciem, a później w regularnych odstępach
czasu, należy sprawdzać mocowanie wszystkich śrub, bolców i
pozostałych połączeń.
8. Przed rozpoczęciem ćwiczeń sprawdź umocowanie części i
łączących je śrub. Trening można rozpocząć tylko wtedy, jeżeli
urządzenie jest całkowicie sprawne.
9. Urządzenie powinno być regularnie sprawdzane pod względem
zużycia i uszkodzeń tylko wtedy będzie ono spełniało warunki
bezpieczeństwa. Szczególną uwagę należy zwrócić na uchwyty
piankowe, zaślepki na nogi i tapicerkę, które ulegają
najszybszemu zużyciu. Uszkodzone części należy natychmiast naprawić lub wymienić do tego czasu nie wolno używać
urządzenia do treningu.
10. Nie wkładaj w otwory żadnych elementów.
11. Zwracaj uwagę na wystające urządzenia regulacyjne i inne elementy konstrukcyjne, które mogłyby przeszkadzać w trakcie
ćwiczeń.
12. Sprzęt wykorzystuj jedynie zgodnie z przeznaczeniem. Jeśli któraś z części ulegnie uszkodzeniu bądź zużyciu lub też
usłyszysz niepokojące dźwięki podczas używania sprzętu, natychmiast przerwij ćwiczenia. Nie używaj sprzętu ponownie
dopóki problem nie zostanie usunięty.
13. Ćwicz w wygodnym ubraniu i sportowym obuwiu. Unikaj luźnych ubrań, którymi można zahaczyć o wystające części sprzętu
lub które mogłyby ograniczać swobodę ruchów.
14. Sprzęt zaliczony został do klasy H według normy EN ISO 20957-1 i jest przeznaczony wyłącznie do użytku
domowego. Nie może być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych.
15. Podczas podnoszenia lub przenoszenia sprzętu należy zachować właściwą postawę, aby nie uszkodzić kręgosłupa.
16. Produkt jest przeznaczony wyłącznie dla osób dorosłych. Trzymaj dzieci, nie będące pod nadzorem z dala od urządzenia.
17. Montując urządzenie należy ściśle stosować się do załączonej instrukcji i używać tylko części dołączonych do zestawu.
Przed rozpoczęciem montażu, należy sprawdzić czy wszystkie części, które zawiera dołączona lista, znajdują się w
zestawie.
OSTRZEŻENIE: PRZED UŻYCIEM SPRZĘTU FITNESS PRZECZYTAJ INSTRUKCJE. NIE PONOSIMY
ODPOWIEDZIALNOŚCI ZA KONTUZJE LUB USZKODZENIA PRZEDMIOTÓW, KTÓRE ZOSTAŁY SPOWODOWANE
NIEWŁAŚCIWYM UŻYTKOWANIEM TEGO PRODUKTU.
DANE TECHNICZNE
Waga netto –25 kg
Koło zamachowe – 6 kg
Rozmiar po rozłożeniu – 138 x 65 x 98 cm
Maksymalne obciążenie produktu –100 kg
KONSERWACJA
Do czyszczenia urządzenia nie należy używać agresywnych środków czyszczących. Używaj miękkiej, wilgotnej ściereczki do
usuwania zabrudzeń i kurzu. Usuwaj ślady potu gdyż kwasowy odczyn może uszkodzić powłokę. Urządzenia należy
przechowywać w miejscach suchych by chronić je przed wilgocią i korozją.
SPOSÓB REGULACJI OPORU
Siłę oporu reguluje się za pomocą gałki umieszczonej na trzonie przednim, pod kierownicą. Aby zmniejszyć opór przekręcamy
gałkę regulacji w kierunku znaku minus (-), aby zwiększyć opór przekręcamy gałkę w kierunku znaku plus (+).

SPOSÓB HAMOWANIA
Aby zatrzymać urządzenie treningowe należy przestać pedałować. Rowerek magnetyczny R9254 nie posiada systemu
blokującego i hamulca bezpieczeństwa.
LISTA CZĘŚCI I NARZĘDZI
Nr.
Opis
Ilość
Nr.
Opis
Ilość
1
Plastikowa osłona tylnej podstawy
2
40
Obejma przewodów
1
2
Podkładka
2
41
Śruba M5x40
1
3
Zaślepka M10
4
42
Nakrętka M6
3
4
Słup regulacji siodełka
1
43
Śruba M6x50
1
5
Lokator
1
44
Śruba M10×65
1
6
Lewa część kierownicy
1
45
Śruba M8x40
1
7
Piankowy uchwyt
2
46
Przednia pionowa tuba
1
8
Środkowa część kierownicy
1
47
Sprężyna magnetyczna
1
9
Okrągła zaślepka Φ25
4
48
Podkładka Φ10
4
10
Tuleja środkowej części kierownicy
2
49
Obracająca się plastikowa osłonka
4
11
Plastikowa osłona
1
50
Przewód kontroli napięcia
1
12
Podkładka łukowa Φ8
10
51
Pedały P&L
2
13
Podkładka Φ8
15
52
Kontrola napięcia
1
14
Śruba M8x20
6
53
Wspornik koła dociskowego
1
15
Śruba M8x40
8
54
Śruba krzyżakowa M5x35
1
16
Nakrętka M8
6
55
Koło dociskowe
1
17
Siodełko
1
56
Przewód czujnika
1
18
Oparcie
1
57
Komputer
1
19
Rama siodełka
1
58
Przewód pulsu 1
1
20
Prawa część kierownicy
1
59
Przewód pulsu 2
2
21
Śruba M10x70
4
60
Czujnik pomiaru pulsu
2
22
Śruba M8x16
4
61
Zaślepka
1
23
Prawa i lewa osłona
2
62
Zatyczka
4
24
Pas 4V
1
63
Wspornik
1
25
Koło głównego pasa
1
64
Frontowa osłona
1
26
Zestaw łożysk
1 zestaw
65
Plastikowa osłona korby
2
27
Przedni stabilizator
1
66
Pasek do pedałów
2
28
Tylny stabilizator
1
67
Śruba krzyżakowa M4x12
4
29
Korba
1
68
Podkładka Φ4
5
30
Rama główna
1
69
Śruba krzyżakowa samoblokująca ST4,2x20
5
31
Śruba krzyżakowa
1
70
Śruba krzyżakowa samoblokująca ST4x10
1
32
Pokrętło
1
71
Podkładka Φ10
4
33
Tuleja
1
72
Podkładka Φ5
1
34
Nakrętka M5
1
73
Śruba krzyżakowa samoblokująca ST4,2x30
3
35
Nakrętka M10x1x5
4
74
Podkładka sprężynująca Φ8
10
36
Nakrętka M10x1x3
1
75
Śruba M8x20
4

37
Koło zamahowe
1
76
Klucz
1
38
Rozpórka
1
77
Śrubokręt s=5
1
39
Śruba
2
MONTAŻ
1. Montaż stabilizatora przedniego
Przymocuj przedni stabilizator (27) do ramy głównej (30) używając śrub (21) i podkładek (48), podkładek (71) i zaślepek (3). (rys
1)
2. Montaż stabilizatora tylnego
Przymocuj tylny stabilizator (28) do tuby regulacji siodełka (4) używając śrub (21) i podkładek (48), podkładek (71) i zaślepek (3).
(rys 2)
Rys. 1 Rys. 2
3. Montaż słupa kierownicy
Końcówkę przewodu oporu przeciągnij przez haczyk przewodu regulacji oporu jak pokazano na rysunku A.
Przeciągnij przewód kontroli napięcia do otworu metalowego wspornika przewodu kontroli napięcia tak jak pokazano na
rysunku B.

Połącz przewód kontroli napięcia (52) z przewodem regulacji oporu (50) tak jak pokazano na rysunku C.
Wprowadź przedni pionowy wspornik (46) do ramy głównej (30) i skręć używając 4 śrub (14) i podkładek (74) oraz (12) jak
pokazano na rysunku D.
4. Montaż Komputera
Połącz przewód komputera (56) i przewody pulsu (58) z przewodami wychodzącymi z
komputera. Przymocuj komputer (57) do przedniej pionowej tuby (46) . Upewnij się że
komputer dobrze przylega i dokręć go używając śruby.
5. Montaż małej przedniej kierownicy
Połącz kierownicę (8) z przednią pionową tubą (46)
korzystając z dwóch zestawów śrub (14), podkładek (74) oraz (12).
6. Montaż siodełka
Połącz ramę siodełka (19) ze słupem regulacji siodełka (4) korzystając ze śrub (22),
podkładek (13) oraz nakrętek (16).
7. Montaż i regulacja siodełka oraz oparcia
Przymocuj siodełko (17) i oparcie (18) do
ramy (19) korzystając ze śrub (15) i
podkładek (13).

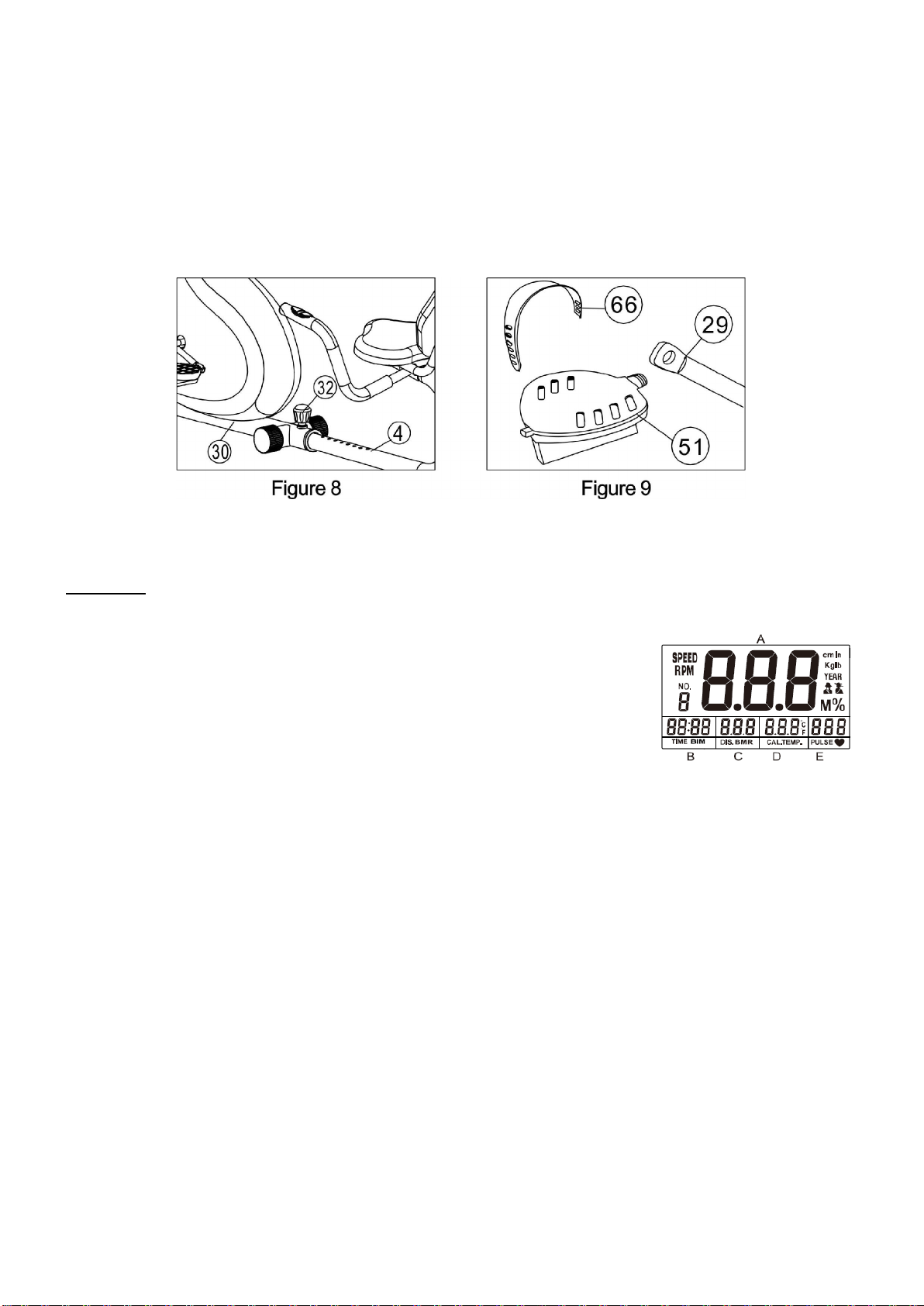

8. Montaż lewej i prawej kierownicy
Połącz przewód pulsu II (59) z lewej i prawej części kierownicy (6,20) z przewodem
pulsu I (58) z ramy regulacji siodełka (4). Połącz prawą i lewą część kierownicy (6,20) z
ramą regulacji siodełka (4) korzystając z czterech śrub (75) i podkładek (74 i 12).
Poluzuj i wyciągnij pokrętło (32) a następnie wsuń ramę siodełka (4) w ramę główną (30).
Dopasuj ramę siodełka (4) do odpowiedniego otworu ustalając w ten sposób pożądaną
pozycję a następnie dokręć pokrętło (32).

9. Montaż pedałów
Połącz paski (66) z prawym i lewym pedałem (51), a następnie połącz prawy i
lewy pedał (51) z korbą (29).
UWAGA: Lewy i prawy pedał są oznaczone “L”(Lewy) i “R”(Prawy).
KOMPUTER
PRZYCISK GŁÓWNY
MODE służy do wyboru interesującej cię funkcji.
RECOVERY/UP służy do zwiększania wartości TIME, DIST, CAL i TEMP.
DOWN służy do zmniejszenia wartości TIME, DIST, CAL i TEMP.
RESET/GO (jeśli posiada) służy do wyzerowania wybranej wartości.
BODYFAT służy do włączania/ wyłączania indywidualnych parametrów
OPERACJE:
AUTO ON/OFF: Monitor wyłączy się automatycznie gdy przez 4 minuty nie otrzyma żadnego sygnału. Monitor zostanie
ponownie włączony w momencie rozpoczęcia ćwiczeń lub naciśnięcia przycisku.
OSTRZEŻENIE! Systemy monitorowania tętna mogą być niedokładne. Nadmiar ćwiczeń może doprowadzić
do poważnych obrażeń lub śmierci. Jeśli czujesz się słabo, natychmiast przerwij ćwiczenia.
FUNKCJE:
TIME (TMR) /CZAS/: Mierzy czas ćwiczeń od ich rozpoczęcia do zakończenia.
SPEED (SPD)/ BODYFAT/ RPM /PRĘDKOŚĆ/: Wyświetla aktualną prędkość/ ilość powtórzeń na minutę
DISTANCE (DST) /DYSTANS/: Zlicza przebyty dystans ćwiczeń od ich rozpoczęcia do zakończenia.
CALORIES (CAL) /KALORIE/: Zlicza kalorie spalone podczas ćwiczeń od ich rozpoczęcia do zakończenia.
PULSE /PULS/ Wyświetla ilość uderzeń serca na minutę. Obie ręce muszą być umieszczone na czujnikach w celu dokonania
pomiaru
ALARM: włączy się sygnał dźwiękowy po wciśnięciu MODE, RECOVERY/UP, DOWN, RESET/GO, BODYFAT
BATERIE: Jeśli wyświetlacz działa niepoprawnie należy wymienić baterie. Komputer jest zasilany dwoma bateriami tylu ”AA’ lub
jedną ”AAA”.
W czasie wymiany baterii, informacje zostaną utracone jeśli czas wymiany przekroczy 15 sekund.
MOŻLIWE USTERKI I CH ROWIAZANIE
Usterka
Przyczyna
Rozwiązanie
Podstawa jest niestabilna
1. Podłoga nie jest równa lub pod
stabilizatorem znajduje się mały
przedmiot.
2. Przedni i tylny stabilizator nie zostały
wypoziomowane podczas montażu.
1. Usuń przedmiot.
2. Dokręć przedni i tylny stabilizator.
Słup kierownicy nie jest
stabilny.
Śruby są poluzowane.
Dokręć śruby .
Z części ruchomych
wydobywają się
niepokojące odgłosy.
Części są niedokładnie skręcone.
Zdejmij obudowę by sprawdzić.

Brak oporu w trakcie
ćwiczeń.
1. Wzrosła przerwa między przewodami
oporu magnetycznego.
2. Regulatoroporujestzniszczony.
3. Zsunął się pasek oporu.
1. Zdejmij obudowę by sprawdzić.
2. Wymień regulator oporu
3. Zdejmij obudowę by sprawdzić.
ZAKRES STOSOWANIA
Ćwiczenia na rowerku poziomym zastępują ćwiczenia wykonywane na zwykłym rowerze.
Rowerek poziomy R9254 jest urządzeniem klasy H przeznaczonym wyłącznie do użytku domowego. Nie może być
używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych.
INSTRUKCJA TRENINGU

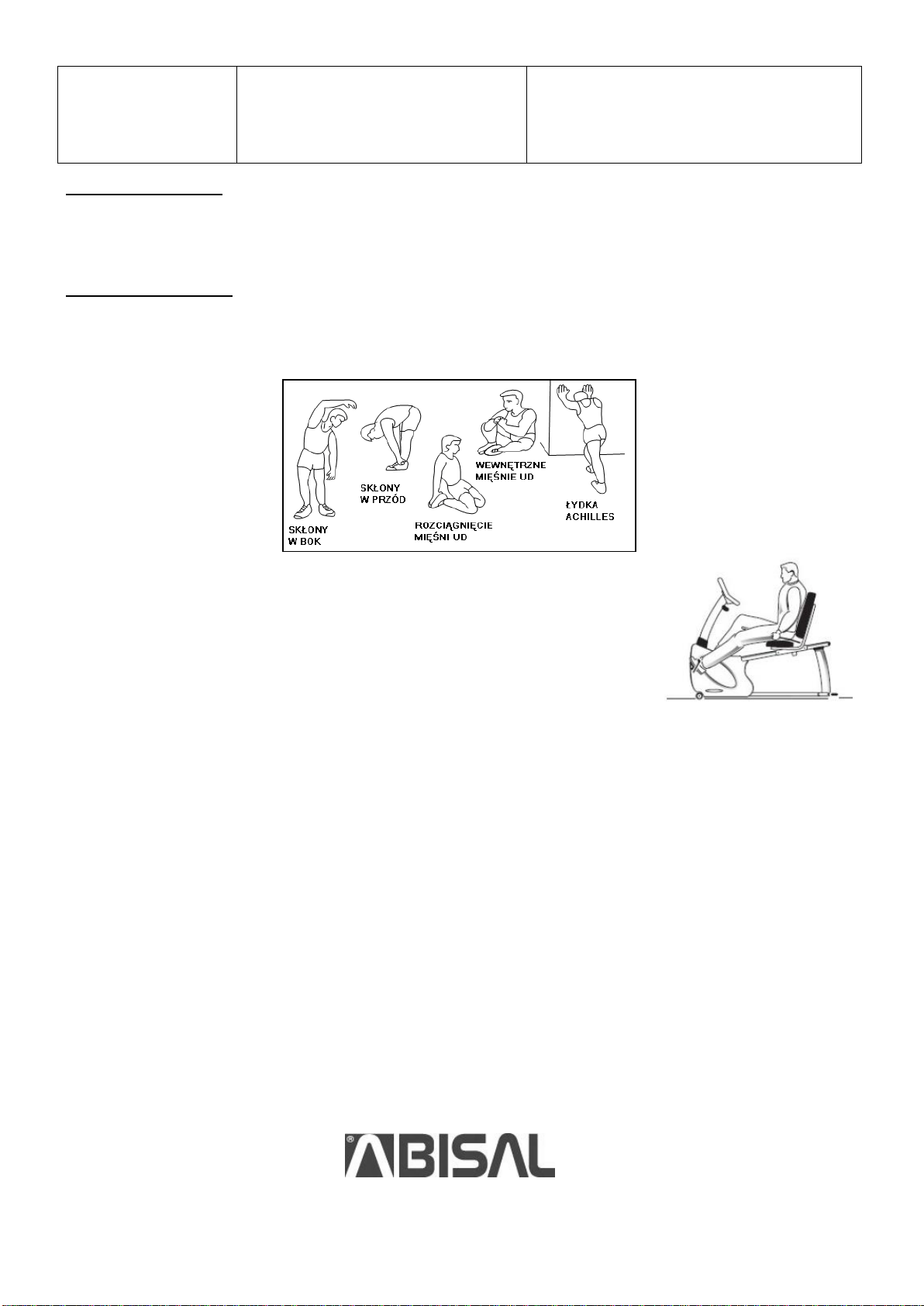

1. Rozgrzewka
Przed rozpoczęciem treningu sugerujemy wykonać ćwiczenia rozgrzewające przedstawione poniżej na rysunku. Każde
ćwiczenie powinno być wykonywane, co najmniej przez 30 sekund. Rozgrzewka zmniejsza ryzyko kontuzji i skurczu mięśni i
powoduję lepszą pracę mięśni.

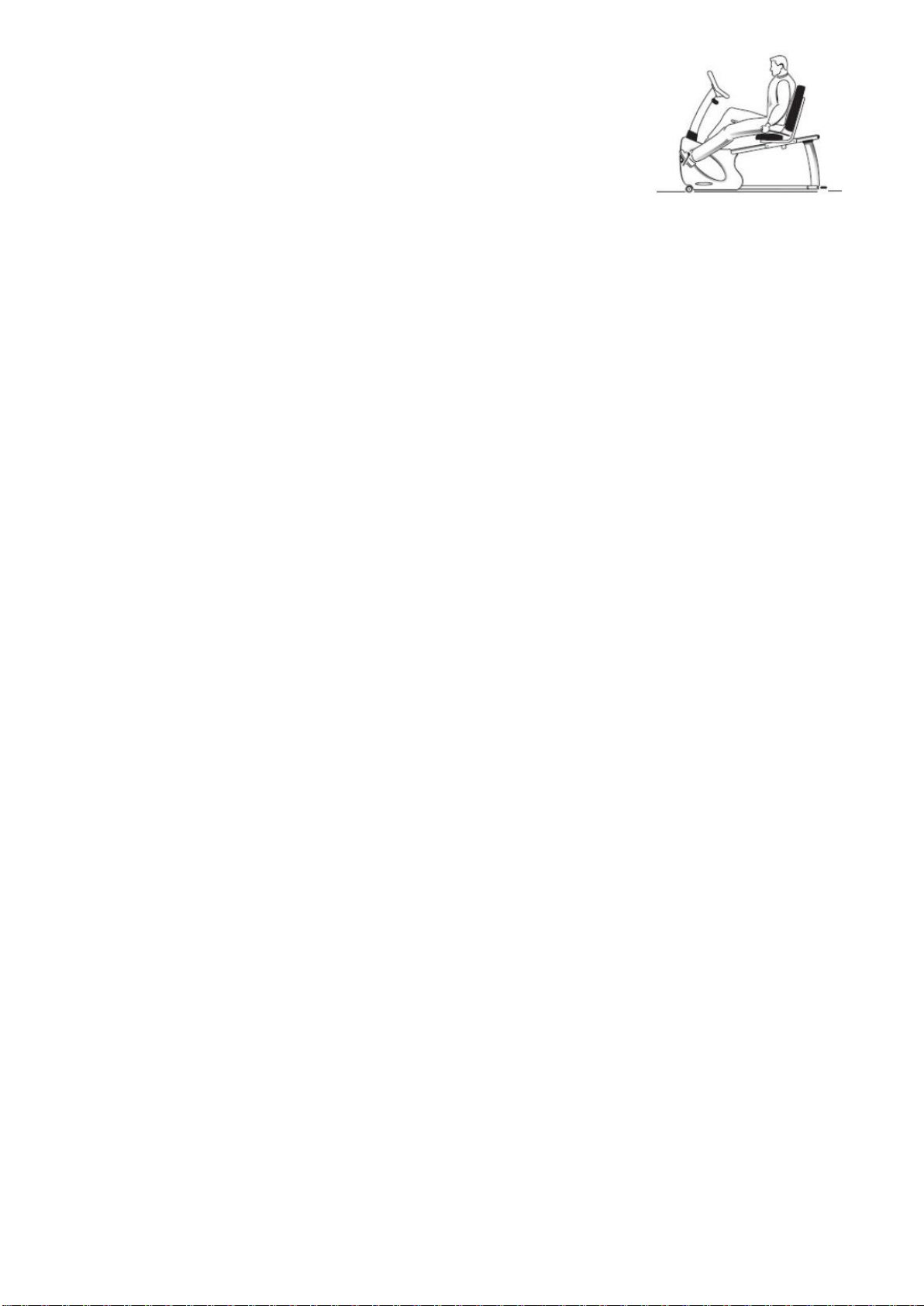

2. Pozycja
Usiądź na siodełku, stopy wsuń w pedały tak by były zablokowane pomiędzy podstawą pedału
a paskiem zabezpieczającym, dłonie oprzyj na kierownicy. W trakcie ćwiczeń należy mieć
wyprostowane plecy.
3. Trening
Aby poprawić swoją kondycje i zdrowie należy przestrzegać podanych instrukcji treningu.
Jeżeli wcześniej nie byłeś aktywny fizycznie przez dłuższy okres czasu powinieneś
skonsultować się z lekarzem przez rozpoczęciem ćwiczeń.
4. Organizacja treningu
Rozgrzewka:
Przed każdym treningiem powinieneś się rozgrzewać przez 5-10 minut. Można wykonać kilka ćwiczeń rozciągających lub
pedałować przez kilka minut przy małym oporze.
Odpoczynek:
Wraz z końcem treningu należy stopniowo zmniejszać intensywność. Aby zapobiec skurczom mięśni zaleca się również
ćwiczenia rozciągające.
Sukces
Nawet po krótkim okresie czasu zauważysz, że musisz stopniowo zwiększać opór, aby utrzymać optymalny poziom pulsu.
Treningi będą coraz łatwiejsze i będziesz się czuł sprawniejszy w ciągu normalnego dnia.
Jednak należy się zmotywować do regularnych ćwiczeń. Wybierz określoną godzinę treningu i nie rozpoczynaj ćwiczeń zbyt
agresywnie.
Stare powiedzenie wśród sportowców mówi: „ Najtrudniejsza rzecz w treningu to zacząć go”.
Dział obsługi klienta: ABISAL Sp. z o.o.
ul. Św. Elżbiety 6
41–905 Bytom
[email protected]
www.abisal.pl
www.hms-fitness.pl

KARTA GWARANCYJNA
Nazwa artykułu: ………………………………………………………….
Kod EAN: …………………………………………………………………
Data sprzedaży: ………………………………………………………….
…………………………………....
(Pieczątka i podpis sprzedawcy)
WARUNKI GWARANCJI
1. Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży.
2. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta:
- czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz podpisem sprzedawcy
- ważnego dowodu zakupu sprzętu z datą sprzedaży / rachunku /
- reklamowanego towaru
3. Ewentualne wady i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w terminie nie dłuższym
niż 21 dni od daty dostarczenia towaru do sklepu lub serwisu.
4. W przypadku konieczności sprowadzenia części z importu okres gwarancji może się wydłużyć o czas niezbędny do jej
sprowadzenia jednak nie dłużej niż o 40 dni.
5. Gwarancją nie są objęte: - Uszkodzenia mechaniczne i wywołane nimi wady,
- uszkodzenia i wady wynikłe wskutek niewłaściwego z przeznaczeniem użytkowania i przechowywania,
- niewłaściwy montaż i konserwacja,
- uszkodzenia i zużycie takich elementów jak: linki, paski, elementy gumowe, pedały, uchwyty z gąbki, kółka, łożyska itp.
6. Gwarancja traci ważność w przypadku: - Upływu terminu ważności,
- samodzielnych napraw,
- nieprzestrzegania zasad prawidłowej eksploatacji.
7. Duplikaty karty gwarancyjnej nie będą wydawane.
8. Produkt oddany do naprawy winien być kompletny i czysty. W przypadku stwierdzenia braków, serwis ma prawo odmówić
przyjęcia sprzętu do naprawy. W przypadku dostarczenia brudnego produktu, serwis może odmówić jego przyjęcia lub
też na koszt klienta za jego pisemną zgodą dokonać czyszczenia.
9. Gwarancją nie są objęte czynności związane z montażem i konserwacją, które zgodnie z instrukcją obsługi użytkownik
zobowiązany jest wykonywać we własnym zakresie.
10. Gwarant informuje, iż prowadzi serwis pogwarancyjny.
11. Towar powinien być w oryginalnym opakowaniu i zabezpieczony do wysyłki.
Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności
towaru z umową.
SPRZĘT NIE JEST PRZEZNACZONY DO UŻYTKOWANIA W SIŁOWNIACH, KLUBACH KULTURYSTYCZNYCH,
CENTRACH FITNESS ORAZ DO INNYCH CELÓW WYCZYNOWYCH
ADNOTACJE O PRZEBIEGU NAPRAW
Lp.
Data
zgłoszenia
Data
wydania
Przebieg napraw
Podpis odbierającego
(sklep, właściciel)

IMPORTANT SAFETY INFORMATION
This product has been designed for home use only and built for optimum safety. Please note the following safety
precautions:
1. Before starting any exercise program you should consult your doctor to determine if you have any physical or
health conditions that could create a risk to your health and safety, or prevent you from using the equipment
properly. Your doctor's advice is essential if you are taking medication that affects your heart rate, blood pressure
or cholesterol level. This is especially important for persons over the age of 35, pregnant women, or those with
pre-existing health problems or balance impairments.
2. Before using this equipment to exercise, always do stretching exercises to properly warm up.
3. Be aware of your body's signals. Incorrect or excessive exercise can damage your health. Stop exercising if you experience
any of the following symptoms: pain, tightness in your chest, irregular heartbeat, extreme shortness of breath, feeling light
headed, dizzy or nauseous. If you do experience any of these conditions you should consult your doctor before continuing
with exercise program. Injuries to health may result from incorrect or excessive training.
4. During exercises and after keep children and pets away from the equipment.
5. Use the equipment on a stable and levelled surface with a protective cover for your floor or carpet. Move all sharp objects.
6. Free area shall be not less than 0,6 m greater than the training area in the
directions from which the equipment is accessed. Free area must also
include the area for emergency dismount. Where equipment is positioned
adjacent to each other the value of the free area may be shared.
7. Before each use, visually inspect the unit including hardware and resistance
bends.
8. Before using the equipment, check if the nuts, bolts and other bends are
securely tightened.
9. Always use the equipment asindicated. If you find anydefective components whilst assembling or checking the equipment,or
if you hear any unusual noise coming from the equipment while using, stop. Do not use the equipment until the problem has
been rectified.
10. Do not insert any object into any openings.
11. Be aware of all regulation and constructions parts which may disturb during exercises.
12. The safety level of the equipment can only be maintained if it is regularly examined for damage and/or wear and tear.
13. Wear suitable clothing whilst using the equipment. Avoid wearing loose clothing which may get caught in the equipment or
that may restrict or prevent movement.
14. The equipment has been tested and certified according to EN ISO 20957-1 under class H. It is not suitable for
therapeutic use.
15. Care must be taken when lifting or moving the equipment so as not to injure your back. Always use proper lifting techniques
and/or use assistance.
16. The equipment is designed for adult use only. Keep unsupervised children away from the equipment.
17. Assemble this unit as described in this manual. Use only parts from the set. Check all parts with the part list.
WARNING: READ ALL INSTRUCTIONS BEFORE USING ANY FITNESS EQUIPMENT. WE ASSUME NO RESPONSIBILITY
FOR PERSONAL INJURY OR PROPERTY DAMAGE CAUSED BY OR THROUGH THE USE OF THIS PRODUCT.

SPECIFICATIONS
Weight –25 kg
Flywheel –6 kg
Dimensions –138 x 65 x 98 cm
Maximum weight of user –100 kg
MAINTENANCE
Your unit has been carefully designed to require minimum maintenance. To ensure this, we recommend that you do the following:
Keep your unit clean by wiping sweat, dust or other residue off with a soft, clean cloth after each use
Always make sure that the bands are secure and show no signs of wear
Regularly check the tightness of nuts and bolts
TENSION ADJUSTMENT
To reduce tension turn control into sign ”-” direction, to increase tension turn control into sign “+” direction.
BREAKING
Stop to pedal when you want stop the item. Magnetic bike R9254 not acquire breaking system or emergency break.
PARTS LIST AND TOOLS
No.
Description
Qty
No.
Description
Qty
1
Rear base foot plastic cover
2
38
Spacer
1
2
Locking flat washer
2
39
Crosshead self bolt ST2.9×8
2
3
M10 Cap nut
4
40
Wire clamp
1
4
Seat cushion adjustor tubing
1
41
M5×40 Bolt
1
5
Locator
1
42
M6 Nut
3
6
Left handlebar tube
1
43
M6×50 Bolt
1
7
Foam grip
2
44
M10×65 Bolt
1
8
Front small handlebar tube
1
45
M8×40 Bolt
1
9
φ25 ball plug
4
46
Front upright tube
1
10
Front small handlebar bushing
2
47
Magnetic spring
1
11
Front plastic cover
1
48
ψ10 washer
4
12
ψ8 Arc washer
10
49
Rotating base foot
4
13
ψ8 Flat washer
15
50
Tension control wire
1
14
M8×20 Bolt
6
51
Left & Right pedals
1
15
M8×40 Bolt
8
52
Tension control
1
16
M8 Nylon nut
6
53
Press-Wheel bracket
1
17
Seat cushion
1
54
Crosshead bolt M5×35
1
18
Back cushion
1
55
Press-Wheel
1
19
Seat cushion frame
1
56
Sensor wire
1
20
Right handlebar tube
1
57
Computer
1

21
M10*70 Bolt
4
58
Hand pulse wire 1
1
22
M8*16 Bolt
4
59
Hand pulse wire 2
2
23
Left & Right cover
2
60
Hand pulse sensor
2
24
4V Belt
1
61
ψ50 end plug
1
25
Big belt wheel
1
62
Round plug
4
26
Bearing set
1set
63
Magnetic bracket
1
27
Front stabilizer
1
64
Front cover
1
28
Rear stabilizer
1
65
Crank plastic cover
2
29
Crank
1
66
Pedal strap
2
30
Main frame
1
67
Crosshead bolt M4x12
4
31
Crosshead bolt ST4*6
1
68
ψ4 flat washer
5
32
Round knob
1
69
Crosshead self bolt ST4.2*20
5
33
Bushing
1
70
Crosshead self bolt ST4*10
1
34
M5 Nut
1
71
φ10 spring washer
4
35
M10×1×5 Nut
4
72
φ5 flat washer
1
36
M10×1×3 Nut
1
73
Crosshead self bolt ST4.2*30
3
37
Flywheel
1
74
Spring washerψ8
10
75
M8*20 Bolt
4
77
Screwdriver (S=5)
1
76
Wrench
1
HARDWARE PACKING LIST

ASSEMBLY INSTRUCTION
1) Install the Front Stabilizer
Attach the Front stabilizer (27) to the Main frame (30) with two Bolts (21), Flat washers (48 )
Spring washers (71) and Cap nuts (3). (See figure 1)
2) Install the Rear Stabilizer
Attach the Rear stabilizer (28) to the Seat cushion adjustor tubinh (4) with two Bolts (21), Flat washers (48)Spring washers
(71)and Cap nuts (3). (See figure 2)
3) Install the Front Upright Tube
Put the cable end of the resistance cable for the Tension control (56) into the spring hook of Tension control wire (50) as shown
on drawing A of figure 3.
Pull the resistance cable for the Tension control (52) up and force it into the gap of metal bracket of Tension control wire (50) as
shown on drawing Bof figure 3.
Connect the resistance cable of Tension control (52) with the Tension control wire (50) completed as shown on drawing Cof
figure 3.
Insert the Front upright tube (46) into the tube of Main frame (30) and secure it with four Bolts (14), Spring washerψ8(74) and Arc
washers (12). See drawing Dof figure 3-D.

4) Install the Computer
Connect the Computer wire (56) and the hand pulse wire I (58) to the wires that
come from the Computer (57) and into front upright tube (46) twist with screws.
Attach the Computer (10) to the top of Front upright tube (46). then tighten. (See
figure 4)
5) Install the front small handlebar
Attach the front handle bar (8) to the Front
upright tube (46) with two sets of M8*20 bolts (14), Spring washerψ8(74) andψ8 Arc washer
(12) (See figure 4)
6) Install the Seat Cushion frame
Attach the Seat cushion frame (19) with bolts (22),ψ8 Flat washers (13) and M8 nylon nuts (16). (See figure 5) to the seat
adjustor (4).
7) Install and adjustment of seat cushion and back cushion
Install the seat cushion (17) and back cushion (18) to seat cushion frame (19) with 8 sets of M8*40 bolts (15) and flat washers
(13). (See Figure 6 a, 6b)
8) Install the Left and Right Handlebar Tubes
Connect the hand pulse wire II (59) from the Left and Right handlebar tubes (6, 20) to the hand pulse
Wire I (58) from the Seat cushion adjustor (4). Attach the Left and Right
handlebar tubes (6, 20)
to the Seat cushion adjustor (4) with fourM8*20 Bolts (75), spring washers
(74) and Arc washers (12). (See figure 7)
Release and pull the Round knob (32) and then insert the Seat cushion adjustor
(4) into the tube of Main Frame (30). Adjust the Seat cushion adjustor tubing(4)
to the desired hole for the appropriate position and tighten the Round knob (32)
after adjustment. (See figure 8)

9) Install the Left & Right Pedals
Attach the pedal straps(66) to the pedals (51),
attach the Left & Right pedals (51) to the Crank axis (29). The Left Pedal (51L) should be threaded on counter-clockwise. The
Right Pedal (51R) should be threaded on clockwise. (See figure 9)
NOTE: The Left & Right Pedals (51) are marked with “L” & “R”.
COMPUTER
BUTTONS:
1. MODE
Press this button to changeover display or choose the window needs to be set.
2. RECOVERY / UP
I. In setting status, press this button to increase setting value in relevant flashing window for
TIME, DIST, CAL and TEMP (℃or ℉)
ii. In non-exercise or non-setting status, press this button to enter/exit pulse recovery function.
3. DOWN
In setting status, press this button to decrease setting value in relevant flashing window for TIME, DIST, CAL and TEMP (℃or ℉)
4. RESET/GO
I. In setting status, press this button to reset the value in relevant flashing window for TIME, DIST and CAL.
ii. In parameters setting status for body fat, press this button to enter body fat test.
iii. In monitor status, hold this button for 3 seconds to reset all value to zero.
5. BODYFAT
In non-exercise status, press this button to enter/exit body fat parameters set-up.
FUNCTIONS
1. SPEED/BODYFAT RATIO/RPM (IF HAVE) （Display in A Window）
I. Display instantaneous speed and the range is 0.0~99.9KM/H.Or,if the monitor showing M, the range will be
0.0~99.9MILE/H.The max. pickup signal is 1500rpm.
ii. Display current repetition per minute (RPM) during exercise. It reflects the pedal frequency. The range is 0~1500 rate per
minute. (IF HAVE)
iii. Display Body fat ratio.

2. TIME/BMI（Display in B Window）
I. Count the total time from exercise start to the end and the range is 0 ~ 99M59S.
ii. Exercise time can be set in advance, when it approaches the preset time, the monitor will alarm 10 seconds. The maximum
pre-set time is 99 minutes.
iii. Display Body Mass Index (BMI).
3. DISTANCE/BMR （Display in C Window）
I. Count the total distance from exercise start to the end and the range is 0.00 ~ 9.99 ~ 99.9KM.Or, if the meter showing M, the
range will be 0.00 ~ 9.99 ~ 99.9 MILE.
ii. Exercise distance can be set in advance, when it approaches the preset distance, the monitor will alarm 10 seconds. The
maximum pre-set distance is 99.9KM or MILE (if the monitor showing M).
iii. Display Basal Metabolic Rate (BMR).
4. CALORIES/TEMPERATURE （Display in D Window）
I. Count the total calories consumed from exercise start to the end and the range is 0.0 ~ 99.9 ~ 999KCAL.
ii. The calorie value can be set in advance, when it approaches the preset calorie, the monitor will alarm 10 seconds.
iii. Display room temperature (TEMP).
5. PULSE （Display in E Window）
I. Measure your heart rate per minute. The range is 40 ~ 240bpm.
ii. It will display “P” to pause the pulse test if there is no pulse signal over 60 seconds. You can press UP or DOWN to enter the
pulse test again.
6. WHEEL DIAMETER
The wheel perimeter has been set according to client’s requirements.
7. ALARM
The monitor will “Beep” when press “MODE” “RECOVERY/UP” “DOWN”, RESET/GO or “BODYFAT” buttons.
8. AUTO ON/OFF & AUTO START/STOP
I. Without any signal of exercise or operation for 8 minutes, the power will turn off automatically and all the memory will be cleared
off except body fat parameters and temperature.
ii. Once receive exercise or operation signal, the monitor will turn on automatically.
ATTENTION: the information only can be recovered in 15 seconds after battery replacement; the built-in data in
computer may be lost after battery replacement; the normal life for battery is one year.
WARNING Heart rate monitoring systems may be inaccurate. Over exercising may result in serious injury or death. If you feel
faint stop exercising immediately.

MALFUNCTIONS AND TREATMENT
Malfunction
Reason
Treatment
Base is unstable.
1. Floor is not flat or there is small
object under the front or rear
stabilizer.
2. The rear base feet have not been
leveled when assembling.
1. Remove the object.
2. Adjust the rear base feet.
Handlebar or seat cushion
is shaking.
The screws and round knob are loose.
Tighten the screws and round knob.
Loud noise from the
moving parts.
The interval of the parts is improper
tighten.
Open the covers to adjust.
No resistance when riding
the upright bike.
1. The interval of the magnetic
resistance increases.
2. Tension control is damaged.
3. Running belt is slippery.
4. The bearing set is damaged.
1. Open the covers to adjust.
2. Change the tension control.
3. Open the covers to adjust.
4. Change the bearing set.
TERMS OF REFERENCES
Stationary bike exercises are replacing bicycle exercises. Recumbent bike R9254 is item class H. Unit is not intended for
commercial use therapy or rehabilitation.
TRAINING INSTRUCTION
1. Warm-Up
To prevent injury and maximize performance
we recommend that each workout period
starts with a warm-up. We suggest you do the
following exercise as the sketch map. Each
exercise at least about 30 seconds.

2. Position
Seat down at the saddle, put feet’s in to pedals, hands put on the handlebar. Keep your back
straight.
3. Training Organization
Warm-up:
Before every training you should warm-up for 5-10 minutes. Here you can do some stretching and training with low resistance.
Training session:
During the actual training a rate of 70% -85% of the maximum pulse rate should be chosen. The time-length of your training
session can be calculated with the following rule of thumb:
daily training session: approx. 10 min. per unit
2-3 x per week: approx. 30 min. per unit
1-2 x per week: approx. 60 min. per unit
Cool down:
To introduce an effective cool-down of the muscles and the metabolism the intensity should be drastically decreased during the
last 5 –10 minutes. Stretching is also helpful for the prevention of muscle aches.
Success
Even after a short period of regular exercises you will notice that you constantly have to increase the resistance to reach your
optimum pulse rate. The units will be continuously easier and you will feel a lot fitter during your normal day. For this achievement
you should motivate yourself to exercise regularly. Choose fixed hours for your training session and do not start training too
aggressively. An old quote amongst sportsmen says: “The most difficult thing about training is to start it.”
Even though we go to great efforts to ensure the quality of each product we produce, occasional errors and /or omissions do
occur. In any event should you find this product to has either a defective or a missing part, Please contact us for a replacement.
Consumer service department:ABISAL Sp. z o. o.
ul. Św. Elżbiety 6
41–905 Bytom
[email protected]
www.abisal.pl
www.hms-fitness.pl

RADY TÝKAJÍCÍ SE BEZPEČNOSTI
Tento výrobek je určen pouze k domácímu využití a byl navržen tak, aby byla zajištěna maximální bezpečnost. Měly by
být dodržovány následující zásady:
1. Před započetím tréninku se poraďte s lékařem za účelem vyloučení překážek ve využívání tohoto cvičebního zařízení.
Rozhodnutí lékaře je nezbytné v případě užívání léků majících vliv na činnost srdce, tlak krve a hladinu cholesterolu.Je to
také nezbytné u osob starších 35 let a osob majících zdravotní potíže.
2. Před započetím tréninku proveďte vždy rozcvičku.
3. Všímejte si znepokojujících signálů. Nesprávné nebo nadměrné cvičení je nebezpečné pro zdraví. Pokud se v průběhu
tréninku objeví bolesti hlavy nebo závratě, bolest na hrudníku, nepravidelný srdeční rytmus nebo jiné znepokojující projevy,
je potřeba trénink okamžitě přerušit a poradit se s lékařem. Úrazy mohou být způsobené nepravidelným nebo příliš
intenzivním tréninkem.
4. V průběhu tréninku a po jeho ukončení zajistěte,aby k zařízení neměly přístup děti a zvířata.
5. Zařízení je potřeba postavit na suchém a rovném povrchu. Z nejbližšího okolí zařízení je potřeba odstranit veškeré ostré
předměty. Zařízení je potřeba chránit před vlhkostí a eventuální nerovnosti podlahy je potřeby vyrovnat. Je doporučeno
používat speciální antiskluzový podklad, který zabrání posouvání se zařízení během tréninku.
6. Volný prostor kolem zařízení by neměl dosahovat do vzdálenosti menší
než 0,6 m a větší než je dostupná tréninková plocha. Volný prostor musí
také zahrnovat prostor pro bezpečné sestoupení ze zařízení. Tam, kde se
nacházejí dvě tato zařízení vedle sebe, může dojít k podělení volného
prostoru.
7. Před prvním použitím, a dále v pravidelných intervalech, je potřeba
kontrolovat upevnění šroubů a ostatních spojů.
8. Před započetím tréninku zjistěte upevnění jednotlivých částí a šroubů,
které je spojují. Trénink je možné započít pouze v případě, že je zařízení řádně sestaveno.
9. Zařízení by mělo být pravidelně kontrolováno z hlediska opotřebení a poškození, pouze tehdy budou splněny bezpečnostní
podmínky. Zvláštní pozornost je potřeba věnovat potahu a pěnovkám, které podléhají opotřebení nejrychleji. Poškozené
části je potřeba co nejrychleji opravit nebo vyměnit-do té doby není možno zařízení používat.
10. Do otvorů nevkládejte žádné předměty.
11. Dávejte pozor na čouhající regulační části a jiné konstrukční části, které by při tréninku mohly překážet.
12. Zařízení využívejte pouze v souladu s jeho určením. Jestliže bude některá část poškozena nebo opotřebena nebo se během
tréninku objeví znepokojující zvuky, okamžitě přerušte trénink. Nepoužívejte zařízení dokud nebude závada odstraněna.
13. Cvičte v pohodlném oblečení a sportovní obuvi. Vyhýbejte se volnému oblečení, které by se mohlo o vyčnívající části
zachytit nebo by mohly omezovat volnost pohybu.
14. Zařízení spadá do kategorie H podle normy EN ISO 20957-1. Není možné jej využívat jako terapeutické zařízení.
15. Během zvedání nebo přenášení tohoto zařízení je potřeba mít správné držení těla,aby nedošlo k poškození páteře.
16. Zařízení je určeno pouze pro osoby dospělé. Děti bez dozoru udržujte v bezpečné vzdálenosti od zařízení.
17. Při montáži zařízení je potřeba přesně dodržovat návod a používat pouze části, které patří k zařízení. Před započetím
montáže je potřeby zkontrolovat, zda všechny části, které jsou v seznamu,byly dodány.
UPOZORNĚNÍ: PŘED POUŽITÍM FITNESS ZAŘÍZENÍ JE POTŘEBA SI PŘEČÍST NÁVOD. NENESEME ZODPOVĚDNOST ZA
ÚRAZY NEBO POŠKOZENÍ PŘEDMĚTŮ ZPŮSOBENÉ NESPRÁVNÝM POUŽÍVÁNÍM TOHOTO VÝROBKU.

TECHNICKÉ ÚDAJE
Hmotnost netto –25 kg
Kotoučový setrvačník – 6 kg
Rozměry po rozložení – 138 x 65 x 98 cm
Maximální zatížení výrobku – 100 kg
ÚDRŽBA
K čištění zařízení není vhodné používat agresivní čistící prostředky. Používejte měkký, vlhký hadřík na odstraňování špíny a
prachu. Odstraňujte stopy potu neboť kyselá reakce může poškodit potah. Zařízení je potřeba přechovávat na suchém místě,aby
bylo chráněno před vlhkostí a korozí.
NASTAVENÍ VÝŠKY SEDÁTKA
Pro nastavení výšky sedátka povolte šroub upevňující vzpěru sedátka v rámu a přesouváním vzpěry sedátka nastavte výšku
sedátka tak, aby pro Vás byla vyhovující. Dotáhněte šroub tak, aby nebylo možné změnit polohu tyče vzpěry sedátka. V žádném
případě není možno držadlo vzpěry sedátka vytáhnout výše nebo níže, než-li je ryska označující jeho min. a max. výšku.
ZPŮSOB NASTAVENÍ ZÁTĚŽE
Síla odporu je nastavována pomocí hlavičky umístěné na předním držadle,pod řídítky.Pro snížení zátěže je potřeba hlavičkou
otočit ve směru znaku mínus (-), pro zvýšení zátěže je potřeba hlavičkou otočit ve směru znaku plus (+).
ZPŮSOB BRŽDĚNÍ
Pro zastavení rotopedu je potřeba přestat šlapat. Magnetický rotoped R9254 není vybaven blokačním systémem a nemá
bezpečnostní brzdu.
SEZNAM ČÁSTÍ A NÁŘADÍ
Číslo
Popis
Množství
Číslo
Popis
Množství
1
Plastový kryt zadního podstavce.
2
40
Objímka pro upevnění kabelů
1
2
Podložka
2
41
Šroub M5x40
1
3
Zátka M10
4
42
Matice M6
3
4
Sloupek nastavení výšky sedla
1
43
Šroub M6x50
1
5
Lokátor
1
44
Šroub M10×65
1
6
Levá část řídítek
1
45
Šroub M8x40
1
7
Pěnová madla na řídítka
2
46
Přední svislá trubka řídítek
1
8
Středová část řídítek
1
47
Magnetická pružina
1
9
Kulatá zátka Φ25
4
48
Podložka Φ10
4
10
Pouzdro středové části řídítek
2
49
Otáčecí plastová ochrana
4
11
Plastový kryt
1
50
Kabel kontrole napnutí
1
12
Oblouková podložka Φ8
10
51
Stupačky P&L
2
13
Podložka Φ8
15
52
Kontrolor napnutí
1
14
Šroub M8x20
6
53
Podpěra kolečka přítlačného pasu
1

15
Šroub M8x40
8
54
Šroub křížový M5x35
1
16
Matice M8
6
55
Přítlačné kolečko
1
17
Sedlo
1
56
Kabel čidla
1
18
Opěrka zad
1
57
Počítač
1
19
Rám sedla
1
58
Kabel měření pulsu 1
1
20
Pravá část řídítek
1
59
Kabel měření pulsu 2
2
21
Šroub M10x70
4
60
Čidlo měření pulsu
2
22
Šroub M8x16
4
61
Zátka
1
23
Pravý a levý kryt
2
62
Zátka
4
24
Pás 4V
1
63
Vzpěra
1
25
Kolečko hlavního pasu
1
64
Čelní kryt
1
26
Sestava ložisek
1
souprava
65
Plastový kryt kliky
2
27
Přední stabilizátor
1
66
Nastavitelné pásky na nohy
2
28
Zadní stabilizátor
1
67
Šroub křížový M4x12
4
29
Klik
1
68
Podložka Φ4
5
30
Hlavní rám
1
69
Samozabezpečující šroub křížový ST4,2x20
5
31
Šroub křížový
1
70
Samozabezpečující šroub křížový ST4x10
1
32
Otočný knoflík
1
71
Podložka Φ10
4
33
Pouzdro
1
72
Podložka Φ5
1
34
Matice M5
1
73
Samozabezpečující šroub křížový Phillips
ST4,2x30
3
35
Matice M10x1x5
4
74
Pružinová podložka Φ8
10
36
Matice M10x1x3
1
75
Šroub M8X20
4
37
Setrvačník
1
76
Klíč
1
38
Rozpěra
1
77
Šroubovák
1
39
Šroub
2
