HMS M6995 User manual

ROWER MAGNETYCZNY - MAGNETIC BIKE - MAGNETICKÝ ROTOPED –
MAGNETISCHER HEIMTRAINER
M6995
INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION
NÁVOD K OBSLUZE – BEDIENUNGSANLEITUNG

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
1. Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do korzystania ze
sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę serca,
ciśnienie krwi i poziom cholesterolu. Jest to także konieczne w przypadku osób w wieku powyżej 35 lat oraz osób
mających kłopoty ze zdrowiem.
2. Przed rozpoczęciem ćwiczeń zawsze wykonaj rozgrzewkę.
3. Zwracaj uwagę na niepokojące sygnały. Niewłaściwe lub nadmierne ćwiczenia są niebezpieczne dla zdrowia. Jeśli w czasie
ćwiczeń pojawią się bóle lub zawroty głowy, ból w klatce piersiowej, nieregularny rytm serca lub inne niepokojące objawy,
należy natychmiast przerwać ćwiczenia i skonsultować się z lekarzem
4. W czasie ćwiczeń i po zakończeniu treningu trzymaj dzieci i zwierzęta z dala od sprzętu.
5. Urządzenie należy postawić na suchej i równej powierzchni w odległości 0,5m od ściany. Z bezpośredniego sąsiedztwa
urządzenia należy usunąć wszystkie ostre przedmioty. Należy chronić je przed wilgocią, ewentualne nierówności podłoża
należy wyrównać. Zalecane jest stosowanie specjalnego podkładu antypoślizgowego, który zapobiegnie przesuwaniu się
urządzenia podczas wykonywania ćwiczeń.
6. Przed pierwszym użyciem, a później w regularnych odstępach czasu, należy sprawdzać mocowanie wszystkich śrub,
bolców i pozostałych połączeń.
7. Przed rozpoczęciem ćwiczeń sprawdź umocowanie części i łączących je śrub. Trening można rozpocząć tylko wtedy, jeżeli
urządzenie jest całkowicie sprawne.
8. Urządzenie powinno być regularnie sprawdzane pod względem zużycia i uszkodzeń tylko wtedy będzie ono spełniało
warunki bezpieczeństwa. Szczególną uwagę należy zwrócić na pedały, regulator oporu i uchwyty piankowe, które ulegają
najszybszemu zużyciu. Uszkodzone części należy natychmiast naprawić lub wymienić do tego czasu nie wolno używać
urządzenia do treningu.
9. Nie wkładaj w otwory żadnych elementów.
10. Nie zaleca się pozostawiania wystających urządzeń regulacyjnych i innych elementów konstrukcyjnych, które mogłyby
przeszkadzać w ruchu użytkownika.

11. Sprzęt wykorzystuj jedynie zgodnie z przeznaczeniem. Jeśli któraś z części ulegnie uszkodzeniu bądź zużyciu lub też
usłyszysz niepokojące dźwięki podczas używania sprzętu, natychmiast przerwij ćwiczenia. Nie używaj sprzętu ponownie
dopóki problem nie zostanie usunięty.
12. Ćwicz w wygodnym ubraniu i sportowym obuwiu. Unikaj luźnych ubrań, którymi można zahaczyć o wystające części
sprzętu lub które mogłyby ograniczać swobodę ruchów.
13. Sprzęt zaliczony został do klasy HC według normy EN ISO 20957-1 i jest przeznaczony wyłącznie do użytku domowego.
Nie może być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych.
14. Podczas podnoszenia lub przenoszenia sprzętu zwracaj szczególną uwagę aby nie uszkodzić kręgosłupa.
15. Produkt jest przeznaczony wyłącznie dla osób dorosłych. Dzieci mogą z niego korzystać wyłącznie pod nadzorem dorosłych
i na ich wyłączną odpowiedzialność.
16. Montując urządzenie należy ściśle stosować się do załączonej instrukcji i używać tylko części dołączonych do zestawu.
Przed rozpoczęciem montażu, należy sprawdzić czy wszystkie części, które zawiera dołączona lista, znajdują się w
zestawie.
OSTRZEŻENIE: PRZED UŻYCIEM SPRZĘTU FITNESS PRZECZYTAJ INSTRUKCJE. NIE PONOSIMY ODPOWIEDZIALNOŚCI ZA
KONTUZJE LUB USZKODZENIA PRZEDMIOTÓW, KTÓRE ZOSTAŁY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM TEGO
PRODUKTU.
DANE TECHNICZNE
Waga netto –28 kg
Koło zamachowe – 7 kg
Rozmiar po rozłożeniu – 92 x 55 x 142,5 cm
Maksymalne obciążenie produktu – 120 kg
KONSERWACJA
Urządzenie zostało zaprojektowany w sposób, aby wymagał minimalnej konserwacji ze strony użytkownika. Zalecane są
nastepujące kroki:
•Używaj miękkiej ściereczki do usuwania zabrudzeń i kurzu oraz wycieraj do sucha po każdym użyciu
•Regularnie sprawdzaj czy taśmy urządzenia nie są zużyte i w odpowiednim położeniu
•Regularnie sprawdzaj czy śruby i pokrętła są odpowiednio dokręcone
HAMOWANIE
Aby zatrzymać urządzenie należy przestać pedałować. Rower magnetyczny M6995 nie posiada systemu blokującego ani
awaryjnego hamulca.

Schemat szczegółowy:

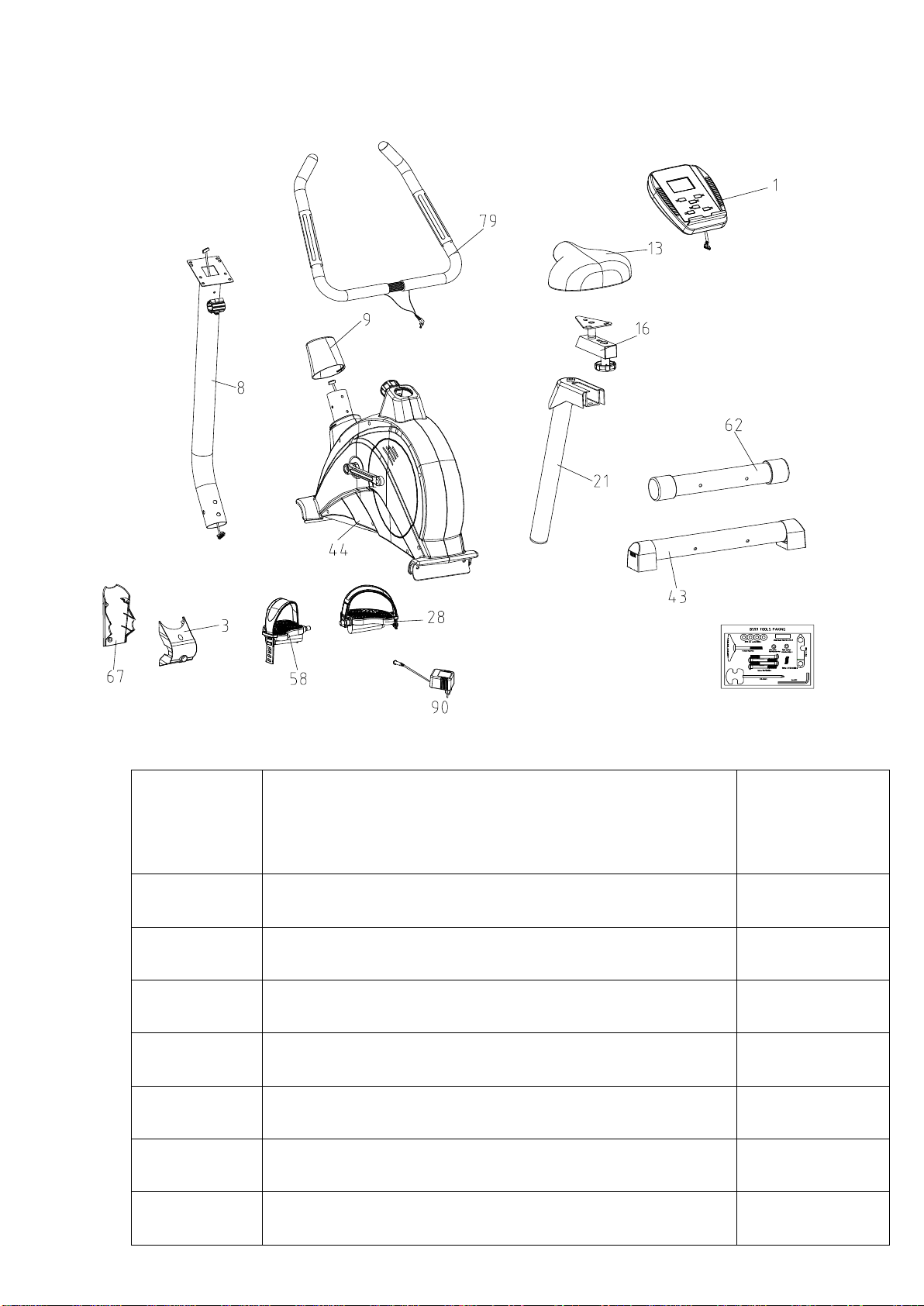

Lista części i narzędzia

LISTA KONTROLNA PRZED MONTAŻEM
NR CZĘŚCI
OPIS
ILOŚĆ
1
KOMPUTER
1
3
OSŁONA PRZEDNIA
1
8
SŁUPEK KOMPUTERA
1
9
OSŁONA SŁUPKA KOMPUTERA
1
13
SIODEŁKO
1
16
WSPORNIK SIODEŁKA
1
21
SZTYCA
1

28
PEDAŁ（P）9/16 〃
1
43
STABILIZATOR TYLNY
1
44
RAMA GŁÓWNA
1
58
PEDAŁ（L）9/16 〃
1
62
STABILIZATOR PRZEDNI
1
67
OS
1
79
KIEROWNICA
1
90
ADAPTER
1
LISTA CZĘŚCI I NARZĘDZI
1

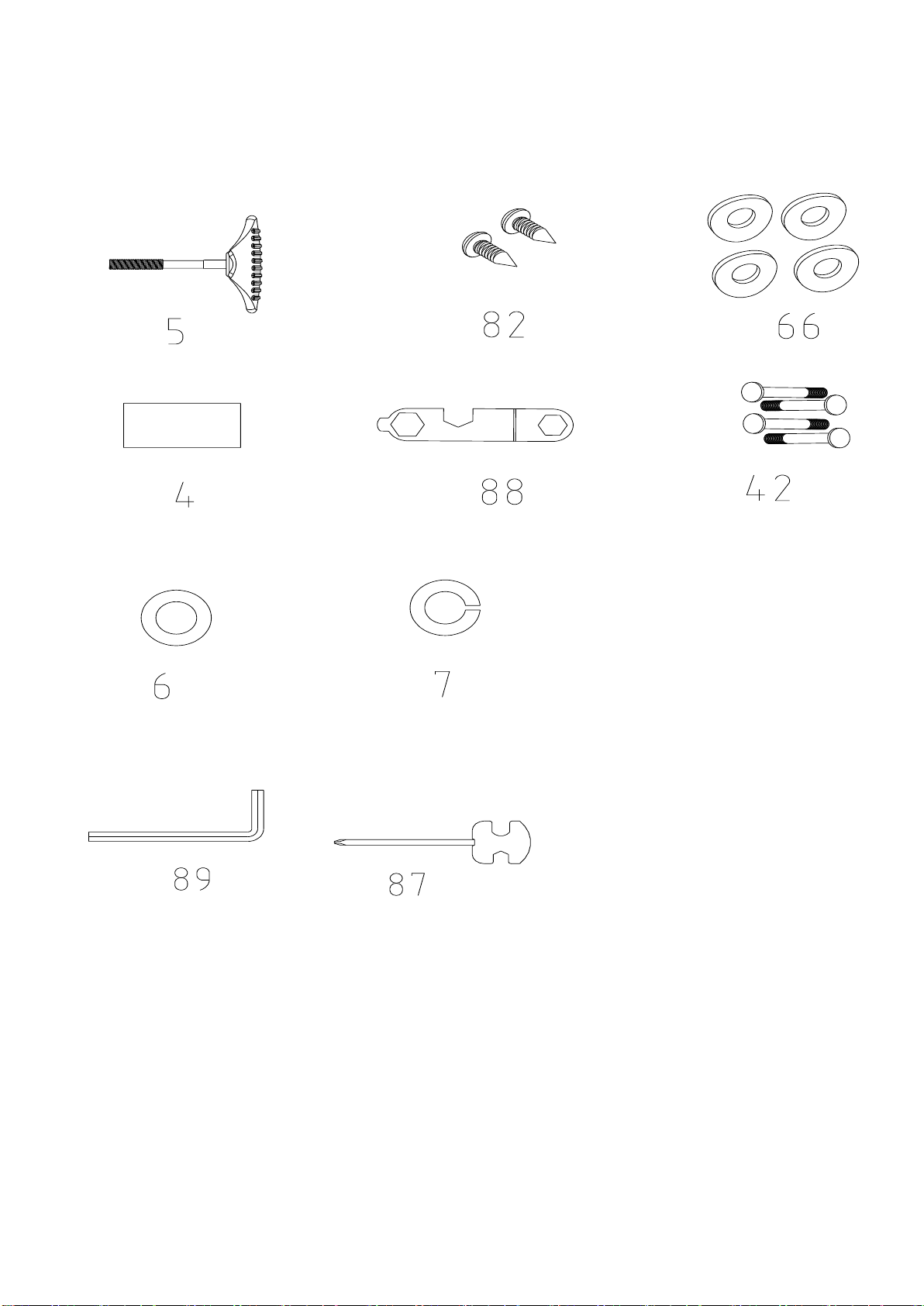

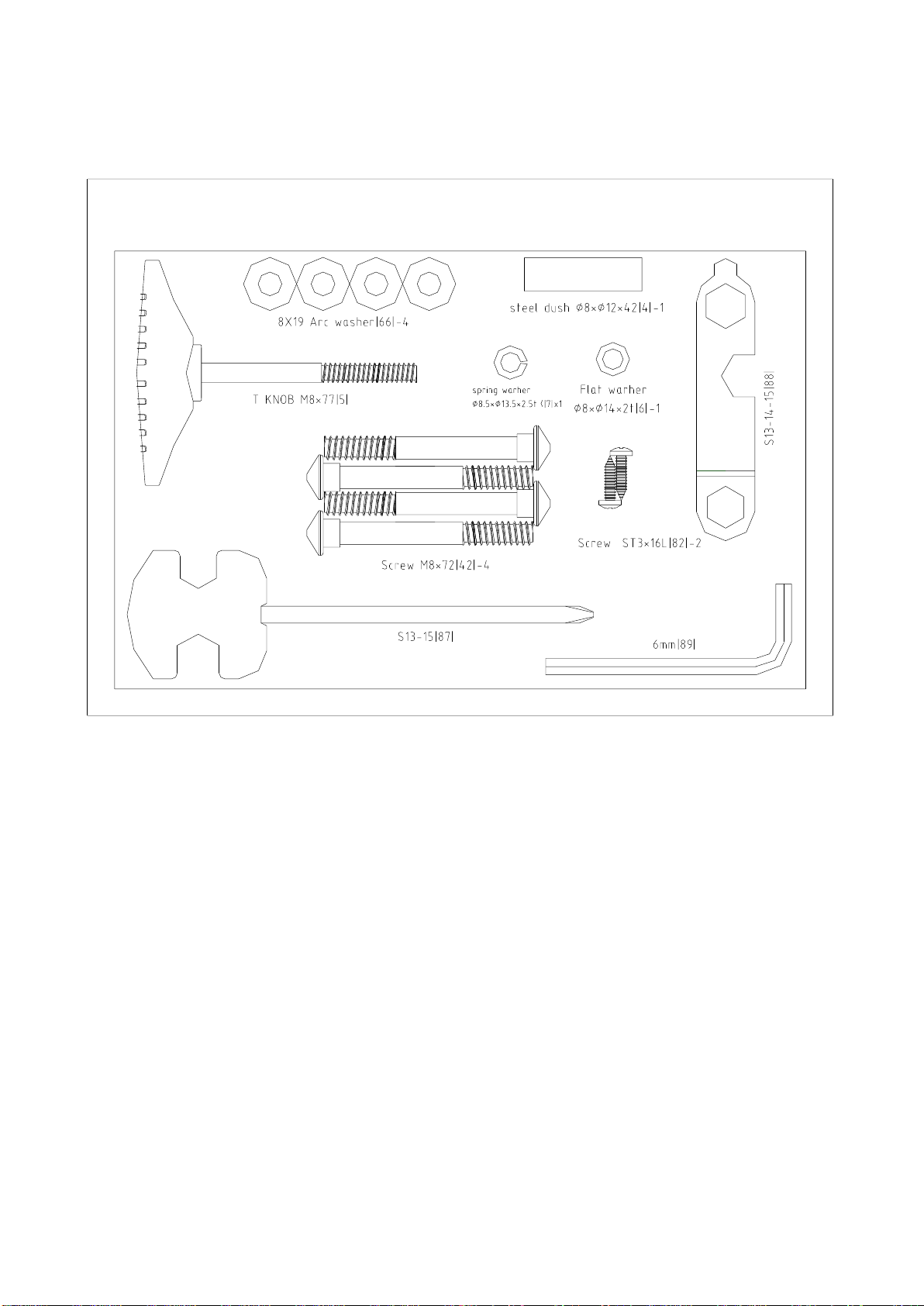

LISTA NARZĘDZI

NR CZĘŚCI
OPIS
ILOŚĆ
5
POKRĘTŁO TYPU T (M8*77mmL)
1
82
ŚRUBA(ST3*16)
2
66
PODKŁADKA(∅8*∅19*2T)
4
4
TULEJA(φ8*φ12*42mmL)
1
88
NARZĘDZIE TYPU N
1
42
ŚRUBA(M8X72L)
4
6
PŁASKA PODKŁADKA (φ8*φ14*2t)
1
7
PODKŁADKA SPRĘŻYNUJĄCA (φ8.5*φ13.5*2.5t)
1
89
KLUCZ SZEŚCIOKĄTNY 6MM*30MML*84MML
1
87
KLUCZ HARPUNOWY 13.15
1

LISTA CZĘŚCI I NARZĘDZI
Nr
OPIS
Ilość
Nr
OPIS
Ilość
1
KOMPUTER
1
46
(M8*20)
1
2
PRZEWÓD GÓRNY
1
47
WSPORNIK
1
3
POKRYWA PRZEDNIA
1
48
TULEJA(φ10*φ14*3mm)
1
4
TULEJA(φ8*φ12*42mmL)
1
49
KOŁO
1
5
POKR(M8*77mmL)
1
50
P(φ8 *φ22 *1T)
1
6
P(φ8*φ14*2t)
1
51
(6000)
2
7
PODK(φ8.5*φ13.5*2.5t)
1
52
P(φ8 *φ14 *2T)
1
8
S
1
53
 （M6*12）
2
9
OS
1
54
D
1
10
POKR
1
55
（M8*55L）
1
11
OSŁONA SZTYCY
1
56
MAGNES
1
12
 (M4*8L)
1
57
OS  (L)
1
13
SIODEŁKO
1
58
PEDA(L)9/16”
1
14
P(φ8*φ16*2T)
3
59
(ST4*50L)
7
15
NAKR(M8)
6
60
OSŁONA PRZEDNICH KÓŁEK
2
16
WSPORNIK SIODEŁKA
1
61
(ST3*8L)
2
17
TULEJA
1
62
STABILIZATOR PRZEDNI
1
18
OSŁONA SZTYCY
1
63
CZUJNIK
1
19
P(ф10*ф25*2T)
1
64
(M3*8L)
2
20
POKRĘTŁO
1
65
(M8*16)
4
21
SZTYCA
1
66
PODK(ф8*ф19*2T)
8
22
PLASTIKOWA TULEJA
1
67
OS
1
23
O
1
68
(M5*16)
2
24
KO(ф232)
1
69
SPRĘŻYNA
1
25
KORBA L/P
1
70
SILNIK
1
26
PAS
1
71
 6203
1
27
OS  (R)
1
72
PRZEWÓD CZUJNIKA POMIARU PULSU
1
28
PEDA(P) 9/16”
1
73
P(φ8*φ14*2t)
1
29
OS L/P
2
74

1
30
(3/16” *3/4“)
6
75
PRZEWÓD DC
1
31
NAKR3/8”-26*7T
2
76
UCHWYT PIANKOW L/P
2
32
NAKR3/8”-26*3.8T
3
77
UCHWYT PIANKOWY L/P
2
33
OŚ KOŁA ZAMACHOWEGO 3/8-26"*140L
1
78
CZUJNIK POMIARU PULSU L/P
2
34
 6900
2
79
KIEROWNICA
1
35
KOφ30
1
80
OS
2
36
 6003
2
81
(ST3*10)
6
37
φ35*17
1
82
(ST3*16)
2
38
KOŁO ZAMACHOWE(φ240)
1
83
（M5*12）
4
39
 6300
1
84
（M8*P1.25*55L*S28L）
1
40
TULEJA(φ10*φ15.8*9mm)
1
85
P(φ6*φ13*1T)
2
41
ZA
2
86
ŚRUBA (M6*20)
2
42
 ( M8*72L)
4
87
KLUCZ HARPUNOWY13.15
1

43
STABILIZATOR TYLNY
1
88
NARZĘDZIE TYPU N
1
44
RAMA G 
1
89
KLUCZ SZEŚCIOKĄTNY
6mmX30mmlX84mml
1
45
SPR 
1
90
ADAPTER
1
91
PRZEWÓD DOLNY
1

Instrukcja montażu
KROK 1
KROK 1：Montaż przedniego i tylnego stabilizatora
Przymocuj przedni stabilizator (62) oraz tylny stabilizator (43) za pomocą śruby
(42) i podkładki (66), dokręć używając klucza sześciokątnego (89).

KROK 2
KROK 2: Montaż siodełka
1.Odkręć nakrętkę i podkładkę na siodełku (13), użyj narzędzia N
i umieść je na wsporniku siodełka (16).
2. Usuń pokrętło（20), podkładkę (19), tuleję, (17), śrubę (84)
ze wspornika, następnie umieść siodełko na sztycy (21).
3.Śrubę (84), tuleję (17), podkładkę(19) i pokrętło (20) przymocuj
do wspornika siodełka (16).

KROK 3
KROK 3: Przymocuj sztycę
1. Usuń pokrętło (10) z ramy głównej (44).
2. Umieśc sztycę (21) w ramie głównej(44).
3. Zablokuj, korzystając z pokrętła (10).

KROK 4

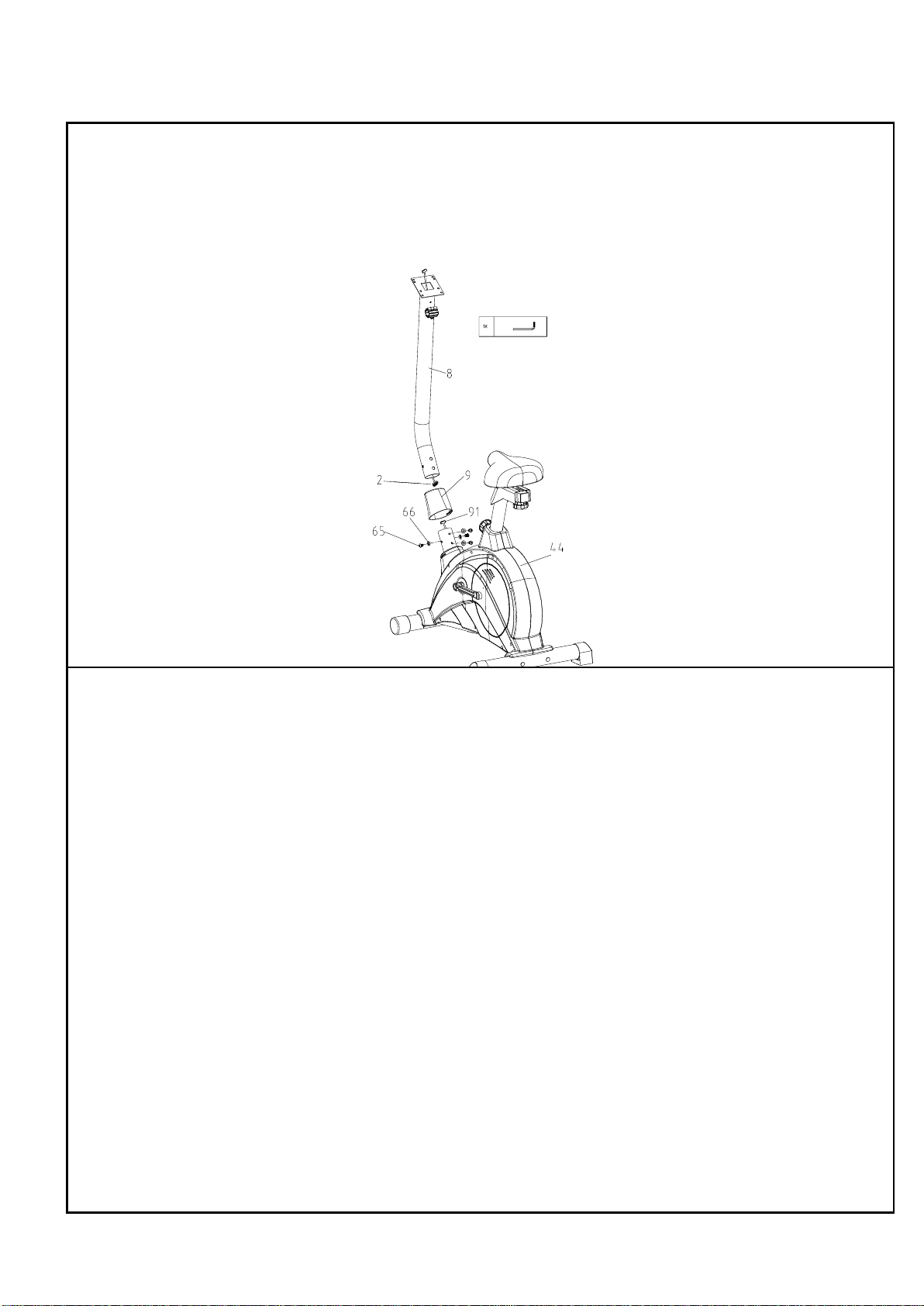

KROK 4: Montaż słupka komputera
1. Odkręć śrubę (65) i podkładkę (66) z ramy głównej (44).
2. Połącz przewód górny（2）z przewodem dolnym（91).
3. Umieść słupek komputera (8) w ramie głównej (44).
4. Użyj klucza sześciokątnego, aby przykręcić śrubę（65）
i podkładkę（66).
5. Umieść osłonę słupka komputera（9）w ramie.

KROK 5

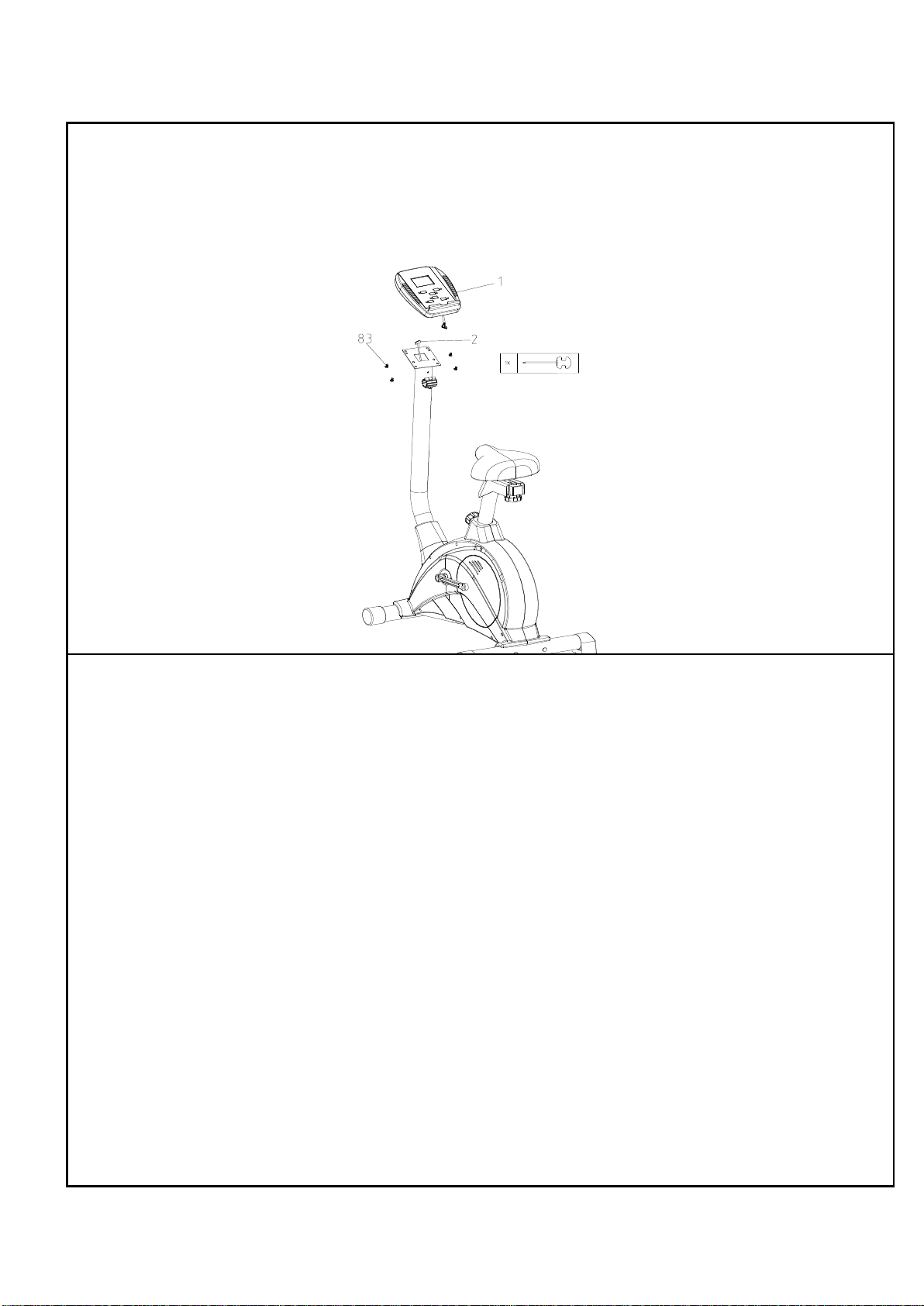

KROK 5: Montaż komputera
1.Użyj klucza harpunowego, aby przykręcić śruby z tyłu komputera.
2.Połącz przewód górny（2）z komputerem（1).
3.Przymocuj komputer (1) do słupka za pomocą śruby（83).

KROK 6
KROK 6: Montaż kierownicy
1. Umieść kierownicę (79) w odpowiedniej pozycji.
2. Przymocuj tuleję (4) za pomocą pokrętła typu T (5), podkładki (7),
podkładki (6), pokrywę przednią (3) przymocuj za pomocą 
（82).
3. Przykręć pokrywę tylną（67) za pomocą śruby (68).
4. Przymocuj przewód (72) do komputera (1).

KROK 7
KROK 7: Montaż pedałów
Przymocuj pedał lewy (58) do lewej korby, a pedał prawy (28) do
prawej korby za pomocą klucza harpunowego.

KROK 8
KROK 8: Przymocuj adapter.
