HOLZMANN MASCHINEN WB106MINI User manual

Edition: 08.02.2022 – Revision – 00 – FlA – DE/EN
WB106MINI
Originalfassung
DE BETRIEBSANLEITUNG KINDERWERKBANK
Übersetzung / Translation
EN MANUAL CHILD SIZED WORKBENCH

INHALT / INDEX
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 2
WB106MINI
INHALT / INDEX
3.1 Komponenten / Components............................................................................................................................................ 4
3.2 Lieferumfang / Delivery content ...................................................................................................................................... 4
3.3 Technische Daten / Technical data .................................................................................................................................5
5.1 Bestimmungsgemäße Verwendung.............................................................................................................................7
Technische Einschränkungen......................................................................................................................................................................7
5.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen ........................................................................7
5.3 Allgemeine Sicherheitshinweise.......................................................................................................................................7
7.1 Lieferumfang................................................................................................................................................................................. 8
7.2 Anforderungen an den Aufstellort.................................................................................................................................. 8
7.3 Zusammenbau ............................................................................................................................................................................ 8
8.1 Bedienung .......................................................................................................................................................................................9
9.1 Reinigung.......................................................................................................................................................................................10
9.2 Wartung ..........................................................................................................................................................................................10
9.3 Lagerung.........................................................................................................................................................................................10
9.4 Entsorgung....................................................................................................................................................................................10
11.1 Intended use ................................................................................................................................................................................12
Technical restrictions........................................................................................................................................................................................ 12
11.2 Prohibited applications /Dangerous misuse...........................................................................................................12
11.3 General safety instructions .................................................................................................................................................12
13.1 Check delivery content..........................................................................................................................................................13
13.2 Requirements for the installation site .........................................................................................................................13
13.3 Assemble.........................................................................................................................................................................................13
14.1 Handling..........................................................................................................................................................................................14
15.1 Cleaning ..........................................................................................................................................................................................15
15.2 Maintenance.................................................................................................................................................................................15
15.3 Storage .............................................................................................................................................................................................15
15.4 Disposal............................................................................................................................................................................................15
16.1 Ersatzteilbestellung / Spare parts order.....................................................................................................................16

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 3
WB106MINI

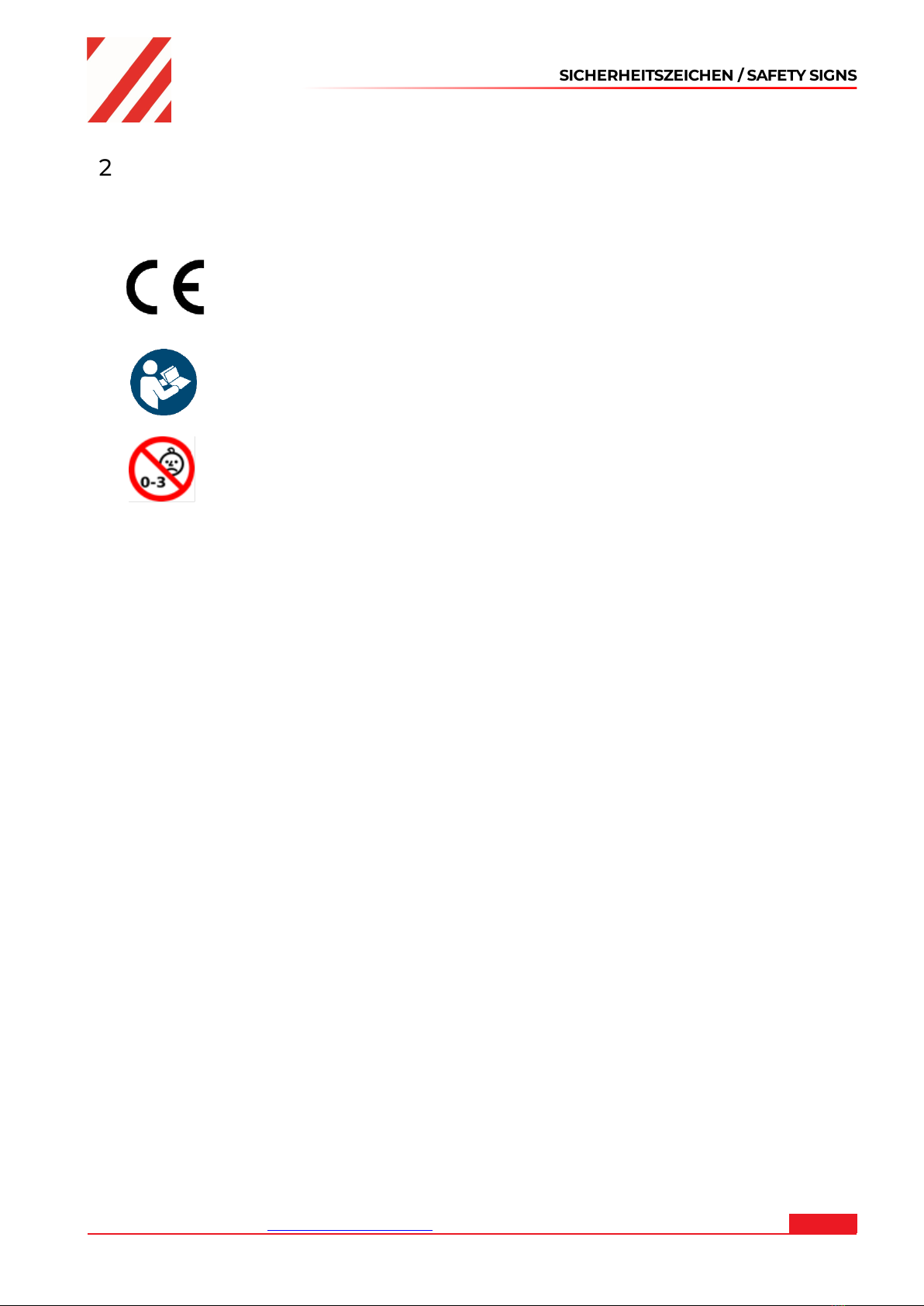

SICHERHEITSZEICHEN / SAFETY SIGNS
DE SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN SAFETY SIGNS
DEFINTION OF SYMBOLS
DE CE-KONFORM: Dieses Produkt entspricht den EU-Richtlinien.
EN EC-CONFORM: This product complies with the EC-directives.
DE
BETRIEBSANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer
Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der
Maschine gut vertraut, um die Maschine ordnungsgemäß zu bedienen und so Schäden
an Mensch und Maschine vorzubeugen.
EN READ THE MANUAL! Read the user and maintenance carefully and get familiar with the
controls in order to use the machine correctly and to avoid injuries and machine defects.
DE Nicht für Kinder unter drei Jahren geeignet!
EN Not suitable for children under three years!
DE Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt
wurden, sind umgehend zu erneuern.
EN Missing or non-readable security stickers have to be replaced immediately.

TECHNIK / TECHNICS
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 4
WB106MINI
TECHNIK / TECHNICS
3.1 Komponenten / Components
3.2 Lieferumfang / Delivery content
Beschreibung / Description
1 Arbeitsplatte / worktop
2 Tischablage / tray
3 Bankhaken / bench dogs
4 Hobelbankzange / vise
5 Werkbankgestell / workbench frame
6 Haltestäbe / wood pegs
7 Ablagefach / shelf
8 Schublade / drawer
Bezeichnung / Name Qty Bild / Figure Material / material
1 Arbeitsplatte / worktop 1
Gummiholz + Sperrholz/
rubber wood + plywood
2 Seitenteil / side panel 2
Gummiholz / rubber
wood
3 Einlegeboden Ablagefach /
shelf 2
Sperrholz / plywood
4 Rahmenstrebe /
frame brace 1
Gummiholz / rubber
wood
5 Schubladenboden / drawer
bottom 1
Sperrholz / plywood
6
Schubladen Seitenteil / drawer
side panel
2
Gummiholz / rubber
wood
7 Schubladen Vorderseite /
drawer front panel 1
Gummiholz / rubber
wood
8 Schubladen Rückseite /
drawer back panel 1
Gummiholz / rubber
wood
9
Schubladen Schienenteil /
drawer runner 2
Gummiholz / rubber
wood
10
Fußverlängerung / foot
extension
4
Gummiholz / rubber
wood
11 Hobelbankzange / vise 2
Gummiholz / rubber
wood

TECHNIK / TECHNICS
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 5
WB106MINI
3.3 Technische Daten / Technical data
Spezifikation / Specification
Werkbankmaße (L×B×H) / workbench dimension (L×W×H) 1060×610×655(700-725) mm
Arbeitsplatte (L×B) / worktop (L×W) 950×50 mm
Arbeitsplattendicke / worktop thickness 20 mm
Schubladenmaße (L×B×T) / drawer dimension (L×W×D) 315×270×70 mm
Ablagefach (L×B) / shelf (L×W) 620×370 mm
max. Beladung Werkbank / max. load workbench 150 kg
max. Beladung Schublade / max. load drawer 5 kg
max. Beladung Ablagefach / max. load shelf 10 kg
Hobelbankzangenbreite / vise width 280 mm
max. Verfahrweg Hobelbankzange / max. travelling vise 160 mm
Lochabstand Hobelbankzange 2. Reihe / hole distance vise 2nd
line 160 mm
Lochabstand Hobelbankzange längs / hole distance vise
lengthwise 130 mm
Bankhaken Durchmesser / bench dogs diameter Ø 16 mm
Gewicht Netto / weight net 20 kg
Gewicht Brutto / weight gross 22 kg
12 Haltestäbe / wood pegs 4
Gummiholz / rubber
wood
13 Bankhaken / bench dogs 4 Metall / metal
14
Schraube mit
Quermutterbolzen / screw
with connecting nut
4 Metall / metal
15
Sechskantschraube / hexagon
screw
4 Metall / metal
16
Kreuzschraube / cross screw
16
Metall / metal
17
Unterlegscheibe / washer
4
Metall / metal
18
Inbusschlüssel / hex wrench
1
Metall / metal
19 Betriebsanleitung / manual 1

VORWORT (DE)
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 6
WB106MINI
VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der KINDERWERKBANK WB106MINI, nachfolgend als „Produkt“ in diesem
Dokument bezeichnet.
Die Betriebsanleitung ist Bestandteil des Produktes und darf nicht entfernt
werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer
(Betreiber) leicht zugänglichen Ort auf und legen Sie sie dem Produkt bei, wenn
es an Dritte weitergegeben wird!
Bitte beachten Sie im Besonderen das Kapitel Sicherheit!
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen
bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann HOLZMANN MASCHINEN GmbH keine Gewährleistung
übernehmen.
Urheberrecht
© 2022
Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten!
Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen
werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht als
vereinbart.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
[e-mail]

SICHERHEIT
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 7
WB106MINI
SICHERHEIT
5.1 Bestimmungsgemäße Verwendung
Benutzen Sie dieses Produkt nur in technisch einwandfreien Zustand entsprechend der
bestimmungsgemäßen Verwendung. Störungen, welche die Sicherheit beeinträchtigen können,
sind umgehend beseitigen zu lassen.
Es ist generell untersagt, sicherheitstechnische Ausrüstungen des Produktes zu ändern oder
unwirksam zu machen!
Das Produkt ist ausschließlich für folgende Tätigkeiten bestimmt:
Kinderwerkbank für die Holzbearbeitung, wobei die maximal zulässige Belastung nicht
überschritten werden d arf.
HINWEIS
HOLZMANN MASCHINEN GmbH übernimmt keine Verantwortung oder
Gewährleistung für eine andere oder darüber hinausgehende Verwendung und
daraus resultierende Sach- oder Personenschäden.
Technische Einschränkungen
Das Produkt ist für den Einsatz unter folgenden Bedingungen bestimmt:
Relative Feuchtigkeit max. 70 %
Temperatur (Betrieb) +5 °С bis +40 °С
Temperatur (Lagerung, Transport) -5 °C bis +50 °C
5.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen
•Verwendung im Freien.
•Verwendung des Produktes unter Bedingungen außerhalb der in dieser Anleitung
angegebenen technischen Grenzen.
•Änderungen der Konstruktion des Produktes.
•Verwendung des Produktes, der dem Zweck dieser Anleitung nicht zu 100 % entspricht.
•Verwendung als Aufstiegshilfe oder als Arbeitspodest.
5.3 Allgemeine Sicherheitshinweise
•Das Produkt darf nur von Erwachsenen aufgebaut werden.
•Achten Sie darauf, dass alle Teile fest miteinander verschraubt sind.
•Sorgen Sie für einen sicheren Stand des Produktes.
•Das Produkt darf nur unter unmittelbarer Aufsicht von Erwachsenen benutzt werden.
•Achten Sie auf einen sicherheits- und gefahrbewussten Umgang mit dem Produkt.
•Inspizieren Sie das Produkt vor jeder Verwendung. Lose oder beschädigte Teile sind
umgehend festzuziehen oder zu ersetzen.
•Vermeiden Sie jeden Kontakt des Produktes mit offenem Feuer oder anderer Hitzequellen.
•Achten Sie bei der Verwendung der Hobelbankzange, dass weder Finger noch andere
Körperteile zwischen die Backen gelangt.

TRANSPORT
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 8
WB106MINI
•Sorgen Sie sowohl bei der Schublade als auch beim Ablagefach für eine gleichmäßige
Lastverteilung. Vermeiden Sie ruckartiges Abstellen der Last.
TRANSPORT
Für einen ordnungsgemäßen Transport beachten Sie die Anweisungen und Angaben auf der
Transportverpackung bezüglich Schwerpunkt, Anschlagstellen, Gewicht, einzusetzende
Transportmittel sowie vorgeschriebene Transportlage etc.
Achten Sie beim Heben, Tragen und Absetzen der Last auf die richtige Körperhaltung.
Heben, Absetzen
-Stellen Sie beim Heben/Absetzen Standfestigkeit her (Beine hüftbreit).
-Last mit gebeugten Knien und geradem Rücken heben/absetzen.
-Last nicht ruckartig anheben/absetzen.
Tragen
-Last mit beiden Händen möglichst körpernah tragen.
-Last mit geradem Rücken tragen.
Sichern Sie das zusammengebaute Produkt beim Transportieren stets in der Transportstellung,
um Schäden am Produkt zu vermeiden.
MONTAGE
7.1 Lieferumfang
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie
Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare
Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung
unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß
übernommen.
7.2 Anforderungen an den Aufstellort
Platzieren Sie das Produkt auf einem ebenen, soliden Untergrund. Beachten Sie dabei die
Sicherheitsanforderungen sowie die Abmessungen des Produkts. Der gewählte Aufstellort muss
den örtlichen Sicherheitsvorschriften entsprechen.

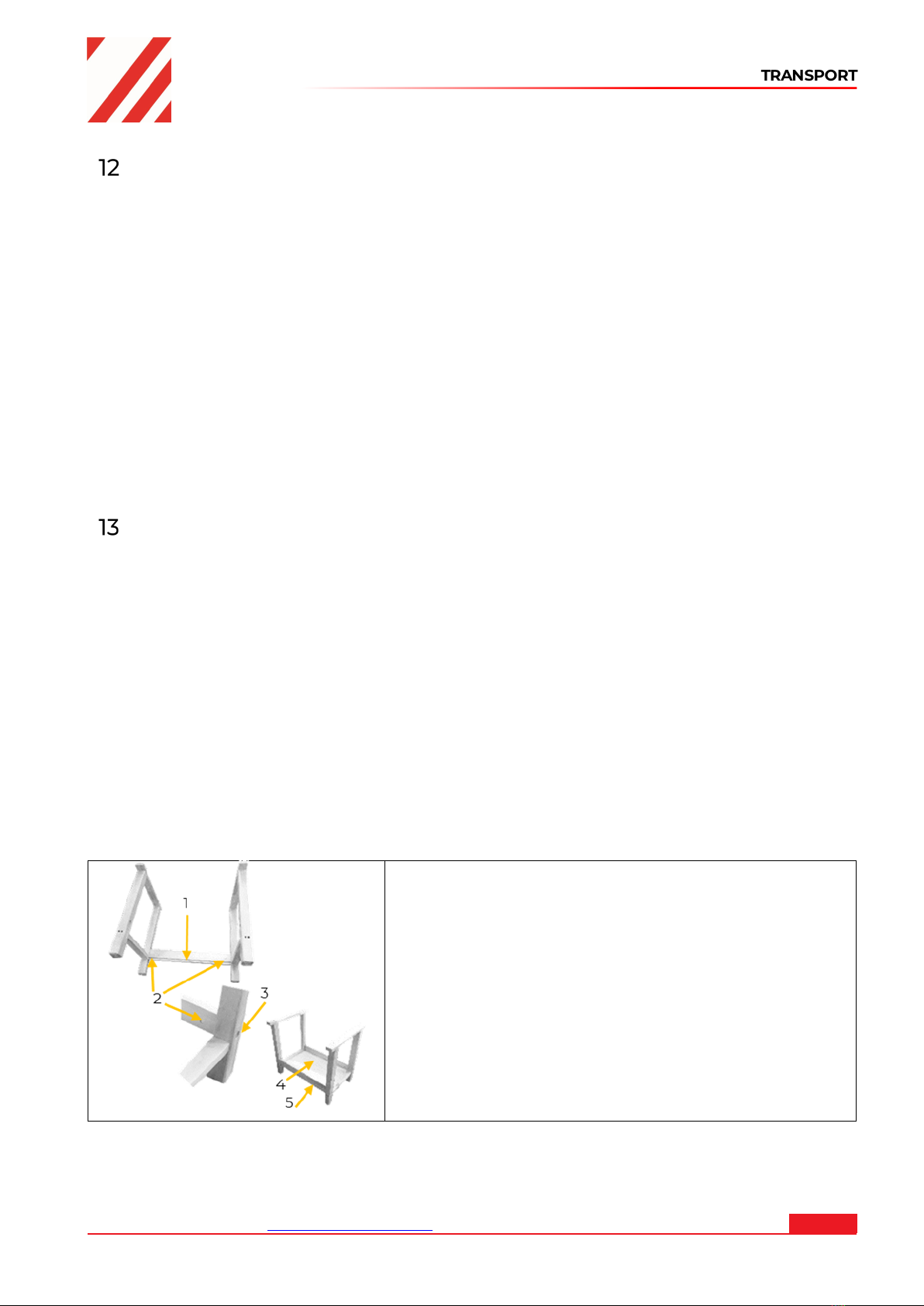

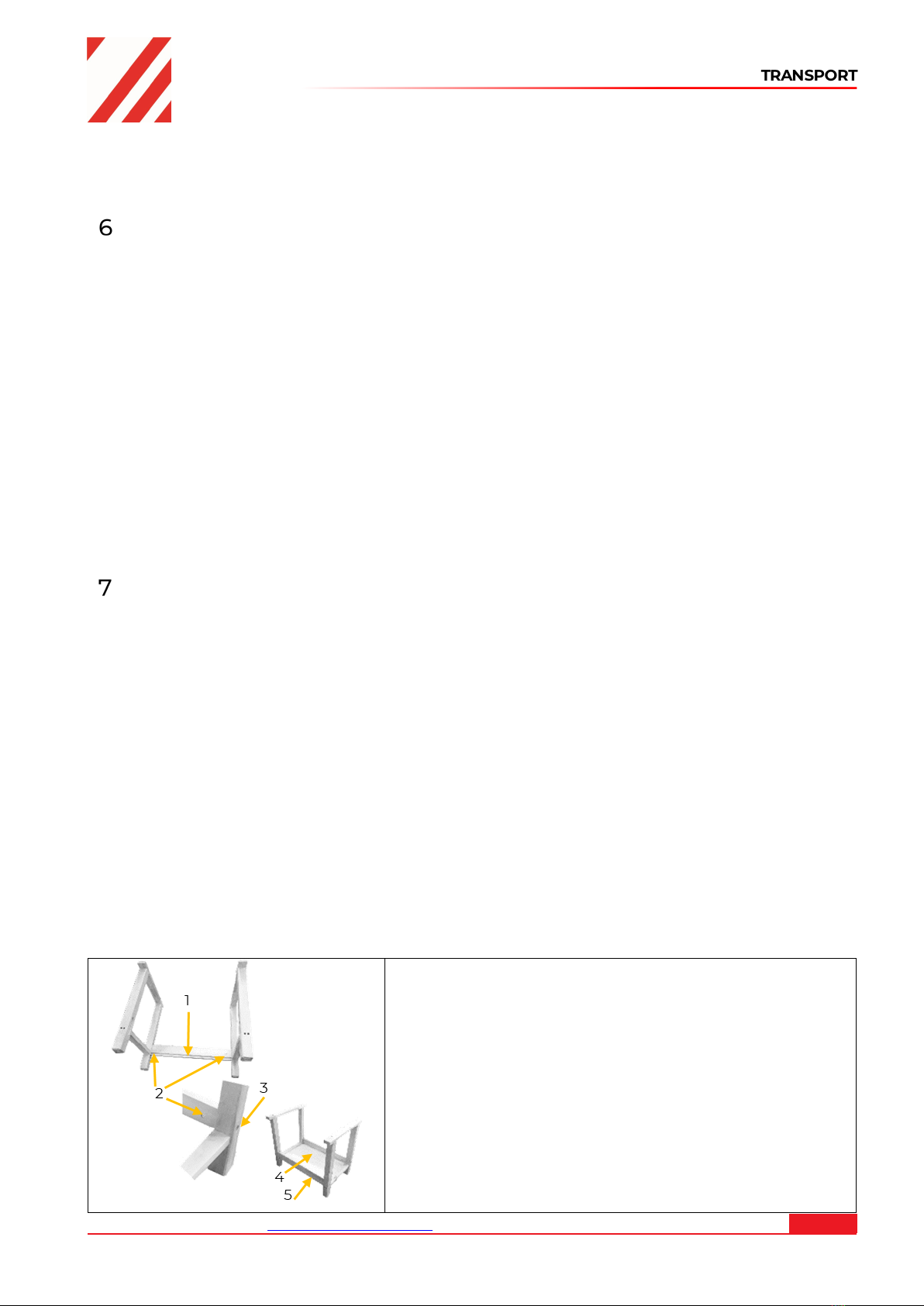

7.3 Zusammenbau
Bauen Sie das Produkt wie folgendermaßen beschrieben zusammen:
1. Legen Sie eine Rahmenstrebe mit Rille nach oben
auf (1) und platzieren Sie je einen Quermutterbolzen
mit horizontal ausgerichteten Schlitz in die
Öffnungen (2).
Fixieren Sie je einen Seitenteil und die
Rahmenstrebe mit der Schraube (3).
Schieben Sie die Längsseite des Einlegebodens für
das Ablagefach in die Rille der Rahmenstrebe (4).
Fixieren Sie die 2. Rahmenstrebe mit beiden
Seitenteilen wie oben beschrieben (5). Beachten Sie
wieder die Einbettung der Rahmenstrebe in die
Rille.

BETRIEB
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 9
WB106MINI

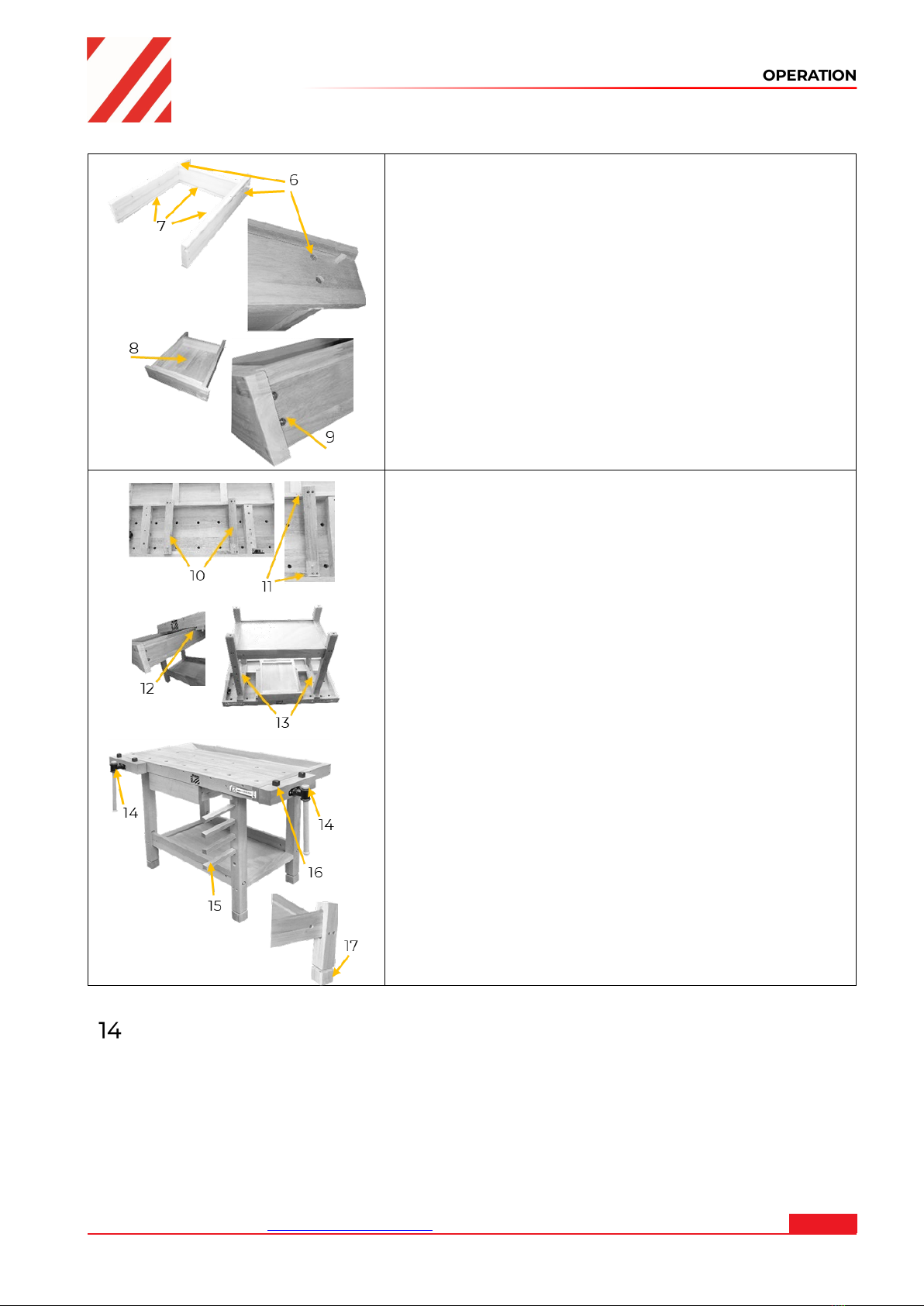

2. Fügen Sie die Querseite der Schubladen Rückseite
in die Nut der Schubladen Seitenteile und
schrauben Sie sie zusammen (6).
Achten Sie dabei auf eine durchgehende
innenliegende Rille (7).
Schieben Sie den Schubladenboden in die Rille (8).
Befestigen Sie die Schubladen Vorderseite mit je 2
Schrauben und einem Schubladen Seitenteil (9).
Beachten Sie wieder die Einbettung des
Schubladenbodens in die Rille der Schubladen
Vorderseite.
3. Legen Sie die Arbeitsplatte verkehrt auf.
Legen Sie die Schubladen Schienenteile (10) auf und
fixieren Sie sie mit je 2 Schrauben vorne und hinten
in den vorgesehenen Öffnungen (11).
Schieben Sie die Schublade ein (12).
Fixieren Sie das Werkbankgestell mit der
Arbeitsplatte an den vorgesehenen Bohrungen mit
den Sechskantschrauben und den
Unterlegscheiben (13).
Wenden Sie die Werkbank.
Schieben Sie die beiden Hobelbankzangen in die
vorgesehenen Öffnungen und fixieren Sie sie mit
dem Hebel (14).
Platzieren Sie die Haltestäbe in die vorgesehenen
Öffnungen (15).
Platzieren Sie die Bankhaken in die gewünschten
Öffnungen (16).
Stellen Sie je nach Bedarf die gewünschte
Arbeitstischhöhe mit der Fußverlängerung ein (17).
BETRIEB
Verwenden Sie das Produkt nur in einwandfreien Zustand. Vor jeder Verwendung ist eine
Sichtprüfung der Verbindungsteile auf festen Sitz durchzuführen.
8.1 Bedienung
Die Benutzung des Produktes darf nur unter unmittelbarer Aufsicht von Erwachsenen erfolgen!
Mit den Bankhaken können Werkstücke unterschiedlicher Größe für die weitere Bearbeitung
mittels Spannen der Hobelbankzange eingespannt werden.
HINWEIS: Überlasten und übermäßig großer Druck durch zu viel Spannung (Umdrehungen der
Hobelzange) führen zu Beschädigungen und Bruch von Bauteilen.

REINGIUNG, WARTUNG, LAGERUNG, ENTSORGUNG
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at 10
WB106MINI
Die Tischablage, die Schublade und das Ablagefach ermöglichen die Lagerung von Werkzeug
oder Werkstücken. Achten Sie auf eine gleichmäßige Lastverteilung.
HINWEIS: Überlasten (= höhere Gewichtsauflage als laut technischen Daten erlaubt) führt zu
Beschädigungen und Bruch von Bauteilen.
REINGIUNG, WARTUNG, LAGERUNG, ENTSORGUNG
9.1 Reinigung
Regelmäßige Reinigung garantiert die lange Lebensdauer Ihres Produktes und ist Voraussetzung
für deren sichere Verwendung.
HINWEIS
Falsche Reinigungsmittel können den Lack des Produktes angreifen. Verwenden Sie
zum Reinigen keine Lösungsmittel, Nitroverdünnung oder andere Reinigungsmittel,
die den Lack des Produktes beschädigen können.
Beachten Sie die Angaben und Hinweise des Reinigungsmittelherstellers.
•Entfernen Sie nach jedem Einsatz Späne und Schmutzpartikel von dem Produkt.
9.2 Wartung
Das Produkt ist wartungsarm und nur wenige Teile müssen gewartet werden. Störungen oder
Defekte, die Ihre Sicherheit beeinträchtigen, müssen umgehend behoben werden!
•Prüfen Sie vor jeder Verwendung des Produktes sämtliche Verbindungen auf festen Sitz.
•Verwenden Sie ausschließlich vom Hersteller empfohlene Original-Ersatzteile.
9.3 Lagerung
Lagern Sie das Produkt bei Nichtgebrauch an einem trockenen, frostsicheren und versperrbaren
Ort.
HINWEIS
Bei unsachgemäßer Lagerung können wichtige Bauteile beschädigt und zerstört
werden. Lagern Sie verpackte oder bereits ausgepackte Teile nur unter den
vorgesehenen Umgebungsbedingungen!
9.4 Entsorgung
Beachten Sie die nationalen Abfallbeseitigungs-Vorschriften. Entsorgen Sie
das Produkt, Produktkomponenten oder Betriebsmittel niemals im Restmüll.
Kontaktieren Sie gegebenenfalls Ihre lokalen Behörden für Informationen
bezüglich der verfügbaren Entsorgungsmöglichkeiten.
Wenn Sie bei Ihrem Fachhändler ein neues Produkt oder ein gleichwertiges
Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihr altes Produkt
fachgerecht zu entsorgen.
