HOLZMANN MASCHINEN WT39 User manual

Edition: 14.07.2021 – Revision - 00 – EcC - DE/EN
WT39
Originalfassung
DE BETRIEBSANLEITUNG MULTIFUNKTIONSWERKBANK
Übersetzung / Translation
EN USER MANUAL MULTIFUNCTION WORK BENCH

INHALT / INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
WT39
INHALT / INDEX
INHALT / INDEX 2
TECHNIK / TECHNIC 3
2.1 Lieferumfang / Delivery content ................................................................................ 3
2.2 Komponenten / Components ................................................................................... 6
2.3 Technische Daten / Technical Data ............................................................................ 6
VORWORT (DE) 7
SICHERHEIT 8
4.1 Bestimmungsgemäße Verwendung .......................................................................... 8
4.1.1 Technische Einschränkungen.......................................................................... 8
4.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen ................................. 8
4.2 Anforderungen an Benutzer..................................................................................... 8
4.3 Allgemeine Sicherheitshinweise................................................................................ 9
4.4 Spezielle Sicherheitshinweise für dieses Produkt.......................................................... 9
4.5 Gefahrenhinweise................................................................................................... 9
TRANSPORT 10
MONTAGE 10
6.1 Vorbereitende Tätigkeiten...................................................................................... 10
6.1.1 Lieferumfang prüfen .....................................................................................10

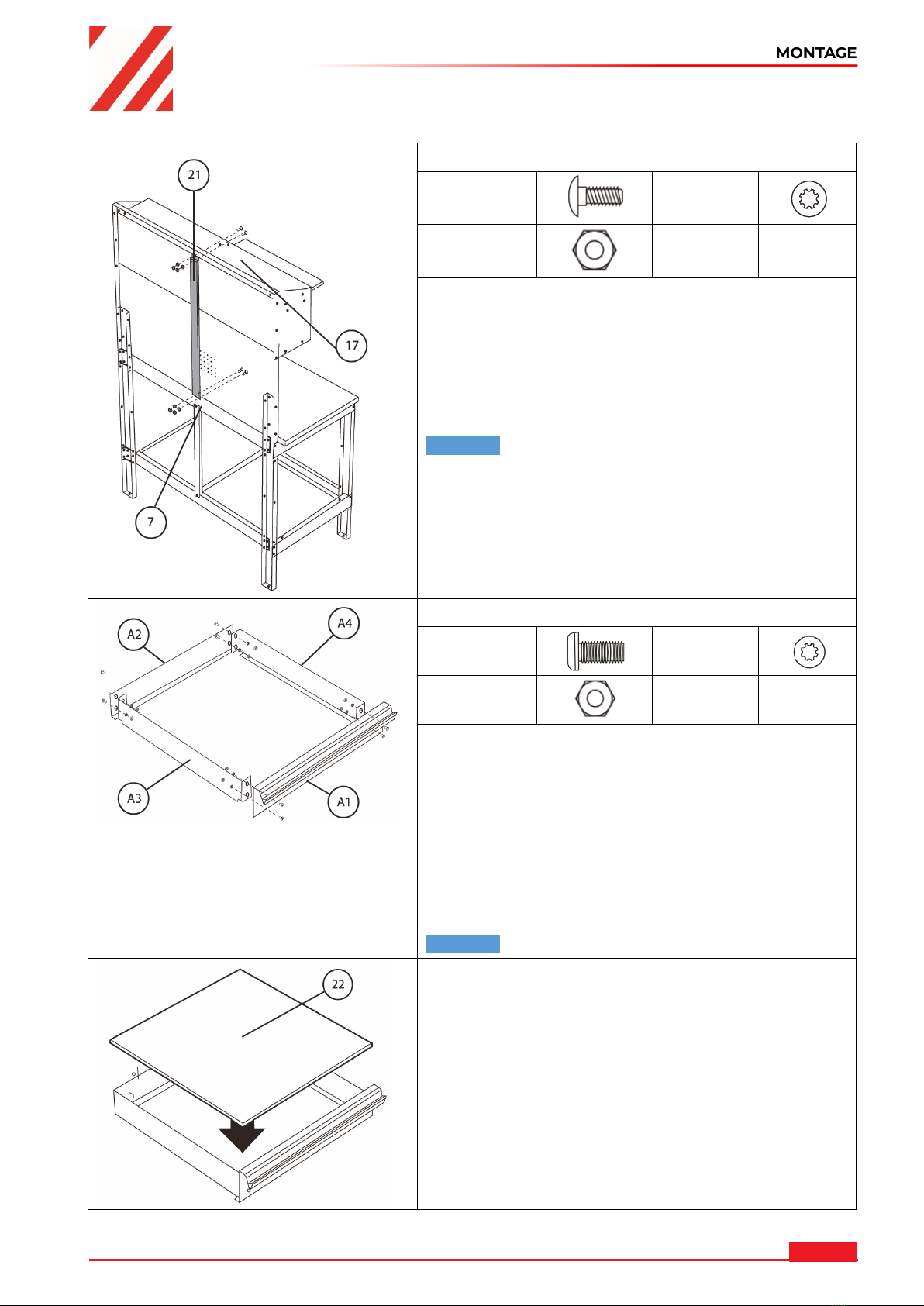

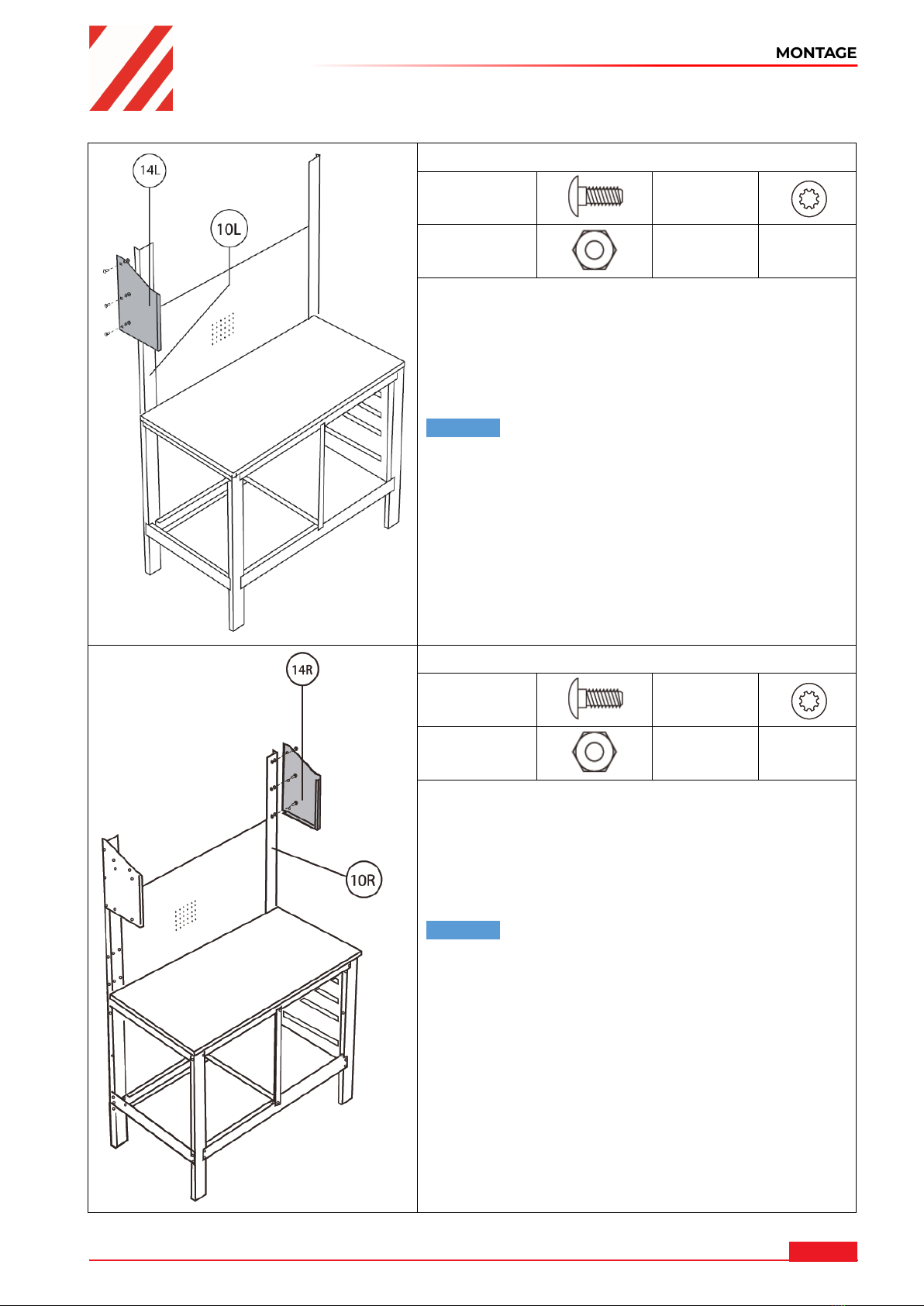

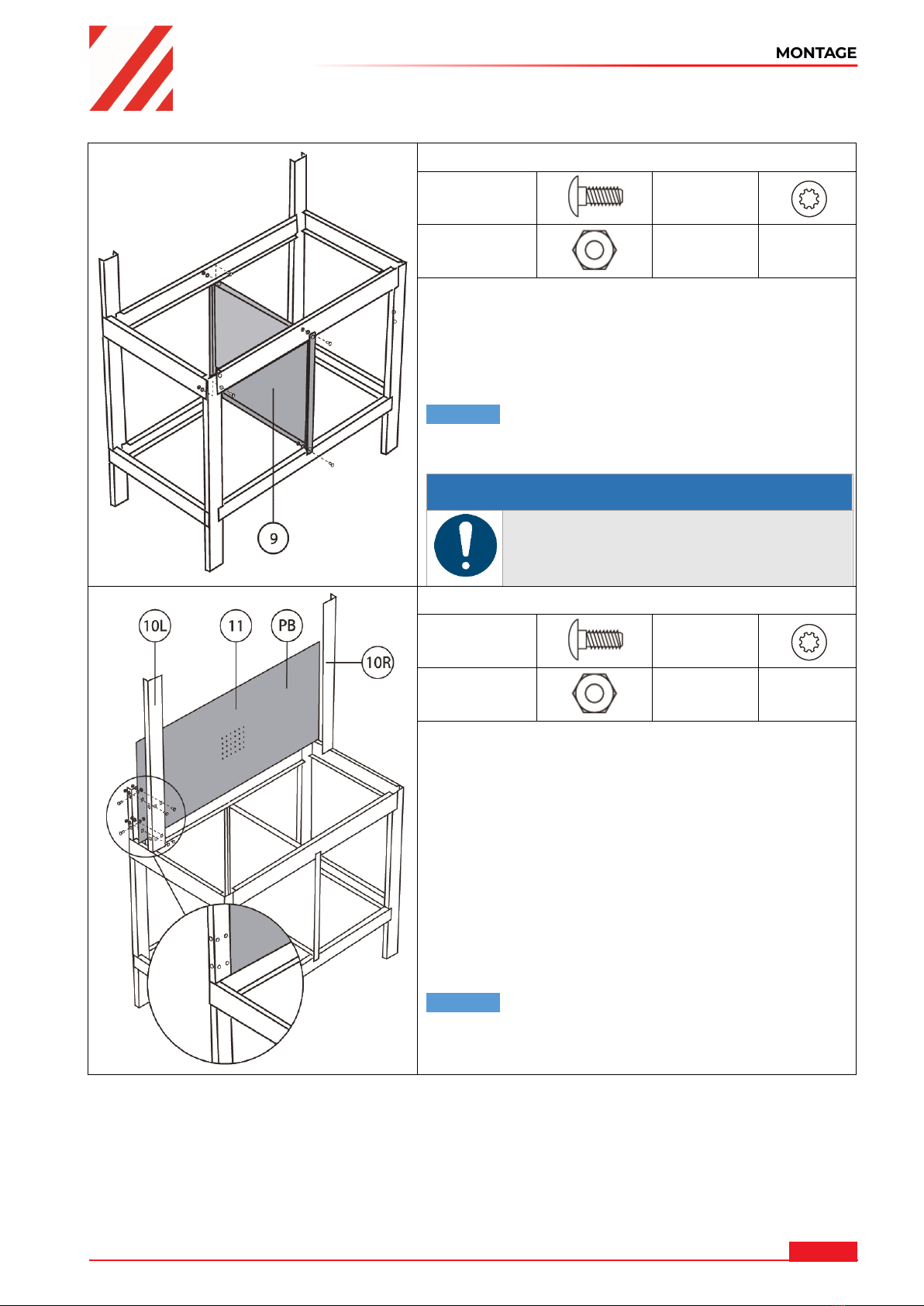

6.2 Zusammenbau..................................................................................................... 10
REINIGUNG 25
ENTSORGUNG 25
PREFACE (EN) 26
SAFETY 27
10.1 Intended use of the product ................................................................................... 27
10.1.1 Technical restrictions.....................................................................................27
10.1.2 Prohibited applications / Hazardous misapplications..........................................27
10.2 User requirements ................................................................................................ 27
10.3 General safety instructions ..................................................................................... 27
10.4 Special safety instructions for that product................................................................ 28
10.5 Hazard warnings................................................................................................... 28
TRANSPORT 29
ASSEMBLY 29
12.1 Preparatory activities............................................................................................. 29
12.1.1 Checking delivery content .............................................................................29
12.2 Assembling the product......................................................................................... 29
CLEANING 44
DISPOSAL 44
ERSATZTEILE / SPARE PARTS 45
15.1 Ersatzteilbestellung / Spare Parts Order.................................................................... 45
15.2 Explosionszeichnung / Exploded view ...................................................................... 46
15.3 Ersatzteilliste / Spare Parts List ................................................................................ 47
GARANTIEERKLÄRUNG (DE) 48
GUARANTEE TERMS (EN) 49
PRODUKTBEOBACHTUNG | PRODUCT MONITORING 50

TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
WT39
TECHNIK / TECHNIC

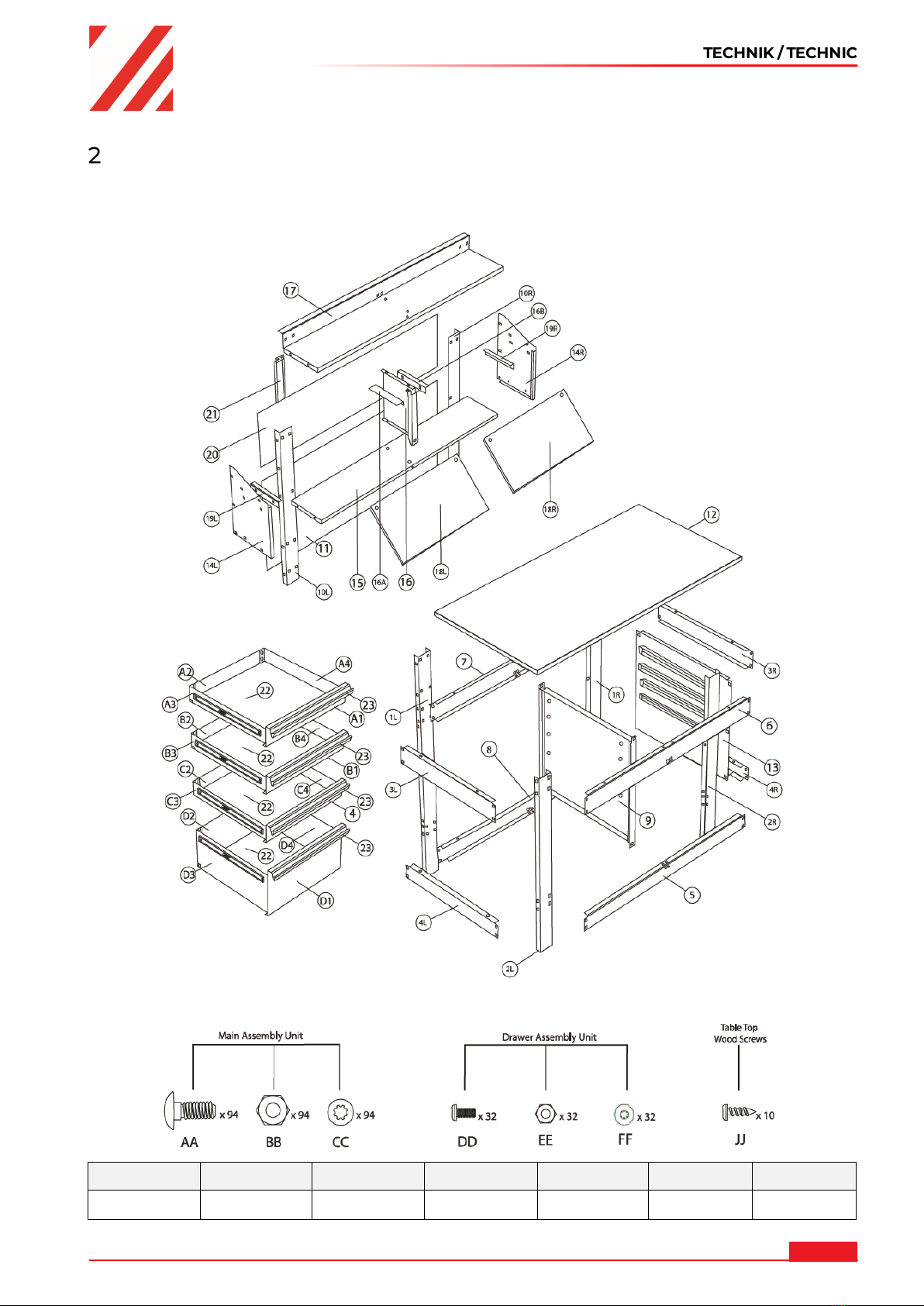

2.1 Lieferumfang / Delivery content
AA BB CC DD EE FF JJ
M6 x 14 B6 Ø6 M5 x 8 M5 Ø5 M5 x 16

TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
WT39
Pos Bezeichnung / name pcs Pos Bezeichnung / name pcs
Tisch / table Laden / drawer
1L Hinterer Fuß Links
back table leg left side 1 A1 /B1/C1 Vorderseite kleine Laden
front side small drawers 3
1R Hinterer Fuß Recht
back table leg right side 1 A2 /B2/C2 Rückseite kleine Laden
back side small drawers 3
2L Vorder Fuß links
front table leg left side 1 A3 / B3 / C3 Linke Seite kleine Laden
left side small drawers 3
2R Vorder Fuß rechts
front table leg right side 1 A4 / B3 / C3 Rechte Seite kleine Laden
right side small drawers 3
3L Strebe Oben links
cross member top left side 1 D1 Vorderseite größe Laden
front side large drawers 1
3R Strebe Oben rechts
cross member top right side 1 D2 Rückseite größe Laden
back side large drawers 1
4L Strebe unten links
cross member down left side 1 D3 Linke Seite größe Laden
left side large drawers 1
4R Strebe unten rechts
cross member down right side 1 D4 Rechte Seite größe Laden
right side large drawers 1
5 Strebe vorne unten
cross member down front side 1 22 Ladenboden aus Holz
wooden drawer bottom 4
6 Strebe vorne oben
cross member top front side 1 23 Aluminiumgriff
aluminum handle cover 4
7 Strebe hinten oben
cross member top back side 1
8 Strebe hinten unten
cross member down back side 1
9 Mittelteil
centre wall 1
12 Tischplatte
table top 1
13 Seitenteil
side part 1

TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
WT39
Pos Bezeichnung / name pcs Pos Bezeichnung / name pcs
Rückwand / pegboard
Montagezubehör / hardware
10R Strebe rechts Lochwand
right pegboard frame 1 AA Schrauben für Tisch
bolts for table 94
10L Strebe links Lochwand
left pegboard frame 1 BB Muttern für Tisch
nuts for table 94
11 Lochwand
pegboard 1 CC Scheiben für Tisch
washers for table 94
14R Regalseitenverstrebung rechts
side bracing right side 1 DD Schrauben für Laden
bolts for drawer 32
14L Regalseitenverstrebung links
side bracing left side 1 EE Muttern für Laden
nuts for drawer 32
15 Regalboden
shelf-bottom 1 FF Scheiben für Laden
washers for drawer 32
16 Regaltrennung
shelf divider 1 JJ Holzschrauben für Tischplatte
table top wood screws 10
16A Schiene Regaltrenner linke Seite
shelf divider rail left side 1
Haken
hooks 20
16B
Schiene Regaltrenner rechte
Seite
shelf divider rail right side
1
17 Regaloberteil
upper shelf 1
18L Regaltür linke Seite
top left door 1
18R Regaltür rechte Seite
top right door 1
19L Linke Regaltürschiene
left shelf rail 1
19R Rechte Regaltürschiene
right shelf rail 1
20 Regalrückwand
shelf backing 1
21 Lochwand Stütze
pegboard support bar 1

TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
WT39
2.2 Komponenten / Components
WT39
1 Regaloberteil / upper shelf 5 Lade (groß) / drawer (big)
2 Staufächer (oben) / drawers (upper) 6 Lochwand / pegboard
3 Arbeitsplatte / work top 7 Haken / hooks
4 Laden (klein) / drawers (small)
2.3 Technische Daten / Technical Data
Parameter / parameters Wert / value
max. Beladung Werkbank / max. load capacity workbench 454 kg
Dimension Arbeitsplatte / dimension work top 1200 x 590 x 20 mm
Tischhöhe / work top height 925 mm
Dimension obere Auflagefläche / dimension upper support plate 1200 x 205
Dimension Lochwand / dimension pegboard 1065 x 470 mm
Dimension Laden (klein) / dimension drawers (small) 430 x 460 x 65 mm
Dimension Lade (groß) / dimension drawer (big) 430 x 460 x 175 mm
Dimension Staufächer (oben) / dimension drawers (upper) 545 x 195 x 180 mm
max. zulässige Beladung Laden (klein / groß) /
max. permitted load drawers (small / big)
10 / 16 kg
max. zulässige Beladung Staufächer (oben) /
max. permitted load drawers (upper)
27 kg
Ladenanzahl / drawers amount 4 + 2
Produktmaße (L x B x H) / product dimensions (L x W x H) 1205 x 595 x 1735 mm
Verpackungsmaße (L x B x H) / packaging dimensions (L x W x H) 1285 x 670 x 165 mm
Nettogewicht / net weight 52 kg
Bruttogewicht / gross-weight 54,5 kg

VORWORT (DE)
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
WT39
VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
sicheren Handhabung des MULTIFUNKTIONSWERKBANK WT39, nachfolgend vereinfachend als
"Produkt" bezeichnet.
Die Anleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie
sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen,
vor Staub und Feuchtigkeit geschützten Ort auf, und legen Sie sie der Maschine bei, wenn
sie an Dritte weitergegeben wird!
Beachten Sie im Besonderen das Kapitel Sicherheit!
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei
der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat an uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann Maschinen GmbH keine Gewährleistung
übernehmen.
Urheberrecht
© 2021
Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehalten! Insbesondere der
Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich
verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht als
vereinbart.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
[e-mail]

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
WT39
SICHERHEIT
Dieser Abschnitt enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und
Handhabung des Produktes.
Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme
aufmerksam durch. Das ermöglicht Ihnen den sicheren Umgang mit dem Produkt,
und Sie beugen damit Missverständnissen sowie Personen- und Sachschäden vor.
Beachten Sie außerdem die am Produkt verwendeten Symbole und Piktogramme
sowie die Sicherheits- und Gefahrenhinweise!
4.1Bestimmungsgemäße Verwendung
Das Produkt ist ausschließlich für folgende Tätigkeiten bestimmt: Aufbewahren von Werkzeug
und festen nicht brandgefährlichen Gegenständen sowie als Arbeitsfläche / Werkbank in den
dafür vorgegebenen technischen Grenzen.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden
oder Verletzungen übernimmt HOLZMANN MASCHINEN keine Verantwortung oder
Garantieleistung.
4.1.1 Technische Einschränkungen
Das Produkt ist für den Einsatz unter folgenden Umgebungsbedingungen bestimmt:
Rel. Feuchtigkeit:
max. 90 %
Temperatur (Betrieb)
-10° C bis +40° C
Temperatur (Lagerung, Transport)
-20° C bis +55° C
4.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen
-Betreiben des Produktes ohne adäquate körperliche und geistige Eignung
-Betreiben des Produktes ohne Kenntnis der Bedienungsanleitung
-Änderungen der Konstruktion des Produktes
-Heben oder befördern von Personen
-Verwenden des Produktes auf Fahrzeugen oder anderen beweglichen Objekten
-Verwenden des Produktes als Aufstiegshilfe (Leiter)
-Verwenden des Produktes auf Steigungen und Gefällen
-Betreiben des Produktes außerhalb der in dieser Anleitung angegebenen technischen
Grenzen
-Entfernen der am Produkt angebrachten Sicherheitskennzeichnungen
-Verändern, umgehen oder außer Kraft setzen der Sicherheitseinrichtungen des Produktes
Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung
dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und
Schadenersatzansprüche gegenüber der Holzmann Maschinen GmbH zur Folge.
4.2 Anforderungen an Benutzer
Das Produkt ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das
Bedienen des Produktes sind die körperliche und geistige Eignung sowie Kenntnis und
Verständnis der Betriebsanleitung. Personen, die aufgrund ihrer physischen, sensorischen oder
geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das
Produkt sicher zu bedienen, dürfen es nicht ohne Aufsicht oder Anweisung durch eine
verantwortliche Person benutzen.
Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter des
Bedieners festlegen und die Verwendung dieses Produktes einschränken können!
Legen Sie ihre persönliche Schutzausrüstung vor Arbeiten am Produkt an.

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
WT39
4.3 Allgemeine Sicherheitshinweise
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei
Arbeiten mit dem Produkt neben den allgemeinen Regeln für sicheres Arbeiten folgende Punkte
zu berücksichtigen:
•Kontrollieren Sie das Produkt vor Inbetriebnahme auf Vollständigkeit und Funktion.
•Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien, rutschfesten Untergrund.
•Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, um stroboskopische Effekte
zu vermeiden.
•Achten Sie auf ein sauberes Arbeitsumfeld.
•Das Produkt darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr
vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet
sind.
•Tragen Sie geeignete Arbeitskleidung und geeignetes Schuhwerk.
•Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall
übermäßige Gewalt an.
•Unterlassen Sie das Arbeiten am Produkt bei Müdigkeit, Unkonzentriertheit bzw. unter
Einfluss von Medikamenten, Alkohol oder Drogen!
4.4 Spezielle Sicherheitshinweise für dieses Produkt
•Überladen Sie das Produkt nicht! Beachten Sie die zulässige Ladekapazität.
•Achten Sie auf die richtige Verteilung der Last. Konzentrieren Sie die Last nicht auf einer
Seite oder an einem Ende.
4.5 Gefahrenhinweise
Trotz bestimmungsmäßiger Verwendung bleiben bestimmte Restrisiken bestehen. Bedingt durch
Aufbau und Konstruktion des Produktes können im Umgang mit dem Produkt
Gefährdungssituationen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet
sind:
GEFAHR
Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche
Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht
gemieden wird.
WARNUNG
Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise
gefährliche Situation hin, zu schweren Verletzungen oder sogar zum Tod führen kann,
wenn sie nicht gemieden wird.
VORSICHT
Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise
gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen
kann, wenn sie nicht gemieden wird.
HINWEIS
Ein derartig gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche
Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird.
Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre
entsprechende technische Eignung/Ausbildung der wichtigste Sicherheitsfaktor bei der
fehlerfreien Bedienung des Produktes. Sicheres Arbeiten hängt in erster Linie von Ihnen ab!

TRANSPORT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
WT39
TRANSPORT
Für den ordnungsgemäßen Transport beachten Sie die Anweisungen und Angaben auf der
Transportverpackung bezüglich Schwerpunkt, Anschlagstellen, Gewicht, einzusetzende
Transportmittel sowie vorgeschriebene Transportlage etc.
Transportieren Sie das Produkt in der Verpackung zum Aufstellort. Achten Sie beim Heben, Tragen
und Absetzen der Last auf die richtige Körperhaltung:
•Heben, Absetzen:
Stellen Sie beim Heben / Absetzen Standfestigkeit her (Beine hüftbreit).
Last mit gebeugten Knien und geradem Rücken heben / absetzen (wie Gewichtheber).
Last nicht ruckartig anheben / absetzen.
•Tragen:
Last mit beiden Händen möglichst körpernah tragen.
Last mit geradem Rücken tragen.
Sichern Sie das zusammengebaute Produkt beim Transport stets in der Transportstellung, um
Beschädigungen des Produktes vorzubeugen.
MONTAGE
6.1Vorbereitende Tätigkeiten
6.1.1 Lieferumfang prüfen
Vermerken Sie sichtbare Transportschäden stets auf dem Lieferschein und überprüfen Sie das
Produkt nach dem Auspacken umgehend auf Transportschäden bzw. auf fehlende oder
beschädigte Teile. Melden Sie Beschädigungen des Produktes oder fehlende Teile umgehend
Ihrem Händler bzw. der Spedition.
6.2 Zusammenbau
Das Produkt wurde für den Transport zerlegt und muss vor dem Gebrauch wieder
zusammengebaut werden. Befolgen Sie die folgenden Anweisungen:
Benötigtes Werkzeug: Schraubenschlüssel SW 10, Kreuzschlitzschraubendreher
1. Tischfuß – linke Seite
8 x AA
Schrauben
8 x CC
Scheiben
8 x BB
Muttern
•Richten Sie die Löcher in den Querverstrebungen
(3L) und (4L) an den Tischbeinen (1L) und (2L) aus
•Stecken Sie die Schrauben (AA x 8) wie abgebildet
durch die entsprechenden Löcher - vier Schrauben
pro Querverstrebung
•Mit Scheiben (CC x 8) und Muttern (BB x 8)
befestigen
HINWEIS: Schrauben nicht überdrehen!

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
WT39
2. Tischfuß – linke Seite
8 x AA
Schrauben
8 x CC
Scheiben
8 x BB
Muttern
•Richten Sie die Löcher in den Querverstrebungen
(3R) und (4R) an den Tischbeinen (1R) und (2R) aus
•Stecken Sie die Schrauben (AA x 8) wie abgebildet
durch die entsprechenden Löcher - vier Schrauben
pro Querverstrebung
•Mit Scheiben (CC x 8) und Muttern (BB x 8)
befestigen
HINWEIS: Schrauben nicht überdrehen!
3. Tischgestell – Querverstrebungen
16 x AA
Schrauben
16 x CC
Scheiben
16 x BB
Muttern
•Richten Sie die Löcher in den Querverstrebungen
(5 und 8) auf die montierten Tischbeinenden aus
den vorherigen Schritten aus
•Vergewissern Sie sich, dass die Aufkleber auf den
Teilen (5 und 8) mit den Pfeilen nach oben zeigen
und die quadratischen Löcher oben sind
•Schrauben (AA x 2) durch die linke und rechte
Seite der unteren vorderen Querverstrebung
stecken
•Mit Scheiben (CC x 2) und Muttern (BB x 2)
befestigen
•Wiederholen Sie den Vorgang für die untere
hintere Querverstrebung (8)
•Wiederholen Sie die Schritte für die oberen
Querverstrebungen (6 und 7)
•Stellen Sie sicher, dass die Beschriftungen auf den
Teilen (6 und 7) mit den Pfeilen nach oben zeigen
und die runden Löcher oben sind.
HINWEIS: Schrauben nicht überdrehen!

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
WT39
4. Tischgestell – Mittelteil
4 x AA
Schrauben
4 x CC
Scheiben
4 x BB
Muttern
•Mittelwand (9) mit den Schubladenschienen zur
rechten Seite des Tisches platzieren
•Mit Schrauben (AA x 4), Scheiben (CC x 4) und
Muttern (BB x 4) am Tischgestell befestigen
HINWEIS: Schrauben nicht überdrehen!
HINWEIS
Wenn Sie die Schubladen auf der LINKEN
Seite installieren möchten, beachten Sie
bitte die Schritte 24-29.
5. Lochwand
12 x AA
Schrauben
12 x CC
Scheiben
12 x BB
Muttern
•Die Lochwand (11) so an die Rückseite des
Tischgestells legen, dass das Holzmann-Logo
richtig gelesen werden kann
•Richten Sie die Schraubenlöcher der Lochwand (11)
und den Lochwandstreben(10L und 10R) an den
Löchern des Tischgestells aus
•Nehmen Sie den linken und rechten Rahmen der
Lochwand (10L und 10R) und klemmen Sie die
Lochwand zwischen Tischbein (1L und 1R) ein
•Die Lochwand mit Schrauben (AA x 6), Scheiben
(CC x 12) und Muttern (BB x 6) auf jeder Seite des
Tischgestells befestigen
HINWEIS: Schrauben nicht überdrehen!

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
WT39
6. Tischplatte
10 x JJ
Holzschraube
n
•Richten Sie die vorgebohrten Löcher an der
Unterseite der Tischplatte (12) an den Rundlöchern
des Tischgestells aus
•Tischplatte mit Holzschrauben (JJ x 10) am
Tischrahmen befestigen
•Holzschrauben mit einem Schraubendreher
festziehen
HINWEIS: Schrauben nicht überdrehen!
7. Tischgestell – Seitenteil
8 x AA
Schrauben
8 x CC
Scheiben
8 x BB
Muttern
•Das Seitenteil (13) mit den Schubladenschienen
nach innen platzieren und mit Schrauben (AA x8),
Scheiben (CC x 8) und Muttern (BB x 8) am
Tischgestell befestigen
HINWEIS: Schrauben nicht überdrehen!

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
WT39
8. Regal - Seitenverstrebung links
3 x AA
Schrauben
3 x CC
Scheiben
3 x BB
Muttern
•Richten Sie die Löcher der linken seitlichen
Regalverstrebung (14L) aus und passen Sie sie an
den Rahmen der Lochwand (10L) an
•Mit Schrauben (AA x 3), Scheiben (CC x 3) und
Muttern (BB x 3) befestigen
HINWEIS: Schrauben nicht überdrehen!
9. Regal - Seitenverstrebung rechts
3 x AA
Schrauben
3 x CC
Scheiben
3 x BB
Muttern
•Richten Sie die Löcher der rechten seitlichen
Regalverstrebung (14R) aus und passen Sie sie an
den Rahmen der Lochwand (10R) an
•Mit Schrauben (AA x 3), Scheiben (CC x 3) und
Muttern (BB x 3) befestigen
HINWEIS: Schrauben nicht überdrehen!

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
WT39

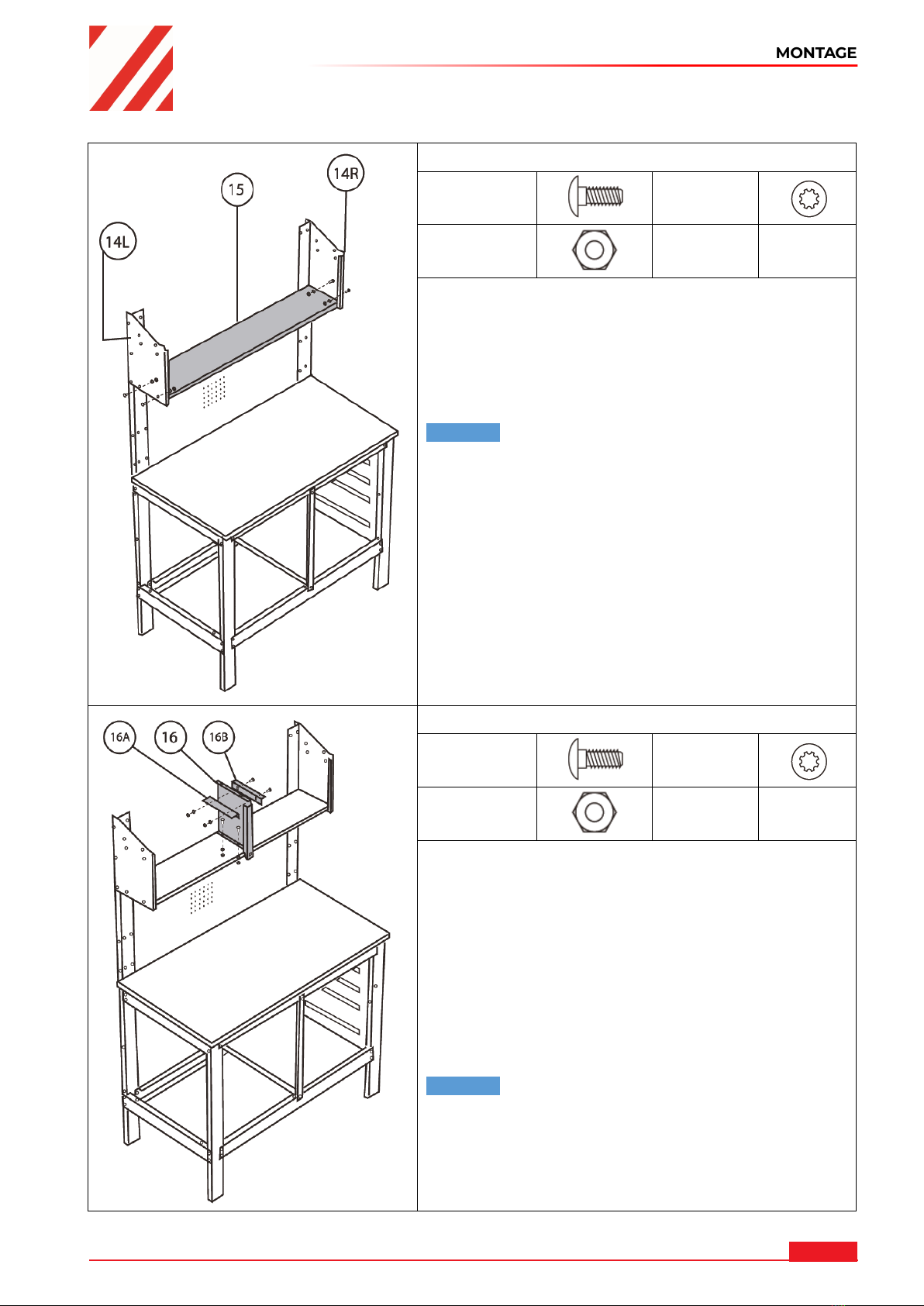

10. Regal - Boden
4 x AA
Schrauben
4 x CC
Scheiben
4 x BB
Muttern
•Richten Sie die Löcher des Regalbodens (15) aus
und passen Sie ihn an die Seitenverstrebungen
(14L und 14R) an
•Mit Schrauben (AA x 3), Scheiben (CC x 3) und
Muttern (BB x 3) befestigen
HINWEIS: Schrauben nicht überdrehen!
11. Regal - Abtrennung
4 x AA
Schrauben
4 x CC
Scheiben
4 x BB
Muttern
•Nehmen Sie die Regalabtrennung (16) und richten
Sie die Löcher mit dem unteren Regalboden aus
•Mit Schrauben (AA x 2), Scheiben (CC x 2) und
Muttern (BB x 2) befestigen
•Nehmen Sie die linke mittlere Regaltrennschiene
(16A) und richten Sie sie an der rechten mittleren
Regaltrennschiene (16B) aus, wobei die mittlere
Regalabtrennung (16) dazwischen liegen muss
•Mit Schrauben (AA x 2), Scheiben (CC x 2) und
Muttern (BB x 2) befestigen
HINWEIS: Schrauben nicht überdrehen!

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
WT39
12. Regal - Oberteil
8 x AA
Schrauben
8 x CC
Scheiben
8x BB
Muttern
•Nehmen Sie den Regaloberteil (17) und legen Sie
ihn so, dass er auf der Regalabtrennung aufliegt
•Richten Sie die Löcher des Regaloberteils (17) so
aus, dass sie mit den linken und rechten
Seitenverstrebungen übereinstimmen.
•Nehmen Sie die Schrauben (AA x 3) und stecken
Sie sie in die linke Regalverstrebung
•Mit Scheiben (CC x 3) und Muttern (BB x 3)
befestigen
•Wiederholen Sie den vorherigen Schritt, um den
Regaloberteil (17) an der rechten Regalverstrebung
zu befestigen
•Nehmen Sie die Schrauben (AA x 2) und stecken
Sie sie in den Regaloberteil
•Mit Scheiben (CC x 2) und Muttern (BB x 2)
befestigen
HINWEIS
Ziehen Sie nach Abschluss von Schritt 12
alle Befestigungselemente an der
Werkbank fest!
Schrauben nicht überdrehen!
13. Staufach – linke Tür
•Nehmen Sie die linke Staufachtür (18L) und setzen
Sie sie auf die Schiene der Regalabtrennung (16)
•Achten Sie darauf, dass das Rad auf der Schiene
der Regalabtrennung aufliegt
•Eventuell müssen Sie die Tür (18L) schräg
einsetzen, damit sie sicher auf der Schiene des
mittleren Regalteilers sitzt

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
WT39

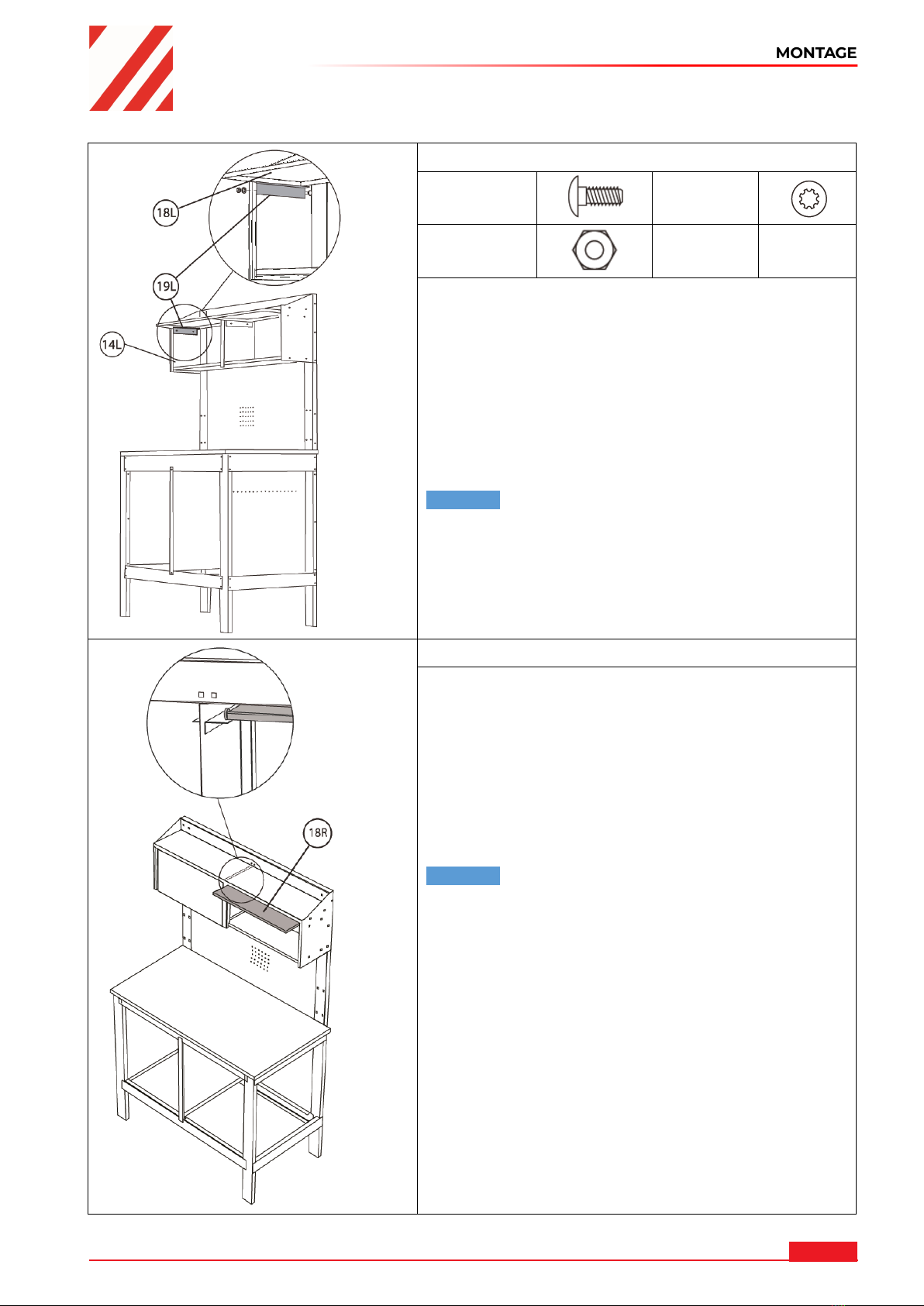

14. Staufach – linke Schiene
2 x AA
Schrauben
2 x CC
Scheiben
2 x BB
Muttern
•Nehmen Sie die linke Regalschiene (19L) und
setzen Sie sie auf das Rad der linken Staufachtür
(linke Seite).
•Heben Sie sowohl die linke Regalschiene (19L) als
auch die linke Staufachtür (18L) an und richten Sie
die Löcher von (19L) mit den Löchern der linken
Seitenverstrebung (14L) aus
•Befestigen Sie 19L an 14L mit Schrauben (AA x 2),
Scheiben (CC x 2) und Muttern (BB x 2)
HINWEIS: Schrauben nicht überdrehen!
15. Staufach – rechte Tür
•Nehmen Sie die rechte Staufachtür (18R) und
setzen Sie sie auf die Schiene der
Regalabtrennung
•Achten Sie darauf, dass das Rad auf der Schiene
der Regalabtrennung aufliegt
•Eventuell müssen Sie die Tür (18R) schräg
einsetzen, damit sie sicher auf der Schiene des
mittleren Regalteilers sitzt
HINWEIS: Schrauben nicht überdrehen!

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
WT39

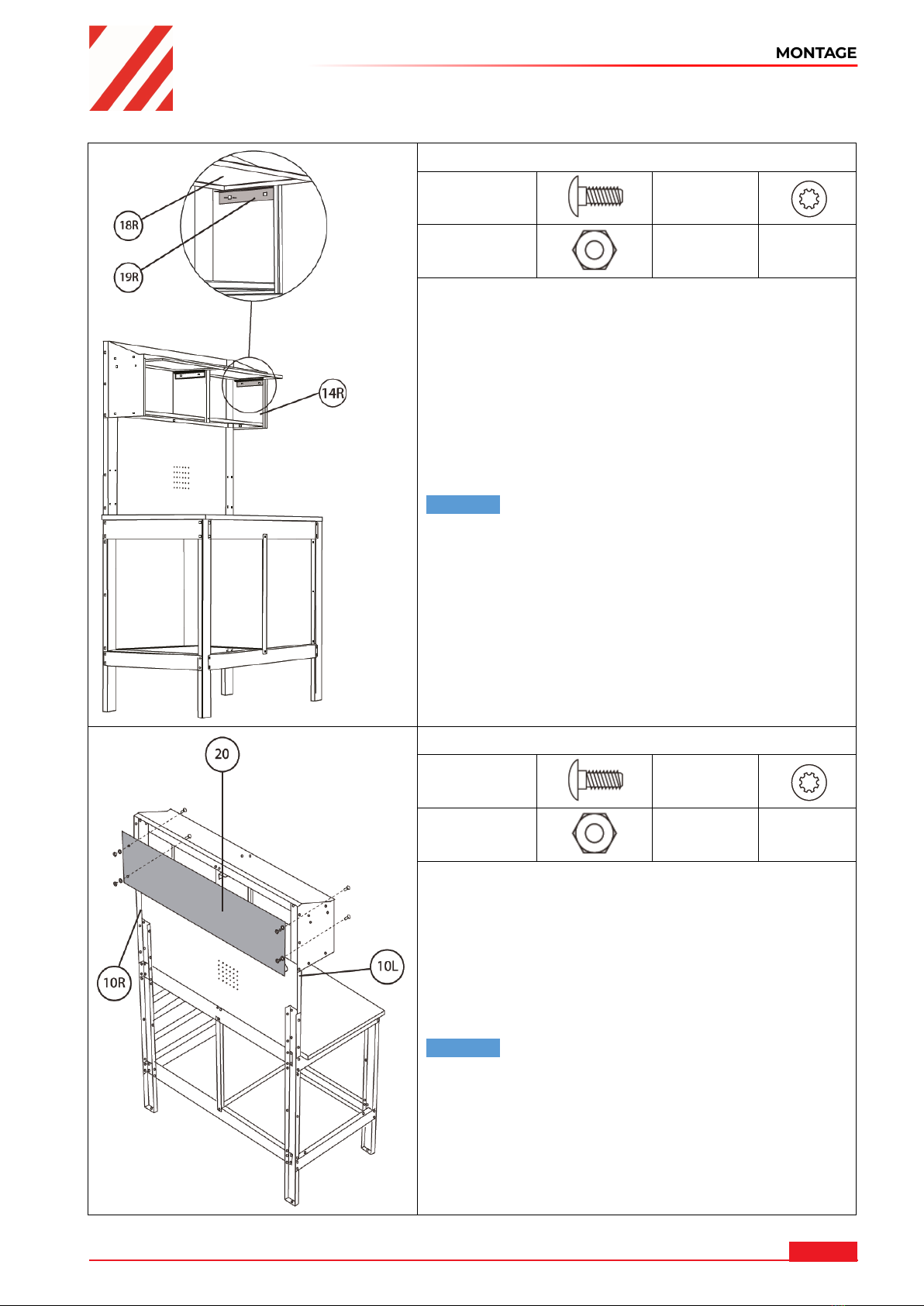

16. Staufach – rechte Schiene
2 x AA
Schrauben
2 x CC
Scheiben
2 x BB
Muttern
•Nehmen Sie die rechte Regalschiene (19R) und
setzen Sie sie auf das Rad der rechten Staufachtür
(rechte Seite).
•Heben Sie sowohl die rechte Regalschiene (19R) als
auch die rechte Staufachtür (18R) an und richten
Sie die Löcher von (19R) mit den Löchern der
linken Seitenverstrebung (14R) aus
•Befestigen Sie 19R an 14R mit Schrauben (AA x 2),
Scheiben (CC x 2) und Muttern (BB x 2)
HINWEIS: Schrauben nicht überdrehen!
17. Regal – Rückwand
4 x AA
Schrauben
4 x CC
Scheiben
4 x BB
Muttern
•Platzieren Sie die Regalrückwand (20) oben auf die
Lochwand
•Nehmen Sie die Schrauben (AA x 4) und stecken
Sie sie durch den Rahmen der Lochwand (10R und
10L)
•Mit Scheiben (CC x 4) und Muttern (BB x 4)
befestigen
•
HINWEIS: Schrauben nicht überdrehen!

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
WT39
18. Lochwand - Stütze
4 x AA
Schrauben
4 x CC
Scheiben
4 x BB
Muttern
•Richten Sie die Löcher der Lochwandstütze (21) an
den Löchern der Querverstrebung (7) sowie des
Regaloberteils (17) aus
•Schrauben (AA x 4) durch die Löcher stecken und
mit Scheiben (CC x 4) und Muttern (BB x 4)
befestigen
HINWEIS: Schrauben nicht überdrehen!
19. Lade – klein (3x)
2 x DD
Schrauben
2 x FF
Scheiben
2 x EE
Muttern
•Löcher der Vorderseite (A1) mit der linken und
rechten Seite der Lade (A3 und A4) ausrichten
•Schrauben (DD x 2) auf jeder Seite einsetzen
•Mit Scheiben (FF x 2) und Muttern (EE x 2)
befestigen
•Bohrungen der Rückseite (A2) mit der linken und
rechten Seite der Lade (A3 und A4) ausrichten
•Schrauben (DD x 2) auf jeder Seite einsetzen
•Mit Scheiben (FF x 2) und Muttern (EE x 2)
befestigen
•Alle Befestigungselemente festziehen
HINWEIS: Schrauben nicht überdrehen!
•Holzladenboden (22) einsetzen

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20
WT39

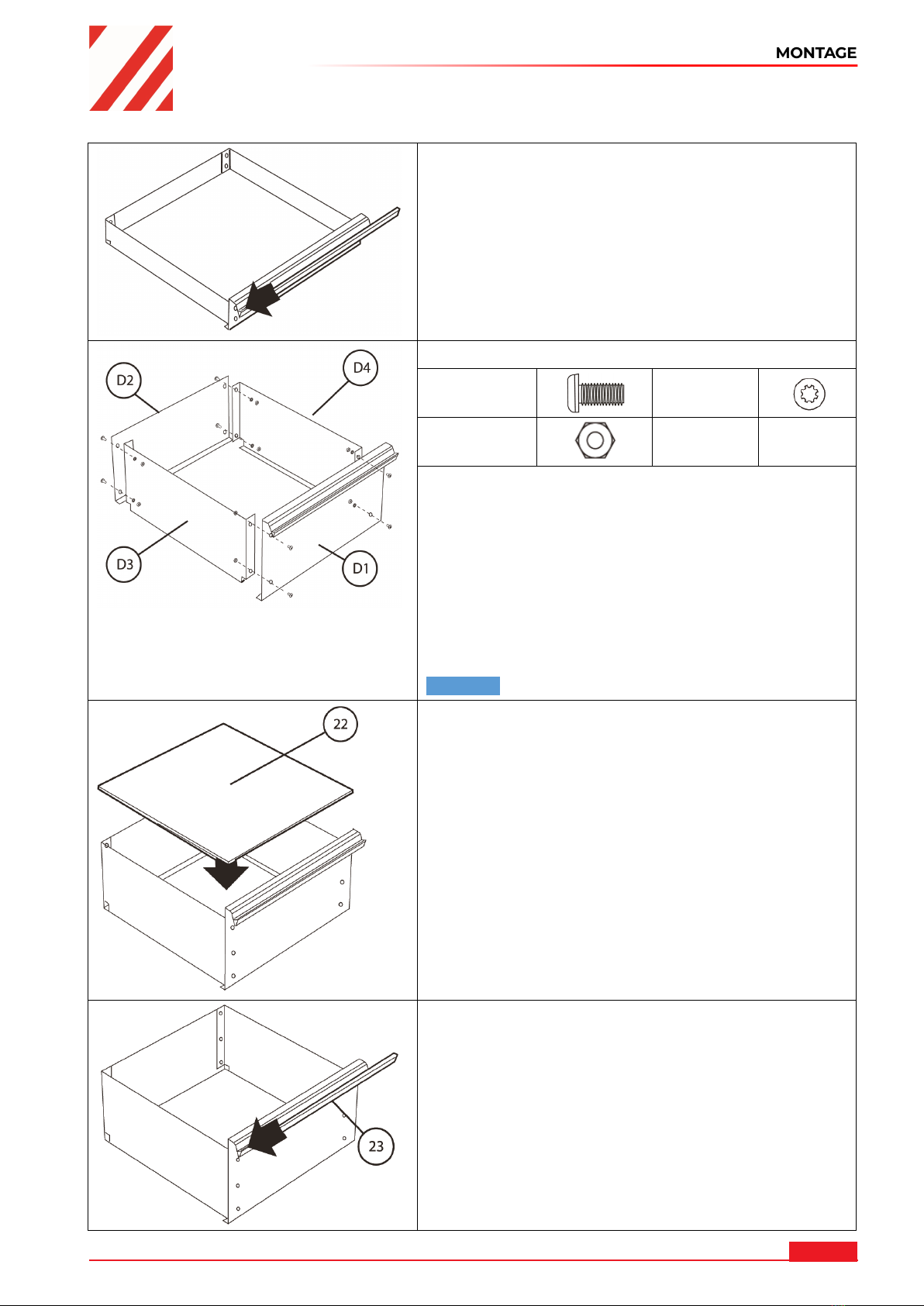

•Aluminiumgriff (23) auf die Vorderseite der Lade
schieben
•Wiederholen Sie den Vorgang für die restlichen
kleinen Laden
20. Lade – groß (1x)
2 x DD
Schrauben
2 x FF
Scheiben
2 x EE
Muttern
•Löcher der Vorderseite (D1) mit der linken und
rechten Seite der Lade (D3 und D4) ausrichten
•Schrauben (DD x 2) auf jeder Seite einsetzen
•Mit Scheiben (FF x 2) und Muttern (EE x 2)
befestigen
•Bohrungen der Rückseite (D2) mit der linken und
rechten Seite der Lade (D3 und d4) ausrichten
•Schrauben (DD x 2) auf jeder Seite einsetzen
•Mit Scheiben (FF x 2) und Muttern (EE x 2)
befestigen
•Alle Befestigungselemente festziehen
HINWEIS: Schrauben nicht überdrehen!
•Holzladenboden (22) einsetzen
•Aluminiumgriff (23) auf die Vorderseite der Lade
schieben
