HOLZMANN MASCHINEN WB123A User manual

Edition: 19.07.2022 –Revision –00 –EcC –DE/EN
Originalfassung
DE
BETRIEBSANLEITUNG
HOBELBANK
Übersetzung / Translation
EN
USER MANUAL
WORKBENCH
WB123A

INHALT / INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
WB123A
1INHALT / INDEX
1INHALT / INDEX................................................................................................................................................... 2
2TECHNIK / TECHNIC......................................................................................................................................... 3
2.1 Lieferumfang / Delivery Content .....................................................................................................................................3
2.2 Komponenten / Components............................................................................................................................................3
2.3 Technische Daten / Technical data ............................................................................................................................... 4
3VORWORT (DE)................................................................................................................................................... 5
4SICHERHEIT...........................................................................................................................................................6
4.1 Bestimmungsmäßige Verwendung .............................................................................................................................6
5TRANSPORT...........................................................................................................................................................6
6MONTAGE...............................................................................................................................................................6
6.1 Lieferumfang ................................................................................................................................................................................6
6.2 Der Arbeitsplatz ..........................................................................................................................................................................7
6.3 Zusammenbau ............................................................................................................................................................................7
7BETRIEB ...................................................................................................................................................................8
7.1 Bedienung..................................................................................................................................................................................... 8
8REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG ............................................................8
8.1 Reinigung....................................................................................................................................................................................... 8
8.2 Wartung.......................................................................................................................................................................................... 8
8.3 Lagerung ........................................................................................................................................................................................ 8
8.4 Entsorgung ................................................................................................................................................................................... 8
9PREFACE (EN)......................................................................................................................................................9
10 SAFETY ....................................................................................................................................................................10
10.1 Intended Use...............................................................................................................................................................................10
11 TRANSPORT.........................................................................................................................................................10
12 ASSEMBLY............................................................................................................................................................. 11
12.1 Delivery content......................................................................................................................................................................... 11
12.2 Workplace requirements.....................................................................................................................................................11
12.3 Assembly ........................................................................................................................................................................................11
13 OPERATION......................................................................................................................................................... 12
13.1 1.1 Operation.................................................................................................................................................................................12
14 CLEANING, MAINTENANCE, STORAGE, DISPOSAL................................................................. 12
14.1 Cleaning .........................................................................................................................................................................................12
14.2 Maintenance ............................................................................................................................................................................... 12
14.3 Storage............................................................................................................................................................................................ 12
14.4 Disposal ..........................................................................................................................................................................................12
15 ERSATZTEILE / SPARE PARTS................................................................................................................. 13
15.1 Ersatzteilbestellung / Spare Parts Order ..................................................................................................................13
16 GARANTIEERKLÄRUNG (DE)...................................................................................................................14
17 GUARANTEE TERMS (EN) .......................................................................................................................... 15
18 PRODUKTBEOBACHTUNG | PRODUCT MONITORING........................................................ 16

TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
WB123A
2TECHNIK / TECHNIC

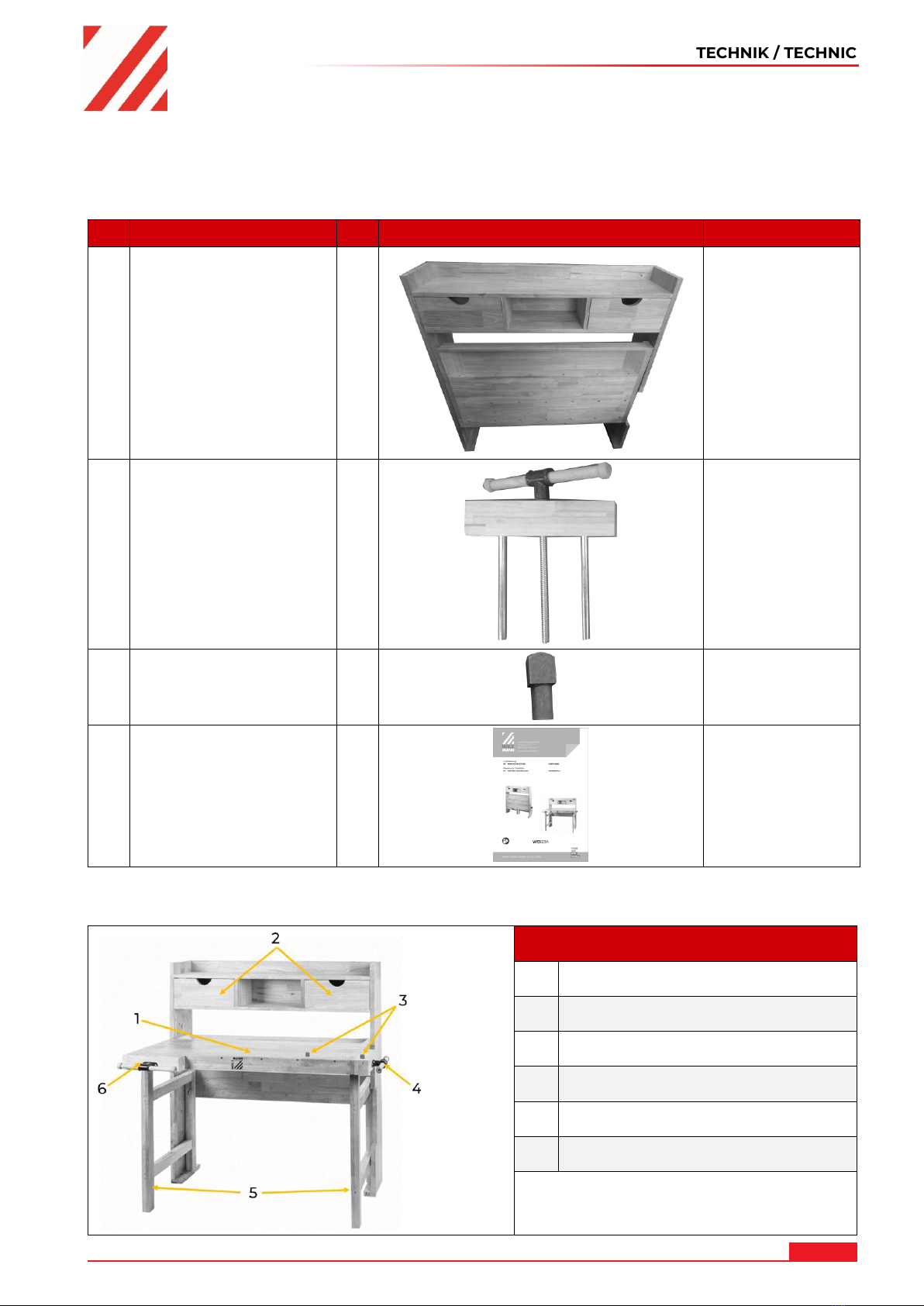

2.1 Lieferumfang / Delivery Content
No.
Name
Qty
Bild / Figure
Material
1
Hobelbank / workbench
1
Gummibaumholz /
rubberwood
2
Hobelbankzange / vise
2
Gummibaumholz,
Metall /
rubberwood, metal
3
Bankhaken / bench dogs
4
Metall / metal
4
Montageanleitung /
assembly instruction
1
2.2 Komponenten / Components
WB123A
1
Arbeitsplatte / worktop
2
Schubladen / drawers
3
Bankhaken / bench dogs
4
Hobelbankzange rechts / vise right
5
Füße / legs
6
Hobelbankzange links / vise left

TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
WB123A
2.3 Technische Daten / Technical data
Parameter / parameters
Wert / value
Werkbankmaße (LxBxH) / workbench dimension (LxWxH)
1230x825x1200 mm
Werkbankmaße geklappt (LxBxH) /
workbench dimension folded (LxWxH)
1230x240x1200 mm
Tischhöhe / table height
820 mm
max. Beladung Werkbank / max. load workbench
100 kg
max. Beladung Schublade / max. load drawer
5 kg
max. Verfahrweg Hobelbankzangen / max. travel vises
180 mm
Lochabstand Hobelbankzange 2. Reihe / hole distance vise 2nd line
160 mm
Lochabstand Hobelbankzange längs / hole distance vise lengthwise
160 mm
Hobelbankzangenbreite / vise width
280 mm
Schubladenmaße (BxTxH) / drawers dimension (W x D x H)
320x180x135 mm
Bankhakenlöcher Durchmesser / bench dog holes diameter
Ø 16 mm
Arbeitsplattendicke / worktop thickness
18 mm
Verpackungsmaße (L x B x H) / packaging dimensions (L x W x H)
1240x1190x260 mm
Gewicht Netto / weight net
45 kg
Gewicht Brutto / weight gross
54,5 kg

VORWORT (DE)
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
WB123A
3VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
sicheren Handhabung der HOBELBANK WB123A, nachfolgend vereinfachend als "Produkt"
bezeichnet.
Die Anleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie
sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen,
vor Staub und Feuchtigkeit geschützten Ort auf, und legen Sie sie der Maschine bei, wenn
sie an Dritte weitergegeben wird!
Beachten Sie im Besonderen das Kapitel Sicherheit!
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat an uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann Maschinen GmbH keine
Gewährleistung übernehmen.
Urheberrecht
© 2022
Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehalten! Insbesondere der
Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich
verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht als
vereinbart.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
[e-mail]

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
WB123A
4SICHERHEIT
4.1 Bestimmungsmäßige Verwendung
Das Produkt nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen!
Es ist generell untersagt, sicherheitstechnische Ausrüstungen des Produkts zu ändern oder
unwirksam zu machen!
Das Produkt ist ausschließlich für folgende Tätigkeiten bestimmt:
Als Hobelbank/Werkbank für die Holzbearbeitung bzw. zur Lagerung von Werkzeug/Werkstücken
wobei die maximal zulässige Belastung nicht überschritten werden darf.
H I NW E IS
Für andere Tätigkeiten und daraus resultierende Sachschäden oder Verletzungen
übernimmt HOLZMANN MASCHINEN GmbH keine Verantwortung oder
Garantieleistung!
Arbeitsbedingungen:
Das Produkt ist für die Arbeit unter folgenden Bedingungen bestimmt:
Feuchtigkeit
max. 70%
Temperatur
von +5°Сbis +40°С
Lagerung
von -5°C bis 55°C
Das Produkt ist nicht für den Betrieb im Freien bestimmt nur im Inneren verwenden.
Inspizieren Sie vor Arbeitsbeginn das Produkt, falls Teile beschädigt bzw. lose sind diese
umgehend ersetzen bzw. wieder festziehen.
Allgemeine Sicherheitshinweise:
Achten Sie darauf, dass alle Teile fest miteinander verschraubt sind
Sorgen Sie für einen sicheren Stand des Produkts
Unzulässige Verwendung:
Der Betrieb des Produkts unter Bedingungen außerhalb der in dieser Anleitung angegebenen
Grenzen ist nicht zulässig.
Etwaige Änderungen in der Konstruktion des Produkts sind unzulässig.
Der Betrieb des Produkts auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser
Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Das Produkt ist kein Kinderspielzeug
Als Aufstiegshilfe oder Arbeitspodest
5TRANSPORT
Für den ordnungsgemäßen Transport beachten Sie die Anweisungen und Angaben auf der
Transportverpackung bezüglich Schwerpunkt, Anschlagstellen, Gewicht, einzusetzende
Transportmittel sowie vorgeschriebene Transportlage etc.
Transportieren Sie das Produkt in der Verpackung zum Aufstellort. Achten Sie beim Heben, Tragen
und Absetzen der Last auf die richtige Körperhaltung:
Heben, Absetzen:
Stellen Sie beim Heben / Absetzen Standfestigkeit her (Beine hüftbreit).
Last mit gebeugten Knien und geradem Rücken heben / absetzen (wie Gewichtheber).
Last nicht ruckartig anheben / absetzen.
Tragen:
Last mit beiden Händen möglichst körpernah tragen.
Last mit geradem Rücken tragen.
Sichern Sie das zusammengebaute Produkt beim Transport stets in der Transportstellung, um
Beschädigungen des Produktes vorzubeugen.
6MONTAGE
6.1 Lieferumfang
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie
Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare
Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung
unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß
übernommen.

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
WB123A
6.2 Der Arbeitsplatz
Wählen Sie einen passenden Platz für das Produkt
Beachten Sie dabei die Sicherheitsanforderungen sowie die Abmessungen des Produkts
Das Produkt ist auf ebenen und belastbaren Untergrund aufzustellen
Das Produkt ist laut Montageanleitung aufzubauen

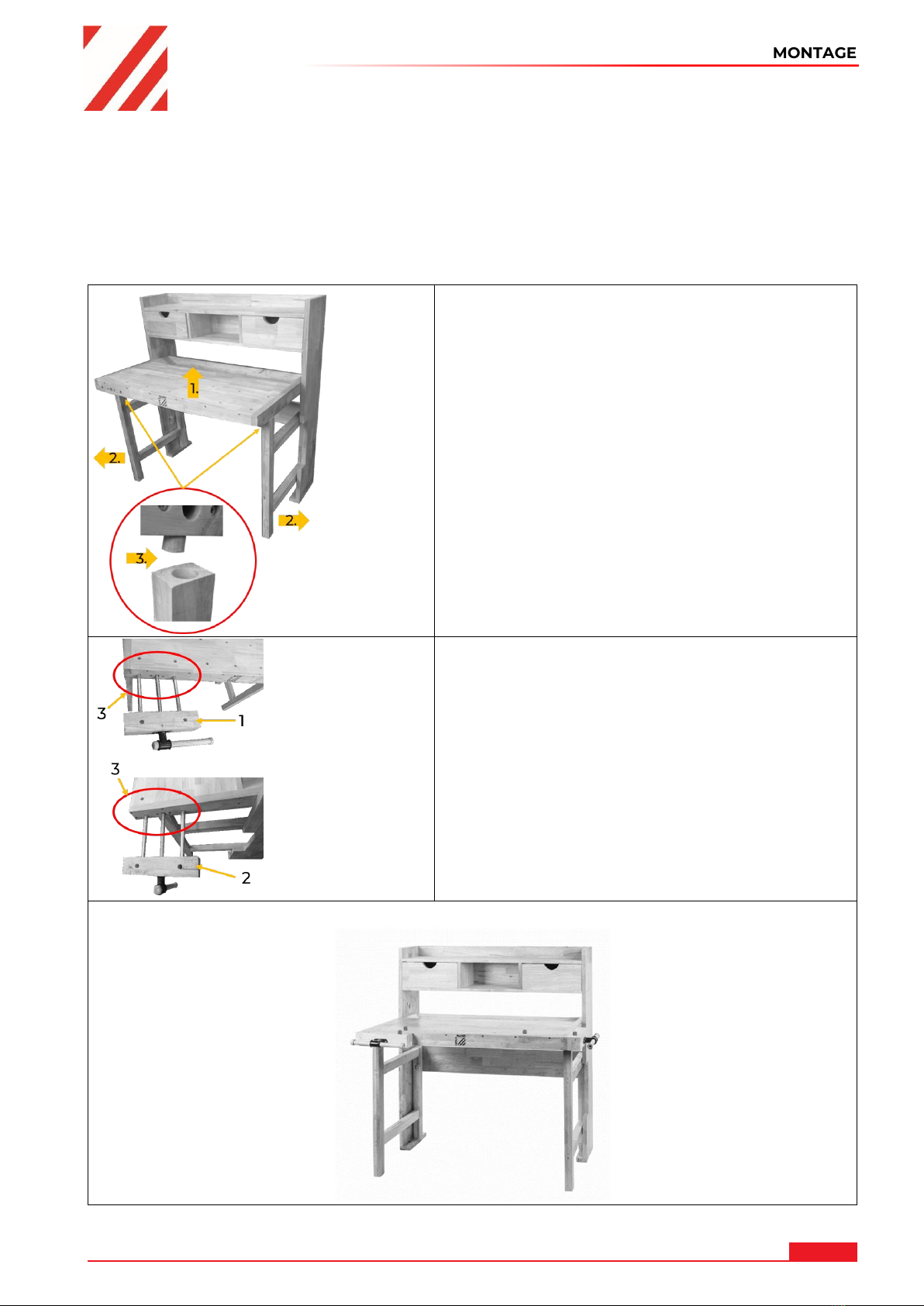

6.3 Zusammenbau
Montage Hobelbank
1. Arbeitsplatte hochheben
2. Füße aufklappen
3. Arbeitsplatte absenken und Zapfen der
Arbeitsplatte in linken und rechten Fuß
einrasten lassen
Montage Hobelbankzangen
1. Die linke (1) und rechte (2) Hobelbankzange in
die dafür vorgesehen Löcher der Arbeitsplatte
(3) schieben. Danach mit dem Hebel die
Hobelbankzangen ganz eindrehen.
2. Die Hobelbankzangen so eindrehen, dass Sie
plan mit der Arbeitsplatte ist
Bankhaken in gewünschter Position einsetzen

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
WB123A
7BETRIEB
Betreiben Sie die Maschine nur im einwandfreien Zustand und mit ausgeklappten Füßen und
arretierter Arbeitsplatte. Vor jedem Betrieb ist eine Sichtprüfung des Produkts durchzuführen.
Prüfen Sie dabei Schraubverbindungen auf Beschädigung und festen Sitz.
Mit den mitgelieferten Bankhaken können Werkstücke unterschiedlicher Größe für die weitere
Bearbeitung mittels spannen der Hobelzange eingespannt werden.
HINWEIS: Überlasten und übermäßiger großer Druck durch zu viel Spannung (Umdrehungen der
Hobelzange) führen zu Beschädigungen und Bruch von Bauteilen.
Lagerung: Für die Lagerung von Werkzeugen/Werkstücken stehen die Lade sowie die
Ablagefächer zur Verfügung.
HINWEIS: Überlasten = höhere Gewichtsauflage als lt. technischen Daten erlaubt führt zu
Beschädigungen und Bruch von Bauteilen
8REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG
8.1 Reinigung
H I NW E IS
Falsche Reinigungsmittel können den Lack des Produktes angreifen. Verwenden Sie
zum Reinigen keine Lösungsmittel, Nitroverdünnung oder andere Reinigungsmittel,
die den Lack des Produktes beschädigen könnten. Beachten Sie die Angaben und
Hinweise des Reinigungsmittelherstellers!
Regelmäßige Reinigung ist Voraussetzung für den sicheren Betrieb des Produktes sowie ihre
lange Lebensdauer.
8.2 Wartung
Das Produkt ist wartungsarm und nur wenige Teile müssen gewartet werden. Ungeachtet dessen
sind Störungen oder Defekte, die geeignet sind, die Sicherheit des Benutzers zu beeinträchtigen,
umgehend zu beseitigen!
Kontrollieren Sie vor jeder Inbetriebnahme sämtliche Verbindungen auf festen Sitz.
Verwenden Sie ausschließlich vom Hersteller empfohlene Originalersatzteile.
8.3 Lagerung
H I NW E IS
Bei unsachgemäßer Lagerung können wichtige Bauteile beschädigt und zerstört
werden. Lagern Sie verpackte oder bereits ausgepackten Teile nur unter den
vorgesehenen Umgebungsbedingungen!
Lagern Sie das Produkt bei Nichtgebrauch an einem trockenen, frostsichereren und versperrbaren
Ort um einerseits der Entstehung von Rost entgegenzuwirken, und um andererseits
sicherzustellen, dass Unbefugte und insbesondere Kinder keinen Zugang zum Produkt haben.
8.4 Entsorgung
Beachten Sie die nationalen Abfallbeseitigungs-Vorschriften. Entsorgen Sie
das Produkt, Produktkomponenten oder Betriebsmittel niemals im Restmüll.
Kontaktieren Sie gegebenenfalls Ihre lokalen Behörden für Informationen
bezüglich der verfügbaren Entsorgungsmöglichkeiten.
Wenn Sie bei Ihrem Fachhändler ein neues Produkt oder ein gleichwertiges
Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihr altes Produkt
fachgerecht zu entsorgen.

PREFACE (EN)
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
WB123A
9PREFACE (EN)
Dear Customer!
This operating manual contains information and important instructions for the safe start-up and
handling of the WORK BENCH WB123A, hereinafter referred to as "product".
The manual is an integral part of the machine and must not be removed. Keep it for later
use in a suitable place, easily accessible to users (operators), protected from dust and
moisture, and enclose it with the product if the machine is passed on to third parties!
Please pay special attention to the chapter Safety!
Due to the constant further development of our products, illustrations and contents may differ
slightly. If you notice any errors, please inform us.
Subject to technical changes!
Check the goods immediately after receipt and note any complaints on the consignment note
when taking over the goods from the deliverer!
Transport damage must be reported separately to us within 24 hours.
HOLZMANN MASCHINEN GMBH cannot accept any liability for unnoticed transport damage.
Copyright
© 2022
This documentation is protected by copyright. All rights reserved! Especially the reprint, the
translation and the extraction of photos and illustrations will be prosecuted.
The place of jurisdiction shall be the Regional Court of Linz or the court responsible for 4170
Haslach.
Customer Service Address
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
[e-mail]

SAFETY
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
WB123A
10 SAFETY
10.1 Intended Use
The product must only be used for its intended purpose! Any other use is deemed to be a case of
misuse.
To use the product properly you must also observe and follow all safety regulations, the assembly
instructions lay down in this manual.
It is also imperative to observe the accident prevention regulations in force in your area.
The same applies for the general rules of occupational health and safety.
The product is used for:
As a workbench for woodworking or for storing tools, while the maximum permissible load must not
be exceeded.
N O TE
HOLZMANN MASCHINEN GmbH assumes no responsibility or warranty for other
activities and any resulting property damage or injuries!
Even when the product is used as prescribed it is still impossible to eliminate certain residual risk
factors.
Ambient conditions
The product may be operated:
Humidity
max. 70%
Temperature
+5°Сto +40°С
Storage
-5°C to +55°C
The product shall not be operated outdoors or in wet or damp areas, only indoor use.
Inspect the product before starting work, if parts are damaged or loose, replace them immediately
or tighten them again.
General Safety Instructions
Make sure that all parts are firmly tightened together.
Ensure that the product is in stable and safe position
Prohibited use
The operation of the product outside the stated technical limits described in this manual is
forbidden
Any manipulation of the product and parts is forbidden
The use of the product for any purposes other than described in this user manual is forbidden
The product is not a children's toy
As a climbing aid or working platform
11 TRANSPORT
For proper transport, follow the instructions and information on the transport packaging
regarding centre of gravity, attachment points, weight, means of transport to be used and
prescribed transport position, etc.
Transport the product in its packaging to the place of installation. When lifting, carrying and
depositing the load, make sure that you are in the correct posture:
Lifting, Depositing
Ensure stability when lifting / setting down (legs hip width).
Lift / lower load with bent knees and straight back (like weightlifter).
Do not lift / lower the load jerkily.
Carrying
Carry load with both hands as close to body as possible.
Carry load with straight back.
Always secure the assembled product during transport in the transport position to prevent
damage to the product.
