INSTRUCCIONES DE MONTAJE
ES

ES

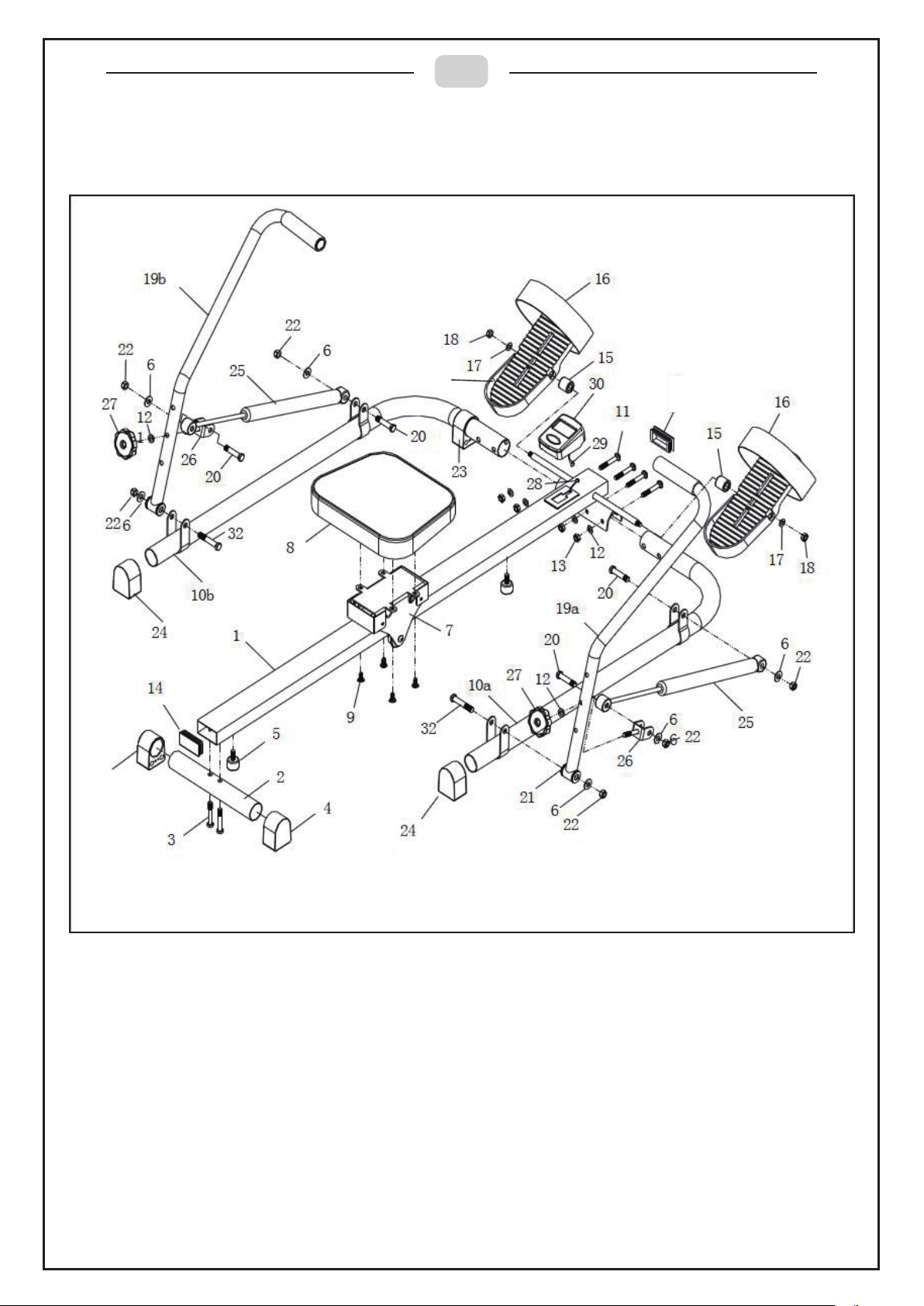

DIBUJO DE ENSAMBLAJE Y DESPIECE
14
4
31

ES
LISTA DE PIEZAS
Estructura
Nota: Algunas piezas están preensambladas, tenga en cuenta los pasos de ensamblaje
que se describen a continuación.
NO.
NOMBRE
CANTIDAD
1 Marco principal 1
2
Barra transversal trasera
1
3
Pernos de fijación (M8 x 50 mm)
2
4 Cubiertadegomaparabarratrasera 2
5
Tope final
2
6
Disco
6
7
Asiento
1
8 Asiento 1
9
Destornillador (1/4’’ x ½’’)
4
10a
Biela derecha
1
10b Biela izquierda 1
11
Pernos (M8 x 55 mm)
4
12
Disco
6
13 Tuercas de seguridad 4
14
Tapa final
2
15
Plástico
2
16 Soporte de pedal 2
17 Goma 2
18
Tuerca (1/2’’)
Tuerca
2
19a
Timón derecho
1
19b Timón izquierdo 1
20
Pernos (M10 x 45 mm)
4
21
Cajas
4
22 6
23
Patas de goma delanteras
2
24
Marco acolchado de goma
2
25
Cilindros de resistencia hidráulica
2
26 Contenedores 2
27
Determinación
2
28
Sensor
1
29 Accesorio de computadora 1
30
Computadora
1
31
Pedal
2
32 Pernos (M10 x 50 mm) 2

ES

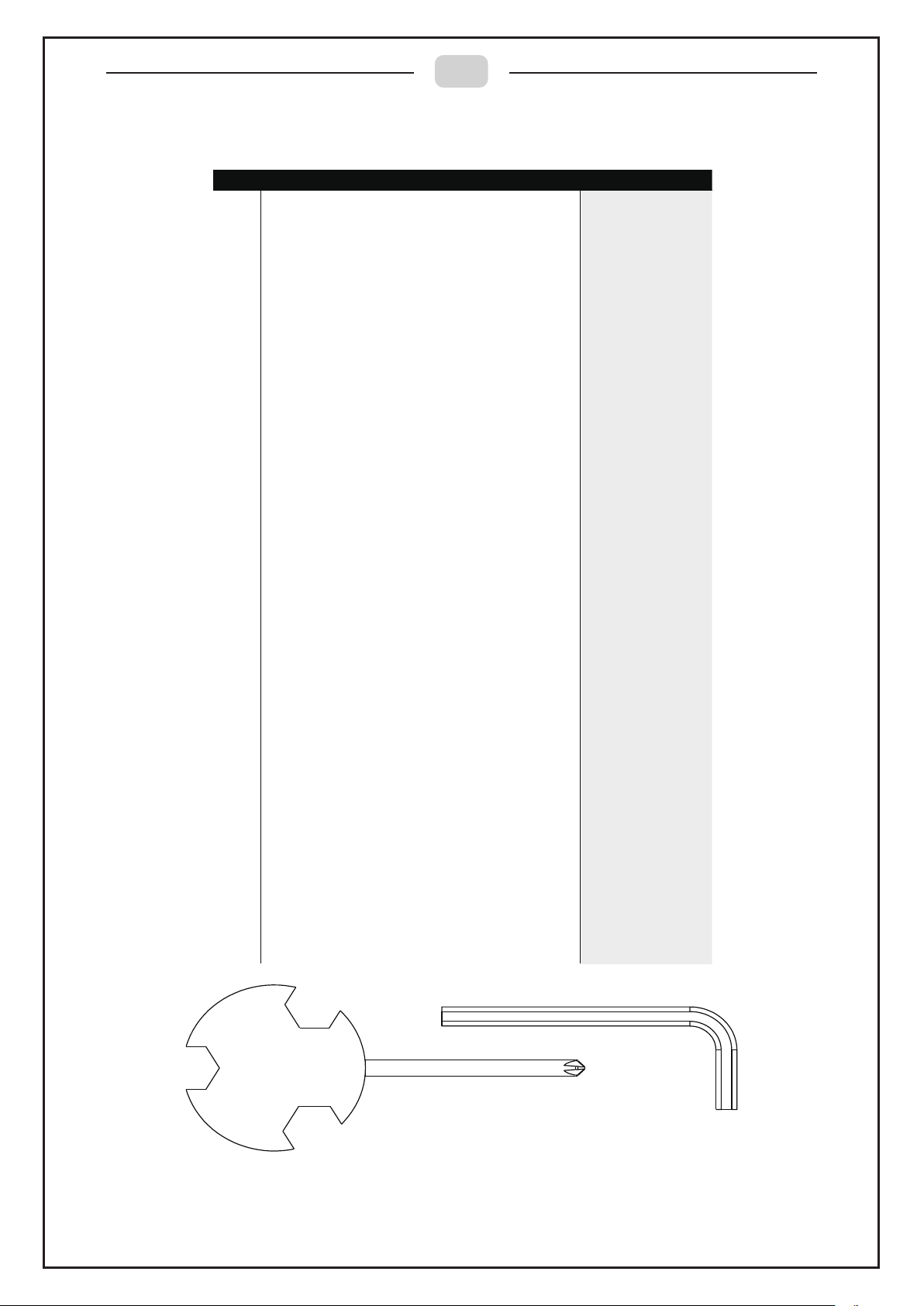

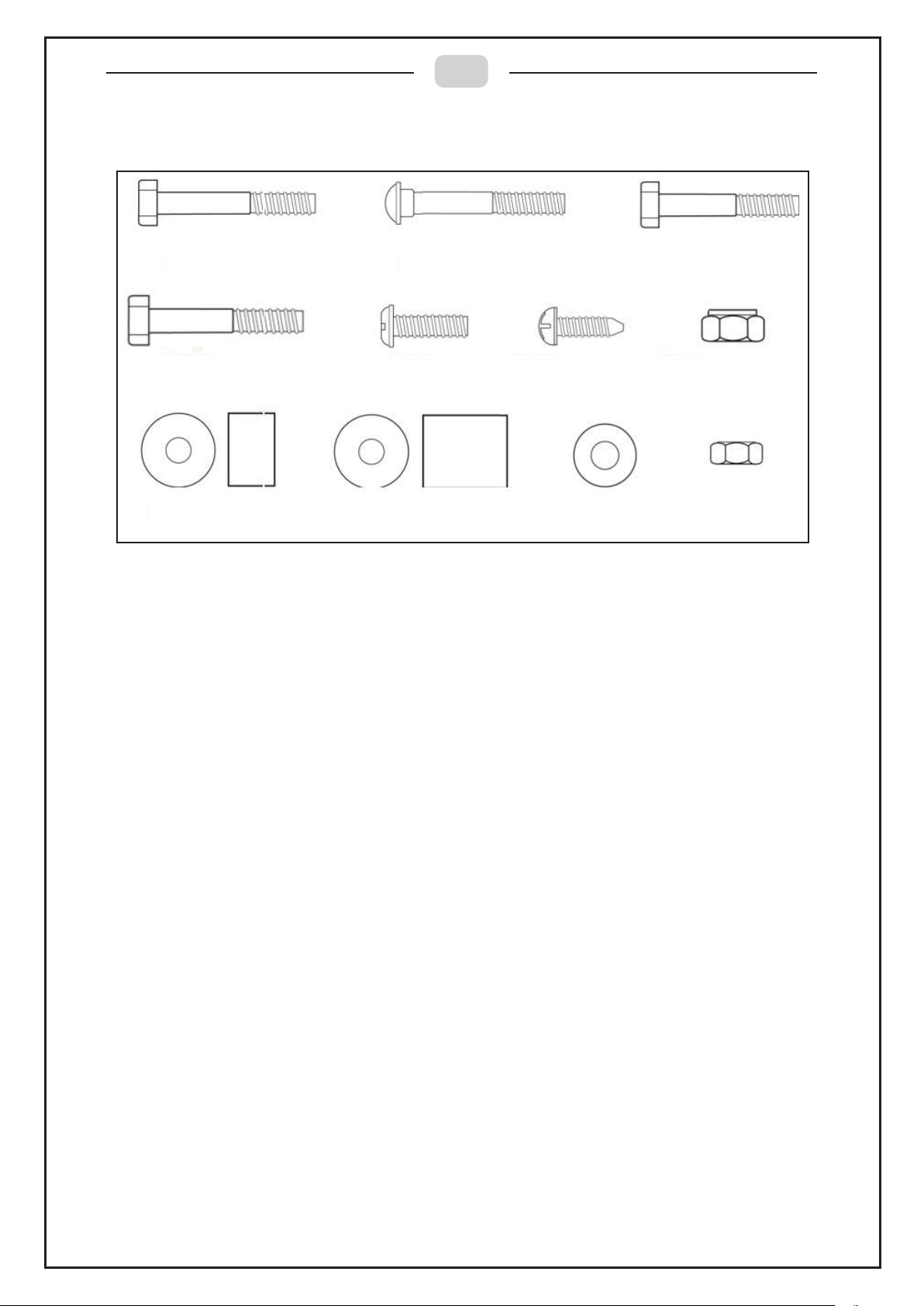

LISTA DE HARDWARE Y HERRAMIENTAS
Pernos
(8x50mm)
Pernos
(10x55mm)
Arandela de goma Plástico Disco de placa Tuerca
(1/2’’)
Tornillo
(1/4’’x1/2’’)
Tornillo
(M4x16mm)
Tuercas de seguridad
(M10mm)
Portadores
(M8x55mm)
Pernos
(M10x45mm)

Paso 1:

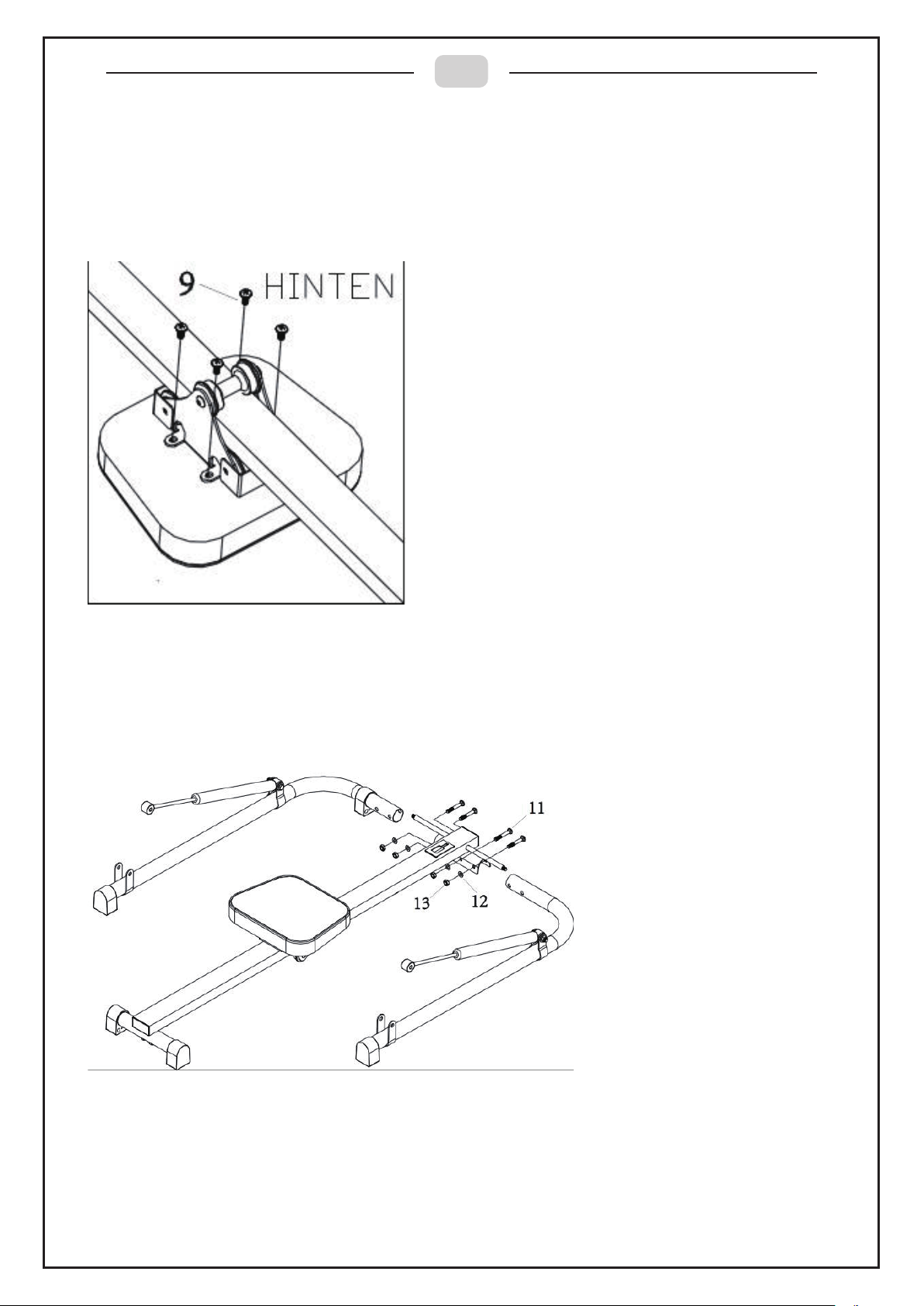

Fije el asiento mediante 4 tornillos (Pieza No. 9) al soporte del asiento como se muestra a
continuación. El extremo más grueso del asiento debe apuntar hacia el extremo trasero de
la máquina de remo.
Paso 2:
Fije la biela izquierda (10b) y la biela derecha (10a) al marco principal (Pieza No.1) y
atornille estas bielas (Pieza No.10a y No.10b) por medio de dos tornillos hexagonales
(Pieza No.11), cada uno con dos arandelas (Pieza No.12) y cada uno con dos tuercas de
seguridad (Pieza No.13) como se muestra a continuación.
ES
ENSAMBLAJE

Paso 3:

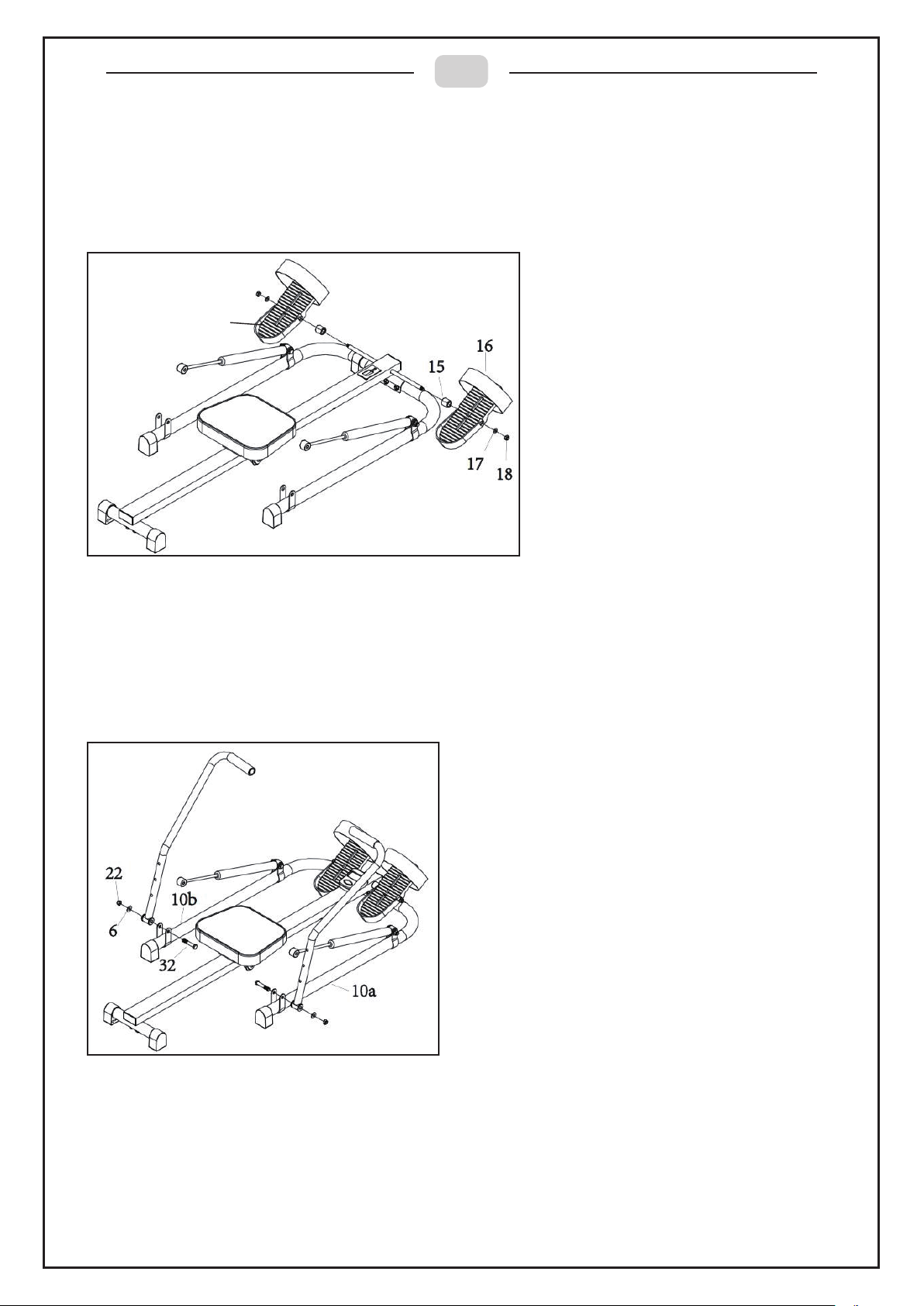

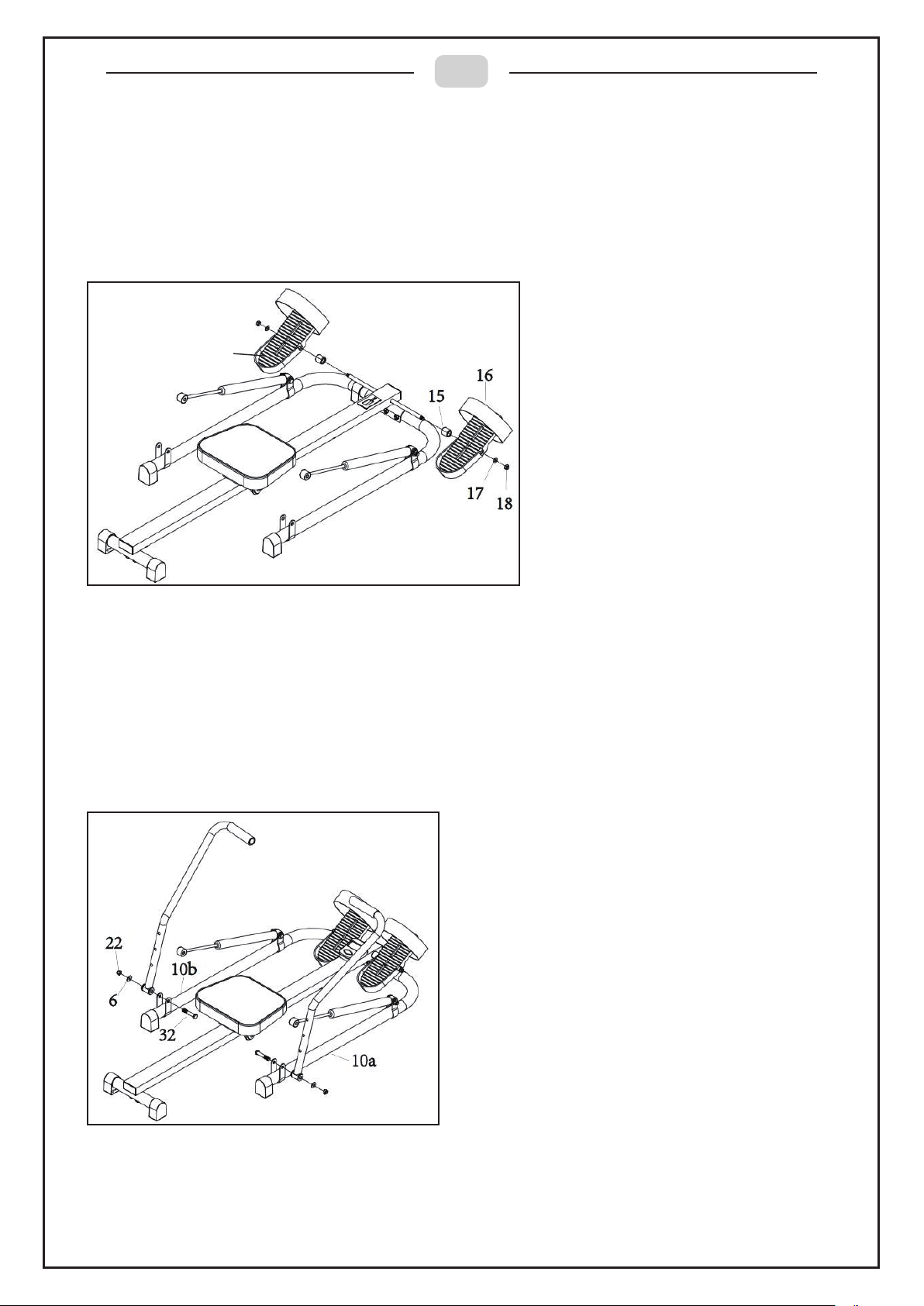

Empuje la barra del pedal con el reposapiés adjunto a través de los orificios del marco
principal. Luego empuje un plástico (Pieza No.15), el soporte (Pieza No.16) y una goma
(Pieza No.17) en el eje y atorníllelo con la ayuda de la segunda tuerca grande (Pieza
No.18).
Paso 4:
Fije el timón derecho (pieza No.19a) con el soporte lateral derecho (pieza 19a); Repite
este paso para el timón izquierdo. Asegúrese de que las manijas se orienten hacia aden-
tro después del ensamblaje y que las curvas estén dirigidas hacia arriba.
31
ES

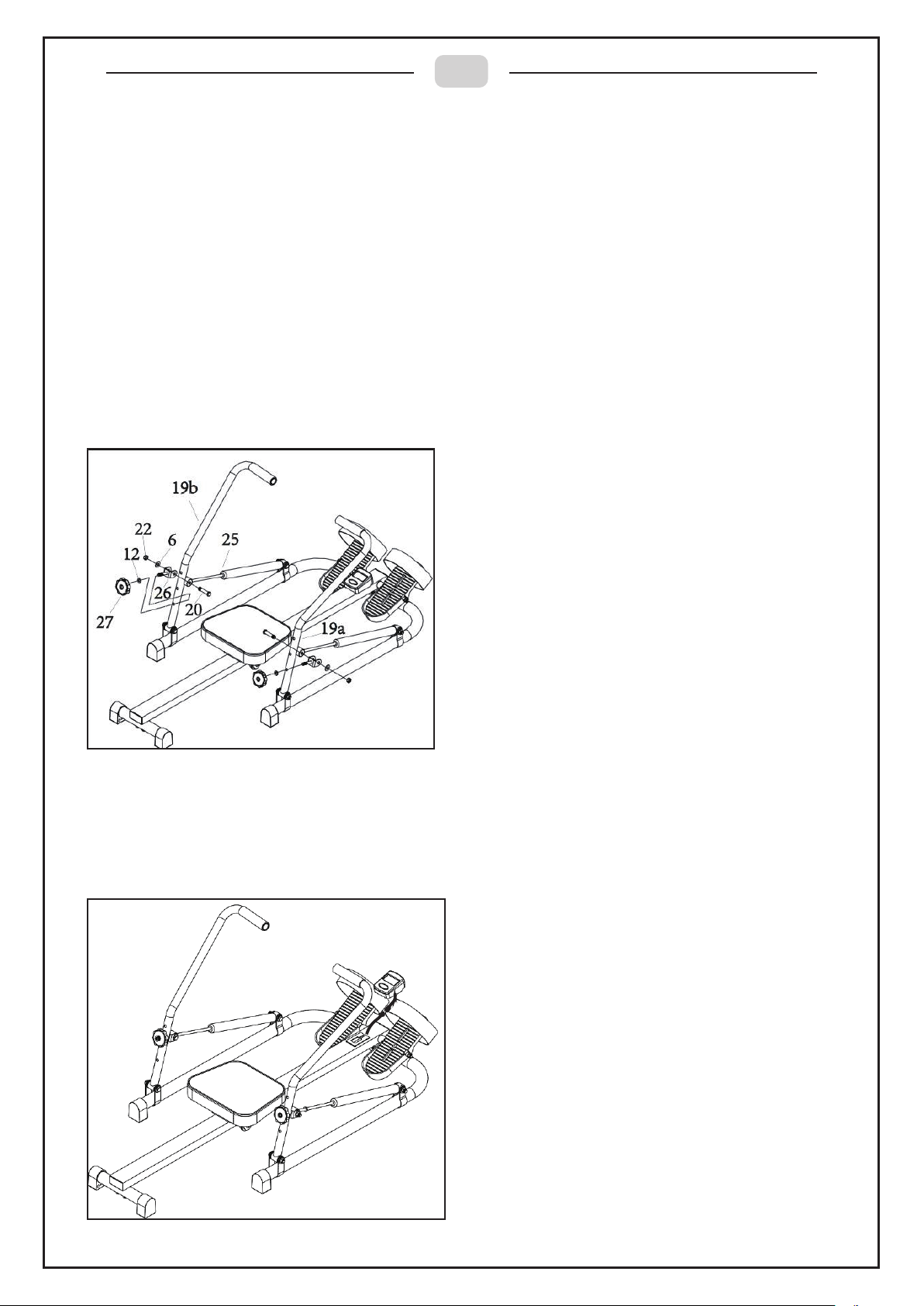

Paso 5:
Inserte el tornillo de fijación (pieza No.27) con la ayuda de la abrazadera en H (pieza No.
26) y un disco (pieza No.12) al timón derecho (19a) y apriete el tornillo. Repita este paso
para el timón del otro lado (19b). Asegúrese de que las dos abrazaderas en H están en los
brazos de remo a la misma altura. Se puede determinar por los números en los marcos de
remo.
Fije el extremo libre del cilindro hidráulico (Pieza No.25) por medio de un soporte (Pieza
No. 22), una arandela (Pieza No.12) y una tuerca de seguridad (Pieza No.3) en el extremo
inferior de la abrazadera en H unida al brazo del timón (26). El perno debe insertarse de
tal manera que apunte desde el exterior de la máquina de remo hacia adentro. Repita este
paso para el brazo de remo del otro lado.
Paso 6:
Arrastre el cable de la computadora a través del orificio en la parte superior del marco
principal (1) y conéctelo al cable del sensor (28) como se muestra en la figura. Empuje la
computadora en el soporte correspondiente en la parte superior del marco principal.
ES

ES
Con la batería (2 batería AAA de 1,5 V) instalada, la pantalla se ilumina y examina todas
las opciones de pantalla.
Asegúrese de poner la batería con las polaridades correctas. Los cables de contacto
deben tocar los polos para garantizar el suministro de energía.
ADVERTENCIA: Si la pantalla no se ilumina después de insertar la batería de forma
correcta, retire la batería y colóquela nuevamente después de un período de aproximada-
mente 15 segundos de la misma forma como se describe arriba.
La computadora se ha probado de acuerdo con los estándares EMC aplicables. Sin
embargo, es posible que la pantalla sea defectuosa debido a una descarga electrostática.
En este caso, la computadora debe reiniciarse a través de quitar y volver a insertar la
batería correctamente.
Tecla
Entrar/ Modo
Seleccione la función que desea cambiar o utilizar. Al presionar el botón, las siguientes
funciones de la computadora aparecen sucesivamente en la pantalla.
Presione este botón durante más de tres (3) segundos para restablecer todos los valores
de entrenamiento a "0".
Descanso
La visualización cambia automáticamente con el primer toque de tecla o con el comienzo
del entrenamiento. La visualización cambia automáticamente entre cuatro y cinco minutos
después del final del entrenamiento o después del último toque de la tecla para ahorrar
energía. Sin embargo, los datos de entrenamiento se almacenarán y volverán a mostrarse
en la pantalla cuando el entrenamiento se continúe.
Tiempo [TMR]
El cronómetro integrado cuenta hasta un máximo de 99 horas 59 minutos desde el inicio
del entrenamiento en pasos de 1 segundo desde 00 hora 00 minuto hasta un máximo de
99 horas 59 minutos.
Número de entrenamientos [CNT]
El contador integrado cuenta el número de entrenamientos de remo realizados en la
unidad de entrenamiento respectiva de 0 a 9,999 al inicio del entrenamiento.
COMPUTADORA

ES
Número total [T.CNT]
El contador de número total integrado cuenta el número de entrenamientos de remo de 0
a 9,999 desde que se ha colocado la batería. Este contador sólo se puede restablecer a 0
por quitar la batería.
Calorías [CAL]
El contador de calorías integrado cuenta hasta 9,999 cal desde el inicio del entrenamien-
to.
Esta información es sólo como referencia y sirve para comparar el rendimiento alcanzado
en varias unidades de entrenamiento.
Anuncios [SCAN]
En el modo de escaneo, la pantalla de la computadora visualiza el número de entre-
namientos, el número total de entrenamientos y el consumo de calorías de forma alterna.
Resistencia
Puede ajustar la resistencia de entrenamiento de su nueva máquina de remo a través de
aflojar el pomo de fijación y colocar el cilindro hidráulico junto con la abrazadera de tope
en ambos lados en los diferentes orificios. Cuanto más lejos esté el orificio de la biela,
mayor será la resistencia de entrenamiento.
La resistencia del remo debe ajustarse según la condición física personal y el estado de
entrenamiento. La mayor resistencia de entrenamiento aumenta la tensión en los múscu-
los y generalmente significa un tiempo de entrenamiento más corto debido a la fatiga que
se produce. La baja resistencia al entrenamiento permite un entrenamiento más largo y
efectos más amplios sobre el sistema cardiovascular. Debe buscar un equilibrio personal
entre estos dos objetivos.

IN221000067V02_EN
A90-276
ASSEMBLY INSTRUCTION
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
EN

EN
PARTS LIST
Construction
Note: Some parts are pre-assembled, please note the following described construction
steps.
NO.
NAME
QTY
1 Core 1
2
Rear cross bar
1
3
Fixing bolts (M8 x 50 mm)
2
4 Rubber cover for rear 2
5
Endstops
2
6
Disc
6
7
Seat
1
8 Seat 1
9
Screwdriver (1/4’’ x ½’’)
4
10a
Frame tube right
1
10b Frame tube left 1
11
Bolts (M8 x 55 mm)
4
12
Disc
6
13 Safety Nut 4
14
Endcap
2
15
Plastic
2
16 Pedal support 2
17 Rubber 2
18
Nut (1/2’’)
Nut
2
19a
Right rudder
1
19b Left rudder 1
20
Bolts (M10 x 45 mm)
4
21
Boxes
4
22 6
23
Rubber feet front
2
24
Rubber padding frame
2
25
Hydraulic resistance cylinders
2
26 Containers 2
27
Determination
2
28
Sensor
1
29 Computer accessory 1
30
Computer
1
31
Pedal
2
32 Bolts (M10 x 50 mm) 2

EN
HARDWARE & TOOLS LIST
Bolts
(8x50mm)
Bolts
(10x55mm)
Rubber washer Plastic Plate disc Nut
(1/2’’)
Screw
(1/4’’x1/2’’)
Screw
(M4x16mm)
Safety Nut
(M10mm)
Carriers
(M8x55mm)
Bolts
(M10x45mm)

Step 1:
Attach the seat by means of 4-screw screws (Part 9) to the seat holder as shown below.
The thicker end of the seat should point to the rear end of the rowing machine.
Step 2:
Attach the left (10b) and the right (10a) connecting rod to the main tube (Part 1) and screw
these connecting rods (Part 10a& 10b) then by means of two six-edged screws (Part 11),
each two washers (Part 12) and each two safety nuts (Part 13) as shown below.
EN
ASSEMBLY

Step 3:
Push the pedal rod with the attached foot support through the holes in the main frame.
Then push a plastic bucket (Part 15), the second base (Part 16) and a rubber disc (Part
17) onto the spindle and screw it with the help of the second big nut (Part 18).
Step 4:
Connect the right rudder arm (part 19a) with the right side bracket (part 19a); Repeat these
steps for the left rudder. Make sure that the handles show inwards as shown after the
assembly and the bends are directed upwards into the bends.
EN
31

Step 5:
Attach the fixing screw (part 27) with the help of the H-clamp (part 26) and a disc (part 12)
to the right rudder arm (19a) and tighten the screw. Repeat this working step for the rudder
arm on the other side (19b). Imagine r that the two H-clamps are on the rowing arms at the
same height. You can tell by the numbers on the rowing frames.
Attach the free end of the hydraulic cylinder (Part 25) by means of a support (Part 22) of a
washer (Part 12) and a safety nut (Part 13) at the bottom end of the H-clamp attached to
the rudder arm (26). The bolt should be inserted in such a way that it points from the
outside of the rowing machine inwards. Repeat this working step for the rowing arm on the
other side.
Step 6:
Drag the computer cable through the hole on the top of the main frame ( 1) and connect it
to the sensor cable ( 28) as shown. Push the computer into the corresponding bracket on
the top of the main frame.
EN

EN
After inserting the battery(2 chunk AAA 1,5V battery), the display lights up and briefly
examines all display options.
Make sure you insert the battery with the correct recorded polarity. The contact wires must
touch the poles for an easy power supply.
WARNING: If the display does not show after inserting the correct battery, remove the
battery again and place after a waiting period of approximately 15 seconds as described
above.
The computer is tested according to the applicable EMC standards. However, due to
electrostatic discharge, it is possible that the display is a faulty display. This may be
unwanted
This is not the case. In this case, the computer must:be restarted by removing and re-in-
serting the batteries correctly.
Key
Enter/ Mode
Select here the function you want to change or use. By pressing the button, the following
computer functions appear successively in the display.
Press this button for more than three (3) seconds to reset all training values to "0".
Rest
The display switches with the first keystroke or with the beginning of the training is auto-
matic. The display switches automatically either about four to five minutes after the end of
training or after the last touch of the key to save valuable energy. However, the training
data will remain stored and will appear again on the display as soon as the training is
continued.
Time [TMR]
The integrated stop clock counts up to a maximum of 99 hours 59 minutes from the start of
the training in 1-second steps from 00 hours 00 minutes to maximum 99 hours 59 minutes.
Number of trains [CNT]
The integrated counts the number of rowing trains performed in the respective training unit
from 0 to 9.999 at the start of the training.
COMPUTER

EN
Total Number [T.CNT]
The integrated total countes the number of rwoing trains from 0 to 9.999 since the last time
the batteries were inserted from the begining of the training. This counter can only be reset
to 0 by removing the batteries.
Calories [CAL]
The integrated calorie counter counts up to 9.999 cal from the start of the training.
This statement is only valid as a guideline and serves to compare the performance
achieved in several training units.
Ads [SCAN]
In scanning mode, the computer in the display alternating time for a few seconds each,
number of rows, total number of rows and calorie consumption.
Resistance
You can adjust the training resistance of your new rowing machine by loosening the fixing
knob and attaching the hydraulic cylinder together with the stop clamp on both sides in the
different holes. The further away the hole is from the bar joint, the higher the training resis-
tance.
The rowing resistance should be adjusted according to person and training status. A higher
training resistance increases the stress on the muscles and usually means a shorter train-
ing time due to the fatigue occurring. Low training resistance allows long-lasting training
and broader effects on the cardiovascular system. Apersonal balance should be struck
between these two objectives.
