Horizon Fitness Elite E7 User manual

ASSEMBLY GUIDE
GUIDE D'ASSEMBLAGE
GUÍA DE ENSAMBLAJE
ELITE E7
E9
HZ14_AG_Elite_E7_E9_Rev1_2.indd 1 6/30/14 2:06 PM

32
2 ENGLISH
16 FRANÇAIS
30 ESPAÑOL ASSEMBLY
There are several areas during the assembly process that special attention must be paid. It is very important to follow the
assembly instructions correctly and to make sure all parts are firmly tightened. If the assembly instructions are not followed
correctly, the elliptical could have frame parts that are not tightened and will seem loose and may cause irritating noises. To
prevent damage to the elliptical, the assembly instructions must be reviewed and corrective actions should be taken.
Before proceeding, find your elliptical’s serial number located on a white barcode
sticker on the front stabilizer tube and enter it in the space provided below.
ENTER YOUR SERIAL NUMBER AND MODEL NAME IN THE BOXES BELOW:
» Refer to the SERIAL NUMBER and MODEL NAME when calling for service.
WARNING
SERIAL NUMBER:
EP
MODEL NAME: HORIZON ELITE ELLIPTICAL
SERIAL NUMBER LOCATION
HZ14_AG_Elite_E7_E9_Rev1_2.indd 2-3 6/30/14 2:06 PM

54
TOOLS REQUIRED:
FL-Wrench
FFlat Wrench
FL-Wrench/Screwdriver
FScrewdriver (not included)
PARTS INCLUDED:
F1 Main Frame
F1 Stabilizer Tube
F1 Guide Rail Set
F1 Console Mast
F2 Pedal Arms
F2 Lower Handlebars
F2 Upper Handlebars
F2 Handlebar Caps
F2 Handlebar Boots
F2 Handlebar Covers
F2 Lower Link Arms With Footpads
F1 Front Top Cap Piece
F1 Rear Top Cap Piece
F1 Console
F1 Rear Cover
F1 Polar®Heart Rate Strap
F1 Audio Adapter Cable
F1 Power Cord
F1 Hardware Kit

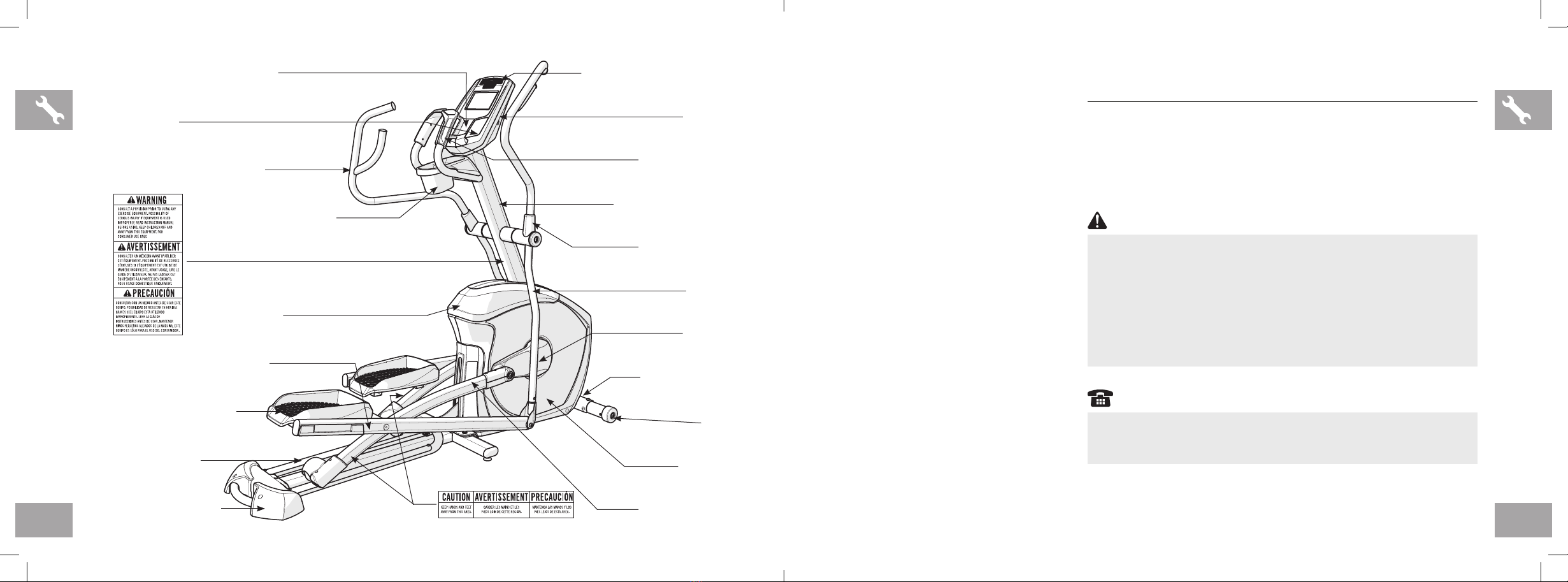

MUSIC PLAYER POCKET / READING RACK
SPEAKERS
UPPER HANDLEBAR (E9 SHOWN)
WATER BOTTLE HOLDER
TOP CAP
LOWER LINK ARM
PIVOTING FOOT PADS
GUIDE RAIL SET
REAR COVER
CONSOLE FAN
CONSOLE
PULSE GRIPS
CONSOLE MAST
HANDLEBAR BOOT
LOWER HANDLEBAR
CRANK
POWER CORD SOCKET
STABILIZER TUBE
MAIN FRAME
PEDAL ARM
UNPACKING
Unpack the product where you will be using it. Place the elliptical carton on a
level flat surface. It is recommended that you place a protective covering on
your floor. Never open box when it is on its side.
If you have questions or if there are any missing parts, contact Customer
Tech Support. Contact information is located on the back panel of this
manual.
NEED HELP?
PRE ASSEMBLY
• It is recommended that two people work together for ease and efficiency
while assembling an elliptical.
• During each assembly step, ensure that ALL nuts and bolts are in
place and partially threaded. It is recommended you complete the full
assembly of your unit before completely tightening any ONE bolt.
• Several parts have been pre-lubricated to aid in assembly and usage.
Please do not wipe this off. If you have difficulty, a light application of
lithium bike grease is recommended.
IMPORTANT NOTES
HZ14_AG_Elite_E7_E9_Rev1_2.indd 4-5 6/30/14 2:06 PM

76
ASSEMBLY STEP 1
A Open HARDWARE FOR STEP 1.
B Attach the STABILIZER TUBE (1) to the
MAIN FRAME (2) using 2 BOLTS (A),
2 SPRING WASHERS (B) and 2 ARC
WASHERS (C) on each side.
A
B
C
2
1
HARDWARE FOR STEP 1
PART TYPE QTY
A BUTTON HEAD BOLT 4
BSPRING WASHER 4
CARC WASHER 4
HARDWARE FOR STEP 2
PART TYPE QTY
DBOLT 4
EFLAT WASHER 4
BSPRING WASHER 4
FNUT 4
ASSEMBLY STEP 2
3
2
E
B
F
D
A Open HARDWARE FOR STEP 2.
B Align GUIDE RAIL SET (3) with MAIN
FRAME (2) as shown.
C Attach the GUIDE RAIL SET (3) to
the INCLINE BRACKET (4) using
4 BOLTS (D), 4 FLAT WASHERS (E),
4 SPRING WASHERS (B) and
4 NUTS (F).
HZ14_AG_Elite_E7_E9_Rev1_2.indd 6-7 6/30/14 2:07 PM

98
L
8
B
K
9
J
6
7
5
2
NOTE: Be
careful not
to pinch any
wires while
attaching the
console mast.

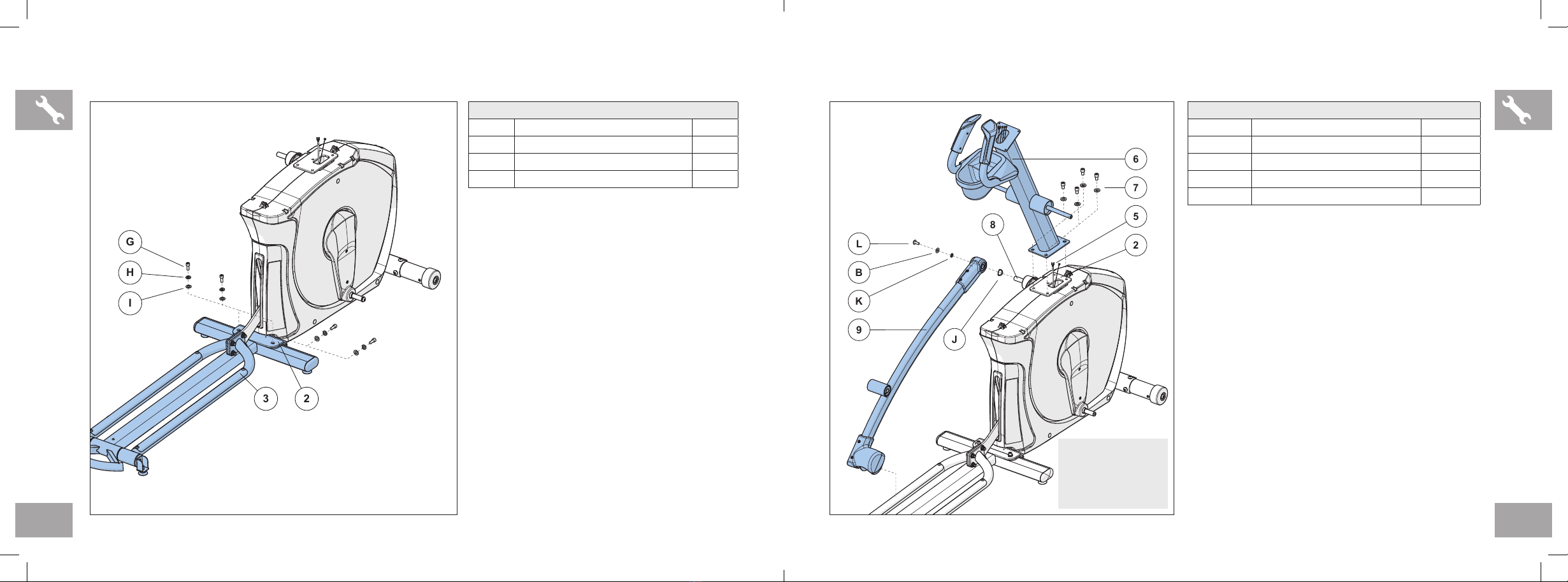

ASSEMBLY STEP 4
A Open HARDWARE FOR STEP 4.
B Carefully pull the CONSOLE CABLE (5)
through the CONSOLE MAST (6) using
the twist tie located inside the CONSOLE
MAST (6).
C Attach CONSOLE MAST (6) to MAIN
FRAME (2) using PRE-INSTALLED
BOLTS AND WASHERS (7).
D Slide WAVY WASHER (J) over CRANK
(8) followed by PEDAL ARM (9) as shown.
Rest pedal arm wheel on guide rail.
E Attach the PEDAL ARM (9) to the CRANK
(8) using 1 FLAT WASHER (K), 1 SPRING
WASHER (B) and 1 BOLT (L).
F Repeat steps D–E on the opposite side of
the elliptical.
HARDWARE FOR STEP 4
PART TYPE QTY
JWAVY WASHER 2
KFLAT WASHER 2
BSPRING WASHER 2
L BUTTON HEAD BOLT 2
HARDWARE FOR STEP 3
PART TYPE QTY
GBOLT 4
HSPRING WASHER 4
IFLAT WASHER 4
ASSEMBLY STEP 3
2
3
H
I
G
A Open HARDWARE FOR STEP 3.
B Attach the GUIDE RAIL SET (3) to the
MAIN FRAME (2) using 4 BOLTS (G),
4 SPRING WASHERS (H) and 4 FLAT
WASHERS (I).
HZ14_AG_Elite_E7_E9_Rev1_2.indd 8-9 6/30/14 2:07 PM

1110
HARDWARE FOR STEP 5
PART TYPE QTY
MFLAT WASHER 4
NWAVY WASHER 2
KFLAT WASHER 2
BSPRING WASHER 2
L BUTTON HEAD BOLT 2

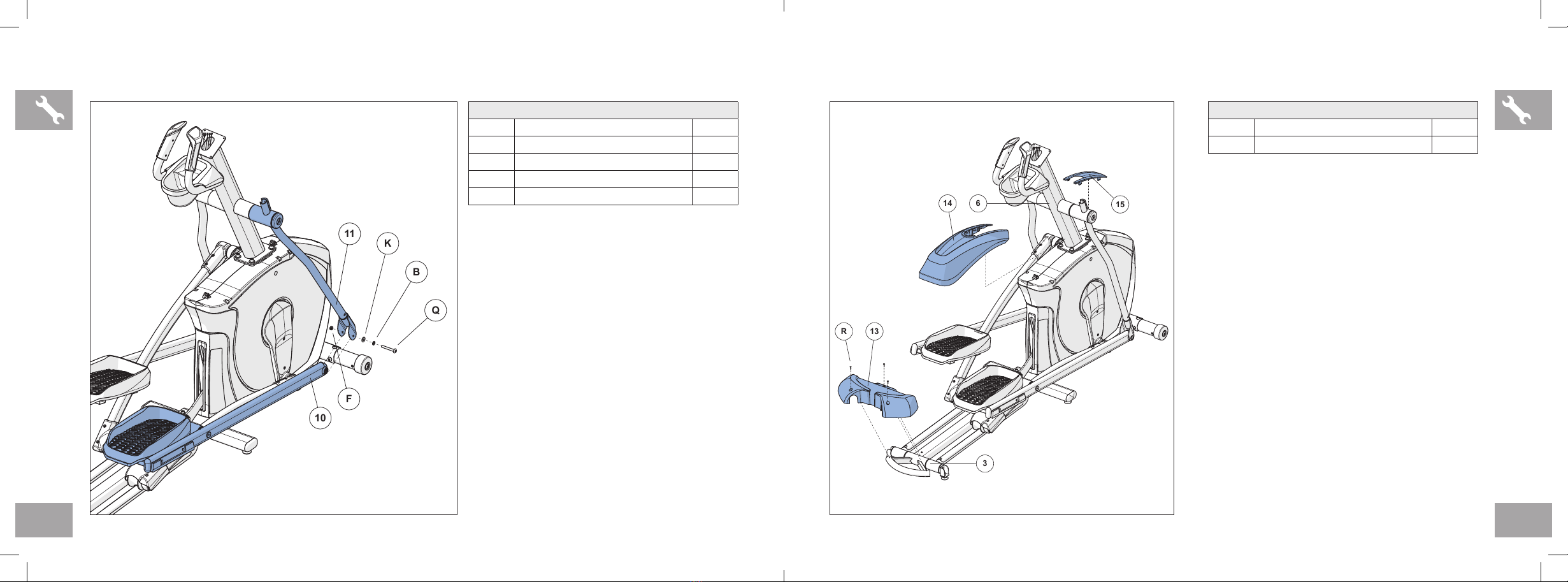

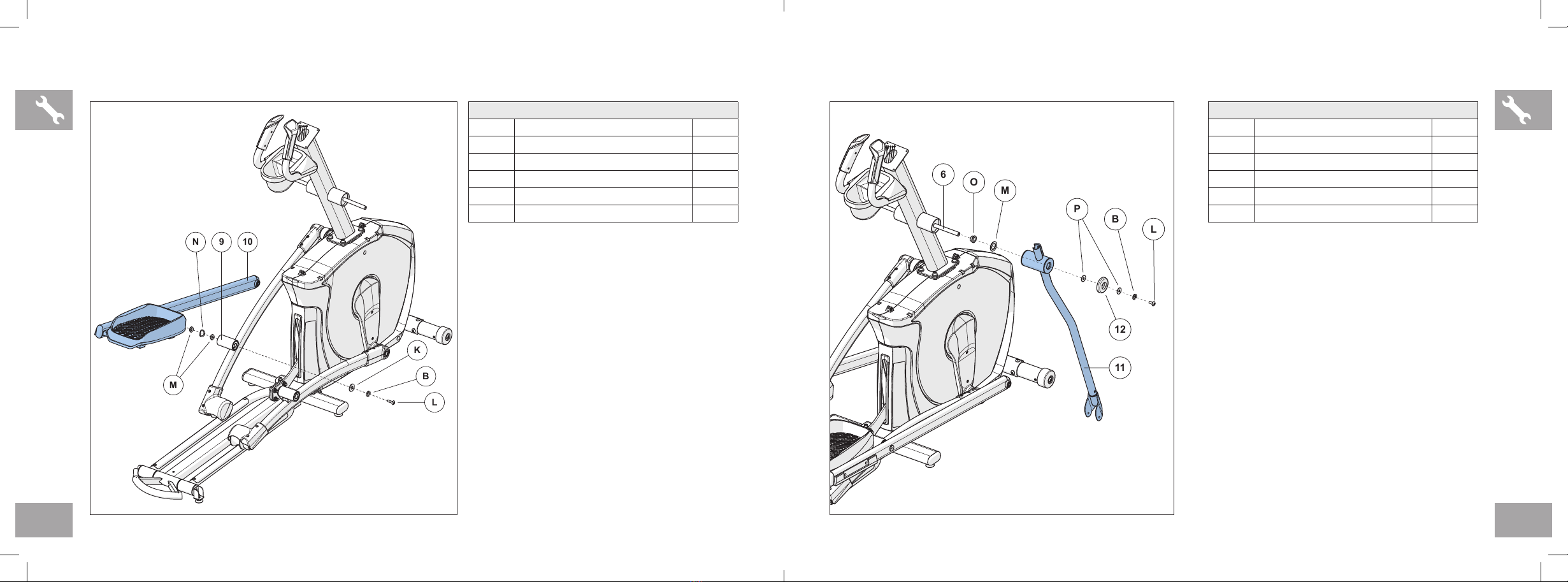

ASSEMBLY STEP 5
10
9
N
M
L
B
K
A Open HARDWARE FOR STEP 5.
B Slide 1 FLAT WASHER (M), 1 WAVY
WASHER (N) and another FLAT
WASHER (M) onto the LOWER LINK
ARM (10).
C Slide the LOWER LINK ARM (10) into the
PEDAL ARM BRACKET (9).
D Attach the LOWER LINK ARM (10) to the
PEDAL ARM (9) using 1 FLAT WASHER
(K), 1 SPRING WASHER (B) and 1
BOLT (L).
E Repeat steps B–D on the opposite side of
the elliptical.
M
P
B
L
12
11
6
O
ASSEMBLY STEP 6
A Open HARDWARE FOR STEP 6.
B Slide 1 RUBBER WASHER (O) and 1 FLAT
WASHER (M) onto the CONSOLE MAST (6).
C Slide LOWER HANDLEBAR (11) onto
CONSOLE MAST (6) and attach using 1 FLAT
WASHER (P), 1 HANDLEBAR CAP (12),
1 FLAT WASHER (P), 1 SPRING WASHER (B)
and 1 BOLT (L).
D Repeat steps B–C on the other side.
HARDWARE FOR STEP 6
PART TYPE QTY
ORUBBER WASHER 2
MFLAT WASHER 2
PFLAT WASHER 4
BSPRING WASHER 2
L BUTTON HEAD BOLT 2
HZ14_AG_Elite_E7_E9_Rev1_2.indd 10-11 6/30/14 2:07 PM

1312
R
13
3
14
6
15
ASSEMBLY STEP 8
A Open HARDWARE FOR STEP 8.
B Slide REAR CAP (13) over GUIDE RAIL (3)
and attach using 3 SCREWS (R).
C Slide FRONT TOP CAP PIECE (14)
and REAR TOP CAP PIECE (15) over
CONSOLE MAST (6) and snap into place.
HARDWARE FOR STEP 8
PART TYPE QTY
RSCREW 3
HARDWARE FOR STEP 7
PART TYPE QTY
QBOLT 2
BSPRING WASHER 2
KFLAT WASHER 2
FNUT 2
ASSEMBLY STEP 7
Q
B
K
11
F
10
A Open HARDWARE FOR STEP 7.
B Slide LOWER LINK ARM (10) into bottom end
of LOWER HANDLEBAR (11).
C Secure the joint with 1 BOLT (Q), 1 SPRING
WASHER (B),1 FLAT WASHER (K) and 1
NUT (F).
D Repeat steps B–C on the opposite side of
the elliptical.
HZ14_AG_Elite_E7_E9_Rev1_2.indd 12-13 6/30/14 2:07 PM

1514
ASSEMBLY STEP 9
7
16
19
18
20
17
11
6
NOTE: All hardware for this step is pre-installed.
A Remove 4 PRE-INSTALLED BOLTS (16) from the
CONSOLE (17).
B Attach the CONSOLE CABLES (7) to the
CONSOLE (17).
C Carefully tuck the CONSOLE CABLES (7) into the
CONSOLE MAST (6) before attaching the CONSOLE.
Attach CONSOLE (17) to CONSOLE MAST (6) using
4 PRE-INSTALLED BOLTS (16).
D Slide the HANDLEBAR BOOT (18) halfway up
the UPPER HANDLEBAR (19). Slide the UPPER
HANDLEBAR (19) onto the LOWER HANDLEBAR (11)
making sure handlebars are joined together completely.
Secure the UPPER HANDLEBAR (19) to the LOWER
HANDLEBAR (11) using PRE-ATTACHED SET
SCREWS (20).
E Repeat STEP D on other side.
NOTE: Make sure upper handlebars are as far down as
possible. Handlebars can be damaged If not secured correctly.
ASSEMBLY COMPLETE!
NOTE: Do not to pinch any wires while attaching the console.
E9 HANDLEBAR
E7 HANDLEBAR
19
18
20
22
21
11
ASSEMBLY STEP 10 (E9)
If you would like to use the elliptical without the
UPPER HANDLEBARS (19), you can install the
HANDLEBAR COVERS (21) instead.
NOTE: All hardware for this step is included in the
plastic bag with the HANDLEBAR COVERS.
A If the UPPER HANDLEBARS (19) are
already installed, remove the PRE-
INSTALLED SCREWS (20) and slide
off the UPPER HANDLEBARS (19) and
HANDLEBAR BOOTS (18) from the LOWER
HANDLEBARS (11).
B Remove 2 HANDLEBAR COVERS (21) and
SCREWS (22) from plastic bag.
C Place HANDLEBAR COVERS (21) over the
LOWER HANDLEBARS (11) and attach using
2 included SCREWS (22).
E9
HZ14_AG_Elite_E7_E9_Rev1_2.indd 14-15 6/30/14 2:07 PM

1716
ASSEMBLAGE
Le processus d'assemblage comporte certaines étapes au cours desquelles il faut faire particulièrement attention. Il est très
important de suivre correctement les instructions d'assemblage et de s'assurer que toutes les pièces sont bien serrées. Si
les instructions d'assemblage ne sont pas suivies à la lettre, certaines parties du cadre de l'exerciseur elliptique pourraient
être mal serrées et bouger, et ainsi causer des bruits irritants. Afin d'éviter que l'exerciseur elliptique ne se brise, relisez les
instructions d'assemblage et prenez les mesures correctives qui s'imposent.
Avant de continuer, recherchez le numéro de série de votre exerciseur elliptique qui
figure sur un autocollant de code à barres blanc apposé sur le tube de stabilisation
avant et inscrivez-le dans l'espace prévu ci-dessous.
INSCRIVEZ LE NUMÉRO DE SÉRIE ET LE NOM DU MODÈLE DANS LES CASES :
CI-DESSOUS :
» Reportez-vous au NUMÉRO DE SÉRIE et au NOM DU MODÈLE lors de tout appel à un service de réparations.
AVERTISSEMENT
NUMÉRO DE SÉRIE :
EP
NOM DU MODÈLE : HORIZON ELITE EXERCISEUR
ELLIPTIQUE
EMPLACEMENT DU
NUMÉRO DE SÉRIE
FRANÇAIS
HZ14_AG_Elite_E7_E9_Rev1_2.indd 16-17 6/30/14 2:07 PM

1918
OUTILS REQUIS :
FClé en L
FClé plate
FClé en L/tournevis
FTournevis (non inclus)
PIÈCES INCLUSES :
F1 cadre principal
F1 tube de stabilisation
F1 ensemble de glissières
F1 montant de console
F2 leviers de pédale
F2 poignées de guidon inférieures
F2 poignées de guidon supérieures
F2 capuchons de guidon
F2 fourreaux de guidon
F2 couvercles de guidon
F2 bras de liaison inférieurs avec
repose-pieds
F1 capuchon inférieur avant
F1 capuchon inférieur arrière
F1 console
F1 couvercle arrière
F1 sangle détectant la fréquence
cardiaque PolarMD
F1 câble d'adaptateur audio
F1 cordon d'alimentation
F1 ensemble de pièces de
quincaillerie
DÉBALLAGE
Déballez l'appareil à l'endroit où vous l'utiliserez. Déposez la boîte contenant
l'exerciseur elliptique sur une surface nivelée et plane. Il est conseillé de
placer une toile de protection sur le plancher. N'ouvrez pas la boîte si elle
repose sur le flanc.
En cas de questions ou s'il manque des pièces, adressez-vous au soutien
technique à la clientèle. Les informations pour communiquer avec ce
service figurent au verso du présent manuel.
BESOIN D'AIDE?
PRÉ-ASSEMBLAGE
• Il est recommandé que deux personnes travaillent ensemble pour plus
de facilité et d'efficacité lors de l'assemblage de l'exerciseur elliptique.
• Assurez-vous à chaque étape de l'assemblage que TOUS les écrous
et les boulons sont bien en place et qu'ils sont partiellement serrés. Il
est recommandé de terminer l'assemblage de l'appareil en entier avant
même de serrer à fond UN seul boulon.
• Plusieurs pièces ont été prélubrifiées afin d'en faciliter l'assemblage et
l'utilisation. Ne les essuyez pas. Si vous éprouvez des difficultés, il est
recommandé d'appliquer une légère couche de graisse au lithium pour
vélos.
REMARQUES IMPORTANTES
SUPPORT POUR LECTEUR DE MUSIQUE/
SUPPORT DE LECTURE
HAUT-PARLEURS
GUIDON SUPÉRIEUR
(MODÈLE E9 ILLUSTRÉ)
PORTE-BOUTEILLE D'EAU
COUVERCLE SUPÉRIEUR
BARRE DE LIAISON INFÉRIEURE
REPOSE-PIEDS PIVOTANTS
ENSEMBLE DE
GLISSIÈRES
COUVERCLE ARRIÈRE
VENTILATEUR DE CONSOLE
CONSOLE
POIGNÉES DÉTECTANT LA
FRÉQUENCE CARDIAQUE
MONTANT DE CONSOLE
FOURREAU DE GUIDON
POIGNÉE DE GUIDON
INFÉRIEURE
MANIVELLE
PRISE POUR LE CORDON
D'ALIMENTATION
TUBE DE
STABILISATION
CADRE PRINCIPAL
LEVIER
DE PÉDALE
HZ14_AG_Elite_E7_E9_Rev1_2.indd 18-19 6/30/14 2:07 PM

2120
QUINCAILLERIE NÉCESSAIRE POUR L'ÉTAPE 2
PIÈCE TYPE QTÉ
DBOULON 4
ERONDELLE PLATE 4
BRONDELLE ÉLASTIQUE 4
FÉCROU 4
ASSEMBLAGE ÉTAPE 2
3
2
E
B
F
D
A Ouvrez LE SACHET CONTENANT LA
QUINCAILLERIE À UTILISER LORS DE
L'ÉTAPE 2.
B Alignez L'ENSEMBLE DE
GLISSIÈRES (3) avec le CADRE
PRINCIPAL (2) tel qu'illustré.
C Fixez L'ENSEMBLE DE GLISSIÈRES (3)
au SUPPORT DE LA PENTE (4) à l'aide
de 4 BOULONS (D), 4 RONDELLES
PLATES (E), 4 RONDELLES
ÉLASTIQUES (B) et 4 ÉCROUS (F).
ASSEMBLAGE ÉTAPE 1
A Ouvrez le SACHET CONTENANT LA
QUINCAILLERIE À UTILISER LORS DE
L'ÉTAPE 1.
B Fixez le TUBE DE STABILISATION (1)
au CADRE PRINCIPAL (2) à l'aide
de 2 BOULONS (A), 2 RONDELLES
ÉLASTIQUES (B) et 2 RONDELLES À
ARC (C) sur chaque côté.
A
B
C
2
1
QUINCAILLERIE NÉCESSAIRE POUR L'ÉTAPE 1
PIÈCE TYPE QTÉ
A BOULON À TÊTE BOMBÉE 4
BRONDELLE ÉLASTIQUE 4
C RONDELLE À ARC 4
HZ14_AG_Elite_E7_E9_Rev1_2.indd 20-21 6/30/14 2:07 PM

2322
L
8
B
K
9
J
6
7
5
2
REMARQUE : veillez
à ne pincer aucun
des fils pendant
l'installation du
montant de console.
ASSEMBLAGE ÉTAPE 4
A Ouvrez LE SACHET CONTENANT LA
QUINCAILLERIE À UTILISER LORS DE
L'ÉTAPE 4.
B Tirez délicatement le CÂBLE DE LA CONSOLE
(5) à travers le MONTANT DE LA CONSOLE (6)
à l'aide de l'attache torsadée située à l'intérieur du
MONTANT DE LA CONSOLE (6).
C Fixez le MONTANT DE LA CONSOLE (6) au
CADRE PRINCIPAL (2) à l'aide desBOULONS ET
RONDELLES PRÉINSTALLÉS (7).
D Enfilez la RONDELLE ONDULÉE (J) sur la
MANIVELLE (8), suivie du LEVIER DE PÉDALE
(9) comme indiqué dans l'illustration. Appuyez la
roue du levier de pédale sur la glissière.
E Fixez le LEVIER DE PÉDALE (9) à la
MANIVELLE (8) à l'aide d'une RONDELLE PLATE
(K), d'une RONDELLE ÉLASTIQUE (B)et d'un
BOULON (L).
F Répétez les étapes D et E sur le côté opposé de
l'exerciseur elliptique.
QUINCAILLERIE NÉCESSAIRE POUR L'ÉTAPE 4
PIÈCE TYPE QTÉ
JRONDELLE ONDULÉE 2
KRONDELLE PLATE 2
BRONDELLE ÉLASTIQUE 2
L BOULON À TÊTE BOMBÉE 2
QUINCAILLERIE NÉCESSAIRE POUR L'ÉTAPE 3
PIÈCE TYPE QTÉ
GBOULON 4
HRONDELLE ÉLASTIQUE 4
IRONDELLE PLATE 4
ASSEMBLAGE ÉTAPE 3
2
3
H
I
G
A Ouvrez LE SACHET CONTENANT LA
QUINCAILLERIE À UTILISER LORS DE
L'ÉTAPE 3.
B Fixez L'ENSEMBLE DE GLISSIÈRES (3)
au CADRE PRINCIPAL (2) à l'aide
de 4 BOULONS (G), 4 RONDELLES
ÉLASTIQUES (H) et 4 RONDELLES
PLATES (L).
HZ14_AG_Elite_E7_E9_Rev1_2.indd 22-23 6/30/14 2:07 PM

2524
M
P
B
L
12
11
6
O
ASSEMBLAGE ÉTAPE 6
A Ouvrez LE SACHET CONTENANT LA
QUINCAILLERIE À UTILISER LORS DE
L'ÉTAPE 6.
B Glissez une RONDELLE EN CAOUTCHOUC (O)
et une RONDELLE PLATE (M) sur le MONTANT
DE LA CONSOLE (6).
C Glissez la POIGNÉE DE GUIDON
INFÉRIEURE (11) sur le MONTANT DE
CONSOLE (6) et fixez-la à l'aide d'une
RONDELLE PLATE (P), d'un CAPUCHON DE
GUIDON (12), d'une RONDELLE PLATE (P),
d'une RONDELLE ÉLASTIQUE (B) et d'un
BOULON (L).
D Répétez les étapes B et C pour l'autre côté.
QUINCAILLERIE POUR L'ÉTAPE 6
PIÈCE TYPE QTÉ
O RONDELLE EN CAOUTCHOUC 2
MRONDELLE PLATE 2
PRONDELLE PLATE 4
BRONDELLE ÉLASTIQUE 2
L BOULON À TÊTE BOMBÉE 2
QUINCAILLERIE NÉCESSAIRE POUR L'ÉTAPE 5
PIÈCE TYPE QTÉ
MRONDELLE PLATE 4
NRONDELLE ONDULÉE 2
KRONDELLE PLATE 2
BRONDELLE ÉLASTIQUE 2
L BOULON À TÊTE BOMBÉE 2
ASSEMBLAGE ÉTAPE 5
10
9
N
M
L
B
K
A Ouvrez LE SACHET CONTENANT LA
QUINCAILLERIE À UTILISER LORS DE
L'ÉTAPE 5.
B Glissez une RONDELLE PLATE (M), une
RONDELLE ONDULÉE (N) et une autre
RONDELLE PLATE (M) sur la BARRE DE
LIAISON INFÉRIEURE (10).
C Glissez la BARRE DE LIAISON
INFÉRIEURE (10) dans le SUPPORT DU
LEVIER DE PÉDALE (9).
D Fixez la BARRE DE LIAISON INFÉRIEURE
(10) au LEVIER DE PÉDALE (9) à l'aide
d'une RONDELLE PLATE (K), d'une
RONDELLE ÉLASTIQUE (B) et d'un
BOULON (L).
E Répétez les étapes B à D pour l'autre côté de
l'exerciseur elliptique.
HZ14_AG_Elite_E7_E9_Rev1_2.indd 24-25 6/30/14 2:07 PM

2726
R
13
3
14
6
15
ASSEMBLAGE ÉTAPE 8
A Ouvrez LE SACHET CONTENANT LA
QUINCAILLERIE À UTILISER POUR
L'ÉTAPE 8.
B Glissez le CAPUCHON ARRIÈRE (13) sur
le GUIDE À GLISSIÈRE (3) et fixez-le à
l'aide de 3 VIS (R).
C Glissez le CAPUCHON SUPÉRIEUR
AVANT (14) et le CAPUCHON
SUPÉRIEUR ARRIÈRE (15) sur le
MONTANT DE LA CONSOLE (6) ET
fixez-le en place.
QUINCAILLERIE POUR L'ÉTAPE 8
PIÈCE TYPE QTÉ
RVIS 3
QUINCAILLERIE POUR L'ÉTAPE 7
PIÈCE TYPE QTÉ
QBOULON 2
BRONDELLE ÉLASTIQUE 2
KRONDELLE PLATE 2
FÉCROU 2
ASSEMBLAGE ÉTAPE 7
Q
B
K
11
F
10
A Ouvrez le SACHET CONTENANT LA
QUINCAILLERIE POUR L'ÉTAPE 7.
B Glissez la BARRE DE LIAISON
INFÉRIEURE (10) dans l'extrémité inférieure
du GUIDON INFÉRIEUR (11).
C Fixez le joint à l'aide d'un BOULON (Q),
d'une RONDELLE ÉLASTIQUE (B), d'une
RONDELLE PLATE (K) et d'un ÉCROU (F).
D Répétez les étapes B et C pour l'autre côté de
l'exerciseur elliptique.
HZ14_AG_Elite_E7_E9_Rev1_2.indd 26-27 6/30/14 2:07 PM

2928
19
18
20
22
21
11
ASSEMBLAGE ÉTAPE 10 (E9)
Si vous désirez utiliser l'exerciseur elliptique
sans les POIGNÉES SUPÉRIEURES (19),
vous pouvez installer les COUVERCLES DE
GUIDON (21) à la place.
REMARQUE : Toute la quincaillerie pour cette
étape se trouve dans le sac de plastique avec les
COUVERCLES DE GUIDON.
A Si les GUIDONS SUPÉRIEURS (19)
sont déjà installés, enlevez les VIS PRÉ-
INSTALLÉES (20) et enlevez les GUIDONS
SUPÉRIEURS (19) et les FOURREAUX
DES GUIDONS (18) des GUIDONS
INFÉRIEURS (11).
B Enlevez les 2 COUVERCLES DE GUIDON (21)
et LES VIS (22) du sac de plastique.
C Glissez les COUVERCLES DE GUIDON (21)
sur les GUIDONS INFÉRIEURS (11) et fixez-
les à l'aide de 2 VIS INCLUSES (22).
E9
ASSEMBLAGE ÉTAPE 9
7
16
19
18
20
17
11
6
REMARQUE : toute la quincaillerie nécessaire pour cette
étape est préinstallée.
A Retirez les 4 BOULONS PRÉINSTALLÉS (16) de la
CONSOLE (17).
B Fixez les CÂBLES DE LA CONSOLE (7) à la
CONSOLE (17).
C Insérez soigneusement les CÂBLES DE LA CONSOLE
(7) dans le MONTANT DE LA CONSOLE (6) avant de
mettre la CONSOLE en place. Fixez la CONSOLE (17) au
MONTANT DE LA CONSOLE (6) à l'aide de 4 BOULONS
PRÉINSTALLÉS (16).
D Glissez le FOURREAU DE GUIDON (18) vers le
haut jusqu'à la moitié du GUIDON SUPÉRIEUR (19).
Glissez le GUIDON SUPÉRIEUR (19) sur le GUIDON
INFÉRIEUR (11) en vous assurant que les guidons sont
complètement joints. Fixez le GUIDON SUPÉRIEUR
(19) au GUIDON INFÉRIEUR (11) à l'aide des VIS DE
RÉGLAGE PRÉINSTALLÉES (20).
E Répétez l'étape D de l'autre côté.
REMARQUE : assurez-vous que les guidons supérieurs sont
le plus bas possible. Les guidons peuvent être endommagés
s'ils ne sont pas bien fixés.
ASSEMBLAGE TERMINÉ!
REMARQUE : ne pincez pas les câbles lorsque vous fixez la
console.
GUIDON DU MODÈLE E9
GUIDON DU
MODÈLE E7
HZ14_AG_Elite_E7_E9_Rev1_2.indd 28-29 6/30/14 2:07 PM

3130
ENSAMBLAJE
Durante el proceso de ensamblaje, hay varias áreas a las que se debe prestar atención especial. Es muy importante seguir
las instrucciones de ensamblaje correctamente y asegurarse de que todas las piezas estén ajustadas con firmeza. Si
no se siguen correctamente las instrucciones de ensamblaje, algunas piezas del bastidor de la máquina elíptica podrían
quedar sueltas y causar ruidos molestos. Para evitar daños a la máquina elíptica, es necesario repasar las instrucciones
de ensamblaje y hacer las correcciones necesarias.
Antes de seguir adelante, busque el número de serie de la máquina elíptica, que se
encuentra ubicado en una etiqueta adhesiva blanca con código de barras en el tubo
estabilizador frontal, e ingréselo en el espacio provisto abajo.
INTRODUZCA SU NÚMERO DE SERIE Y NOMBRE DEL MODELO EN EL ESPACIO
ABAJO:
» Cuando llame para solicitar servicio técnico, haga referencia al NÚMERO DE SERIE y al NOMBRE DEL MODELO.
ADVERTENCIA
NÚMERO DE SERIE:
EP
NOMBRE DEL MODELO: MÁQUINA ELÍPTICA
HORIZON ELITE
UBICACIÓN DEL NÚMERO DE SERIE
ESPAÑOL
HZ14_AG_Elite_E7_E9_Rev1_2.indd 30-31 6/30/14 2:07 PM

3332
HERRAMIENTAS REQUERIDAS:
FLlave en L
FLlave plana
FLlave en L/destornillador
FDestornillador (no incluido)
PIEZAS INCLUIDAS:
F1 bastidor principal
F1 tubo estabilizador
F1 conjunto de rieles guía
F1 poste de la consola
F2 brazos de pedales
F2 barras de sujeción inferiores
F2 barras de sujeción superiores
F2 capuchones de barra de sujeción
F2 manguitos de las barras de sujeción
F2 cubiertas de barras de sujeción
F2 brazos conectores inferiores con pedales
F1 pieza delantera de la tapa superior
F1 pieza trasera de la tapa superior
F1 consola
F1 cubierta trasera
F1 correa de ritmo cardíaco Polar®
F1 cable adaptador de audio
F1 cable de alimentación
F1 juego de tornillería
DESEMPAQUE
Extraiga el producto del paquete en el lugar donde lo utilizará. Coloque la caja
de la máquina elíptica sobre una superficie plana y nivelada. Se recomienda
que coloque una cubierta protectora sobre el piso. No abra la caja si está de
costado.
Si tiene preguntas o faltan piezas, comuníquese con el Servicio de
Asistencia Técnica a Clientes. La información de contacto se encuentra
en la contratapa de este manual.
¿NECESITA AYUDA?
PRE ENSAMBLAJE
• Se recomienda que dos personas trabajen juntas durante el ensamblaje
de la máquina elíptica para que la tarea resulte sencilla y eficaz.
• Durante cada paso del ensamblaje, asegúrese de que TODOS los
pernos y las tuercas estén en su lugar y parcialmente ajustados. Se
recomienda que complete todo el ensamblaje de su unidad antes de
ajustar por completo CUALQUIER perno.
• Se han prelubricado varias piezas para facilitar el ensamblaje y el uso.
No limpie el lubricante. Si tiene dificultades, se recomienda aplicar un
poco de grasa de litio para bicicletas.
NOTAS IMPORTANTES
BOLSILLO DEL REPRODUCTOR DE
MÚSICA/ESTANTE DE LECTURA
ALTAVOCES
BARRA DE SUJECIÓN
SUPERIOR (SE MUESTRA E9)
SOPORTE PARA BOTELLAS
TAPA SUPERIOR
BRAZO CONECTOR INFERIOR
PEDALES GIRATORIOS
CONJUNTO
DE RIELES GUÍA
CUBIERTA TRASERA
VENTILADOR DE LA CONSOLA
CONSOLA
EMPUÑADURAS CON
SENSOR DE PULSO
POSTE DE LA CONSOLA
MANGUITO DE LA
BARRA DE SUJECIÓN
BARRA DE SUJECIÓN
INFERIOR
CIGÜEÑAL
TOMACORRIENTE
PARA EL CABLE DE
ALIMENTACIÓN
TUBO
ESTABILIZADOR
BASTIDOR
PRINCIPAL
BRAZO DEL PEDAL
HZ14_AG_Elite_E7_E9_Rev1_2.indd 32-33 6/30/14 2:07 PM

3534
TORNILLERÍA PARA EL PASO 2
PIEZA TIPO CANT.
DPERNO 4
EARANDELA PLANA 4
BARANDELA ELÁSTICA 4
FTUERCA 4
ENSAMBLAJE PASO 2
3
2
E
B
F
D
A Abra la BOLSA DE TORNILLERÍA PARA
EL PASO 2.
B Conecte el CONJUNTO DE RIELES
GUÍA (3) con el BASTIDOR PRINCIPAL
(2) como se muestra.
C Una el CONJUNTO DE RIELES GUÍA (3)
a la MÉNSULA DE INCLINACIÓN (4)
usando 4 PERNOS (D), 4 ARANDELAS
PLANAS (E), 4 ARANDELAS
ELÁSTICAS (B) y 4 TUERCAS (F).
ENSAMBLAJE PASO 1
A Abra la BOLSA DE TORNILLERÍA PARA
EL PASO 1.
B Una el TUBO ESTABILIZADOR (1) al
BASTIDOR PRINCIPAL (2) usando
2 PERNOS (A), 2 ARANDELAS
ELÁSTICAS (B) y 2 ARANDELAS DE
ARCO (C) de cada lado.
A
B
C
2
1
TORNILLERÍA PARA EL PASO 1
PIEZA TIPO CANT.
A PERNO DE CABEZA SEMIESFÉRICA 4
BARANDELA ELÁSTICA 4
C ARANDELA DE ARCO 4
HZ14_AG_Elite_E7_E9_Rev1_2.indd 34-35 6/30/14 2:07 PM

3736
L
8
B
K
9
J
6
7
5
2
NOTA: Tenga
cuidado de no
pellizcar ningún
cable mientras
conecta el poste de
la consola.
ENSAMBLAJE PASO 4
A Abra la BOLSA DE TORNILLERÍA PARA EL PASO
4.
B Jale con cuidado el CABLE DE LA CONSOLA (5) a
través del POSTE DE LA CONSOLA (6), usando el
lazo de torcedura ubicado dentro del POSTE DE LA
CONSOLA (6).
C Una el POSTE DE LA CONSOLA (6) al BASTIDOR
PRINCIPAL (2), usando LAS ARANDELAS Y LOS
PERNOS PREINSTALADOS (7).
D Deslice la ARANDELA ONDULADA (J) encima del
CIGÜEÑAL (8), seguido por el BRAZO DEL PEDAL
(9) como se muestra. Apoye la rueda del brazo del
pedal en el riel guía.
E Una el BRAZO DEL PEDAL (9) al CIGÜEÑAL (8),
usando 1 ARANDELA PLANA (K), 1 ARANDELA
ELÁSTICA (B) y 1 PERNO (L).
F Repita los pasos D–E en el lado opuesto de
la máquina elíptica.
TORNILLERÍA PARA EL PASO 4
PIEZA TIPO CANT.
JARANDELA ONDULADA 2
KARANDELA PLANA 2
BARANDELA ELÁSTICA 2
L PERNO DE CABEZA SEMIESFÉRICA 2
TORNILLERÍA PARA EL PASO 3
PIEZA TIPO CANT.
GPERNO 4
HARANDELA ELÁSTICA 4
IARANDELA PLANA 4
ENSAMBLAJE PASO 3
2
3
H
I
G
A Abra la BOLSA DE TORNILLERÍA PARA
EL PASO 3.
B Una el CONJUNTO DE RIELES
GUÍA (3) al BASTIDOR PRINCIPAL (2)
usando 4 PERNOS (G), 4 ARANDELAS
ELÁSTICAS (H) y 4 ARANDELAS
PLANAS (I).
HZ14_AG_Elite_E7_E9_Rev1_2.indd 36-37 6/30/14 2:07 PM

3938
M
P
B
L
12
11
6
O
ENSAMBLAJE PASO 6
A Abra la BOLSA DE TORNILLERÍA PARA EL
PASO 6.
B Deslice 1 ARANDELA DE GOMA (O) y
1 ARANDELA PLANA (M) sobre el POSTE
DE LA CONSOLA (6).
C Deslice la BARRA DE SUJECIÓN
INFERIOR (11) sobre el POSTE DE LA
CONSOLA (6) y únala usando 1 ARANDELA
PLANA (P), 1 COJINETE DE LA BARRA DE
SUJECIÓN (12), 1 ARANDELA PLANA (P),
1 ARANDELA ELÁSTICA (B) y 1 PERNO (L).
D Repita los pasos B–C del otro lado.
TORNILLERÍA PARA EL PASO 6
PIEZA TIPO CANT.
O ARANDELA DE GOMA 2
MARANDELA PLANA 2
PARANDELA PLANA 4
BARANDELA ELÁSTICA 2
L PERNO DE CABEZA SEMIESFÉRICA 2
TORNILLERÍA PARA EL PASO 5
PIEZA TIPO CANT.
MARANDELA PLANA 4
NARANDELA ONDULADA 2
KARANDELA PLANA 2
BARANDELA ELÁSTICA 2
L PERNO DE CABEZA SEMIESFÉRICA 2
ENSAMBLAJE PASO 5
10
9
N
M
L
B
K
A Abra la BOLSA DE TORNILLERÍA PARA
EL PASO 5.
B Deslice 1 ARANDELA PLANA (M),
1 ARANDELA ONDULADA (N) y otra
ARANDELA PLANA (M)sobre el BRAZO
CONECTOR INFERIOR (10).
C Deslice el BRAZO CONECTOR
INFERIOR (10) en el SOPORTE DEL
BRAZO DEL PEDAL (9).
D Una el BRAZO CONECTOR INFERIOR (10)
al BRAZO DEL PEDAL (9), usando
1 ARANDELA PLANA (K), 1 ARANDELA
ELÁSTICA (B) y 1 PERNO (L).
E Repita los pasos B–D en el lado opuesto
de la máquina elíptica.
HZ14_AG_Elite_E7_E9_Rev1_2.indd 38-39 6/30/14 2:07 PM
