jbc AD 2940 User manual

AD 2940
DIGITAL SOLDERING STATION
Index Page
English 1
Español 3
Français 5
Deutsch 7
Italiano 9
Reference Guide

AD 2940 Quick guide
Soldering Station
AD 2940 230V Ref. 2940200
AD 2940 120V Ref. 2940100
AD 2940 100V Ref. 2940109
➀
Handpiece
2245 Ref. 2245000
➁
ENGLISH
Cartridge
2245-003 Ref. 2245003
We appreciate the trust you have placed in JBC in purchasing this station.
It is manufactured to the most strictest quality standards in order to give you
the best possible service. Before turning on your station, we recommend you
read these instructions carefully.

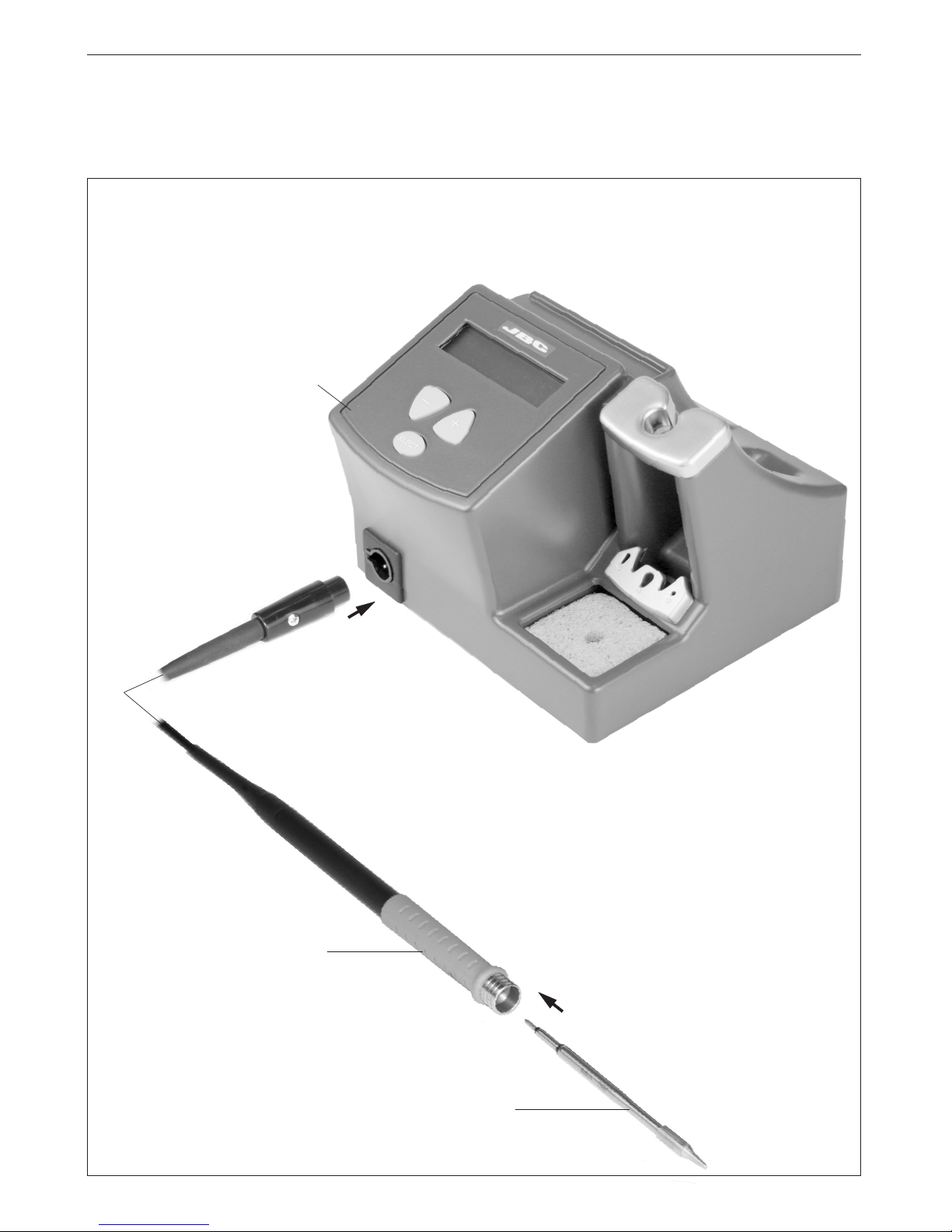

➀Connect the handpiece.
➁Insert the cartridge and put the
handpiece in the stand.
➂Connect the mains lead and
switch "ON".
You have purchased a AD 2940 Soldering Station.
In order to complete the soldering station you need the handpiece 2245 Comfort
or handpiece 2245 and corresponding cartridges.
1

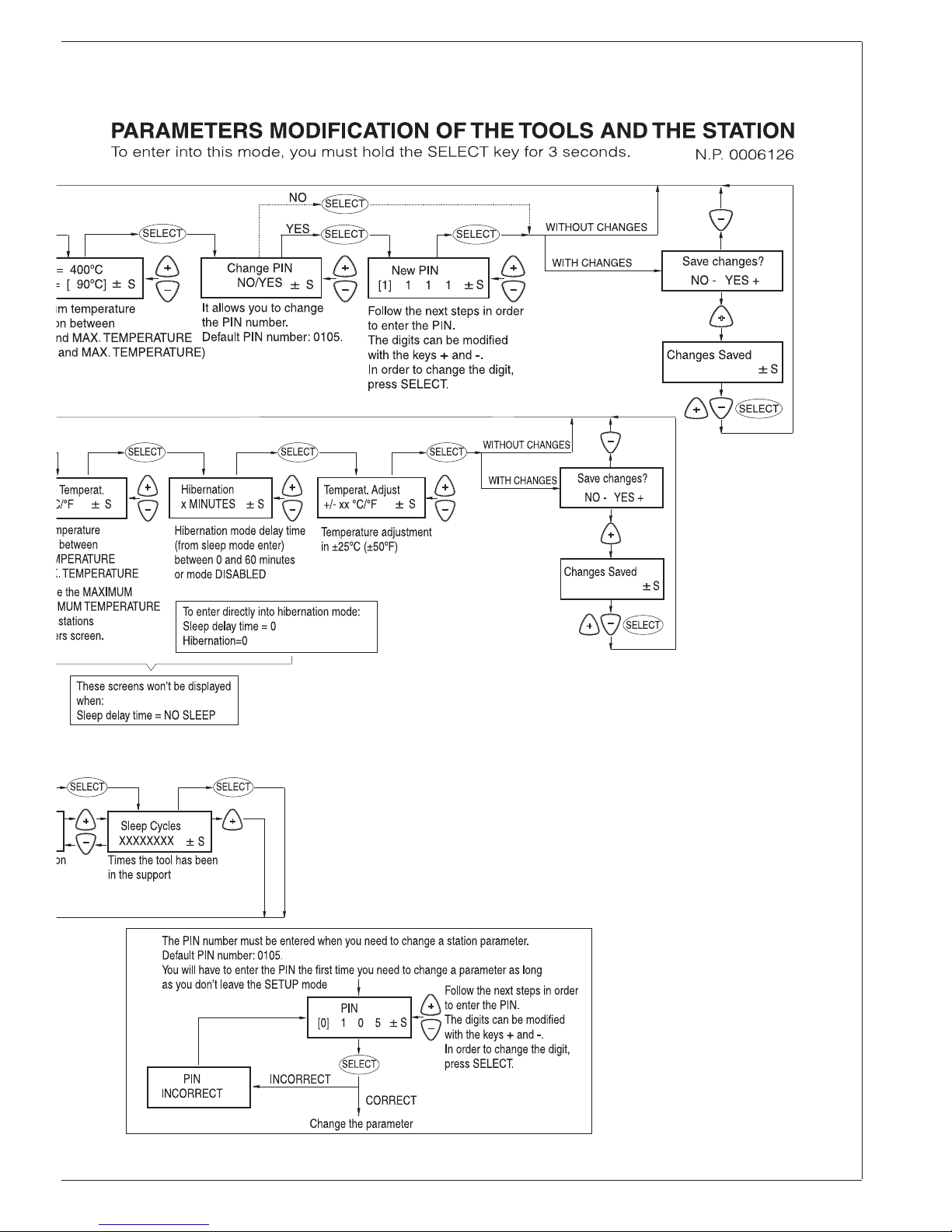

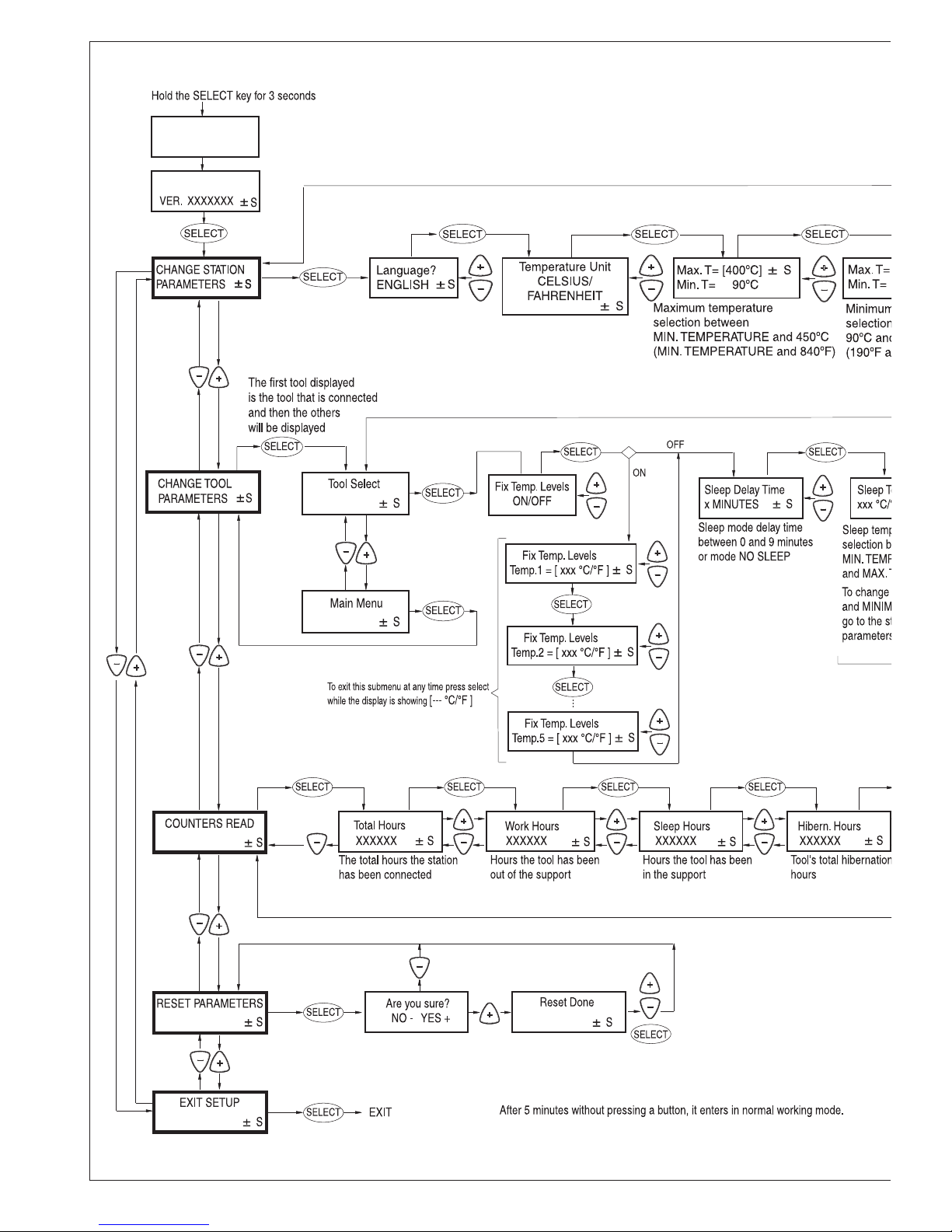

If you would like to change the SLEEP and
HIBERNATION parameters, as any other function,
see page 11.
ENGLISH
Technical specifications
- Temperature selection from 90 to 450°C or 190
to 840ºF (±5%).
- Power: 75W.
- Safety transformer, mains separator and double
isolation, with integrated temperature protection
fuse.
- AD 2940 230V control unit Ref. 2940200
Input: 230V 50Hz. Output: 24V
- AD 2940 120V control unit Ref. 2940100
Input: 120V 60Hz. Output: 24V
- AD 2940 100V control unit Ref. 2940109
Input: 100V 60Hz. Output: 24V
- Total weight of unit: 2.6 Kgs (6,5lbs).
- ESD protected housing.
Typical surface resistance: 105-1011Ohms/
square.
- Complies with CE standards on electrical safety,
electromagnetic compatibility and antistatic
protection.
- RoHS compliant.
- Equipotential connector and the tool tip are
connected to station mains ground supply for
ESD protection.
This product should not be thrown in the
garbage.
You will find all the information about control unit
AD 2940 in the following link:
http://www.jbc.es/english/catalog
JBC reserves the right to make technical changes without prior
notification.
2
INTRODUCING JBC TECHNOLOGY
The exclusive JBC heating system achieves an
exceptional thermal recovery, which increases
productivity, quality, reduces cost of ownership and
ensures fast return on investment.
Unequalled thermal response
An excellent soldering tool features instant thermal
response conceived by a high power/mass ratio.
A high power/mass ratio is being used to maintain
the tip’s temperature as close as possible to the one
selected on the control unit, even when the thermal
load is significant. This is the formula needed to
perform high quality solderjoints and avoid cold
ones, protect the PCB that is being soldered and
increase productivity.
INTELLIGENT HEAT MANAGEMENT
The only time that a soldering tool should be at
working temperature is when it is actually being
used. JBC stations identify if and how a tool is being
used and depending on this switches the tool to
one of the following modes with their respective
temperatures:
Work mode: selected working temperature i.e.
350°C.
Sleep mode: during short periods of inactivity
the tool’s temperature is being lowered to an
intermediate temperature i.e. 220°C.
Hibernation mode: During larger periods of
inactivity i.e. 30 minutes, the tool’s power is being
cut off and it cools down to room temperature.
The advantages of this heat management are
significantly increased catridge lifespan and
substantial energy savings which ensures low cost
of ownership.
JBC Tools save money by managing Heat
efficiently saving energy, time and improving
processes.

AD 2940 Guía rápida
Unidad de Control
AD 2940 230V Ref. 2940200
AD 2940 120V Ref. 2940100
AD 2940 100V Ref. 2940109
➀
Lápiz 2245
Ref. 2245000
➁
ESPAÑOL
Cartucho
2245-003 Ref. 2245003
Agradecemos la confianza depositada en JBC al adquirir esta estación. Ha
sido fabricada con las más estrictas normas de calidad para prestarle el
mejor servicio. Antes de poner en marcha el aparato, recomendamos leer
con atención las instrucciones que a continuación se detallan.
➀Conecte el lápiz a la estación.
➁Inserte el cartucho y ponga el lápiz
en el soporte de la estación.
➂Conecte el cable de red y ponga
en marcha la estación.
Usted ha adquirido una unidad de control Advanced AD 2940.
Para que la estación soldadora esté completa necesita el Lápiz 2245 Comfort o
Lápiz 2245 y los cartuchos adecuados al trabajo a realizar.
3

Si desea cambiar los parámetros de SLEEP e
HIBERNACIÓN, así como cualquier otra función,
vea página 11.
ESPAÑOL
4
Datos técnicos
- Selección de la temperatura entre 90 y 450°C o
190 y 840ºF (±5%).
- Potencia: 75W.
- Transformador de seguridad, separador de red
y doble aislamiento, con fusible integrado de
protección de temperatura.
- Unidad de control AD 2940 230V Ref. 2940200
Entrada: 230V 50Hz. Salida: 24V
- Unidad de control AD 2940 120V Ref. 2940100
Entrada: 120V 60Hz. Salida: 24V
- Unidad de control AD 2940 100V Ref. 2940109
Entrada: 100V 60Hz. Salida: 24V
- Peso unidad completa: 2.6 Kgs.
- Caja antiestática.
Resistencia típica superficial: 105-1011 Ohms/
cuadro.
- Cumple la normativa CE sobre seguridad eléctri-
ca, compatibilidad electromagnética y protección
antiestática.
- Cumple la normativa RoHS.
- El borne equipotencial y la punta del soldador
están en conexión directa a la toma de tierra de
red para protección ESD.
Este producto no debe ser tirado a la
basura.
Encontrará toda la información sobre la unidad de
control AD 2940 en el enlace:
http://www.jbc.es/english/catalog
JBC se reserva el derecho de introducir modificaciones sin
previo aviso
INTRODUCCIÓN A LA TECNOLOGIA JBC
El exclusivo sistema de calentamiento de JBC
consigue una excepcional recuperación de la
temperatura, que aumenta la productividad, calidad,
y reduce el coste de propiedad proporcionando una
rápida recuperación de la inversión efectuada.
Respuesta térmica inigualable
Un soldador excelente con una respuesta térmica
concebida por un alto ratio de potencia/masa.
Un ratio de alta potencia/masa es utilizado para
mantener la temperatura de la punta tan próxima
a la seleccionada en la unidad de control, incluso
cuando la carga termal es importante. Esta es
la formula necesaria para llevar a cabo una alta
calidad de soldaduras, trabajar a temperaturas
máximas mas bajas y evitar soldaduras frías, con lo
cual se protegen los circuitos y componentes que se
están soldando, aumentando la productividad.
GESTION INTELIGENTE DEL CALOR
La única ocasión que el soldador debe estar a
temperatura de trabajo es cuando se está utilizando.
Las estaciones de JBC identifican que herramienta
se está utilizando y dependiendo de eso cambia la
herramienta a uno de los siguientes modos con sus
respectivas temperaturas:
Modo de trabajo: Temperatura seleccionada es
350ºC.
Modo sleep: Durante periodos cortos de inactividad,
la temperatura de la herramienta baja a temperatura
intermedia, por ejemplo a 220ºC.
Modo Hibernación: Durante largos periodos de
inactividad, por ejemplo 30 minutos, la potencia
de la herramienta se para y baja la temperatura a
temperatura ambiente.
Las ventajas de esta gestión del calor es el aumento
de la vida de la punta lo que implica un coste menor
de propiedad.
Con el sistema de gestión del calor y ahorro de
energía JBC proporciona también un ahorro de
tiempo y mejora de procesos.

AD 2940 Mode d'emplou rapide
Unité de contrôle
AD 2940 230V Réf. 2940200
AD 2940 120V Réf. 2940100
AD 2940 100V Réf. 2940109
➀
Crayon 2245
Réf. 2245000
➁
FRANÇAIS
Cartouches
2245-003 Réf. 2245003
Nous vous remercions de la confiance déposée en JBC à travers l’acquisition
de cette station. Elle est fabriquée dans les plus strictes normes de qualité pour
vous rendre un meilleur service.Avant de mettre l’appareil en marche, nous
vous recommandons de lire attentivement les instructions détaillées ci-après.
➀Connecter le crayon.
➁Insérer la cartouche et mettre le
crayon sur le support.
➂Connecter le câble reseau et
mettre en marche la station.
Pour que l'unité de contrôle Advanced AD 2940 que vous venez d'acheter soit
complète, vous devez choisir le fer et les cartouches en adéquation avec le travail
à réaliser. L'unité de contrôle fonctionne avec les crayons 2245 Comfort ou 2245
ainsi que les cartouches qui leur correspondent.
5

Si vous souhaitez changer les paramètres de
SLEEP et HIBERNATION, ou toute autre fonction,
voyez le page 11.
FRANÇAIS
6
Données techniques
- Sélection de la température entre 90 et 450°C ou
190 et 840ºF (±5%).
- Puissance: 75W.
- Transformateur de sécurité, séparateur du sec-
teur et double isolement, avec fusible intégré
pour la protection de température.
- Unité de contrôle AD 2940 230V Réf. 2940200
Entrée: 230V 50Hz. Sortie: 24V
- Unité de contrôle AD 2940 120V Réf. 2940100
Entrée: 120V 60Hz. Sortie: 24V
- Unité de contrôle AD 2940 100V Réf. 2940109
Entrée: 100V 60Hz. Sortie: 24V
- Poids total de l'unité: 2.6 Kgs.
- Boîtier antistatique.
Résistance typique superficielle: 105-1011 Ohms/
carré.
- Conforme aux normes CE portant sur la sécurité
électrique, la compatibilité électromagnétique et
la protection antistatique.
- Conforme aux norme RoHS.
- La prise équipotentielle et la cartouche sont en
connexion directe avec la prise de terre secteur
pour la protection antistatique (ESD).
Ce produit ne doit pas être jeté à la
poubelle.
Vous trouverez toutes les informations concernant
l'unité de contrôle AD 2940 sur lien:
http://www.jbc.es/english/catalog
JBC se réserve le droit d'apporter des modifications techniques
à ses appareils sans préavis
INTRODUCTION A LA TECHNOLOGIE JBC
Le système de chauffe exclusif JBC permet une
exceptionnelle récupération de la température, ce
qui augmente la productivité, la qualité, et réduit
les coûts permettent une rapide récupération
d’investissements.
Réponse thermique inégalée
Un excellent fer à souder avec une réponse
thermique obtenue grâce au un fort ratio de
puissance/masse.
Un fort ratio de puissance/masse est utilisé pour
maintenir la température de la panne au plus près
de celle sélectionnée sur l’unité de contrôle, même
lorsque la charge thermique est importante. Ceci
est la formule nécessaire pour mener à bien une
haute qualité de soudure, éviter des soudures
froides, protéger les circuits à souder et augmenter
la productivité.
GESTION INTELLIGENTE DE LATEMPERATURE
La seule fois ou le fer à souder doit être à
température de travaille, est lorsqu’il est utilisé.
Les stations JBC détectent que le fer est en mode
utilisation et en relation avec cela elles adaptent
le fer aux modes suivants avec températures
respectives:
Mode de travaille: la température sélectionnées
est 350°C.
Mode sleep: pendant de courtes durées
d’inactivité, la température du fer baisse jusqu’à
une température intermédiaire de 220°C par
exemple.
Mode hibernation: pendant de longues durée
d’inactivité, par exemple 30 minutes, la puissance
du fer s’arrête et la température baisse jusqu’à
atteindre la température ambiante.
Les avantages d’une telle gestion de la température
sont d’augmenter la durée de vie des pannes ce
qui implique un coût de maintien moins élevé.
Avec ce système de gestion de la température
et économie d’énergie JBC permet également
une économie de temps et une amélioration du
processus.

AD 2940 kurzanleitung
Steuereinheit
AD 2940 230V Ref. 2940200
AD 2940 120V Ref. 2940100
AD 2940 100V Ref. 2940109
➀
Handstück
2245 Ref. 2245000
➁
DEUTSCH
Kartuschen
2245-003 Ref. 2245003
Wir danken Ihnen für das JBC mit dem Kauf dieser Station erwiesene Vertrauen.
Bei ihrer Fertigung wurden die strengsten Qualitätsmaßstäbe zugrunde gelegt,
so dass Sie optimale Lötergebnisse erwarten dürfen. Vor Inbetriebnahme des
Geräts lesen Sie bitte die vorliegende Betriebsanleitung aufmerksam durch.
➀Schließen Sie das Handstück an.
➁Setzen Sie die Kartusche ein und
stellen Sie das Handstück in den
Ständer.
➂Stecken Sie das Netzkabel in die
Steckdose und schalten Sie die
Station ein.
Sie haben eine Steuereinheit Advanced AD 2940 erworben.
Um korrekt arbeiten zu können, wählen Sie ein Handstück mit der für die Arbeit
passenden Kartusche aus. Die Steuereinheit ist für die Handstücke 2245 Comfort
oder 2245 und die dazu passenden Kartuschen geeignet.
7

Wenn Sie die Parameter für SLEEP und
WINTERSCHLAF sowie irgendeine andere
Funktion ändern möchten,Sehen Sie auf Seite 11.
8
Unter dem Link: http://www.jbc.es/english/catalog
finden Sie die vollständige Information über die
Steuereinheit AD 2940.
JBC behält sich das Recht vor, technische oder konstruktive
Änderungen ohne vorherige Ankündigung vorzunehmen
DEUTSCH
Technische Daten
- Temperaturwahl zwischen 90 und 450° C oder
190 und 840° F (±5%).
- Leistung: 75 W
- Netzgetrennter Sicherheitstransformator mit
doppelter Isolierung und integrierter Brands-
chutzsicherung.
- Steuereinheit AD 2940 230 V Ref. 2940200
Eingangsspannung: 230 V 50 Hz
Ausgangsspannung: 24 V
- Steuereinheit AD 2940 120 V Ref. 2940100
Eingangsspannung: 120 V 60 Hz
Ausgangsspannung: 24 V
- Steuereinheit AD 2940 100 V Ref. 2940109
Eingangsspannung: 100 V 60 Hz
Ausgangsspannung: 24 V
- Gewicht der kompletten Anlage: 2,6 kg
- Astatisches Gehäuse.
Typischer Oberflächenwiderstand:
105-1011 Ohm/Quadrat.
- Erfüllt die EG-Sicherheitsvorschriften über
elektrische Sicherheit, elektromagnetische
Kompatibilität und antistatischen Schutz.
- Erfüllt die RoHS-Vorschriften.
- Die Equipotentialausgleichsbuchse und die
Lötspitze sind zum Schutz gegen elektrostatische
Entladungen mit der Erdung des Netzsteckers
verbunden.
Dieses Produkt darf nicht mit dem Hausmüll
entsorgt werden.
EINFÜHRUNGINDIETECHNOLOGIEVONJBC
Das exklusive JBC-Aufheizsystem erreicht eine
außergewöhnliche Temperaturrückgewinnung, was
Produktivität und Qualität steigert, die Kosten des
Betreibers senkt und eine schnelle Amortisierung
der Investition garantiert.
Unerreichtes Ansprechen auf Wärme
Ein exzellentes Lötwerkzeug wartet mit einem durch
ein hohes Leistungs/Masse-Verhältnis erzieltes
umgehendes Ansprechen auf Wärme auf.
Das hohe Leistungs/Masse-Verhältnis wird benutzt,
um die Temperatur in der Lötspitze so nah wie
möglich an der auf dem Steuergerät gewählten zu
halten, sogar wenn eine bedeutende thermische
Last vorhanden ist. Dies ist die notwendige Formel,
um qualitativ erstklassige Lötverbindungen zu
erhalten und kalte zu vermeiden, die im Lötprozess
befindliche PCB zu schützen und die Produktivität
zu erhöhen.
INTELLIGENTES HITZEMANAGEMENT
Ein Lötwerkzeug sollte nur dann Arbeitstemperatur
erreichen, wenn es tatsächlich benutzt wird. Die
Stationen von JBC erkennen, ob und wie ein
Werkzeug gerade eingesetzt wird und schalten
das Werkzeug in eine der folgenden Betriebsarten
mit ihren entsprechenden Temperaturen:
Arbeitsmodus: gewählte Arbeitstemperatur d.h.
350ºC.
Schlafmodus: während kurzen Zeiträumen der
Untätigkeit wird die Temperatur des Werkzeug
auf eine mittlere Temperatur d.h. 220ºC
heruntergefahren.
Überwinterungsmodus: Während längeren
Zeiträumen der Untätigkeit, d.h. 30 Minuten, wird
die Stromversorgung des Werkzeugs abgeschaltet
und es auf Raumtemperatur heruntergefahren.
Die Vorteile dieses Hitzemanagements sind deutlich
längere Kartuschen-Standzeiten und beträchtliche
Energieeinsparungen, die dem Betreiber geringe
Betriebskosten gewährleisten.
Werkzeuge von JBC sparen somit durch
effizientes Hitzemanagement Geld, Zeit sowie
Energie und optimieren Prozesse.

AD 2940 Guida rapida
Unità di controllo
AD 2940 230V Rif. 2940200
AD 2940 120V Rif. 2940100
AD 2940 100V Rif. 2940109
➀
Stilo 2245
Rif. 2245000
➁
ITALIANO
Cartucce
2245-003 Rif. 2245003
La ringraziamo per la fiducia che ha riposto nella JBC con l’acquisto di questa
stazione. Essa è stata fabbricata secondo le più rigide norme di qualità, per
offrirLe il miglior servizio. Prima di accendere l’apparecchio, Le consigliamo
di leggere attentamente le istruzioni che seguono.
➀Connetta l’utensile.
➁Inserisca la cartuccia e collochi
l’utensile nel supporto.
➂Connetta il cavo di rete ed
accenda la stazione.
Lei ha acquistato una unità di controllo Advanced AD 2940.
Per avere la stazione saldante completa si deve scegliere lo stilo e le cartucce
adeguate al lavoro da realizzare. L'unità di controllo è valida solo per gli stili 2245
Comfort o 2245 e loro rispettive cartucce.
9

Troverá tuttle le informazioni sull'unitá di controllo
AD 2940 al seguente link:
http://www.jbc.es/english/catalog
JBC si reserva il diritto d'introdurre variazioni tecniche senza
preavviso
Si desidera cambiare i parametri di SLEEP
e IBERNAZIONE cosí come qualsiasi altra
funzione, vedasi a pag. 11.
10
ITALIANO
Dati tecnici
- Selezione della temperatura tra 90 e 450°C o 190
e 840°F (±5%).
- Potenza: 75W
- Trasformatore di sicurezza, separatore di rete
a doppio isolamento, con fusibile integrato di
protezione della temperatura.
- Unità di controllo AD 2940 230V Rif. 2940200
Entrata: 230V 50Hz. Uscita: 24V
- Unità di controllo AD 2940 120V Rif. 2940100
Entrata: 120V 60Hz. Uscita: 24V
- Unità di controllo AD 2940 100V Rif. 2940109
Entrata: 100V 60Hz. Uscita: 24V
- Peso unità: 2,6 kg
- Cassa antistatica.
Resistenza tipica superficiale: 105-1011 Ohms/
quadro.
- Compie la normativa CE sulla sicurezza elettrica,
compatibilitá elettromagnetica e protezione
antistatica.
- Compie la normativa RoHS.
- Il connettore equipotenziale e la punta del
saldatore sono collegati direttamente alla presa
di terra della spina per protezione ESD.
Questo prodotto non deve seguire il normale
percorso di smaltimento dei rifiuti.
INTRODUZIONE ALLA TECNOLOGIA JBC
Il sistema esclusivo di riscaldamento JBC ha un
eccezionale recupero termico che permette di
aumentare produttivitá, qualitá, ridurre i costi di
possesso e garantire dei ritorni sull’ investimento.
Risposta termica ineguagliabile
Un saldatore eccellente é caratterizzato da una
risposta termica istantanea, ottenuta attraverso un
rapporto potenza/massa di valore molto elevato.
Il rapporto alta potenza/massa ridotta é usato per
mantenere la temperatura della punta il piú vicino
possibile alla temperatura selezionata sull’unitá
di controllo, anche quando il carico termico é
significativo. Questa é la formula necessaria
per ottenere saldature di ottima qualitá, evitare
saldature fredde, proteggere il PCB su quale si sta
saldando ed aumentare la produttivitá.
GESTIONE INTELLIGENTE DEL CALORE
L’unico momento in cui il saldatore dovrebbe stare
alla temperatura di lavoro é mentre lo si sta usando.
Le stazioni JBC identificano se l’utensile é in uso
ed a seconda della situazione il saldatore si setta
in uno dei seguenti modi caratterizzati ciascuno
dalla sua rispettiva temperatura:
Modo di Lavoro: alla temperatura di lavoro che si
seleziona es. 350ºC.
Modo Sleep: durante brevi periodi di inattivitá
la temperatura dell’utensile scende a un valore
intermedio es. 220ºC.
Modo Ibernazione: durante periodi di tempo piú
lunghi di inattivitá, per es. 30 minuti, la potenza
dell’utensile viene drasticamente ridotta e la punta
raggiunge la temperatura ambiente.
I vantaggi di questa gestione del calore si
traducono in un aumento della vita della cartuccia
ed in risparmi energetici che assicurano bassi
costi successivi all’investimento.
Gli utensili JBC permettono un risparmio
monetario perché gestiscono il calore
efficientemente riducendo consumi energetici,
tempi e migliorando i processi.

11
AD2940 / AP2930
SETUP
AD2940 / AP2930
2245 / AP

12

WARRANTY ENGLISH
The JBC 2 years warranty, guarantees
thisequipmentagainstallmanufacturing
defects, covering the replacement
of defective parts and all necessary
labour.
Warranty does not cover product wear
due to use or mis-use.
In order for the warranty to be valid,
equipment must be returned, postage
paid, to the dealer where it was
purchased enclosing this, fully filled
in, sheet.
GARANTIA ESPAÑOL
JBC garantiza este aparato durante 2
años,contratododefectodefabricación,
cubriendo la reparación con sustitución
de las piezas defectuosas e incluyendo
la mano de obra necesaria.
Quedan excluidas de esta garantía las
averías provocadas por mal uso del
aparato y desgaste por uso.
Es indispensable para acogerse a
esta garantía el envio del aparato
al distribuidor donde se adquirió, a
portes pagados, adjuntando esta hoja
debidamente cumplimentada.
GARANTIE FRANÇAIS
JBC garantit cet appareil 2 ans contre
tout défaut de fabrication. Cela com-
prend la réparation, le remplacement
des pièces défectueuses et la main
d'oeuvre nécessaire.
La garantie ne couvre pas l’usure liée
à l’utilisation et à la mauvaise utilisation
du matériel.
Pour bénéficier de cette garantie il
est indispensable d'envoyer l'appareil
chez le distributeur où il a été acquis,
en ports payés, en joignant cette fiche
dûment remplie.
✂

0006563-1007
GARANTIE DEUTSCH
Für das vorliegende Gerät übernimmt
JBC eine Garantie von 2 Jahren, für
alle Fabrikationsfehler.Diese Garantie
schliesst die Reparatur bzw. den
Ersatz der defekten Teile sowie die
entsprechenden Arbeitskosten ein.
Ausgeschlossen von dieser
Garantieleistung sind durch
unsachgemässen Gebrauch
hervorgerufeneBetriebsstörungenund
normale Gebrauchsabnützungen.
Zur Inanspruchnahme dieser Garantie
muss das Gerät portofrei an den
Vertriebshändler geschickt werden, bei
demesgekauftwurde.Fügen Siedieses
vollständig ausgefüllte Blatt bei.
GARANZIA ITALIANO
La JBC garantisce quest'apparato 2
annicontroognidifettodifabbricazione,
e copre la riparazione e la sostituzione
dei pezzi difettosi, includendo la mano
d'opera necessaria.
Sono escluse da questa garanzia
le avarie provocate da cattivo uso
dell'apparato e logorio da utilizzo.
Per usufruire di questa garanzia, è
indispensabile inviare, in porto franco,
l'apparato aldistributorepresso ilquale
èstatoacquistato, unitamenteaquesto
foglio debitamente compilato.
DATE OF PURCHASE
FECHA DE COMPRA
DATE D'ACHAT
KAUFDATUM
DATA DI ACQUISTO
STAMP OF DEALER
SELLO DEL DISTRIBUIDOR
CACHET DU DISTRIBUTEUR
STEMPEL DES HÄNDLERS
TIMBRO DEL DISTRIBUTORE
SERIAL Nº
✂
MANUFACTURED BY
JBC Industrias, S.A.
Ramón y Cajal, 3 - 08750 MOLINS DE REI
BARCELONA - SPAIN
Tel.: [phone] - Fax: [phone]
http://www.jbctools.com e-mail:[email protected]
