Jula 029-025 User manual

Bruksanvisning för sågbord
Bruksanvisning for sagbenk
Instrukcja obsługi stołu do cięcia
Operating instructions for Saw Bench
029-025
SV
Bruksanvisning i original
NO
Bruksanvisning i original
PL
Instrukcja obsługi w oryginale
EN
Operating instructions in original
07.12.2010 © Jula AB

SVENSKA 3
BESKRIVNING............................................................................................................................................. 3
TEKNISKA DATA ......................................................................................................................................... 3
TILLBEHÖR.................................................................................................................................................. 3
MONTERING................................................................................................................................................ 4
Användning av materialstödskenorna på centralbädden..................................................................... 5
Montering av verktyg på sågbordet ..................................................................................................... 5
Separat användning av verktyg........................................................................................................... 5
Användning av materialstoppen .......................................................................................................... 5
Skruvstycke.......................................................................................................................................... 6
Kopplingspanel .................................................................................................................................... 6
Förvaringsutrymme.............................................................................................................................. 6
Maskiner som kan monteras på sågbordet ......................................................................................... 7
NORSK 8
BESKRIVELSE............................................................................................................................................. 8
TEKNISKE DATA ......................................................................................................................................... 8
TILBEHØR.................................................................................................................................................... 8
MONTERING................................................................................................................................................ 9
Bruk av materialstøtteskinnene på hovedbenken.............................................................................. 10
Montering av verktøy på sagbenken.................................................................................................. 10
Separat bruk av verktøy..................................................................................................................... 10
Bruk av materialstopperen................................................................................................................. 10
Skrustikke .......................................................................................................................................... 11
Koblingspanel .................................................................................................................................... 11
Oppbevaringsrom .............................................................................................................................. 11
Maskiner som kan monteres på sagbenken...................................................................................... 12
POLSKI 13
OPIS........................................................................................................................................................... 13
DANE TECHNICZNE ................................................................................................................................. 13
AKCESORIA............................................................................................................................................... 13
MONTAŻ..................................................................................................................................................... 14
Sposób użycia szyn podporowych materiału w obszarze łoża centralnego...................................... 15
Montaż narzędzi na stole do cięcia.................................................................................................... 15
Oddzielne wykorzystanie narzędzia .................................................................................................. 15
Sposób użycia ogranicznika materiału .............................................................................................. 16
Imadło ................................................................................................................................................ 16
Tablica rozdzielcza ............................................................................................................................ 16
Pojemnik podręczny........................................................................................................................... 16
Urządzenia, które można zamontować na stole do cięcia ................................................................ 17
ENGLISH 18
DESCRIPTION........................................................................................................................................... 18
TECHNICAL DATA..................................................................................................................................... 18
ACCESSORIES.......................................................................................................................................... 18
ASSEMBLY ................................................................................................................................................ 19
Using the material support rails on the central bed ........................................................................... 20
Mounting the tool on the saw bench.................................................................................................. 20
Separate use of tools......................................................................................................................... 20
Using the material stop...................................................................................................................... 20
Vice.................................................................................................................................................... 21
Connection panel............................................................................................................................... 21
Storage area...................................................................................................................................... 21
Machines that can be mounted on the saw bench............................................................................ 22

SVENSKA
3
SVENSKA
Läs noga igenom bruksanvisningen innan produkten används!
BESKRIVNING

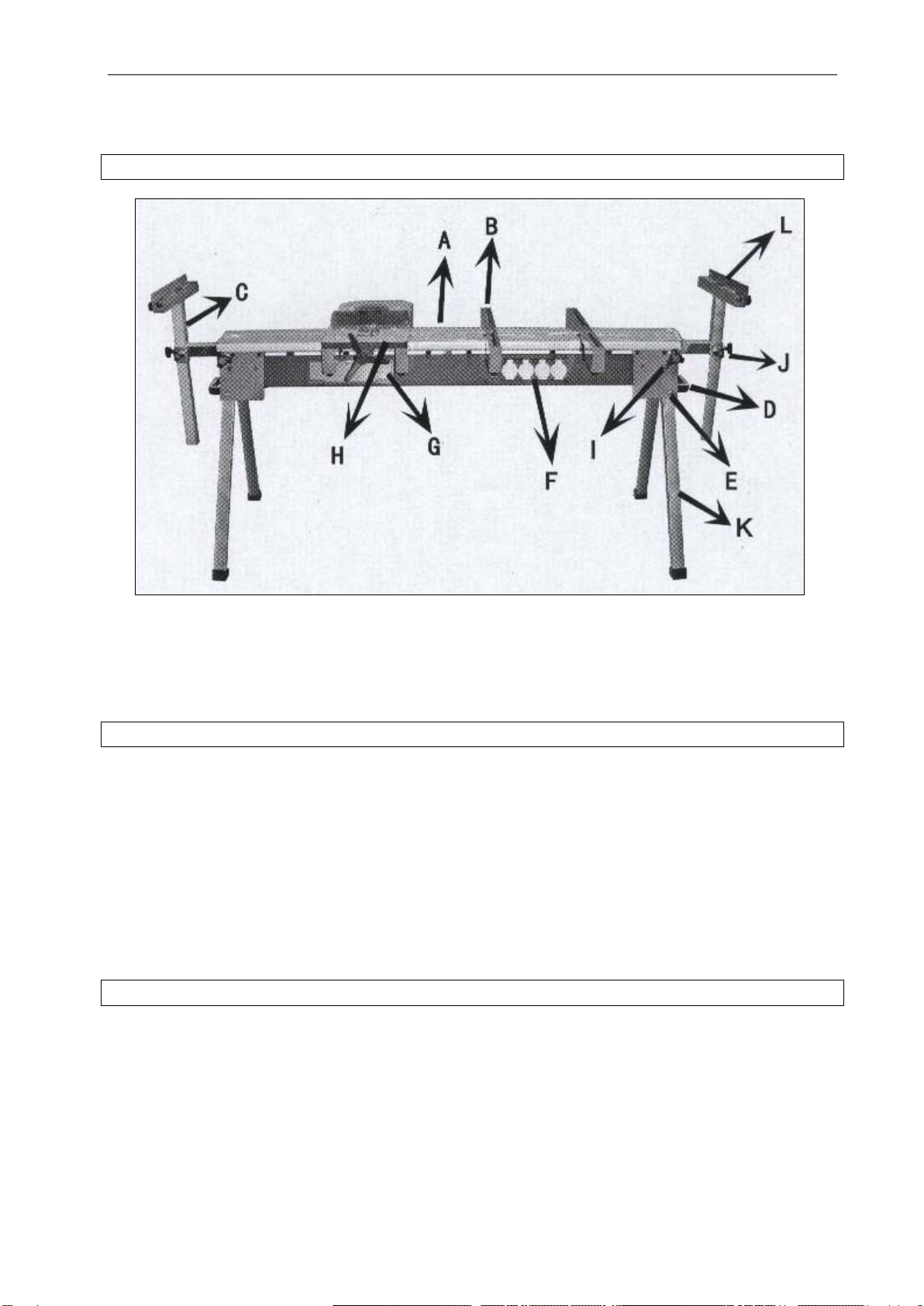

A. Centralbädd
B. Monteringsarmar med låshandtag
C. Materialstödskenor
D. Bärhandtag
E. Låsknapp för ben
F. Kopplingspanel med strömbrytare
G. Förvaringsutrymme
H. Skruvstycke
I. Låsratt till förlängningsskena
J. Låsratt
K. Hopfällbara ben
L. Materialstopp
TEKNISKA DATA
Längd centralbädd
1500 mm
Längd monteringsarm
500 mm
Justeringslängd skruvstycke
350 mm
Längd stödskenor
500 mm
Total tillgänglig bredd mellan
stödrullar
2780 mm
Bredd materialstödskenor
360 mm
Total höjdjustering hos
materialstöd
40 mm
Höjd från golv till ovankant på
justeringsarmar
760 mm
Höjd sågbord hopfällt
200 mm
Vikt
29,5 kg
TILLBEHÖR
STANDARDTILLBEHÖR
EXTRA TILLBEHÖR
2 materialstödskenor
Ytterligare monteringsarmar
2 monteringsarmar
Ytterligare skruvstycke
1 skruvstycke

SVENSKA
4
Figur 1. Standardtillbehör
Figur 2. Extra tillbehör
MONTERING
Sågbordet är nästan färdigmonterat vid leverans. Det enda du behöver göra är att montera handtagen
och materialstödskenorna enligt följande:
1. Ställ först sågbordet upp genom att trycka in benens låsknappar och fälla ut benen, se figur 3.
2. Monteringsarmarna monteras på bädden genom att föra låshandtaget uppåt och spänna fast
armarna över bädden. Haka först fast den bakre delen, sänk sedan ned den främre delen och
släpp låshandtaget, se figur 4, 5 och 6.

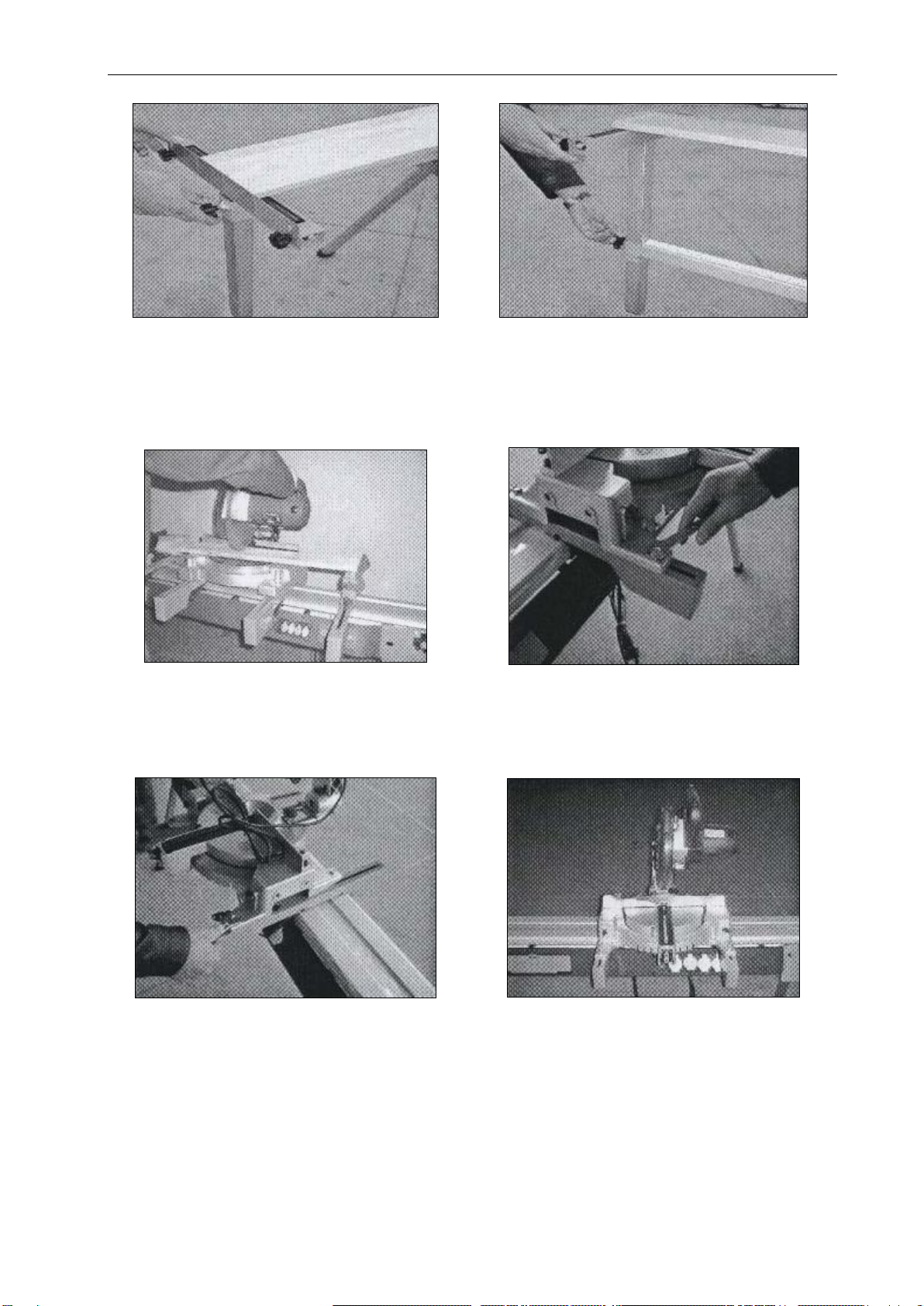

Figur 3
Figur 4
Figur 5
Figur 6
3. Justera de två materialstödskenorna i höjdled med hjälp av låsrattarna, se figur 7 och 8.

SVENSKA
5
Figur 7
Figur 8
Användning av materialstödskenorna på centralbädden
Materialstöden kan även användas på centralbädden för att stödja kortare arbetsstycken. För detta kan
stöden avlägsnas från de yttre hållarstagen, se figur 9. Om mer än ett stöd krävs kan en extra
monteringsarm och ett extra skruvstycke beställas som extra tillbehör.
Figur 9
Figur 10
Montering av verktyg på sågbordet
Du kan använda en rad olika verktyg/maskiner på sågbordet genom att montera dem på
monteringsarmarna, se figur 10, 11 och 12.
Figur 11
Figur 12
Separat användning av verktyg
Om du har monterat ett verktyg på monteringsarmarna kan du använda verktyget separerat från
sågbordet eftersom armarna har praktiska, inbyggda stöd och inte behöver avlägsnas, se figur 13.
Användning av materialstoppen
Materialstöden har inbyggda stopp som kan användas vid sågning av brädor med samma längd. Ställ helt
enkelt in önskad längd och för upp stoppen till den övre positionen, se figur 14, 15 och 16.

SVENSKA
6

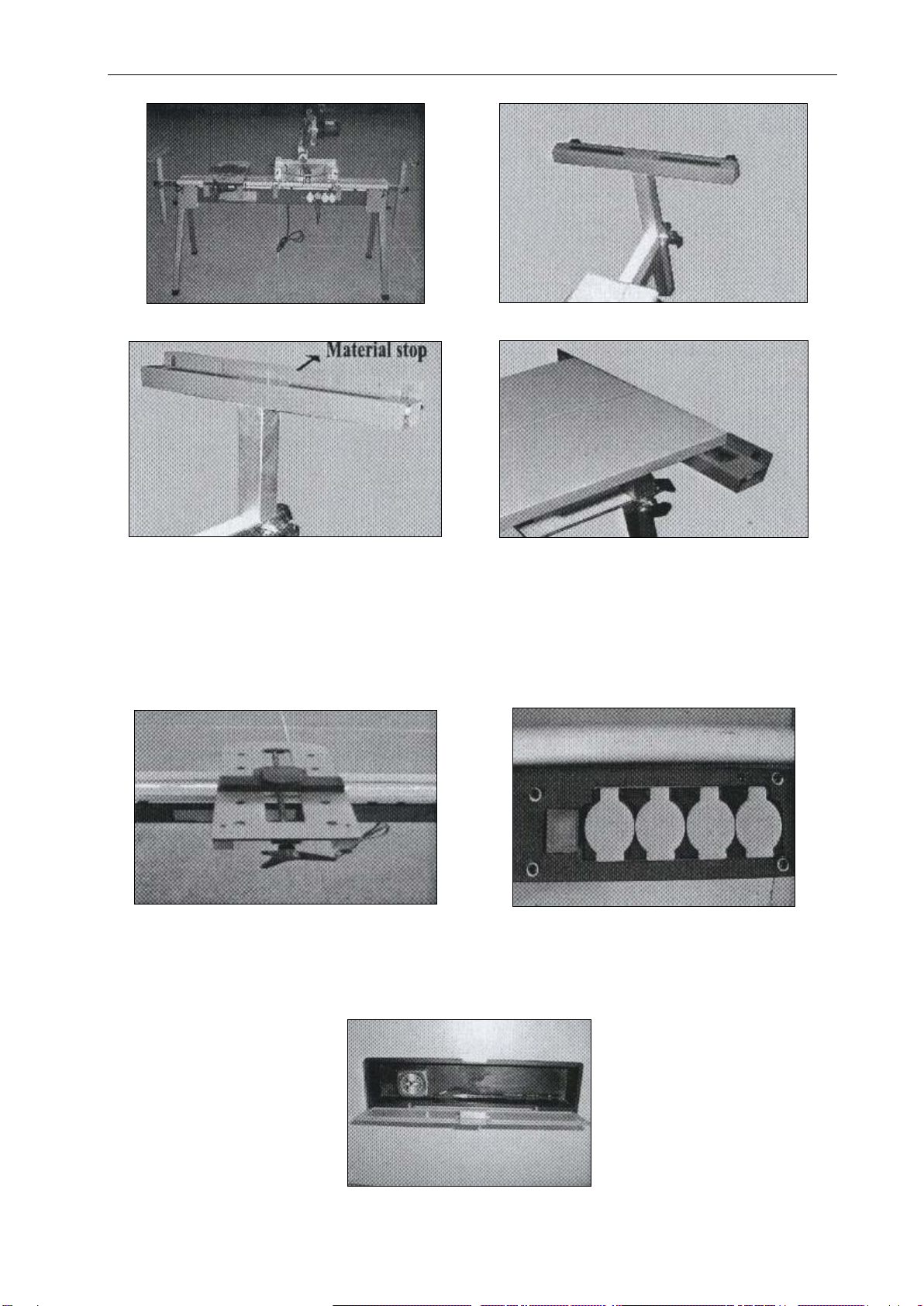

Figur 13
Figur 14
Figur 15
Figur 16
Skruvstycke
Sågbordet har ett skruvstycke som standardtillbehör som kan användas med olika verktyg och maskiner,
se figur 17. Ett extra skruvstycke kan beställas för användning med större arbetsstycken.
Kopplingspanel
Sågbordet har en kopplingspanel med strömbrytare för praktisk anslutning av alla maskiner, se figur 18.
Figur 17
Figur 18
Förvaringsutrymme
Sågbordet har ett förvaringsutrymme, se figur 19 för mindre föremål såsom pennor, måttband, etc.
Observera att dessa föremål inte medföljer som standardtillbehör.
Figur 19

SVENSKA
7

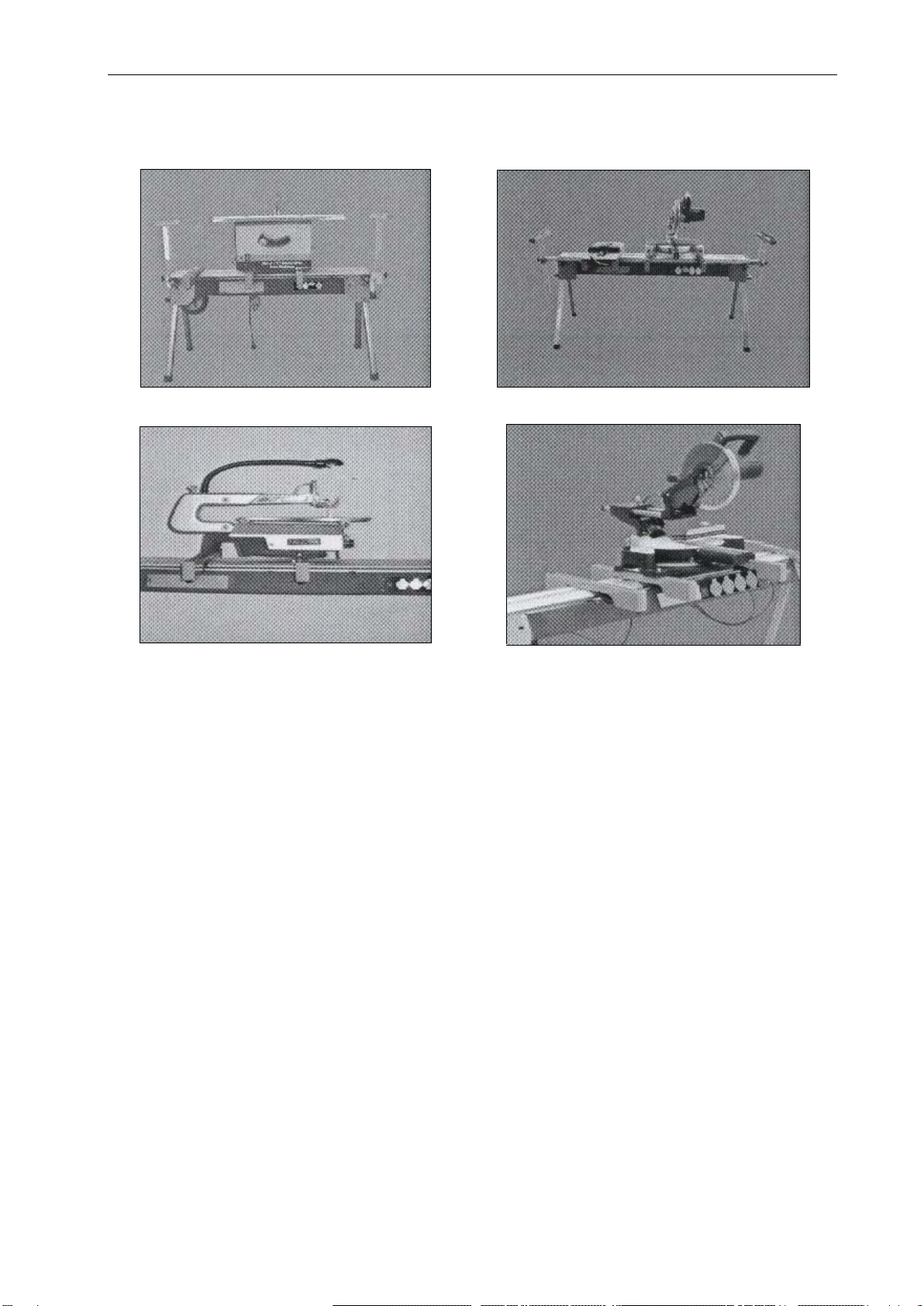

Maskiner som kan monteras på sågbordet
Ditt sågbord kan användas med en mångfald olika verktyg och maskiner, se figur 20 - 23, vilket ger
möjlighet att bygga upp en komplett verkstad för de flesta arbeten på trämaterial.
Figur 20
Figur 21
Figur 22
Figur 23
Obs! Använd inte sågbordet om nätkablar eller stickkontakter är skadade på något sätt. Av säkerhetsskäl
får dessa komponenter endast bytas ut eller repareras av en auktoriserad serviceverkstad. Rådfråga din
återförsäljare.
Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon: 0200-
88 55 88.
Jula AB, Box 363, 532 24 SKARA
www.jula.se

NORSK
8
NORSK
Les nøye gjennom bruksanvisningen før produktet tas i bruk!
BESKRIVELSE
A. Hovedbenk
B. Monteringsarmer med låsehåndtak
C. Materialstøtteskinner
D. Bærehåndtak
E. Låseknapp for ben
F. Koblingspanel med strømbryter
G. Oppbevaringsrom
H. Skrustikke
I. Låsratt til forlengingsskinne
J. Låseratt
K. Sammenleggbare ben
L. Materialstopper
TEKNISKE DATA
Lengde hovedbenk
1500 mm
Lengde monteringsarm
500 mm
Justeringslengde skrustikke
350 mm
Lengde støtteskinner
500 mm
Maks bredde mellom støtteruller
2780 mm
Bredde materialstøtteskinner
360 mm
Maks høydejustering på
materialstøtte
40 mm
Høyde fra gulv til overkant på
justeringsarmer
760 mm
Høyde sagbenk sammenlagt
200 mm
Vekt
29,5 kg
TILBEHØR
STANDARDUTSTYR
EKSTRAUTSTYR
2 materialstøtteskinner
Ekstra monteringsarmer
2 monteringsarmer
Ekstra skrustikker
1 skrustikke

NORSK
9
Figur 1. Standardutstyr
Figur 2. Ekstrautstyr
MONTERING
Sagbenken er nesten ferdigmontert ved levering. Det eneste du trenger å gjøre, er å montere håndtakene
og materialstøtteskinnene i henhold til følgende:
1. Slå først opp sagbenken ved å trykke inn låseknappene på bena og slå dem ut, se figur 3.
2. Monteringsarmene monteres på benken ved å føre låsehåndtaket oppover og spenne fast armene
over benken. Hekt først fast den bakre delen, senk deretter den fremre delen og slipp
låsehåndtaket, se figur 4, 5 og 6.
Figur 3
Figur 4
Figur 5
Figur 6
3. Juster de to materialstøtteskinnene i høyden ved hjelp av låserattene, se figur 7 og 8.

NORSK
10
Figur 7
Figur 8
Bruk av materialstøtteskinnene på hovedbenken
Materialstøtten kan også brukes på hovedbenken for å støtte kortere arbeidsemner. For dette kan støtten
fjernes fra de ytre holderstagene, se figur 9. Hvis det er bruk for mer enn én støtte, kan det bestilles en
ekstra monteringsarm og en ekstra skrustikke som ekstrautstyr.
Figur 9
Figur 10
Montering av verktøy på sagbenken
Du kan bruke en rekke ulike verktøy/maskiner på sagbenken ved å montere dem på monteringsarmen(e),
se figur 10, 11 og 12.
Figur 11
Figur 12
Separat bruk av verktøy
Hvis du har montert et verktøy på monteringsarmene, kan du bruke verktøyet separat fra sagbenken
siden armene har praktiske, integrerte støtter og ikke behøver å fjernes, se figur 13.
Bruk av materialstopperen
Materialstøtten har integrerte stoppere som kan brukes ved saging av bord med samme lengde. Still
ganske enkelt inn ønsket lengde og før stopperen til den øvre posisjonen, se figur 14, 15 og 16.

NORSK
11
Figur 13
Figur 14
Figur 15
Figur 16
Skrustikke
Sagbenken har en skrustikke som standardutstyr som kan brukes med ulike verktøy og maskiner, se figur
17. En ekstra skrustikke kan bestilles for bruk med større arbeidsemner.
Koblingspanel
Sagbenken har et koblingspanel med strømbryter for praktisk tilkobling av alle maskiner, se figur 18.
Figur 17
Figur 18
Oppbevaringsrom
Sagbenken har et oppbevaringsrom, se figur 19, for mindre gjenstander som penner, måleband osv. Vær
oppmerksom på at disse gjenstandene ikke følger med som standardutstyr.
Figur 19

NORSK
12
Maskiner som kan monteres på sagbenken
Sagbenken kan brukes med en rekke ulike verktøy og maskiner, se figur 20-23. Dette gjør det mulig å
bygge opp et komplett verksted for de fleste arbeider på trematerialer.
Figur 20
Figur 21
Figur 22
Figur 23
Obs! Ikke bruk sagbenken hvis strømkabelen eller støpsel er skadet. Av sikkerhetsmessige grunner skal
disse delene kun skiftes ut eller repareres av et autorisert serviceverksted. Rådfør deg med forhandleren.
Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon:
67 90 01 34.
Jula Norge AS, Solheimsveien 6-8, 1471 LØRENSKOG
www.jula.no

POLSKI
13
POLSKI
Przed użyciem produktu uważnie przeczytaj instrukcję obsługi!
OPIS
A. Łoże środkowe
B. Wsporniki montażowe z blokowanymi
uchwytami
C. Wsporniki materiału
D. Uchwyt do przenoszenia
E. Przycisk blokowania podpór
F. Tablica rozdzielcza z przełącznikiem
G. Pojemnik podręczny
H. Imadło
I. Pokrętło blokujące szynę przedłużeniową
J. Pokrętło blokujące
K. Podpory składane
L. Ogranicznik materiału
DANE TECHNICZNE
Długość łoża centralnego
1500 mm
Długość wspornika
montażowego
500 mm
Długość regulacji imadła
350 mm
Długość szyn podporowych
500 mm
Całkowita dostępna szerokość
pomiędzy rolkami oporowymi
2780 mm
Szerokość szyn podporowych
materiału
360 mm
Całkowity zakres regulacji
wysokości podparcia materiału
40 mm
Wysokość od podłogi do górnej
krawędzi wsporników
regulacyjnych
760 mm
Wysokość stołu po złożeniu
200 mm
Masa
29,5 kg
AKCESORIA
AKCESORIA STANDARDOWE
AKCESORIA DODATKOWE
2 szyny podporowe materiału
Dodatkowe wsporniki montażowe
2 wsporniki montażowe
Dodatkowe imadło
1 imadło

POLSKI
14
Rysunek 1 Akcesoria standardowe
Rysunek 2 Akcesoria dodatkowe
MONTAŻ
Stół do cięcia jest niemal gotowy do użytku w momencie dostawy. Jedyne, co musisz zrobić, to
zamontować uchwyty oraz szyny podporowe materiału zgodnie z następującymi wskazówkami.
1. Najpierw podnieś stół, wciskając przyciski blokady podpór, i rozłóż podpory, patrz: rys. 3.
2. Wsporniki montażowe należy zamontować na łożu poprzez podniesienie uchwytów blokujących i
zamocowanie wsporników nad łożem. Najpierw zahacz tylną część, następnie opuścić przednią
część i zwolnij uchwyt blokujący, patrz: rys. 4, 5 i 6.
Rysunek 3
Rysunek 4
Rysunek 5
Rysunek 6
3. Za pomocą pokręteł blokujących wyreguluj wysokość obydwóch szyn podporowych materiału,
patrz: rys. 7 i 8.

POLSKI
15
Rysunek 7
Rysunek 8
Sposób użycia szyn podporowych materiału w obszarze łoża centralnego
Podpory materiałowe można również stosować na łożu centralnym dla podparcia krótszych obrabianych
przedmiotów. W tym celu można odłączyć podpory od zewnętrznych uchwytów, patrz rys. 9. W razie
zapotrzebowania na więcej niż jedną podpórkę w ramach akcesoriów dodatkowych można zamówić
dodatkowe ramię montażowe oraz dodatkowe imadło.
Rysunek 9
Rysunek 10
Montaż narzędzi na stole do cięcia
Szereg różnych narzędzi/urządzeń może być używany wraz ze stołem po zamontowaniu ich na
wspornikach montażowych, patrz. rys. 10, 11 i 12.
Rysunek 11
Rysunek 12
Oddzielne wykorzystanie narzędzia
Po zamontowaniu narzędzia na wspornikach montażowych możesz używać go oddzielnie, ponieważ
wsporniki są wyposażone w praktyczne, wbudowane podpory i nie wymagają zdejmowania, patrz: rys.
13.

POLSKI
16
Sposób użycia ogranicznika materiału
Podpory materiałowe wyposażone są we wbudowane ograniczniki, które można wykorzystać podczas
cięcia desek o tej samej długości. Ustaw je po prostu na żądaną długość i podnieść ograniczniki do
górnej pozycji, patrz: rys. 14, 15 i 16.
Rysunek 13
Rysunek 14
Rysunek 15
Rysunek 16
Imadło
Stół do cięcia jest wyposażony w imadło jako akcesorium standardowe, które można wykorzystywać z
różnymi narzędziami, patrz: rys. 17. W przypadku obróbki większych elementów można zamówić
dodatkowe imadło.
Tablica rozdzielcza
Stół do cięcia wyposażony jest w tablicę rozdzielczą z przełącznikiem umożliwiającym praktyczne
podłączenie wszystkich urządzeń, patrz: rys. 18.
Rysunek 17
Rysunek 18
Pojemnik podręczny
Stół do cięcia posiada pojemnik podręczny, patrz: rys. 19, umożliwiający przechowywanie mniejszych
przedmiotów, takich jak: ołówki, taśmy do mierzenia itp. Zwróć uwagę, że przedmioty te nie są
dostarczone jako standardowe akcesoria.

POLSKI
17
Rysunek 19
Urządzenia, które można zamontować na stole do cięcia
Twój stół do cięcia możesz wykorzystać z wieloma różnymi narzędziami, patrz: rys. 20–23, co daje
możliwość stworzenia kompletnie wyposażonego warsztatu, wykonującego większość prac w drewnie.
Rysunek 20
Rysunek 21
Rysunek 22
Rysunek 23
Uwaga! Nie używaj stołu do cięcia, jeżeli kable sieciowe lub wtyczki są w jakikolwiek sposób
uszkodzone. Ze względów bezpieczeństwa elementy te mogą być naprawiane/wymieniane wyłącznie w
autoryzowanym warsztacie serwisowym. Zasięgnij porady swojego sprzedawcy.
Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie
z naszym działem obsługi klienta pod numerem: 801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl

ENGLISH
18
ENGLISH
Read the Operating Instructions carefully before use!
DESCRIPTION
A. Central bed
B. Mounting arms with locking handle
C. Material support rails
D. Carrying handle
E. Lock button for legs
F. Connection panel with switch
G. Storage area
H. Vice
I. Lock knob for extension rail
J. Lock knob
K. Folding legs
L. Material stop
TECHNICAL DATA
Length central bed
1500 mm
Length mounting arm
500 mm
Adjustment range vice
350 mm
Length support rails
500 mm
Total available width between
support rollers
2780 mm
Width material support rails
360 mm
Total height adjustment in
material support
40 mm
Height from floor to upper edge of
adjustment arms
760 mm
Height saw bench folded
200 mm
Weight
29.5 kg
ACCESSORIES
STANDARD ACCESSORIES
EXTRA ACCESSORIES
2 material support rails
Additional mounting arms
2 mounting arms
Additional vice
1 vice

ENGLISH
19
Figure 1 Standard accessories
Figure 2 Extra accessories
ASSEMBLY
The saw bench is almost ready-assembled on delivery. All you need to do is install the handle and the
material support rails as follows:
1. First set the saw bench up by pressing the leg's lock buttons and folding out the legs, see figure 3.
2. The mounting arms are installed on the bed by moving the lock handle upwards and tensioning the
arms above the bed. First hook the rear section into place, then lower the front section and release
the locking handle, see figures 4, 5 and 6.
Figure 3
Figure 4
Figure 5
Figure 6
3. Adjust the two material support rails for height using the lock knobs, see figures 7 and 8.

ENGLISH
20
Figure 7
Figure 8
Using the material support rails on the central bed
The material support can also be used on the central bed to support shorter workpieces. For this the
supports can be removed from the outer holders, see figure 9. If more than one arm is required an
additional mounting arm and an extra vice can be ordered as extra accessories.
Figure 9
Figure 10
Mounting the tool on the saw bench
You can use a number of different tools/machines on the saw bench by mounting them on the mounting
arms, see figures 10, 11 and 12.
Figure 11
Figure 12
Separate use of tools
If you have mounted a tool on the mounting arms you can use the tool independently of the saw bench
because the arms have practical, integrated supports and do not need to be removed, see figure 13.
Using the material stop
The material support has an integrated stop that can be used when sawing boards of the same length.
Set the required length and move the stop to the upper position, see figures 14, 15 and 16.
