SÄKERHETSFÖRESKRIFTER
Läs bruksanvisningen noggrant innan användning!
•Följ alltid de grundläggande säkerhetsåtgärderna när du använder elektriska verktyg, för att minska
risken för brand, elolycksfall eller personskada. Läs alla anvisningar innan du börjar använda
verktyget och spara anvisningarna för framtida bruk.
•Håll arbetsområdet rent. Belamrade arbetsområden och arbetsbänkar kan leda till olyckor.
•Beakta miljön vid arbetsstället. Arbetsområdet ska vara väl upplyst.
•Utsätt inte verktyget för regn. Använd inte verktyget i fuktiga eller våta utrymmen. Arbetsområdet
ska vara väl upplyst.
•Använd inte verktyget där det finns brännbara vätskor eller gaser.
•Undvik kroppskontakt med jordade ytor, som rör, radiator, spis, kylskåp eller liknande.
•Håll andra personer borta från arbetsområdet. Låt inte andra personer, särskilt barn, vara med
under arbetet och röra vid verktyget eller sladden. Håll dem borta från arbetsområdet.
•Förvara verktyget i låst utrymme när det inte används.
•När verktyget inte används ska förvaras i låst utrymme som är oåtkomligt för barn.
•Tvinga inte verktyget. Verktyget fungerar bättre och säkrare med det varvtal det är avsett för.
•Använd rätt verktyg. Tvinga inte små verktyg att utföra ett kraftigt verktygs jobb. Använd inte
verktyg för ändamål de inte är avsedda för (använd till exempel inte en cirkelsåg för att kapa
trädgrenar).
•Klä dig lämpligt. Använd inte löst sittande kläder eller smycken som kan fastna i rörliga delar. Vi
rekommenderar halkfria skor när du arbetar utomhus. Använd hårskydd om du har långt hår.
•Använd säkerhetsglasögon. Använd ansikts- eller dammskydd om arbetet dammar.
•Anslut dammutsuganordning. Om det finns utrustning för dammutsug och -uppsamling ska dessa
anslutas och användas korrekt.
•Akta sladden. Dra inte i sladden för att dra ut kontakten. Dra ut sladden genom att ta tag i
kontakten. Skydda sladden från värme, olja och skarpa kanter.
•Säkra arbetsstycket. Använd klämmor eller skruvstycke om så är möjligt. Det är säkrare än att
använda händerna.
•Sträck dig inte för långt. Ha hela tiden säkert fotfäste och god balans.
•Underhåll och vårda verktyget. Håll skärverktyg skarpa och rena för bättre och säkrare arbete. Följ
anvisningarna gällande smörjning och byte av tillbehör. Kontrollera sladdar och kontakter med
jämna mellanrum. Låt ett godkänt serviceställe reparera dem om de är trasiga. Kontrollera
förlängningssladdar med jämna mellanrum och byt om de är skadade. Håll handtagen rena och fria
från olja och fett.
•Dra ut sladden. Dra alltid ut sladden före service och före byte av tillbehör som blad, bits eller
skiva.
•Avlägsna ställnycklar och liknande. Ta för vana att alltid kontrollera att alla ställnycklar och liknande
avlägsnats från verktyget innan du slår på det.
•Undvik oavsiktlig start.
•Kontrollera att strömbrytaren är i frånslaget läge innan du sätter i sladden.
•Använd förlängningssladdar för utomhusbruk. Om verktyget används utomhus ska du endast
använda förlängningssladd som är godkänd och märkt för utomhusbruk.
•Var uppmärksam på vad du gör. Använd sunt förnuft och använd aldrig elverktyg när du är trött
eller påverkad av alkohol eller droger.
•Kontrollera skadade delar. Om någon del är skadad ska den kontrolleras omsorgsfullt innan du
använder verktyget, för att försäkra dig om att det kommer att fungera som det ska. Kontrollera att
rörliga delar rör sig korrekt och utan hinder, att fasta delar sitter ordentligt, att inga delar är trasiga
samt att inga andra faktorer föreligger som kan påverka funktionen. Skydd eller andra delar som är
skadade ska repareras eller bytas ut vid godkänt serviceställe, om inte annat anges i denna
handbok. Låt godkänt serviceställe byta ut strömbrytaren om den är defekt. Använd inte verktyget
om det inte går att slå av och på med strömbrytaren.
•Användning av andra tillbehör eller annan tillsatsutrustning än vad som rekommenderas i den här
handboken kan medföra risk för personskada.
•Låt endast behörig personal reparera verktyget.
•Detta elverktyg är tillverkat i enlighet med relevanta säkerhetskrav. Reparation ska endast utföras
av behörig personal och med originalreservdelar, eftersom användaren annars kan utsättas för
avsevärd fara.

SVENSKA
5
•Stäng av maskinen omedelbart om den inte fungerar som den ska, vid rök eller onormala ljud.
•Bär alltid hörselskydd när du arbetar med maskinen.
•Kontrollera att maskinen är avstängd innan du sätter i kontakten i uttaget, för att undvika oavsiktlig
start av maskinen.
•Under inställning av maskinen och innan du utför något arbete med den måste du dra ut kontakten
ur nätuttaget!
TEKNISKA DATA
Märkspänning
230 V /50 Hz
Effekt
110 W
Varvtal, obelastad
5300 v/min
Diameter, slipsten
100 mm
Klingdiameter
90-400 mm
LwA
82 dB(A), K=3 dB(A)
LpA
69 dB(A) , K=3 dB(A)
Vikt
5,4 kg
Använd alltid hörselskydd!
Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan
användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.
VARNING!
Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet
beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda
användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla
delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver
igångsättningstiden).
BESKRIVNING

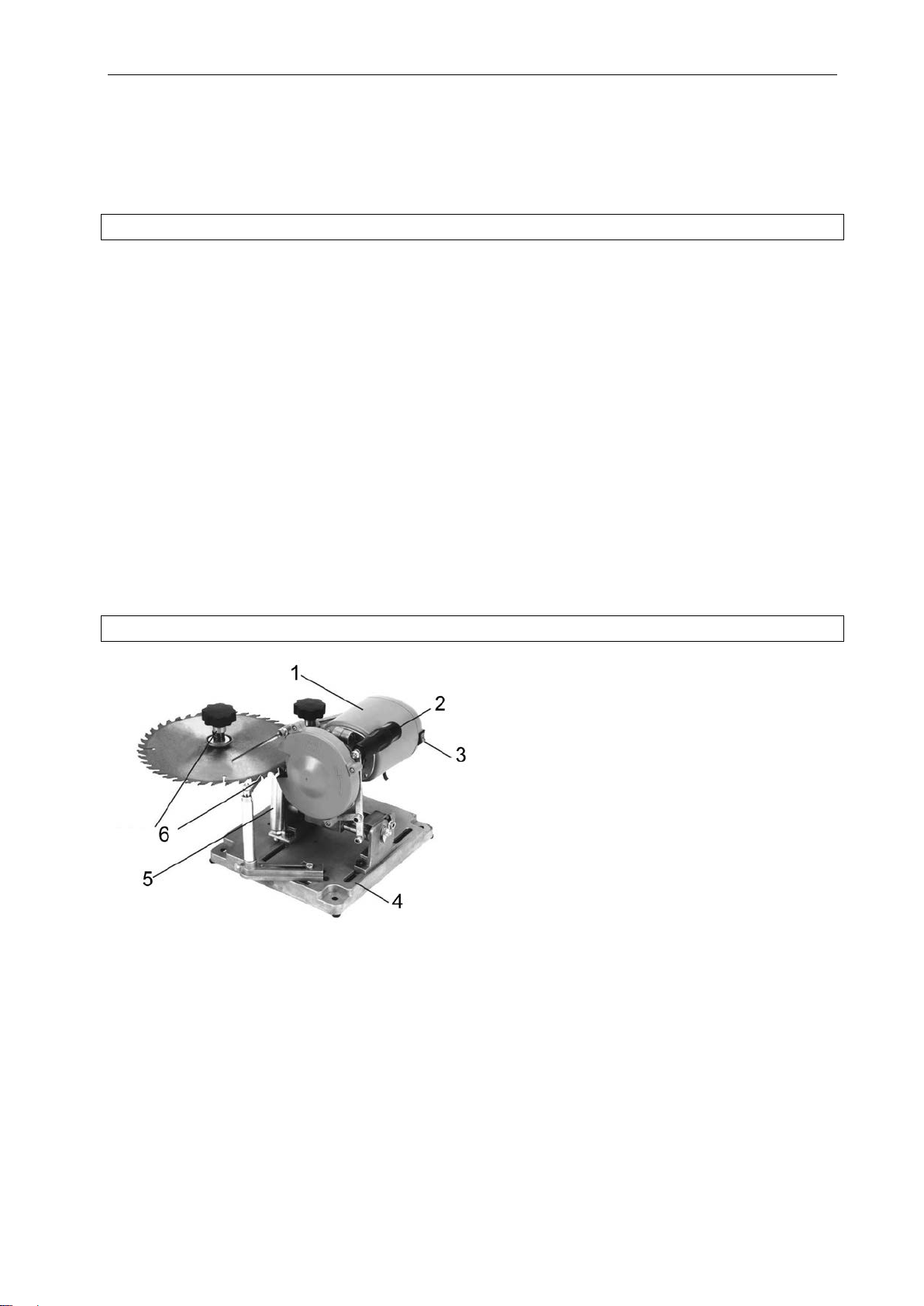

1. Motor
2. Spak
3. Strömbrytare
4. Basplatta
5. Klingstöd
6. Klingfäste

SVENSKA
6
HANDHAVANDE
Inställning av maskinen
Ta bort skruven, alla brickor, fjädern och centreringsstycket från klinghållaren. Placera den klinga som
ska slipas på bandet och montera delarna enligt bilden nedan.

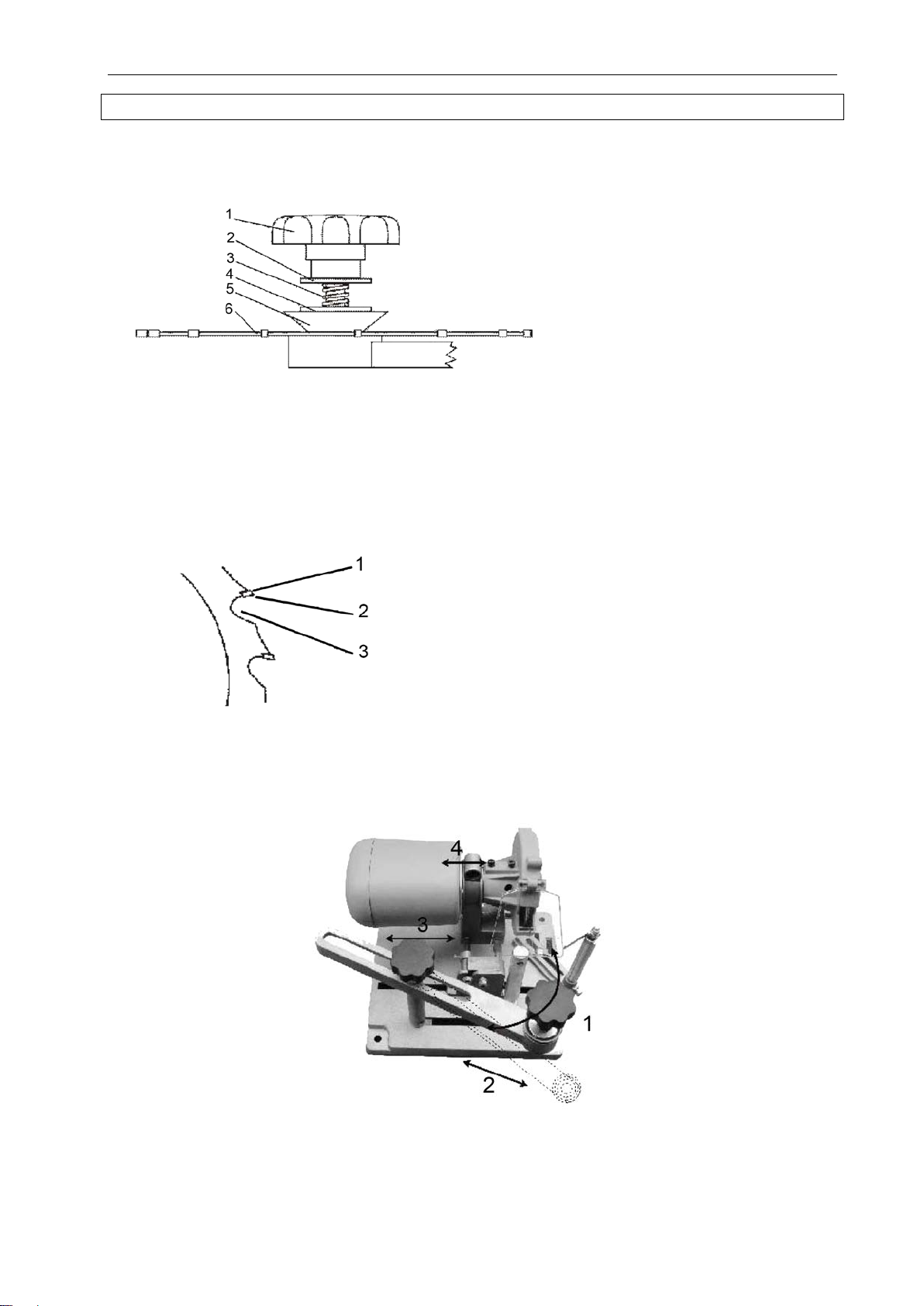

1. Fästskruv
2. Bricka
3. Fjäder
4. Bricka
5. Centreringsstycke
6. Klinga
Sågklingan ska centreras men inte låsas med fästskruven. Dra åt skruven bara så mycket som behövs
för att hålla klingan på plats. Den ska fortfarande kunna rotera. Kontrollera att centreringsstycket inte
lutar.
Justering av sågklingan
Sågklingans placering ska justeras efter slipstenen. Beroende på om du vill slipa framsidan eller baksidan
av tanden måste sågklingan justeras enligt följande bilder. Den yta som ska slipas ska vara parallell med
motsvarande sida av slipstenen.
1. Tandens baksida
2. Tandens framsida
3. Tandbotten
Klinghållarens svängarm och motorblockets placering måste ställas in efter klingans storlek. Lossa
muttern, dra ut armen (2) och sväng den (1). Spindeln som armen är fäst i kan även flyttas i spåret i
basplattan (3). Det gör att maskinen kan justeras efter alla klingdiametrar mellan 90 och 400 Mm.
Motorblocket kan också röras framåt och bakåt på basplattan (4), vilket behövs för större klingdiametrar.
Dessa justeringsmöjligheter gör att du alltid kan placera sågklingan i rätt position relativt slipstenen.
Under slipningen förs stenen fram och tillbaka med manöverspaken. Därför måste spaken fällas upp när
du justerar till rätt läge, så att slipstenen kan gå i ingrepp i tandens botten.

SVENSKA
7
Justeringsexempel för olika klingdiametrar
•90 mm klinga, motorn flyttad bakåt.
•230 mm klinga, motorn framflyttad för att undvika kollision med armen, se bild.
•400 mm klinga, framflyttad motor, armen måste justeras så att muttern inte kolliderar med klingan,
se bild.

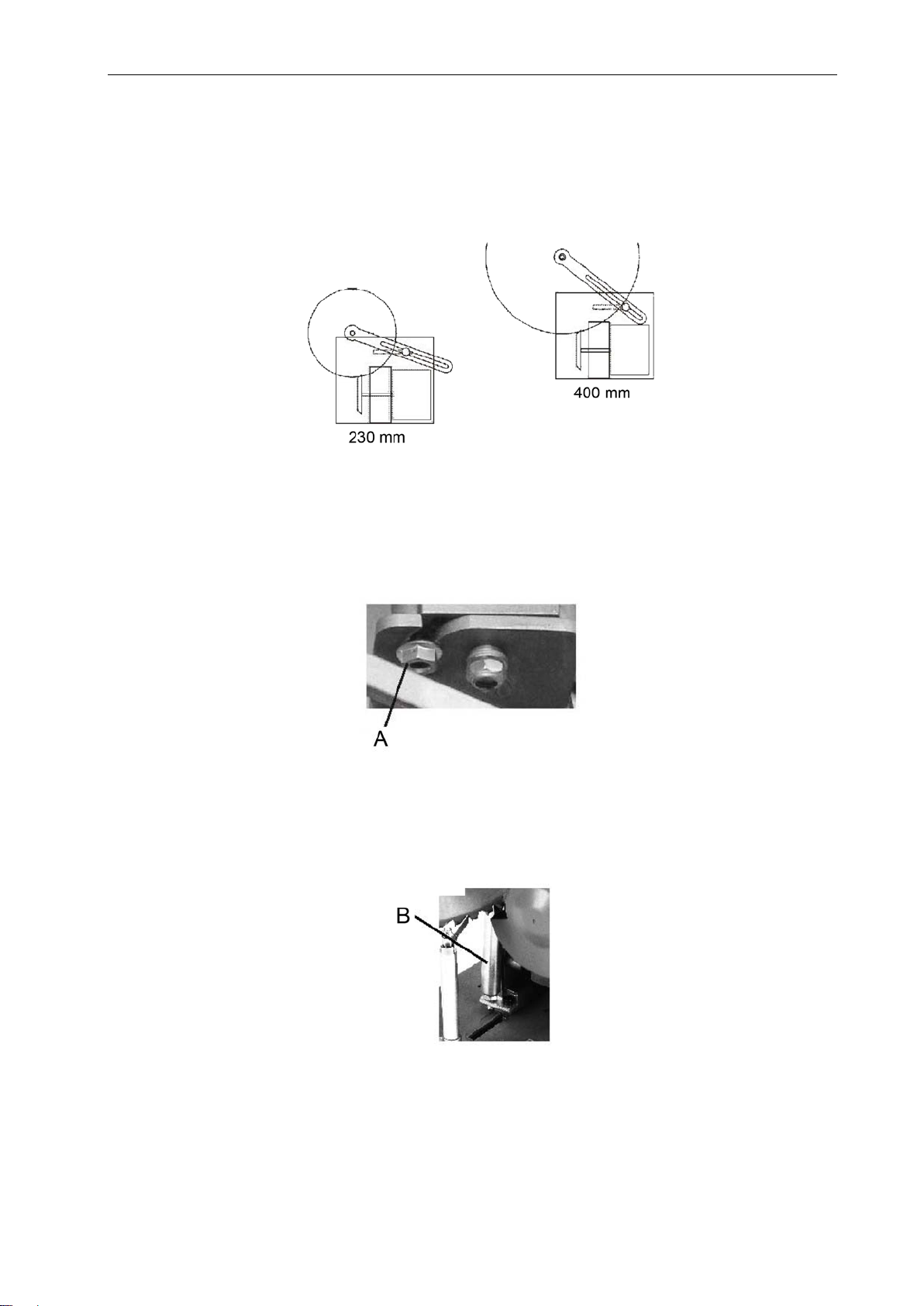

Djupmått
Efter att du justerat till rätt position för arm, motor och klinga måste djupmåttet justeras. För att justera
djupmåttet (A) placerar du slipstenen i tandens botten så att tandens framsida kan slipas helt. Slipstenen
får inte röra vid tandens botten, det måste finnas några mm frigång. Lås djupmåttet i rätt läge genom att
dra åt fästskruven.
Klingstöd
För bättre stabilitet och korrekt placering måste klingstödet (B) placeras så nära slipstenen som möjligt,
så att klingan vilar mot det.
Klingor med skränkta tänder

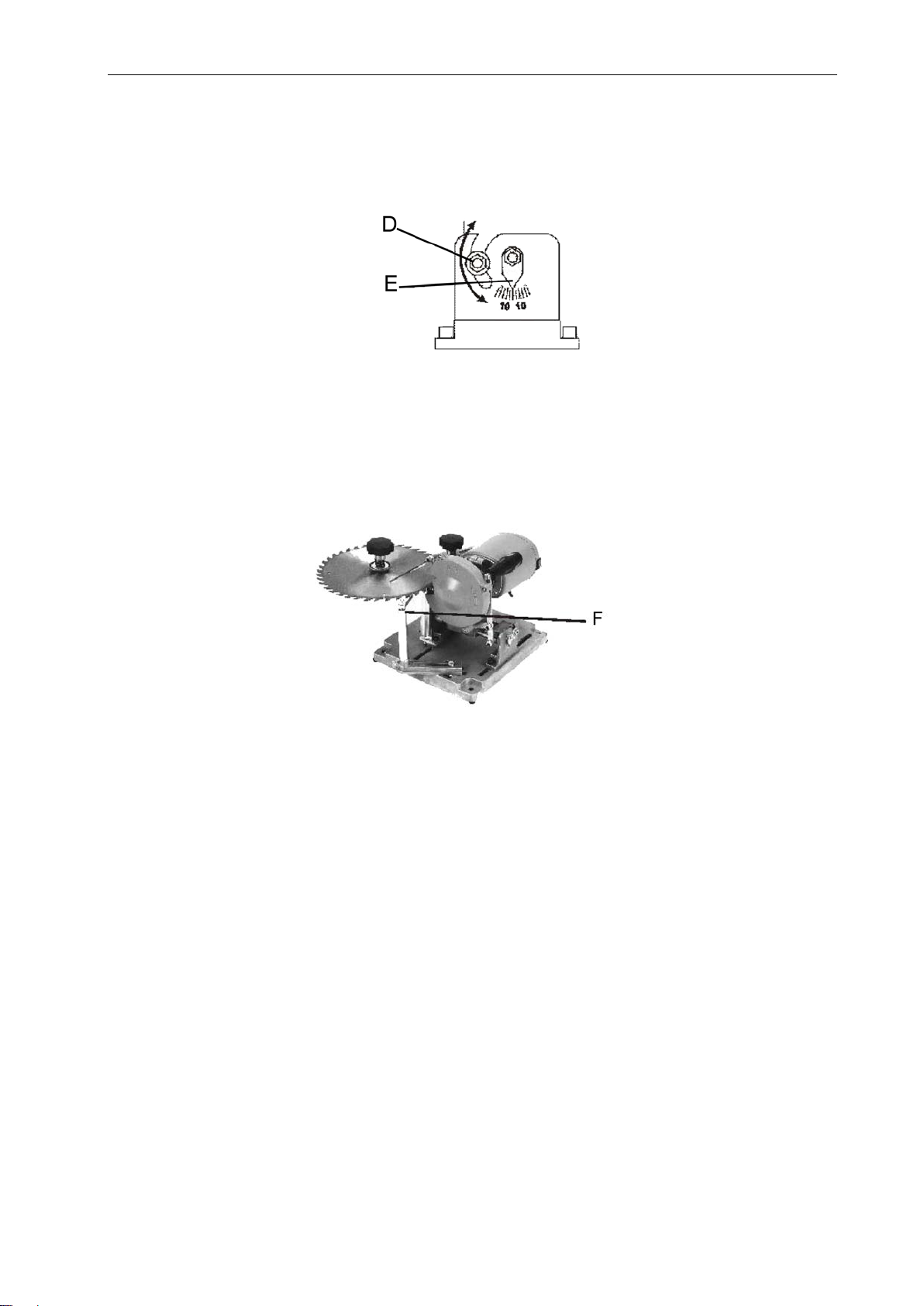

För klingor med skränkta tänder kan motorn lutas med fästmuttern (D). Lossa fästmuttrarna på vardera
sidan av motorhållaren och ställ in rätt vinkel (E). Motorhållaren kan lutas upp till cirka 25° i båda
riktningarna.

SVENSKA
8
Ibland går det inte att ställa in önskad vinkel, eftersom motorn kommer att röra vid basplattan vid stora
vinklar. I så fall vrider du motorblocket 180° i hållaren (lossa klämskruven vid motorfästet).
Slipning av cirkelsågsklingor
När du är klar med alla inställningar placerar du låsstiftet (F) så att det trycker lätt mot klingan (se bild
nedan).
Starta maskinen för att påbörja slipningen och använd spaken för att röra slipstenen mot tänderna tills
den har nått det inställda djupmåttet.
Dra tillbaka slipstenen och lås (med hjälp av spaken) och vrid klingan för att slipa nästa tand. Upprepa
tills alla tänder har slipats. Vid skränkta tänder slipar du bara varannan tand, sedan byter du vinkel och
slipar resten av tänderna.
När du slipar tandens baksida justerar du slipstenen enligt anvisningarna under Justering av
sågklingan.UNDERHÅLL
OBS! Dra alltid ut kontakten ur nätuttaget innan du utför något arbete på maskinen.
•Håll maskinen ren och torr. Rengör maskinen med en torr eller lätt fuktad (inte våt) trasa.
•Använd inte starka eller brännbara rengöringsmedel, som bensin, tinner, terpentin eller liknande.
•Rörliga delar ska smörjas med jämna mellanrum.
•Motorn är underhållsfri.
•Kontrollera att alla ventilationshål är rena och öppna, för att inte maskinen ska överhettas.

NORSK
9
NORSK
SIKKERHETSFORSKRIFTER
Les bruksanvisningen nøye før bruk!
•Følg alltid grunnleggende sikkerhetsregler når du bruker elektrisk verktøy for å redusere risikoen
for brann, elektrisk støt eller personskade.
•Les alle anvisninger før du tar i bruk verktøyet og ta vare på anvisningene for fremtidig bruk.
•Hold arbeidsområdet rent. Rotete arbeidsområder og -benker kan føre til ulykker.
•Ta hensyn til forholdene på arbeidsstedet. Arbeidsområdet må være godt opplyst.
•Ikke utsett verktøyet for regn. Ikke bruk verktøyet på fuktige eller våte steder.
•Ikke bruk verktøyet på steder hvor det finnes brennbare væsker eller gasser.
•Unngå kroppskontakt med jordede flater som rør, radiatorer, komfyrer, kjøleskap eller lignende.
•Hold andre personer unna arbeidsområdet. Ikke la andre personer, særlig barn, være til stede
under arbeidet eller røre verktøyet eller ledningen. Hold dem unna arbeidsområdet.
•Oppbevar verktøyet innelåst når det ikke er i bruk.
•Når verktøyet ikke er i bruk, skal det oppbevares innelåst og utilgjengelig for barn.
•Verktøyet skal ikke overbelastes. Verktøyet fungerer bedre og sikrere med det turtallet det er
beregnet for.
•Bruk riktig verktøy. Ikke bruk små verktøy til å utføre en jobb beregnet på et kraftigere verktøy. Ikke
bruk verktøy til formål de ikke er beregnet for (bruk for eksempel ikke en sirkelsag til å kappe
kvister).
•Bruk passende arbeidstøy. Ikke bruk løst sittende klær eller smykker som kan sette seg fast i
bevegelige deler. Vi anbefaler sklisikre sko når du arbeider utendørs. Bruk hårbeskyttelse hvis du
har langt hår.
•Bruk vernebriller. Bruk ansikts- eller støvbeskyttelse om arbeidet genererer mye støv.
•Koble til støvutsugingsinnretning. Hvis det finnes innretning for støvutsuging og –oppsamling, skal
dette tilkobles og benyttes på en korrekt måte.
•Vær forsiktig med ledningen. Ikke trekk i ledningen når du skal trekke ut støpselet. Trekk ut
ledningen ved å ta tak i støpselet. Beskytt ledningen mot varme, olje og skarpe kanter.
•Sikre arbeidsemnet. Bruk klemmer eller en skrustikke om mulig. Det er sikrere enn å bruke
hendene.
•Ikke strekk deg for mye. Ha hele tiden godt fotfeste og god balanse.
•Vedlikehold og ta vare på verktøyet. Hold skjæreverktøy skarpe og rene for bedre og sikrere ytelse.
Følg anvisningene for smøring og bytte av tilbehør. Kontroller ledninger og støpsler med jevne
mellomrom. La et godkjent servicested reparere dem om de er defekte. Kontroller skjøteledninger
med jevne mellomrom, og skift dem ut om de er skadet. Hold håndtakene rene og frie for olje og
fett.
•Trekk ut ledningen. Trekk alltid ut ledningen før service og før bytte av tilbehør som blad, bits eller
skive.
•Ta av skrunøkler og lignende. Kontroller alltid at alle skrunøkler og lignende er fjernet fra verktøyet
før du slår det på.
•Unngå utilsiktet start. Kontroller at strømbryteren er i avslått posisjon før du kobler til ledningen.
•Bruk skjøteledninger beregnet på utendørs bruk. Hvis verktøyet brukes utendørs, skal du kun
bruke skjøteledninger som er godkjent og merket for utendørs bruk.
•Vær oppmerksom. Vær oppmerksom på hva du gjør. Bruk sunn fornuft, og bruk aldri el-verktøy når
du er trøtt eller påvirket av alkohol eller rusmidler.
•Kontroller deler som er skadet. Hvis en del er skadet, skal den kontrolleres nøye før du bruker
verktøyet for å være sikker på at det kommer til å fungere som det skal. Kontroller at bevegelige
deler beveger seg som de skal og uten hindringer, at faste deler sitter ordentlig på plass, at ingen
deler er defekte samt at det ikke foreligger andre faktorer som kan påvirke funksjonen. Beskyttelse
eller andre deler som er skadet, skal repareres eller byttes av godkjent servicested hvis ikke annet
angis i denne håndboken. La et godkjent servicested bytte ut strømbryteren om den er defekt. Ikke
bruk verktøyet om det ikke går an å slå det av og på med strømbryteren.
•Bruk av annet tilbehør eller annet tilleggsutstyr enn det som anbefales i denne håndboken, kan
medføre risiko for personskade.
•La kun autorisert personell reparere verktøyet.
•Dette el-verktøy er produsert i samsvar med relevante sikkerhetskrav. Reparasjon skal kun utføres
av autorisert personell og med originale reservedeler, siden brukeren ellers kan utsettes for
betydelig fare.

NORSK
10
•Slå av maskinen umiddelbart hvis den ikke fungerer som den skal, ved røykutvikling eller unormale
lyder.
•Bruk alltid hørselsvern når du arbeider med maskinen.
•Kontroller at maskinen er slått av før du setter støpselet i uttaket for å unngå utilsiktet start av
maskinen.
•Under innstilling av maskinen og før du utfører noe arbeid på den, må du koble støpselet fra
nettuttaket!
TEKNISKE DATA
Merkespenning
230 V /50 Hz
Effekt
110 W
Turtall, ubelastet
5300 o/min
Slipesteinsdiameter
100 mm
Bladdiameter
90-400 mm
LwA
82 dB(A), K=3 dB(A)
LpA
69 dB(A) , K=3 dB(A)
Vekt
5,4 kg
Bruk alltid hørselsvern!
Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å
sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.
ADVARSEL!
Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdien, avhengig
av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte
brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold (som tar hensyn til alle
delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres på tomgang, utover
igangsettingstiden).

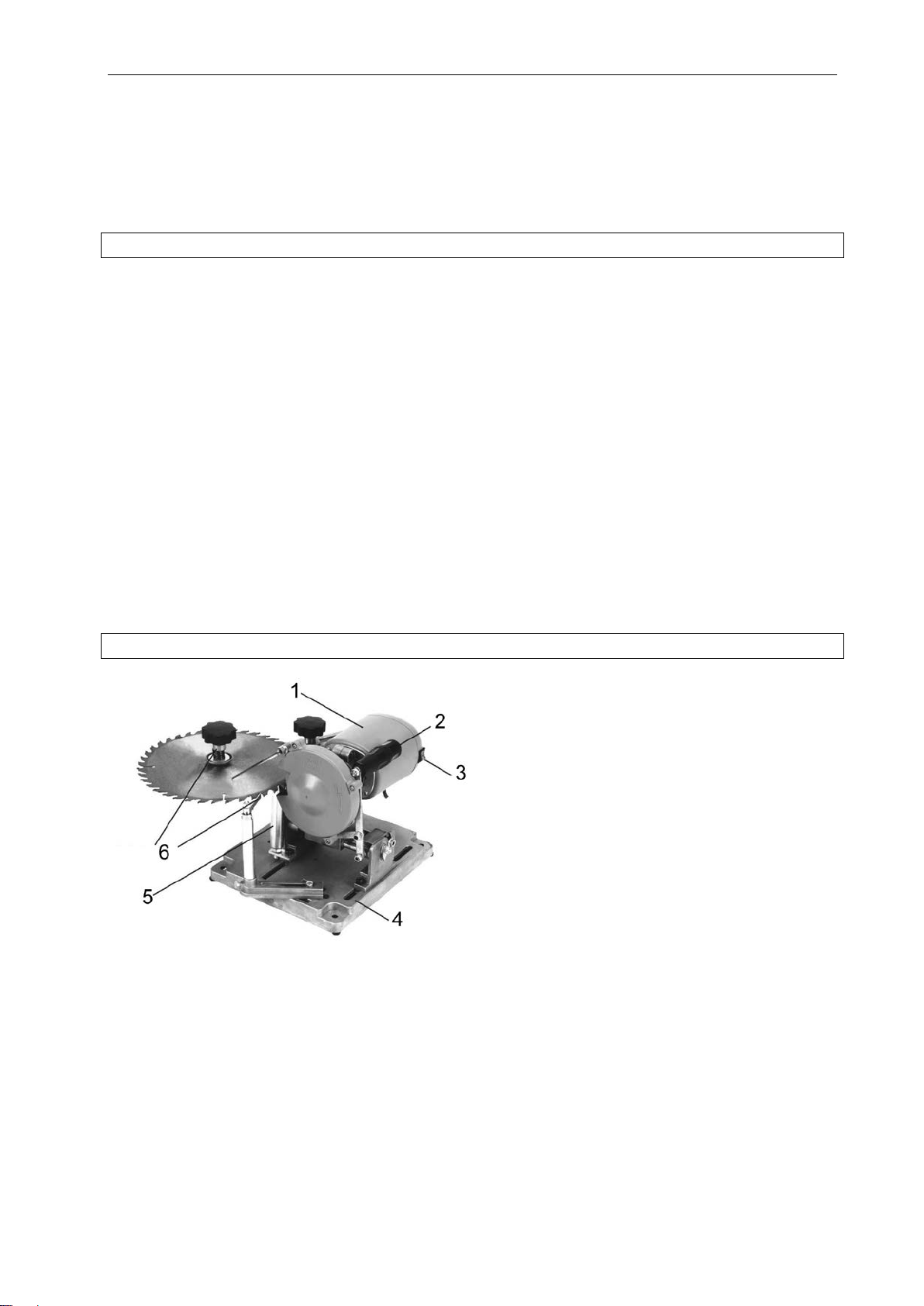

BESKRIVELSE
1. Motor
2. Spak
3. Av/På-bryter
4. Underlag
5. Bladstøtte
6. Bladfeste

NORSK
11
BRUK
Innstilling av maskinen
Ta bort skruen, alle skiver, fjær og sentreringsstykket fra bladholderen. Plasser det bladet som skal
slipes, på båndet og monter delene i henhold til figuren nedenfor.
1. Festeskrue
2. Skive
3. Fjær
4. Skive
5. Sentreringsstykke
6. Blad
Sagbladet skal sentreres, men ikke låses med festeskruen. Trekk til skruen bare så mye som er
nødvendig for å holde bladet på plass. Det skal fortsatt kunne rotere. Kontroller at sentreringsstykket ikke
er skjevt.
Justering av sagbladet
Sagbladets plassering skal justeres etter slipesteinen. Avhengig av om du vil slipe for- eller baksiden av
tannen, må sagbladet justeres i henhold til følgende illustrasjoner. Den flaten som skal slipes, skal være
parallell med tilsvarende side av slipesteinen.
1. Tannens bakside
2. Tannens forside
3. Tannbunnen
Bladholderens svingarm og motorblokkens plassering må stilles inn etter størrelsen på bladet. Løsne
mutteren, trekk ut armen (2) og sving den (1). Spindelen som armen er festet i, kan også flyttes i sporet i
underlaget (3). Dette gjør at maskinen kan justeres etter alle bladdiametre mellom 90 og 400 Mm.
Motorblokken kan også beveges fremover og bakover på underlaget (4) noe som er nødvendig for større
bladdiametre.
Disse justeringsmulighetene gjør at du alltid kan plassere sagbladet i rett posisjon i forhold til slipesteinen.
Ved sliping føres steinen frem og tilbake med betjeningsspaken. Derfor må spaken felles opp når du
justerer for rett posisjon, slik at slipesteinen kan låses i tannens bunn.

NORSK
12
Justeringseksempler for ulike bladdiametre
•90 mm blad, motor flyttet bakover.
•230 mm blad, motor flyttes fremover for å unngå kollisjon med armen.
•400 mm blad, motor flyttes frem, armen må justeres slik at ikke mutrene kolliderer med bladet.

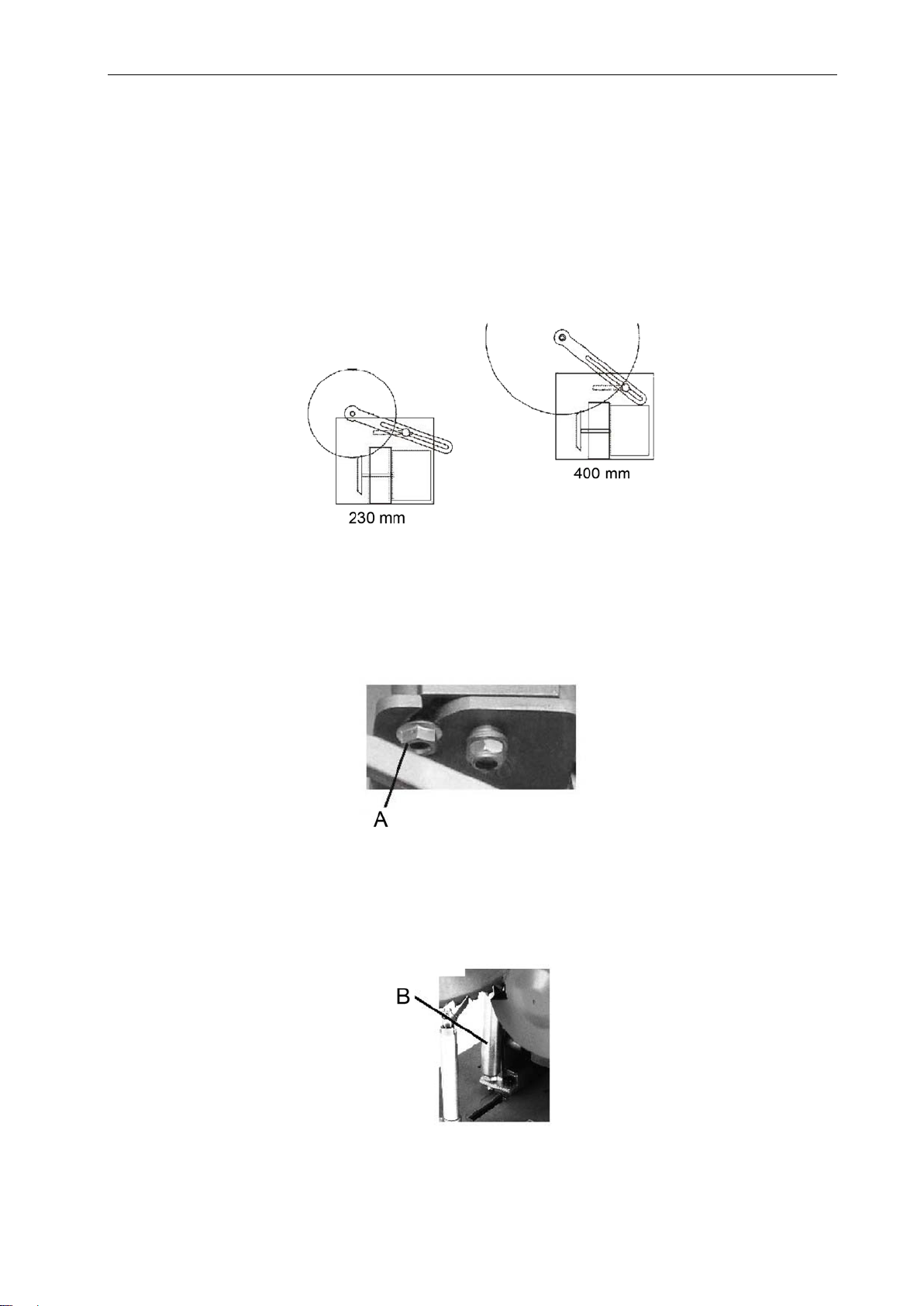

Dybdemål
Etter at du har justert til rett posisjon for arm, motor og blad, må dybden justeres. For å justere dybden (A)
plasserer du slipesteinen i tannens bunn, slik at tannens forside kan slipes helt. Slipesteinen må ikke røre
ved tannens bunn, det må være noen mm klaring. Lås dybden i rett posisjon ved å stramme festeskruen.
Bladstøtte
For bedre stabilitet og korrekt plassering må bladstøtten (B) plasseres så nær slipesteinen som mulig, slik
at bladet hviler mot den.

NORSK
13
Blad med vinklede tenner
For blad med vinklede tenner kan motoren tippes med festemutteren (D). Løsne festemutrene på hver
side av motorholderen og still inn ønsket vinkel (E). Motorholderen kan vippes opp til ca. 25° i begge
retninger.
Det kan hende at det ikke lar seg gjøre å stille inn ønsket vinkel ettersom motoren vil røre ved underlaget
ved store vinkler. I så fall vrir du motorblokken 180° i holderen (løsne klemmeskruen ved motorfestet).
Sliping av sirkelsagblad
Når du har gjort alle innstillingene, plasserer du låsestiften (F) slik at den presser lett mot bladet (se figur
under).
Slå på maskinen for å starte slipingen og bruk spaken for å bevege slipesteinen mot tennene til den har
nådd det innstilte dybdemålet.
Trekk slipesteinen tilbake og lås (ved hjelp av spaken) og vri bladet for å slipe neste tann. Gjenta til alle
tennene er slipte. Ved vinklede tenner sliper du bare annenhver tann, så bytter du vinkel og sliper resten
av tennene.
Når du sliper tannens bakside, justerer du slipesteinen i henhold til anvisningene i Justering av sagbladet.
VEDLIKEHOLD
OBS! Under innstilling av maskinen og før du utfører noe arbeid på den, må du koble støpselet fra
nettuttaket!
•Hold maskinen ren og tørr. Rengjør maskinen med en tørr eller lett fuktet (ikke våt) klut.
•Ikke bruk sterke eller brennbare rengjøringsmidler, som bensin, tynner, terpentin eller lignende.
•Bevegelige deler skal smøres med jevne mellomrom.
•Motoren er vedlikeholdsfri.
•Kontroller at alle ventilasjonsåpninger er rene og åpne for å unngå overoppheting av maskinen.

POKI
14
POKI
PRZEPISY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj instrukcję obsługi!
•Podczas pracy z elektronarzędziem zawsze przestrzegaj podstawowych zasad bezpieczeństwa
w celu zmniejszenia ryzyka pożaru, wypadku z udziałem elektryczności lub obrażeń ciała.
Przeczytaj wszystkie informacje zawarte w instrukcji, zanim rozpoczniesz pracę i zachowaj ją do
przyszłego użytku.
•Zapewnij czystość w miejscu pracy. Przeładowane miejsca pracy i stoły robocze mogą prowadzić
do wypadków.
•Weź pod uwagę otoczenie miejsca pracy. Miejsce pracy powinno być dobrze oświetlone.
•Nie narażaj narzędzia na działanie deszczu. Nigdy nie używaj narzędzia w mokrych lub wilgotnych
pomieszczeniach. Miejsce pracy powinno być dobrze oświetlone.
•Nie używaj narzędzi w pobliżu łatwopalnych płynów lub gazów.
•Unikaj bezpośredniego kontaktu z uziemionymi powierzchniami, takimi jak: przewody rurowe,
kaloryfery, kuchenki, lodówki itp.
•Osoby postronne powinny znajdować się z dala od obszaru roboczego. Nie pozwalaj innym
osobom, szczególnie dzieciom, przebywać w pobliżu podczas pracy ani dotykać narzędzia lub
kabla. Powinni znajdować się z dala od miejsca pracy.
•Przechowuj narzędzie w zamkniętym pomieszczeniu, jeśli z niego nie korzystasz.
•Nieużywane urządzenie należy przechowywać w miejscu niedostępnym dla dzieci.
•Nie przeciążaj narzędzia. Narzędzie będzie działać lepiej i bezpieczniej przy zalecanych
prędkościach.
•Używaj właściwego narzędzia. Nie przeciążaj małych narzędzi, używając ich do pracy, do której
przeznaczone są większe narzędzia. Nie używaj urządzeń do celów, do których nie są
przeznaczone (nie używaj, na przykład, piły tarczowej do przycinania gałęzi drzew).
•Noś odpowiednią odzież. Nie noś luźnych ubrań ani ozdób, które mogą zostać wciągnięte przez
ruchome części urządzenia. Używaj obuwia antypoślizgowego w trakcie pracy na wolnym
powietrzu. Jeśli masz dłuższe włosy, używaj siatki ochronnej.
•Używaj okularów ochronnych. Używaj maski ochronnej lub przeciwpyłowej, jeśli w trakcie pracy
powstaje dużo pyłu.
•Podłącz urządzenie odsysające pył. Jeżeli na wyposażeniu jest sprzęt do odsysania i zbierania
pyłu, należy go podłączyć i w należyty sposób z niego korzystać.
•Uważaj na kabel. Nigdy nie ciągnij za kabel, aby wyciągnąć wtyczkę. Wyciągnij kabel z gniazdka,
przytrzymując kontakt. Chroń kabel i wtyczkę przed wysokimi temperaturami, olejami i ostrymi
krawędziami.
•Zabezpiecz obrabiany materiał. Jeśli to możliwe, używaj zacisków lub imadła. Jest to dużo
pewniejsze niż używanie rąk.
•Nie pochylaj się zbytnio do przodu. Utrzymuj przez cały czas stabilną postawę, aby nie stracić
równowagi w jakiejś pozycji roboczej.
•Utrzymuj narzędzie w nienagannym stanie technicznym. Dla lepszej i bezpieczniejszej pracy dbaj
o ostrość i czystość narzędzi tnących. Przestrzegaj instrukcji dotyczących smarowania i wymiany
akcesoriów. Sprawdzaj stan kabli w regularnych odstępach czasu. Pozostaw je do wymiany
w autoryzowanym punkcie serwisowym, jeśli są uszkodzone. Regularnie sprawdzaj przedłużacze
i wymień je, jeśli są uszkodzone. Utrzymuj uchwyty czyste i wolne od smaru i tłuszczu.
•Wyciągnij kabel zasilający z gniazdka. Przed przystąpieniem do konserwacji lub wymiany
akcesoriów, takich jak: ostrza, końcówki lub tarcze, zawsze odłączaj kabel z gniazdka.
•Usuń klucze nastawne itp. Zawsze sprawdzaj, czy wszelkie klucze nastawne i pozostałe narzędzia
zostały usunięte przed włączeniem urządzenia.
•Unikaj niezamierzonego uruchomienia urządzenia.
•Przed podłączeniem kabla zasilającego do gniazdka upewnij się, czy przełącznik jest ustawiony
w pozycji wyłączonej.
•Używaj przedłużaczy przeznaczonych do użytku zewnętrznego. Jeżeli korzystasz z narzędzia na
wolnym powietrzu, musisz posługiwać się przedłużaczami, które są przeznaczone do użytku
zewnętrznego.
•Zwracaj uwagę na to, co robisz. Kieruj się zdrowym rozsądkiem i nigdy nie używaj elektronarzędzi
w przypadku zmęczenia lub pod wpływem alkoholu lub narkotyków.
•Sprawdzaj uszkodzone części. Jeśli jakaś część jest uszkodzona, powinna zostać dokładnie
sprawdzona przed użyciem, aby mieć pewność, że narzędzie będzie pracować prawidłowo.
Sprawdź, czy ruchome części są prawidłowo ustawione i poruszają się bez przeszkód. Sprawdź,

POKI
15
czy pozostałe części są zamontowane we właściwy sposób i czy nie są uszkodzone. Zwróć
również uwagę, czy nie istnieją inne czynniki, które mogłyby wpłynąć na działanie narzędzia.
Osłona lub inne uszkodzone elementy urządzenia powinny zostać naprawione lub wymienione
w autoryzowanym serwisie, chyba że w niniejszej instrukcji podano inaczej. Jeśli przełącznik jest
uszkodzony, zleć jego wymianę autoryzowanemu serwisowi. Nie używaj urządzenia
z uszkodzonym przełącznikiem.
•Używanie akcesoriów lub urządzeń pomocniczych innych niż zalecane w niniejszej instrukcji niesie
za sobą ryzyko obrażeń ciała.
•Naprawy urządzenia zlecaj wyłącznie uprawnionemu personelowi.
•To urządzenie jest skonstruowane zgodnie z obowiązującymi przepisami bezpieczeństwa. Napraw
może dokonywać wyłącznie wykwalifikowany personel przy użyciu wyłącznie oryginalnych części
zamiennych. W innym wypadku użytkownik może być narażony na niebezpieczeństwo.
•Natychmiast wyłącz urządzenie, jeśli nie pracuje prawidłowo, zauważysz dym lub usłyszysz dziwne
dźwięki.
•Podczas pracy z narzędziem zawsze używaj środków ochrony słuchu.
•Upewnij się, że urządzenie jest wyłączone, zanim włożysz wtyczkę do gniazdka, aby uniknąć
niezamierzonego włączenia urządzenia.
•W trakcie montażu szlifierki i przed rozpoczęciem jakichkolwiek prac związanych ze szlifierką
należy wyjąć wtyczkę z gniazdka!
DANE TECHNICZNE
Napięcie znamionowe
230 V/50 Hz
Moc
110 W
Prędkość obrotowa bez obciążenia
5300 obr./min
Średnica, kamień szlifierski
100 mm
Średnica tarczy tnącej
90-400 mm
LwA
82 dB(A), K = 3 dB(A)
LpA
69 dB(A), K = 3 dB(A)
Masa
5,4 kg
Zawsze używaj środków ochrony słuchu!
Deklarowana wartość drgań, która została zmierzona zgodnie ze standardową metodą testową, może
zostać wykorzystana do porównania różnych narzędzi ze sobą oraz w celu dokonania wstępnej oceny
narażenia się na działanie drgań.
OSTRZEŻENIE!
Rzeczywisty poziom drgań podczas korzystania z elektronarzędzia, w zależności od sposobu
posługiwania się nim, może różnić się od podanej wartości całkowitej. Dlatego należy zidentyfikować te
środki zabezpieczające, które w oparciu o ocenę narażenia na oddziaływanie szkodliwych czynników w
warunkach rzeczywistych (przy wzięciu pod uwagę wszystkich części cyklu roboczego, jak również
czasu, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchowym)
wymagane są, aby chronić użytkownika.
OPIS
1. Silnik
2. Dźwignia
3. Przełącznik
4. Podstawa
5. Podpórka ostrza
6. Mocowanie ostrza

POKI
16
OBSŁUGA
Montaż urządzenia
Usuń z uchwytu ostrza wszystkie śruby, podkładki, sprężyny i tuleję centrującą. Umieść szlifowaną tarczę
piły na uchwycie i zamontuj części według poniższego rysunku.
1. Śruba mocująca
2. Podkładka
3. Sprężyna
4. Podkładka
5. Tuleja centrująca
6. Tarcza tnąca
Tarcza tnąca powinna zostać wycentrowana, ale nie dokręcona za pomocą śruby mocującej. Przykręć
śrubę tylko w takim stopniu, aby ostrze nie przemieszczało się. Tarcza powinna obracać się swobodnie.
Upewnij się, że tuleja centrująca nie jest przechylona.
Regulacja tarczy tnącej
Tarczę należy ustawić względem kamienia szlifierskiego. W zależności od tego, czy chcesz ostrzyć
przednią czy tylną stronę zęba, tarczę należy ustawić według następujących ilustracji. Ostrzona
powierzchnia powinna być równoległa względem odpowiedniej strony kamienia szlifierskiego.
1. Tylna strona zęba
2. Przednia strona zęba
3. Dno zęba
Zginane ramię uchwytu ostrza i pozycja bloku silnika muszą być dopasowane do rozmiaru ostrza. Odkręć
nakrętkę, wyciągnij ramię (2) i zegnij je (1). Wrzeciono ramienia może się przemieszczać w obrębie
swojego toru w podstawie (3). Dzięki temu szlifierka pasuje do wszystkich średnic tarcz pomiędzy
90 a 400 mm. Blok silnika także może się przesuwać do przodu i do tyłu w podstawie (4), co jest
konieczne przy większych średnicach tarcz.

POKI
17
Takie możliwości regulacji sprawiają, że zawsze możesz umieścić ostrze w odpowiedniej pozycji
względem kamienia szlifierskiego. W trakcie szlifowania kamień prowadzony jest do przodu i do tyłu za
pomocą dźwigni. Dlatego też w trakcie wykonywania regulacji dźwignia musi być ustawiona tak, aby
kamień stykał się z dnem zęba.
Przykłady ustawień dla różnych średnic tarcz
•Tarcza 90 mm, silnik przesunięty do tyłu.
•Tarcza 230 mm, silnik przesunięty do przodu, aby uniknąć kolizji z ramieniem, zobacz rysunek.
•Tarcza 400 mm, silnik przesunięty do przodu, ramię musi być wyregulowane tak, aby nakrętka nie
kolidowała z ostrzem, zobacz rysunek.
Głębokość
Po ustawieniu odpowiedniej pozycji ramienia, silnika i ostrza należy ustawić głębokość szlifowania. Aby
ustawić głębokość (A), umieść kamień na dnie zęba, tak aby jego przednia strona mogła być swobodnie
szlifowana. Kamień szlifierski nie powinien dotykać dna zęba, ważne jest zachowanie kilku milimetrów
przestrzeni. Zablokuj głębokość szlifowania, dokręcając śrubę mocującą.
Podpórka ostrza
Dla uzyskania lepszej stabilności i odpowiedniego położenia podpórka ostrza (B) musi być umieszczona
jak najbliżej kamienia szlifierskiego, tak by się o niego opierała.

POKI
18
Tarcze o zębach naprzemiennie skośnych
W przypadku tarcz o zębach naprzemiennie skośnych silnik może zostać przechylony za pomocą
nakrętki mocującej (D). Odkręć nakrętki mocujące po obu stronach uchwytu silnika i ustaw odpowiedni
kąt (E). Uchwyt silnika może się przechylać do kąta ok. 25° w obu kierunkach.
Czasami niemożliwe jest ustawienie wybranego kąta, ponieważ silnik przesuwa się u podstawy przy
dużych kątach. W takich przypadkach przekręć uchwyt o 180° (odkręć śrubę mocującą silnika).
Ostrzenie tarcz pilarek tarczowych
Po wykonaniu wszystkich regulacji umieść bolec blokujący (F) tak, aby lekko dociskał ostrze (zobacz
rysunek poniżej).
Włącz urządzenie, aby rozpocząć szlifowanie i użyj dźwigni do przesunięcia kamienia szlifierskiego
w stronę zębów do osiągnięcia ustawionej głębokości.
Odciągnij kamień i blokadę (za pomocą dźwigni) i obróć ostrze, aby rozpocząć szlifowanie następnego
zęba. Powtarzaj powyższe kroki do zakończenia szlifowania wszystkich zębów. W przypadku tarcz
o naprzemiennie skośnych zębach ostrz co drugi ząb, następnie zmień kąt i naostrz resztę zębów.
Podczas ostrzenia tylnej strony zęba ustaw kamień według wskazówek podanych w akapicie Regulacja
tarczy tnącej.KONSERWACJA
UWAGA! Zawsze pamiętaj o wyciągnięciu wtyczki z gniazdka przed wykonywaniem jakiejkolwiek pracy
przy urządzeniu.
•Utrzymuj urządzenie suche i czyste. Czyść szlifierkę za pomocą suchej lub lekko zwilżonej (nie
mokrej) szmatki.
•Nie używaj silnych lub łatwopalnych środków czyszczących, np. benzyny, rozcieńczalnika,
terpentyny itp.
•Ruchome części powinny być smarowane w równych odstępach czasu.
•Silnik nie wymaga konserwacji.
•Aby zapobiec przegrzaniu się urządzenia, sprawdź, czy wszystkie otwory wentylacyjne są czyste
i nie są zapchane.

ENGLISH
19
ENGLISH
SAFETY INSTRUCTIONS
Read the Operating Instructions carefully before use!
•Always take basic safety precautions when using power tools to safeguard against the risk of fire,
electric shock and personal injury. Read all the instructions before using the tool and save the
instructions for future use.
•Keep the work area clean. Cluttered areas and benches increase the risk of accidents and injuries.
•Keep the workplace environment safe. Make sure the work area is well lit.
•Do not expose to rain. Do not use the tool in damp or wet places. Make sure the work area is well
lit.
•Do not use the tool in the vicinity of flammable liquids or gases.
•Avoid body contact with earthed or grounded surfaces such as pipes, radiators, cookers and
refrigerators.
•Keep other people away from the work area. Do not let other people, especially children, be
present during the work or touch the tool or cord. Keep them away from the work area.
•Store the tool in a locked room when not in use.
•When the tool is not being used, it must be stored in a locked room that is inaccessible to children.
•Do not force the tool. The tool does the job better and safer when used at the speed for which it
was designed.
•Use the correct tool. Do not try to use small tools for work that requires heavy-duty tools. Use tools
only for their intended purpose (e.g. do not use a circular saw to cut tree branches).
•Wear appropriate clothing. Do not wear loose-fitting clothing, jewellery, etc. as these can get
caught in moving parts. We recommend non-slip footwear when working outdoors. Wear a hair net
if you have long hair.
•Wear safety goggles. Wear a face or dust mask for work that creates dust.
•Connect dust extraction equipment. If dust extraction and dust collection equipment is provided,
this should be connected and used correctly.
•Be careful with the power cord. Do not pull the power cord to disconnect the plug from the mains
socket. Always hold the plug to remove it. Keep the power cord away from heat, oil and sharp
edges.
•Secure the workpiece. Use clamps or a vice, if appropriate. This is safer than using your hands.
•Do not overreach. Always maintain a firm footing and good balance.
•Maintain the tool in good order. Keep cutting tools sharp and clean for better and safer work.
Follow the instructions for lubrication and replacement of accessories. Check cords and plugs at
regular intervals. If damaged, they must be replaced by an authorised service centre. Extension
cords must be checked regularly and replaced if damaged. Keep handles clean, and free from oil
and grease.
•Unplug the cord. Always disconnect the power cord from the mains power before carrying out
service work or changing accessories, such as blades, bits or discs.
•Remove adjuster keys/spanners and other assembling tools. Make a habit of always checking that
all adjuster keys/spanners and other assembling tools have been removed before turning the tool
on.
•Avoid accidental starting.
•Make sure the power switch is in the OFF position before plugging in the cord.
•Use extension cords for outdoor use. If using the tool outdoors, only use an extension cord
approved for outdoor use.
•Pay attention to what you are doing. Use common sense and never use power tools when you are
tired or under the influence of alcohol or drugs.
•Check for damaged parts. If any part is damaged, you should check it carefully before using the
tool to ensure it works properly. Make sure that moving parts are properly adjusted and do not jam
and that no parts are incorrectly fitted or damaged. Check for other factors that could affect the
operation of the power tool. If the guard or any other part is damaged, it must be repaired or
replaced by an authorised service centre, unless otherwise specified in this manual. Defective
switches must be replaced by an authorised service centre. Do not use the tool if it cannot be
switched on and off using the power switch.
•The use of accessories or attachments other than those recommended in these Operating
Instructions can pose a risk of injury.
•The tool must only be repaired by qualified personnel.

ENGLISH
20
•This power tool has been manufactured in compliance with current safety standards and
requirements. Repairs must only be performed by qualified personnel using original spare parts, as
otherwise the user may be exposed to a risk of personal injury.
•Turn the machine off immediately if it is not working properly, or if you notice smoke or abnormal
noise.
•Always wear ear protection when working with the machine.
•Make sure the machine is switched off before plugging in to the mains supply to avoid accidental
starting.
•Always pull out the plug from the mains socket before setting up the machine and doing any work.
TECHNICAL DATA
Rated voltage
230 V/50 Hz
Output power
110 W
Speed (no load)
5300 rpm
Diameter, grindstone
100 mm
Blade diameter
90-400 mm
LwA
82 dB(A), K=3 dB(A)
LpA
69 dB(A) , K=3 dB(A)
Weight
5.4 kg
Always use hearing protection!
The declared vibration value, which has been measured by a standardised test method, can be used to
compare different tools with each other and for a preliminary assessment of exposure.
WARNING!
The actual vibration level when using power tools may differ from the specified maximum value,
depending on how the tool is used. It is therefore necessary to determine which safety precautions are
required to protect the user, based on an estimate of exposure in actual operating conditions (taking into
account all stages of the work cycle, e.g. the time when the tool is switched off and when it is idling, in
addition to the start-up time).
DESCRIPTION
1. Motor
2. Lever
3. Power switch
4. Base plate
5. Blade support
6. Blade receiver
