LaserLiner VideoScope Micro User manual

180
91 103
130
2,7"
1500
VideoScope Micro
DE
02
GB
06
NL
10
DK
14
FR
18
ES
22
IT
26
PL
30
FI
34
PT
38
SE
42
NO
46
TR
50
RU
54
UA
58
CZ
62
EE
66
LV
70
LT
74
RO
78
BG
82
GR
86
Manual_VideoScope Micro_Rev.1111.indd 1 13.12.11 10:31

02
c
a b
a
b
c
1
2
3
4
5
89
7
6

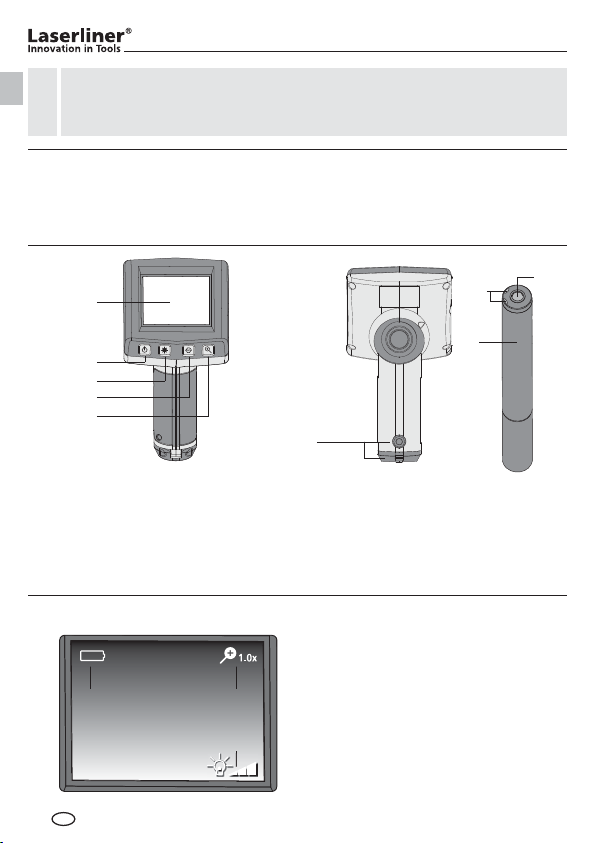

DE
Funktion / Verwendung
Dieser Videoinspektor liefert farbige Videobilder mittels einer Mikrokamera an
das LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. Hohlräumen,
Schächten, Mauerwerk oder im KFZ.
7
8
9
1
2
3
4
5
6
LC-Display
ON/OFF
LED-Beleuchtung
Rotation (180°)
Zoom
Batteriefach
Kamerakopf
LED‘s
Linse
HINWEIS: Kamera ist auf 5 cm fokussiert (F5). Objekte außerhalb dieses
Bereichs können unscharf erscheinen.
LC-Display
Batteriestatus
Zoom-Stufe
Intensität LED-Beleuchtung
(3 Helligkeitsstufen)
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlagen gut aufbewahren.
!
Manual_VideoScope Micro_Rev.1111.indd 02 13.12.11 10:31

VideoScope Micro
03
2.
1.
1 42
ON
3
1x = 33%
2x = 66%
3x = 100%
4x = 0%
1x = 180°
2x = 180°
1 x = 10%
2 x = 20%
10x = 100%
AA AA
AA AA
4x AA
DE

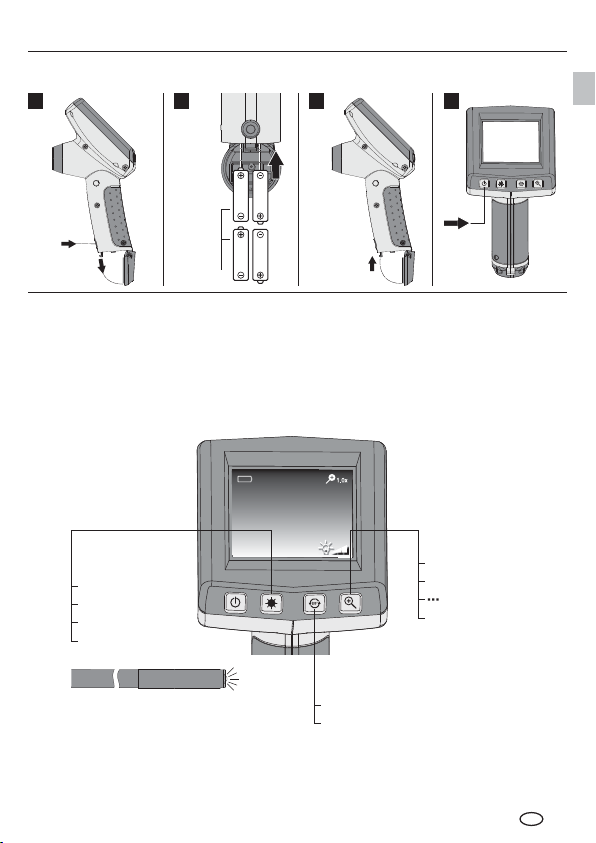

Inbetriebnahme
Funktionen während der Bildübertragung
Kamerakopf am Flexschlauch ausrichten und an die gewünschte Position
führen. Bei schlechten Lichtverhältnissen LED-Beleuchtung einschalten. Weiter
entfernte oder kleine Objekte heranzoomen. Durch die manuelle Bildrotation
kann das Bild auf dem Monitor um 180° gedreht werden.
Manual_VideoScope Micro_Rev.1111.indd 03 13.12.11 10:31

04
F5 cm
> F5 cm
< F5 cm
DE

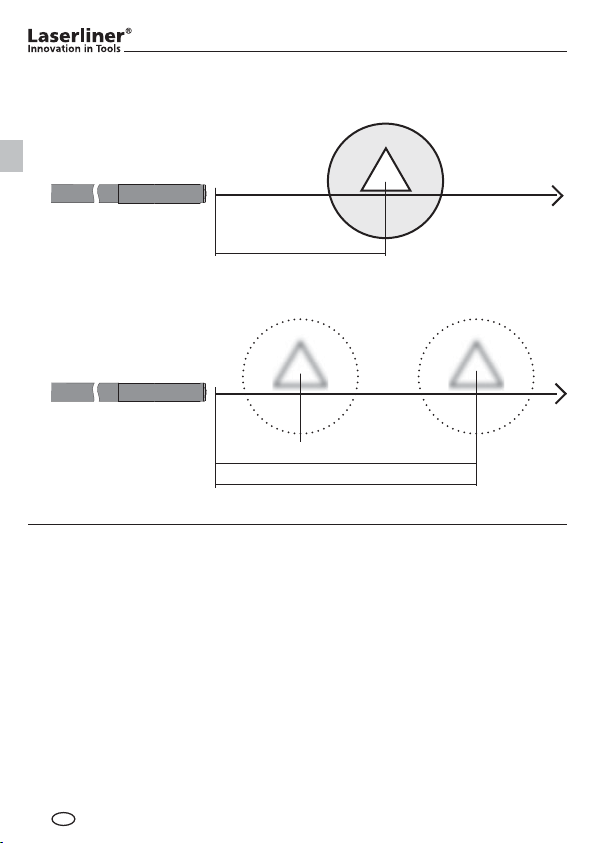

Kamerakopf / Fokus
Die VideoScope Micro ist mit einem Kamerakopf ausgestattet, der auf
5 cm fokussiert ist (F5).
Objekte die weit außerhalb dieses Bereichs liegen, können unscharf erscheinen.
Hinweise zur Benutzung
• Es ist unbedingt darauf zu achten, das die VideoScope Micro nicht in
Kontakt mit Chemikalien, Strom, beweglichen oder heißen Gegenständen
kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren
Verletzungen des Bedieners führen.
• Die LCD-Einheit darf nicht in Wasser getaucht werden.
• Der Kamerakopf ist nicht säurebestänidg oder feuerfest.
• Die VideoScope Micro darf nicht für medizinische Untersuchungen/
Personenuntersuchung verwendet werden.
• Starke Erschütterungen und extreme Temperaturschwankungen vermeiden.
Manual_VideoScope Micro_Rev.1111.indd 04 13.12.11 10:31

VideoScope Micro
05
DE
Technische Daten
Technische Änderungen vorbehalten. 11.11
Kamerakopf
Kamerafokus
Bildschirmtyp
Auflösung Display
LED
Zoom
Länge Flexschlauch
Autoabschaltung
Stromversorgung
Arbeitstemperatur
Lagertemperatur
Gewicht inkl. Batterien
ø 6 mm, Wasserbeständig, IP 68
F5 cm
2,7” LCD
320 x 240 pixel
3 Helligkeitsstufen
2-fach Digitalzoom in 10% Schritten
1,5 m
5 min
4 x AA 1,5 Volt Batterien
0 °C … 45 °C
-10 °C … 70 °C
0,51 kg
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien
Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
Manual_VideoScope Micro_Rev.1111.indd 05 13.12.11 10:31

06
c
a b
a
b
c
1
2
3
4
5
89
7
6
GB
Function / Application
This inspection camera features a micro-camera which sends colour video
images to the LCD so that areas which are difÖcult to access (cavities, shafts,
masonry or inside cars, for example) can be checked.
7
8
9
1
2
3
4
5
6
LCD
ON/OFF
LED lighting
Rotation (180°)
Zoom
Battery compartment
Camera head
LEDs
Lens
NOTE: The camera focus is set to F5 cm. Objects outside this range may
appear blurred.
LCD
Battery status
Zoom level
Intensity of LED lighting
(3 brightness levels)
Read the operating instructions and the enclosed brochure „Guarantee
and additional notices“ completely. Follow the instructions they
contain. Safely keep these documents for future reference.
!
Manual_VideoScope Micro_Rev.1111.indd 06 13.12.11 10:31

VideoScope Micro
07
2.
1.
1 42
ON
3
1x = 33%
2x = 66%
3x = 100%
4x = 0%
1x = 180°
2x = 180°
1 x = 10%
2 x = 20%
10x = 100%
AA AA
AA AA
4x AA
GB
First use
Functions during transmission of images
Line up the camera head on the ×ex cable and move it to the required
position. If lighting conditions are poor, switch on the LED lighting. Zoom
in on distant or small objects. The manual image rotation function enables
the image to be rotated by 180° on the monitor.
Manual_VideoScope Micro_Rev.1111.indd 07 13.12.11 10:31

08
F5 cm
> F5 cm
< F5 cm
GB

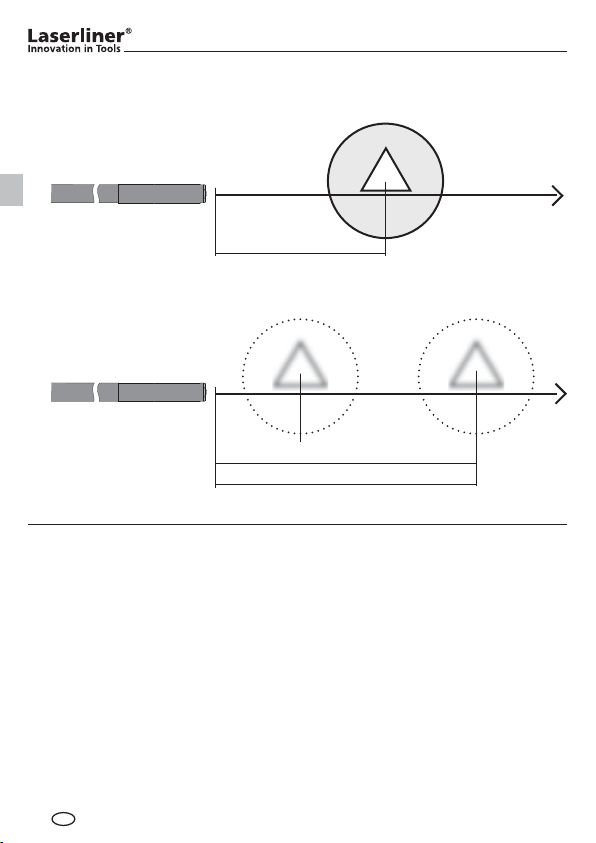

Camera head/Focus
The VideoScope Micro is Ötted with a camera head as standard.
The head is set to a focus of F5 cm.
Objects far outside this range may appear blurred.
Instructions for use
• It is absolutely vital to ensure that the VideoScope Micro does not come
into contact with chemicals, current, moving or hot objects. This
can damage the device and put its user at risk of serious injury.
• The LCD unit must not be immersed in water.
• The camera head is not acid-resistant or Öreproof.
• The VideoScope Micro must not be used for medical examinations/
examining people.
• Strong vibrations and extreme deviations in temperature should be avoided.
Manual_VideoScope Micro_Rev.1111.indd 08 13.12.11 10:31

VideoScope Micro
09
GB
Technical Data
Technical revisions reserved. 11/11
Camera head
Camera focus
Screen type
Display resolution
LED
Zoom
Length of flex cable
Auto shutdown
Power supply
Operating temperature
Storage temperature
Weight incl. batteries
ø 6 mm, water-resistant, IP 68
F5 cm
2.7” LCD
320 x 240 pixels
3 brightness levels
2x digital zoom in 10% increments
1,5 m
5 min
4 x AA 1.5 V batteries
0°C … 45°C
-10°C … 70°C
0.51 kg
EU directives and disposal
This device complies with all necessary standards for the
free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European Directive
on waste electrical and electronic equipment.
Further safety and supplementary notices at:
www.laserliner.com/info
Manual_VideoScope Micro_Rev.1111.indd 09 13.12.11 10:31

10
c
a b
a
b
c
1
2
3
4
5
89
7
6
NL
Functie / toepassing
Door middel van een microcamera genereert deze video-inspecteur video-
beelden in kleur op het LCD, zodat u moeilijk toegankelijke plekken zoals
bijv. holle ruimtes in schachten, muurwerk of de auto kunt controleren.
7
8
9
1
2
3
4
5
6
LC-display
ON/OFF
LED-verlichting
Rotatie (180°)
Zoom
Batterijvakje
Camerakop
LED‘s
Lens
OPMERKING: De camera is gefocusseerd op F5 cm. Objecten buiten dit
bereik kunnen onscherp worden weergegeven.
LC-display
Batterijstatus
Zoom-stand
Intensiteit LED-verlichting
(3 helderheidsstanden)
Lees de bedieningshandleiding en de bijgevoegde brochure
‚Garantie- en aanvullende aanwijzingen‘ volledig door. Volg de daarin
beschreven aanwijzingen op. Bewaar deze documentatie goed.
!
Manual_VideoScope Micro_Rev.1111.indd 10 13.12.11 10:31

VideoScope Micro
11
2.
1.
1 42
ON
3
1x = 33%
2x = 66%
3x = 100%
4x = 0%
1x = 180°
2x = 180°
1 x = 10%
2 x = 20%
10x = 100%
AA AA
AA AA
4x AA
NL
Ingebruikname
Functie tijdens de beeldtransmissie
Richt de camerakop aan het uiteinde van de flexibele slang en beweeg hem
vervolgens naar de gewenste positie. Schakel de LED-verlichting in geval van
slechte lichtomstandigheden in. U kunt kleine objecten of objecten op afstand
dichterbij halen (zoomen). Het beeld op de monitor kan met behulp van de
beeldrotatie 180° worden gedraaid.
Manual_VideoScope Micro_Rev.1111.indd 11 13.12.11 10:31

12
F5 cm
> F5 cm
< F5 cm
NL
Camerakop / focus
De VideoScope Micro is standaard uitgerust met een camerakop die op F5 cm
gefocusseerd is.
Objecten die ver buiten dit bereik liggen, kunnen onscherp worden weergegeven.
Bedieningsaanwijzingen
• Let absoluut op dat de VideoScope Micro niet in contact komt met
chemicaliën, stroom, beweeglijke of hete voorwerpen. Hierdoor kan
het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig
persoonlijk letsel van de gebruiker.
• De LCD-eenheid mag niet onder water worden gedompeld.
• De camerakop is niet zuurbestendig en niet vuurvast.
• De VideoScope Micro mag niet worden gebruikt voor medische
doeleinden / persoonsonderzoek.
• Voorkom sterke schokken en extreme temperatuurschommelingen.
Manual_VideoScope Micro_Rev.1111.indd 12 13.12.11 10:31

VideoScope Micro
13
NL
Technische gegevens
Technische wijzigingen voorbehouden. 11.11
Camerakop
Camerafocus
Beeldschermtype
Resolutie display
LED
Zoom
Lengte flexibele slang
Automatische uitschakeling
Voeding
Arbeidstemperatuur
Opslagtemperatuur
Gewicht incl. batterijen
ø 6 mm, waterbestendig, IP 68
F5 cm
2,7” LCD
320 x 240 pixel
3 helderheidsstanden
2-voudige digitale zoom in stappen van 10%
1,5 m
5 min
4 x AA 1,5 Volt batterijen
0 °C … 45 °C
-10 °C … 70 °C
0,51 kg
EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde normen
voor het vrije goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens de
Europese richtlijn voor oude elektrische en elektronische
apparatuur gescheiden verzameld en afgevoerd worden.
Verdere veiligheids- en aanvullende instructies onder:
www.laserliner.com/info
Manual_VideoScope Micro_Rev.1111.indd 13 13.12.11 10:31

14
c
a b
a
b
c
1
2
3
4
5
89
7
6
DK
Funktion/anvendelse
Denne video-inspektor leverer farve-videobilleder ved hjælp af et mikrokamera
på LCD-skærmen til kontrol af vanskeligt tilgængelige steder som fx hulrum,
skakter, murværk eller i køretøjer.
7
8
9
1
2
3
4
5
6
LC-display
ON/OFF
Diodelampe
Rotation (180°)
Zoom
Batterikammer
Kamerahoved
LED‘s (lysdioder)
Linse
BEMÆRK: Kamera er fokuseret til F5 cm.
Objekter uden for dette område kan forekomme uskarpe.
LC-display
Batteristatus
Zoom-trin
Intensitet diodelampe
(3 lysstyrketrin)
Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger
og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte
instrukser. Opbevar disse dokumenter omhyggeligt.
!
Manual_VideoScope Micro_Rev.1111.indd 14 13.12.11 10:31

VideoScope Micro
15
2.
1.
1 42
ON
3
1x = 33%
2x = 66%
3x = 100%
4x = 0%
1x = 180°
2x = 180°
1 x = 10%
2 x = 20%
10x = 100%
AA AA
AA AA
4x AA
DK
Idriftsættelse
Funktioner under billedoptagelsen
Man indstiller kamerahovedet på flexslangen og fører det hen til den ønskede
position. Under dårlige lysforhold kan man tænde diodelampen. Man kan
zoome ind på fjerne eller små objekter. Via den manuelle billedrotation kan
billedet roteres 180° på skærmen.
Manual_VideoScope Micro_Rev.1111.indd 15 13.12.11 10:31

16
F5 cm
> F5 cm
< F5 cm
DK
Kamerahoved/-fokus
VideoScope Micro har som standard et kamerahoved, der er fokuseret
til F5 cm.
Objekter, der ligger langt uden for dette område, kan forekomme uskarpe.
Anmærkninger vedr. anvendelsen
• Det er vigtigt, at man sørger for, at VideoScope Micro ikke kommer i
kontakt med kemikalier, strøm, bevægelige eller varme genstande. Dette
kan ødelægge apparatet og desuden medføre alvorlige personskader på
operatøren.
• Lysdiodeenheden må ikke dyppes ned i vand.
• Kamerahovedet er ikke syrebestandigt eller ildfast.
• VideoScope Micro må ikke anvendes til medicinske undersøgelser/
personundersøgelser.
• Undgå kraftige vibrationer og ekstreme temperatursvingninger.
Manual_VideoScope Micro_Rev.1111.indd 16 13.12.11 10:31

VideoScope Micro
17
DK
Tekniske data
Forbehold for tekniske ændringer. 11.11
Kamerahoved
Kamerafokus
Skærmtype
Opløsning display
LED (lysdiode)
Zoom
Længde flexslange
Auto-slukfunktion
Strømforsyning
Arbejdstemperatur
Opbevaringstemperatur
Vægt inkl. batterier
ø 6 mm, vandafvisende, IP 68
F5 cm
2,7” LCD
320 x 240 pixel
3 lysstyrketrin
2-dobbelt digitalzoom i trin a 10%
1,5 m
5 min
4 x AA 1,5V-batterier
0°C … 45°C
-10°C … 70°C
0,51 kg
EU-bestemmelser og bortskaffelse
Apparatet opfylder alle påkrævede standarder for fri
vareomsætning inden for EU.
Dette produkt er et elapparat og skal indsamles og
bortskaffes separat i henhold til EF-direktivet for
(brugte) elapparater.
Flere sikkerhedsanvisninger og supplerende tips på:
www.laserliner.com/info
Manual_VideoScope Micro_Rev.1111.indd 17 13.12.11 10:32

18
c
a b
a
b
c
1
2
3
4
5
89
7
6
FR
Fonction/Utilisation
Cet appareil d’inspection vidéo fournit des images vidéo en couleur grâce à
une microcaméra qui envoie les informations à l’écran ACL afin de contrôler
des endroits très difficiles d’accès, tels que des cavités, des puits, des murs ou
dans des véhicules.
4
5
6
Rotation (180°)
Zoom
Compartiment à piles
7
8
9
Tête de la caméra
DEL‘s
Lentille
1
2
3
AfÖchage à cristaux liquides
ON/OFF
Éclairage DEL
REMARQUEƁ: La caméra est mise au point sur une distance de F5 cm.
Les objets situés au-delà de cette zone peuvent apparaître en ×ou.
Éclairage DEL
État de charge des piles
Degré de zoom
Intensité de l’éclairage DEL
(3 degrés de luminosité)
Lisez entièrement le mode d‘emploi et le carnet ci-joint „Remarques
supplémentaires et concernant la garantie“ ci-jointes. Suivez les
instructions mentionnées ici. Conservez ces informations en lieu sûr.
!
Manual_VideoScope Micro_Rev.1111.indd 18 13.12.11 10:32

VideoScope Micro
19
2.
1.
1 42
ON
3
1x = 33%
2x = 66%
3x = 100%
4x = 0%
1x = 180°
2x = 180°
1 x = 10%
2 x = 20%
10x = 100%
AA AA
AA AA
4x AA
FR
Mise en service
Fonctions pendant la transmission des images
Orienter la tête de la caméra au niveau du tuyau flexible et la mettre à la
position souhaitée. Activer l’éclairage DEL en cas de mauvaise visibilité.
Zoomer sur des objets de petite taille ou éloignés. La rotation manuelle
des images permet de faire tourner l‘image de 180° sur le moniteur.
Manual_VideoScope Micro_Rev.1111.indd 19 13.12.11 10:32

20
F5 cm
> F5 cm
< F5 cm
FR
Tête de la caméra / Foyer
L’appareil VideoScope Micro est équipé en série d’une tête de caméra qui peut
être mise au point sur F5 cm.
Les objets situés bien au-delà de cette zone peuvent apparaître en flou.
Remarques relatives à l’utilisation
• Il est indispensable de faire attention à ce que le VideoScope Micro
n’entre pas en contact avec des produits chimiques, du courant électrique
ou encore des pièces brûlantes ou en mouvement. Cela peut endommager
l’appareil et provoquer de graves blessures chez l’utilisateur.
• Ne pas plonger l’écran ACL dans l’eau.
• La tête de la caméra ne résiste pas aux acides ni au feu.
• Il est interdit d’utiliser le VideoScope Micro pour des examens médicaux/
effectués sur des personnes.
• Éviter toute vibration importante ou variations extrêmes de la température.
Manual_VideoScope Micro_Rev.1111.indd 20 13.12.11 10:32
