LGB 20910 User manual

20910
LGB-Dieselchen, rot
FRR Diesel Loco, red
Petite Diesel LGB, rouge
21910
Feldbahn-Diesellok, offen
FRR Diesel Loco, open-cab
Locomotive Diesel pour chemins
de fer de campagne, ouverte
DAS VORBILD
Schmalspurige Wirtschaftsbah-
nen werden in der Umgangsspra-
che als Feldbahnen bezeichnet,
obwohl sie nicht nur in den Ziege-
leien, sondern vielfach auch in
Bergwerken, Kiesgruben und als
Baubahnen eingesetzt wurden.
Auch heute gibt es noch vereinzelt
Feldbahnen. Im Bergbau werden
heute immer noch moderne Klein-
loks verwendet. Und nicht zuletzt
kann man die kleinen Bahnen in
Museen und Parks besichtigen.
DC
0-24 V
...
BBeeddiieennuunnggssaannlleeiittuunngg
IInnssttrruuccttiioonn
IInnssttrruuccttiioonnssddeeSSeerrvviiccee
R

Qualität
Permanente Materialkontrollen,
Fertigungskontrollen und die
Endkontrolle vor Auslieferung
garantieren unser gleichblei-
bend hohes Qualitätsniveau.
Wie bei einer wertvollen Uhr
werden feinstmechanische Prä-
zisionsteile von Hand gefertigt.
Unsere Produkte sind Präzisi-
onswertarbeit in Design und
Technik. Um wirklich ungetrüb-
ten Spaß zu haben, lesen Sie
bitte die Garantie- und Bedie-
nungsanleitung.
Garantie
Wir garantieren 1 Jahr Fehler-
freiheit auf Material und Funkti-
on. Berechtigte Beanstandun-
gen innerhalb eines Jahres
nach Kaufdatum werden
kostenlos nachgebessert.
Das beanstandete Produkt,
zusammen mit dem Kaufbeleg,
Ihrem Händler übergeben oder,
ausreichend frankiert, an eine
der beiden untenstehenden
Serviceabteilungen einschicken:
ERNST PAUL LEHMANN
PATENTWERK
Service-Abteilung
Saganer Str. 1-5
D-90475 Nürnberg
Tel: [phone]
LGB OF AMERICA
6444 Nancy Ridge Drive
San Diego, CA 92121
USA
Tel.: [phone]
Für Schäden durch unsach-
gemäße Behandlung oder
Fremdeingriff besteht kein
Garantieanspruch.
Transformatoren und Regler
unterliegen strengen CE-UL-
Vorschriften und dürfen nur
vom Hersteller geöffnet und
repariert werden. Zuwiderhand-
lungen bewirken zwingend
Garantieverlust und generelle
Reparaturverweigerung.
Viel Freude am Spiel mit un-
serem gemeinsamen Hobby.
Qualité
Un système de contrôles con-
stants des matériaux, de la pro-
duction et des produits finis
garantit la qualité supérieure de
nos produits. A l’instar d’une
montre précieuse, tous les
composants de précision micro-
mécaniques sont fabriqués à la
main.Nos produits se caractéri-
sent par leur conception et fini-
tion de haute précision.
Afin d’obtenir la plus grande
satisfaction de ce produit, veuil-
lez lire la garantie ainsi
que les instructions de service.
Garantie
Matériel et fonction sont ent-
ièrement garantis pour la péri-
ode d’un an à partir de la date
d’achat. Toutes les réclamati-
ons justifiées faites au cours de
cette période, feront l’objet
d’une réparation gratuite.
Retourner le produit faisant
l’objet de la réclamation, avec
preuve de paiement, à votre
distributeur, ou le renvoyer - en
veillant à ce que l’affranchisse-
ment soit suffisant - à l’un des
services après-vente ci-des-
sous:
ERNST PAUL LEHMANN
PATENTWERK
Service-Abteilung
Saganer Str. 1-5
D-90475 Nürnberg
ALLEMAGNE
Tel: [phone]
LGB OF AMERICA
Service Department
6444 Nancy Ridge Dr.
San Diego, CA 92121
USA
Tel: [phone]
La garantie est nulle et non
avenue en cas d’utilisation ina-
déquate ou d’intervention faite
par une personne non auto-
risée.
Les transformateurs et régula-
teurs sont conformes aux rigou-
reuses normes CE-UL et ne
peuvent être ouverts et réparés
que par le fabricant.Toute viola-
tion à cet égard entraînera la
perte impérative de tous les
droits de garantie et un refus de
toutes réparations quelles
qu’elles soient.
Nous vous souhaitons des heu-
res d’amusement inoubliables
avec votre hobby qui est égale-
ment le nôtre.
LIMITED WARRANTY
All of us at Ernst Paul Lehmann
Patentwerk are very proud of
this product. Ernst Paul Leh-
mann Patentwerk warrants it
against defects in material or
workmanship for one full year
from the date of original consu-
mer purchase.
To receive warranty service,
please return this product,
along with the original purchase
receipt, to an authorized retailer
or to one of the LGB service
stations listed here:
Ernst Paul Lehmann
Patentwerk
Saganer Strasse 1-5
D-90475 Nürnberg
GERMANY
Telephone: [phone]
LGB of America
6444 Nancy Ridge Drive
San Diego, CA 92121
USA
Telephone: [phone]
This product will be repaired
without charge for parts or
labor. You are responsible for
any shipping costs, insurance
and customs fees. This warran-
ty does not apply to products
that have been damaged after
purchase, misused or modified.
Transformers and controls are
subject to strict CE and UL
regulations and may only be
opened and repaired by the
manufacturer. This warranty
gives you specific legal rights,
and you may also have other
rights which vary from state to
state.
This warranty only applies to
products purchased from aut-
horized retailers.To find an aut-
horized retailer, contact one of
the LGB service stations listed
here.
R
ER
ERTIFICA TIFICA
C
C
T
T

3
DAS MODELL
Dieses detaillierte Modell verfügt
über folgende Ausstattung:
- wetterfeste Ausführung
- funktionsfähige Kuppelstangen
(nur bei 20910)
- voll eingerichteter Führerstand
mit Fahrer und Armaturen
- Aufkleber zum Beschriften
- voll gekapselte Getriebeeinheit
mit fünfpoligem Bühler-Motor
- vier angetriebene Räder
- sechs Stromabnehmer (4Räder,
2 Schleifkontakte)
- Länge: 185 mm
- Gewicht: 1370 g.
DAS LGB-PROGRAMM
Dieses Modell gehört zum LGB-
Programm mit hochwertigen
Modellbahnen und Zubehör der
Baugröße G.Zum Einsatz mit die-
sem Modell empfehlen wir:
- 30170 Feldbahn-Personenwa-
gen
- 40150 Feldbahn-Güterwagen,
gedeckt
- 40160 Feldbahn-Tankwagen,
2 Stück
- 40180 Feldbahn-Bretterwagen,
2 Stück
- 46170 Feldbahn-Kranwagen
Weitere Informationen über das
komplette LGB-Programm finden
Sie im LGB-Katalog.
BEDIENUNG
Achtung! Diese Lok ist mit einem
Zahnriemenantrieb ausgestattet.
Um Schäden am Antrieb zu ver-
meiden, dürfen Sie die Lok nicht
von Hand schieben.
Kupplungen
Die Feldbahn-Puffer vorne und
hinten an der Lok funktionieren
wie normale LGB-Kupplungsbü-
gel. Hier rastet der Kupplungsha-
ken des Wagens ein (gegebenen-
falls den Wagen umdrehen). Um
Ihre Wagen an beiden Enden mit
Kupplungshaken auszurüsten,
können Sie den Satz Kupplungs-
haken 64402 montieren. Weiter-
hin können die Puffer der Lok
gegen normale Kupplungsbügel
ausgetauscht werden, die von
Ernst Paul Lehmann Patentwerk
als Ersatzteil (Nr. 1.20140.200.1;
2 Stück werden benötigt) erhält-
lich sind (siehe Werkservice).
Mehrzugsystem
Dieses Modell ist mit einem „D“-
Getriebe ausgestattet. Es kann
mit einem LGB Mehrzugsystem-
Decoder (55020) ausgerüstet
werden.Weitere Informationen
erhalten Sie bei Ihrem LGB-Fach-
händler oder direkt bei Ernst Paul
Lehmann Patentwerk (siehe
Werkservice). Wir empfehlen,
den Decoder im Werk einbauen
zu lassen.
Stromversorgung
Achtung! Das Modell sollte nur
mit LGB-Trafos und Fahrreglern
betrieben werden, um Sicherheit
und Zuverlässigkeit zu gewährlei-
sten. Bei Verwendung von Trafos
anderer Hersteller kann Ihre
Garantie ungültig werden.
Weitere Informationen über die
LGB-Trafos und Fahrregler zur
Verwendung im Haus oder im
Freien und über das Mehrzugsy-
stem finden Sie im LGB-Katalog.
Achtung! Nach längerer Benut-
zung kann sich ein wenig Kohlen-
staub im Bereich der Gleise sam-
meln. Dieser Staub kann auf Tep-
pichböden und anderen Materiali-
en Flecken hinterlassen. Der
Benutzer übernimmt die volleVer-
antwortung für jegliche Schäden.
WARTUNG
Achtung! Bei unsachgemäßer
Wartung kann Ihre Garantie
ungültig werden. Um eine vom
Werk autorisierte Wartung zu
erhalten, wenden Sie sich an
Ihren Fachhändler oder senden
Sie Ihr Modell in das Werk ein
(siehe Werkservice).

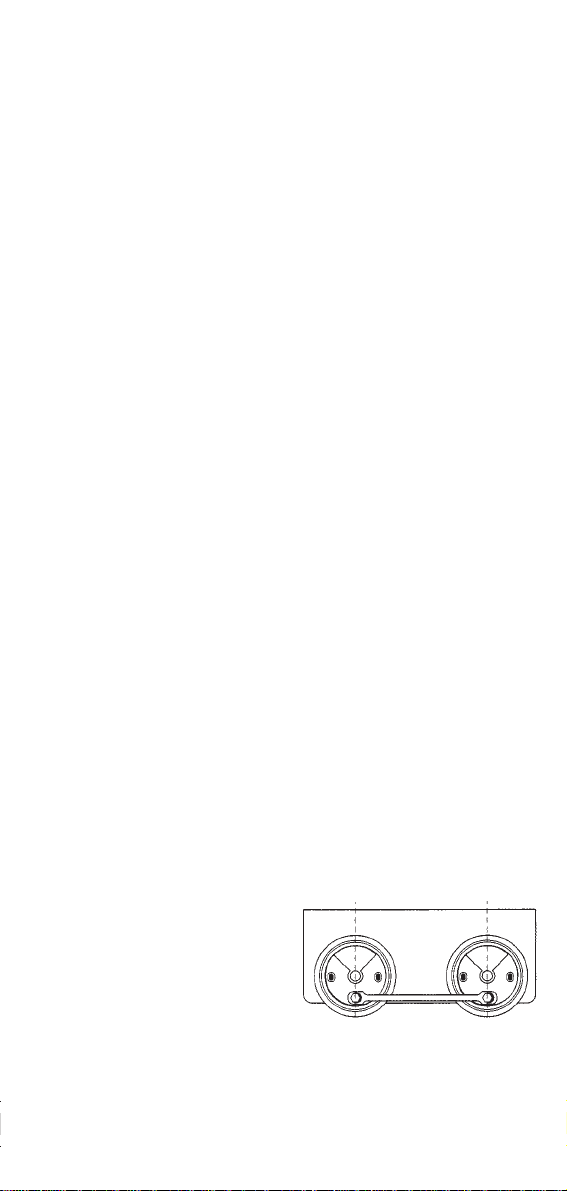

Schmierung
Nur für 20910: Ölen Sie die
Enden der Kuppelstangen hin
und wieder mit je einem Tropfen
LGB-Pflegeöl (50019).
Reinigung
Sie können Ihr Modell mit einem
milden Reinigungsmittel und
einem schwachen Wasserstrahl
reinigen. Tauchen Sie das Modell
nie in eine Flüssigkeit ein. Bei
Modellen mit Sound darf der
Lautsprecher nicht direkt mit
Wasser in Berührung kommen.
Austauschen des Motors, der
Stromabnehmerkohlen und der
Schleifkontakte
Wir empfehlen, diese Bauteile im
Werk auswechseln zu lassen
(siehe Werkservice).

Ersatzteile
50019 LGB-Pflegeöl
50020 LGB-Spezialwerkzeug-
Set
51020 LGB-Getriebefett
62209 Motor für 20140-Serie
63120 Stromabnehmerkohlen
mit Hülse, 8 Stück
63218 Schleifkontakte, 2 Stück
WERKSERVICE
Sollten Reparaturleistungen erfor-
derlich werden, wenden Sie sich
bitte an Ihren Fachhändler oder
schicken Sie Ihr Modell an:
Ernst Paul Lehmann Patentwerk
Reparatur-Abteilung
Saganer Straße 1-5
D-90475 Nürnberg
DEUTSCHLAND
Tel.: [phone]
Die Einsendung erfolgt zu Ihren
Lasten.
VORSICHT! Dieses Modell ist
nicht für Kinder unter 8 Jahren
geeignet. Das Modell hat kleine,
scharfe und bewegliche Teile. Bei
Loks mit Gestänge besteht
Quetsch- und Klemmgefahr!
Bewahren Sie Verpackung und
Bedienungsanleitung auf.
LGB und Lehmann sind eingetra-
gene Warenzeichen der Firma
Ernst Paul Lehmann Patentwerk,
Nürnberg, Deutschland. Andere
Warenzeichen sind ebenfalls
geschützt. Produkte und techni-
sche Daten können sich ohne
Vorankündigung ändern. © 1999
Ernst Paul Lehmann Patentwerk.
4
THE PROTOTYPE
Light-duty, narrow-gauge railways
transport goods in factories,
mines, quarries, as well as on
farms and construction sites
around the world. These “field”
railroads rapidly gained world-
wide popularity after 1880,
whether to haul agricultural pro-
ducts on the large estates of the
Baltic Island of Rügen, sugar
cane on plantations in the U. S.or
slate in British quarries. In recent
decades, motorized trucks have
made inroads, but a few light rail-
ways continue to operate. Mining
operations use small locomotives.
And finally, you can enjoy light
railroads in numerous museums
and parks.
THE MODEL
This detailed replica features:
- weather-resistant construction
- working connecting rods (20910
only)
- cab interior with engineer and
controls
- lettering stickers
- protected gearbox with five-pole
Bühler motor
- four powered wheels
- six power pickups (4 wheel, 2
shoe)
- length: 190 mm (7.5 in)
- weight: 1370 g (3.0 lb)
THE PROGRAM
This model is part of the LGB pro-
gram of quality G-scale trains and
accessories. With this model, we
recommend:
- 30170 FRR Passenger Car
- 40150 FRR Boxcar
- 40160 FRR Tank Cars, 2 pieces
- 40180 FRR Multi-Purpose Car,
2 pieces
- 46170 FRR Crane Car
For more information on the com-
plete LGB program, see the LGB
catalog.
OPERATION
Attention! This locomotive is
equipped with a toothed drive
belt. To protect the drive mecha-
nism, do not push the locomotive
by hand.
Couplers
The field railroad buffers at each
end of the locomotive work as
loop-type couplers.To couple, the
first car of your train has to be ori-
ented with the coupler hook
facing the loco. You can replace
the buffers with a standard LGB
coupler loop, available from your
GB
USA

5
LGB service station as spare part
1.20140.200.1 (2 pieces needed)
(see Factory Service).
Multi-Train System
This model has a „D“ gearbox. It
can be equipped with an LGB
Multi-Train System Decoder
(55020). For more information,
contact your authorized LGB
retailer or an LGB service station
(see Factory Service). We
recommend factory installation of
decoders.
Power Supply
Attention! For safety and reliabi-
lity, operate this model with LGB
power supplies (transformers,
power packs and controls) only.
The use of non-LGB power sup-
plies may void your warranty.
For more information on LGB
power supplies for indoor, outdoor
and multi-train operation, see the
LGB catalog.
Attention! After extended opera-
tion, this model may leave a small
amount of carbon dust around the
track. This dust can stain carpet
and other materials. The user
assumes full responsibility for any
damage.
MAINTENANCE
Attention! Improper service may
void your warranty. For factory
authorized service, contact an
authorized retailer or send this
product to an LGB service station
(see Factory Service).
Lubrication
20910 only: The drive rod ends
should be lubricated occasionally
with a small amount of LGB Main-
tenance Oil (50019).
Cleaning
This model can be cleaned using
a mild detergent and gentle stream
of water. Do not immerse this
model. If this model is equipped
with sound electronics, do not
expose the speaker directly to
water.
Replacing the motor, brushes
and pick-up shoes
We recommend factory installati-
on of these parts (see Factory
Service).
Maintenance parts
50019 Maintenance Oil
50020 Special Tool Set
51020 Gear Lubricant
62209 20140-Series Motor
63120 Brushes, 14mm, 16mm,
8 pack
63218 Standard Pick-Up Shoes,
2 pack
FACTORY SERVICE
For factory authorized service,
contact an authorized retailer or
send this product to one of the
LGB service stations listed below:
Ernst Paul Lehmann Patentwerk
Reparatur-Abteilung
Saganer Strasse 1-5
D-90475 Nürnberg
GERMANY
Telephone: [phone]
LGB of America
6444 Nancy Ridge Drive
San Diego, CA 92121
USA
Telephone: [phone]
You are responsible for any ship-
ping costs, insurance and customs
fees.
CAUTION! This model is not for
children under 8 years of age.
This model has small parts, sharp
parts and moving parts. Some
locomotives have drive rods that
can pinch and bind.Save the sup-
plied packaging and instructions.
LGB and Lehmann are registered
trademarks of Ernst Paul Leh-
mann Patentwerk, Nürnberg,
Germany. Other trademarks are
the property of their owners. Pro-
ducts and specifications are sub-
ject to change without notice. ©
1999 Ernst Paul Lehmann Patent-
werk.

LE MODÈLE D’ORIGINE
Les chemins de fer à voie étroite
sont appelés dans le langage
courant chemins de fer de cam-
pagne, bien qu’ils ne soient pas
utilisés uniquement dans l’agri-
culture, mais souvent aussi dans
les mines, les briqueteries, les
gravières et en tant que chemins
de fer de chantiers.
Aujourd’hui encore, il existe tou-
jours des chemins de fer de cam-
pagne. Des petites locomotives
de plus en plus modernes sont
également employées dans l’in-
dustrie minière. Enfin, on peut
aller voir ces petits chemins de fer
dans les musées et les parcs.
LE MODÈLE RÉDUIT
Ce modèle détaillé dispose des
caractéristiques suivantes :
- modèle résistant aux intempéries
- membiellage en état de marche
(seulement pour 20910)
- cabine de conduite entièrement
aménagée avec mécanicien et
tuyauteries
- autocollants pour inscriptions
- engrenage fermé blindé avec
moteur Bühler à cinq pôles
- quatre essieux entraînés
- six récepteurs de courant (4 roues,
2 frotteurs)
- Longueur: 185 mm
- Poids: 1.370 g
LA GAMME LGB
Ce modèle réduit fait partie de la
gamme de trains et accessoires
haut de gamme LGB de taille G.
Pour l’utilisation de ce modèle
réduit, nous recommandons :
- 30170 Voiture à voyageurs de
chemins de fer de campagne
- 40150 Wagon à marchandises
de chemins de fer de campa-
gne, couvert
- 40160 Wagon-citerne de che-
mins de fer de campagne, 2 piè-
ces
- 40180 Wagonnet à claire-voie
de chemins de fer de campa-
gne, 2 pièces
- 46170 Wagon-grue de chemins
de fer de campagne
Veuillez consulter le catalogue
LGB pour de plus amples infor-
mations sur l’ensemble de la
gamme LGB.
COMMANDE
Attention ! Cette locomotive est
équipée d’une transmission à
courroie dentée. Afin d’éviter tout
endommagement de l’entraîne-
ment, ne refoulez pas la locomoti-
ve à la main.
Attelage
Les tampons de chemins de fer
de campagne, situés à l’avant et à
l’arrière de la locomotive, fonc-
tionnent comme des manilles
courantes LGB de tendeur d’atte-
lage. C’est ici que s’enclenche le
crochet d’attelage de la voiture
(retourner la voiture le cas
échéant). Vous pouvez monter le
jeu de crochets d’attelage com-
plet 64402 pour équiper votre voi-
ture de crochets aux deux extré-
mités.En outre, les tampons de la
locomotive peuvent être rem-
placés par des manilles usuelles
de tendeur d’attelage, que vous
pouvez vous procurer en tant que
pièce de rechange (Nr.
1.20140.200.1; 2 pièces sont
nécessaires) auprès de Ernst
Paul Lehmann Patentwerk (voir
Service de l’usine).
Système multitrain
Ce modèle réduit est doté d’un
engrenage „D“ et peut être équipé
d’un décodeur multitrain LGB
(55020).
Veuillez vous adresser à votre
revendeur LGB pour de plus
amples informations ou directe-
ment à Ernst Paul Lehmann Pat-
entwerk (voir Service de l’usine).
Nous recommandons de faire
monter le décodeur à l’usine.
Alimentation électrique
Attention ! Afin d’assurer un fon-
ctionnement sûr et fiable de ce
modèle réduit, ne l’utilisez qu’a-
vec des transformateurs et régu-
lateurs LGB. Si vous utilisez des
transformateurs provenant d’aut-
res fabricants, votre garantie peut
être annulée.
Veuillez consulter le catalogue
LGB pour de plus amples infor-
mations concernant les transfor-
mateurs LGB, pour un emploi à la
maison ou en plein air, ainsi qu’a-
vec le système multitrain.
Attention ! Un peu de charbon
résultant de l’usure des charbons
des pantographes peut s’accu-
muler au niveau des rails. Cette
poussière peut faire des taches
sur les moquettes et d’autres
matières. A cet effet, l’utilisateur
assume l’entière responsabilité
pour tout dommage éventuel.
ENTRETIEN
Attention ! Un entretien incorrect
peut annuler votre garantie. Si un
entretien homologué à l’usine s’a-
6
F

vère nécessaire, veuillez vous
adresser à un revendeur agréé ou
renvoyer ce modèle réduit LGB à
l’usine (voir Service de l’usine).
Graissage
Seulement pour 20190 : Lubrifiez
de temps en temps les extrémités
des bielles d’accouplement en
utilisant quelques gouttes d’huile
spéciale LGB (50019).
Nettoyage
Vous pouvez nettoyer ce modèle
réduit au moyen d’un produit net-
toyant doux et d’un faible jet
d’eau. Ne plongez jamais ce
modèle réduit dans un liquide. Si
ce modèle est équipé d’un systè-
me de sonorisation, veillez à ce
que les haut-parleurs ne soient
jamais en contact direct avec
l’eau.
Remplacement du moteur, des
charbons et des frotteurs
Nous recommandons de faire
effectuer le remplacement de ces
pièces à l’usine (voir Service de
l’usine).
Pièces de rechange
50019 Huile spéciale LGB
50020 Jeu d’outillage spécial
LGB
51020 Graisse à engrenages
LGB
62209 Moteur pour série 20140
63120 Charbons avec douille, 8
pièces
63218 Frotteurs, 2 pièces
SERVICE DE L’USINE
Si un entretien s’avère nécessai-
re, veuillez vous adresser à votre
revendeur agréé ou renvoyer
votre modèle réduit LGB à l’a-
dresse suivante :
Ernst Paul Lehmann Patentwerk
Saganer Straße 1-5
D-90475 Nuremberg
ALLEMAGNE
Tél.: [phone]
Les frais d’expédition sont à votre
charge.
ATTENTION ! Ce modèle réduit
ne convient pas aux enfants de
moins de 8 ans en raison de la
présence de bords vifs et pointus
exigés par le modèle et son fonc-
tionnement. Il y a un risque
d’écrasement et de coincement
au niveau de l’embiellage de la
locomotive ! Veuillez conserver
l’emballage et le mode d’emploi.
LGB est une marque déposée de
l’entreprise Ernst Paul Lehmann
Patentwerk, Nuremberg, Allema-
gne. Les autres marques sont la
propriété des entreprises respec-
tives. Tous les produits et toutes
les caractéristiques techniques
peuvent être modifiés sans préa-
vis. © 1999 Ernst Paul Lehmann
Patentwerk.
7

Nicht für Kinder unter 8 Jahren geeignet, wegen funktions- und modellbedingter schar-
fer Kanten und Spitzen.
Not suitable for children under 8 years of age.This is due to the fact that design neces-
sary sharp edges and corners are present.
N’est pas approprié pour les enfants en-dessous de 8 ans, à cause de la présence de
bords vifs et pointus, exigés pour le modèle et son fonctionnement.
No adecuado para niños menores de 8 años, debido a cantos y puntas peligrosos con-
dicionados por la función o el modelo.
Non adatto per bambini sotto gli 8 anni in quanto per motivi funzionali e costruttivi vi
sono spigoli vivi e punt aguzze.
Niet geschikt voor kinderen onder 8 jaar, omdat het model scherpe randen en uitsteek-
sels heeft, die modelbouwtechnisch noodzakelijk zijn.
Verpackung und Betriebsanleitung aufbewahren!
Tenere il cartone da imballare e l’istruzione per l’uso!
Please keep the cardbox and the instruction leaflet.
Guardar el cartón de embalaje y la instrucción para el uso!
Gardez l’emballage et la mode d’emploi, s’il vous plaît.
Verpakking en gebruiksanwijzing beware!
Änderungen der technischen Ausführungen vorbehalten.
We reserve the right to make technical alterations without prior notice.
Modifications de constructions réservées.
21510/42 0.8/0199
EERRNNSSTTPPAAUULLLLEEHHMMAANNNN
PPAATTEENNTTWWEERRKK
Saganer Str. 1-5 · D-90475 Nürnberg
made
in
Germany
