LVI CE User manual

Monterings- och bruksanvisning för modell CE
Monterings- og brukerveiledning for modell CE
Asennus- ja käyttöohje tyypille CE
Monterings- og brugsanvisning for model CE
Instructions for fi tting and use- Model CE
Instructions de montage et d`utilisation du modèle CE
CE

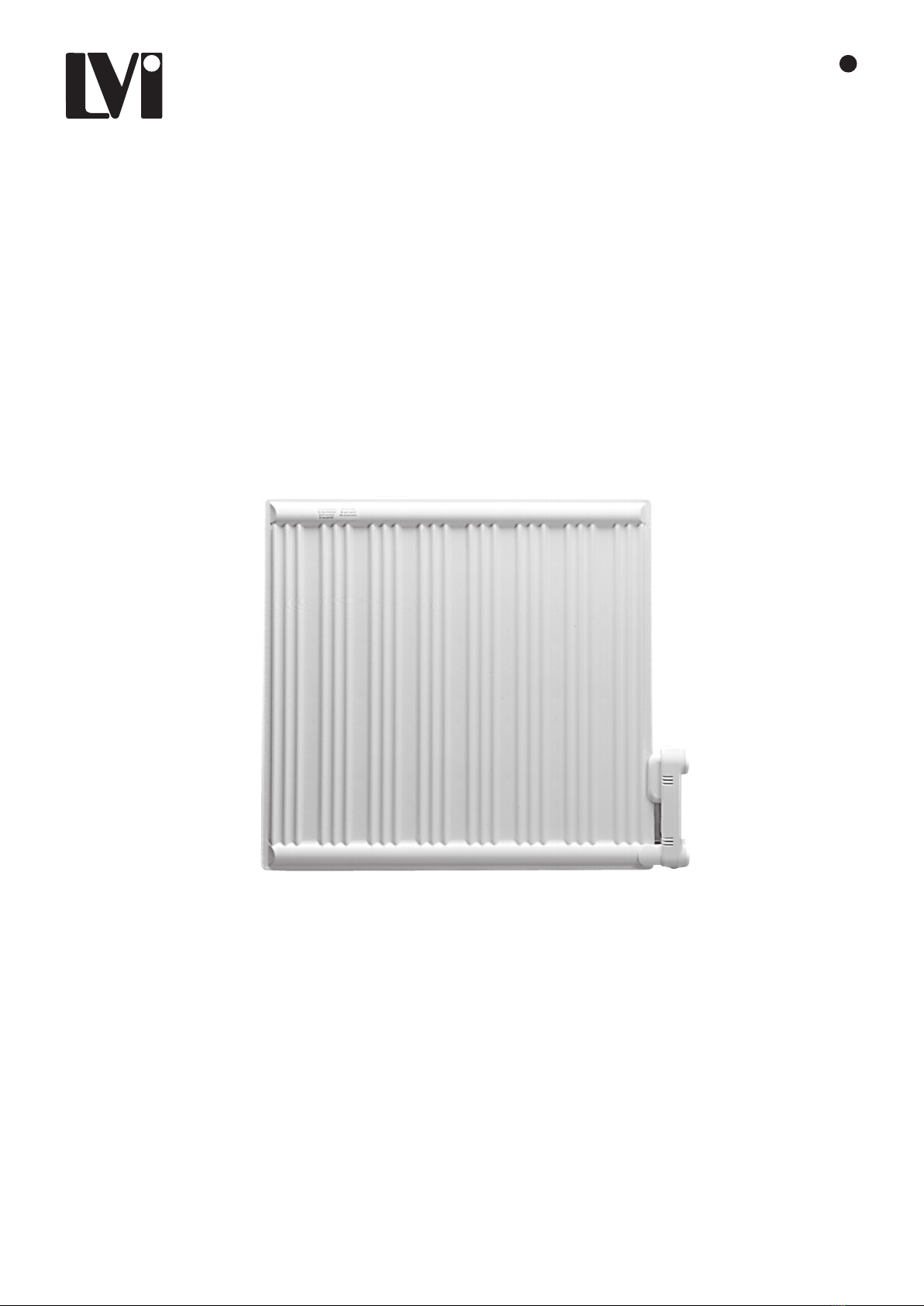

Oljefylld elradiator med elektronisk termostat
Elektrisk oljefyllt ovn med elektronisk termostat
Öljytäytteinen sähkölämmitin elektronisella termostaatilla
Oliefyldt el-radiator med elektronisk termostat
Oil-fi lled electric radiator with electronic thermostat
Radiateur électrique à fl uide caloporteur avec thermostat électronique

1
1
4
4
2
5
5
3
3
MIN 100mm
MIN 100mm
100 mm
125mm
430mm
Sverige Huvudkontor
LVI produkter AB
531 75 Järpås
Tel [phone]
Fax [phone]
[e-mail]
www.lviprodukter.se
Norge Salgskontor
LVI produkter
Postboks 146
1369 Stabekk
Tlf. 67 58 33 11
Faks 67 58 33 77
[e-mail]
www.lviprodukter.no
Suomi Myyntikonttori
LVI produkter Finland
Kauppakartanonkatu 7A 62
00930 Helsinki
Puh. 09 7269 1040
Fax. [phone]
info@lviprodukter.fi
www.lviprodukter.fi
France Concessionnaire
LVI France
Domaine de Mon Désir 2
20, Avenue de l’Agriculture
63100 Clermont-Ferrand
Tél : [phone]
Fax : [phone]
[e-mail]
www.lvi-france
.f
r
.fr.f
Other countries
Please contact your
local supplier
, or visit
local supplier, or visit local supplier
www.lviprodukter.com
300mm
600mm
MIN 100mm
MIN 100mm

SVENSK
3. Inkoppling 230V (modell CE.....P)
Radiatorns anslutningskabel med jordad stickpropp
anslutes till befi ntligt vägguttag.
Önskas anslutning till den fasta installationen via en
väggdosa avlägsnas stickproppen på kabeln varefter
anslutning sker till lämplig väggdosa.
Anslutningsdosan placeras lämpligast på väggen bakom
radiatorn. Avståndet mellan baksidan på radiatorn och
väggen är 50 mm. Tillse att anslutningsdosan inte ligger an
mot radiatorns baksida.
Passande anslutningsdosa är E 1437600, E 1437700 mfl .
3-ledarkabeln anslutes enligt följande:
Brun ledare = Fas
Blå ledare = N-ledare
Grön/Gul ledare = Skyddsledare
Alternativt kan anslutningsdosa av plug-in typ levereras av LVI.
Den har LVI artikel nr 4210401.
3-ledarkabeln anslutes till plugg-in kontakten enligt följande:
Brun ledare = Klämma 1
Blå ledare = Klämma 2
Grön/Gul ledare = Klämma
Anslutning till den fasta installationen görs på plinten i
anslutningsdosan enligt följande:
Klämma 1 = Fas
Klämma 2 = N-ledare
Klämma = Skyddsledare
Användning
Radiatorn kopplas på genom att sätta strömbrytaren i läge
I
.
Önskad rumstemperatur ställs in med termostatratten.
Vridning medurs ger högre temperatur. Radiatorn är försedd
med ett överhettningsskydd som kopplar ifrån strömmen om
radiatorn blir för varm. Återställning sker genom att radiatorn
stängs av med strömbrytaren i ca 15 minuter. Om upprepad
frånkoppling sker, kontrollera att inga radiatordelar är övertäckta.
Kontakta annars leverantören. Om radiatorn vid fristående
användning välts omkull och blir liggande i detta läge bryts
strömmen genom att en speciell säkring löser ut.
Säkringen kan ej återställas utan måste bytas ut, kontakta
leverantören.
Skötsel
Vid behov av rengöring eller avtorkning skall endast skonsamma
rengöringsmedel användas.
Övrigt
”
Får ej övertäckas” innebär att radiatorn inte får användas
för torkning av tex kläder genom direkt övertäckning. Denna
radiator är fylld med en precis mängd speciell olja, varför
reparationer som medför att den måste öppnas endast får
göras av tillverkaren eller dennes serviceombud. Eventuellt
läckage skall åtgärdas av tillverkaren eller dennes ombud.
Som tillbehör fi nns en låsdetalj för fastlåsning av radiator-
konsolens övre del.
Anslutningskabeln till denna radiator är av en speciell typ,
som om den skadas och måste bytas ut skall rekvireras från
tillverkaren eller dennes ombud.
Anslutningskabel för modell CE har LVI artikel nr 641 0101.
Anslutningskabel med stickpropp för modell CE.....P
har LVI artikel nr 642 0201.
Garanti
Gällande garantitid är 2 år. Om några problem eller
eventuella reparationsbehov skulle uppstå ber vi Dig kontakta
Din leverantör.
CE
= Radiator för väggmontage. Elektronisk termostat.
Levereras med 3-ledarkabel samt väggkonsoler
med skruv.
Märkspänning 400V. Kapslingsklass IP 21
.
CE....P
= Radiator för väggmontage alternativt fristående
placering. Elektronisk termostat. Levereras med
anslutningskabel försedd med jordad stickpropp,
väggkonsoler med skruv samt fötter.
Märkspänning 230V. Kapslingsklass IP 21
.
Installation

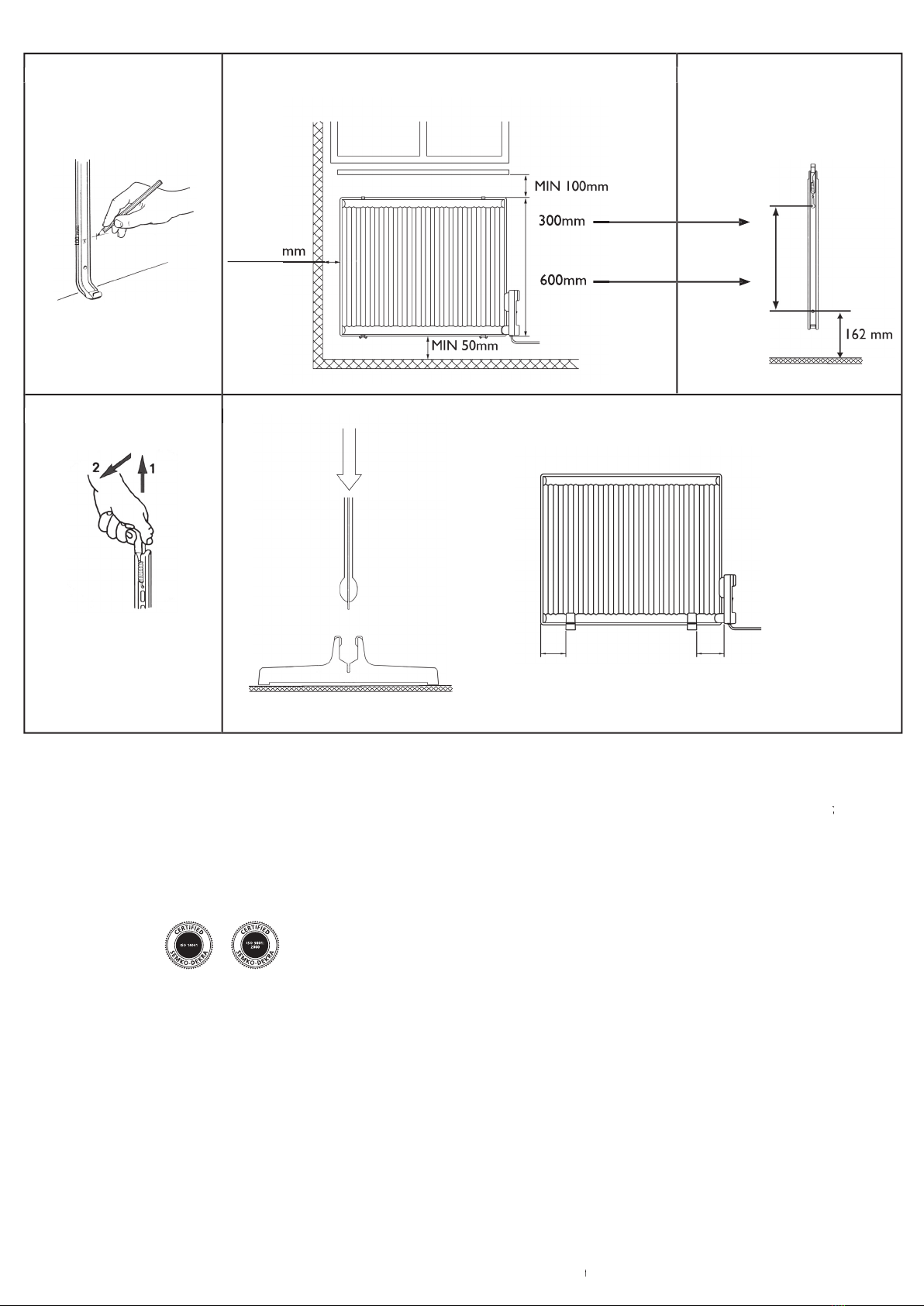

1. Montering
Medlevererade väggkonsoler monteras på vägg med
bifogade skruvar. Konsolerna placeras lämpligast
ca 100-150 mm in från varje gavel på radiatorn.
Konsolen kan användas till höjdmarkering, se bild 1.
Obs! Angivna minsta mått till golv, fönsterbänk och sidovägg
får ej underskridas, se bild 2.
Måttet i bild 3 mellan golv och nedre fästhål ger 100 mm
avstånd mellan golvet och radiatorns nedre kant.
Det är viktigt för radiatorns funktion att den monteras vågrätt.
Väggkonsolens övre del kan dras upp och spärras i sitt övre
läge för att underlätta upphängningen av radiatorn, se bild 4.
Se till, vid låsning av radiatorn i konsolen, att konsolens övre
del greppar ordentligt om radiatorns kant för att motverka dess
möjlighet att glida i sidled.
Modell CE.....P kan alternativt förses med fötter för fristående
användning. De medlevererade fötterna monteras genom att
de tryckes fast på radiatorn enligt bild 5.
Radiatorn är vändbar. Termostathuset skall alltid vara nedåt, närmast
golvet.
Radiatorn får inte placeras omedelbart under ett fast
vägguttag eller i omedelbar närhet av badkar, dusch eller
swimmingpool.
2 Inkoppling 400V (modell CE)
Radiatorns 3-ledarkabel anslutes i lämplig anslutnings-
dosa som med fördel placeras på väggen bakom radiatorn.
Avståndet mellan baksidan på radiatorn och väggen är
50 mm. Tillse att anslutningsdosan inte ligger an mot
radiatorns baksida.
Passande anslutningsdosa är E 1437600, E 1437700 mfl .
3-ledarkabeln anslutes enligt följande:
Brun ledare = Fas 1
Blå ledare = Fas 2
Grön/Gul ledare = Skyddsledare
Alternativt kan anslutningsdosa av plug-in typ levereras av LVI.
Den har LVI artikel nr 421 0401.
3-ledarkabeln anslutes till plug-in kontakten enligt följande:
Brun ledare = Klämma 1
Blå ledare = Klämma 2
Grön/Gul ledare = Klämma
Anslutning till den fasta installationen görs på plinten i
anslutningsdosan enligt följande:
Klämma 1 = Fas 1
Klämma 2 = Fas 2
Klämma
= Skyddsledare

NORSK
3. Innkobling 230V (modell CE..P)
Ovnens tilkoblingskabel med jordet stikk-kontakt kobles
til eksisterende vegguttak.
Hvis det ønskes tilkobling til den faste installasjonen via en
veggkontakt, fjernes stikk-kontakten på kabelen hvoretter
tilkobling skjer til egnet veggkontakt. Tilkoblingsboksen
plasseres fortrinnsvis på veggen bak ovnen. Avstanden
mellom baksiden av ovnen og veggen er 50 mm.
Pass på at tilkoblingsboksen ikke ligger an mot ovnens bakside.
Passende tilkoblingsboks er E 1437600, E 1437700 med fl ere.
3-lederkabelen tilkobles som folger:
Brun leder = Fase
Blå leder = N-leder
Grønn/gul leder = Jording
Alternativt kan tilkoblingsboksen av plug-in type leveres av LVI.
Den har artikkel nr. 421 0401.
3-lederkabelen tilkobles til plug-in kontakten som følger:
Brun leder = Klemme 1
Blå leder = Klemme 2
Grønn/gul leder = Klemme
Tilkobling til den faste installasjonen gjøres på koblingsplaten
i tilkoblingsboksen som følger:
Klemme 1 = Fase
Klemme 2 = N-leder
Klemme
= Jording
Bruk av ovnen
Ovnen tas i bruk ved å sette strømbryteren i stilling
I.
Ønsket romtemperatur stilles inn med termostathjulet.
Vridning med klokken gir høyere temperatur. Ovnen er
utstyrt med en overopphetningsbeskyttelse som kobler ifra strømmen
hvis ovnen blir for varm. Tilbakestilling skjer ved at ovnen stenges av
med strømbryteren i ca 15 minutter. Hvis gjentatt frakobling skjer,
pass på at ingen ovndeler er tildekket, - kontakt leverandøren.
Hvis ovnen ved frittstående bruk veltes overende og blir liggende i
denne stillingen, så brytes strømmen ved at en spesiell sikring løses
ut. Sikringen kan ikke tilbakestilles, men må byttes ut,
- kontakt leverandøren.
Vedlikehold
Når det er behov for rengjøring eller avtørking, skal bare
skånsomme rengjøringsmidler benyttes.
Øvrig
«Må ikke tildekkes» innebærer at ovnen ikke må brukes
til tørking av klær, og direkte tildekking. Denne ovn er fylt med en
nøyaktig mengde spesiell olje. Dette medfører at reparasjoner som
innebærer åpning av ovnen bare kan gjøres av produsenten eller dennes
representant. Som tilbehør fi nnes det en låsedetalj for fastlåsing av
ovnefestets øvre del. Hvis tilkoblingskabelen til denne ovn skades,
må den byttes med en spesiell type som skaffes av produsenten
eller dennes representant.
Tilkoblingskabel for modell CE har LVI artikkel nr. 641 0 101.
Tilkoblingskabel med stikk-kontakt for modell CE .... P har
LVI artikkel nr. 642 0201.
Garanti
Gjeldene garantitid er 2 år. Hvis noen problemer eller
eventuelle reparasjonsbehov skulle oppstå, ber vi deg
kontakte din leverandør.
CE =
Ovn for veggmontering Elektronisk termostat.
Leveres med 3-lederkabel samt veggfeste
med skrue. Merkespenning 400V.
Kapslingsklasse IP 21
.
CE.....P =
Ovn for veggmontering alternativt frittstående
plassering. Elektronisk termostat. Leveres med
tilkoblingskabel utstyrt med jordet stikk-kontakt,
veggfeste med skrue samt føtter.
Merkespenning 230V. Kapslingsklasse IP21
.
Installasjon
1. Montering
Bilde 1.
Medleverte veggfester monteres på vegg med vedlagte
skruer. Festene plasseres mest hensiktsmessig
ca I00- I50 mm inn fra hver gavl på ovnen. Festet
kan brukes til høydemerking.
Bilde 2.
Obs! Angitte minste mål til gulv, vindusbenk og sidevegg må
ikke overskrides.
Bilde 3.
Målet mellom gulv og
nedre festehull gir 100 mm avstand mellom gulvet og
ovnens nedre kant.
Det er viktig for ovnens funksjon at den monteres vannrett.
Bilde 4.
Veggfestets øvre del kan dras opp og sperres i sitt øvre
leie for å lette opphengningen av ovnen.
Pass på, ved låsing av ovnen i festet, at fetstets
øvre del gripes rundt ovnens kant for å motvirke dens
mulighet til å gli sideveis.
Modell CE.....P kan alternativt utstyres med føtter for
frittstående bruk.
Bilde 5.
De medleverte føttene monteres ved at de trykkes fast på ovnen.
Ovnen er vendbar. Reguleringen skal alltid være
nærmest gulvet.
Ovnen må ikke plasseres umiddelbart under et fast vegguttak eller i umid-
delbar nærhet av badekar, dusj eller svømmebasseng.
2 Innkobling 400V (modell CE)
Ovnens 3-lederkabel kobles i egnet tilkoblingsboks som med fordel plas-
seres på veggen bak ovnen. Avstanden mellom baksiden på ovnen og
veggen er 50 mm. Pass
på at tilkoblingsboksen ikke ligger an mot ovnens bakside.
Passende tilkoblingsboks er E 1437600, E 1437700 med fl ere.
3-lederkabelen tilkobles som følger:
Brun leder = Fase 1
Blå leder = Fase 2
Grønn/gul leder = Jording
Alternativt kan tilkoblingsboks av plug-in typen leveres av LVI.
Den har LVI artikkel nr. 421 040 1.
3-lederkabelen kobles til plug-in kontakten som følger:
Brun leder = Klemme 1
Blå leder = Klemme 2
Grønn/gul leder = Klemme
Tilkobling til den faste installasjonen gjøres på koblingsplaten
i tilkoblingsboksen som folger:
Klemme 1 = Fase 1
Klemme 2 = Fase 2
Klemme
= Jording

SUOMI
CE =
Lämmitin seinäasennukseen. Elektroninen termostaatti.
Toimitetaan 3-johdin kaapelillla ja seinäkiinnikkeillä
ruuveineen.Liitäntäjännite 400V, tai 230V
Kotelointiluokka IP 21
.
CE....P
=
Lämmitin seinäasennukseen tal vapaasti
seisovaan asennukseen. Elektroninen termostaatti.
Toimitetaan maadoitetulla pistotulpalla varustetulla
liitäntäkaapelilla, seinäkiinnikkeillä ruuveineen ja
jaloilla. Liitäntäjännite 230V. Kotelointiluokka IP 21
.
Asennus
1. Asentaminen
Mukana toimitetut seinäkiinnikkeet asennetaan seinään mukana
olevilla ruuveilla. Seinakiinnikkeet on parasta kiinnittää n.
100-150mm päähän lämmittimen päädyistä.
Kiinnikettä voidaan käyttää kiinnityskorkeuden
määrittämiiseen. Katso kuva 1.
Huom! Annettuja minimimittoja lattiaan, ikkunalautaan ja
sivuseiniin ei saa alittaa. Katso kuva 2.
Mitta kuvassa 3. lattian ja alemman kiinitysreiän välillä,
antaa lämmittimen alareunan ja lattian väliseksi mitaksi l00mm.
Lämmittimen toiminnan kannalta on tärkeää, että se asennetaan
ehdottomasti vaakasuoraan.
Seinäkiinnikkeen yläosa voidaan vetää ylös ja lukita
asennuksen helpottamiseksi, katso kuva 4. Kun lukitset
lämmittimen kiinnikkeeseen, tarkista että seinäkiinnikkeen
yläosa lukittuu lämmittimen reunaan. Tällä estetään lämmittimen
liikkuminen sivusuunnassa.
Mallit CE .... P voidaan varustaa vaihtoehtoisesti jaloilla
vapaasti seisovaa asennusta varten. Mukana toimitettavat
jalat kiinnitetään lämmittimeen painamalla, kuvan 5 mukaan.
Lämmittin on käännettävissä. Säädinosan on aina oltava
lattiaan päin.
Lämmitintä ei saa sijoittaa pistorasian alle tai
kylpyammeen, suihkun tai uima-altaan välittömään
läheisyyteen.
2. Kytkentä 400V (malli CE)
Lämmittimen 3-osainen kytkentäkaapeli kytketään mieluiten
lämmittimen taakse asennettuun kytkentärasiaan. Lämmittimen taka-
seinän ja seinän välinen etäisyys on 50 mm.
Varmista, että kytkentärasia ei ota kiinni patterin takaseinään.
3-johdinkaapeli kytketään seuraavasti:
Ruskea johdin = vaihe I
Sininen johdin = vaihe 2
Kelta-vihreä johdin = suojamaa (maadoitus)
Vaihtoehtoisesti kytkentärasia voidaan toimittaa
kytkentävalmiina, tuotenumero 421 0401.
3-johdinkaapeli kytketään liittimeen seuraavasti:
Ruskea johdin = riviliittimen nro 1
Sininen johdin = riviliittimen nro 2
Kelta-vihreä johdin = suojamaa (maadoitus)
Kiinteässä asennuksessa kytketään johtimet
kytkentärasiaan seuraavasti:
Riviliittimen nro 1 = vaihe I
Riviliittimen nro 2 = vaihe 2
Maadoitusliitin
= suojamaa (kelta-vihreä)
3. Kytkentä 230 V (malli CE ..... P)
Lämmitin, jossa on maadoitetulla pistotulpalla varustettu
Iiitäntäkaapeli, kytketään olemassa olevaan pistorasiaan.
Jos halutaan kiinteää asennusta, pistotulppa irrotetaan ja
kaapeli kytketään sopivaan kytkentärasiaan. Kytkentärasia
kiinnitetään mieluiten seinään lämmittimen taakse.
Lämmittimen takaseinän ja seinän välinen etäisyys on
50 mm. Varmista, että kytkentärasia ei ota kiinni patterin
takaseinään.
3-jobdinkaapeli kytketään seuraavasti:
Ruskea johdin = vaihe
Sininen johdin = 0-johdin
Kelta-vihreä johdin = suojamaa (maadoitus)
Vaihtoehtoisesti kytkentärasia voidaan toimittaa
kytkentävalmiina, tuotenumero 421 0401.
3-johdinkaapeli kytketään Iiittimeen seuraavasti:
Ruskea johdin = riviliittimen nro 1
Sininen johdin = riviliittimen nro 2
Kelta-vihreä johdin = suojamaa (maadoitus)
Kiinteässä asennuksessa kytketään johtimet
kytkentärasiaan seuraavasti:
Riviliittimen nro 1 = vaihe
Riviliittimen nro 2 = 0-johdin
Maadoitusliitin
Riviliittimen nro 2 = 0-johdin
= suojamaa (kelta-vihreä)
Käyttö
Lämmittin kytketään päälle kääntämällä virtakytkin asentoon I.
Haluttu huonelämpötila säädetään termostaatilla.
Myötäpäivään kääntäminen nostaa lämpötilaa.
Lämmitin on varustettu ylikuumenemissuojalla. Sen kuittaus
tapahtuu automaattisesti noin 15 min. kuluttua, kun virta on
katkaistu.
Jos ylikuumenemisia tapahtuu toistuvasti, tarkista, ettei
lämmittimiä ole peitetty. Tarvittaessa ota yhteys tavaran
toimittajaan.
Jos vapaasti seisova lämmitin kaatuu, katkeaa virta
erikoissulakkeen takia. Sulaketta ei voi kuitata, vaan se on
vaihdettava. Ota yhteys jälleenmyyjään.
Hoito
Käytä puhdistukseen vain mietoja pesuaineita.
Muuta
”Ei saa peittää” tarkoittaa, että lämmitintä ei saa käyttää
esim. vaatteiden kuivatukseen peittämällä koko laite.
Lämmitin on täytetty tietyllä määrällä erikoisöljyä.
Tämän vuoksi korjauksia saa tehdä ainoastaan valmistaja tai
valtuutettu huoltoliike. Mahdolliset vuodot hoitavat valmistaja tai
valtuutetut huoltoliikkeet.
Lisätarvikkeena on saatavana lukitusosa, joka lukitsee
lämmittimen paikoilleen.
Jos Iiitäntäkaapeli vahingoittuu, on se vaihdettava valmistajan
tai valtuutetun huoltoliikkeen toimittamaan kaapeliin.
Liitäntäkaapeli mallille CE on LVI nro 641 0101.
Liitäntäkaapeli pistorasiamalleille CE.... P on LVI nro 642 0201
Takuu
Takuuaika on kaksi (2) vuotta. Jos ongelmia tai korjaustarpeita
ilmenee, pyydämme ottamaan yhteyttä tavaran toimittajaan.

DANSK
3. Tilslutning 230 V (model CE... P)
Radiatorens tilslutningskabel med jordet stik tilsluttes til en
eksisterende stikkontakt.
Hvis der ønskes en tilslutning til den faste installation via en vægtil-
slutningsdåse, fjernes stikket fra kablet, hvorefter kablet
tilsluttes til en almindelig vægtilslutningsdåse. Tilslutningsdåsen
placeres bedst på væggen bag radiatoren. Afstanden mellem
bagsiden af radiatoren og væggen er 50 mm. Sørg for,
at tilslutningsdåsen ikke ligger an mod radiatorens bagside.
En passende tilslutningsdåse er E 1437600, E 1437700 m.fi .
3-lederkablet tilsluttes som følger:
Brun leder = Fase
Blå leder = N-leder
Grøn/gul leder = Beskyttelsesleder
Alternativt kan en stiktilslutningsdåse leveres af LVI.
Den har LVI artikelnr. 421 0401.
3-lederkablet tilsluttes til stiktilslutningsdåsen som følger:
Brun leder = Klemme I
Blå leder = Klemme 2
Grøn/gul leder = Klemme
Tilslutningen til den faste installation sker på tilslutnings-
enheden i tilslutningsdåsen som følger:
Klemme I = Fase
Klemme 2 = N-leder
Klemme
= Beskyttelsesleder
Anvendelse
Radiatoren tændes ved at stille strømkontakten på
I
.
Den ønskede rumtemperatur indstilles med termostathjulet.
Drejning med uret giver en højere temperatur. Radiatoren er
udstyret med en overophedningssikring som frakobler
strømmen, hvis radiatoren bliver for varm. Sikringen nulstilles
ved at slukke for radiatoren med strømkontakten i ca: 15
minutter. Hvis den frakobles gentagne gange, skal man
kontrollera, at ingen dele af radiatoren er tildækket, ved behov
kontaktas leverandøren. Hvis radiatoren vælter ved fritstående an-
vendelse og den bliver liggende, afbrydes strømmen ved at
en speciel sikring udløses. Sikringen kan ikke nulstilles, men
skal udskiftes. Kontakt leverandøren.
Vedligeholdelse
Ved behov for rengøring eller aftørring må der kun bruges
skånsomme rengøringsmidler.
Øvrigt
”Må ikke tildækkes” indebærer, at radiatoren ikke må bruges
til tørring af f.eks. tøj ved at lægge dem direkte på radiatoren.
Denne radiator er fyldt med en nøjagtig mængde af en speciel
olie. Derfor må reparationer, som indebærer, at den skal åbnes,
kun udføres af producenten eller dennes servicerepræsentant.
Eventuelle Iækager skal udbedres af producenten eller dennes
repræsentant. Som tilbehør kan man få en låseenhed til fast-
låsning af radiatorkonsollens øvre del. Hvis tilslutningskablet
til denne radiator beskadiges, skal den udskiftes med en speciel
type, som leveres af producenten eller dennes repræsentant.
Tilslutningskablet for model CE har LVI artikelnr. 641 0101.
Tilslutningskablet med stik for model CE... P har
LVI artikelnr. 642 020 1.
Garanti
Garantien gælder i 2 år. Hvis der skulle opstå problemer eller
eventuelle reparationsbehov, beder vi dig kontakte din leverandør.
CE
= Radiator til vægmontering. Elektronisk termostat.
Leveres med 3-lederkabel samt vægkonsoller
med skrue. Nominel spænding 400 V.
Beskyttelsesklasse IP 21
.
CE... P =
Radiator til vægmontering eller fritstående
placering. Elektronisk termostat. Leveres med
tilslutningskabel med jordet stik, vægkonsoller
med skrue samt fødder. Nominel spænding 230 V.
Beskyttelsesklasse IP 21
.
Installation
1. Montering
De medfølgende vægkonsoller monteres på væggen med de medføl-
gende skruer. Konsollerne placeres bedst ca. 100-150
mm inde fra radiatorens gavle. Konsollen kan bruges til højdemarkering,
se fi g. 1.
OBS! Det angivne mindste mål til gulv, vindueskarm og sidevæg
må ikke underskrides, se fi g. 2. Målet på fi g. 3 mellem gulv og
nedre monteringshul giver 100 mm afstand mellem gulvet og
radiatorens nedre kant. Det er vigtigt for radiatorens funktion,
at den monteres vandret.
Vægkonsollens øvre dele kan trækkes op og spærres i øverste
position for at gøre det lettere at hænge radiatoren op,
se fi g. 4.
Sørg ved låsningen af radiatoren i konsollen for, at konsollens
øvre del griber om radiatorens kant for at modvirke, at den
glider sidelæns.
Model CE... P kan alternativt udstyres med fødder til
fritstående anvendelse. De medfølgende fødder monteres
ved, at de trykkes fast på radiatoren i henhold til fi g. 5.
Radiatoren kan vendes. Reguleringsenheden skal altid sidde
nærmest gulvet.
Radiatoren må ikke placeres umiddelbart under en fast
stikkontakt eller i umiddelbar nærhed af et badekar, en
bruser eller et svømmebassin.
2. Tilslutning 400 V (model CE)
Radiatorens 3-lederkabel tilsluttes til en passende tilslutnings -
dåse, som med fordel kan placeres på væggen bag radiatoren. Afstanden
mellem bagsiden af radiatoren og væggen er 50 mm.
Sørg for, at tilslutningsdåsen ikke ligger an mod radiatorens
bagside.
En passende tilslutningsdåse er E 1437600, E 1437700 m.fi .
3-lederkablet tilsluttes som følger:
Brun leder = Fase I
Blå leder = Fase 2
Grøn/gul leder = Beskyttelsesleder
Alternativt kan en stiktilslutningsdåse leveres af LVI.
Den har LVI artikelnr. 42 I 040 1.
3-lederkablet tilsluttes til stiktilslutningsdåsen som følger:
Brun leder = Klemme I
Blå leder = Klemme 2
Grøn/gul leder = Klemme
Tilslutningen til den faste installation sker på tilslutnings-
enheden i tilslutningsdåsen som følger:
Klemme l = Fase I
Klemme 2 = Fase 2
Klemme
= Beskyttelsesleder

ENGLISH
3. Connection of 230 V model (CE....P)
Connect the radiator’s cable to a suitable wall socket outlet,
using the earthed plug already fi tted to the cable.
Alternatively, the radiator can be connected to the supply
by removing the plug and hard-wiring the cable to a suitable
outlet box, preferably positioned behind the radiator.
The distance between the back of the radiator and the wall is
50 mm. Make sure that the outlet box does not touch the back
of the radiator.
Suitable outlet boxes are E 1437600 and E 1437700 etc.
Connect the 3-core cable as follows:
Brown wire = Line
Blue wire = Neutral
Green/yellow wire = Earth
Alternatively, a suitable plug-in type connection box can be
supplied by LVI (part no. 4210401).
Connect the 3-core cable to the plug-in connector as follows:
Brown wire = Terminal 1
Blue wire = Terminal 2
Green/yellow wire = Earth terminal
Connect the supply to the terminal strip in the fi xed part of the
connector as follows:
Terminal 1 = Line
Terminal 2 = Neutral
Earth terminal
= Earth
Instructions for use
Turn the radiator on by turning the switch to
I
.
Set the required temperature on the thermostat. Turning it
clockwise raises the temperature.
The radiator incorporates an overheating protection device
that turns off the current if the radiator becomes too hot.
Reset it by turning off the main switch and allowing the
radiator to cool for about 15 minutes.
If the device operates repeatedly, make sure that no parts of
the radiator are covered. If the fault persists, contact the
supplier. If, when used freestanding, the radiator is knocked
over and left in this position, another safety device will operate
and turn off the current. However, it cannot be reset by the
user, but must be replaced. Contact your supplier.
General care
Use only mild cleaners when cleaning or dusting the radiator.
Miscellaneous
The label ‘Do not cover’ means that the radiator must not be
used for drying clothes etc. by hanging them directly on the
radiator. The radiator is fi lled with a precise quantity of special
oil, which means that any repairs that involve opening it must
be done only by the manufacturer or authorised service
representatives. Any leaks must be repaired by the manufacturer
or an authorised service representative. A locking device for
securing the mounting brackets is available as an accessory.
If the supply cable to the radiator is damaged, it must be replaced
only by a special cable, available from the manufacturer or
authorised service representatives. The cable for Type CE
radiators has LVI part no. 641 0101, while that for Type CE....P
radiators (with an earthed plug) has LVI part no. 642 0201.
Guarantee
The radiator is guaranteed against defects for a period of two
years. Please contact your supplier in the event of any
problems or need for repairs.
CE
= Radiators for wall mounting. With electronic
thermostat. Supplied with 3-core cable, wall
mounting brackets and screws. For 400V supply.
Enclosure class IP 21
.
CE...P
= Radiators for wall mounting or freestanding
positioning. With electronic thermostat.
Supplied with 3-core cable and fi tted earthed
plug, wall mounting brackets, screws and feet.
For 230V supply. Enclosure class IP 21
.
Installation
1. Fitting
Fit the brackets to the wall, using the screws supplied.
Position the brackets about 100-150 mm from each end of
the radiator.
Use a bracket to determine the correct fi tting height, as
shown in Figure 1. Do not fi t the radiator closer to the fl oor,
side wall or window sill than as shown in Figure 2.
The distance between the fl oor and the bottom mounting
hole as shown in Figure 3 gives a distance of 100 mm between
the fl oor and the bottom edge of the radiator. It is important for correct
operation of the radiator that it is mounted vertically.
The upper part of the wall bracket can be pulled up and
locked in this position to assist hanging the radiator (see
Figure 4). When securing the radiator to the bracket, make
sure that the upper part of the bracket securely grips the edge
of the radiator in order to prevent it from tipping forwards.
The model CE....P radiator can alternatively be fi tted with feet
for freestanding use.
Fit the feet supplied with the radiator by pressing them on to
the radiator, as shown in Figure 5.
The thermostat can either be fi tted to the left or right of the
radiator, but ensure it is placed at the base (closest to the fl oor).
Do not position the radiator directly beneath a fi xed socket
outlet or in the immediate vicinity of a bath, shower or
swimming pool.
2. Connection of 400 V model (CE)
Connect the radiator’s 3-core cable to a suitable outlet box,
preferably positioned behind the radiator. The distance
between the back of the radiator and the wall is 50 mm.
Make sure that the outlet box does not touch the back of the
radiator.
Suitable outlet boxes are E 1437600 and E 1437700 etc.
Connect the 3-core cable as follows:
Brown wire = Phase 1
Blue wire = Phase 2
Green/yellow wire = Earth
Alternatively, a suitable plug-in type connection box can be
supplied by LVI (part no. 421 0401).
Connect the 3-core cable to the plug-in connector as follows:
Brown wire = Terminal 1
Blue wire = Terminal 2
Green/yellow wire = Earth terminal
Connect the supply to the terminal strip in the fi xed part of the
connector as follows:
Terminal 1 = Phase 1
Terminal 2 = Phase 2
Earth terminal
= Earth

FRANCAIS
2. Raccordement du modèle 230 V (CE....P)
Raccordez le câble trifi laire du radiateur à une prise murale appropriée,
en vous servant de la prise mâle avec borne de terre déjà montée à
l’extrémité du câble.
D’autre part, vous pourrez raccorder le radiateur à l’alimentation
en enlevant la prise mâle puis en raccordant le câble par une connexion
permanente à une boîte de jonction appropriée, qui
sera placée de préférence derrière le radiateur.
La distance entre le dos du radiateur et le mur est de 50 mm.
Veillez à ce que la boîte de jonction n’entre pas en contact avec
le dos du radiateur.
Raccordez le câble trifi laire de la manière suivante:
Fil marron = Conducteur sous tension
Fil bleu = Conducteur neutre
Fil vert/jaune = Terre
Instructions pour l’utilisation
Branchez le radiateur en mettant le bouton de sélection en
position
I
.
Sélectionnez la température requise sur le thermostat.
En tournant le bouton à droite, vous sélectionnerez une température
plus élevée.
Le radiateur est doté d’un dispositif de protection contre le surchauffage
qui coupe le courant si le radiateur s’échauffe trop. Réinitialisez le dis-
positif en débranchant le radiateur au niveau del’interrupteur principal,
puis en laissant le radiateur
se refroidir pendant 15 minutes environ.
Si le dispositif de protection intervient de façon repétée,
vérifi ez qu’aucune partie du radiateur n’est couverte. Si ce défaut per-
siste, contactez votre fournisseur.
Si, lorsqu’il est monté sur pieds, le radiateur est renversé accidentelle-
mentpuis laissé dans cette position, un autre
dispositif de sécurité interviendr pour couper le courant.
Toutefois, vous ne pourrez pas réinitialiser ce dispositif, et
il vous faudra le remplacer. Contactez votre fournisseur.
Entretien généra
l
Employez uniquement des produits de nettoyage doux pour
nettoyer le radiateur.
Attention
Ces appareils étant de classe
I
, il est strictement interdit de
les installer dans le volyme de protection d´une salle d´eau
(zon2), c´est à dire à moins de 0.60 m autour de la baignoire
ou du receveur de douche et à moins de 2.25 m au dessus.
La norme NFC 15 - 100 exige l`installation d´une protection
différentielie de 30mA pour les appareils électriques installés
en salle d`eau (protection des personnes).
Dans le cas où ces appareils sont installés sur un mur ou
une cloison, il est interdit de les raccorder avec leur prise mâle.
Vous devez, dans ce cas :
- Couper la prise mâle
- Raccorder les trois fi ls sur le bornier sous cache de votre
installation prévu à cet effet.
Garantie
Le radiateur est garanti deux ans contre les malfaçons.
Veuillez contacter votre fournisseur en cas de problème
ou de réparation à effectuer.
CE....P =
Radiateurs à montage mural ou sur pieds. Doté
d’un thermostat electronique.
Livré avec câble à 3 conducteurs et prise mâle à
borne de terre, supports de montage mural, vis
et pieds. Alimentation 230V. Classe d’enceinte
IP 21
.
Divers
L’étiquette ’Ne pas recouvrir’ signifi e qu’il ne faut pas se servir
du radiateur pour sécher les vêtements etc.en les plaçant directement
sur le radiateur.
Le radiateur est rempli d’une quantité déterminée d’huile
spéciale; par conséquent, toutes réparations qui exigent
l’ouverture du radiateur devront être effectuées uniquement
par le constructeur ou un représentant agréé d’entretien.
Un dispositif de verrouillage servant à fi xer les supports de
montage peut être fourni sous forme d’accessoire.
Si le câble d’alimentation du radiateur est endommagé,
vous devez le remplacer uniquement par un câble spécial
que vous obtiendrez auprès du constructeur ou un
représentant agréé d’entretien. La référence pour ce câble
est LVI No. 642 0201 dans le cas des radiateurs Type CE....P
(avec prise mâle dotée d’une borne de terre).
Installation
1. Montage
Fixez les supports au mur au moyen des vis fournies. Placez
les supports à 100-150 mm environ de chaque extrémité du
radiateur.
Servez-vous d’un support pour déterminer la hauteur de
montage correcte, illustrée à la Figure 1.
Les distances de garde minimum du radiateur, par rapport au plancher,
au mur latéral ou à l’appui de fenêtre, sont indiquées à la Figure 2.
La distance séparant le plancher du trou de montage inférieur (indiquée
à la Figure 3) donne une distance de garde de
100 mm du bord inférieur du radiateur par rapport au plancher.
Il est important de monter le radiateur à la verticale pour que
celui-ci fonctionne correctement.
La partie supérieure du support mural peut être tirée vers le
haut et verrouillée en place pour faciliter la mise à la verticale
du radiateur (voir Figure 4).
Lorsque vous fi xez le radiateur sur le support, veillez à ce
que la partie supérieure du support serre bien le bord du
radiateur afi n de l’empêcher de basculer en avant.
Le radiateur modèle CE....P peut également être monté sur pieds.
Installez les pieds livrés avec le radiateur en les calant sous
le radiateur, de la manière indiquée à la Figure 5.
Vous pouvez installez le radiateur de manière à ce que le
thermostat se trouve à droite ou à gauche, mais celui-ci doit
toujours être monté au bas.
Ne placez pas le radiateur directement au-dessous d’une prise
fi xe ni près d’une baignoire, d’une douche ou d’une piscine.
6812801/0411
