Makita 1911B User manual

Power Planer
Instruction Manual
Falzhobel
Betriebsanleitung
Strugarka elektryczna
Instrukcja obsługi
Электрический рубанок
Инструкция по эксплуатации
1911B

2
1
2
3
4
5
6
3
5
7
8
9
11
12
10
12
34
56
78

3
21
22
23
24 26
25
29
28
910
11 12
13 14
15 16

4
Symbols
The following show the symbols used for the tool. Be sure that you understand their meaning before use.
Symbole
Die folgenden Symbole werden für die Maschine verwendet. Machen Sie sich vor der Benutzung unbedingt
mit ihrer Bedeutung vertraut.
Symbole
Poniższe symbole używane są do opisu urządzenia. Przed użyciem należy upewnić się, że rozumie się ich
znaczenie.
Символы
Следующие объяснения показывают символы, используемые для инструмента. Убедитесь перед
использованием, что Вы понимаете их значение.
❏Read instruction manual.
❏Bitte Betriebsanleitung lesen.
❏ Przeczytaj instrukcję obsługi.
❏ рочитайте инструкцию по эксплуатации.
❏DOUBLE INSULATION
❏DOPPELT SCHUTZISOLIERT
❏ P DWÓJNA IZ LACJA
❏ДВОЙНАЯ ИЗОЛЯЦИЯ

5
ENGLISH

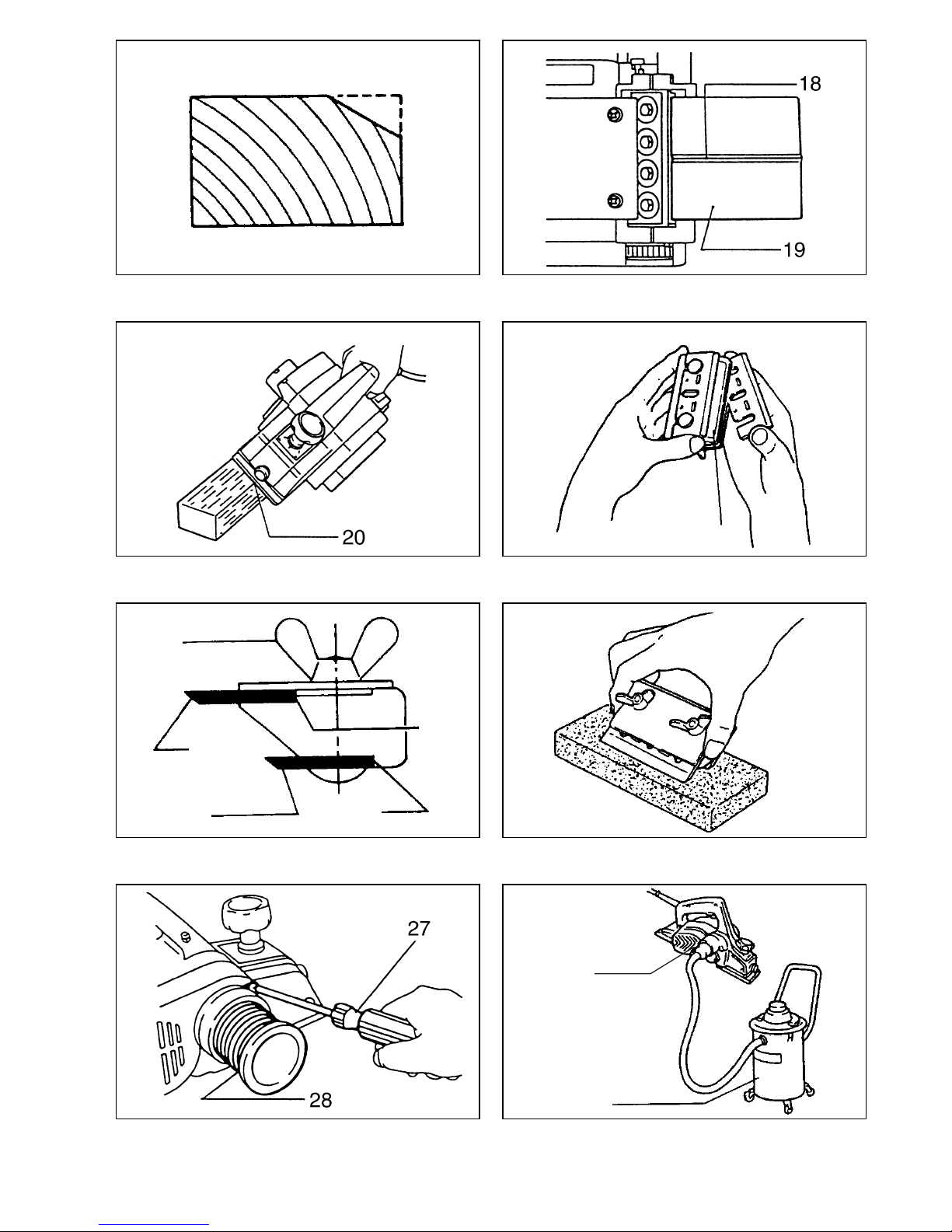

Explanation of general view
1Bolt
2Drum
3 Planer blade
4 Drum cover
5 Adjust plate
6 Blade edge
7 Screws
8Heel
9 Back side of gauge base
10 Inside edge of gauge plate
11 Gauge plate
12 Gauge base
13 Knob
14 Switch trigger
15 Lock button/Lock-off button
16 Start
17 End
18 “V” groove
19 Front base
20 Align the “V” groove with the
edge of the workpiece.
21 Sharpening holder
22 Wing nut
23 Blade (A)
24 Blade (B)
25 Side (C)
26 Side (D)
27 Screwdriver
28 Nozzle assembly
29 Makita vacuum cleaner
SPECIFICATIONS
Model 1911B
Planing width ................................................ 110 mm
Planing depth ....................................................2 mm
No load speed (min–1) ....................................16,000
Overall length ................................................355 mm
Net weight ........................................................4.2 kg
• Due to our continuing program of research and
development, the specifications herein are subject
to change without notice.
• Note: Specifications may differ from country to
country.
Power supply
The tool should be connected only to a power supply
of the same voltage as indicated on the nameplate,
and can only be operated on single-phase AC supply.
They are double-insulated in accordance with Euro-
pean Standard and can, therefore, also be used from
sockets without earth wire.
SAFETY INSTRUCTIONS
Warning! When using electric tools, basic safety
precautions should always be followed to reduce
the risk of fire, electric shock and personal injury,
including the following. Read all these instruc-
tions before attempting to operate this product
and save these instructions.
For safe operation:
1. Keep work area clean
Cluttered areas and benches invite injuries.
2. Consider work area environment
Don’t expose power tools to rain. Don’t use
power tools in damp or wet locations. Keep work
area well lit. Don’t use power tools in presence of
flammable liquids or gases.
3. Guard against electric shock
Prevent body contact with grounded surfaces
(e.g. pipes, radiators, ranges, refrigerators).
4. Keep children away
Do not let visitors contact tool or extension cord.
All visitors should be kept away from work area.
5. Store idle tools
When not in use, tools should be stored in dry,
high, or locked-up place, out of the reach of chil-
dren.
6. Don’t force tool
It will do the job better and safer at the rate for
which it was intended.
7. Use right tool
Don’t force small tools or attachments to do the
job of a heavy duty tool. Don’t use tools for pur-
poses not intended; for example, don’t use circu-
lar saw for cutting tree limbs or logs.
8. Dress properly
Do not wear loose clothing or jewelry. They can
be caught in moving parts. Rubber gloves and
non-skid footwear are recommended when work-
ing outdoors. Wear protective hair covering to
contain long hair.
9. Use safety glasses and hearing protection
Also use face or dust mask if cutting operation is
dusty.
10. Connect dust extraction equipment
If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used.
11. Don’t abuse cord
Never carry tool by cord or yank it to disconnect it
from receptacle. Keep cord from heat, oil and
sharp edges.
12. Secure work
Use clamps or a vise to hold work. It’s safer than
using your hand and it frees both hands to oper-
ate tool.
13. Don’t overreach
Keep proper footing and balance at all times.
14. Maintain tools with care
Keep tools sharp and clean for better and safer
performance. Follow instructions for lubricating
and changing accessories. Inspect tool cords
periodically and, if damaged, have repaired by
authorized service facility. Inspect extension
cords periodically and replace if damaged. Keep
handles dry, clean and free from oil and grease.

6
15. Disconnect tools
When not in use, before servicing, and when
changing accessories such as blades, bits and
cutters.
16. Remove adjusting keys and wrenches
Form the habit of checking to see that keys and
adjusting wrenches are removed from tool before
turning it on.
17. Avoid unintentional starting
Don’t carry plugged-in tool with finger on switch.
Be sure switch is off when plugging in.
18. Outdoor use extension cords
When tool is used outdoors, use only extension
cords intended for use outdoors and so marked.
19. Stay alert
Watch what you are doing. Use common sense.
Do not operate tool when you are tired.
20. Check damaged parts
Before further use of the tool, a guard or other
part that is damaged should be carefully checked
to determine that it will operate properly and per-
form its intended function. Check for alignment of
moving parts, binding of moving parts, breakage
of parts, mounting, and any other conditions that
may affect its operation. A guard or other part
that is damaged should be properly repaired or
replaced by an authorized service center unless
otherwise indicated elsewhere in this instruction
manual. Have defective switches replaced by
and authorized service center. Do not use tool if
switch does not turn it on and off.
21. Warning
The use of any other accessory or attachment
other than recommended in this operating
instruction or the catalog may present a risk of
personal injury.
22. Have your tool repaired by an expert
This electric appliance is in accordance with the
relevant safety rules. Repairing of electric appli-
ances may be carried out only by experts other-
wise it may cause considerable danger for the
user.
ADDITIONAL SAFETY RULES
1. Rags, cloth, cord, string and the like should
never be left around the work area.
2. Avoid cutting nails. Inspect for and remove
all nails from the workpiece before operation.
3. Handle the blades very carefully.
4. Be sure the blade installation bolts are
securely tightened before operation.
5. Hold the tool firmly with both hands.
6. Keep hands away from rotating parts.
7. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or
wobbling that could indicate poor installation
or a poorly balanced blade.
8. Make sure the blade is not contacting the
workpiece before the switch is turned on.
9. Wait until the blade attains full speed before
cutting.
10. Keep at least 200 mm away from the tool at all
times.
11. Always switch off and wait for the blades to
come to a complete stop before any adjust-
ing.
12. Never stick your finger into the chip chute.
Chute may jam when cutting damp wood.
Clean out chips with a stick.
13. Do not leave the tool running. Operate the
tool only when hand-held.
14. When leaving the planer, switch off and set it
with the front base up on a wooden block, so
that the blades do not contact anything.
15. Always change both blades or covers on the
drum, otherwise the resulting imbalance will
cause vibration and shorten tool life.
16. Wait for complete run-down before putting
the tool aside.
17. Use only Makita blades specified in this man-
ual.
SAVE THESE INSTRUCTIONS.
OPERATING INSTRUCTIONS

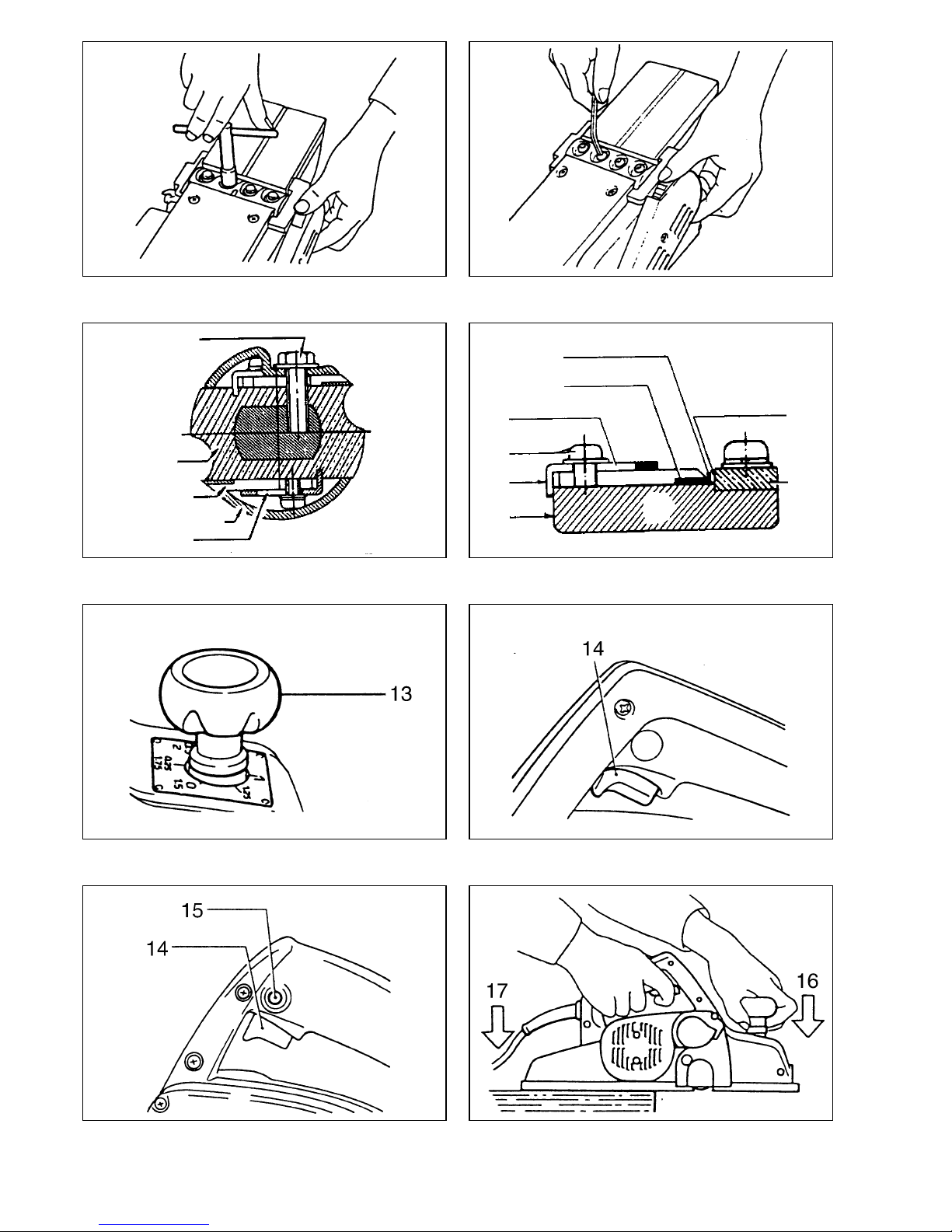

Removing or installing planer blades (Fig. 1, 3
& 4)
Important:
• Always be sure that tool is switched off and
unplugged before removing or installing the blade.
• Use the following planer blades.
Part Nos. 793008-8 793009-6 A-07412
*P-04232
Blades with * mark are available in European coun-
tries only. Consult your dealer or the Makita Service
Center when purchasing blades.
To remove the blades on the drum, unscrew the
installation bolts with the socket wrench. The drum
cover comes off together with the blades.
To install the blades, first clean out all chips or foreign
matter adhering to the drum or blades. Use blades of
the same dimensions and weight, or drum oscillation/
vibration will result, causing poor planing action and,
eventually, tool breakdown.
Place the blade on the gauge base so that the blade
edge is perfectly flush with the inside edge of the
gauge plate. Place the adjust plate on the blade, then
simply press in the heel of the adjust plate flush with
the back side of the gauge base and tighten two
screws on the adjust plate. Now slip the heel of the
adjust plate into the drum groove, then fit the drum
cover on it. Tighten the installation bolts evenly and
alternately with the socket wrench.
CAUTION:
Tighten the blade installation bolts carefully when
attaching the blades to the tool. A loose installation
bolt can be dangerous. Always check to see they are
tightened securely.

7

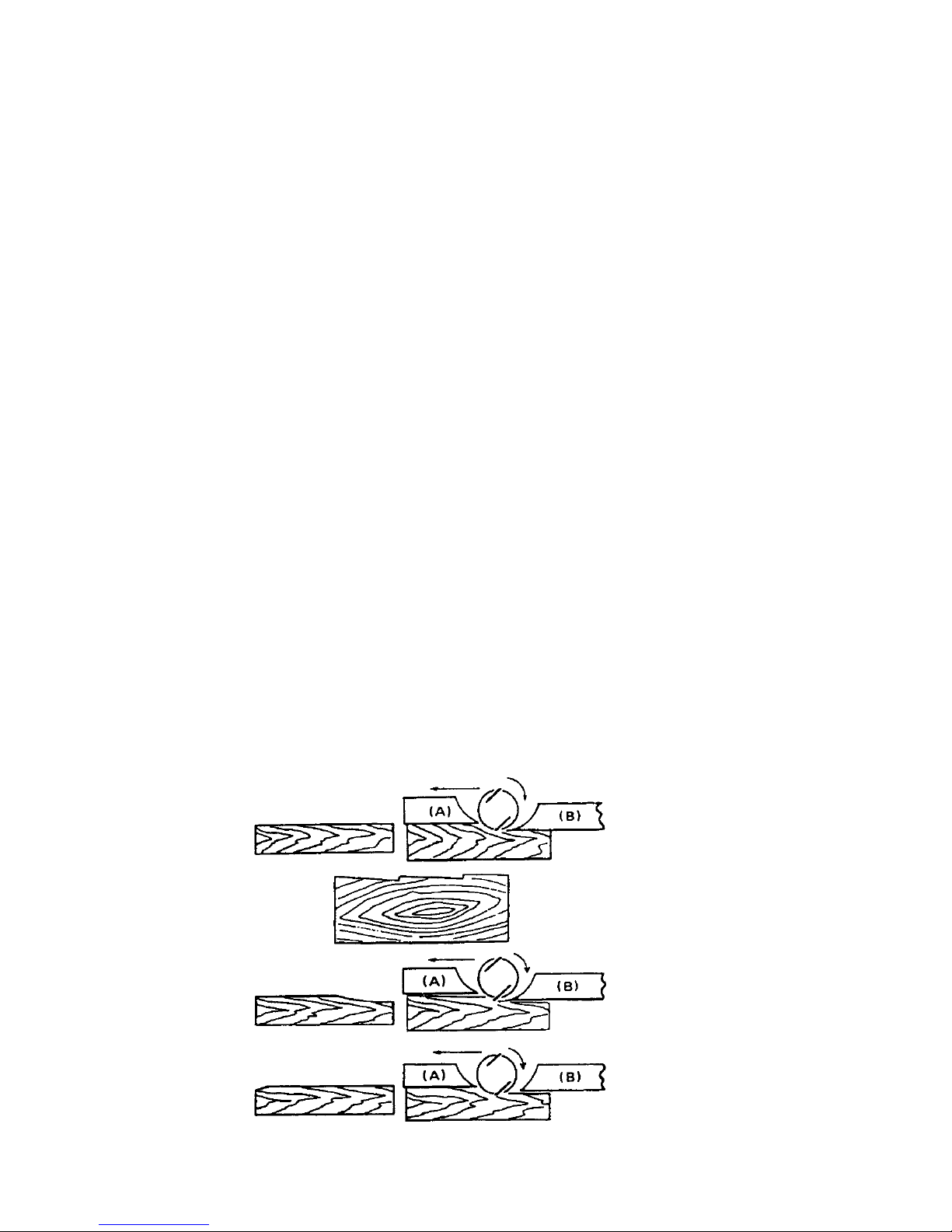

For the correct planer blade setting
Your planing surface will end up rough and uneven, unless the blade is set properly and securely. The blade
must be mounted so that the cutting edge is absolutely level, that is, parallel to the surface of the rear base.
Below are some examples of proper and improper settings.
Adjusting the depth of cut (Fig. 5)
Depth of cut may be adjusted by simply turning the
knob on the front of the tool.
Switch action
CAUTION:
Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
For tool without lock button and lock-off button
(Fig. 6)
To start the tool, simply pull the trigger. Release the
trigger to stop.
For tool with lock button (Fig. 7)
To start the tool, simply pull the trigger. Release the
trigger to stop. For continuous operation, pull the trig-
ger and then push in the lock button. To stop the tool
from the locked position, pull the trigger fully, then
release it.
For tool with lock-off button (Fig. 7)
To prevent the trigger from being accidentally pulled,
a lock-off button is provided. To start the tool, press
the lock-off button and pull the trigger. Release the
trigger to stop.
Planing operation (Fig. 8)
First, rest the tool front base flat upon the workpiece
surface without the blades making any contact.
Switch on and wait until the blades attain full speed.
Then move the tool gently forward. Apply pressure on
the front of tool at the start of planing, and at the back
at the end of planing. Planing will be easier if you
incline the workpiece in stationary fashion, so that
you can plane somewhat downhill. The speed and
depth of cut determine the kind of finish. The power
planer keeps cutting at a speed that will not result in
jamming by chips. For rough cutting, the depth of cut
can be increased, while for a good finish you should
reduce the depth of cut and advance the tool more
slowly.
Chamfering (Fig. 9, 10 & 11)
To make a cut as shown in Fig. 9, align the “V”
groove in the front base with the edge of the work-
piece and plane it as shown in the Fig. 11.
(A) Front base (Movable shoe)
(B) Rear base (Stationary shoe)
Correct setting
Nicks in surface
Gouging at start
Gouging at end
Although this side view cannot show it,
the edges of the blades run perfectly
parallel to the rear base surface.
Cause: One or both blades fails to
have edge parallel to rear
base line.
Cause: One or both blade edges fails
to protrude enough in relation
to rear base line.
Cause: One or both blade edges
protrudes too far in relation to
rear base line.

8
Sharpening the planer blades (Fig. 12, 13 & 14)
Always keep your blades sharp for the best perfor-
mance possible. Use the sharpening holder to
remove nicks and produce a fine edge.
First, loosen the two wing nuts on the holder and
insert the blades (A) and (B), so that they contact the
sides (C) and (D). Then tighten the wing nuts.
Immerse the dressing stone in water for 2 or
3 minutes before sharpening. Hold the holder so that
the blades both contact the dressing stone for simul-
taneous sharpening at the same angle.
Connecting a vacuum cleaner
For European countries and areas only
(Fig. 15 & 16)
When you wish to perform clean planing operation,
connect a Makita vacuum cleaner to your tool. Install
the nozzle assembly (standard equipment) on the
tool using the screws provided. Then connect a hose
of the vacuum cleaner to the nozzle assembly as
shown in Fig. 16.
MAINTENANCE
CAUTION:
Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
To maintain product safety and reliability, repairs,
maintenance or adjustment should be carried out by
a Makita Authorized Service Center.

9
Noise and Vibration
The typical A-weighted noise levels are
sound pressure level: 92 dB (A)
sound power level: 105 dB (A)
– Wear ear protection. –
The typical weighted root mean square acceleration
value is not more than 2.5 m/s2.
EC-DECLARATION OF CONFORMITY
The undersigned, Yasuhiko Kanzaki, authorized by
Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo,
Aichi, 446-8502 Japan declares that this product
(Serial No. : series production)
manufactured by Makita Corporation in Japan is in
compliance with the following standards or standard-
ized documents,
HD400, EN50144, EN55014, EN61000
in accordance with Council Directives, 73/23/EEC,
89/336/EEC and 98/37/EC.
Yasuhiko Kanzaki
CE94
Director
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes,
Bucks MK15 8JD, ENGLAND

10
DEUTSCH
Übersicht
1 Messerklemmschraube
2 Messerwelle
3 Hobelmesser
4 Messerklemmplatte
5 Justierwinkel
6 Messerschneide
7 Justierschrauben
8 Hinterkante
9 Rückseitiger Anschlag
10 Innerer Anschlag
11 Anschlagkante
12 Einstellehre
13 Tiefeneinstellknopf
14 Schalter
15 Einschaltsperre/Arretierknopf
16 Werkstückbeginn
17 Druckausübung am
Werkstückende
18 V-Nut
19 Vordere Grundplatte
20 Richten Sie die V-Nut mit der
Kante des Werkstücks aus.
21 Messerhalter
22 Flügelmutter
23 Messer (A)
24 Messer (B)
25 Kante (C)
26 Kante (D)
27 Schraubendreher
28 Späneabführung
29 Makita-Absauggerät
TECHNISCHE DATEN
Modell 1911B
Hobelbreite ....................................................110 mm
Spanabnahme stufenlos ...................................2 mm
Leerlaufdrehzahl ....................................16 000 min-1
Gesamtlänge .................................................355 mm
Nettogewicht .................................................... 4,2 kg
• Wir behalten uns vor, Änderungen im Zuge der
Entwicklung und des technischen Fortschritts ohne
vorherige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land
zu Land abweichen.
Netzanschluß
Die Maschine darf nur an die auf dem Typenschild
angegebene Netzspannung angeschlossen werden
und arbeitet nur mit Einphasen- Wechselspannung.
Sie ist entsprechend den Europäischen Richtlinien
doppelt schutzisoliert und kann daher auch an Steck-
dosen ohne Erdanschluß betrieben werden.
SICHERHEITSHINWEISE
Achtung! Beim Gebrauch von Elektrowerkzeugen
sind zum Schutz gegen elektrischen Schlag. Ver-
letzungsund Brandgefahr folgende grundsätzli-
chen Sicherheitsmaßnahmen zu geachten.
Lesen und beachten Sie diese Hinweise, bevor
Sie das Gerät benutzen.
1. Halten Sie Ihren Arbeitsbereich in Ordnung
Unordnung im Arbeitsbereich ergibt Unfallgefahr.
2. Berücksichtigen Sie Umgebungseinflüsse
Setzen sie Elektrowerkzeuge nicht dem Regen
aus. Benützen Sie Elektrowerkzeuge nicht in
feuchter oder nasser Umgebung. Sorgen Sie für
gute Beleuchtung. Benützen Sie Elektrow-
erkzeuge nicht in Nähe von brennbaren Flüs-
sigkeiten oder Gasen.
3. Schützen Sie sich vor elektrischem Schlag
Vermeiden Sie Körperberührung mit geerdeten
Teilen, zum Beispiel Rohren, Heizkörpern,
Herden, kühlschränken.
4. Halten Sie Kinder fern!
Lassen Sie andere Personen nicht das
Werkzeug oder Kabel berühren, halten Sie sie
von Ihrem Arbeitsbereich fern.
5. Bewahren Sie Ihre Werkzeuge sicher auf
Unbenutzte Werkzeuge sollten in trockenem,
verschlossenem Raum und für Kinder nicht erre-
ichbar aufbewahrt werden.
6. Überlasten Sie Ihr Werkzeug nicht
Sie arbeiten besser und sicherer im angege-
benen Leistungsbereich.
7. Benützen Sie das richtige Werkzeug
Verwenden Sie keine zu schwachen Werkzeuge
oder Vorsatzgeräte für schwere Arbeiten.
Benützen Sie Werkzeuge nicht für Zwecke und
Arbeiten, Wofür sie nicht bestimmt sind; zum
Beispiel benützen Sie keine Handkreissäge, um
Bäume zu flällen oder Äste zu schneiden.
8. Tragen Sie geeignete Arbeitskleidung
Tragen Sie keine weite Kleidung oder Schmuck.
Sie können von beweglichen Teilen erfaßt wer-
den. Bei Arbeiten im Freien sind Gummihands-
chuhe und rutschfestes Schuhwerk
empfehlenswert. Tragen Sie bei langen Haaren
ein Haarnetz.
9. Schutzbrille und Gehörschutz tragen
Verwenden Sie eine Atemmaske bei stauberzeu-
genden Arbeiten.
10. Schlleßen Sie eine Staubabsaugvorrichtung
an
Wenn Geräte für den Anschluß von Staubab-
saug-und-sammelvorrichtungen ausgelegt sind,
sorgen Sie dafür, daß Jiese angeschlossen und
korrekt benutzi werden.
11. Zweckentfremden Sie nicht das Kabel
Tragen Sie das Werkzeug nicht am Kabel, und
benützen Sie es nicht, um den Stecker aus der
Steckdose zu ziehen. Schützen Sie das Kabel
vor Hitze, Öl und scharfen Kanten.
12. Sichern Sie das Werkstück
Benützen Sie Spannvorrichtungen oder einen
Schraubstock, um das Werkstück festzuhalten.
Es ist damit sicherer gehalten als mit Ihrer Hand
und ermöglicht die Bedienung der Maschine mit
beiden Händen.
13. Überdehnen Sie nicht Ihren Standbereich
Vermeiden Sie abnormale Körperhaltung. Sor-
gen Sie für sicheren Stand, und halten Sie jed-
erzeit das Gleichgewicht.

11
14. Pflegen Sie Ihre Werkzeuge mit Sorgtalt
Halten Sie Ihre Werkzeuge scharf und sauber,
um gut und sicher zu arbeiten. Befolgen Sie die
Wartungsvorschriften und die Hinweise für
Werkzeugwechsel. Kontrollieren Sie regelmäßig
den Stecker und das Kabel, und lassen Sie
diese bei Beschädigung von einem anerkannten
Fachmann erneuern.
Kontrollieren Sie Verlängerungskabel
regelmäßig und ersetzen Sie beschädigte.
Halten Sie Handgriffe trocken und frei von Öl und
Fett.
15. Ziehen Sie den Netzstecker
Bei Nichtgebrauch, vor der Wartung und beim
Werkzeugwechsel, wie zum Beispiel Sägeblatt,
Bohrer und Maschinenwerkzeugen aller Art.
16. Lassen Sie keine Werkzeugschlüssel stecken
Überprüfen Sie vor dem Einschalten, daß die
Schlüssel und Einstellwerkzeuge entfernt sind.
17. Vermeiden Sie unbeabsichtigten Anlauf
Tragen Sie keine an das Stromnetz angeschlos-
sene Werkzeuge mit dem Finger am Schalter.
Vergewissern Sie sich, daß der Schalter beim
Anschluß an das Stromnetz ausgeschaltet ist.
18. Verlängerungskabel im Freien
Verwenden Sie im Freien nur dafür zugelassene
und entsprechend gekennzeichnete
Varlängerungskabel.
19. Seien Sie stets aufmerksam
Beobachten Sie Ihre Arbeit. Gehen Sie vernün-
ftig vor. Verwenden Sie das Werkzeug nicht,
wenn Sie unkonzentriert sind.
20. Kontrollieren Sie Ihr Gerät auf Beschädigun-
gen
Vor weiterem Gebrauch des Werkzeugs die
Schutzeinrichtungen oder leicht beschädigte
Teile sorgfältig auf ihre einwandfreie und bestim-
mungsgemäße Funktion überprüfen. Über-
prüfen Sie, ob die Funktion beweglicher Teile in
Ordnung ist, ob sie nicht klemmen onder ob Teile
beschädigt sind. Sämtliche Teile müssen richtig
montiert sein und alle Bedingungen erfüllen, um
den einwandfreien Betrieb des Gerätes zu
gewährleisten.
Beschädigte Schutzvorrichtungen und Teile sol-
len sachgemäß durch eine Kundendienstwerk-
statt repariert oder ausgewechselt werden,
soweit nichts anderes in den Betriebsanleitun-
gen angegeben ist. Beschädigte Schalter müs-
sen bei einer Kundendienstwerkstatt ersetzt
werden. Benutzen Sie keine Werkzeuge, bei
denen sich der Schalter nicht ein und auss-
chalten läßt.
21. Achtung!
Zu Ihrer eigenen Sicherheit, benützen Sie nur
Zubehör und Zusatzgeräte, die in der Bedie-
nungsanleitung angegeben oder vom Werkzeug-
Hersteller empfohlen oder angegeben werden.
Der Gebrauch anderer als der in der Bedienung-
sanleitung oder im Katalog empfohlenen Ein-
satzwerkzeuge oder Zubehöre kann eine
persönliche Verletzungsgefahr für Sie bedeuten.
22. Reparaturen nur vom Elektrofachmann.
Dieses Elektrowerkzeug entspricht den einschlä-
gigen Sicherheitsbestimmungen. Reparaturen
dürfen nur von einer Elektrofachkraft ausgeführt
werden, andernfalls können Unfälle für den
Betreiber entstehen.
ZUSÄTZLICHE
SICHERHEITSBESTIMMUNGEN
1. Putztücher, Kleidung, Anschlußleitungen, u.
a. sollten nicht in der Nähe des Arbeits-
platzes liegen.
2. Prüfen Sie das Werkstück und entfernen Sie
Nägel, Schrauben und andere Fremdkörper
vor Arbeitsbeginn.
3. Die Hobelmesser sind sorgfältig zu schützen.
4. Stellen Sie sicher, daß die Messerk-
lemmschrauben vor Beginn der Arbeit fest
angezogen sind.
5. Halten Sie die Maschine mit beiden Händen
fest.
6. Halten Sie Ihre Hände nicht in die Nähe von
rotierenden Teilen.
7. Lassen Sie die Maschine eine Weile im Leer-
lauf laufen, bevor Sie mit der Arbeit an einem
Werkstück beginnen. Achten Sie auf Vibra-
tionen und Schlagen; beides gibt Aufschluß
über ein schlecht ausgewuchtetes Messer
oder nicht fachgerechten Einbau.
8. Stellen Sie sicher, daß das Hobelmesser
nicht mit dem Werkstück in Berührung
kommt, bevor Sie einschalten.
9. Beginnen Sie mit der Arbeit erst, nachdem
das Hobelmesser die volle Leerlaufdrehzahl
erreicht hat.
10. Halten Sie jederzeit einen Sicherheitsabstand
von mindestens 20 cm zur Maschine.
11. Schalten Sie das Gerät stets vor Beginn
etwaiger Einstellarbeiten aus und ziehen Sie
den Netzstecker. Warten Sie, bis die
Maschine zum Stillstand gekommen ist.
12. Halten Sie niemals einen Finger in den Span-
auswurf. Der Spanauswurf kann verstopfen,
wenn Sie feuchtes Holz hobeln. Entfernen Sie
vorsichtig die Späne im Bereich des Span-
auswurfs, aber nur bei ausgeschalteter
Maschine.
13. Lassen Sie das Werkzeug nicht unbeaufsich-
tigt laufen. Schalten Sie das Gerät nur ein,
während Sie es in der Hand halten.
14. Schalten Sie nach Beendigung der Arbeit die
Maschine aus und stellen Sie diese auf eine
Ablagefläche, so daß die vordere Hobelsohle
nach oben zeigt und das Hobelmesser nicht
mit anderen Gegenständen in Berührung
kommt.
15. Wechseln Sie stets Hobelmesser oder
Messerklemmplatten paarweise aus, um
Unwucht der Messerwelle zu vermeiden, die
Vibrationen erzeugt und die Lebensdauer der
Maschine verkürzt.

12
16. Nach dem Hobeln muß erst der Stillstand der
Messerwelle abgewartet werden. Erst dann
darf die Maschine abgelegt bzw. abgestellt
werden.
17. Wechseln Sie die Messer rechtzeitig, da
stumpfe Messer die Rückschlaggefahr
erhöhen und durch Drehzahlabfall den
Späneauswurf leicht verstopfen. Verwenden
Sie nur Original Makita-Hobelmesser, da bei
Verwendung von Fremdzubehör in Verbind-
ung mit dieser Maschine Verletzungsgefahr
besteht.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
BEDIENUNGSHINWEISE
Aus- und Einbau der Hobelmesser
(Abb. 1, 3 u. 4 gelten für alle Länder außer
Deutschland und Dänemark, Abb. 2, 3 u. 4 für
Deutschland und Dänemark)
Wichtig:
• Vergewissern Sie sich, daß die Maschine ausge-
schaltet und der Netzstecker gezogen ist, bevor Sie
die Hobelmesser aus- oder einbauen.
• Die folgenden Hobelmesser können verwendet
werden.
Teile-Nr. 793008-8 793009-6 A-07412
*P-04232
Die mit einem Sternzeichen *gekennzeichneten
Hobelmesser sind nur in Europa lieferbar. Bitte las-
sen Sie sich beim Kauf von Hobelmessern von
Ihrem Händler oder einer Makita-Kundendienstzen-
trale beraten.
Zum Ausbau der Hobelmesser lösen Sie mit dem
mitgelieferten Steckschlüssel (für alle Länder außer
Deutschland und Dänemark) bzw. Innensechs-
kantschlüssel (für Deutschland und Dänemark) die
Messerklemmschrauben der Messerwelle. Die
Messerklemmplatte der Messerwelle kann zusam-
men mit den Hobelmessern abgenommen werden.
Messerwelle und Hobelmesser vor dem Einbau reini-
gen, um Späne und Fremdkörper zu entfernen. Stets
Hobelmesser mit gleicher Größe und gleichem
Gewicht verwenden. Unwucht durch ungleiche
Hobelmesser beeinträchtigt die Hobelleistung und
Lebensdauer der Maschine.
Das Hobelmesser so auf die Einstellehre legen, daß
die Messerschneide an der Anschlagkante anliegt.
Den Justierwinkel auf das Hobelmesser legen und
die Hinterkante gegen die Einstellehre drücken, bis
sie mit der Hinterkante der Einstellehre bündig
abschließt; dann die zwei Schrauben an dem Justier-
winkel festziehen.
Fügen Sie die Hinterkante des Justierwinkels in die
Nut der Messerwelle und bringen Sie die Messerk-
lemmplatte auf der Messerwelle an. Die Messerk-
lemmschrauben mit dem mitgelieferten
Steckschlüssel (für alle Länder außer Deutschland
und Dänemark) bzw. Innensechskantschlüssel (für
Deutschland und Dänemark) gleichmäßig im Wech-
sel fest anziehen.
VORSICHT:
Beim Einbau der Messer alle Schrauben sorgfältig
anziehen, da ungenügend angezogene Schrauben
zu einer Gefährdung führen können.
Auswirkungen von Messerfehleinstellungen
Fehleinstellung der Hobelmesser führt zu ungleichmäßigem und unsauberen Hobelergebnissen. Bei richtiger
Einstellung befindet sich das Messer fluchtend mit der hinteren Hobelsohle. Die folgenden Beispiele veran-
schaulichen einige richtige und falsche Einstellungen.
In dieser Seitenansicht nicht
zu erkennen, liegen die
Messer genau parallel zur
hinteren Hobelsohle.
Ursache: mindestens ein
Messer zu weit
vorstehend
eingebaut.
Ursache: Messer zu tief
eingebaut.
Ursache: mindestens ein
Messer schräg
eingebaut.
(A) vordere Hobelsohle
(B) hintere Hobelsohle
Richtige Einstellung
Oberflächenvorsprünge
Kehlung beim Ansetzen
Kehlung beim Abheben

13
Einstellung der Spanabnahme (Abb. 5)
Die Spanabnahme kann durch Drehen des Tiefe-
neinstellknopfes an der Vorderseite der Maschine
eingestellt werden.
Schalterbedienung
VORSICHT:
Überprüfen Sie vor dem Anschließen der Maschine
an das Stromnetz stets, ob der Schalter ordnungs-
gemäß funktioniert und beim Loslassen in die AUS-
Stellung zurückkehrt.
Werkzeug ohne Einschaltsperre und
Arretierknopf (Abb. 6)
Zum Einschalten der Maschine den Schalter
drücken. Zum Ausschalten wieder loslassen.
Werkzeug mit Arretierknopf (Abb. 7)
Zum Einschalten der Maschine den Schalter
drücken. Zum Ausschalten wieder loslassen. Für
Dauerbetrieb den Schalter und den Arretierknopf
drücken. Zum Ausschalten den arretierten Schalter
nochmals drücken und wieder loslassen.
Werkzeug mit Einschaltsperre (Abb. 7)
Um ein versehentliches Betätigen des Schalters zu
verhindern, ist bei diesem Modell eine Ein-
schaltsperre eingebaut. Zum Einschalten der
Maschine erst die Einschaltsperre und dann den
Schalter drükken. Zum Ausschalten den Schalter
wieder loslassen.
Hobelbetrieb (Abb. 8)
Setzen Sie zuerst die vordere Hobelsohle auf das
Werkstück, ohne daß die Hobelmesser mit dem
Werkstück oder etwas anderem in Berührung kom-
men. S chalten Sie den Hobel ein und warten Sie, bis
die Messerwelle die volle Drehzahl erreicht hat.
Bewegen Sie dann den Hobel langsam vorwärts.
Üben Sie zuerst Druck im Bereich der vorderen
Hobelsohle und am Ende des Werkstücks Druck auf
die hintere Hobelsohle aus. Das Hobeln kann durch
schräge Montage des Werkstückes erleichtert wer-
den, wenn abwärts gehobelt wird. Vorschub und
Spanabnahme bestimmen die Oberflächengüte!
Fasen (Abb. 9, 10 u. 11)
Um eine Fasung wie in Abb. 9 herzustellen, die V-
Nut der vorderen Hobelsohle auf die Kante des
Werkstücks ausrichten und wie in Abb. 11 gezeigt
fasen.
Schärfen der HSS-Hobelmesser
(Abb. 12, 13 u. 14)
Bestückung mit HSS-Hobelmessern
Halten Sie Ihre Messer immer scharf, um bestmögli-
che Leistung zu erhalten. Benutzen Sie den Messer-
halter beim Schleifen mit Schleifgeräten, um die
Schneiden zu schärfen und Beschädigungen aus-
zuschleifen.
Lösen Sie zuerst die beiden Flügelmuttern auf dem
Messerhalter und setzen Sie die Messer (A) und (B)
so ein, daß Sie an den Kanten (C) und (D) anliegen.
Ziehen Sie dann die Flügelmuttern fest.
Wässern Sie den Schleifstein einige Minuten, bevor
Sie schleifen. Führen Sie den Messerhalter so, daß
beide Messer den Stein berühren, um ein gleichzeit-
iges Schleifen unter dem gleichen Winkel zu gewähr-
leisten.
Anschluß einer Absaugvorrichtung
Nur für Europa (Abb. 15 u. 16)
Für staubarmes Arbeiten kann ein Makita-Absaug-
gerät an die Maschine angeschlossen werden. Den
Absaugstutzen (im Lieferumfang) mit den mitgeliefer-
ten Schrauben an der Maschine befestigen.
Dann den Saugschlauch des Absauggerätes wie in
Abb. 16 gezeigt an den Stutzen anschließen.
WARTUNG
VORSICHT:
Vor Arbeiten an der Maschine vergewissern Sie sich,
daß sich der Schalter in der “OFF”-Position befindet
und der Netzstecker gezogen ist.
Um die Sicherheit und Zuverlässigkeit dieses
Gerätes zu gewährleisten, sollten Reparatur-, War-
tungs- und Einstellarbeiten nur von Makita autorisi-
erten Werkstätten oder Kundendienstzentren unter
ausschließlicher Verwendung von Makita-Originaler-
satzteilen ausgeführt werden.

14
Geräusch- und Vibrationsentwicklung des Modells 1911B
Die typischen A-bewerteten Geräuschpegel betragen:
Schalldruckpegel: 92 dB (A)
Schalleistungspegel: 105 dB (A)
– Gehörschutz tragen. –
Der gewichtete Effektivwert der Beschleunigung beträgt nicht
mehr als 2,5 m/s2.
CE-KONFORMITÄTSERKLÄRUNG
Hiermit erklärt der Unterzeichnete, Yasuhiko Kanzaki, Bevoll-
mächtigter von Makita Corporation, 3-11-8 Sumiyoshi-Cho,
Anjo, Aichi, 446-8502 Japan, daß dieses von der Firma Mak-
ita Corporation in Japan hergestellte Produkt
(Serien-Nr.: Serienproduktion)
gemäß den Ratsdirektiven 73/23/EWG, 89/336/
EWG und 98/37/EG mit den folgenden Normen
bzw. Normendokumenten übereinstimmen:
HD400, EN50144, EN55014, EN61000.
Yasuhiko Kanzaki
CE94
Direktor
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes,
Bucks MK15 8JD, ENGLAND

1515
POLSKI
Wyjaśnienia dotyczące urządzenia i jego użycia
1Bolec
2Bęben
3Nóż strugarki
4Pokrywa bębna
5 Płytka regulacyjna
6 rawędź noża
7Śruby
8 rawędź powierzchni
przyłożenia u podstawy noża
9 Tylny bok bazy pomiarowej
10 Wewnętrzna krawędź płyty
pomiarowej
11 Płyta pomiarowa
12 Baza pomiarowa
13 Pokrętło
14 Język włącznika
15 Przycisk blokady/Przycisk
zwalniania blokady
16 Początek
17 oniec
18 Rowek “V”
19 Baza przednia
20 Ustaw rowek “V” na krawędzi
struganego elementu.
21 Uchwyt do ostrzenia
22 Nakrętka motylkowa
23 Nóż (A)
24 Nóż (B)
25 Bok (C)
26 Bok (D)
27 Śrubokręt
28 ońcówka wylotowa
29 Odkurzacz Makita
DANE TEC NICZNE
Model 1911B
Szerokość strugania ..................................... 110mm
Głębokość strugania .........................................2 mm
Prędkość bez obciążenia (min–1) ....................16.000
Całkowita długość ........................................355mm
Ciężar netto ..................................................... 4,2kg
•Ze względu na prowadzony program udoskonaleń i
badań, podane dane techniczne mogą zostać
zmienione bez uprzedzenia.
•Uwaga: Dane techniczne mogą się różnić w
zależności od kraju.
Zasilanie
Urządzenie to, powinno być podłączone tylko do
źródła zasilania o takim samym napięciu jak
pokazano na tabliczce znamionowej i może być
używane tylko dla zmiennego prądu jednofazowego.
Zgodnie ze standardami Unii Europejskiej
zastosowano podwójną izolację i dlatego też
możliwe jest zasilanie z gniazda bez uziemienia.
INSTRUKCJE BEZPIECZEŃSTWA
Ostrzeżenie! Używając urządzeń elektrycznych
podstawowe środki ostrożności muszą być
zawsze zachowane, aby zmniejszyć ryzyko
ognia, porażenia prądem i uszkodzenia ciała,
włączając poniższe. Przeczytaj wszystkie podane
instrukcje przed próbą użycia tego produktu i
zachowaj je do wglądu.
Dla bezpiecznego użycia:
1. Utrzymuj miejsce pracy w czystości
Zabałaganione miejsca i stoły warsztatowe
sprzyjają wypadkom.
2. Zastanów się nad warunkami pracy
Nie wystawiaj urządzeń elektrycznych na
deszcz. Nie używaj urządzeń elektrycznych w
wilgotnych lub mokrych miejscach. Utrzymuj
miejsce pracy dobrze oświetlone. Nie używaj
urządzeń elektrycznych w obecności
łatwopalnych płynów lub gazów.
3. Chroń się przed porażeniem prądu.
Zapobiegaj kontaktom ciała z uziemionymi
powierzchniami (np. rurami, grzejnikami,
kuchenkami, lodówkami).
4. Nie pozwalaj zbliżać się dzieciom
Nie pozwalaj wizytującym osobom dotykać
urządzenia lub przedłużacza. Wszystkie
wizytujące osoby nie powinny zbliżać się do
miejsca pracy.
5. Zachowaj nieczynne urządzenia.
Nieużywane urządzenia powinny być
przechowywane w suchych, wysokich lub
zamykanych miejscach tak, aby były
niedostępne dla dzieci.
6. Nie przeciążaj urządzenia.
Wykona ono pracę lepiej i bezpieczniej, pracując
w sposób, dla którego zostało ono
zaprojektowane.
7. Używaj poprawnego urządzenia.
Nie nadużywaj małych lub dodatkowych
urządzeń do wykonania pracy urządzeń do
dużej pracy. Nie używaj urządzeń do celów, do
których nie zostały przeznaczone; na przykład,
nie używaj piły tarczowej do przecinania gałęzi
lub kłód drzew.
8. Ubierz się odpowiednio
Nie noś luźnych ubrań lub biżuterii. Mogą one
zostać zahaczone o ruchome części. Gumowe
rękawiczki i przeciwpoślizgowe buty są
wskazane przy pracy na dworze. Zaleca się
noszenie ochrony na głowę przytrzymującej
długie włosy.
9. Użyj okularów ochronnych i ochraniaczy
uszu.
Użyj masek na twarz lub masek
przeciwpyłowych jeżeli czynność cięcia
wytwarza pyły.
10. Podłącz urządzenie usuwające pył.
Jeżeli urządzenia posiadają podłączenia do
urządzeń do usuwania i składowania pyłu,
upewnij się, że są one poprawnie podłączone i
użyte.

1616
11. Uważaj na przewód sieciowy
Nigdy nie noś urządzenia trzymając za przewód i
nie odłączaj go od gniazda przez pociągnięcie
przewodu. Chroń przewód przed ciepłem,
olejem i ostrymi krawędziami.
12. Pewnie mocuj cięte elementy.
Użyj ścisków lub imadła do zamocowania
ciętych elementów. Jest to bezpieczniejsze niż
używanie rąk, a dodatkowo zwalnia obie ręce do
obsługiwania piły.
13. Używając piłę, nie oddalaj jej zbytnio od
siebie.
Cały czas trzymaj dobrze ustawione nogi i
równowagę.
14. Pamiętaj o dobrej konserwacji urządzenia.
Utrzymuj urządzenie ostre i czyste dla jego
lepszego i bezpieczniejszego działania. Wykonaj
podane instrukcje w celu smarowania lub
wymiany elementów wyposażenia. Regularnie
sprawdzaj przewody urządzenia, i jeżeli są
uszkodzone, oddaj je do naprawy do
autoryzowanego serwisu. Regularnie sprawdzaj
przewody przedłużające i wymień je, jeżeli są
uszkodzone. Utrzymuj uchwyty suche, czyste i
nie zabrudzone olejem lub smarem.
15. Odłącz urządzenia
Przed konserwacją urządzenia lub zmianą
wyposażenia takiego jak tarcze, noże do struga i
noże do frezowania, gdy nie jest ono używane.
16. Wyjmij klucze regulacyjne
Nabierz zwyczaju sprawdzania czy klucze
regulacyjne są usunięte z urządzenia przed jego
użyciem.
17. Unikaj przypadkowych uruchomień.
Nie noś podłączonego urządzenia z palcem na
włączniku. Upewnij się, że urządzenie jest
wyłączone, gdy je podłączasz do zasilania.
18. Zastosuj przedłużacz używając urządzenia
na dworze.
Gdy urządzenie używane jest na dworze, stosuj
tylko przedłużacze przeznaczone i oznaczone
do pracy na dworze.
19. Bądź uważny
Patrz co robisz. Bądź rozsądny. Nie używaj
urządzenia, gdy jesteś zmęczony.
20. Sprawdzaj uszkodzone części.
Przed dalszym użyciem urządzenia, osłona lub
inne części, które są uszkodzone, muszą być
uważnie sprawdzone, aby upewnić się, że będą
poprawnie działać i wykonywać przeznaczone
im funkcje. Sprawdzaj ustawienia ruchomych
części, oprawy ruchomych części, pęknięcia
części, zamocowania, i jakiekolwiek inne
warunki, które mogą wpływać na działanie.
Osłona lub inne części, które są uszkodzone,
powinny być naprawione lub wymienione przez
autoryzowany serwis, jeżeli w instrukcji nie
podano inaczej. Uszkodzone przełączniki
powinny być wymienione przez autoryzowany
serwis. Nie używaj urządzenia, jeżeli włącznik
nie może go włączyć lub wyłączyć.
21. Ostrzeżenie
Użycie jakiegokolwiek innego wyposażenia lub
części dodatkowych innych niż zalecane w tej
instrukcji obsługi lub katalogu, może stworzyć
ryzyko uszkodzenia ciała.
22. Naprawy urządzenia powinny być
wykonywane tylko przez specjalistę.
To urządzenie jest wykonane zgodnie z
odpowiednimi zasadami bezpieczeństwa.
Naprawa urządzeń elektrycznych może być
wykonana wyłącznie przez specjalistę, gdyż w
przeciwnym wypadku może ono stanowić
zagrożenie dla użytkownika.
DODATKOWE INSTRUKCJE
BEZPIECZEŃSTWA
1. Dywany, szmatki, kable, sznury i tym
podobne przedmioty nigdy nie powinny być
pozostawiane w pobliżu miejsca pracy.
2. Unikaj cięcia gwoździ. Przejrzyj i usuń
wszystkie gwoździe ze struganego elementu
przed struganiem.
3. Obchodź się z nożami bardzo ostrożnie.
4. Upewnij się przed użyciem urządzenia, że
śruby mocujące nóż są pewnie zamocowane.
5. Trzymaj urządzenie mocno dwiema rękami.
6. Trzymaj ręce z dala od obrotowych części
urządzenia.
7. Pozostaw urządzenie przez chwilę działające
przed użyciem go na struganym elemencie.
Uważnie obserwuj drgania lub bicie osiowe,
które może wskazywać na złą instalację lub
źle wyważony nóż.
8. Upewnij się, że nóż nie jest w kontakcie ze
struganym elementem przed włączeniem
urządzenia.
9. Poczekaj, aż nóż osiągnie pełną prędkość,
przed rozpoczęciem strugania.
10. Cały czas trzymaj się z dala od urządzenia na
co najmniej 200 mm.
11. Zawsze wyłącz urządzenie i poczekaj z
wykonywaniem jakichkolwiek regulacji do
całkowitego zatrzymania się noży.
12. Nigdy nie wkładaj palca do rynny dla wiórów.
Rynna może się zablokować, gdy strugane
jest wilgotne drewno. Wyczyść wióry
używając patyczka.
13. Nie pozostawiaj urządzenia działającego.
Używaj urządzenia tylko, gdy jest trzymane w
rękach.
14. Gdy pozostawiasz strugarkę, wyłącz ją i
połóż na drewnianym bloku tak, aby jej baza
zwrócona była do góry i żeby noże nie
dotykały niczego.
15. Zawsze zmieniaj oba noże lub pokrywy
bębna, nie wykonanie tego spowoduje złe
wywarzenie noży, co prowadzi do drgań i
skrócenia żywotności urządzenia.
16. Przed odłożeniem urządzenia, poczekaj do
jego pełnego zatrzymania.

1717
17. Używaj tylko noży Makita określonych w tej
instrukcji obsługi.
ZAC OWAJ TĘ INSTRUKCJĘ.
INSTRUKCJA OBSŁUGI
Wyjmowanie lub instalowanie noży strugarki
(Rys. 1, 3 i 4)
Ważne:
•Zawsze upewnij się, że urządzenie jest wyłączone i
odłączone od zasilania, przed wyjmowaniem lub
instalowaniem noży.
•Używaj wyszczególnionych poniżej noży strugarki.
Numery części .793008-8 793009-6 A-07412
*P-04232
Noże z oznaczeniami * są dostępne tylko w krajach
europejskich. Przy zakupie noży, skonsultuj się z
dealerem lub centrum serwisowym Makita.
Aby wyjąć noże z bębna, odkręć trzy śruby
instalacyjne przy pomocy klucza nasadowego.
Pokrywa bębna wyjmuje się razem z nożami.
Aby zainstalować noże, najpierw wyczyść
przyklejone do bębna lub noży wióry, lub inne
przyklejone materiały. Używaj noży o tych samych
wymiarach i wadze tak, aby nie wystąpiły rotacje/
drgania bębna powodujące słabe struganie i
niszczenie urządzenia.
Umieść nóż na bazie pomiarowej tak, aby krawędź
noża dokładnie przylegała do wewnętrznej krawędzi
płyty pomiarowej. Umieść płytkę regulacyjną na
nożu, a następnie naciśnij jej krawędź tak, aby
przyległa do tylnego boku bazy pomiarowej i dokręć
dwie śruby na płytce regulacyjnej. Teraz wsuń
krawędź płytki regulacyjnej do rowka bębna, a
następnie dopasuj pokrywę bębna. Dokręć
równomiernie trzy śruby instalacyjne, pamiętając o
naprzemiennej kolejności dokręcania za pomocą
klucza nasadowego.
OSTRZEŻENIE:
Gdy zakładane są noże w urządzeniu, należy
dokładnie dokręcić śruby instalacyjne noża. Luźna
śruba instalacyjna może być niebezpieczna. Zawsze
upewnij się, że są one pewnie dokręcone.
Poprawne ustawienie noża strugarki
Strugana powierzchnia będzie szorstka i nierówna, jeżeli nóż nie jest ustawiony poprawnie i pewnie. Nóż
musi być zamontowany tak, aby krawędź tnąca była idealnie pozioma, to znaczy równoległa do powierzchni
bazy tylnej. Poniżej pokazane jest parę przykładów poprawnego i niepoprawnego ustawienia.
Regulacja głębokości strugania (Rys. 5)
Głębokość strugania może być regulowana poprzez
przekręcenie pokrętła na przedzie urządzenia.
Funkcje włącznika
OSTRZEŻENIE:
Przed podłączeniem urządzenia do zasilania,
zawsze sprawdź, czy język włącznika działa
poprawnie i czy powraca do pozycji OFF (Wył.) po
zwolnieniu.
(A)
B
aza prze
d
n
i
a
( l
oce
k
przesuwny
)
(B) Baza tylna ( locek stały)
Poprawne
ustawienie
Nacięcia na
powierzchni
Wyżłobienia
na początku
Wyżłobienia
na końcu
Aczkolwiek widok z boku nie jest w
stanie tego pokazać, to krawędzie
noży poruszają się idealnie równolegle
do powierzchni bazy tylnej.
Przyczyna: Jeden lub oba noże nie są
ustawione równolegle do
linii bazy tylnej.
Przyczyna: Jedna lub obie krawędzie
noża nie dostatecznie
wystają w stosunku do linii
bazy tylnej.
Przyczyna: Jedna lub obie krawędzie
noża za bardzo wystają w
stosunku do linii bazy
tylnej.

1818
Dla urządzenia bez przycisku blokady i przycisku
blokady włączania (Rys. 6)
Aby uruchomić urządzenie, naciśnij język. Zwolnij
język, aby zatrzymać urządzenie.
Dla urządzenia z przyciskiem blokady (Rys. 7)
Aby uruchomić urządzenie, naciśnij język. Zwolnij
język, aby zatrzymać urządzenie. Dla ciągłej pracy
naciśnij język, a następnie naciśnij przycisk blokady.
Aby zatrzymać urządzenie w pozycji zablokowanej,
naciśnij język do końca, a następnie zwolnij go.
Dla urządzenia z przyciskiem blokady włączania.
(Rys. 7)
Aby zapobiec przypadkowemu naciśnięciu języka,
zamocowany jest przycisk blokady włączania. Aby
uruchomić urządzenie naciśnij przycisk blokady
włączania, a następnie naciśnij język. Zwolnij język,
aby zatrzymać urządzenie.
Czynność strugania (Rys. 8)
Najpierw połóż płasko bazę przednią na powierzchni
struganego elementu tak, aby noże nie miały z nim
kontaktu. Włącz urządzenie i zaczekaj dopóki noże
nie osiągną pełnej prędkości. Następnie delikatnie
przesuń urządzenie do przodu. Naciśnij na przód
urządzenia przy rozpoczęciu strugania i na jego
koniec, przy kończeniu strugania. Struganie będzie
łatwiejsze, jeżeli element strugany zostanie trwale
pochylony tak, aby możliwe było struganie w
kierunku do dołu. Prędkość i głębokość strugania
determinuje rodzaj wykończenia. Strugarka
elektryczna podtrzymuje struganie z taką
prędkością, która nie spowoduje zapchania jej
wiórami. Dla zgrubnego strugania, głębokość
strugania może być zwiększona, podczas gdy dla
dobrego wykończenia konieczna jest redukcja
głębokości cięcia i powolne przesuwanie urządzenia.
Poszerzanie (Rys.9,10i 11)
Aby wykonać struganie pokazane na Rys.9, przyłóż
rowek “V”, znajdujący się bazie przedniej, do
krawędzi struganego elementu i wykonaj struganie
jak pokazano na Rys. 11.
Ostrzenie noży strugarki (Rys. 12, 13 i 14)
Zawsze utrzymuj noże ostre dla lepszej pracy
urządzenia. Użyj uchwytu do ostrzenia w celu
usunięcia nacięć i uzyskania dobrych ostrzy.
Najpierw poluzuj dwie nakrętki motylkowe uchwytu i
włóż noże (A) i (B) tak, aby stykały się z bokami (C) i
(D). Następnie dokręć nakrętki motylkowe.
Przed ostrzeniem zanurz kamień do ostrzenia w
wodzie na 2 lub 3 minuty. Przytrzymaj uchwyt tak,
aby oba noże dotykały kamienia do ostrzenia w celu
równoczesnego ostrzenia pod tym samym kątem.
Podłączanie odkurzacza
Wyłącznie kraje i regiony europejskie
(Rys. 15 i 16)
Jeżeli chcesz przeprowadzić struganie w czysty
sposób, podłącz do urządzenia odkurzacz firmy
Makita. Przymocuj zespół dyszy (wyposażenie
standardowe) do urządzenia używając
dostarczonych śrub. Następnie podłącz wąż
odkurzacza do zespołu dyszy, tak jak pokazano na
Rys. 16.
KONSERWACJA
OSTRZEŻENIE:
Zawsze upewnij się, że urządzenie jest wyłączone i
odłączone od zasilania przed wykonywaniem
jakichkolwiek prac nad urządzeniem.
Aby zapewnić bezpieczeństwo i niezawodność
produktu, naprawy i konserwacje lub ustawianie
powinny być wykonywane przez autoryzowany
serwis Makita.

1919
Szumy i Drgania modelu 1911B
Typowe A-ważone poziomy szumów
poziom ciśnienia dźwięku: 92 dB (A).
poziom dźwięku w trakcie pracy: 105 dB (A).
– Noś ochraniacze uszu. –
Typowa wartość ważonej średniej kwadratowej
przyspieszenia nie jest większa niż 2,5 m/s2.
UE-DEKLARACJA ZGODNOŚCI
Niżej podpisany, Yasuhiko anzaki,
autoryzowany przez orporację Makita, 3-11-8
Sumiyoshi-Cho, Anjo, Aichi, 446-8502 Japan,
deklaruje, iż niniejszy produkt
(Nr seryjny: seria produkcyjna)
wyprodukowany przez orporację Makita w
Japonii jest zgodny z następującymi
standardami lub dokumentami standaryzacji,
HD400, EN50144, EN55014, EN61000
w zgodzie z Dyrektywami Rady 73/23/EEC,
89/336/EEC i 98/37/EC.
Yasuhiko Kanzaki
CE94
Dyrektor
MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton eynes,
Bucks M 15 8JD, ENGLAND

20
РУССКИЙ ЯЗЫК
Объяснения общего плана
1Болт
2 Барабан
3 Лезвие строгального
станка
4 Крышка барабана
5 Регулировочная пластина
Край лезвия
7Винты
8Пятка
9 Задняя сторона основы
рейсмуса
10 Внутреняя сторона плиты
рейсмуса
11 Плита рейсмуса
12 Основа рейсмуса
13 Кнопка
14 Пусковой механизм
15 Кнопка фиксации/Кнопка
выключения фиксации
1 Начало
17 Конец
18 “V” канавка
19 Передняя основа
20 Совместите “V” канавку с
краем рабочего изделия.
21 Точильный держатель
22 Крыльчатая гайка
23 Лезвие (А)
24 Лезвие (В)
25 Сторона (С)
2 Сторона (D)
27 Отвертка
28 Сборка сопла
29 Пылесос Makita
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мо ель 1911B
Ширина строгания......................................... 110 мм
Глубина строгания ........................................... 2 мм
Скорость в незагруженном
состоянии (мин–1) ......................................... 1 000
Общая длина ................................................ 355 мм
Масса нетто .................................................... 4,2 кг
• Вследствие нашей продолжающейся программы
поиска и разработок технические характеристики
могут быть изменены без уведомления.
• Примечание: Технические характеристики могут
различаться в зависимости от страны.
Источник питания
Инструмент должен быть подсоединен только к
источнику питания с напряжением, указанным в
табличке номиналов, и может функционировать
только от однофазного источника питания
переменного тока. В соответствии с Европейским
стандартом имеется двойная изоляция,
следовательно, возможно использование с
розетками без провода заземления.
ИНСТРУКЦИИ ПО МЕРАМ
БЕЗОПАСНОСТИ
Пре остережение! При использовании
электрических инструментов сле ует всег а
соблю ать основные меры безопасности ля
уменьшения опасности пожара, поражения
электрическим током и персональных травм,
включая сле ующие.
Прочитайте эти инструкции пере тем, как
пытаться управлять этим из елием, и
сохраните эти инструкции.
Для безопасного функционирования:
1. По ерживайте чистоту на рабочем месте
Захламленные места и подставки могут
привести к травмам.
2. Учитывайте рабочую окружающую сре у
Не подвергайте инструменты с электроприводом
воздействию дождя. Не используйте
инструменты с электроприводом в сырых или
влажных местах. Поддерживайте хорошее
освещение на рабочем месте. Не используйте
инструменты с электроприводом в присутствии
возгараемы жидкостей или газов.
3. Пре охраняйтесь от поражения
электрическим током
Предотвращайте контакт тела с заземленными
поверхностями (например, трубами, радиаторами,
батареями, холодильниками).
4. Держитесь по альше от етей
Не позволяйте посетителям прикасаться к
инструменту или шнуру-удлинителю. Все
посетители должны находиться подальше от
рабочей области.
5. Правильно храните неработающие
инструменты
Если инструменты не используются, они
должны храниться в сухом, высоком или
закрытом месте, вне достижения детей.
6. Не прилагайте усилие к инструменту
Он будет выполнять работу лучше и
безопаснее при скорости, для которой он
предназначен.
7. Используйте правильный инструмент
Не пытайтесь прилагать усилие к маленьким
инструментам или присоединениям для
выполнения работы инструмента тяжелого
назначения. Не используйте инструменты
для непредназначенных целей; например, не
используйте дисковую пилу для резки веток
или корней деревьев.
8. О евайтесь правильно
Не одевайте свисающую одежду или
украшения. Они могут попасть в движущиеся
части. При работе на улице рекомендуется
одевать резиновые перчатки и нескользящую
обувь. Одевайте предохранительный головной
убор для убирания длинных волос.
