Makita 6934FD User manual

GB Cordless Impact Wrench Instruction Manual
F Boulonneuse sans fil Manuel d’instructions
D Akku-schlagschrauber Betriebsanleitung
I Avvitatrice ad impulso a batteria Istruzioni per l’uso
NL Snoerloze slagmoersleutel Gebruiksaanwijzing
E Llave de impacto a batería Manual de instrucciones
P Chave de impacto a batería Manual de instruções
DK Elektronisk akku slagn ø gle Brugsanvisning
S Sladdlös mutterdragare Bruksanvisning
N Batteridrevet slagskrunøkkel Bruksanvisning
SF Akku-iskuvännin Käyttöohje
GR Ασύρµατο κροστικ κλειδί Οδηγίες χρήσεως
6934FD

2
12
34
5
1
23
4
AB
55
6
7

3
67
89
N m
80
100
60
0 1.0 2.0
3.0
(S)
M14
M12
M10
M10
M12
M14
(kgf cm)
120
140
(1428)
(1224)
(1020)
(816)
(612)
40
(408)
20
(204)
M16
M16
.
.
8
11
910
N m
0 1.0 2.0
3.0 4.0 5.0
(S)
M8
M12
M10
M10
M12
M8
(kgf cm)
80
100
60
120
140
(1428)
(1224)
(1020)
(816)
(612)
40
(408)
20
(204)
.
.
12
11
910
13
14
15

4
ENGLISH
Explanation of general view
1Button
2 Battery cartridge
3 Switch trigger
4Lamp
5 Reversing switch lever
6 Socket
7Anvil
8 Standard bolt
9 Fastening torque
10 Proper fastening torque
11 Fastening time
12 High tensile bolt
13 Limit mark
14 Brush holder cap
15 Screwdriver
SPECIFICATION
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
Intended use
The tool is intended for screw driving in wood, metal and
plastic.
Safety hints
For your own safety, please refer to the enclosed safety
instructions.
ADDITIONAL SAFETY RULES
ENB025-1
1. Be aware that this tool is always in an operating
condition, because it does not have to be
plugged into an electrical outlet.
2. Hold tool by insulated gripping surfaces when
performing an operation where the cutting tool
may contact hidden wiring. Contact with a “live”
wire will also make exposed metal parts of the
tool “live” and shock the operator.
3. Wear ear protectors.
4. Check the socket carefully for wear, cracks or
damage before installation.
5. Hold the tool firmly.
6. Always be sure you have a firm footing.
7. Be sure no one is below when using the tool in
high locations.
8. The proper fastening torque may differ depend-
ing upon the kind or size of the bolt. Check the
torque with a torque wrench.
SAVE THESE INSTRUCTIONS.
IMPORTANT SAFETY INSTRUCTIONS FOR
CHARGER & BATTERY CARTRIDGE
ENC004-1
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Always cover the battery terminals with the bat-
tery cover when the battery cartridge is not
used.
6. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a break-
down.
7. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
8. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
9. Be careful not to drop or strike battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10°C – 40°C (50°F – 104°F). Let a hot bat-
tery cartridge cool down before charging it.
4. Charge the Nickel Metal Hydride battery car-
tridge when you do not use it for more than six
months.
Model 6934FD
Capacities Standard bolt M8 – M14
High tensile bolt M6 – M16
Square drive 12.7 mm
No load speed (min–1)0–2,300
Impacts per minute 0 – 3,000
Max. fastening torque 140 N•m
Overall length 173 mm
Net weight 1.7 kg

5
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before adjusting or checking
function on the tool.

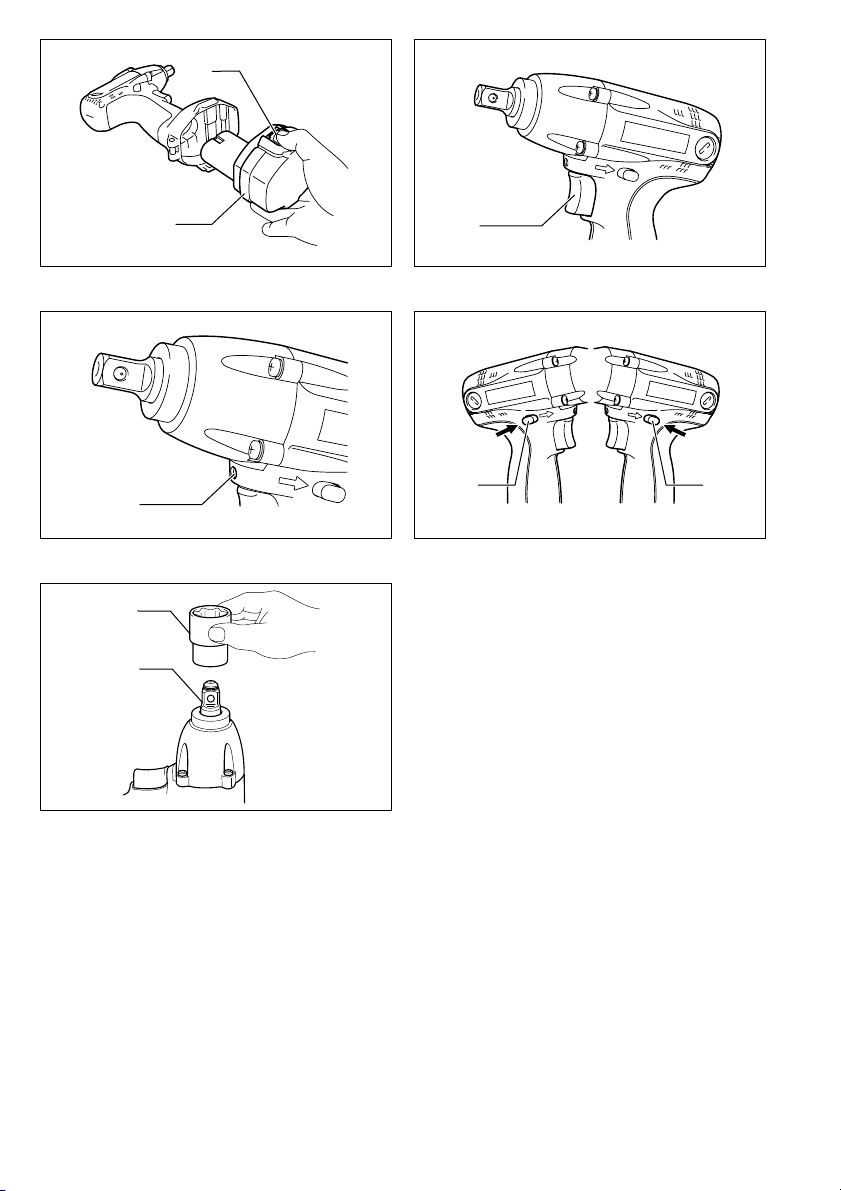

Installing or removing battery cartridge (Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while pressing the buttons on both sides of the car-
tridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If not, it may accidentally fall out
of the tool, causing injury to you or someone around
you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Switch action (Fig. 2)
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Electric brake
This tool is equipped with an electric brake. If the tool
consistently fails to quickly stop after switch trigger
release, have tool serviced at a Makita service center.
Lighting up the front lamp (Fig. 3)
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
Reversing switch action (Fig. 4)
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for counter-
clockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before carrying out any work
on the tool.
Selecting correct socket
Always use the correct size socket for bolts and nuts. An
incorrect size socket will result in inaccurate and incon-
sistent fastening torque and/or damage to the bolt or nut.
Installing or removing socket (Fig. 5)
Important:
Always be sure that the tool is switched off and the bat-
tery cartridge is removed before installing or removing
the socket.
Move the O-ring out of the groove in the socket and
remove the pin from the socket. Fit the socket onto the
anvil of the tool so that the hole in the socket is aligned
with the hole in the anvil. Insert the pin through the hole
in the socket and anvil. Then return the O-ring to the orig-
inal position in the socket groove to retain the pin. To
remove the socket, follow the installation procedures in
reverse.

6
OPERATION

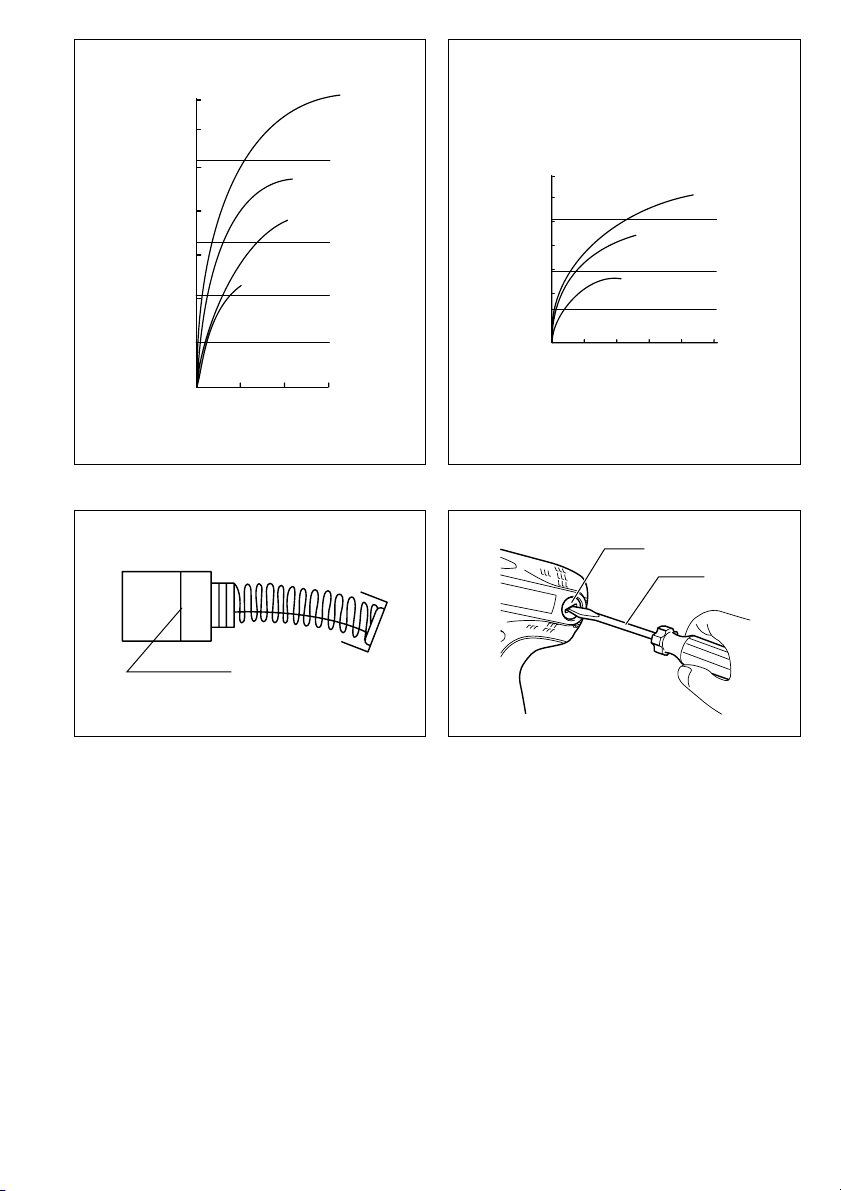

The proper fastening torque may differ depending upon
the kind or size of the screw/bolt, the material of the
workpiece to be fastened, etc. The relation between fas-
tening torque and fastening time is shown in the figures.
(Fig. 6 & 7)
Hold the tool firmly and place the socket over the bolt or
nut. Turn the tool on and fasten for the proper fastening
time.
NOTE:
• When fastening screw M8 (5/16”) or smaller, carefully
adjust pressure on the switch trigger so that the screw
is not damaged.
• Hold the tool pointed straight at the bolt or nut.
• Excessive fastening torque may damage the bolt/nut or
socket. Before starting your job, always perform a test
operation to determine the proper fastening time for
your bolt or nut. Especially for the bolt smaller than M8
(5/16”), perform the above test operation to prevent the
trouble on socket or bolt, etc.
• If the tool is operated continuously until the battery car-
tridge has discharged, allow the tool to rest for 15 min-
utes before proceeding with a fresh battery.
The fastening torque is affected by a wide variety of fac-
tors including the following. After fastening, always check
the torque with a torque wrench.
1. When the battery cartridge is discharged almost
completely, voltage will drop and the fastening
torque will be reduced.
2. Socket
• Failure to use the correct size socket will cause a
reduction in the fastening torque.
• A worn socket (wear on the hex end or square
end) will cause a reduction in the fastening torque.
3. Bolt
• Even though the torque coefficient and the class of
bolt are the same, the proper fastening torque will
differ according to the diameter of bolt.
• Even though the diameters of bolts are the same,
the proper fastening torque will differ according to
the torque coefficient, the class of bolt and the bolt
length.
4. The use of the universal joint or the extension bar
somewhat reduces the fastening force of the impact
wrench. Compensate by fastening for a longer
period of time.
5. The manner of holding the tool or the material of
driving position to be fastened will affect the torque.
6. Operating the tool at low speed will cause a reduc-
tion in the fastening torque.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before attempting to perform
inspection or maintenance.
Replacing carbon brushes (Fig. 8 & 9)
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
After replacing brushes, insert the battery cartridge into
the tool and break in brushes by running tool with no load
for about 1 minute. Then check the tool while running and
electric brake operation when releasing the switch trig-
ger. If electric brake is not working well, ask your local
Makita service center for repair.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centers, always
using Makita replacement parts.
ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Various type of Makita genuine batteries and chargers

7
FRANÇAIS
Descriptif
1Bouton
2Batterie
3 Gâchette
4 Lampe
5 Inverseur
6 Douille
7Piton
8 Boulon standard
9 Couple de serrage
10 Couple de serrage correcte
11 Temps de serrage
12 Boulon à haute résistance
13 Trait de limite d’usure
14 Bouchons de porte-charbon
15 Tournevis
SPECIFICATIONS
• Etant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Note : Les spécifications peuvent varier suivant les
pays.
Utilisations
L'outil est conçu pour le vissage dans le bois, le métal et
le plastique.
Consignes de sécurité
Pour votre propre sécurité, reportez-vous aux consignes
de sécurité qui accompagnent l’outil.
PRECAUTIONS SUPPLEMENTAIRES POUR
L’OUTIL
1. Ayez bien conscience que l’outil est constam-
ment en état de marche, car il n’a pas à être rac-
cordé au secteur.
2. Tenez les outils par leurs surfaces de saisie
isolées lorsque vous effectuez un travail au
cours duquel l’outil tranchant risque d’entrer en
contact avec un filage caché. Le contact avec un
fil électrique sous tension peut mettre les parties
non isolées de l’outil sous tension et électro-
cuter l’utilisateur.
3. Portez des protections anti-bruit.
4. Veillez à ce que la prise ne soit pas usée, fis-
surée ou endommagée avant l’installation.
5. Tenez votre outil fermement.
6. Veillez toujours à avoir une bonne assise.
7. Assurez-vous qu’il n’y a personne dessous
quand vous utilisez l’outil dans des endroits
élevés.
8. Le couple de serrage peut varier en fonction du
type et de la dimension du boulon. Vérifiez le
couple à l’aide d’une clé dynamométrique.
CONSERVEZ CES INSTRUCTIONS.
PRÉCAUTIONS IMPORTANTES POUR LE
CHARGEUR ET LA BATTERIE
1. Avant d’utiliser la batterie, lisez toutes les ins-
tructions et précautions relatives (1) au chargeur
de batterie, (2) à la batterie, et (3) à l’outil utili-
sant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement court.
Il y a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Lorsque vous n’utilisez pas la batterie, recou-
vrez-en toujours les bornes avec le couvre-batte-
rie.
6. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un conte-
neur avec d’autres objets métalliques, par
exemple des clous, des pièces de monnaie,
etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie pourrait provoquer
un fort courant, une surchauffe, parfois des brû-
lures et même une panne.
7. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d'atteindre ou
de dépasser 50°C.
8. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
9. Prenez garde d’échapper ou de heurter la batte-
rie.
CONSERVEZ CES INSTRUCTIONS.
Modèle 6934FD
Capacités
Boulon standard M8 – M14
Boulon à haute
résistance M6 – M16
Tournevis carré 12.7 mm
Vitesse à vide (T/MIN) 0 – 2 300
Coups par minute 0 – 3 000
Couple de serrage maxi 140 N•m
Longueur totale 173 mm
Poids net 1,7 kg

8
Conseils pour assurer la durée de vie optimale de
la batterie
1. Rechargez la batterie avant qu’elle ne soit com-
plètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous remarquez que la puissance de
l'outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie alors que la température de
la pièce se trouve entre 10°C et 40°C. Avant de
charger une batterie chaude, laissez-la refroidir.
4. Chargez la batterie au nickel-hydrure métallique
lorsqu'elle est restée inutilisée pendant plus de
six mois.
PROTECTION DE L’ENVIRONNEMENT
(POUR LA SUISSE UNIQUEMENT)
Afin de préserver l’environnement, rappor-
tez la batterie usagée aux postes de
ramassage officiel.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant de l’ajuster ou de véri-
fier son fonctionnement.
Installation ou retrait de la batterie (Fig. 1)
• Mettez toujours l’outil hors tension avant d’insérer ou
de retirer la batterie.
• Pour retirer la batterie, sortez-la de l’outil tout en
appuyant sur les boutons des deux côtés de la batterie.
• Pour insérer la batterie, alignez sa languette sur
l’entaille qui se trouve à l’intérieur du carter, puis glis-
sez la batterie pour la mettre en place. Insérez-la tou-
jours bien à fond, jusqu’à ce qu’elle se verrouille en
émettant un léger bruit sec. Sinon, elle risque de
tomber accidentellement de l’outil, en vous blessant ou
en blessant une personne qui se trouve près de vous.
• N’appliquez pas une force excessive lors de l’insertion
de la batterie. Si la batterie ne glisse pas aisément,
c’est qu’elle n’est pas insérée correctement.
Interrupteur (Fig. 2)
ATTENTION :
• Avant d’insérer la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne bien et revient en position
d’arrêt lorsque relâchée.
Pour mettre l’outil en marche, appuyez simplement sur la
gâchette. La vitesse de l’outil augmente à mesure que
l’on accroît la pression exercée sur la gâchette. Pour
l’arrêter, relâchez la gâchette.
Frein électrique
Cet outil est équipé d’un frein électrique. Si à plusieurs
reprises l’outil ne s’arrête pas rapidement après le
relâchement de la gâchette, faites-le réparer dans un
centre de service après-vente Makita.
Allumage de la lampe avant (Fig. 3)
ATTENTION :
• Evitez de regarder directement le faisceau lumineux ou
sa source.
Appuyez sur la gâchette pour allumer la lampe. La lampe
demeure allumée tant que la pression sur la gâchette est
maintenue.
NOTE:
• Utilisez un chiffon sec pour essuyer la saleté qui recou-
vre la lentille de la lampe. Prenez garde de rayer la len-
tille de la lampe, pour éviter une diminution de
l’éclairage.
Inverseur (Fig. 4)
L’outil possède un inverseur qui permet de changer le
sens de rotation. Enfoncez le levier inverseur du côté A
pour une rotation dans le sens des aiguilles d’une mon-
tre, ou du côté B pour une rotation dans le sens inverse
des aiguilles d’une montre.
La pression sur la gâchette n’est pas possible lorsque le
levier inverseur se trouve en position neutre.
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• N’actionnez l’inverseur qu’une fois que l’outil est com-
plètement arrêté. Si vous changez le sens de rotation
avant l’arrêt de l’outil, vous risquez de l’endommager.
• Lorsque vous n’utilisez pas l’outil, placez toujours le
levier inverseur en position neutre.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant d’effectuer tout travail
dessus.
Sélection de la douille
Utilisez toujours une douille de la dimension qui convient
pour les boulons et les écrous. Une douille de mauvaise
dimension entraînera un couple de serrage imprécis ou
inadéquat et/ou endommagera le boulon ou l’écrou.
Installation et retrait de la douille (Fig. 5)
Important :
Vérifiez toujours que le contact est coupé et que la batte-
rie est retirée avant d’installer ou de retirer la douille.
Retirez le joint torique de la rainure de la douille et retirez
la tige de la douille. Insérez la douille dans le piton de
l’outil de façon que l’orifice de la douille soit aligné sur
l’orifice du piton. Insérez la tige dans l’orifice de la douille
et dans celui du piton. Puis, ramenez le joint torique à sa
position d’origine dans la rainure de la douille pour ver-
rouiller la tige. Pour retirer la douille, procédez dans
l’ordre inverse de l’installation.

9
UTILISATION
Le couple de serrage peut varier en fonction du type ou
de la dimension de la vis/du boulon, du matériau de la
pièce à fixer, etc. Le rapport entre le couple de serrage et
le temps de serrage est donné à la figure. (Fig. 6 et 7)
Saisissez fermement l’outil et placez la douille sur le bou-
lon ou l’écrou. Mettez l'outil sous tension et faites-le
tourner pendant le temps nécessaire à un serrage
adéquat.
NOTE:
• Quand vous fixez des vis M8 (5/16 po) ou plus petites,
réglez délicatement la pression sur la gâchette de
façon à ne pas endommager la vis.
•Tenez l’outil de sorte qu’il pointe bien droit vers le bou-
lon ou l’écrou.
• Un couple de serrage excessif risque d'endommager le
boulon, l’écrou ou la douille. Avant de commencer votre
travail, effectuez toujours un test pour connaître le
temps de serrage qui convient au boulon ou à l’écrou
utilisé. Ce test est tout particulièrement nécessaire
avec les boulons inférieurs à M8 (5/16 po), pour préve-
nir tout problème de douille, de boulon, etc.
• Si l’outil est utilisé de manière continue jusqu’à ce que
la batterie soit déchargée, laissez-le reposer 15 min-
utes avant de poursuivre l’opération avec une batterie
fraîche.
Le couple de serrage dépend d’un certain nombre de
facteurs, comme suit. Une fois le serrage terminé, véri-
fiez toujours le couple avec une clé dynamométrique.
1. Lorsque la batterie est presque complètement
déchargée, la tension tombe et le couple de serrage
diminue.
2. Douille
• L’utilisation d’une douille de mauvaise dimension
entraînera une réduction du couple de serrage.
• Une douille usée (usure sur l’extrémité hexagonale
ou l’extrémité carrée) entraînera une réduction du
couple de serrage.
3. Boulon
• Même si le coefficient du couple et la catégorie du
boulon sont les mêmes, le couple de serrage vari-
era en fonction du diamètre de boulon.
• Même si les diamètres des boulons sont les
mêmes, le couple de serrage variera en fonction
du coefficient de couple, de la catégorie du boulon
et de la longueur du boulon.
4. L’utilisation d’un joint universel ou d’une barre de ral-
longe réduit quelque peu la force de serrage de la
boulonneuse. Compenser en serrant plus
longtemps.
5. Le couple de serrage est affecté par la façon dont
vous tenez l’outil ou la pièce, ou par la position de
vissage.
6. Le fonctionnement de l’outil à vitesse réduite
entraîne une diminution du couple de serrage.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’y effectuer tout travail
d’inspection ou d’entretien.
Remplacement des charbons (Fig. 8 et 9)
Retirez et vérifiez régulièrement les charbons. Rem-
placez-les lorsqu’ils sont usés jusqu’au trait de limite
d’usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux char-
bons doivent être remplacés en même temps. N’utilisez
que des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de porte-
charbon. Enlevez les charbons usés, insérez-en de nou-
veaux et revissez solidement les bouchons de porte-
charbon.
Après avoir remplacé les charbons, insérez la batterie
dans l’outil et rodez les brosses en faisant fonctionner
l’outil à vide pendant environ 1 minute. Vérifiez ensuite le
bon fonctionnement de l’outil, ainsi que l’activation du
frein électrique lors du relâchement de la gâchette. Si le
frein électrique ne fonctionne pas bien, faites une
demande de réparation auprès du centre de service
après-vente Makita le plus près.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, travaux d’entretien et autres réglages
doivent être effectués dans un centre de service Makita
agréé ou un centre de service de l’usine Makita, exclu-
sivement avec des pièces de rechange Makita.
ACCESSOIRES
AT T EN T I O N :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita
spécifié dans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut com-
porter un risque de blessure. N’utilisez les accessoires
ou pièces qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Les divers types de batteries et chargeurs Makita
authentiques

10
DEUTSCH
Übersicht
1 Knopf
2 Blockakku
3 Ein-Aus-Schalter
4 Lampe
5 Drehrichtungsumschalter
6 Steckschlüsseleinsatz
7 Flansch
8 Standardschraube
9 Anzugsmoment
10 Korrektes Anzugsmoment
11 Anzugszeit
12 HV-Schraube
13 Verschleißgrenze
14 Bürstenhalterkappe
15 Schraubendreher
TECHNISCHE DATEN
• Wir behalten uns vor, Änderungen im Zuge der
Entwicklung und des technischen Fortschritts ohne
vorherige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu
Land abweichen.
Vorgesehene Verwendung
Die Maschine ist für das Eindrehen von Schrauben in
Holz, Metall und Kunststoff vorgesehen.
Sicherheitshinweise
Lesen und beachten Sie diese Hinweise, bevor Sie das
Gerät benutzen.
ZUSÄTZLICHE
SICHERHEITZSBESTIMMUNGEN
1. Beachten Sie, daß diese Maschine stets betrieb-
sbereit ist, da sie nicht erst an eine Netzsteck-
dose angeschlossen werden muß.
2. Halten Sie die Maschine nur an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen verborgene Kabel angebohrt werden kön-
nen. Bei Kontakt mit einem stromführenden
Kabel werden die freiliegenden Metallteile der
Maschine ebenfalls stromführend, so dass der
Benutzer einen elektrischen Schlag erleiden
kann.
3. Tragen Sie Gehörschützer.
4. Überprüfen Sie den Steckschlüsseleinsatz vor
der Montage sorgfältig auf Risse oder Beschädi-
gung.
5. Halten Sie die Maschine mit festem Griff.
6. Achten Sie stets auf sicheren Stand.
7. Vergewissern Sie sich bei Einsatz der Maschine
an hochgelegenen Arbeitsplätzen, daß sich
keine Personen darunter aufhalten.
8. Das korrekte Anzugsmoment kann je nach Art
oder Größe der Schraube unterschiedlich sein.
Überprüfen Sie das Anzugsmoment mit einem
Drehmomentschlüssel.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WICHTIGE SICHERHEITSVORSCHRIFTEN
FÜR LADEGERÄT UND AKKU
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug ange-
bracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer gewor-
den ist, stellen Sie den Betrieb sofort ein. Ande-
renfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Decken Sie die Akkukontakte stets mit der
Schutzkappe ab, wenn Sie den Akku nicht benut-
zen.
6. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z.B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht starken
Stromfluss, der Überhitzung, Verbrennungen
und einen Defekt zur Folge haben kann.
7. Lagern Sie Maschine und Akku nicht an Orten,
an denen die Temperatur 50°C erreichen oder
überschreiten kann.
8. Versuchen Sie niemals, den Akku zu verbrennen,
selbst wenn er stark beschädigt oder vollkom-
men verbraucht ist. Der Akku kann im Feuer
explodieren.
9. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
BEWAHREN SIE DIESE HINWEISE SORGFÄL-
TIG AUF.
Modell 6934FD
Bohr-
leistung
Standardschraube M8 – M14
HV-Schraube M6 – M16
Vierkantantrieb 12,7 mm
Leerlaufdrehzahl (min–1)0–2300
Schlagzahl pro Minute 0 – 3 000
Max. Anzugsmoment 140 N•m
Gesamtlänge 173 mm
Nettogewicht 1,7 kg

11
Hinweise zur Aufrechterhaltung der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist.
Schalten Sie die Maschine stets aus, und laden
Sie den Akku, wenn Sie ein Nachlassen der
Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwi-
schen 10°C – 40°C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Der Nickel-Metallhydrid-Akku muss geladen wer-
den, wenn er länger als sechs Monate nicht
benutzt worden ist.
UMWELTSCHUTZ
Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerü-
stet. Um eine umweltgerechte Entsorgung zu gewährlei-
sten, bitten wir Sie, folgende Punkte zu beachten:
• Gemäß Europäischer Batterierichtlinie
91/157/EWG und nationaler Gesetzge-
bung (Batterieverordnung) muß der ver-
brauchte Akku bei einer öffentlichen
Sammelstelle, bei Ihrem Makita Kunden-
dienst oder Ihrem Fachhändler zum
Recycling abgegeben werden.
• Werfen Sie den verbrauchten Akku nicht
in den Hausmüll, ins Feuer oder ins Was-
ser.
(Nur für die Schweiz)
Ihr Beitrag zum Umweltschutz: Bringen Sie
bitte die gebrauchte Batterie an eine offizi-
elle Sammelstelle zurück.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor der Durchführung von Ein-
stellungen oder Funktionsprüfungen der Maschine
stets, dass die Maschine ausgeschaltet und der Akku
abgenommen ist.
Anbringen und Abnehmen des Akkus (Abb. 1)
• Schalten Sie die Maschine stets aus, bevor Sie den
Akku anbringen oder abnehmen.
• Ziehen Sie den Akku zum Abnehmen von der
Maschine ab, während Sie die Entrieglungsknöpfe auf
beiden Seiten drücken.
• Richten Sie zum Einsetzen des Akkus dessen
Führungsfeder auf die Nut im Maschinengehäuse aus,
und schieben Sie den Akku hinein. Schieben Sie ihn
stets vollständig ein, bis er mit einem hörbaren Klicken
einrastet. Anderenfalls kann er aus der Maschine her-
ausfallen und Sie oder umstehende Personen ver-
letzen.
• Wenden Sie beim Einsetzen des Akkus keine Gewalt
an. Falls der Akku nicht reibungslos hineingleitet, ist er
nicht richtig ausgerichtet.
Schalterfunktion (Abb. 2)
VORSICHT:
• Vergewissern Sie sich vor dem Einsetzen des Akkus in
die Maschine stets, dass der Ein-Aus-Schalter ord-
nungsgemäß funktioniert und beim Loslassen in die
AUS-Stellung zurückkehrt.
Zum Einschalten der Maschine einfach den Ein-Aus-
Schalter drücken. Die Drehzahl erhöht sich durch ver-
stärkte Druckausübung auf den Ein-Aus-Schalter. Zum
Ausschalten lassen Sie den Ein-Aus-Schalter los.
Elektrische Bremse
Diese Maschine ist mit einer elektrischen Bremse aus-
gestattet. Falls die Maschine nach dem Loslassen des
Ein-Aus-Schalters nicht sofort anhält, lassen Sie sie von
einer Makita-Kundendienststelle warten.
Einschalten der Frontlampe (Abb. 3)
VORSICHT:
• Blicken Sie nicht direkt in die Lampe oder die Lich-
tquelle.
Betätigen Sie den Ein-Aus-Schalter, um die Lampe ein-
zuschalten. Die Lampe bleibt erleuchtet, solange der Ein-
Aus-Schalter gedrückt gehalten wird.
HINWEIS:
• Wischen Sie Schmutz auf der Lampenlinse mit einem
trockenen Tuch ab. Achten Sie sorgfältig darauf, dass
Sie die Lampenlinse nicht verkratzen, weil sich sonst
die Lichtstärke verringert.
Drehrichtungsumschalterbedienung (Abb. 4)
Diese Maschine besitzt einen Drehrichtungsumschalter.
Drücken Sie auf die Seite A des Drehrichtungsumschal-
ters für Rechtsdrehung, und auf die Seite B für Linksdre-
hung.
In der Neutralstellung des Drehrichtungsumschalters ist
der Ein-Aus-Schalter verriegelt.
VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der
Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst, nach-
dem die Maschine völlig zum Stillstand gekommen ist.
Durch Umschalten der Drehrichtung bei noch laufender
Maschine kann die Maschine beschädigt werden.
• Stellen Sie den Drehrichtungsumschalter stets auf die
Neutralstellung, wenn Sie die Maschine nicht
benutzen.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass die Maschine ausge-
schaltet und der Akku abgenommen ist.
Wahl des korrekten Steckschlüsseleinsatzes
Verwenden Sie stets einen passenden Steckschlüs-
seleinsatz für die jeweiligen Schrauben und Muttern. Ein
Steckschlüsseleinsatz der falschen Größe bewirkt ein
falsches und ungleichmäßiges Anzugsmoment und/oder
Beschädigung der Schraube oder Mutter. Näheres zur
Steckschlüsselgröße entnehmen Sie bitte dem Zube-
hörabschnitt.

12
Montage und Demontage des
Steckschlüsseleinsatzes (Abb. 5)
Wichtig:
Vergewissern Sie sich vor dem Montieren oder Demon-
tieren des Steckschlüsseleinsatzes stets, daß die
Maschine ausgeschaltet und der Akku herausgenommen
ist.
Den O-Ring aus der Nut im Steckschlüsseleinsatz
entfernen, und den Stift aus dem Steckschlüsseleinsatz
herausziehen. Den Steckschlüsseleinsatz so in den Flan-
sch der Maschine einsetzen, daß die Bohrung im Steck-
schlüsseleinsatz auf die Bohrung im Flansch
ausgerichtet ist. Den Stift durch die Bohrung in Steck-
schlüsseleinsatz und Flansch einführen. Dann den O-
Ring wieder in die Nut des Steckschlüsseleinsatzes ein-
setzen, um den Stift zu arretieren. Zum Demontieren des
Steckschlüsseleinsatzes ist das Montageverfahren
umgekehrt anzuwenden.
BETRIEB
Das korrekte Anzugsmoment hängt u.a. von der Art oder
Größe der Schrauben oder der Art der zu ver-
schraubenden Materialien ab. Der Zusammenhang zwis-
chen Anzugsmoment und Anzugszeit ist aus den
Diagrammen ersichtlich. (Abb. 6 u. 7)
Halten Sie die Maschine mit festem Griff, und setzen Sie
den Steckschlüssel auf die Schraube oder die Mutter.
Schalten Sie die Maschine ein, und ziehen Sie das Teil
mit der korrekten Anzugszeit an.
HINWEIS:
• Üben Sie beim Anziehen von Schrauben der Größe M8
(5/16") oder kleiner vorsichtigen Druck auf den Ein-
Aus-Schalter aus, damit die Schraube nicht beschädigt
wird.
• Halten Sie die Maschine gerade auf die Schraube oder
Mutter gerichtet.
• Ein zu hohes Anzugsmoment kann zu einer Beschädi-
gung der Schraube/Mutter oder des Steckschlüssels
führen. Führen Sie vor Arbeitsbeginn stets eine
Probeverschraubung durch, um die geeignete Anzug-
szeit für die jeweilige Schraube oder Mutter zu ermit-
teln. Besonders für Schrauben, die kleiner als M8 (5/
16") sind, sollte die obige Probeverschraubung durch-
geführt werden, um Probleme mit dem Steckschlüssel
oder der Schraube usw. zu vermeiden.
• Wenn die Maschine im Dauerbetrieb bis zur vollkom-
menen Entladung des Akkus benutzt wurde, lassen Sie
die Maschine vor dem Fortsetzen des Betriebs mit
einem frischen Akku 15 Minuten lang ruhen.
Das Anzugsmoment unterliegt einer Reihe von Einflüs-
sen, einschließlich der folgenden. Überprüfen Sie das
Anzugsmoment nach dem Anziehen stets mit einem Dre-
hmomentschlüssel.
1. Wenn der Akku nahezu erschöpft ist, fällt die Span-
nung ab, und das Anzugsmoment verringert sich.
2. Steckschlüsseleinsatz
• Die Verwendung eines Steckschlüsseleinsatzes
der falschen Größe bewirkt eine Verringerung des
Anzugsmoments.
• Ein abgenutzter Steckschlüsseleinsatz (Verschleiß
am Sechskant- oder Vierkantende) verursacht
eine Verringerung des Anzugsmoments.
3. Schraube
• Selbst wenn der Drehmoment-Koeffizient und der
Typ der Schraube gleich sind, ändert sich das
Anzugsmoment je nach dem Durchmesser der
Schraube.
• Selbst wenn Schrauben den gleichen Durch-
messer haben, ist das korrekte Anzugsmoment je
nach Drehmoment-Koeffizient, Typ und Länge der
Schraube unterschiedlich.
4. Durch den Gebrauch des Gelenkaufsatzes oder des
Verlängerungsstücks verringert sich die Anzugsleis-
tung des Schlagschraubers etwas. Kompensieren
Sie diesen Effekt durch eine etwas längere Anzug-
szeit.
5. Die Art und Weise, wie die Maschine oder das Mate-
rial der Verschraubungsposition gehalten wird, bee-
influsst das Anzugsmoment.
6. Der Betrieb der Maschine mit einer niedrigen Dre-
hzahl hat eine Reduzierung des Anzugsmoments
zur Folge.
WARTUNG
VORSICHT:
• Vergewissern Sie sich vor der Durchführung von Inspe-
ktions- oder Wartungsarbeiten stets, dass die
Maschine ausgeschaltet und der Akku abgenommen
ist.
Auswechseln der Kohlebürsten (Abb. 8 u. 9)
Die Kohlebürsten müssen regelmäßig entfernt und über-
prüft werden. Wenn sie bis zur Verschleißgrenze abge-
nutzt sind, müssen sie erneuert werden. Halten Sie die
Kohlebürsten stets sauber, damit sie ungehindert in den
Haltern gleiten können. Beide Kohlebürsten sollten gle-
ichzeitig erneuert werden. Verwenden Sie nur identische
Kohlebürsten.
Drehen Sie die Bürstenhalterkappen mit einem
Schraubendreher heraus. Nehmen Sie die abgenutzten
Kohlebürsten heraus, setzen Sie die neuen ein, und dre-
hen Sie dann die Bürstenhalterkappen wieder ein.
Setzen Sie nach dem Auswechseln der Bürsten den
Akku in die Maschine ein, um die Bürsten im Leerlauf
etwa 1 Minute lang einzuschleifen. Überprüfen Sie dann
die Maschine im Betrieb und die Funktion der elek-
trischen Bremse, wenn Sie den Ein-Aus-Schalter loslas-
sen. Falls die elektrische Bremse nicht einwandfrei
funktioniert, lassen Sie sie von Ihrer Makita-Kundendi-
enststelle reparieren.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts zu gewährleisten, sollten Reparaturen und
andere Wartungs- oder Einstellarbeiten nur von Makita-
Vertragswerkstätten oder Makita-Kundendienstzentren
unter ausschließlicher Verwendung von Makita-Original-
ersatzteilen ausgeführt werden.
ZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschrie-
benen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine Ver-
letzungsgefahr darstellen. Verwenden Sie Zubehörteile
oder Vorrichtungen nur für ihren vorgesehenen Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Verschiedene Original-Makita-Akkus und -Ladegeräte

13
ITALIANO
Visione generale
1 Bottone
2Batteria
3 Interruttore
4 Lampadina
5 Leva interruttore inversione
6Presa
7Testata
8 Bullone standard
9 Coppia di serraggio
10 Coppia di serraggio corretta
11 Tempo di serraggio
12 Bullone altamente tensile
13 Segno di limite
14 Tappo portapazzola
15 Cacciavite
DATI TECNICI
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• Nota: I dati tecnici potrebbero differire a seconda del
paese di destinazione del modello.
Utilizzo previsto
Questo utensile serve ad avvitare le viti nel legno, met-
allo e plastica.
Consigli per la sicurezza
Per la vostra sicurezza, riferitevi alle accluse istruzioni
per la sicurezza.
ULTERIORI REGOLE DI SICUREZZA PER
L’ U T E N S I L E
1. Tener presente che questo utensile è sempre in
condizione di funzionare, in quanto non è neces-
sario collegarlo alla presa di corrente.
2. Tenere l’utensile per le superfici di presa isolate
quando si esegue una operazione durante la
quale potrebbe fare contatto con fili elettrici
nascosti. Il contatto con un filo elettrico “sotto
tensione” mette anche le parti metalliche
dell’utensile “sotto tensione”, con pericolo di
scosse per l’operatore.
3. Indossare una cuffia o auricolari afonizzanti per
proteggere l’udito.
4. Prima dell’installazione, controllare con cura che
la presa non presenti segni di usura, crepe o
danni.
5. Tenere saldamente l’utensile.
6. Accertarsi sempre di avere i piedi saldamente
appoggiati.
7. Accertarsi che sotto non ci sia nessuno quando
si usa l’utensile in un posto alto.
8. La coppia di serraggio corretta potrebbe differire
secondo il tipo e le dimensioni del bullone. Con-
trollare la coppia con una chiave torsiometrica.
CONSERVARE QUESTE ISTRUZIONI.
ISTRUZIONI IMPORTANTI DI SICUREZZA PER
IL CARICABATTERIA E LA CARTUCCIA
DELLA BATTERIA
1. Prima di usare la cartuccia della batteria, leggere
tutte le istruzioni e le avvertenze sul (1) carica-
batteria, sulla (2) batteria e sul (3) prodotto che
utilizza la batteria.
2. Non smontare la cartuccia della batteria.
3. Se il tempo di utilizzo è diventato molto corto,
smettere immediatamente di usare l’utensile.
Può risultare un rischio di surriscaldamento,
possibili ustioni e addirittura un’esplosione.
4. Se l’elettrolita va negli occhi, risciacquarli con
acqua pulita e rivolgersi immediatamente ad un
medico. Può risultare la perdita della vista.
5. Coprire sempre i terminali della batteria con il
coperchio della batteria quando non si usa la
cartuccia della batteria.
6. Non cortocircuitare la cartuccia della batteria:
(1) Non toccare i terminali con qualche metallo
conduttivo.
(2) Evitare di conservare la cartuccia della batte-
ria in un contenitore con altri oggetti metallici
come i chiodi, le monete, ecc.
(3) Non esporre la cartuccia della batteria
all’acqua o alla pioggia.
Un cortocircuito della batteria può causare un
grande flusso di corrente, il surriscaldamento,
possibili ustioni e addirittura un guasto.
7. Non conservare l’utensile e la cartuccia della
batteria in luoghi in cui la temperatura può rag-
giungere o superare i 50°C.
8. Non incenerire la cartuccia della batteria anche
se è gravemente danneggiata o è completa-
mente esaurita. La cartuccia della batteria può
esplodere e provocare un incendio.
9. Fare attenzione a non lasciar cadere o a colpire
la batteria.
CONSERVARE QUESTE ISTRUZIONI.
Modello 6934FD
Capacità
Bullone standard M8 – M14
Bullone altamente
tensile M6 – M16
Trasmissione quadra 12,7 mm
Velocità senza carico (min–1) 0 – 2.300
Impulsi al minuto 0 – 3.000
Coppia di serraggio max. 140 N•m
Lunghezza totale 173 mm
Peso netto 1,7 kg

14
Suggerimenti per mantenere la durata massima
della batteria
1. Caricare la cartuccia della batteria prima che si
scarichi completamente.
Smettere sempre di usare l’utensile e caricare la
cartuccia della batteria quando si nota che la
potenza dell’utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria
completamente carica. La sovraccarica riduce la
durata della batteria.
3. Caricare la cartuccia della batteria con la tempe-
ratura ambiente da 10°C a 40°C. Lasciar raffred-
dare una cartuccia della batteria calda prima di
caricarla.
4. Caricare la cartuccia della batteria all’idruro di
nickel metallico quando non la si usa per più di
sei mesi.
(PER LA SVIZZERA SOLTANTO)
PROTEZIONE DELL’AMBIENTE
La Vostra contribuzione per la protezione
del ambiente:
Porta la batteria al collettivo ufficiale.
DESCRIZIONE FUNZIONALE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e che la
batteria sia stata rimossa prima di regolare o di control-
lare il funzionamento dell’utensile.
Installazione o rimozione della batteria (Fig. 1)
• Spegnere sempre l’utensile prima di inserire o di rimuo-
vere la batteria.
• Per rimuovere la batteria, estrarla dall’utensile pre-
mendo i bottoni su entrambi i fianchi della batteria.
• Per inserire la batteria, allineare l’appendice della bat-
teria con la scanalatura dell’alloggiamento e inserirla in
posizione. Inserirla sempre completamente finché si
blocca in posizione con uno scatto. In caso contrario,
potrebbe cadere accidentalmente fuori dall’utensile
causando lesioni all’operatore o a chi è vicino.
• Per inserire la batteria non bisogna usare forza. Se la
batteria non entra facilmente, vuol dire che non viene
inserita correttamente.
Funzionamento dell’interruttore (Fig. 2)
ATTENZIONE:
• Prima di inserire la batteria nell’utensile, controllare
sempre che l’interruttore funzioni correttamente e torni
sulla posizione “OFF” quando viene rilasciato.
Per avviare l’utensile, schiacciare semplicemente l’inter-
ruttore. La velocità dell’utensile si aumenta aumentando
la pressione sull’interruttore. Rilasciare l’interruttore per
fermarlo.
Freno elettrico
L’utensile è dotato di un freno elettrico. Se l’utensile con-
tinua a non fermarsi velocemente dopo che si è rilasciato
l’interruttore, farlo riparare presso un centro di assistenza
Makita.
Accensione della lampadina anteriore (Fig. 3)
ATTENZIONE:
• Non guardare direttamente la luce della lampadina.
Schiacciare l’interruttore per accendere la lampadina. La
lampadina rimane accesa per tutto il tempo che l’interrut-
tore è schiacciato.
NOTA:
• Usare un panno asciutto per pulire la lente della lampa-
dina. Fare attenzione a non graffiare la lente della lam-
padina, perché si potrebbe ridurre l’illuminazione.
Funzionamento dell’interruttore di inversione
(Fig. 4)
Questo utensile è dotato di un interruttore di inversione,
che cambia la direzione di rotazione. Schiacciare la leva
interruttore inversione dal lato A per la rotazione in senso
orario, o dal lato B per la rotazione in senso antiorario.
Quando la leva interruttore inversione si trova sulla posiz-
ione neutra, non si può schiacciare l’interruttore.
ATTENZIONE:
• Controllare sempre la direzione di rotazione prima avvi-
are l’utensile.
• Usare l’interruttore di inversione soltanto dopo che
l’utensile si è fermato completamente. Se si cambia la
direzione di rotazione prima dell’arresto dell’utensile, lo
si potrebbe danneggiare.
• Quando non si usa l’utensile, regolare sempre la leva
interruttore inversione sulla posizione neutra.
MONTAGGIO
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e che la
batteria sia stata rimossa prima di qualsiasi intervento
sull’utensile.
Selezione della presa corretta
Usare sempre la presa di dimensioni corrette per i bulloni
e i dadi. Una presa di dimensioni sbagliate potrebbe pro-
durre una coppia di serraggio imprecisa e inconsistente
e/o danneggiare il bullone o il dado.
Installazione o rimozione della presa (Fig. 5)
Importante:
Accertarsi sempre che l’utensile sia spento e che la car-
tuccia batteria sia stata rimossa prima di installare o di
rimuovere la presa.
Spostare l’anello ad O fuori dalla scanalatura della presa,
e togliere il perno dalla presa. Montare la presa sulla
testata dell’utensile in modo che il foro della presa sia
allineato con il foro della testata. Inserire il perno nel foro
della presa e della testata. Rimettere poi l’anello ad O
nella sua posizione originale nella scanalatura della
presa, per bloccare il perno. Per rimuovere la presa,
seguire il procedimento opposto di installazione.

15
FUNZIONAMENTO
La coppia di serraggio corretta potrebbe differire sec-
ondo il tipo o le dimensioni della vite/bullone, il materiale
del pezzo da fissare, ecc. Il rapporto tra la coppia e il
tempo di serraggio è mostrato nelle figure. (Fig. 6 e 7)
Tenere saldamente l’utensile e mettere la bussola sul
bullone o dado. Accendere l’utensile e stringere con la
coppia di serraggio corretta.
NOTE:
• Per fissare le viti M8 o più piccole, regolare con cura la
pressione sull’interruttore in modo da non danneggiare
la vite.
• Tenere l’utensile puntato diritto sul bullone o dado.
• Una coppia di serraggio eccessiva potrebbe danneg-
giare il bullone/dado o la bussola. Prima di cominciare
il lavoro, fare sempre una prova per determinare il
tempo corretto della coppia di serraggio per il bullone/
dado. Per evitare problemi con la bussola o bullone,
ecc., fare prima una prova soprattutto con i bulloni più
piccoli di M8.
• Se si fa funzionare continuamente l’utensile finché la
batteria si scarica, lasciarlo riposare per 15 minuti
prima di continuare il lavoro con una nuova batteria.
La coppia di serraggio è influenzata da vari fattori, com-
presi quelli seguenti. Dopo il serraggio, controllare sem-
pre la coppia con una chiave torsiometrica.
1. Quando la batteria è quasi completamente scarica,
la tensione scende e la coppia di serraggio si riduce.
2. Presa
• La coppia di serraggio si riduce se non si usa una
presa con le dimensioni corrette.
• La coppia di serraggio si riduce se si usa una
presa usurata (usura dell’estremità esagonale o
quadrata).
3. Bullone
• Anche se il coefficiente di coppia e la classe del
bullone sono gli stessi, la coppia di serraggio cor-
retta differisce secondo il diametro del bullone.
• Anche se i diametri dei bulloni sono gli stessi, la
coppia di serraggio corretta differisce secondo il
coefficiente di coppia e la classe e la lunghezza
del bullone.
4. L’uso del giunto universale o della barra di prolunga
riduce alquanto la forza della avvitatrice a impatto.
Compensare con un tempo di serraggio più lungo.
5. La coppia è influenzata da come si tiene l’utensile e
dal materiale da fissare.
6. Facendo funzionare l’utensile a bassa velocità si
causa una riduzione della coppia di serraggio.
MANUTENZIONE
ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e che la
batteria sia stata rimossa prima dell’intervento di ispez-
ione o manutenzione.
Sostituzione delle spazzole di carbone
(Fig. 8 e 9)
Rimuovere e controllare regolarmente le spazzole di car-
bone. Sostituirle quando sono usurate fino al segno del
limite. Mantenere le spazzole di carbone pulite e libere di
slittare nei portaspazzole. Entrambe le spazzole di car-
bone devono essere sostituite allo stesso tempo. Usare
soltanto spazzole di carbone identiche.
Usare un cacciavite per rimuovere i tappi dei portaspaz-
zole. Estrarre le spazzole di carbone usurate, inserire le
nuove spazzole e fissare i tappi dei portaspazzole.
Dopo la sostituzione delle spazzole, inserire la batteria
nell’utensile e rodare le spazzole facendo girare l’utensile
senza carico per 1 minuto circa. Controllare poi l’utensile
facendolo girare, e il funzionamento del freno elettrico
quando si rilascia l’interruttore. Se il freno elettrico non
funziona correttamente, far riparare l’utensile presso un
centro di assistenza Makita.
Per preservare la sicurezza e l’affidabilità del prodotto, le
riparazioni, la manutenzione o la regolazione devono
essere eseguite da un Centro Assistenza Makita autoriz-
zato usando sempre ricambi Makita.
ACCESSORI
ATTENZIONE:
• Questi accessori o attrezzi sono consigliati per l’uso
con l’utensile Makita specificato in questo manuale.
L’impiego di altri accessori o attrezzi può costituire un
rischio di lesioni alle persone. Usare gli accessori
soltanto per il loro scopo prefissato.
Per ottenere maggiori dettagli su questi accessori, rivolg-
ersi a un Centro Assistenza Makita autorizzato.
• Vari tipi di batterie e caricatori genuini Makita

16
NEDERLANDS
Verklaring van algemene gegevens
1Knop
2 Accu
3 Trekschakelaar
4Lamp
5 Omkeerschakelaar
6Sok
7Draaistuk
8 Standaardbout
9 Aandraaimoment
10 Juist aantrekkoppel
11 Aandraaitijd
12 Bout met hoge trekvastheid
13 Limietmarkering
14 Dop van koolborstelhouder
15 Schroevendraaier
TECHNISCHE GEGEVENS
• In verband met ononderbroken research en ontwikkel-
ing behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• Opmerking: De technische gegevens kunnen van land
tot land verschillen.
Doeleinden van gebruik
Dit gereedschap is bedoeld voor het indraaien van schro-
even in hout, metaal en kunststof.
Veiligheidswenken
Voor uw veiligheid dient u de bijgevoegde Veiligheids-
voorschriften nauwkeurig op te volgen.
BIJGEVOEGDE
VEILIGHEIDSVOORSCHRIFTEN
VOOR DE MACHINE
1. Denk eraan dat dit gereedschap altijd gebruiksk-
laar is, aangezien het niet op een stopcontact
hoeft te worden aangesloten.
2. Houd het gereedschap bij de geïsoleerde
handgrepen vast wanneer u boort op plaatsen
waar de boor op verborgen elektrische bedrad-
ing kan stoten. Door contact met een onder
spanning staande draad zullen ook de niet-geï-
soleerde metalen delen van het gereedschap
onder spanning komen te staan, zodat de
gebruiker een elektrische schok kan krijgen.
3. Draag oorbeschermers.
4. Controleer de sok nauwkeurig op slijtage,
scheuren of beschadiging alvorens deze op het
gereedschap te monteren.
5. Houd het gereedschap stevig vast.
6. Zorg ervoor dat u altijd stevige steun voor de
voeten hebt.
7. Controleer of er niemand beneden u aanwezig is
wanneer u het gereedschap op een hoge plaats
gaat gebruiken.
8. Het juiste aantrekkoppel kan verschillen
afhankelijk van de soort of grootte van de bout.
Controleer het aantrekkoppel met een
momentsleutel.
BEWAAR DEZE VOORSCHRIFTEN.
BELANGRIJKE
VEILIGHEIDSVOORSCHRIFTEN VOOR
ACCULADER EN ACCU
1. Lees alle voorschriften en waarschuwingen op
(1) de acculader, (2) de accu, en (3) het product
waarvoor de accu wordt gebruikt, aandachtig
door alvorens de acculader in gebruik te nemen.
2. Neem de accu niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aan-
zienlijk korter is geworden, moet u het gebruik
ervan onmiddellijk stopzetten. Voortgezet
gebruik kan oververhitting, brandwonden en
zelfs een ontploffing veroorzaken.
4. Als er elektrolyt in uw ogen is terechtgekomen,
spoel dan uw ogen met schoon water en roep
onmiddellijk de hulp van een dokter in. Elektrolyt
in de ogen kan blindheid veroorzaken.
5. Bedek de accuklemmen altijd met de accukap
wanneer u de accu niet gebruikt.
6. Voorkom kortsluiting van de accu:
(1) Raak de accuklemmen nooit aan met een
geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin
andere metalen voorwerpen zoals spijkers,
munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen.
Kortsluiting van de accu kan oorzaak zijn van
een grote stroomafgifte, oververhitting, brand-
wonden, en zelfs defecten.
7. Bewaar het gereedschap en de accu niet op
plaatsen waar de temperatuur kan oplopen tot
50°C of hoger.
8. Werp de accu nooit in het vuur, ook niet wanneer
hij zwaar beschadigd of volledig versleten is. De
accu kan namelijk ontploffen in het vuur.
9. Wees voorzichtig dat u de accu niet laat vallen
en hem niet blootstelt aan schokken of stoten.
BEWAAR DEZE VOORSCHRIFTEN.
Model 6934FD
Capaciteiten
Standaardbout M8 – M14
Bout met hoge
trekvastheid M6 – M16
Vierkant 12,7 mm
Toerental onbelast (min–1)0–2300
Slagen per minuut 0 – 3 000
Maximaal aantrekkoppel 140 N•m
Totale lengte 173 mm
Netto gewicht 1,7 kg

17
Tips voor een maximale levensduur van de accu
1. Laad de accu op voordat hij volledig ontladen is.
Stop het gebruik van het gereedschap en laad de
accu op telkens wanneer u vaststelt dat het ver-
mogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw
op. Als u de accu te veel oplaadt, zal hij minder
lang meegaan.
3. Laad de accu op bij een kamertemperatuur tus-
sen 10°C en 40°C. Laat een warme accu afkoelen
alvorens hem op te laden.
4. Laad de nikkel-metaalhydride accu op telkens
wanneer u hem langer dan zes maanden niet
hebt gebruikt.
BESCHRIJVING VAN DE FUNCTIES
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en de
accu ervan is verwijderd alvorens de functies op het
gereedschap af te stellen of te controleren.
Installeren of verwijderen van de accu (Fig. 1)
• Schakel het gereedschap altijd uit alvorens de accu te
installeren of te verwijderen.
• Om de accu te verwijderen, haalt u hem uit het gereed-
schap terwijl u de knoppen op beide zijden van de accu
indrukt.
• Om de accu erin te steken, past u de tong op de accu
in de groef in het gereedschapshuis, en vervolgens
schuift u de accu erin. Schuif de accu altijd zo ver
mogelijk erin totdat hij op zijn plaats vastklikt. Als u dit
niet goed doet, kan de accu per ongeluk uit het gereed-
schap vallen zodat u of anderen in de omgeving ver-
wondingen oplopen.
• Probeer nooit om de accu met geweld erin te duwen.
Als de accu er niet gemakkelijk ingaat, betekent dit dat
u hem niet op de juiste wijze erin steekt.
Werking van de trekschakelaar (Fig. 2)
LET OP:
• Alvorens de accu in het gereedschap te plaatsen, moet
u altijd controleren of de trekschakelaar goed werkt en
bij het loslaten naar de “OFF” positie terugkeert.
Om het gereedschap te starten, drukt u gewoon de trek-
schakelaar in. Hoe harder u de schakelaar indrukt, hoe
sneller het gereedschap draait. Laat de schakelaar los
om het gereedschap te stoppen.
Elektrische rem
Dit gereedschap is uitgerust met een elektrische rem. Als
het herhaaldelijk gebeurt dat het gereedschap na het los-
laten van de trekschakelaar niet direct stopt, moet u het
gereedschap laten nazien door een Makita servicecen-
trum.
Aanzetten van de voorlamp (Fig. 3)
LET OP:
• Kijk niet direct in het lamplicht of in de lichtbron.
Druk de trekschakelaar in om de lamp aan te zetten. De
lamp blijft branden zolang als de trekschakelaar wordt
ingedrukt.
OPMERKING:
• Gebruik een droge doek om vuil op de lamp eraf te
vegen. Pas op dat u geen krassen maakt op de lam-
plens, omdat de verlichtingssterkte daardoor kan ver-
minderen.
Werking van de omkeerschakelaar (Fig. 4)
Dit gereedschap heeft een omkeerschakelaar voor het
veranderen van de draairichting. Druk de omkeerschake-
laar in vanaf zijde A voor rechtse draairichting, of vanaf
zijde B voor linkse draairichting.
Wanneer deze schakelaar in de neutrale stand staat, kan
de trekschakelaar niet worden ingedrukt.
LET OP:
• Controleer altijd de draairichting alvorens het gereed-
schap te starten.
• Verander de stand van de omkeerschakelaar alleen
nadat het gereedschap volledig tot stilstand is geko-
men. Als u de draairichting verandert terwijl het
gereedschap nog draait, kan het gereedschap bescha-
digd raken.
• Zet de omkeerschakelaar altijd in de neutrale stand
wanneer u het gereedschap niet gebruikt.
INEENZETTEN
LET OP:
• Controleer altijd of het gereedschap is uitgeschakeld
en de accu ervan is verwijderd alvorens enig werk aan
het gereedschap uit te voeren.
Selecteren van de juiste sok
Gebruik altijd een sok van de juiste maat voor het vast-
draaien van bouten en moeren. Het gebruik van een sok
van de onjuiste maat zal een onnauwkeurig of onregel-
matig aantrekkoppel en/of beschadiging van de bout of
moer tot gevolg hebben.
Installeren of verwijderen van de sok (Fig. 5)
Belangrijk:
Controleer altijd of het gereedschap is uitgeschakeld en
de accu is verwijderd alvorens de sok te installeren of te
verwijderen.
Verwijder de O-ring uit de groef in de sok en verwijder de
pen uit de sok. Schuif de sok over het draaistuk van het
gereedschap zodat het gat in de sok op één lijn komt met
het gat in het draaistuk. Steek de pen door het gat in de
sok en in het draaistuk. Breng de O-ring weer op zijn oor-
spronkelijke plaats in de groef aan, zodat de pen op zijn
plaats wordt gehouden. Om de sok te verwijderen, voert
u deze procedure in omgekeerde volgorde uit.

18
BEDIENING
Het juiste aandraaimoment kan verschillen afhankelijk
van het soort en de maat van de schroef/bout, het mate-
riaal van het te bevestigen werkstuk, enz. De verhouding
tussen het aandraaimoment en de aandraaitijd is aange-
geven in de figuren. (Fig. 6 en 7)
Houd het gereedschap stevig vast en zet de sok op de
bout of moer. Schakel het gereedschap in en draai de
bout/moer aan gedurende de geschikte aandraaitijd.
OPMERKING:
• Voor het vastdraaien van M8 (5/16”) of kleinere schro-
even, dient u met zorg de druk op de trekschakelaar te
regelen zodat de schroef niet beschadigd wordt.
• Houd het gereedschap altijd recht op de bout of moer.
• Een te groot aandraaimoment kan beschadiging van de
bout/moer of sok tot gevolg hebben. Voer altijd een
proef uit voordat u met het eigenlijke werk begint, om
de juiste aandraaitijd voor de bout of moer te bepalen.
Voer deze proef vooral uit voor bouten die kleiner zijn
dan M8 (5/16”) om problemen met de sok of de bout
e.d. te voorkomen.
• Wanneer u het gereedschap doorlopend gebruikt tot-
dat de accu leeg is, moet u het gereedschap 15
minurten laten rusten alvorens met een verse accu ver-
der te werken.
Het aandraaimoment wordt beïnvloed door een groot
aantal verschillende factoren, waaronder de volgende.
Controleer na het vastdraaien altijd het aandraaimoment
met een momentsleutel.
1. Wanneer de accu bijna leeg is, neemt de spanning
af en vermindert het aandraaimoment.
2. Sok
• Het gebruik van een sok van de onjuiste maat zal
resulteren in een te laag aantrekkoppel.
• Een versleten sok (slijtage op het zeskante of vier-
kante uiteinde) zal resulteren in een te laag
aantrekkoppel.
3. Bout
• Zelfs wanneer het koppelcoëfficiënt overeenkomt
met de boutklasse, hangt het juiste aandraaimo-
ment af van de boutdiameter.
• Zelfs wanneer de boutdiameters gelijk zijn, hangt
het juiste aandraaimoment af van het koppelcoëf-
ficiënt, de boutklasse en de boutlengte.
4. Het aantrekkoppel is iets lager wanneer een kogel-
gewrichtverbinding of verlengstaaf wordt gebruikt. U
kunt dit verlies aan aantrekkoppel compenseren
door de aantrektijd te verlengen.
5. De manier van vasthouden van het gereedschap en
de positie waar de schroef in het materiaal wordt
gedraaid, hebben een invloed op het aandraaimo-
ment.
6. Bij lagere toerentallen wordt ook het aandraaimo-
ment kleiner.
ONDERHOUD
LET OP:
• Zorg altijd dat het gereedschap is uitgeschakeld en de
accu ervan is verwijderd alvorens te beginnen met
onderhoud of inspectie.
Vervangen van de koolborstels (Fig. 8 en 9)
Verwijder en controleer regelmatig de koolborstels. Ver-
vang de koolborstels wanneer ze tot aan de limietmarker-
ing versleten zijn. Houd de koolborstels schoon zodat ze
goed in de houders glijden. Beide koolborstels dienen
tegelijkertijd te worden vervangen. Gebruik uitsluitend
identieke koolborstels.
Gebruik een schroevendraaier om de doppen van de
koolborstelhouders te verwijderen. Haal de versleten bor-
stels eruit, steek de nieuwe erin, en zet de doppen weer
goed vast.
Steek na het vervangen van de koolborstels de accu in
het gereedschap, en laat het gereedschap ongeveer
1 minuut onbelast draaien om de nieuwe koolborstels te
doen wennen. Controleer vervolgens de werking van het
gereedschap en de werking van de elektrische rem bij
het loslaten van de trekschakelaar. Als de elektrische
rem niet goed werkt, moet u deze laten repareren in het
dichtstbijzijnde Makita servicecentrum.
Om de VEILIGHEID en BETROUWBAARHEID van het
product te handhaven, dienen alle reparaties en alle
andere onderhoudswerkzaamheden of afstellingen te
worden uitgevoerd door een erkend Makita Servicecen-
trum, en dat uitsluitend met gebruik van Makita vervang-
ingsonderdelen.
ACCESSOIRES
LET OP:
• Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita gereedschap dat in deze
gebruiksaanwijzing is beschreven. Bij gebruik van
andere accessoires of hulpstukken bestaat er gevaar
voor persoonlijke verwonding. Gebruik de accessoires
of hulpstukken uitsluitend voor hun bestemde doel.
Raadpleeg het dichtstbijzijnde Makita Servicecentrum
voor verder advies of bijzonderheden omtrent deze
accessoires.
• Diverse types originele Makita accu’s en acculaders

19
ESPAÑOL
Explicación de los dibujos
1Boton
2 Cartucho de batería
3 Gatillo interruptor
4 Lámpara
5 Palanca del interruptor de
inversión
6 Manguito
7Eje
8 Perno estándar
9 Torsion de apriete
10 Para de apriete apropiado
11 Tiempo de apriete
12 Perno de gran resistencia a la
tracción
13 Marca límite
14 Tapón portaescobillas
15 Destornillador
ESPECIFICACIONES
• Debido a un programa continuo de investigación y
desarrollo, las especificaciones aquí dadas están suje-
tas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de
país a país.
Uso previsto
La herramienta ha sido diseñada para atornillar en mad-
era, metal y plástico.
Sugerencias de seguridad
Para su propia seguridad, consulte las instrucciones de
seguridad incluidas.
NORMAS DE SEGURIDAD
ADICIONALES PARA LA HERRAMIENTA
1. Tenga presente que está herramienta está siem-
pre en condición de operación, porque no
necesita ser enchufada en una toma de corriente
eléctrica.
2. Cuando realice una tarea donde la herramienta
pueda entrar en contacto con cableado oculto o
su propio cable, sujete la herramienta por las
superficies de asimiento aisladas. El contacto
con un cable con corriente hará que la corriente
circule por las partes metálicas de la her-
ramienta y electrocute al operario.
3. Póngase protectores oídos.
4. Compruebe el con cuidado que el manguito no
esté desgastado, agrietado ni dañado antes de
instalarlo.
5. Sostenga firmemente la herramienta.
6. Asegúrese siempre de que el piso bajo sus pies
sea firme.
7. Asegúrese de que no haya nadie debajo cuando
utilice la herramienta en lugares elevados.
8. El par de apriete apropiado podrá variar en fun-
ción del tipo o tamaño del perno. Compruebe el
par de apriete con una llave de torsión.
GUARDE ESTAS INSTRUCCIONES.
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES PARA EL CARGADOR Y
CARTUCHO DE BATERÍA
1. Antes de utilizar el cartucho de batería, lea todas
las instrucciones e indicaciones de precaución
sobre (1) el cargador de baterías, (2) la batería, y
(3) el producto con el que se utiliza la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de uso del cartucho de batería se
acorta demasiado, deje de usarlo inmediata-
mente. Podría resultar en un riesgo de recalen-
tamiento, posibles quemaduras e incluso una
explosión.
4. Si entra electrólito en sus ojos, aclárelos con
agua limpia y vea a un médico inmediatamente.
Existe el riesgo de poder perder la vista.
5. Cubra siempre los terminales de la batería con la
tapa de la batería cuando no esté usando el car-
tucho de batería.
6. No cortocircuite el cartucho de batería:
(1) No toque los terminales con ningún material
conductor.
(2) Evite guardar el cartucho de batería en un
cajón junto con otros objetos metálicos,
tales como clavos, monedas, etc.
(3) No exponga el cartucho de batería al agua ni
a la lluvia.
Un cortocircuito en la batería puede producir
una gran circulación de corriente, un recalenta-
miento, posibles quemaduras e incluso una
rotura de la misma.
7. No guarde la herramienta ni el cartucho de bate-
ría en lugares donde la temperatura pueda
alcanzar o exceder los 50°C.
8. Nunca incinere el cartucho de batería incluso en
el caso de que esté dañado seriamente o ya no
sirva en absoluto.
El cartucho de batería puede explotar si se tira al
fuego.
9. Tenga cuidado de no dejar caer ni golpear el car-
tucho de batería.
GUARDE ESTAS INSTRUCCIONES.
Modelo 6934FD
Capacidades
Perno estándar M8 – M14
Perno de gran
resistencia a la
tracción M6 – M16
Adaptador cuadrado 12,7 mm
Velocidad sin carga (min–1) 0–2.300
Impacts per minute 0 – 3.000
Par de apriete máximo 140 N•m
Longitud total 173 mm
Peso neto 1,7 kg

20
Consejos para alargar al máximo la vida de
servicio de la batería
1. Cargue el cartucho de batería antes de que se
descargue completamente.
Pare siempre la operación y cargue el cartucho
de batería cuando note menos potencia en la
herramienta.
2. No cargue nunca un cartucho de batería que
esté completamente cargado.
La sobrecarga acortará la vida de servicio de la
batería.
3. Cargue el cartucho de batería a temperatura
ambiente de 10°C – 40°C. Si un cartucho de
batería está caliente, déjelo enfriar antes de car-
garlo.
4. Cargue el cartucho de batería de hidruro metá-
lico de níkel cuando no lo utilice durante más de
seis meses.
DESCRIPCIÓN DEL FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté apa-
gada y el cartucho de batería extraído antes de realizar
cualquier ajuste o comprobación en la herramienta.
Instalación o desmontaje del cartucho de batería
(Fig. 1)
• Apague siempre la herramienta antes de insertar o
extraer el cartucho de batería.
• Para extraer el cartucho de batería, sáquelo de la her-
ramienta mientras presiona los botones a ambos lados
del cartucho.
• Para insertar el cartucho de batería, alinee la lengüeta
del cartucho de batería con la acanaladura en el alo-
jamiento y deslícelo hasta que encaje en su sitio.
Insértelo siempre a tope hasta que se bloquee en su
sitio produciendo un pequeño clic. En caso contrario,
podrá caerse accidentalmente de la herramienta y oca-
sionarle heridas a usted o a alguien que esté cerca de
usted.
• No emplee fuerza cuando inserte el cartucho de bat-
ería. Si el cartucho no se desliza al interior fácilmente,
será porque no está siendo insertado correctamente.
Accionamiento del interruptor (Fig. 2)
PRECAUCIÓN:
• Antes de insertar el cartucho de batería en la her-
ramienta, compruebe siempre para cerciorarse de que
el gatillo interruptor se acciona debidamente y que
vuelve a la posición “OFF” cuando lo suelta.
Para poner en marcha la herramienta, simplemente apri-
ete el gatillo interruptor. La velocidad de la herramienta
aumenta incrementando la presión en el gatillo. Suelte el
gatillo interruptor para parar.
Freno eléctrico
Esta herramienta está equipada con un freno eléctrico.
Si la herramienta dejase de pararse enseguida sistemáti-
camente después de soltar el gatillo interruptor, pida a
un centro de servicio Makita que le hagan el manten-
imiento.
Iluminación de la lámpara delantera (Fig. 3)
PRECAUCIÓN:
• No mire a la luz ni vea la fuente de luz directamente.
Apriete el gatillo interruptor para encender la lámpara. La
lámpara seguirá encendida mientras el gatillo interruptor
esté siendo apretado.
NOTA:
• Utilice un paño seco para quitar la suciedad de la lente
de la lámpara. Tenga cuidado de no rayar la lente de la
lámpara, porque podrá disminuir la iluminación.
Accionamiento del interruptor de inversión
(Fig. 4)
Esta herramienta tiene un interruptor de inversión para
cambiar la dirección de giro. Presione hacia dentro la
palanca del interruptor de inversión del lado A para giro
hacia la derecha o del lado B para giro hacia la izquierda.
Cuando la palanca del interruptor de inversión esté en la
posición neutral, no se podrá apretar el gatillo interruptor.
PRECAUCIÓN:
• Confirme siempre la dirección de giro antes de la oper-
ación.
• Utilice el interruptor de inversión solamente después
de que la herramienta se haya parado completamente.
Si cambia la dirección de giro antes de que la her-
ramienta se haya parado podrá dañarla.
• Cuando no esté utilizando la herramienta, ponga siem-
pre la palanca del interruptor de inversión en la
posición neutral.
MONTAJE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté apa-
gada y el cartucho de batería extraído antes de realizar
cualquier trabajo en la herramienta.
Selección del manguito correcto
Utilice siempre el manguito de tamaño correcto para per-
nos y tuercas. El utilizar un manguito de tamaño incor-
recto resultará en un par de apriete impreciso e
inconsistente y/o en daños al perno o a la tuerca.
Instalación o extracción del manguito (Fig. 5)
Importante:
Asegúrese siempre de que la herramienta esté apagada
y el cartucho de batería extraído antes de instalar o
extraer el manguito.
Extraiga la junta tórica de la ranura del manguito y saque
el pasador del manguito. Encaje el manguito en el eje de
la herramienta de manera que el orificio del manguito
quede alineado con el orificio del eje. Introduzca el pasa-
dor a través de los orificios del manguito y del eje. Luego
vuelva a colocar la junta tórica en su posición original de
la ranura del manguito para retener el pasador. Para
extraer el manguito, siga el procedimiento de instalación
a la inversa.
