Makita DHR202 User manual

GB Cordless Combination Hammer Instruction manual
F Marteau Combiné sans Fil Manuel d’instructions
D Akku-Kombi-Bohrhammer Betriebsanleitung
I Martello combinato a batteria Istruzioni per l’uso
NL Accucombinatiehamer Gebruiksaanwijzing
E Martillo Combinado Inalámbrico Manual de instrucciones
P Martelete Combinado A Bateria Manual de instruções
DK Kabelfri kombihammer Brugsanvisning
GR
Πνευματικό-σκαπτικό δράπανο Οδηγίες χρήσης
μπαταρίας
DHR202
008828

2
1012133 2015659
3008831 4008836
5008832 6007575
7007576 8007577
1
2
3
4
5
6
7
8
AB
9
10
11
12
13

3
9008830 10 001296
11 007342 12 001298
13 007578 14 007579
15 008838 16 001300
14
15
16
17
18 19
20
21
22 23
22
23
24
11
25
26

4
17 008833 18 002449
19 008837 20 004223
21 007048 22 001145
23 008834 24 008835
27
28
29
30
31
32
33
34
35
36

5
ENGLISH (Original instructions)
Explanation of general view
SPECIFICATIONS
• Due to our continuing program of research and development, the specifications herein are subject to change without
notice.
• Specifications may differ from country to country.
• The weight may differ depending on the attachment(s), including the battery cartridge. The lightest and heaviest
combination, according to EPTA-Procedure 01/2014, are shown in the table.
Applicable battery cartridge and charger
• Some of the battery cartridges and chargers listed above may not be available depending on your region of residence.
WARNING:
•Only use the battery cartridges and chargers listed above. Use of any other battery cartridges and chargers may
cause injury and/or fire.
Intended use ENE043-1
The tool is intended for hammer drilling and drilling in
brick, concrete and stone as well as for chiselling work.
It is also suitable for drilling without impact in wood, metal,
ceramic and plastic.
General power tool safety
warnings GEA010-2
WARNING: Read all safety warnings, instructions,
illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below
may result in electric shock, fire and/or serious injury.
Save all warnings and
instructions for future reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
CORDLESS ROTARY HAMMER
SAFETY WARNINGS GEB246-1
Safety instructions for all operations
1. Wear ear protectors. Exposure to noise can cause
hearing loss.
2. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
1. Red indicator
2. Button
3. Battery cartridge
4. Indicator lamps
5. Check button
6. Switch trigger
7. Lamp
8. Reversing switch lever
9. Rotation with hammering
10. Lock button
11. Action mode changing knob
12. Rotation only
13. Hammering only
14. Grip base
15. Teeth
16. Side grip
17. Protrusion
18. Loosen
19. Tighten
20. Bit shank
21. Bit grease
22. Bit
23. Chuck cover
24. O symbol
25. Depth gauge
26. Dust cup
27. Blow-out bulb
28. Chuck adapter
29. Keyless drill chuck
30. Sleeve
31. Ring
32. Limit mark
33. Recessed part
34. Holder cap cover
35. Brush holder cap
36. Screwdriver
Model DHR202
Capacities
Concrete 20 mm
Steel 13 mm
Wood 26 mm
No load speed (min-1) 0 - 1,200
Blows per minute 0 - 4,000
Overall length 358 mm
Net weight 3.2 - 4.0 kg
Rated voltage D.C. 18 V
Battery cartridge BL1815N/BL1820B/BL1830B/BL1840B/BL1850B/BL1860B
Charger DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/DC18SH/DC18WC

6
3. Hold the power tool by insulated gripping
surfaces, when performing an operation where the
cutting accessory may contact hidden wiring.
Cutting accessory contacting a “live” wire may make
exposed metal parts of the power tool “live” and could
give the operator an electric shock.
Safety instructions when using long drill bits with
rotary hammers
1. Always start drilling at low speed and with the bit
tip in contact with the workpiece. At higher speeds,
the bit is likely to bend if allowed to rotate freely
without contacting the workpiece, resulting in personal
injury.
2. Apply pressure only in direct line with the bit and
do not apply excessive pressure. Bits can bend,
causing breakage or loss of control, resulting in
personal injury.
Additional safety warnings
1. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun glasses
are NOT safety glasses. It is also highly
recommended that you wear a dust mask and
thickly padded gloves.
2. Be sure the bit is secured in place before
operation.
3. Under normal operation, the tool is designed to
produce vibration. The screws can come loose
easily, causing a breakdown or accident. Check
tightness of screws carefully before operation.
4. In cold weather or when the tool has not been
used for a long time, let the tool warm up for a
while by operating it under no load. This will
loosen up the lubrication. Without proper warm-
up, hammering operation is difficult.
5. Always be sure you have a firm footing. Be sure
no one is below when using the tool in high
locations.
6. Hold the tool firmly with both hands.
7. Keep hands away from moving parts.
8. Do not leave the tool running. Operate the tool
only when hand-held.
9. Do not point the tool at any one in the area when
operating. The bit could fly out and injure
someone seriously.
10. Do not touch the bit, parts close to the bit, or
workpiece immediately after operation; they may
be extremely hot and could burn your skin.
11. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation and
skin contact. Follow material supplier safety data.
12. Always be sure that the tool is switched off and
the battery cartridge and the bit are removed
before handing the tool to other person.
13. Before operation, make sure that there is no
buried object such as electric pipe, water pipe or
gas pipe in the working area. Otherwise, the drill bit/
chisel may touch them, resulting an electric shock,
electrical leakage or gas leak.
14. Do not operate the tool at no-load unnecessarily.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to safety
rules for the subject product. MISUSE or failure to
follow the safety rules stated in this instruction
manual may cause serious personal injury.
Important safety instructions for
battery cartridge ENC007-17
1. Before using battery cartridge, read all
instructions and cautionary markings on (1)
battery charger, (2) battery, and (3) product using
battery.
2. Do not disassemble or tamper with the battery
cartridge. It may result in a fire, excessive heat, or
explosion.
3. If operating time has become excessively shorter,
stop operating immediately. It may result in a risk
of overheating, possible burns and even an
explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any
conductive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a
breakdown.
6. Do not store and use the tool and battery cartridge
in locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if it is
severely damaged or is completely worn out. The
battery cartridge can explode in a fire.
8. Do not nail, cut, crush, throw, drop the battery
cartridge, or hit against a hard object to the
battery cartridge. Such conduct may result in a fire,
excessive heat, or explosion.
9. Do not use a damaged battery.
10. The contained lithium-ion batteries are subject to
the Dangerous Goods Legislation requirements.
For commercial transports e.g. by third parties,
forwarding agents, special requirement on packaging
and labeling must be observed.
For preparation of the item being shipped, consulting
an expert for hazardous material is required. Please
also observe possibly more detailed national
regulations.
Tape or mask off open contacts and pack up the
battery in such a manner that it cannot move around in
the packaging.
11. When disposing the battery cartridge, remove it
from the tool and dispose of it in a safe place.
Follow your local regulations relating to disposal
of battery.

7
12. Use the batteries only with the products specified
by Makita. Installing the batteries to non-compliant
products may result in a fire, excessive heat,
explosion, or leak of electrolyte.
13. If the tool is not used for a long period of time, the
battery must be removed from the tool.
14. During and after use, the battery cartridge may
take on heat which can cause burns or low
temperature burns. Pay attention to the handling
of hot battery cartridges.
15. Do not touch the terminal of the tool immediately
after use as it may get hot enough to cause burns.
16. Do not allow chips, dust, or soil stuck into the
terminals, holes, and grooves of the battery
cartridge. It may cause heating, catching fire, burst
and malfunction of the tool or battery cartridge,
resulting in burns or personal injury.
17. Unless the tool supports the use near high-voltage
electrical power lines, do not use the battery
cartridge near high-voltage electrical power lines.
It may result in a malfunction or breakdown of the tool
or battery cartridge.
18. Keep the battery away from children.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries. Use
of non-genuine Makita batteries, or batteries that have
been altered, may result in the battery bursting causing
fires, personal injury and damage. It will also void the
Makita warranty for the Makita tool and charger.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice less
tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room
temperature at 10 °C - 40 °C (50 °F - 104 °F). Let a
hot battery cartridge cool down before charging it.
4. When not using the battery cartridge, remove it
from the tool or the charger.
5. Charge the battery cartridge if you do not use it for
a long period (more than six months).
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before adjusting or
checking function on the tool.

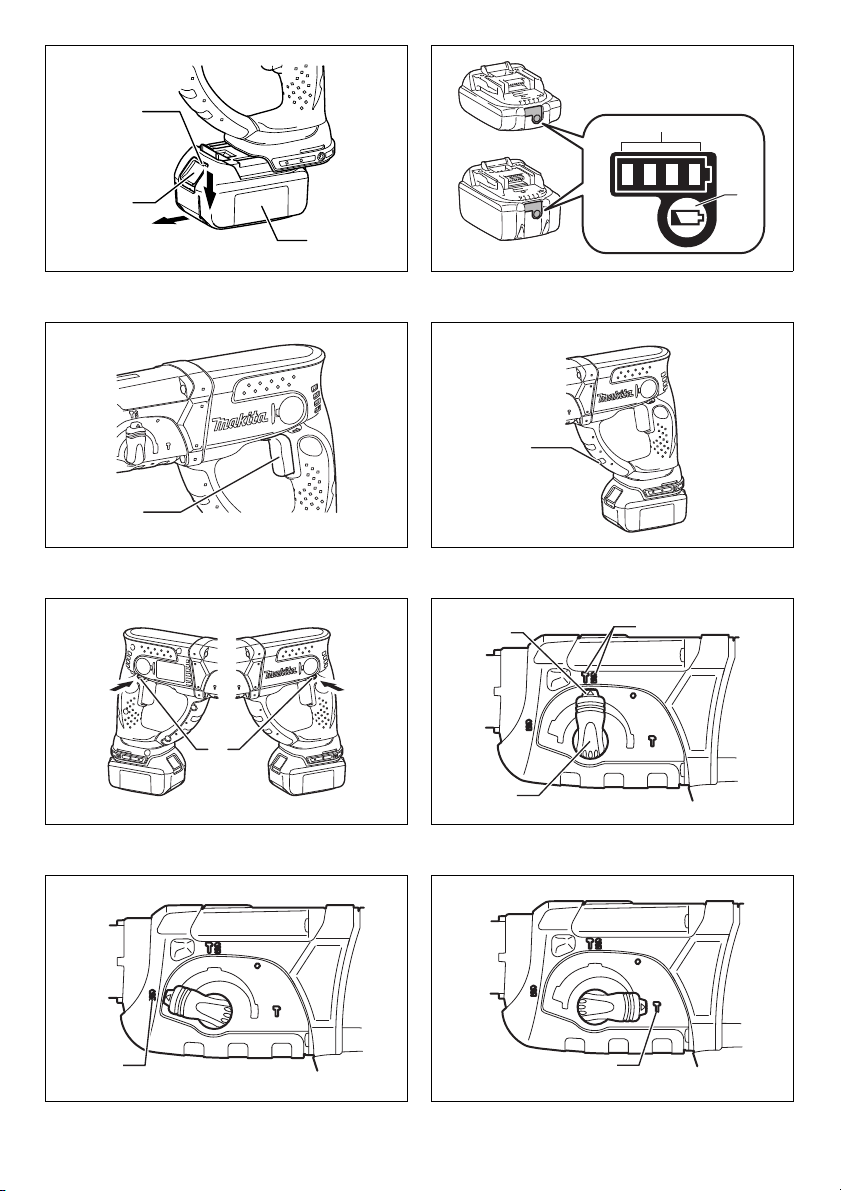

Installing or removing battery cartridge
(Fig. 1)
• Always switch off the tool before installing or removing
of the battery cartridge.
• To remove the battery cartridge, slide it from the tool
while sliding the button on the front of the cartridge.
• To install the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If you can see the red indicator
on the upper side of the button, it is not locked
completely. Install it fully until the red indicator cannot
be seen. If not, it may accidentally fall out of the tool,
causing injury to you or someone around you.
• Do not use force when installing the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Indicating the remaining battery capacity
Only for battery cartridges with the indicator (Fig. 2)
Press the check button on the battery cartridge to indicate
the remaining battery capacity. The indicator lamps light
up for a few seconds.
NOTE:
• Depending on the conditions of use and the ambient
temperature, the indication may differ slightly from the
actual capacity.
• The first (far left) indicator lamp will blink when the
battery protection system works.
Tool / battery protection system
The tool is equipped with a tool/battery protection system.
This system automatically cuts off the power to extend
tool and battery life. The tool will automatically stop during
operation if the tool or battery is placed under one of the
following conditions:
Overload protection
This protection works when the tool is operated in a
manner that causes it to draw an abnormally high current.
In this situation, turn the tool off and stop the application
that caused the tool to become overloaded. Then turn the
tool on to restart.
Overheat protection
This protection works when the tool or battery is
overheated. In this situation, let the tool and battery cool
before turning the tool on again.
Overdischarge protection
This protection works when the remaining battery capacity
gets low. In this situation, remove the battery from the tool
and charge the battery.
Indicator lamps
Remaining
capacity
Lighted Off Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
The battery may
have
malfunctioned.

8
Switch action (Fig. 3)
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
To start the tool, simply pull the switch trigger. Tool speed
is increased by increasing pressure on the switch trigger.
Release the switch trigger to stop.
Lighting up the lamp (Fig. 4)
CAUTION:
• Do not look in the light or see the source of light
directly.
Pull the switch trigger to light up the lamp. The lamp
keeps on lighting while the switch trigger is being pulled.
The light automatically goes out 10 - 15 seconds after the
switch trigger is released.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
• Do not use thinner or gasoline to clean the lamp. Such
solvents may damage it.
Reversing switch action (Fig. 5)
This tool has a reversing switch to change the direction of
rotation. Depress the reversing switch lever from the A
side for clockwise rotation or from the B side for
counterclockwise rotation.
When the reversing switch lever is in the neutral position,
the switch trigger cannot be pulled.
CAUTION:
• Always check the direction of rotation before operation.
• Use the reversing switch only after the tool comes to a
complete stop. Changing the direction of rotation
before the tool stops may damage the tool.
• When not operating the tool, always set the reversing
switch lever to the neutral position.
Selecting the action mode
Rotation with hammering (Fig. 6)
For drilling in concrete, masonry, etc., depress the lock
button and rotate the action mode changing knob to the
symbol. Use a tungsten-carbide tipped bit.
Rotation only (Fig. 7)
For drilling in wood, metal or plastic materials, depress the
lock button and rotate the action mode changing knob to
the symbol. Use a twist drill bit or wood bit.
Hammering only (Fig. 8)
For chipping, scaling or demolition operations, depress
the lock button and rotate the action mode changing knob
to the symbol. Use a bull point, cold chisel, scaling
chisel, etc.
CAUTION:
• Do not rotate the action mode changing knob when the
tool is running. The tool will be damaged.
• To avoid rapid wear on the mode change mechanism,
be sure that the action mode changing knob is always
positively located in one of the three action mode
positions.
Torque limiter
The torque limiter will actuate when a certain torque level
is reached. The motor will disengage from the output
shaft. When this happens, the bit will stop turning.
CAUTION:
• As soon as the torque limiter actuates, switch off the
tool immediately. This will help prevent premature wear
of the tool.
• Hole saws cannot be used with this tool. They tend to
pinch or catch easily in the hole. This will cause the
torque limiter to actuate too frequently.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before carrying out any
work on the tool.
Side grip (auxiliary handle) (Fig. 9)
CAUTION:
• Always use the side grip to ensure operating safety.
Install the side grip so that the teeth on the grip fit in
between the protrusions on the tool barrel. Then tighten
the grip by turning clockwise at the desired position. It
may be swung 360° so as to be secured at any position.
Bit grease
Coat the bit shank head beforehand with a small amount
of bit grease (about 0.5 -1 g). This chuck lubrication
assures smooth action and longer service life.
Installing or removing the bit
Clean the bit shank and apply bit grease before installing
the bit. (Fig. 10)
Insert the bit into the tool. Turn the bit and push it in until it
engages. (Fig. 11)
If the bit cannot be pushed in, remove the bit. Pull the
chuck cover down a couple of times. Then insert the bit
again. Turn the bit and push it in until it engages.
After installing, always make sure that the bit is securely
held in place by trying to pull it out.
To remove the bit, pull the chuck cover down all the way
and pull the bit out. (Fig. 12)
Bit angle (when chipping, scaling or
demolishing) (Fig. 13)
The bit can be secured at the desired angle. To change
the bit angle, depress the lock button and rotate the action
mode changing knob to the
O symbol. Turn the bit to the
desired angle.
Depress the lock button and rotate the action mode
changing knob to the symbol. Then make sure that the
bit is securely held in place by turning it slightly. (Fig. 14)
Depth gauge (Fig. 15)
The depth gauge is convenient for drilling holes of uniform
depth. Loosen the side grip and insert the depth gauge
into the hole in the side grip. Adjust the depth gauge to the
desired depth and tighten the side grip.

9
NOTE:
• The depth gauge cannot be used at the position where
the depth gauge strikes against the gear housing.
Dust cup (Fig. 16)
Use the dust cup to prevent dust from falling over the tool
and on yourself when performing overhead drilling
operations. Attach the dust cup to the bit as shown in the
figure. The size of bits which the dust cup can be attached
to is as follows.
006382
OPERATION
Hammer drilling operation (Fig. 17)
Set the action mode changing knob to the symbol.
Position the bit at the desired location for the hole, then
pull the switch trigger.
Do not force the tool. Light pressure gives best results.
Keep the tool in position and prevent it from slipping away
from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at an
idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.
CAUTION:
• There is a tremendous and sudden twisting force
exerted on the tool/bit at the time of hole break-
through, when the hole becomes clogged with chips
and particles, or when striking reinforcing rods
embedded in the concrete. Always use the side grip
(auxiliary handle) and firmly hold the tool by both side
grip and switch handle during operations. Failure to do
so may result in the loss of control of the tool and
potentially severe injury.
NOTE:
Eccentricity in the bit rotation may occur while operating
the tool with no load. The tool automatically centers itself
during operation. This does not affect the drilling
precision.
Blow-out bulb (optional accessory)
(Fig. 18)
After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.
Chipping/Scaling/Demolition (Fig. 19)
Set the action mode changing knob to the symbol.
Hold the tool firmly with both hands. Turn the tool on and
apply slight pressure on the tool so that the tool will not
bounce around, uncontrolled. Pressing very hard on the
tool will not increase the efficiency.
Drilling in wood or metal (Fig. 20 & 21)
Use the optional drill chuck assembly. When installing it,
refer to “Installing or removing the bit” described on the
previous page.
Set the action mode changing knob so that the pointer
points to the symbol.
CAUTION:
• Never use “rotation with hammering” when the drill
chuck assembly is installed on the tool. The drill chuck
assembly may be damaged. Also, the drill chuck will
come off when reversing the tool.
• Pressing excessively on the tool will not speed up the
drilling. In fact, this excessive pressure will only serve
to damage the tip of your bit, decrease the tool
performance and shorten the service life of the tool.
• There is a tremendous twisting force exerted on the
tool/bit at the time of hole breakthrough. Hold the tool
firmly and exert care when the bit begins to break
through the workpiece.
• A stuck bit can be removed simply by setting the
reversing switch to reverse rotation in order to back
out. However, the tool may back out abruptly if you do
not hold it firmly.
• Always secure small workpieces in a vise or similar
hold-down device.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the
battery cartridge is removed before attempting to
perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Replacing carbon brushes (Fig. 22)
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep the
carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Remove holder cap covers by inserting the slotted bit
screwdriver into the recessed part in the tool and lifting it
up. (Fig. 23)
Use a screwdriver to remove the brush holder caps.
Take out the worn carbon brushes, insert the new ones
and secure the brush holder caps. (Fig. 24)
Remount the holder cap covers on the tool.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized Service Centers, always
using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• SDS-Plus Carbide-tipped bits
• Bull point
• Cold chisel
• Scaling chisel
• Grooving chisel
Bit diameter
Dust cup 5 6 mm - 14.5 mm
Dust cup 9 12 mm - 16 mm

10
• Drill chuck assembly
• Drill chuck S13
• Chuck adapter
• Chuck key S13
• Bit grease
• Side grip
• Depth gauge
• Blow-out bulb
•Dustcup
• Dust extractor attachment
• Safety goggles
• Plastic carrying case
• Keyless drill chuck
• Various type of Makita genuine batteries and chargers
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ from
country to country.
Noise ENG905-1
The typical A-weighted noise level determined according
to EN62841-2-6:
Sound pressure level (LpA): 88 dB (A)
Sound power level (LWA): 99 dB (A)
Uncertainty (K): 3 dB (A)
ENG907-1
• The declared noise emission value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
• The declared noise emission value(s) may also be
used in a preliminary assessment of exposure.
WARNING:
•Wear ear protection.
•The noise emission during actual use of the power
tool can differ from the declared value(s)
depending on the ways in which the tool is used
especially what kind of workpiece is processed.
•Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
Vibration ENG900-1
The vibration total value (tri-axial vector sum) determined
according to EN62841-2-6:
Work mode: hammer drilling into concrete
Vibration emission (ah,HD): 15.1 m/s2
Uncertainty (K): 1.5 m/s2
Work mode: chiselling
Vibration emission (ah,CHeq): 14.1 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-2
• The declared vibration total value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
• The declared vibration total value(s) may also be used
in a preliminary assessment of exposure.
WARNING:
•The vibration emission during actual use of the
power tool can differ from the declared value(s)
depending on the ways in which the tool is used
especially what kind of workpiece is processed.
•Be sure to identify safety measures to protect the
operator that are based on an estimation of
exposure in the actual conditions of use (taking
account of all parts of the operating cycle such as
the times when the tool is switched off and when it
is running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
The EC declaration of conformity is included as Annex A
to this instruction manual.

11
FRANÇAIS (Instructions d’origine)
Descriptif
SPÉCIFICATIONS
• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Le poids peut être différent selon les accessoires, notamment la batterie. Les associations la plus légère et la plus
lourde, conformément à la procédure EPTA 01/2014, sont indiquées dans le tableau.
Batterie et chargeur applicables
• Certains chargeurs et batteries répertoriés ci-dessus peuvent ne pas être disponibles selon la région où vous résidez.
AVERTISSEMENT :
•N’utilisez que les batteries et les chargeurs répertoriés ci-dessus. L’utilisation d’autres batteries et chargeurs peut
provoquer des blessures et/ou un incendie.
Utilisations ENE043-1
L’outil est conçu pour le perçage avec impacts et le
perçage dans la brique, le béton et la pierre, ainsi que
pour les travaux de défoncement.
Il convient également au perçage sans impacts dans le
bois, le métal, la céramique et le plastique.
Consignes de sécurité générales
pour outils électriques GEA010-2
AVERTISSEMENT : Veuillez lire les consignes de
sécurité, instructions, illustrations et spécifications
qui accompagnent cet outil électrique. Le non-respect
de toutes les instructions indiquées ci-dessous peut
entraîner une électrocution, un incendie et/ou de graves
blessures.
Conservez toutes les mises en
garde et instructions pour
référence ultérieure.
Le terme « outil électrique » dans les avertissements fait
référence à l’outil électrique alimenté par le secteur (avec
cordon d’alimentation) ou à l’outil électrique fonctionnant
sur batterie (sans cordon d’alimentation).
1. Voyant rouge
2. Bouton
3. Batterie
4. Témoins
5. Bouton de vérification
6. Gâchette
7. Lampe
8. Levier de l’inverseur
9. Rotation avec impacts
10. Bouton de verrouillage
11. Bouton de changement de mode
12. Rotation seulement
13. Impacts seulement
14. Base de la poignée
15. Dents
16. Poignée latérale
17. Partie saillante
18. Desserrer
19. Serrer
20. Arbre du foret
21. Graisse à foret
22. Foret
23. Couvercle du mandrin
24. O symbol
25. Jauge de profondeur
26. Collecteur de poussières
27. Poire soufflante
28. Adaptateur de mandrin
29. Mandrin autoserrant
30. Manchon
31. Bague
32. Repère d’usure
33. Partie encastrée
34. Cache du bouchon de porte-
charbon
35. Bouchon de porte-charbon
36. Tournevis
Modèle DHR202
Capacités
Béton 20 mm
Acier 13 mm
Bois 26 mm
Vitesse à vide (min-1) 0 - 1 200
Frappes par minute 0 - 4 000
Longueur totale 358 mm
Poids net 3,2 - 4,0 kg
Tension nominale C.C. 18 V
Batterie BL1815N/BL1820B/BL1830B/BL1840B/BL1850B/BL1860B
Chargeur DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/DC18SH/DC18WC

12
CONSIGNES DE SÉCURITÉ POUR
PERFORATEUR SANS FIL GEB246-1
Consignes de sécurité pour toutes les tâches
1. Portez des protecteurs d’oreilles. L’exposition au
bruit peut entraîner la surdité.
2. Utilisez la ou les poignées auxiliaires, si l’outil en
possède. Toute perte de maîtrise de l’outil comporte
un risque de blessure.
3. Tenez l’outil électrique par des surfaces de prise
isolées lorsque vous effectuez une tâche au cours
de laquelle l’accessoire de coupe peut entrer en
contact avec des fils cachés. Le contact de
l’accessoire de coupe avec un fil sous tension peut
transmettre du courant dans les pièces métalliques
exposées de l’outil électrique et électrocuter
l’opérateur.
Consignes de sécurité en cas d’utilisation de forets
longs avec un marteau perforateur
1. Commencez toujours le perçage à basse vitesse
avec la pointe du foret en contact avec la pièce. À
une vitesse plus élevée, le foret risque de se tordre s’il
lui est permis de tourner librement sans toucher la
pièce, ce qui présente un risque de blessure.
2. Appliquez une pression uniquement en ligne
directe avec le foret et n’exercez pas une pression
excessive. Les forets peuvent se tordre et se casser
ou provoquer la perte de contrôle, ce qui présente un
risque de blessure.
Consignes de sécurité supplémentaires
1. Portez un casque de sécurité (casque de chantier),
des lunettes de sécurité et/ou un écran facial. Les
lunettes de vue ou les lunettes de soleil NE sont
PAS des lunettes de sécurité. Il est également
vivement recommandé de porter un masque anti-
poussière et des gants matelassés.
2. Avant utilisation, assurez-vous que le foret est
bien fixé en place.
3. Dans des conditions normales de fonctionnement,
l’outil est conçu pour émettre des vibrations. Les
vis peuvent se desserrer facilement et provoquer
une panne ou un accident. Avant utilisation,
vérifiez soigneusement que les vis sont bien
serrées.
4. Par temps froid ou si l’outil n’a pas été utilisé
pendant longtemps, laissez-le chauffer un instant
en le faisant fonctionner à vide. Cela ramollira le
lubrifiant. Si vous ne chauffez pas adéquatement
l’outil, le martelage s’exécutera difficilement.
5. Assurez-vous toujours de travailler en position
stable. Veillez à ce que personne ne se trouve en
dessous de vous quand vous utilisez l’outil en
hauteur.
6. Tenez l’outil fermement à deux mains.
7. Éloignez les mains des pièces en mouvement.
8. Ne vous éloignez pas en laissant l’outil tourner. Ne
le faites fonctionner que lorsque vous l’avez bien
en main.
9. Ne pointez l’outil vers personne dans la zone
d’utilisation. Le foret peut être projeté et blesser
gravement quelqu’un.
10. Ne touchez pas le foret, les pièces proches du
foret ou la pièce immédiatement après l’exécution
du travail ; ils peuvent être extrêmement chauds et
vous brûler la peau.
11. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
garde de ne pas avaler la poussière et évitez tout
contact avec la peau. Suivez les données de
sécurité du fournisseur du matériau.
12. Assurez-vous toujours que l’outil est hors tension
et que la batterie et le foret sont retirés avant de
passer l’outil à une autre personne.
13. Avant utilisation, assurez-vous qu’aucun objet tel
que des conduites électriques, de tuyaux d’eau ou
de tuyaux de gaz n’est pas enterré sous la zone de
travail. Sinon, le foret/burin risque d’entrer en contact
avec eux, ce qui peut entraîner une électrocution, une
dispersion électrique ou une fuite de gaz.
14. Ne faites pas tourner l’outil à vide inutilement.
CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le
produit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité
indiquées dans ce mode d’emploi peut entraîner de
graves blessures.
Consignes de sécurité
importantes pour la batterie
ENC007-17
1. Avant d’utiliser la batterie, lisez toutes les
instructions et précautions relatives (1) au
chargeur de batterie, (2) à la batterie, et (3) au
produit utilisant la batterie.
2. Ne désassemblez pas et ne modifiez pas la
batterie. Cela pourrait entraîner un incendie, une
chaleur excessive ou une explosion.
3. Cessez immédiatement l’utilisation si le temps de
fonctionnement devient excessivement court. Il y
a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les à
l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un
conteneur avec d’autres objets métalliques,
par exemple des clous, des pièces de
monnaie, etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie peut provoquer une
intensité de courant élevée, une surchauffe,
parfois des brûlures et même une panne.
6. Ne rangez ni n’utilisez l’outil et la batterie dans un
endroit où la température risque d’atteindre ou de
dépasser 50 °C.

13
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
8. Abstenez-vous de clouer, couper, écraser, jeter,
laisser tomber la batterie, ou de la heurter contre
un objet dur. Cela pourrait entraîner un incendie, une
chaleur excessive ou une explosion.
9. N’utilisez pas la batterie si elle est endommagée.
10. Les batteries au lithium-ion contenues sont
soumises aux exigences de la législation sur les
marchandises dangereuses.
Lors du transport commercial par des tierces parties
ou des transitaires par exemple, des exigences
spécifiques en matière d’étiquetage et d’emballage
doivent être respectées.
Pour la préparation de l’article expédié, il est
nécessaire de consulter un expert en matériau
dangereux. Veuillez également respecter les
réglementations nationales susceptibles d’être plus
détaillées.
Recouvrez les contacts exposés avec du ruban
adhésif ou du ruban de masquage et emballez la
batterie de telle sorte qu’elle ne puisse pas bouger
dans l’emballage.
11. Lors de la mise au rebut de la batterie, retirez-la de
l’outil et jetez-la en lieu sûr. Suivez les
réglementations locales en matière de mise au
rebut des batteries.
12. Utilisez les batteries uniquement avec les produits
spécifiés par Makita. L’insertion de batteries dans
des produits non conformes peut provoquer un
incendie, une chaleur excessive, une explosion ou
une fuite de l’électrolyte.
13. Lorsque vous n’utilisez pas l’outil pendant une
période prolongée, la batterie doit être retirée de
l’outil.
14. Pendant et après l’utilisation, la batterie peut
chauffer, ce qui peut entraîner des brûlures, y
compris en cas de température relativement
basse. Manipulez les batteries chaudes avec
précaution.
15. Ne touchez pas la borne de l’outil immédiatement
après utilisation car elle peut être assez chaude
pour provoquer des brûlures.
16. Évitez que des copeaux, de la poussière ou du sol
adhèrent aux bornes, aux trous et aux rainures de
la batterie. Cela peut provoquer un échauffement, un
incendie, une explosion ou un dysfonctionnement de
l’outil ou de la batterie, ce qui peut entraîner des
brûlures ou des blessures.
17. À moins que l’outil prenne en charge un tel usage,
n’utilisez pas la batterie à proximité de lignes
électriques haute tension. Cela pourrait entraîner un
dysfonctionnement ou casser l’outil ou la batterie.
18. Conservez la batterie hors de portée des enfants.
CONSERVEZ CES
INSTRUCTIONS.
ATTENTION : N’utilisez que des batteries Makita
d’origine. L’utilisation de batteries de marque autre que
Makita ou de batteries modifiées peut provoquer
l’explosion des batteries, ce qui présente un risque
d’incendie, de dommages matériels et corporels. Cela
annulera également la garantie Makita pour l’outil et le
chargeur Makita.
Conseils pour assurer la durée de vie
optimale de la batterie
1. Chargez la batterie avant qu’elle ne soit
complètement déchargée. Arrêtez toujours l’outil
et rechargez la batterie quand vous remarquez
que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie à une température ambiante
comprise entre 10 °C et 40 °C. Avant de charger
une batterie chaude, laissez-la refroidir.
4. Lorsque vous n’utilisez pas la batterie, retirez-la
de l’outil ou du chargeur.
5. Rechargez la batterie si elle est restée inutilisée
pendant une période prolongée (plus de six mois).
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant de régler l’outil ou de
vérifier son fonctionnement.
Installation et retrait de la batterie (Fig. 1)
• Éteignez toujours l’outil avant d’installer ou de déposer
la batterie.
• Pour retirer la batterie, faites glisser le bouton à l’avant
de la batterie et sortez la batterie.
• Pour installer la batterie, alignez sa languette sur la
rainure qui se trouve à l’intérieur du carter, puis glissez
la batterie pour la mettre en place. Insérez-la toujours
bien à fond, jusqu’à ce qu’elle se verrouille en émettant
un léger clic. Si vous pouvez voir le voyant rouge sur la
face supérieure du bouton, la batterie n’est pas
parfaitement verrouillée. Installez-la à fond, jusqu’à ce
que le voyant rouge ne soit plus visible. Sinon, elle
risque de tomber accidentellement de l’outil, en vous
blessant ou en blessant une personne située près de
vous.
• N’appliquez pas une force excessive lors de
l’installation de la batterie. Si la batterie ne glisse pas
aisément, c’est qu’elle n’est pas insérée correctement.
Indication de la charge restante de la
batterie
Uniquement pour les batteries avec voyant lumineux
(Fig. 2)
Appuyez sur le bouton de vérification sur la batterie pour
indiquer la charge restante de la batterie. Les témoins
s’allument pendant quelques secondes.

14
NOTE :
• Selon les conditions d’utilisation et la température
ambiante, l’indication peut être légèrement différente
de la capacité réelle.
• Le premier témoin (complètement à gauche) clignotera
pendant le fonctionnement du système de protection
de la batterie.
Système de protection de l’outil/la
batterie
L’outil est équipé d’un système de protection de l’outil/la
batterie. Ce système coupe automatiquement
l’alimentation pour prolonger la durée de vie de l’outil et
de la batterie. Si l’outil ou la batterie se trouve dans l’une
des situations suivantes, l’outil cessera automatiquement
de fonctionner :
Protection contre la surcharge
Cette protection se déclenche lorsque l’outil est utilisé de
manière telle qu’il consomme un courant anormalement
élevé. Dans ce cas, éteignez l’outil et arrêtez la tâche
ayant provoqué la surcharge de l’outil. Puis rallumez l’outil
pour reprendre la tâche.
Protection contre la surchauffe
Cette protection se déclenche lorsque l’outil ou la batterie
a surchauffé. Dans cette situation, laissez l’outil et la
batterie refroidir avant de rallumer l’outil.
Protection contre la décharge totale de la batterie
Cette protection se déclenche lorsque l’autonomie
restante de la batterie devient trop faible. Dans cette
situation, retirez la batterie de l’outil et chargez-la.
Interrupteur (Fig. 3)
ATTENTION :
• Avant d’insérer la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne bien et revient en position
d’arrêt lorsqu’elle est libérée.
Pour mettre l’outil en marche, appuyez simplement sur la
gâchette. La vitesse de l’outil augmente à mesure que l’on
accroît la pression exercée sur la gâchette. Pour l’arrêter,
relâchez la gâchette.
Allumage de la lampe (Fig. 4)
ATTENTION :
• Ne regardez pas directement la lumière ou la source
de lumière.
Appuyez sur la gâchette pour allumer la lampe. La lampe
demeure allumée tant que la pression sur la gâchette est
maintenue.
La lumière s’éteint d’elle-même de 10 à 15 secondes
après la libération de la gâchette.
NOTE :
• Utilisez un chiffon sec pour essuyer les saletés qui
recouvrent la lentille de la lampe. Prenez garde de ne
pas rayer la lentille de la lampe, sinon sa capacité
d’éclairage sera affectée.
• N’utilisez ni diluant ni essence pour nettoyer la lampe.
De tels solvants risqueraient de l’endommager.
Marche arrière (Fig. 5)
L’outil possède un inverseur qui permet de changer le
sens de rotation. Appuyez sur le levier de l’inverseur par
le côté A pour une rotation dans le sens des aiguilles
d’une montre, ou par le côté B pour une rotation en sens
inverse.
La pression sur la gâchette n’est pas possible lorsque le
levier de l’inverseur se trouve en position neutre.
ATTENTION :
• Vérifiez toujours le sens de rotation avant de mettre
l’outil en marche.
• N’actionnez l’inverseur qu’une fois l’outil complètement
arrêté. Si vous changez le sens de rotation de l’outil
avant l’arrêt de l’outil, vous risquez de l’endommager.
• Lorsque vous n’utilisez pas l’outil, placez toujours le
levier de l’inverseur en position neutre.
Sélection du mode de fonctionnement
Rotation avec impacts (Fig. 6)
Pour percer dans le béton, la maçonnerie, etc., enfoncez
le bouton de verrouillage et tournez le bouton de
changement de mode jusqu’au symbole . Utilisez un
foret à pointe de carbure de tungstène.
Rotation seulement (Fig. 7)
Pour percer dans le bois, le métal ou les matériaux à base
de plastique, enfoncez le bouton de verrouillage et
tournez le bouton de changement de mode jusqu’au
symbole . Utilisez un foret hélicoïdal ou un foret à bois.
Impacts seulement (Fig. 8)
Pour les travaux de burinage, d’écaillage ou de
démolition, enfoncez le bouton de verrouillage et tournez
le bouton de changement de mode jusqu’au symbole .
Utilisez un pic, un ciseau à froid, un ciseau à écailler, etc.
ATTENTION :
• Ne tournez pas le bouton de changement de mode
pendant que l’outil est en marche. Cela endommagera
l’outil.
• Pour éviter l’usure rapide du mécanisme de
changement de mode, assurez-vous que le bouton de
changement de mode est toujours placé avec
exactitude sur une des trois positions de mode.
Témoins
Charge restante
Allumé Éteint Clignotant
75 % à 100 %
50 % à 75 %
25 % à 50 %
0 % à 25 %
Chargez la
batterie.
Anomalie
possible de la
batterie.

15
Limiteur de couple
Le limiteur de couple s’active lorsqu’un niveau de couple
donné est atteint. Le moteur débrayera alors de l’arbre de
sortie. Lorsque cela se produit, le foret cesse de tourner.
ATTENTION :
• Éteignez l’outil immédiatement lorsque le limiteur de
couple s’active. Cela aidera à prévenir l’usure trop
rapide de l’outil.
• Il n’est pas possible d’utiliser les scies-cloches avec cet
outil. Elles ont tendance à se coincer facilement dans
le trou. Cela provoquera l’activation trop fréquente du
limiteur de couple.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’effectuer toute
intervention sur l’outil.
Poignée latérale (poignée auxiliaire)
(Fig. 9)
ATTENTION :
• Pour une utilisation sûre, utilisez toujours la poignée
latérale.
Installez la poignée latérale de sorte que les dents de la
poignée pénètrent entre les saillies du barillet de l’outil.
Serrez ensuite la poignée en la tournant dans le sens des
aiguilles d’une montre jusqu’à la position désirée. Elle
peut être fixée sur n’importe quelle position puisqu’elle
pivote sur 360°.
Graisse à foret
Enduisez à l’avance la tête de l’arbre du foret d’une petite
quantité de graisse à foret (environ 0,5 à 1 g). Cette
lubrification du mandrin assure un fonctionnement fluide
et une durée de service plus longue.
Installation ou retrait du foret
Nettoyez l’arbre du foret et appliquez de la graisse à foret
avant d’installer le foret. (Fig. 10)
Insérez le foret dans l’outil. Tournez le foret et enfoncez-le
jusqu’à ce qu’il s’engage. (Fig. 11)
S’il n’est pas possible d’enfoncer le foret, retirez-le. Tirez
le couvercle du mandrin vers le bas à quelques reprises.
Réinsérez ensuite le foret. Tournez le foret et enfoncez-le
jusqu’à ce qu’il s’engage.
Après l’installation, tirez toujours sur le foret pour vous
assurer qu’il demeure fermement en place.
Pour retirer le foret, tirez le couvercle du mandrin
complètement vers le bas puis tirez sur le foret. (Fig. 12)
Angle du foret (lors du burinage, de
l’écaillage ou de la démolition) (Fig. 13)
Vous pouvez fixer le foret sur l’angle désiré. Pour changer
l’angle du foret, enfoncez le bouton de verrouillage et
tournez le bouton de changement de mode jusqu’au
symbole
O . Tournez le foret jusqu’à l’angle désiré.
Enfoncez le bouton de verrouillage et tournez le bouton
de changement de mode jusqu’au symbole . Assurez-
vous ensuite que le foret est solidement maintenu en
place en le tournant légèrement. (Fig. 14)
Jauge de profondeur (Fig. 15)
La tige de profondeur est pratique pour percer des trous
de même profondeur. Desserrez la poignée latérale et
insérez la jauge de profondeur dans l’orifice de la poignée
latérale. Réglez la jauge de profondeur sur la profondeur
désirée et serrez la poignée latérale.
NOTE :
• Il n’est pas possible d’utiliser la jauge de profondeur
sur la position où elle frappe contre le carter
d’engrenages.
Collecteur de poussières (Fig. 16)
Utilisez le collecteur de poussières pour éviter que les
poussières ne tombent de l’outil et sur vous lors des
travaux de perçage au-dessus de la tête. Fixez le
collecteur de poussières au foret de la façon indiquée sur
la figure. Les tailles de foret qui permettent de fixer le
collecteur de poussières sont les suivantes.
006382
UTILISATION
Perçage avec impacts (Fig. 17)
Réglez le bouton de changement de mode sur le symbole
.
Placez le foret au point où vous désirez percer le trou,
puis appuyez sur la gâchette.
Ne forcez pas l’outil. Vous obtiendrez de meilleurs
résultats avec une légère pression.
Gardez l’outil dans cette position et évitez qu’il ne glisse à
l’extérieur du trou.
N’appliquez pas plus de pression lorsque le trou se
bouche de copeaux ou particules. Faites plutôt tourner
l’outil au ralenti, puis retirez partiellement le foret du trou.
Vous pourrez poursuivre le perçage de façon normale
après avoir répété quelques fois cette opération.
ATTENTION :
• Une force de torsion énorme et soudaine s’exerce sur
l’outil et le foret lors du perçage du trou, lorsque ce
dernier est bouché par des copeaux et particules ou
lorsque le foret frappe contre les armatures d’une
structure en béton armé. Utilisez toujours la poignée
latérale (poignée auxiliaire) et tenez fermement l’outil
par la poignée latérale et la poignée de la gâchette
pendant l’utilisation. Autrement vous risquez de perdre
la maîtrise de l’outil et vous courez un risque de
blessure grave.
NOTE :
Il se peut que le foret tourne de manière excentrique
lorsque l’outil fonctionne à vide. L’outil se recentre de lui-
même pendant l’opération. Cela n’affecte pas la précision
du perçage.
Poire soufflante (accessoire en option)
(Fig. 18)
Une fois le trou percé, utilisez la poire soufflante pour
retirer la poussière du trou.
Diamètre du foret
Collecteur de poussières 5 6 mm à 14,5 mm
Collecteur de poussières 9 12 mm à 16 mm

16
Burinage/Écaillage/Démolition (Fig. 19)
Réglez le bouton de changement de mode sur le symbole
.
Tenez l’outil fermement à deux mains. Mettez le contact et
appliquez une légère pression sur l’outil de façon à en
garder la maîtrise et éviter qu’il ne saute d’un côté et de
l’autre. L’application d’une très grande pression sur l’outil
n’augmentera pas l’efficacité de l’opération.
Perçage dans le bois ou le métal
(Fig. 20 et 21)
Utilisez l’ensemble mandrin en option. Pour l’installer,
reportez-vous à “Installation ou retrait du foret”, page
précédente.
Réglez le bouton de changement de mode de sorte que
l’index pointe sur le symbole .
ATTENTION :
• N’utilisez jamais le mode “rotation avec impacts”
lorsque l’ensemble mandrin est installé sur l’outil. Vous
risqueriez d’endommager l’ensemble mandrin. De plus,
le mandrin se détachera si vous retournez l’outil.
• Une pression excessive sur l’outil n’accélère pas le
perçage. En fait, la pression excessive endommagera
le bout du foret, réduira l’efficacité de l’outil et
raccourcira sa durée de service.
• Une force énorme s’exerce sur l’outil et le foret lorsque
ce dernier sort par la face opposée de la pièce. Tenez
l’outil fermement et faites bien attention lorsque le foret
se met à sortir par la face opposée de la pièce.
• Un foret coincé peut être retiré en réglant simplement
l’inverseur sur la rotation inverse pour faire marche
arrière. L’outil peut toutefois faire brusquement marche
arrière si vous ne le tenez pas fermement.
• Immobilisez toujours les petites pièces à travailler dans
un étau ou un dispositif de retenue similaire.
MAINTENANCE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’y effectuer tout travail
d’inspection ou d’entretien.
• N’utilisez jamais d’essence, de benzine, de diluant,
d’alcool ou de produit similaire. Ces produits risquent
de provoquer des décolorations, des déformations ou
des fissures.
Remplacement des charbons (Fig. 22)
Retirez et vérifiez les charbons régulièrement.
Remplacez-les lorsqu’ils atteignent le repère d’usure.
Gardez les charbons propres et libres de glisser dans les
porte-charbons.
Les deux charbons doivent être remplacés en même
temps. Utilisez uniquement des charbons identiques.
Retirez les caches de bouchon de porte-charbon en
insérant le bout d’un tournevis à tête fendue dans la partie
encastrée dans l’outil et en la soulevant. (Fig. 23)
Retirez les bouchons de porte-charbon à l’aide d’un
tournevis.
Enlevez les charbons usés, insérez les neufs et remettez
en place les bouchons de porte-charbon. (Fig. 24)
Remontez les caches de bouchon de porte-charbon sur
l’outil.
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit,
toute réparation et tout travail d’entretien ou de réglage
doivent être effectués par un Centre de service après-
vente agréé Makita, avec des pièces de rechange Makita.
ACCESSOIRES FOURNIS EN
OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour être utilisés avec l’outil Makita
spécifié dans ce mode d’emploi. L’utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N’utilisez les
accessoires ou pièces qu’aux fins auxquelles ils ont été
conçus.
Pour obtenir plus de détails sur ces accessoires,
contactez votre Centre de service local Makita.
• Forets à pointe de carbure SDS-Plus
•Pic
• Ciseau à froid
• Ciseau à écailler
• Burin à rainures
• Ensemble mandrin
• Mandrin S13
• Adaptateur de mandrin
• Clé de mandrin S13
• Graisse à foret
• Poignée latérale
• Jauge de profondeur
• Poire soufflante
• Collecteur de poussières
• Fixation d’extracteur de poussières
• Lunettes de sécurité
• Étui en plastique
• Mandrin autoserrant
• Divers types de batteries et chargeurs de marque
Makita.
REMARQUE :
• Certains éléments de la liste peuvent être inclus en tant
qu’accessoires standard dans le coffret de l’outil
envoyé. Ils peuvent varier suivant les pays.
Bruit ENG905-1
Les niveaux de bruit pondéré A typiques ont été mesurés
selon la norme EN62841-2-6 :
Niveau de pression sonore (LpA) : 88 dB (A)
Niveau de puissance sonore (LWA) : 99 dB (A)
Incertitude (K) : 3 dB (A)
ENG907-1
• La ou les valeurs d’émission de bruit déclarées ont été
mesurées conformément à la méthode de test
standard et peuvent être utilisées pour comparer les
outils entre eux.
• La ou les valeurs d’émission de bruit déclarées
peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT :
•Portez un serre-tête antibruit.
•L’émission de bruit lors de l’usage réel de l’outil
électrique peut être différente de la ou des valeurs
déclarées, suivant la façon dont l’outil est utilisé,
particulièrement selon le type de pièce usinée.

17
•Les mesures de sécurité à prendre pour protéger
l’utilisateur doivent être basées sur une estimation
de l’exposition dans des conditions réelles
d’utilisation (en tenant compte de toutes les
composantes du cycle d’utilisation, comme par
exemple le moment de sa mise hors tension,
lorsqu’il tourne à vide et le moment de son
déclenchement).
Vibrations ENG900-1
La valeur totale de vibration (somme du vecteur triaxial) a
été déterminée selon la norme EN62841-2-6 :
Mode de fonctionnement : perçage à percussion
dans le béton
Émission de vibrations (ah,HD) : 15,1 m/s2
Incertitude (K) : 1,5 m/s2
Mode de fonctionnement : ciselage
Émission de vibrations (ah,CHeq) : 14,1 m/s2
Incertitude (K) : 1,5 m/s2
ENG901-2
• La ou les valeurs de vibration totales déclarées ont été
mesurées conformément à la méthode de test
standard et peuvent être utilisées pour comparer les
outils entre eux.
• La ou les valeurs de vibration totales déclarées
peuvent aussi être utilisées pour l’évaluation
préliminaire de l’exposition.
AVERTISSEMENT :
•L’émission de vibrations lors de l’usage réel de
l’outil électrique peut être différente de la ou des
valeurs déclarées, suivant la façon dont l’outil est
utilisé, particulièrement selon le type de pièce
usinée.
•Les mesures de sécurité à prendre pour protéger
l’utilisateur doivent être basées sur une estimation
de l’exposition dans des conditions réelles
d’utilisation (en tenant compte de toutes les
composantes du cycle d’utilisation, comme par
exemple le moment de sa mise hors tension,
lorsqu’il tourne à vide et le moment de son
déclenchement).
Déclaration de conformité CE
Pour les pays d’Europe uniquement
La Déclaration de conformité CE figure en Annexe A du
présent mode d’emploi.

18
DEUTSCH (Originalanweisungen)
Erklärung der Gesamtdarstellung
TECHNISCHE DATEN
• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts
ohne vorherige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land unterschiedlich sein.
• Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich sein. Die
leichteste und die schwerste Kombination, gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle angegeben.
Zutreffende Akkus und Ladegeräte
• Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach Ihrem Wohngebiet eventuell nicht erhältlich.
WARNUNG:
•Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgendwelcher anderer Akkus
und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.
Verwendungszweck ENE043-1
Das Werkzeug ist für Schlagbohren und Bohren in Ziegel,
Beton und Stein sowie für Meißelarbeiten vorgesehen.
Es eignet sich auch für normales Bohren in Holz, Metall,
Keramik und Kunststoff.
Allgemeine
Sicherheitswarnungen für
Elektrowerkzeuge GEA010-2
WARNUNG: Lesen Sie alle mit diesem
Elektrowerkzeug gelieferten Sicherheitswarnungen,
Anweisungen, Abbildungen und technischen Daten
durch. Eine Missachtung der unten aufgeführten
Anweisungen kann zu einem elektrischen Schlag, Brand
und/oder schweren Verletzungen führen.
Bewahren Sie alle Warnungen und
Anweisungen für spätere
Bezugnahme auf.
Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen
bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku
(ohne Kabel) betriebenes Elektrowerkzeug.
1. Roter Bereich
2. Taste
3. Akkublock
4. Anzeigelampen
5. Prüftaste
6. Ein/Aus-Schalter
7. Lampe
8. Umschalthebel
9. Schlagbohren
10. Arretiertaste
11. Drehknopf zum Wechseln der
Betriebsart
12. Drehbohren
13. Schlagen
14. Grifffläche
15. Zähne
16. Seitengriff
17. Vorsprung
18. Lösen
19. Festziehen
20. Bohrmeißelschaft
21. Bohrmeißelfett
22. Bohrmeißel
23. Spannfutter
24. O-Symbol
25. Tiefenanschlag
26. Staubschutzkappe
27. Ausblasvorrichtung
28. Bohrfutteradapter
29. Schlüsselloses Bohrfutter
30. Kranz
31. Ring
32. Verschleißmarkierung
33. Abgestufter Bereich
34. Halterkappenabdeckung
35. Bürstenhalterkappe
36. Schraubendreher
Modell DHR202
Leistungen
Beton 20 mm
Stahl 13 mm
Holz 26 mm
Leerlauf-Drehzahl (min-1) 0 - 1.200
Schläge pro Minute 0 - 4.000
Gesamtlänge 358 mm
Nettogewicht 3,2 - 4,0 kg
Nennspannung 18 V Gleichspannung
Akku BL1815N/BL1820B/BL1830B/BL1840B/BL1850B/BL1860B
Ladegerät DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/DC18SH/DC18WC

19
SICHERHEITSWARNUNGEN FÜR
AKKU-BOHRHAMMER GEB246-1
Sicherheitsanweisungen für alle Betriebsvorgänge
1. Tragen Sie Gehörschützer. Lärmeinwirkung kann
Gehörschädigung verursachen.
2. Benutzen Sie (einen) Zusatzgriff(e), sofern er (sie)
mit dem Werkzeug geliefert wurde(n). Verlust der
Kontrolle kann Personenschäden verursachen.
3. Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen die Gefahr besteht, dass das
Schneidzubehör verborgene Kabel kontaktiert.
Wenn das Schneidzubehör ein Strom führendes Kabel
kontaktiert, können die freiliegenden Metallteile des
Elektrowerkzeugs ebenfalls Strom führend werden, so
dass der Benutzer einen elektrischen Schlag erleiden
kann.
Sicherheitsanweisungen bei Verwendung von langen
Bohrereinsätzen mit Bohrhämmern
1. Starten Sie den Bohrvorgang immer mit einer
niedrigen Drehzahl und bei Kontakt der
Einsatzspitze mit dem Werkstück. Bei höheren
Drehzahlen besteht die Gefahr, dass sich der Einsatz
verbiegt, wenn zugelassen wird, dass er ohne Kontakt
mit dem Werkstück frei rotiert, was zu
Personenschäden führen kann.
2. Üben Sie Druck nur in direkter Linie mit dem
Einsatz aus, und wenden Sie keinen übermäßigen
Druck an. Einsätze können sich verbiegen, was
Bruch oder Verlust der Kontrolle verursachen und zu
Personenschäden führen kann.
Zusätzliche Sicherheitswarnungen
1. Tragen Sie Schutzhelm, Schutzbrille und/oder
Gesichtsschutz. Eine gewöhnliche Brille oder
Sonnenbrille ist KEIN Ersatz für eine Schutzbrille.
Das Tragen einer Staubmaske und dick
gepolsterter Handschuhe ist ebenfalls zu
empfehlen.
2. Vergewissern Sie sich vor der Arbeit, dass der
Einsatz sicher montiert ist.
3. Das Werkzeug erzeugt konstruktionsbedingt
Vibrationen bei normalem Betrieb. Durch
Lockerung von Schrauben kann es zu einem
Ausfall oder Unfall kommen. Unterziehen Sie die
Schrauben vor der Arbeit einer sorgfältigen
Festigkeitsprüfung.
4. Lassen Sie das Werkzeug bei niedrigen
Temperaturen oder nach längerer Nichtbenutzung
eine Zeit lang im Leerlauf warm laufen. Dadurch
wird die Schmierung verbessert. Betrieb im kalten
Zustand erschwert die Schlagbohrarbeit.
5. Achten Sie stets auf sicheren Stand. Vergewissern
Sie sich bei Einsatz des Werkzeugs an
hochgelegenen Arbeitsplätzen, dass sich keine
Personen darunter aufhalten.
6. Halten Sie das Werkzeug mit beiden Händen fest.
7. Halten Sie Ihre Hände von beweglichen Teilen
fern.
8. Lassen Sie das Werkzeug nicht unbeaufsichtigt
laufen. Benutzen Sie das Werkzeug nur mit
Handhaltung.
9. Richten Sie das Werkzeug während des Betriebs
nicht auf umstehende Personen. Der Einsatz
könnte herausschnellen und schwere
Verletzungen verursachen.
10. Vermeiden Sie eine Berührung des Einsatzes, der
umliegenden Teile oder des Werkstücks
unmittelbar nach der Bearbeitung, weil die Teile
noch sehr heiß sind und Hautverbrennungen
verursachen können.
11. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materiallieferanten.
12. Vergewissern Sie sich stets, das Werkzeug
ausgeschaltet ist und der Akku und der Einsatz
abgenommen sind, bevor Sie das Werkzeug einer
anderen Person aushändigen.
13. Vergewissern Sie sich vor der Arbeit, dass sich
keine verborgenen Objekte, wie etwa eine
elektrische Leitung, ein Wasserrohr oder ein
Gasrohr, im Arbeitsbereich befinden. Anderenfalls
kann der Bohrereinsatz/Meißel damit in Berührung
kommen und einen elektrischen Schlag, einen
Leckstrom oder ein Gasleck verursachen.
14. Lassen Sie das Werkzeug nicht unnötig im
Leerlauf laufen.
DIESE ANWEISUNGEN
AUFBEWAHREN.
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt
abhalten. MISSBRAUCH oder Missachtung der
Sicherheitsvorschriften in dieser Anleitung können
schwere Verletzungen verursachen.
Wichtige Sicherheitsanweisungen
für Akku ENC007-17
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug
angebracht sind.
2. Unterlassen Sie Zerlegen oder Manipulieren des
Akkus. Es kann sonst zu einem Brand, übermäßiger
Hitzeentwicklung oder einer Explosion kommen.
3. Falls die Betriebszeit beträchtlich kürzer
geworden ist, stellen Sie den Betrieb sofort ein.
Anderenfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.

20
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z. B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht starken
Stromfluss, der Überhitzung, mögliche
Verbrennungen und einen Defekt zur Folge haben
kann.
6. Lagern und benutzen Sie das Werkzeug und den
Akku nicht an Orten, an denen die Temperatur
50 °C erreichen oder überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbrennen,
selbst wenn er stark beschädigt oder vollkommen
verbraucht ist. Der Akku kann im Feuer
explodieren.
8. Unterlassen Sie Nageln, Schneiden,
Zerquetschen, Werfen, Fallenlassen des Akkus
oder Schlagen des Akkus mit einem harten
Gegenstand. Eine solche Handlung kann zu einem
Brand, übermäßiger Hitzeentwicklung oder einer
Explosion führen.
9. Benutzen Sie keine beschädigten Akkus.
10. Die enthaltenen Lithium-Ionen-Akkus unterliegen
den Anforderungen der Gefahrengut-
Gesetzgebung.
Für kommerzielle Transporte, z. B. durch Dritte oder
Spediteure, müssen besondere Anforderungen zu
Verpackung und Etikettierung beachtet werden.
Zur Vorbereitung des zu transportierenden Artikels ist
eine Beratung durch einen Experten für Gefahrengut
erforderlich. Bitte beachten Sie möglicherweise
ausführlichere nationale Vorschriften.
Überkleben oder verdecken Sie offene Kontakte, und
verpacken Sie den Akku so, dass er sich in der
Verpackung nicht umher bewegen kann.
11. Entfernen Sie den Akku zum Entsorgen vom
Werkzeug, und entsorgen Sie ihn an einem
sicheren Ort. Befolgen Sie die örtlichen
Vorschriften bezüglich der Entsorgung von Akkus.
12. Verwenden Sie die Akkus nur mit den von Makita
angegebenen Produkten. Das Einsetzen der Akkus
in nicht konforme Produkte kann zu einem Brand,
übermäßiger Hitzebildung, einer Explosion oder
Auslaufen von Elektrolyt führen.
13. Soll das Werkzeug längere Zeit nicht benutzt
werden, muss der Akku vom Werkzeug entfernt
werden.
14. Bei und nach dem Gebrauch kann der Akku heiß
werden, was Verbrennungen oder
Niedertemperaturverbrennungen verursachen
kann. Beachten Sie die Handhabung von heißen
Akkus.
15. Berühren Sie nicht den Anschlusskontakt des
Werkzeugs unmittelbar nach dem Gebrauch, da er
heiß genug werden kann, um Verbrennungen zu
verursachen.
16. Achten Sie darauf, dass sich keine Späne, Staub
oder Schmutz in den Anschlusskontakten,
Löchern und Nuten des Akkus absetzen. Es könnte
sonst zu Erhitzung, Brandauslösung, Bersten und
Funktionsstörungen des Werkzeugs oder des Akkus
kommen, was zu Verbrennungen oder
Personenschäden führen kann.
17. Wenn das Werkzeug den Einsatz in der Nähe einer
Hochspannungs-Stromleitung nicht unterstützt,
benutzen Sie den Akku nicht in der Nähe einer
Hochspannungs-Stromleitung. Dies kann zu einer
Funktionsstörung oder Betriebsstörung des
Werkzeugs oder des Akkus führen.
18. Halten Sie die Batterie von Kindern fern.
DIESE ANWEISUNGEN
AUFBEWAHREN.
ACHTUNG: Verwenden Sie nur Original-Makita-
Akkus. Die Verwendung von Nicht-Original-Makita-Akkus
oder von Akkus, die abgeändert worden sind, kann zum
Bersten des Akkus und daraus resultierenden Bränden,
Personenschäden und Beschädigung führen. Außerdem
wird dadurch die Makita-Garantie für das Makita-
Werkzeug und -Ladegerät ungültig.
Hinweise zur Aufrechterhaltung der
maximalen Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist. Schalten Sie das Werkzeug stets
aus, und laden Sie den Akku, wenn Sie ein
Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur
zwischen 10 – 40 °C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
4. Wenn Sie den Akku nicht benutzen, nehmen Sie
ihn vom Werkzeug oder Ladegerät ab.
5. Der Akku muss geladen werden, wenn er lange
Zeit (länger als sechs Monate) nicht benutzt wird.
FUNKTIONSBESCHREIBUNG
ACHTUNG:
• Schalten Sie das Werkzeug stets aus und entfernen
Sie den Akkublock, bevor Sie Einstellungen oder eine
Funktionsprüfung des Werkzeugs vornehmen.
Einsetzen und Abnehmen des
Akkublocks (Abb. 1)
• Schalten Sie das Werkzeug stets aus, bevor Sie den
Akkublock einsetzen oder abnehmen.
• Zum Abnehmen des Akkublocks müssen Sie die Taste
auf der Vorderseite des Akkublocks schieben und
gleichzeitig den Akkublock aus dem Gerät
herausziehen.
• Zum Einsetzen des Akkublocks müssen Sie die Zunge
des Akkublocks an der Rille im Gehäuse ausrichten
und den Akkublock in die gewünschte Position
schieben. Setzen Sie den Akkublock unbedingt ganz
ein, bis er mit einem Klick einrastet. Wenn Sie den
roten Bereich oben auf der Taste sehen können, ist der
Akkublock noch nicht ordnungsgemäß eingerastet.
Setzen Sie den Akkublock vollständig ein, bis der rote
Bereich nicht mehr zu sehen ist. Andernfalls kann der
Akkublock versehentlich aus dem Gerät fallen und Sie
oder Personen in Ihrem Umfeld verletzen.
