marklin 29540 User manual

Modell einer Tenderlokomotive
29540
DGB FNL
S
DK
PGR HSLO
Bedienungsanleitung
Manual
Notice d’utilisation
Gebruiksaanwijzing
Instrucciones
Istruzioni di impiego
Bruksanvisningen
Betjeningsvejledningen
Manual de instruções
Εγχειρίδιο
Utasítás
Navodila

2
Inhaltsverzeichnis: Seite
1. Sicherheitshinweise 3
2. Wichtige Hinweise 3
3. Funktionen 3
4. Parameter / Register 15
5. Wartung und Instandhaltung 16
6. Ersatzteile 18
Table of Contents: Page
1. Safety Notes 4
2. General Notes 4
3. Functions 4
4. Parameter / Register 15
5. Service and maintenance 16
6. Spare Parts 18
Sommaire : Page
1. Remarques importantes sur la sécurité 5
2. Informations générales 5
3. Fonctionnement 5
4. Paramètre / Registre 15
5. Entretien et maintien 16
6. Pièces de rechange 18
Inhoudsopgave: Pagina
1. Veiligheidsvoorschriften 6
2. Algemene informatie 6
3. Functies 6
4. Parameter / Register 15
5. Onderhoud en handhaving 16
6. Onderdelen 18
Indice de contenido: Página
1. Aviso de seguridad 7
2. Informaciones generales 7
3. Funciones 7
4. Parámetro / Registro 15
5. El mantenimiento 16
6. Recambios 18
Indice del contenuto: Pagina
1. Avvertenze per la sicurezza 8
2. Avvertenze generali 8
3. Funzioni 8
4. Parametro / Registro 15
5. Manutenzione ed assistere 16
6. Pezzi di ricambio 18
Innehållsförteckning: Sida
1. Säkerhetsanvisningar 9
2. Allmänna informationer 9
3. Funktioner 9
4. Parameter / Register 15
5. Underhåll och reparation 16
6. Reservdelar 18
Indholdsfortegnelse: Side
1. Vink om sikkerhed 10
2. Generelle oplysninger 10
3. Funktioner 10
4. Parameter / Register 15
5. Service og reparation 16
6. Reservedele 18
Indice: Página
1. Instruções de Segurança 11
2. Informações Gerais 11
3. Função 11
4. Parâmetros / Registo 15
5. Manutenção e reparação 16
6. Peças de substituição 18
IΛίστα περιεχομένων: Σελίδα
1.Υποδείξειςασφάλειας 12
2.ΓενικέςΟδηγίες 12
3.Λειτουργίες 12
4.Παράμετροι/Καταχώρηση 15
5.ΣυντήρησηκαιΕπισκευή 16
6.Ανταλλακτικά 18
Tartalomjegyzék: Oldal
1.Biztonságielőírások 13
2.Általánosutasítások 13
3.Működés 13
4.Paraméterek/Regiszter 15
5.Karbantartásimunkák 16
6.Pótalkatrészek 18
Kazalo: Stran
1.Varnostnanavodila 14
2. Splošnainformacija 14
3.Funkcija 14
4.Parameter/Register 15
5.Vzdrževanjeinservisiranje 16
6.Nadomestnideli 18
GB
F
NL
D
DK
P
GR
H
SLO
S

3
3. Funktionen des Modells
• Erkennung der Betriebsart: automatisch.
• Adresse ab Werk: 60
• ABV — Veränderbare Anfahr-/Bremsverzögerung.
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter (Adresse, Anfahr-/
Bremsverzögerung, Höchstgeschwindigkeit): Über
Control Unit, Mobile Station oder
Central Station. Siehe Seite 15.
1. Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin Wechselstrom, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
• Nur Schaltnetzteile verwenden, die Ihrer örtlichen Netzspannung entsprechen.
• Die Lok darf nur aus einer Leistungsquelle versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der Bedienungsanleitung zu Ihrem Betriebssystem.
• Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder
hoher Luftfeuchtigkeit aus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
2. Wichtige Hinweise
Die Bedienungsanleitung ist Bestandteil des Produktes und muss deshalb aufbewahrt sowie bei Weiter-
gabe des Produktes mitgegeben werden.
Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.
www.maerklin.com/en/imprint.html
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Märklin-Pro-
dukten nicht von Märklin freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut werden
und die eingebauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und / oder Schäden ursächlich
war. Die Darlegungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-
Produkten für aufgetretene Mängel und / oder Schäden nicht ursächlich war, trägt die für den Ein- und / oder Umbau
verantwortliche Person und / oder Firma bzw. der Kunde.

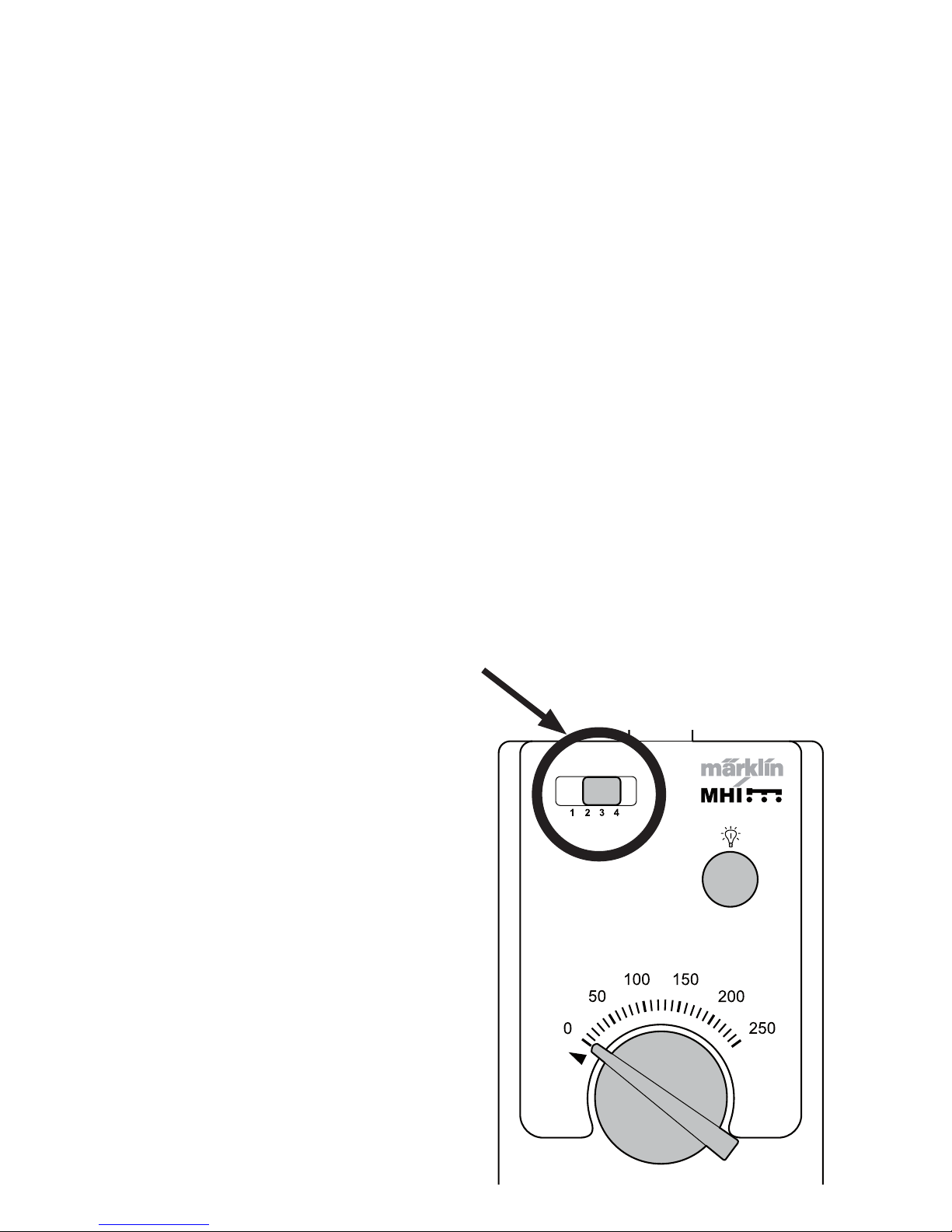

Controller:
Stellung des Schalters beachten
!

4

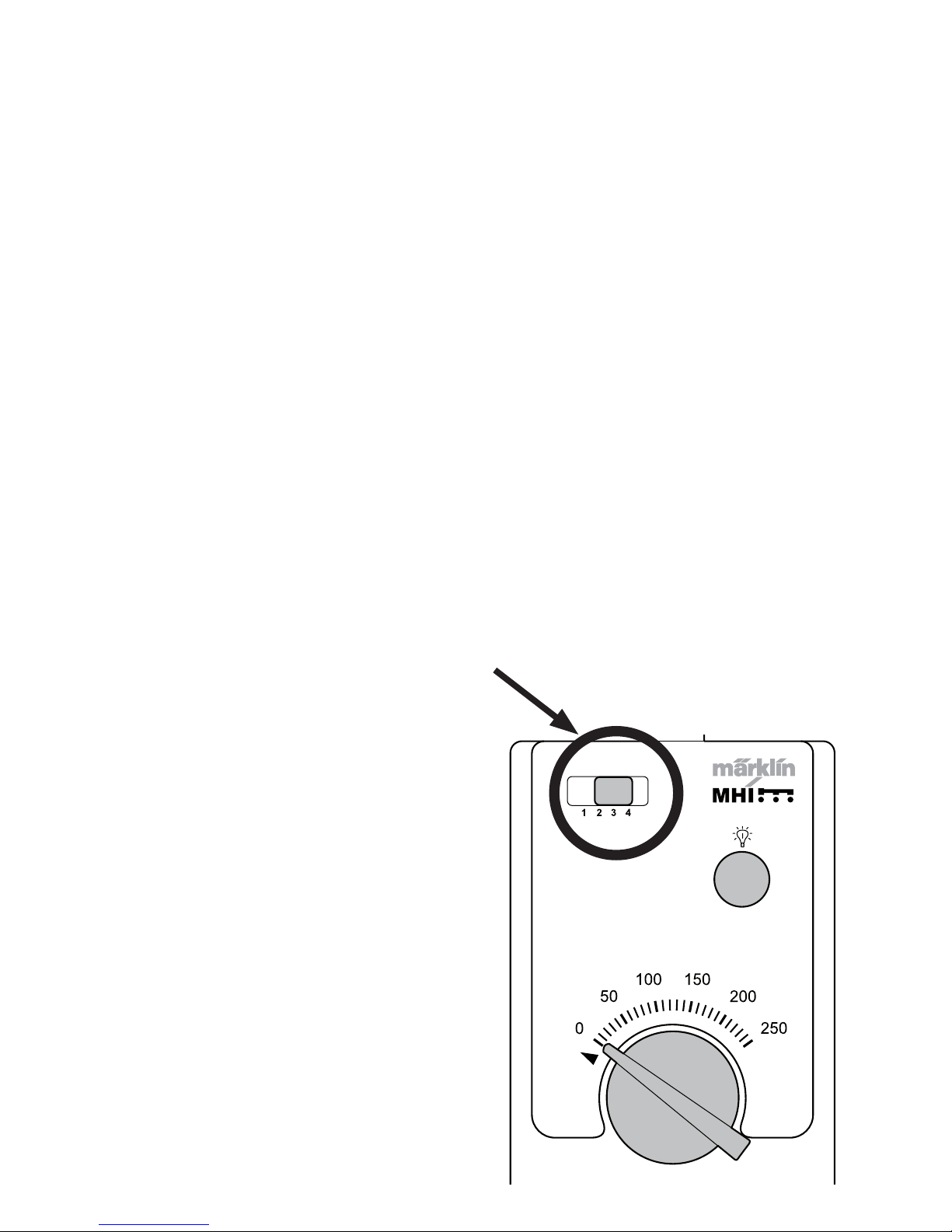

Controller:
Position of the switch note
3. Functions
• Recognition of the mode of operation: automatic .
• Address set at the factory: 60
• ABV — Adjustable acceleration/braking delay.
• Adjustable maximum speed.
• Setting the locomotive parameters (address,
acceleration/braking delay, maximum speed):
with the Control Unit, Mobile Station,
Central Station. See p. 15.
1. Safety Notes
• This locomotive is to be used only with an operating system designed for it (Märklin AC transformer,
Märklin Delta, Märklin Digital or Märklin Systems).
• Use only switched mode power supply units and transformers that are designed for your local power
system
.
• This locomotive must never be supplied with power from more than one power pack.
• Pay close attention to the safety notes in the instructions for your operating system.
• Do not expose the model to direct sunlight, extreme changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
2. General Notes
The operating instructions are a component part of the product and must therefore be kept in a safe place
as well as included with the product, if the latter is given to someone else.
Please see your authorized Märklin dealer for repairs or spare parts.
www.maerklin.com/en/imprint.html
No warranty or damage claims shall be accepted in those cases where parts neither manufactured nor approved by
Märklin have been installed in Märklin products or where Märklin products have been converted in such a way that
the non-Märklin parts or the conversion were causal to the defects and / or damage arising. The burden of presenting
evidence and the burden of proof thereof, that the installation of non-Märklin parts or the conversion in or of Märklin
products was not causal to the defects and / or damage arising, is borne by the person and / or company responsible
for the installation and / or conversion, or by the customer.
!

5
3. Fonctionnement
• Détection du mode d’exploitation : automatique.
• Adresse encodée en usine : 60
• ABV — Temporisation d’accélération et de
freinage réglable.
• Vitesse maximale réglable.
• Réglage des paramètres de la loco (adres-
se, temporisation accélér.-freinage, vitesse
maximale) : via Control Unit, Mobile Station ou
Central Station. Voir page 15.
1. Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin AC,
Märklin Delta, Märklin Digital ou Märklin Systems).
• Utiliser uniquement des convertisseurs et transformateurs correspondant à la tension du secteur local.
• La locomotive ne peut être alimentée en courant que par une seule source de courant.
• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de
votre système d’exploitation.
• Ne pas exposer le modèle à un ensoleillement direct, à de fortes variations de température ou à un
taux d‘humidité important.
• ATTENTION! Pointes et bords coupants lors du fonctionnement du produit.
2. Informations générales
La notice d‘utilisation fait partie intégrante du produit ; elle doit donc être conservée et, le cas échéant,
transmise avec le produit.
Pour toute réparation ou remplacement de pièces, adressez-vous à votre détaillant-spécialiste Märklin.
www.maerklin.com/en/imprint.html
Tout recours à une garantie commerciale ou contractuelle ou à une demande de dommages-intérêt est exclu si
des pièces non autorisées par Märklin sont intégrées dans les produits Märklin et / ou si les produits Märklin sont
transformés et si les pièces d’autres fabricants montées ou la transformation constituent la cause des défauts et / ou
dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client
qu’incombe la charge de prouver que le montage des pièces d’autres fabricants sur des produits Märklin ou la trans-
formation des produits Märklin n’est pas à l’origine des défauts et ou dommages apparus.

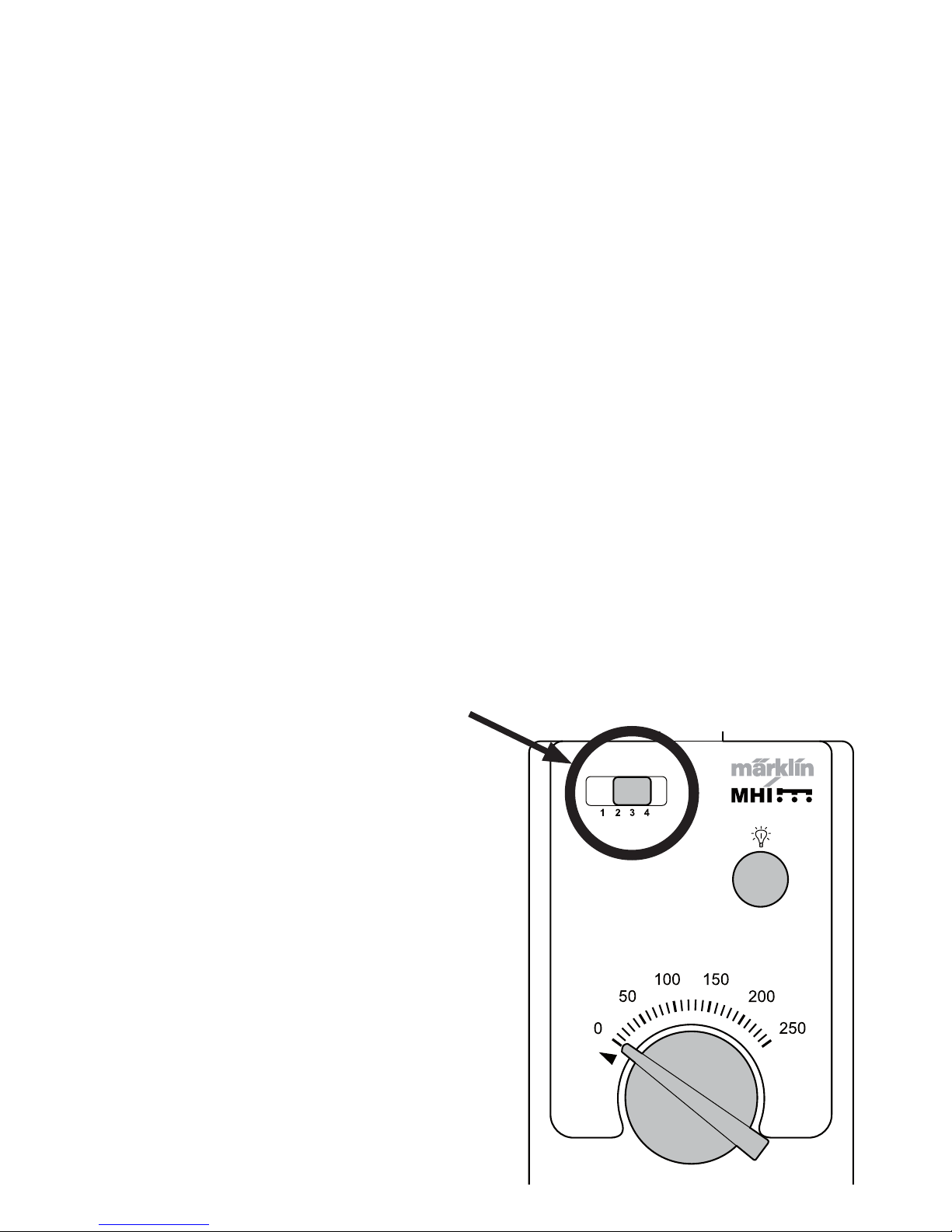

Controller :
Position de la note interrupteur
!

6
3. Functies
• Herkenning van het bedrijfssysteem: automatisch.
• Vanaf de fabriek ingesteld: 60
• ABV — instelbare optrek- / afremvertraging
(simultaan).
• Instelbare maximumsnelheid.
• Instellen van de locomotiefparameters (adres,
optrek- afremvertraging, maximumsnelheid):
d.m.v. Control Unit, Mobile Station of
Central Station. Zie blz. 15.
1. Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin wisselstroom, Märklin Delta,
Märklin digitaal of Märklin Systems) gebruikt worden.
• Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt
met de netspanning ter plaatse.
• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.
• Stel het model niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge lucht-
vochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
2. Algemene informatie
De gebruiksaanwijzing is een essentieel onderdeel van het product en dient daarom bewaard te worden
en bij het overdragen van het product meegegeven te worden.
Voor reparatie of onderdelen kunt u zich tot uw Märklin handelaar wenden.
www.maerklin.com/en/imprint.html
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrij-
gegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde
onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de
bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-
producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of
ombouw verantwoordelijke persoon en / of rma danwel bij de klant.

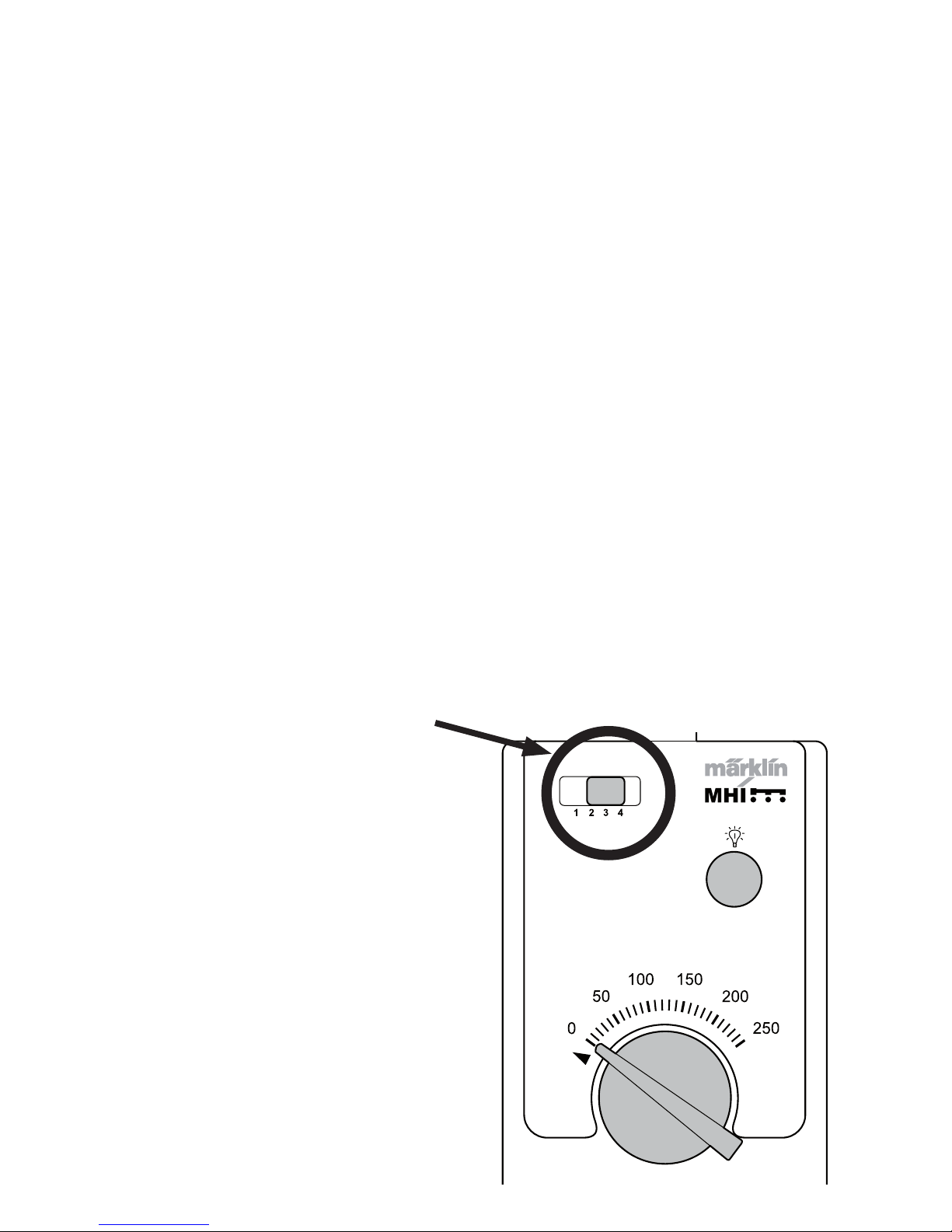

Controller:
Stand van de schakelaar nota
!

7
3. Funciones
• Reconocimiento del sistema: automático.
• Código de fábrica: 60
• ABV — Arranque y frenado variable (simultáneo).
• Velocidad máxima variable.
• Fijar parámetros de la locomotora (código,
arranque y frenado, velocidad máxima): por el
Control Unit, Mobile Station o Central Station.
Ver página 15.
1. Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin corriente alterna
– transformador AC – Märklin Delta – Märklin Digital o Märklin Systems).
• Emplear únicamente fuentes de alimentación conmutadas y transformadores que sean de la tensión de
red local.
• La locomotora no deberá recibir corriente eléctrica mas que de un solo punto de abasto.
• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su
sistema de funcionamiento.
• No exponer el modelo en miniatura a la radiación solar directa, a oscilaciones fuertes de temperatura
o a una humedad del aire elevada.
• ¡ATENCIÓN! Esquinas y puntas aladas condicionadas a la función.
2. Informaciones generales
Las instrucciones de empleo forman parte íntegra del producto y, por este motivo, deben conservarse y
entregarse al nuevo usuario, si se transmite el producto a otra persona.
Para reparaciones o recambios contacte con su proveedor Märklin especializado.
www.maerklin.com/en/imprint.html
Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Märklin en los
que se hubieran montado piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan
sido modicados cuando la piezas ajenas montadas o la modicación sean las causas de los desperfectos y/o daños
posteriormente surgidos. La persona y/o empresa o el cliente responsable del montaje o modicación será el responsa-
ble de probar y alegar que el montaje de piezas ajenas o la modicación en/de productos Märklin no son las causas de
los desperfectos y/o daños surgidos.
Controller:
Posición del interruptor de
la nota
!

8
3. Funzioni
• Riconoscimento del tipo di funzionamento:
automatico
• Indirizzo di fabbrica: 60
• ABV — Ritardo di avviamento/frenatura modi-
cabile.
• Velocità massima modicabile.
• Regolazione dei parametri della locomotiva (in-
dirizzo, ritardo di avviamento/frenatura, velocità
massima): tramite Control Unit, Mobile Station
oppure Central Station. Cfr. pagina 15.
1. Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa
(trasformatore Märklin AC, Märklin Delta, Märklin Digital oppure Märklin Systems).
• Impiegare soltanto alimentatori “switching“ e trasformatori che corrispondono alla Vostra tensione di
rete locale.
• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il
Vostro sistema di funzionamento.
• Non esponete tale modello ad alcun irraggiamento solare diretto, a forti escursioni di temperatura
oppure a elevata umidità dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigolosi.
2. Avvertenze generali
Le istruzioni di impiego costituiscono parte integrante del prodotto e devono pertanto venire conservate,
nonché consegnate insieme in caso di cessione del prodotto ad altri.
Per le riparazioni o le parti di ricambio, contrattare il rivenditore Märklin.
www.maerklin.com/en/imprint.html
Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in caso di montaggio sui prodotti Märklin di
componenti non espressamente approvati dalla ditta. Märklin altresì non risponde in caso di modiche al prodotto,
qualora i difetti e i danni riscontrati sullo stesso siano stati causati da modiche non autorizzate o dal montaggio di
componente esterni non approvati. L‘onere della prova che i componenti montati e le modiche apportate non sono
state la causa del danno o del difetto, resta a carico del cliente o della persona / ditta che ha effettuato il montaggio di
componenti estranei o che ha apportato modiche non autorizzate.
Controller:
La posizione della nota di
switch
!

9
3. Funktioner
• Driftsättet igenkänns automatiskt.
• Adress från tillverkaren: 60
• Omställbar ABV (simultan accelerations-/broms-
fördröjning).
• Toppfart kan ändras.
• Inställning av lokparametrar (Adress, accelera-
tion/ bromsfördröjning, toppfart):
Via Control Unit, Mobile Station eller
Central Station. Se s. 15.
1. Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem (Märklin Växelström, Märklin Delta,
Märklin Digital eller Märklin Systems).
• Använd endast nätadaptrar och transformatorer anpassade för det lokala elnätet.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.
• Modellen får inte utsättas för direkt solljus, häftiga temperaturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
2. Allmänna informationer
Bruksanvisningen räknas som en del av produkten och skall alltid medfölja denna vid ägarbyte.
Kontakta din Märklinfackhandlare för reparationer och reservdelar.
www.maerklin.com/en/imprint.html
Varje form av anspråk på garanti och skadestånd är utesluten omdelar används i Märklin-produkter som inte har
godkänts av Märklin och / eller om Märklin-produkter har modierats och de inbyggda främmande delarna resp.
modieringen var upphov till de därefter uppträdande felen och / eller skadorna. Bevisbördan för att inbyggnaden
av främmande delar i eller ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande felen och / eller
skadorna, bär den person och / eller företag resp. kund som är ansvarig för in- och / eller ombyggnaden.
Controller:
Omkopplarläge not
!

10
3. Funktioner
• Registrering af driftsarten: automatisk.
• Adresse ab fabrik: 60
• Indstillelig ABV (kørsels-/bremseforsinkelse,
simultant).
• Indstillelig maksimalhastighed.
• Indstilling af lokomotivparametrene (adresse,
korsels-/ bremseforsinkelse, maksimalhastig-
hed): Via Control Unit, Mobile Station eller
Central Station.
1. Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem (Märklin vekselstrøm, Märklin Delta,
Märklin Digital eller Märklin Systems), der er beregnet dertil.
• Anvend kun DC-DC-omformere, der passer til den lokale netspænding.
• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.
• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ndes i brugsanvisningen
for Deres driftssystem.
• Modellen må ikke udsættes for direkte sollys, store temperaturudsving eller høj luftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
2. Generelle oplysninger
Betjeningsvejledning hører til produktet og skal derfor gemmes og medfølge, hvis produktet gives videre
til andre.
For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.
www.maerklin.com/en/imprint.html
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i
Märklinprodukter, der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede
fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler og / eller skader. Det påhviler kunden hhv. den
person og / eller det rma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af
fremmeddele i, eller ombygningen af Märklinprodukter ikke var årsag til opståede mangler og / eller skader.
Controller:
Posición del interruptor de la nota
!

11
3. Função
• Reconhecimentodotipodefuncionamen-
to:automático.
• Endereçosdefábrica: 60
• ABV(arranqueetravagemprogressivos,
emsimultâneo)regulável.
• Velocidademáximaajustável.
• Deniçãoelectrónicadosparâmetrosda
locomotivapormeiodeControlUnit,Mobile
StationouCentralStation.Lásd a 15.
1. Instruções de Segurança
• A locomotiva só deve funcionar com um sistema de alimentação de energia apropriado (Transformador
de corrente alterna da Märklin AC, Märklin Delta, Märklin Digital ou Märklin Systems).
• Utilizar apenas fontes de alimentação que correspondam à sua tensão de rede local.
• A locomotiva deve ser só alimentada por uma única fonte de corrente eléctrica.
• Respeitar sempre as instruções de segurança do manual de instruções do seu sistema de alimentação.
• Não exponha o modelo a radiação solar directa, a fortes oscilações de temperatura ou a elevada humi-
dade do ar.
• AVISO! Arestas e pontas aÿadas relacionadas com a função.
2. Informações Gerais
O manual de instruções é parte integrante do produto e deve ser guardado, assim como entregue junta-
mente com o produto em caso de entrega a terceiros.
Para reparações ou peças sobressalentes dirija-se ao seu vendedor autorizado.
www.maerklin.com/en/imprint.html
Ficam excluídos de quaisquer garantias e pedidos de indemnização os produtos Märklin nos quais forem montadas
peças não autorizadas pela Märklin e/ou produtos Märklin adaptados e as peças não autorizadas ou a conversão
causarem os defeitos e/ou danos observados. Cabe à pessoa e/ou empresa ou cliente responsável pela montagem e/
ou adaptação o ónus da demonstração e da prova de que a montagem de peças não autorizadas ou a adaptação dos
produtos da Märklin não é a causa da deciência e/ou dano.
Comando:
La posizione della nota
di switch
!

12
3. Λειτουργία:
• Αναγνώρισητουλειτουργικούτύπου:Αυτόματα
• διεύθυνση:60
• ΜεταβαλλόμενηABV(Αρχικήεκκίνηση/
επιβράδυνση,ταυτόχρονα)
• Μεταβαλλόμενητελικήταχύτητα.
• Ηλεκτρονικήρύθμισητωνπαραμέτρωντης
κινητηρίουμονάδοςμέσωτων:ControlUnit,Mo-
bileStation,ήCentralStation.Βλέπεσελίδα15.
1. Υποδείξεις ασφάλειας:
• Ημηχανήπρέπειναχρησιμοποιηθείμονάχασταενδεδειγμέναλειτουργικάσυστήματα
(ΜετασχηματιστήςεναλασσόμενουρεύματοςMärklinAC,MärklinDelta,MärklinDigital,ή
MärklinSystems).
• Χρησιμοποιείστεμόνοηλεκτρικάεξαρτήματα,ταοποίααντιστοιχούνστοτοπικόδίκτυοτάσης.
• Ημηχανήπρέπεινατροφοδοτηθείμονάχααπόμίαπηγήτροφοδοσίας.
• Προσέξτειδιαίτερατιςυποδείξειςασφάλειαςστιςοδηγίεςχρήσηςσχετικάμετολειτουργικό
σαςσύστημα
• Μηνεκθέτετετοπροϊόνσεάμεσοηλιακόφώςκαιακτίνες,ήυψηλέςθερμοκρασιακές
διακυμάνσεις,ήυψηλάεπίπεδαατμοσφαιρικήςυγρασίας.
• ΠΡΟΣΟΧΗ! Κοπτικέςακμέςκαισυμβουλές.
2. Γενικές Πληροφορίες
Οιοδηγίεςχρήσηςαποτελούναναπόσπαστομέροςτουπροϊόντοςκαιπρέπει–ωςεκτούτου-
ναφυλαχθούνκαιναπαραμείνουνστηνσυσκευασίαγιατηνπερίπτωσημεταπώλησης.
Γιαεπισκευές,ήανταλλακτικά,παρακαλούμεόπωςαποτανθείτεστονεξουσιοδοτημένο
αντιπρόσωποMärklin.
www.maerklin.com/en/imprint.html
Αποκλείονταιοιο�ιεσδήποτεαιτήσειςσχετικάμεεγγυητικέςαπαιτήσεις,ήάλλεςοικονομικέςαποζημιώσεις,όταν
τοποθετηθούνσεπροϊόνταMärklinξένακαιμηεγκεκριμέναπροϊόντα,και/ήμετατραπούνπροϊόνταMärklin,για
τοαποτέλεσματωνοποίωνευθύνεταιητοποθέτησημηεγκεκριμένωναπότηνεταιρείαMärklinπροϊόντων,ήκαι
ανταλλακτικών.Οχρήστηςβαρύνεταιμετηναπόδειξη,ότιηαιτίατωνπαρουσιαζόμενωνφθορών/βλαβώνδεν
οφείλεταιστηντοποθέτησηξένωναντικειμένων,ήτηνμετατροπήσε,ήπροϊόντωνMärklin.Τηνευθύνηφέρειτο
πρόσωπο,τοοποίοεκτέλεσετηντοποθέτηση,ήκαιτηνμετατροπή,τοοποίομπορείναείναιοτεχνικός,και/ήη
εταιρεία,και/ήοπελάτης. !Controller:
Θέση του σημείωμα
διακόπτη

13
3. Működés
• Mindenkoriüzemmódfelismerése:
automatikus.
• Modellcím:60
• VáltoztathatóABV(egymássalösszehangolt
indulás-ésfékezéskésleltetés).
• Szabályozhatólegnagyobbsebesség.
•
Amozdonylegfontosabbparamétereinek
beállításaaControlUnit,MobileStationvagy
CentralStationsegítségével.Lásda15.
1. Biztonsági előírások
• Amozdonytcsakakülönerreacélragyártott,abiztonságoshasználatotelősegítőüzembiztos
rendszerrel(AC-esMärklintípusúváltóáramútranszformátor,MärklinDelta,MärklinDigitalvagy
MärklinSystems)szabadhasználni.
• Csakahelyihálózatifeszültségnekmegfelelőtápegységgelüzemeltethető.
• Amozdonyüzemeltetéséhezegyidejűlegcsakegyáramforrástszabadhasználni!
• FeltétlenültartsabeazÖnáltalvásároltrendszerhezmellékelthasználatiutasításbiztonsági
előírásait!
• Aterméknelegyennapsugárzásnak,erőshőmérsékletingadozásnakvagymagaslégned-
vességnekkitéve.
• FIGYELEM!Rendeltetésbőladódóanélesélekéshegyessarkok.
2. Általános információk
Ahasználatiutasítástartozékaaterméknek,ezértmegőrzendőésaterméktovábbadása
eseténcsatolandó.
Ajavításimunkálatokelőírásszerintielvégzése,valamintújalkatrészekbeszerzéseügyében,
kérjük,forduljonMärklin-márkakereskedőjéhez.
www.maerklin.com/en/imprint.html
Mindenneműgaranciális,szavatosságiéskártérítésiigényérvényesítésekizártazokbanazesetekben,haa
Märklin-termékekbenemaMärklináltalforgalmazottidegenalkatrészekkerülnekbeépítésre,és/vagyaMärklin-
termékekátépítésrekerültek,ésazátépítésutánfellépőesetlegeshibákés/vagykárokokozói/okozójaabeépített
idegenalkatrészek,vagyazmagaazátépítésténye.Annakaténynekafeltárásaésbizonyítása,hogyazesetleg
fellépőhibákés/vagykárokokainemaMärklin-termékekbebeépítettidegenalkatrészekvagynemaMärklin-
termékekátalakítása,abeépítéstés/vagyátépítéstvégzőszemélyés/vagycég,illetveazügyfél feladata.
Controller:
Álláspontja a kapcsoló
megjegyzés
!

14
3. Funkcija
• Prepoznavanjepogonskeganačina:samodejno .
• Tovarniškonastavljennaslov:60
• Spremenljiva»ABV«(zakasnitevspeljevanja/
zaviranja).
• Nastavljivamaksimalnahitrost.
• Nastavitevparametrovlokomotiveelektronsko
prekoControlUnit,MobileStationaliCentral
Station.Glejstran15.
1. Varnostna navodila
• Lokomotivosmeteuporabljatisamosprimernimpogonskimsistemom(Märklintransformator
izmeničnegaAC,MärklinDelta,MärklinDigitalaliMärklinSystems).
• Uporabljajtestikalneelekričnepriključke,kisovskladuzlokalnoelektričnoomrežnonapeto-
stjo.
• Oskrbalokomotivesmebitiistočasnorealiziranasamoizenegaviraenergije.
• Nujnoupoštevajtevarnostnenapotkenavodilzauporabovašegapogonskegasistema.
• Izdlekaneizpostavljajtedirektnimsončnimžarkom,velikimtemperaturnimspremembamali
visokivlažnosti.
• OPOZORILO!Funkcijskiostrirobovi.
2. Splošna informacija
Navodilasosestavnidelproizvodainjihjepotrebnoshraniti,obizročitviizdelkajihpredamo
skupajznjim.
Zapopravilaalinadomestnedelese,prosimo,obrnitenasvojegaprodajalcaizdelkovznamke
Märklin.
www.maerklin.com/en/imprint.html
Katerikoligarancijskizahtevki,zahtevkiizjamstvainodškodninskizahtevkisoizrecnoizključeni,čestevproi-
zvodeznamkeMärklinvgradilideledrugihproizvajalcev,kijihpodjetjeMärklinniodobriloin/aličesteproizvode
znamkeMärklinpredelaliterdasovgrajenidelidrugihproizvajalcevoziromapredelavabilivzrokzanastale
okvarein/alipoškodbe.Bremeobrazložitveindokaznobremegledenato,davgradnjadelovdrugihproizvajalec
vproizvodeznamkeMärklinoz.predelaveproizvodovznamkeMärklinnisobilevzrokzaokvarein/alipoškodbe,
nosiosebain/alipodjetjeoz.stranka,odgovornazapredelavo.
Controller
Položaj stikala opombe
!

15
Parameter • Parameter • Paramètre • Parameter
Parámetro • Parametro • CV (Parameter) • CV (Parameter)
CV (Parâmetros) • CV (Παράμετροι)• CV (Paraméterek)
CV (Parameter)
CV
Wert • Value • Valeur •
Waarde • Valor •
Valore • Värde •
Værdi • Valor • Τιμή•
Értékek •Vrednost
Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress•
Adresse • Endereço • Διεύθυνση • Cím• Naslov
01 01 - (80*) 255
ABV 03 01 - (31*) 255
Höchstgeschwindigkeit • Maximum speed • Vitesse maximale •
Maximumsneilheid • Velocidad máxima • Velocità massima •
Toppfart • Maksimalhastighed • Velocidade máxima •
Μέγιστη ταχύτητα • Legnagyobb sebesség • Maksimalna hitrost
05 01 - (63*) 255
Rückstellen auf Serienwerte • Reset to series value •
Remettre aux valeurs de série • Terugzetten naar serie-instellingen •
Restablecer los valores de serie • Ripristinare sui valori di serie •
Återställa till standardvärden • Tibagestil til serieværdien •
Restabelecer os valores de série • Επαναφορά εργοστασιακών
ρυθμίσεων • Gyári értékekre történő visszaállítás •
Ponastavitev na serijske vrednosti
08 08
4.
Fachhändler, Service-Fachbetriebe bzw. erfahrene Anwender können anhand der Tabelle einzelne Eigen-
schaften der Lokomotive anpassen.
Authorized dealers, service stations, and/or experienced users can adjust individual characteristics of
the locomotive with the help of the table.
Ce tableau permettra aux détaillants et entreprises spécialisés ainsi qu‘aux utilisateurs expérimentés
d’adapter les différentes caractéristiques de la locomotive.
Uw Märklin dealer, het Märklin-Service-Centrum of een ervaren gebruiker kunnen aan de hand van de
tabel de verschillende eigenschappen van de locomotief aanpassen.
Los distribuidores profesionales, las empresas de servicio especializadas o bien los usuarios expertos
pueden adaptar características concretas de la locomotora por medio de la tabla.
I rivenditori specialisti, i laboratori di assistenza specializzati o rispettivamente gli utilizzatori esperti
possono adattare le singole caratteristiche della locomotiva in base alla tabella.
Med hjälp av tabellen kan fackhandeln, serviceverkstäder och erfarna Märklinrallare anpassa och
förändra lokens enskilda egenskaper.
Forhandlere, servicevirksomheder samt erfarne brugere kan tilpasse de enkelte egenskaber på lokomoti-
vet ved hjælp af tabellen.
Distribuidores especializados, especialistas em assistência técnica ou utilizadores experientes podem
ajustar as várias características da locomotiva de acordo com a tabela.
Εξουσιοδοτημένοιαντιπρόσωποι,καταστήματαπαροχήςεξιδεικευμένωνυπηρεσιών,ή/και
πεπειραμένοιχρήστεςμπορούν-βάσειτουπίνακα-ναπροσαρμόσουνμεμονωμένεςιδιότητες
τηςμηχανής.
Amozdonyparamétereiszaküzletek,szervízszaküzemek,illetvegyakorlottfelhasználókáltala
táblázatalapjánbeállíthatók.
Specializiranitrgovci,specializiraniservisniobratioz.izkušeniuporabnikilahkoposamezne
lastnostilokomotiveprilagodijogledenatabelo.
* () = Control Unit 6021

16
5.

17
5.
3 mm

18
4
2
1
4
3
49
7
65
56
8
10
11
9
4
4
12
6.
Details der Darstellung können von dem
Modell abweichen.

19
6.
1 Decoder 133 237
2 Schraube E786 750
3 Motor E138 457
4 Steckteile E182 536
5 Treibstangen E215 965
6 Sechskantansatzschraube E755 130
7 Druckfeder E214 330
8 Radsatz komplett E182 537
9 Kupplungshaken E399 740
10 Kontaktstück E214 280
11 Schleifer E226 495
12 Haftreifen 7 154
Hinweis: Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten.
Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer Reparatur im Märklin Reparatur-
Service repariert werden.

www.maerklin.com/en/imprint.html
Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55 - 57
73033 Göppingen
Deutschland
www.maerklin.com
180707/1011/Ha1Ef
Änderungen vorbehalten
© by Gebr. Märklin & Cie. GmbH
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including
interference that may cause undesired operation.
