marklin 36790 User manual

36790
Modell der
Serie 2016

2
Funktion

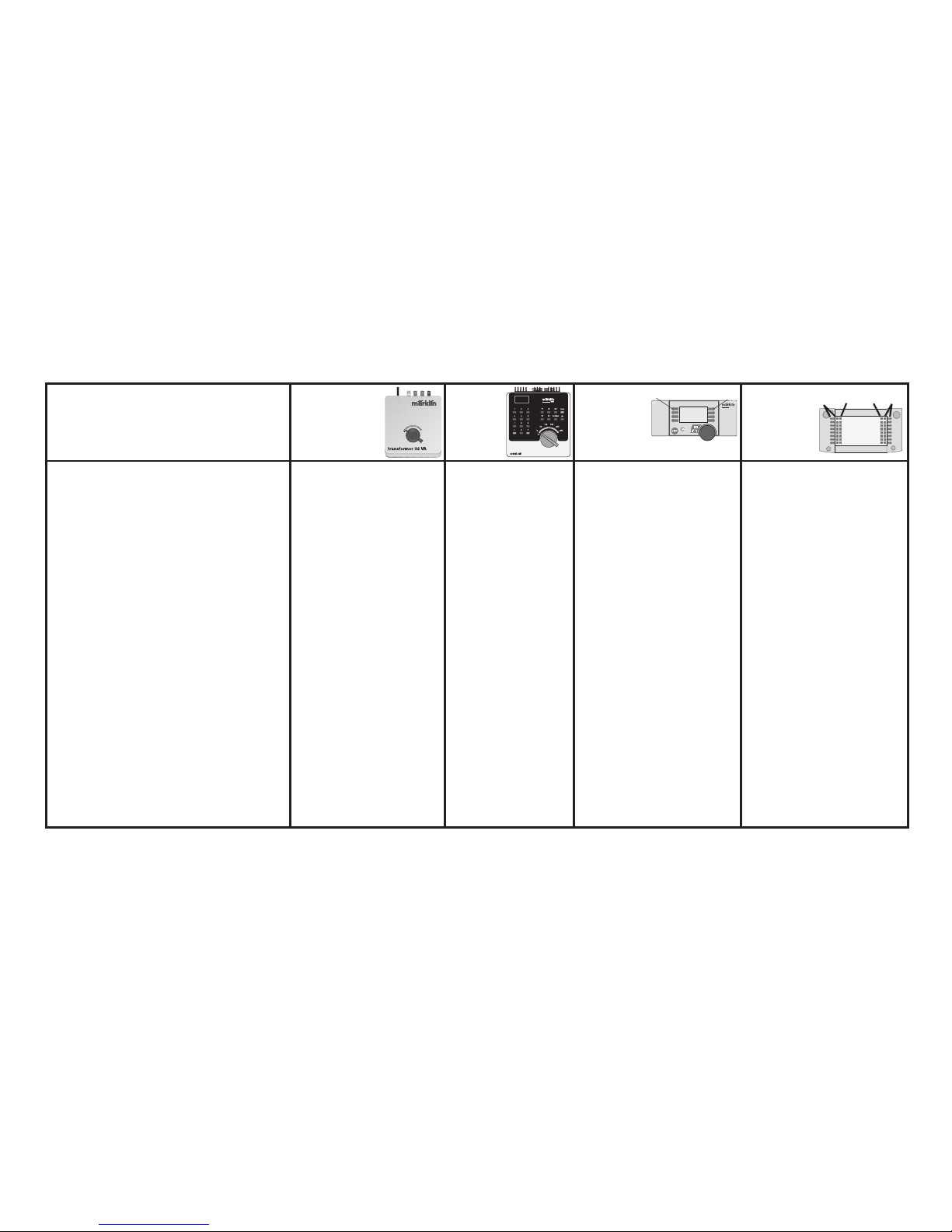

• Mögliche Betriebssysteme:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adressen: 01 – 80
• Adresse ab Werk: 24
• Veränderbare Anfahr-/ Bremsverzögerung (simul-
tan).Veränderbare Höchstgeschwindigkeit.

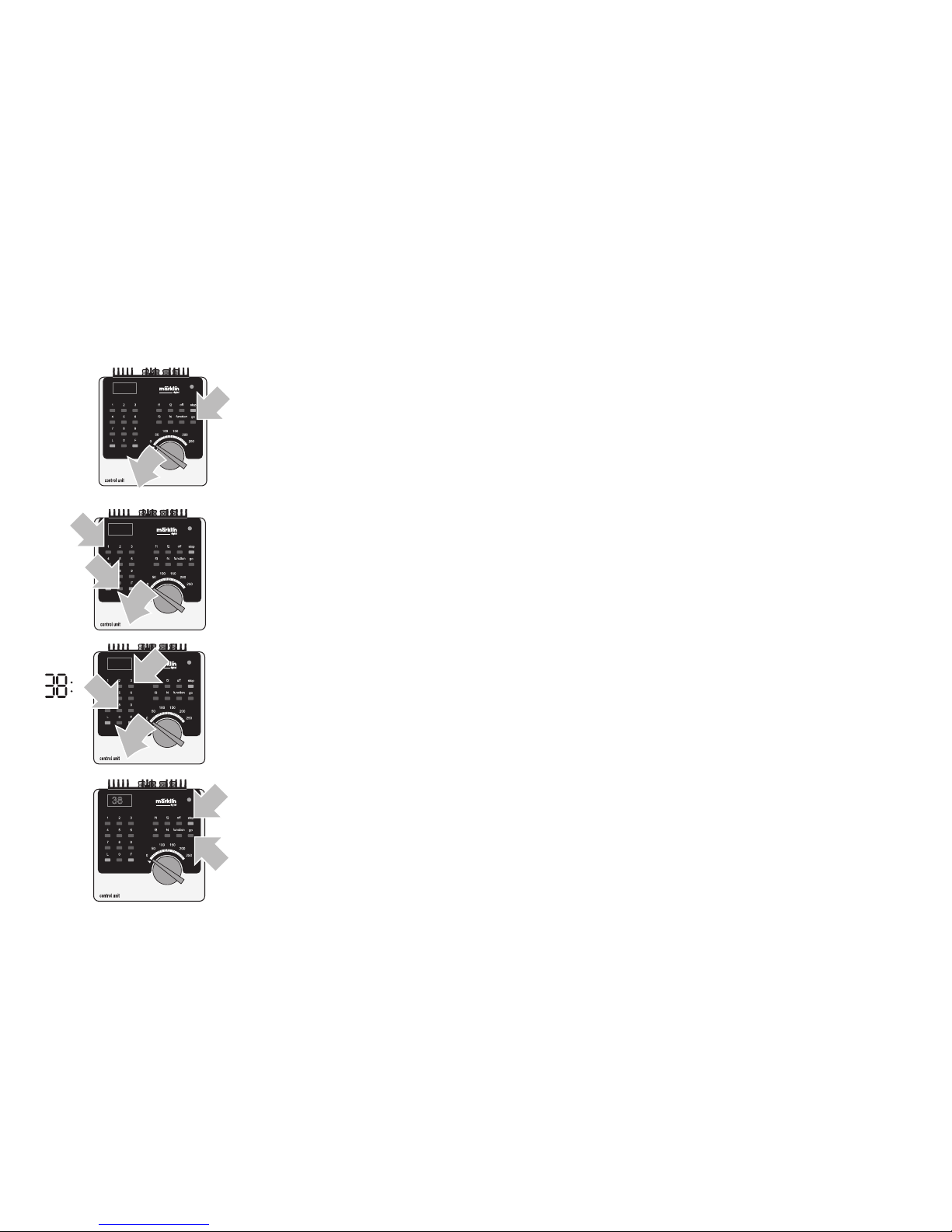

• Einstellen der Lokparameter (Adresse, Anfahr-/
Bremsverzögerung, Höchstgeschwindigkeit): Über
Control Unit, Mobile Station oder Central Station.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
Die bei normalem Betrieb anfallenden Wartungsar-
beiten sind nachfolgend beschrieben. Für Repara-
turen oder Ersatzteile wenden Sie sich bitte an Ihren
Märklin-Fachhändler.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprü-
che sind ausgeschlossen, wenn in Märklin-Produkten nicht von
Märklin freigegebene Fremdteile eingebaut werden und/oder Mär-
klin-Produkte umgebaut werden und die eingebauten Fremdteile
bzw. der Umbau für sodann aufgetretene Mängel und/oder Schä-
den ursächlich war. Die Darlegungs- und Beweislast dafür, dass der
Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-Pro-
dukten für aufgetretene Mängel und/oder Schäden nicht ursächlich
war, trägt die für den Ein- und/oder Umbau verantwortliche Person
und/oder Firma bzw. der Kunde.
Function
• Possible operating systems:
6646/6647 Märklin Transformer, Märklin Delta,
Märklin Digital, Märklin Systems.
• Recognition of the mode of operation: automatic.
• Addresses that can be set: 01 – 80
• Address set at the factory: 24
• Adjustable acceleration/braking delay (simul-
taneous). Adjustable maximum speed.
• Setting the locomotive parameters (address, acce-
leration/braking delay, maximum speed): with the
Control Unit, Mobile Station, Central Station.
• Headlights, changing over with the direction of
travel.
The maintenance work necessary with normal
operation of this locomotive is described below.
Please see your authorized Märklin dealer for repairs
or spare parts.
No warranty or damage claims shall be accepted in those cases
where parts neither manufactured nor approved by Märklin have
been installed in Märklin products or where Märklin products have
been converted in such a way that the non-Märklin parts or the
conversion were causal to the defects and/or damage arising. The
burden of presenting evidence and the burden of proof thereof,
that the installation of non-Märklin parts or the conversion in or
of Märklin products was not causal to the defects and/or damage
arising, is borne by the person and/or company responsible for the
installation and/or conversion, or by the customer.

3
Fonction
• Systèmes d’exploitation possibles:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Détection du mode d’exploitation: automatique.
• Adresses disponibles: 01 – 80
• Adresse encodée en usine: 24
• Temporisation d’accélération et de freinage réglable
(les 2 simultanément). Vitesse maximale réglable.
• Réglage des paramètres de la loco (adresse,
temporisation accélér.-freinage, vitesse maximale):
via Control Unit, Mobile Station ou Central Station.
• Feux de signalisation avec inversion selon sens de
marche.
Les travaux d‘entretien occasionnels à effectuer en
exploitation normale sont décrits plus loin. Pour toute
réparation ou remplacement de pièces, adressez vous
à votre détaillant-spécialiste Märklin.
Tout recours à une garantie commerciale ou contractuelle ou à
une demande de dommages-intérêt est exclu si des pièces non
autorisées par Märklin sont intégrées dans les produits Märklin
et/ou si les produits Märklin sont transformés et que les pièces
d’autres fabricants montées ou la transformation constituent la
cause des défauts et/ou dommages apparus. C’est à la personne
et/ou la société responsable du montage/de la transformation ou
au client qu’incombe la charge de prouver que le montage des
pièces d’autres fabricants sur des produits Märklin ou la transfor-
mation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.
Werking
• Mogelijke bedrijfssystemen:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbare adressen: 01 – 80
• Vanaf de fabriek ingesteld: 24
• Instelbare optrek- / afremvertraging (simultaan).
Instelbare maximumsnelheid.
• Instellen van de locomotiefparameters (adres,
optrek- afremvertraging, maximumsnelheid): d.m.v.
Control Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijke frontseinen.
De in het normale bedrijf voorkomende onderhouds-
werkzaamheden zijn verderop beschreven. Voor
reparatie of onderdelen kunt u zich tot uw Märklin
winkelier wenden.
Elke aanspraak op garantie en schadevergoeding is uitgesloten,
wanneer in Märklin-producten niet door Märklin vrijgegeven vreem-
de onderdelen ingebouwd en/of Märklin-producten omgebouwd
worden en de ingebouwde vreemde onderdelen resp. de ombouw
oorzaak van nadien opgetreden defecten en/of schade was. De
aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van
vreemde onderdelen in Märklin-producten of de ombouw van
Märklin-producten niet de oorzaak van opgetreden defecten en/of
schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en/of firma danwel bij de klant.

4
Función
• Sistemas operativos posibles:
Märklin transformador 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Reconocimiento del sistema: automático.
• Códigos disponibles: 01 – 80
• Código de fábrica: 24
• Arranque y frenado variable (simultáneo). Velocidad
máxima variable.
• Fijar parámetros de la locomotora (código,
arranque y frenado, velocidad máxima): por el Con-
trol Unit, Mobile Station o Central Station.
• Faros frontales dependendientes del sentido de
marcha.
Los trabajos de mantenimiento normales están de-
scritos a continuación. Para reparaciones o recam-
bios contacte con su proveedor Märklin
especializado.
Se excluye todo derecho de garantía, prestación de garantía e
indemnización sobre aquellos productos Märklin en los que se hu-
bieran montado piezas ajenas no autorizadas por Märklin y/o sobre
aquellos productos Märklin que hayan sido modificados cuando la
piezas ajenas montadas o la modificación sean las causas de los
desperfectos y/o daños posteriormente surgidos. La persona y/o
empresa o el cliente responsable del montaje o modificación será
el responsable de probar y alegar que el montaje de piezas ajenas
o la modificación en/de productos Märklin no son las causas de los
desperfectos y/o daños surgidos.
Funzionamento
• Possibili sistemi di funzionamento:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Riconoscimento del tipo di funzionamento:
automatico
• Indirizzi impostabili: 01 – 80
• Indirizzo di fabbrica: 24
• Ritardo di avviamento/frenatura modificabile (simul-
taneamente). Velocità massima modificabile.
• Regolazione dei parametri della locomotiva (indiriz-
zo, ritardo di avviamento/frenatura, velocità mas-
sima): tramite Control Unit, Mobile Station oppure
Central Station.
• Illuminazione di testa dipendente dalla direzione di
marcia.
Le operazioni di manutenzione che si verificano nel
normale funzionamento sono descritte nel seguito.
Per riparazioni o parti di ricambio Vi preghiamo di
rivolgerVi al Vostro rivenditore specialista Märklin.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimento
danni in caso di montaggio sui prodotti Märklin di componenti non
espressamente approvati dalla ditta. Märklin altresì non risponde in
caso di modifiche al prodotto, qualora i difetti e i danni riscontrati
sullo stesso siano stati causati da modifiche non autorizzate o dal
montaggio di componente esterni da lei non approvati. L‘onere
della prova che i componenti montati e le modifiche apportate
non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona/ ditta che ha effettuato il montaggio di com-
ponenti estranei o che ha apportato modifiche non autorizzate.

5
Funktion
• Möjliga driftsystem: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Driftsättet igenkänns automatiskt.
• Inställbara adresser: 01 – 80
• Adress från tillverkaren: 24
• Acceleration/ bromsfördröjning (simultant) kan
ändras. Toppfart kan ändras.
• Inställning av lokparametrar (Adress, acceleration/
bromsfördröjning, toppfart): Via Control Unit,
Mobile Station eller Central Station.
• Körriktningsberoende frontbelysning.
Underhållsarbeten som uppstår vid normal använd-
ning beskrivs som följer. Kontakta din Märklinfack-
handlare för reparationer och reservdelar.
Varje form av anspråk på garanti och skadestånd är utesluten
om delar används i Märklin-produkter som inte har godkänts av
Märklin och/eller om Märklin-produkter har modifierats och de
inbyggda främmande delarna resp. modifieringen var upphov till de
därefter uppträdande felen och/eller skadorna. Bevisbördan för att
inbyggnaden av främmande delar i eller ombyggnaden av Märklin-
produkter inte är upphovet till de uppträdande felen och/eller ska-
dorna, bär den person och/eller företag resp. kund som är ansvarig
för in- och/eller ombyggnaden.
Funktion
• Mulige driftssystemer: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Registrering af driftsarten: automatisk.
• Indstillelige adresser: 01 – 80
• Adresse ab fabrik: 24
• Indstillelig opstarts-/bremseforsinkelse (simultan).
Indstillelig maksimalhastighed.
• Indstilling af lokomotivparametrene (adresse, op-
starts-/ bremseforsinkelse, maksimalhastighed): Via
Control Unit, Mobile Station eller Central Station.
• Køreretningsafhængig frontbelysning.
Vedligeholdelsesarbejder ved normal drift er beskre-
vet i det efterfølgende. For reparation eller reservedele
bedes De henvende Dem til Deres Märklinforhandler.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er
udelukket, hvis der indbygges fremmeddele i Märklinprodukter,
der ikke er frigivet dertil af Märklin og/eller hvis Märklinprodukter
bygges om og de indbyggede fremmeddele hhv. ombygningen var
årsag til sådanne opståede mangler og/eller skader. Det påhviler
kunden hhv. den person og/eller det firma, der er ansvarlig for
ind- og/eller ombygningen, at påvise hhv. bevise, at indbygningen
af fremmeddele i, eller ombygningen af Märklinprodukter ikke var
årsag til opståede mangler og/eller skader.

6
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Be-
triebssystem (Märklin Wechselstrom-Transformator
6647, Märklin Delta, Märklin Digital oder Märklin
Systems) eingesetzt werden.
• Die Lok darf nur aus einer Leistungsquelle gleich-
zeitig versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in
der Gebrauchsanleitung zu Ihrem Betriebssystem.
Safety Warnings
• This locomotive is to be used only with an ope-
rating system designed for it (Märklin 6646/6647
AC trans-former, Märklin Delta, Märklin Digital or
Märklin Systems).
• This locomotive must never be supplied with power
from more than one transformer.
• Pay close attention to the safety warnings in the
instructions for your operating system.
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec
un système d’exploitation adéquat (Märklin courant
alternatif - transformateur 6647, Märklin Delta,
Märklin Digital ou Märklin Systems).
• La locomotive ne peut être alimentée en courant
que par une seule source de courant.
• Veuillez impérativement respecter les remarques
sur la sécurité décrites dans le mode d’emploi en
ce qui concerne le système d’exploitation.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd
bedrjfssysteem (Märklin wisselstroom transforma-
tor 6647, Märklin Delta, Märklin digitaal of Märklin
Systems) gebruikt worden.
• De loc mag niet vanuit meer dan één stroomvoorzi-
ening gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in
de gebruiksaanwijzing van uw bedrijfssysteem.

7
Aviso de seguridad
• La locomotora solamente debe funcionar en un
sistema de corriente propio (Märklin corriente alter-
na – transformador 6647 – Märklin Delta – Märklin
Digital o Märklin Systems).
• La locomotora no deberá recibir corriente eléctrica
mas que de un solo punto de abasto.
• Observe bajo todos los conceptos, las medidas
de seguridad indicadas en las instrucciones de su
sistema de funcionamiento.
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett drift-
system (Märklin Växelström-transformator 6647,
Märklin Delta, Märklin Digital eller Märklin Systems).
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvis-
ningen som hör till respektive driftsystemet.
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem
(Märklin vekselstrøm-transformator 6647, Märklin
Delta, Märklin Digital eller Märklin Systems), der er
beregnet dertil.
• Lokomotivet må ikke forsynes fra mere end én
strømkilde ad gangen.
• Vær under alle omstændigheder opmærksom på de
vink om sikkerhed, som findes i brugsanvisningen
for Deres driftssystem.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto con
un sistema di funzionamento adeguato per questa
(trasformatore per corrente alternata
Märklin 6647, Märklin Delta, Märklin Digital oppure
Märklin Systems).
• La locomotiva non deve venire alimentata nello
stesso tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle
avvertenze di sicurezza nelle istruzioni di impiego
per il Vostro sistema di funzionamento.

8
1) = Intensität abhängig von der Fahrspannung / Intensity varies according to track voltage / Intensité dépendant de la tension présente
sur la voie / Intensiteit afhankelijk van de rijspanning / Intensidad depende de la tensión en la vía / Intensità dipendente dalla tensione
di trazione / Intensitet beror på körspänning / Intensitet afhængig af kørespændingen.
6647 6021 60652 60212
Stirnbeleuchtung
fahrtrichtungsabhängig
Headlights
Direction-dependent
Eclairage des feux de signali-
sation avec inversion selon
sens de marche
Frontverlichting
rijrichtingafhankelijk
Faros frontales dependientes
del sentido de marcha
Illuminazione di testa dipenden-
te dalla direzione di marcia
Frontbelysning
körriktningsberoende
Frontbelysning afhængig af
køreretning
Dauernd ein 1)
Always on 1)
Activé en
permanence 1)
Continu aan 1)
Siempre encendi-
do 1)
Accesa in
permanenza 1)
Permanent till 1)
Konstant tændt 1)
function/off
Licht-Taste
Headlight Button
Touche éclairage
Verlichtingstoets
Tecla alumbrado
Tasto luci
Ljustangent
Belysningstast
f0
Schaltbare Funktionen / Controllable Functions / Fonctions commutables / Schakelbare functies
Funciones posibles / Funzioni commutabili / Kopplingsbara funktioner / Styrbare funktioner
STOP mobile station
systems
15
central
station
60212
f0 f0f8
f8

9
6647 6021 60652 60212
Rangiergang (nur ABV)
Low speed Switching Range
(only ABV)
Mode manœuvre (uniquement ABV).
Rangeerstand (alleen ABV)
Marcha maniobras (ABV)
Andatura da manovra (solo ABV)
Rangergång (andast ABV)
Rangergear (kun ABV)
— f4
Taste bei Symbol
Button next to
symbol
Touche à côté symbole
Toets naast symbol
Tecla al lado del simbolo
Tasto vicino al simbolo
Tangent bredvid symbol
Tast ved siden af symbol
f4
Schaltbare Funktionen / Controllable Functions / Fonctions commutables / Schakelbare functies
Funciones posibles / Funzioni commutabili / Kopplingsbara funktioner / Styrbare funktioner
STOP mobile station
systems
15
central
station
60212
f0 f0f8
f8

10
Parameter • Parameter • Paramètre • Parameter •
Parámetro • Parametro • Parameter • Parameter
Wert • Value • Valeur
• Waarde • Valor •
Valore • Värde •
Værdi
Register • Register •
Registre • Register •
Registro • Registro •
Register • Register
Adresse • Address • Adresse • Adres • Código • Indrizzo •
Adress • Adresse 01 - 8001
Anfahr-/ Bremsverzögerung • Acceleration/ Braking Delay •
Temoprisation accélération freinage • Optrek- afrem-
vertraging • Regulación arranque y frenado • Ritardo di
avviamento/ frenatura • Acceleration/ bromsfördröjning •
Opstart-/ bremseforsinkelse
01 - 3103
Höchstgeschwindigkeit • Maximum speed •
Vitesse maximale • Maximumsneilheid • Velocidad máxima •
Velocità massima • Toppfart • Maksimalhastighed 01 - 6305
Rückstellen auf Serienwerte • Reset to series value •
Remettre aux valeurs de série • Terugzetten naar
serie-instellingen • Restablecer los valores de serie •
Pipristinare sui valori di serie • Återställa till standardvärden •
Tibagestil til serieværdien
0808

11
Control Unit: Parameter einstellen • Control Unit: Setting Parameters • Control Unit: Réglage des
paramètres • Control Unit: parameter instellen • Control Unit: Establecer los parámetros •
Control Unit: Impostazione dei parametri • Control Unit: Ställ in parametrar • Control Unit:
Indstilling af parametre
1. Aufbau • Setup • Montage • Opbouw • Dessarolo •
Installazione • Monterring • Opbygning
2. a: Control Unit einschalten. b: Stop-Taste drücken.
a: Turn the Control Unit on. b: Press the „Stop“-button.
a: Brancher Control Unit.
b: Presser touche Stop.
a: Control Unit inschakelen.
b: Stoptoets indrukken.
a: Conectar la Control Unit.
b: Pulsar la tecia Stop
a: Accendere la Control Unit.
b: Premere il tasto Stop
a: Koppla in Control Unit.
b: Tryck tangent „Stop“
a: Tænd Control Unit.
b: Tryk på Stop-tasten
6002
60052
1
2
3. Adresse „80“ eingeben
Enter the address „80“
Introduire adresse „80“
Adres „80“ invoeren
Introducir el código „80“
Introdurre l‘indirizzo „80“
Mata in adress „80“
Indtast adresse „80“
1
2
80

12
4. Gleichzeitig: Umschaltbefehl + „Go“- Taste
At the same time: Command for reversing + „Go“-button
Simultanément: Ordre dínversion + touche „Go“
Gelijktijdig: Omschakelcommando + „Go“-toets
Simultáneamente: Cambio de sentido + pulsar la tecla „Go“
Nello stesso tempo: Comando di commutazione + taste „Go“
Samtidigt: Omkopplingskommando + „Go“-tangent
Samtidig: Omskiftningskommando + „Go“-tast
5. a: Passende Registernummer (=> S. 10) eingeben. b: Umschaltbefehl.
a: Enter an approbriate register number (=> Pg. 10). b: Command for reversing.
a: Introduire numéro des registre adéquat (=> page 10). b: Ordre d‘ínversion.
a: Juiste registernummer (=> pag. 10 invoeren. b: Omschakelcommando
a: Introducir el n° de registro apropiado (=> S. 10). b: Cambiar de sentido.
a: Introdurre il corrispondente numero di registro (=> pag. 10). b: Comando di commutazione
a: Mata in passande registernummer (=> sid. 10). b: Omkopplingskommando
a: Indtast det passende registernummer (=> S. 10). b: Omskiftningskommando
6. a: Neuen Wert eingeben (=> S. 10). b: Umschaltbefehl.
a: Enter a new value (=> Pg. 10). b: Command for reversing.
a: Introduire nouvelle valeur (=> page 10). b: Ordre d‘ínversion.
a: Nieuwe waarde (=> pag. 10). b: Omschakelcommando
a: Introducir el nuovo valore (=> S. 10). b: Cambiar de sentido.
a: Inserire un nuovo valore (=> pag. 10). b: Comando di commutazione
a: Mata in nytt värde (=> sid. 10). b: Omkopplingskommando
a: Indtast den nye værdi (=> S. 10). b: Omskiftningskommando
7. a: „Stop“-Taste. b: „Go“-Taste
a: „Stop“-button. b: „Go“-button
a: Touche „Stop“. b: Touche „Go“
a: „Stop“-toets. b: „Go“-toets
a: Tecia „Stop“. b: Tecia „Go“
a: Tasto „Stop“. b: Tasto „Go“
a: „Stop“-tangent. b: „Go“-tangent
a: „Stop“-tasten. b: „Go“-tasten
1
80
1
2
1
01
3
1
2
38
3
1
2
38

13
Lokparameter mit der Mobile Station
programmieren.
1. Nur die zu ändernde Lok darf von der Mobile Stati-
on versorgt werden.
2. Lok aus der Datenbank in die Lokliste übernehmen.
3. Zum Untermenü „LOKÄNDERN“ wechseln
4. Zum Untermenü „Adresse“, „ACC“1) oder „VMAX“
wechseln.
5. Neuen Wert einstellen und übernehmen.
Beachten Sie die Hinweise in der Anleitung zur Mobile
Station.
Programmation des paramètres de la
locomotive avec la Mobile Station.
1. Seule la locomotive à modifier peut être alimentée
par la Mobile Station.
2. Transcrire hors de la banque de données dans la
liste de locos la locomotive.
3. Passer dans le sous-menu “MODIF LOC”.
4. Allez au sous-menu „ADRESSE“, „ACC“1) ou
„VMAX“.
5. Entrez la nouvelle valeur et acceptez.
Respectez les remarques mentionnées dans
l’instruction accompagnant la Mobile Station.
1) = Die Anfahr- und Bremsverzögerung wird gleichzeitig im Untermenü „ACC“ verändert. • The acceleration and braking delay is changed
simultaneously in the submenu “ACC”. • Les temporisations d’accélération et de freinage se règlent simultanément dans le sou-menu
„ACC“ • De optrek- en afremvertraging wordt gelijktijdig in het nevenmenu ”OPTREKKEN” gewijzigd.
Programming Locomotive Parameters
with the Mobile Station.
1. Only the locomotive to be changed maybe present
on the track powered by the Mobile Station.
2. Take the locomotive from the database to the
locomotive list.
3. Go to the submenu “EDIT LOC”.
4. Change to the submenu “ADDRESS”, “ACC”1) or
“VMAX”.
5. Enter the new value and accept it into the system.
Please note the information in the instructions for the
Mobile Station.
Locparameter programmeren met het
Mobile Station.
1. Alleen de te wijzigen locomotief mag door het Mo-
bile Station van stroom worden voorzien.
2. Loc vanuit de databank in de loclijst overnemen.
3. Ga naar het nevenmenu “WYZIG LOC”.
4. Ga naar het nevenmenu ”ADRES”, ”OPTREK-
KEN”1) of ”MAX.SNELH.”.
5.Nieuwe waarde invoeren en overnemen.
Lees ook de opmerkingen in de gebruiksaanwijzing
van het Mobile Station.

14
Programación de los parámetros con la
Mobile Station.
1.La Mobile Station debe abastecer solamente la
locomotora que se vaya a modificar.
2. Pasar el código del banco de datos a la lista de
locomotoras.
3. Pasar al sub-menú “EDIT LOC”.
4. Pasar al menú subsidiario “ADDRESS”, “ACC”1) o
“VMAX”.
5. Introducir el nuevo código y memorizar.
Observe las indicaciones en las instrucciones de la
Mobile Station.
1) = El arranque y el frenado progresivo se modifican simultáneamente en el sub-menu “ACC”. • Il ritardo di avviamento e frenatura viene
modificato allo stesso tempo nel sotto-menù „ACC“. • Accelerations- och bromsfördröjning ändras samtidigt i undermenyn „ACC“. •
Opstart- og bremseforsinkelse ændres samtidigt i undermenuen „ACC“.
Programmera lokparametrarna
med Mobile Station.
1. Endast det lok som skall ändras får vara inkopplat
och styras av Mobile Station.
2. Hämta lok från databanken till loklistan.
3. Växla till undermenyn „EDIT LOC”.
4. Växla till undermenyn ADDRESS“, „ACC“1) eller
„VMAX“.
5. Mata in nytt värde och acceptera.
Glöm ej: Se även i anvisningarna i bruksanvisningen
för Mobile Station!
Programmazione dei parametri della
locomotiva con la Mobile Station.
1. Soltanto la locomotiva da modificare deve venire
alimentata dalla Mobile Station.
2.Trasferire la locomotiva dalla banca dati nell’elenco
locomotive.
3. Commutare al sottomenù „EDIT LOC“.
4. Commutare ai sottomenù ADDRESS“, „ACC“1) oppure
„VMAX“.
5. Introdurre il nuovo valore e accettarlo.
Prestate attenzione alle avvertenze nelle istruzioni della
Mobile Station.
Programmering af lokomotivparametre
med Mobile Station.
1. Kun det lokomotiv, som skal ændres, må forsynes
af Mobile Station.
2. Overfør lokomotiv fra databasen til lokomotivlisten.
3. Skift til undermenu „EDIT LOC“.
4. Skift til undermenuen ADDRESS“, „ACC“1) eller
„VMAX“.
5.Indtast den nye værdi og overtag den.
Lagttag henvisningerne i vejledningen til Mobile
Station.

15
Lokomotiv-Gehäuse abnehmen
Removing the locomotive body
Enlever la caisse de la locomotive
Locomotiefkap verwijderen
Retirar la carcasa de la locomotora
Smontaggio della sovrastruttura della locomotiva
Tag av lokkåpan
Aftag lokomotivets overdel
1.
2.
Kupplung tauschen
Changing couplers
Remplacer les attelages
Koppeling verwisselen
Cambiar el enganche
Sostiure il gancio
Kopplet bytes ut
Kobling ombyttes
701 630

16
Schmierung nach etwa 40 Betriebsstunden
Lubrication after approximately 40 hours of operation
Graissage après environ 40 heures de marche
Smering na ca. 40 bedrijfsuren
Engrase a las 40 horas de funcionamiento
Lubrificazione dopo circa 40 ore di funzionamento
Smörjning efter ca. 40 driftstimmar
Smøring efter ca. 40 driftstimer
TRIX 66626

17
Haftreifen auswechseln
Changing traction tires
Changer les bandages d’adhérence
Antislipbanden vervangen
Cambio de los aros de adherencia
Sostituzione delle cerchiature di aderenza
Slirskydd byts
Friktionsringe udskiftes
7153
Schleifer auswechseln
Changing the pickup shoe
Changer le frotteur
Vervangen van het sleepcontact
Cambio del patín toma-corriente
Sostituzione del pattino
Byt släpsko
Udskiftning af slæbesko
206 370
2 mm

18
10
6
7
7
6
8
8
9
10
10
11
12
12
13
13
14
14
15
16
19
17
17
18
20
20
21
22
23
24
26
25
26
25
24
10
5
4
4
4
4
3
22
2
2
2
1
2
4
3

19
1 Lok-Aufbau komplett 101 405
2 Sortiment Dachaurüstung 612 131
3 Griffstangen 231 484
4 Glasteile 231 485
5 Linsenschraube 785 070
Lokunterteil
6 Pufferbohle 410 126
7 Puffer 410 135
8 Beleuchtungseinheit 610 762
9 Decoder 610 761
10 Linsenschraube 786 750
11 Motor mit Schwungmasse und Gelenken 408 905
12 Kardanwelle 408 929
13 Schneckenwelle 229 277
14 Halteklammer 408 924
15 Getriebegehäuse vorne 408 909
16 Getriebegehäuse hinten 408 927
17 Treibradsatz 408 916
18 Treibradsatz mit Haftreifen 408 926
19 Treibradsatz mit Haftreifen 408 935
20 Haftreifen 7 153
21 Drehgestellblende vorne 410 132
22 Drehgestellblende hinten 410 133
23 Schleifer 206 370
24 Kupplungsschacht 408 947
25 Kupplung 7 203
26 Schienenräumer 410 137

Gebr. Märklin & Cie. GmbH
Postfach 8 60
D-73008 Göppingen
www.maerklin.com
Änderungen vorbehalten
© by Gebr. Märklin & Cie. GmbH
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including
interference that may cause undesired operation.
102038/0306/SmEf
