Midea Italia S.r.l. a socio unico
Viale Luigi Bodio 29/37
20158 Milano Italia
midea.com/it
NY2311-20ME
MANUALE D’USO
RISCALDATORE A OLIO
MODELLO:
Questo prodotto è adatto solo per spazi adeguatamente isolati o per un uso occasionale.

1. Attenzione: per evitare il surriscaldamento, non
coprire il riscaldatore.
2. Se il cavo di alimentazione è danneggiato, deve essere sosti-
tuito dal produttore o dal rivenditore o da una persona altret-
tanto qualificata al fine di evitare qualsiasi pericolo.
3. Questo apparecchio può essere usato da bambini di età pari o
superiore a 8 anni e da persone con ridotte capacità fisiche,
sensoriali o mentali o con mancanza di esperienza e conos-
cenza, se sono supervisionati o hanno ricevuto istruzioni
sull'uso dell'apparecchio in modo sicuro e comprendono i
pericoli connessi.
I bambini non devono giocare con l'apparecchio. La pulizia e la
manutenzione dell'utente non devono essere effettuate da
bambini senza supervisione.
4. Il riscaldatore non deve essere collocato direttamente sotto
una presa di corrente.
5. Non utilizzare questo riscaldatore nelle immediate vicinanze di
un bagno, una doccia o una piscina.
6. I bambini di età inferiore ai 3 anni devono essere tenuti lontani,
a meno che non siano costantemente sorvegliati.
I bambini di età compresa tra i 3 e gli 8 anni possono accendere
e spegnere l'apparecchio solo se questo è stato collocato o
installato nella posizione di funzionamento normale prevista e
se sono stati sorvegliati o istruiti sull'uso dell'apparecchio in
modo sicuro e hanno compreso i pericoli connessi. I bambini di
età compresa tra 3 anni e meno di 8 anni non devono collegare,
regolare e pulire l'apparecchio o eseguire la manutenzione.
ISTRUZIONI DI SICUREZZA
1

7. ATTENZIONE — alcuni componenti di
questo prodotto possono surriscaldarsi e cau-
sare ustioni. Prestare particolare attenzione in
presenza di bambini e persone vulnerabili.
8. Questo riscaldatore è riempito con una quantità precisa di olio
particolare. Le riparazioni che richiedono l'apertura del conteni-
tore dell'olio devono essere effettuate solo dal produttore o dal
rivenditore che deve essere contattato in caso di perdita di olio.
In caso di rottamazione del riscaldatore, seguire le norme
relative allo smaltimento dell'olio.
9. Smaltimento corretto del prodotto
Questo marchio indica che questo prodotto non deve essere
smaltito insieme ad altri rifiuti domestici in tutta l'UE. Per
evitare eventuali danni all'ambiente o alla salute umana
derivanti da uno smaltimento incontrollato dei rifiuti, riciclarlo
responsabilmente per promuovere il riutilizzo sostenibile delle
risorse materiali. Per restituire il dispositivo usato, avvalersi dei
sistemi di restituzione e raccolta o contattare il rivenditore dove
il prodotto è stato acquistato. Questi possono ritirare il prodotto
per un riciclaggio sicuro dal punto di vista ambientale.
10. Questo riscaldatore non può garantire un controllo accurato
della temperatura dell'ambiente e pertanto non può essere
utilizzato come dispositivo di isolamento per l'ambiente di
stoccaggio, oggetti, animali e piante.
2

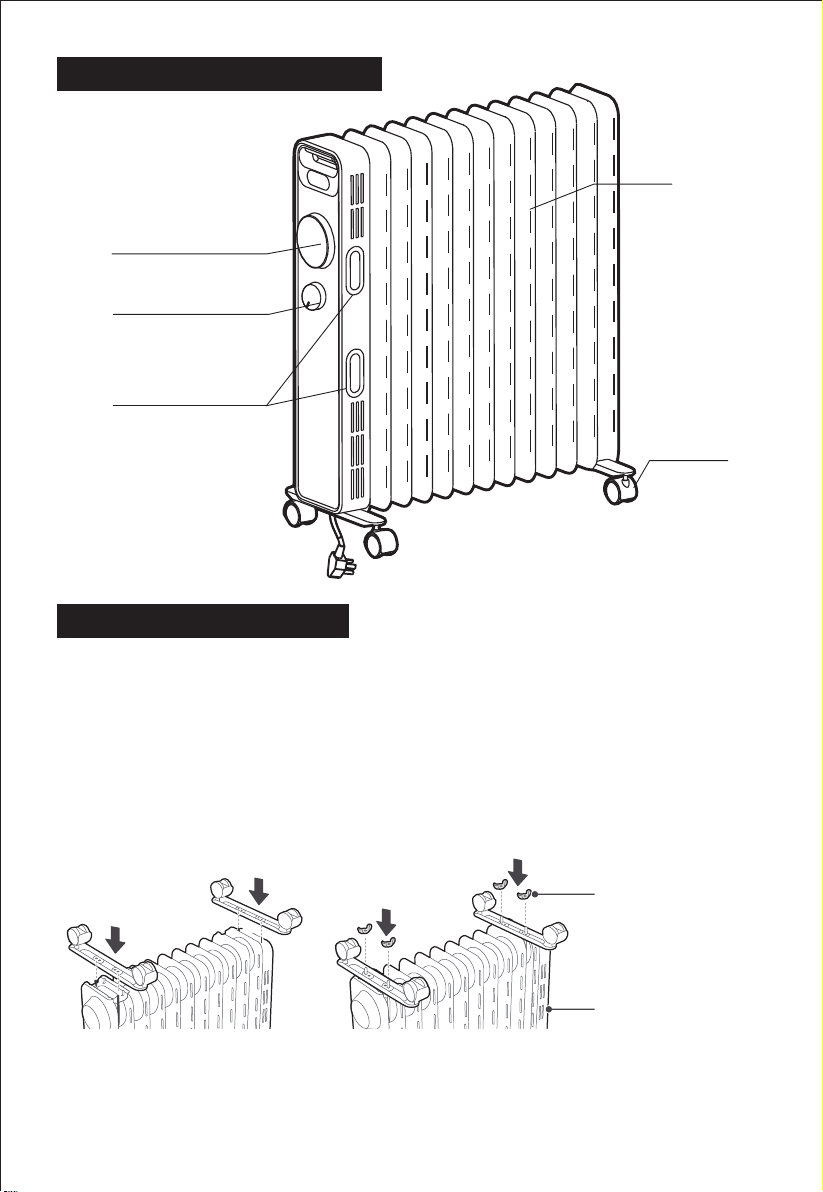

FIGURA DEI COMPONENTI
Gruppo di
rotelle
Aletta
Uso del radiatore a olio
Dadi a farfalla
Pannello di controllo
Figura 1 Figura 2
Manopola dell'interrut-
tore di alimentazione
Manopola del
termostato
Avvolgimento del cavo
1. Capovolgere il riscaldatore.
2. Come mostrato nella figura 1, allineare il foro di montaggio di un set di
rotelle e installarlo sulla vite della piastra del cuscinetto della rotella all'es-
tremità dell'aletta del radiatore e allineare l'altro gruppo di rotelle alle viti
montate sul fondo del pannello di controllo.
3. Come mostrato nella figura 2, due set di rotelle sono serrati con quattro
dadi a farfalla. Installare saldamente e poi rimettere il riscaldatore in
posizione (basta mettere le ruote a terra.
3

ISTRUZIONI PER L'USO
[Ispezione prima dell'avvio]
1. Il cavo di alimentazione non deve essere danneggiato o rotto.
2. Verificare che la corrente nominale della presa di corrente sia conforme ai requisiti
della tabella precedente e che sia dotata di un dispositivo di messa a terra di
sicurezza prima dell'uso; in caso contrario, sostituire la presa.
[Avvio e selezione della potenza]
1. Avvio
Collegare l'alimentazione, ruotare in senso orario la manopola del termostato fino
alla posizione del segno "+", quindi accendere l'interruttore di alimentazione. A
questo punto il riscaldatore inizia a funzionare.
2. Selezione della potenza
In circostanze normali, utilizzare la massima potenza "III" per un riscaldamento
rapido. Se la temperatura della stanza raggiunge una temperatura adeguata,
scegliere una potenza inferiore "II" o "I" per ridurre il consumo di energia in modo da
evitare che la stanza si surriscaldi.
[Nota]
Per utilizzare la macchina per la prima volta o per reinserire la presa, prestare
attenzione a controllare che la spina e la presa siano ben inserite.
<Metodo d'ispezione>
Inserire la spina nella presa e iniziare a usare il prodotto; dopo circa mezz'ora,
spegnere ed estrarre la spina. Controllare se i perni della spina sono caldi, in tal
caso sostituire la presa (più di circa 50 °C) per evitare di bruciare la spina o addirittu-
ra causare un incendio causato dal surriscaldamento della presa a causa di un
errato contatto.
[Regolazione della temperatura]
Durante l'uso, se si ritiene necessario abbassare la temperatura ambiente perché è
troppo elevata, è possibile utilizzare le seguenti modalità di regolazione:
1. Ruotare l'interruttore di alimentazione su "II" o "I".
2. Ruotare in senso antiorario la manopola del termostato di un certo angolo, che
indica che la temperatura impostata è più bassa quando l'indicazione della
temperatura è più vicina alla posizione " - ".
[Arresto]
Ruotare l'interruttore di alimentazione sul punto di indicazione "0" e poi estrarre la
spina di alimentazione.
[Spostamento del riscaldatore]
Per spostare il riscaldatore, spegnerlo prima ed estrarre la spina di alimentazione,
quindi spingere il corpo per far scorrere le quattro rotelle sotto il corpo.
4

PULIZIA E MANUTENZIONE
1. Il riscaldatore elettrico deve essere pulito regolarmente per
eliminare la polvere sulla superficie delle flange. Poiché
questo può influenzare l'efficienza di irradiazione.
2. Scollegare l'alimentazione elettrica e lasciare raffreddare il
radiatore, pulire la polvere con un panno morbido e umido.
Non usare detergenti o sostanze abrasive.
3. Non raschiare le superfici delle flange con strumenti duri e
affilati, per evitare che si arrugginiscano a causa del deterio-
ramento dello strato di vernice.
5

Midea Italia S.r.l. a socio unico
Viale Luigi Bodio 29/37
20158 Milano Italia
midea.com/it
ID modello: NY2311-20ME
Articolo
Produzione di calore
Produzione di calore
nominale
Tipo di ingresso del calore, solo per termoventilatori di
ambiente locali ad accumulo elettrici (selezionare uno)
controllo manuale della carica termica,
con termostato integrato
[no]
[no]
[no]
[no]
[no]
[no]
[Sì]
[no]
[no]
[no]
[no]
[no]
[no]
[no]
[no]
[no]
controllo manuale della carica termica con
feedback sulla temperatura ambiente e/o
esterna
controllo elettronico della carica termica con
feedback sulla temperatura della stanza e/o
esterna
produzione di calore a stadio singolo e
nessun controllo della temperatura ambiente
Due o più fasi manuali, nessun controllo
della temperatura ambiente
con termostato meccanico per il controllo
della temperatura ambiente
con controllo elettronico della temperatura
ambiente
controllo elettronico della temperatura
ambiente più timer diurno
controllo elettronico della temperatura
ambiente più timer settimanale
controllo della temperatura ambiente, con
rilevamento presenza
controllo della temperatura ambiente, con
rilevamento di finestre aperte
Altre opzioni di controllo (è possibile effettuare più selezioni)
con opzione di controllo della distanza
con controllo di avvio adattivo
con limitazione dell'orario di funzionamento
con sensore lampadina spenta
Uscita di calore assistita del ventilatore
Tipo di uscita di calore/controllo della temperatura
ambiente (selezionarne uno)
Pnom
Pmin
Pmax,c
e/max
e/min
e/SB
1,0
0,9
1,0
0,000
0,000
0,000
kW
kW
kW
kW
kW
kW
Produzione di calore
minima (indicativa)
Produzione di
calore continua
massima
Alla produzione di
calore nominale
Alla produzione di
calore minima
In modalità
standby
Dati di contatto:
Consumo ausiliario di elettricità
Simbolo Valore Unità Articolo Unità
6

OWNER’S MANUAL
OIL FILLED HEATER
Midea Italia S.r.l. a socio unico
Viale Luigi Bodio 29/37
20158 Milano Italia
midea.com/it
NY2311-20ME
MODEL:

SAFETY INSTRUCTION
1. Warning: In order to avoid overheating, do not cover the
heater.
2. If the supply cord is damaged, it must be replaced by the manufacturer
or its service agent or a similarly qualified person in order to avoid a
hazard.
3. This appliance can be used by children aged from 8 years and above
and persons with reduced physical, sensory or mental capabilities or
lack of experience and knowledge if they have been given supervision
or instruction concerning use of the appliance in a safe way and
understand the hazards involved. Children shall not play with the
appliance. Cleaning and user maintenance shall not be made by
children without supervision.
4. The heater must not be located immediately below a socket-outlet.
5. Do not use this heater in the immediate surroundings of a bath, a
shower or a swimming pool.
6. Children of less than 3 years should be kept away unless continuously
supervised.
Children aged from 3 years and less than 8 years shall only switch
on/off the appliance provided that it has been placed or installed in its
intended normal operating position and they have been given supervi-
sion or instruction concerning use of the appliance in a safe way and
understand the hazards involved. Children aged from 3 years and
less than 8 years shall not plug in, regulate and clean the appliance or
perform user maintenance.
1

7. CAUTION — Some parts of this product can
become very hot and cause burns. Particular atten-
tion has to be given where children and vulnerable
people are present.
8. This heater is filled with a precise quantity of special oil. Repairs
requiring opening of oil-container are only to be made by the manu-
facturer or his service agent who should be contacted if there is an oil
leak. When scrapping the heater, follow the regulations concerning
the disposal of oil.
9. Correct Disposal of this product
This marking indicates that this product should not be disposed with
other household wastes throughout the EU. To prevent possible harm to
the environment or human health from uncontrolled waste disposal,
recycle it responsibly to promote the sustainable reuse of material
resources. To return your used device, please use the return and collec-
tion systems or contact the retailer where the product was purchased.
They can take this product for environmental safe recycling.
10. This heater cannot achieve accurate temperature control of the enviroment,
and thus cannot be used as insulation device for storage environment,
items, animals and plants.
2

PART FIGURE
Caster assembly
Thermostat Knob
Power Switch Knob
Cord wrap
Fin
Use of oil filled radiator
butterfly nuts
control box
figure 1 figure 2
1,Turn the heater upside down.
2. As shown in figure 1, align the mounting hole of a set of caster assembly and install
it on the screw of the caster pad plate at the end of the radiator fin, and The other
caster assembly is aligned to the screws mounted at the bottom of the control box.
3,As shown in figure 2, two sets of caster components are tightened with four butterfly
nuts. Install solid and then put the heater in place-just put the wheels on the ground.
3

OPERATING INSTRUCTION
[Inspection before start]
1.The power cord shall not be damaged or fractured.
2.Please verify the rated current of the power socket is in line with the requirements
in the table above and is equipped with a safety grounding device before use;
otherwise, replace the socket.
[Start and power selection]
1.Start
Plug in the power, clockwise turn the thermostat knob to the "+" mark position, then
turn on the power switch, the heater starts to work.
2.Power selection
Under normal circumstances, please use the maximum power "III" gear for rapid
heating. If the room temperature reaches a suitable temperature, please choose a
lower power "II" or "I" gear to reduce energy consumption so as to prevent the
room becoming overheated.
[Note]
To use the machine for the first time or to re-insert the socket, please pay attention
to check whether the plug and the socket are fitted well.
<Inspection method>
Insert the power plug into the socket and start for use; after about half an hour, turn
off and pull out the plug. Check whether the plug pins are hot; replace the socket if
so (more than about 50 °C) to avoid burning the plug or even causing a fire caused
by overheating of the socket due to poor contact.
[Temperature adjustment]
During use, if you feel it is necessary to lower the room temperature since it is too
high, you can use the following adjustment modes:
1.Turn the power switch to gear "II" or "I".
2.Counterclockwise turn the thermostat knob back by a certain angle, for which it
indicates that the set temperature is lower when the temperature indication is
closer to the " -" position.
[Stop]
Turn the power switch to indication point "0", and then pull out the power plug.
[Movement of the heater]
To move the heater, turn it off first, and pull out the power plug; then push the body
to make the four casters below the body to roll.
4

1. The electric heater should be cleaned regularly to wipe out the dust on
the surface of flanges. As this may influence the radiating efficiency.
2. Disconnect electricity supply and allow radiator to cool, wipe out dust
with a soft damp cloth. Do not use detergent or abrasives.
3. Do not scrap the surfaces of flanges with sharp hard tools, to avoid
surfaces getting rusty, because of damage of the paint coat.
CLEANING AND MAINTENANCE INSTRUCTION
5

Midea Italia S.r.l. a socio unico
Viale Luigi Bodio 29/37
20158 Milano Italia
midea.com/it
E
6
