PSS-1000USB
Bestellnummer 27.3330
3.5
+
-
5.5X2.1
+
-
B
+
-
+
-
E
1
KEY
PSS-1000USB
SWITCH-MOD E PSU
PRI:100-240V~/50-60 Hz/250 mA
SEC: 3/4.5/5/6/7.5/9/12 V /1A
3V
4.5V
5V 6 V 7.5V
9V
12V
MONACOR INTERNATIONAL
ZUM FALSCH 36·28307 BREMEN
GERMANY
2
3
Schaltnetzgerät
DieseAnleitung richtet sich an Benutzer ohne besondere
Fachkenntnisse.Bitte lesen Sie dieAnleitung vor dem Be-
trieb gründlich durch und heben Sie sie für ein späteres
Nachlesen auf.
1 Einsatzmöglichkeiten
Dieses Netzgerät dient zur Gleichstromversorgung von Klein-
geräten mit einer Betriebsspannung zwischen 3V und 12V
und einer maximalen Stromaufnahme von 1A. Die Ausgangs-
spannung ist auf 3V, 4,5V, 5V, 6V, 7,5V, 9V oder 12V ein-
stellbar. Das Gerät ist kurzschlussfest sowie gegen Überlast
und Überhitzung geschützt. Besonderes Merkmal ist der sehr
geringe Stromverbrauch (< 0,3W) des Netzgerätes, wenn das
angeschlossene Gerät ausgeschaltet ist.
2 Wichtige Hinweise
Das Gerät entspricht allen relevanten Richtlinien der EU und
trägt deshalb das -Zeichen.
WARNUNG Das Gerät wird mit lebensgefährlicher
Netzspannung versorgt. Nehmen Sie des-
halb niemals selbst Eingriffe am Gerät vor.
Es besteht die Gefahr eines elektrischen
Schlages.
•
Setzen Sie das Gerät nur im Innenbereich ein. Schützen Sie
es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und
Hitze (zulässiger Einsatztemperaturbereich 0–40°C).
•
Nehmen Sie das Gerät nicht in Betrieb oder ziehen Sie es
sofort aus der Steckdose, wenn:
1. wenn sichtbare Schäden am Gerät vorhanden sind,
2. nach einem Sturz oderÄhnlichem derVerdacht auf einen
Defekt besteht,
3. Funktionsstörungen auftreten.
Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt
reparieren.
•
Verwenden Sie zum Reinigen nur ein trockenes, weiches
Tuch, niemals Chemikalien oder Wasser.
•
Wird das Gerät zweckentfremdet, falsch angeschlossen,
überlastet oder nicht fachgerecht repariert, kann keine
Garantie für das Gerät und keine Haftung für daraus re-
sultierende Sach- oder Personenschäden übernommen
werden.
Soll das Gerät endgültig aus dem Betrieb ge-
nommen werden, übergeben Sie es zur umwelt-
gerechten Entsorgung einem örtlichen Recycling-
betrieb.
3 Inbetriebnahme
1) Die Betriebsspannung des zu versorgenden Gerätes fest-
stellen (☞Beschriftung der Stromversorgungsbuchse des
Gerätes) und die Spannung durch Drehen des Schalters (3)
mithilfe des beiliegenden Schlüssels (2) einstellen.
VORSICHT! BeiVerwendung des USB-Adapters unbedingt
die Spannung auf 5V einstellen. Anderenfalls kann das an-
geschlossene Gerät beschädigt werden.
2) Von den 8 beiliegenden Adaptern den passenden heraus-
suchen:
Typ Durchmesser Kennbuchstabe
USB – FUSB1
Klinken-
stecker
2,5mm A
3,5mm B
außen innen
Hohl-
stecker
2,35mm 0,75mm S
3,5mm 1,35mm H
5,0mm 2,1mm D
5,5mm 2,1mm E
5,5mm 2,5mm G
3) Bei Gebrauch eines Klinken- oder Hohlsteckers die Lage des
Plus- und Minuspols an der Stromversorgungsbuchse des
anzuschließenden Gerätes feststellen (☞Buchsenbeschrif-
tung) und den Adapter entsprechend in die Kupplung (1)
stecken. Der USB-Adapter kann nur so eingesteckt werden,
dass der Pfeil der Kupplung auf das Symbol zeigt.
Bei dieser oder ähnlicher Kennzeichnung der Strom-
versorgungsbuchse muss der Pluspol an der Spitze bzw. am
Innenkontakt des Adapters anliegen: Den Adapter so auf
die Kupplung stecken, dass der Pfeil der Kupplung auf die
Ziffer/n des Adapters zeigt (Abb. ➊).
Bei dieser Kennzeichnung muss der Minuspol an
der Spitze bzw. am Innenkontakt des Adapters anliegen:
Den Adapter so auf die Kupplung stecken, dass der Pfeil
der Kupplung auf den Kennbuchstaben zeigt (Abb. ➋).
4) Das Netzgerät mit dem richtigen Adapter an das zu ver-
sorgende Gerät anschließen und dann an eine Steckdose
(100–240V, 50–60Hz). Die rote Betriebsanzeige leuchtet.
Technische Daten
Stromversorgung
100–240V, 50–60Hz, max. 250 mA
Leistungsaufnahme im Leerlauf
< 0,3 W
Ausgangsspannung
3V, 4,5V, 5V, 6V, 7,5V, 9V, 12V
Ausgangsstrom
1A max.
Änderungen vorbehalten.
Deutsch
➊Pluspol an der Spitze bzw.
am Innenkontakt
➋Minuspol an der Spitze
bzw. am Innenkontakt

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©by MONACOR INTERNATIONAL. All rights reserved. A-1219.99.03.03.2018
3.5
+
-
5.5X2.1
+
-
B
+
-
+
-
E
1
KEY
PSS-1000USB
SWITCH-MOD E PSU
PRI:100-240V~/50-60 Hz/250 mA
SEC: 3/4.5/5/6/7.5/9/12 V /1A
3V
4.5V
5V 6 V 7.5V
9V
12V
MONACOR INTERNATIONAL
ZUM FALSCH 36·28307 BREMEN
GERMANY
2
3
PSS-1000USB
Order number 27.3330
Switch-Mode Power Supply Unit
These instructions are intended for users without any
specific technical knowledge. Please read these instruc-
tions carefully prior to operation and keep them for later
reference.
1 Applications
This power supply unit is used for direct current supply of
small units with an operating voltage between 3V and 12V
and a maximum current consumption of 1A. The output volt-
age is adjustable to 3V, 4.5V, 5V, 6V, 7.5V, 9V or 12V. The unit
is protected against short circuit, overload and overheating.
The special feature of the power supply unit is its extra low
current consumption (< 0.3W) when the unit connected has
been switched off.
2 Important Notes
This unit corresponds to all relevant directives of the EU and
is therefore marked with .
WARNING The unit uses dangerous mains voltage.
Leave servicing to skilled personnel only.
Inexpert handling unit may result in electric
shock.
•
The unit is suitable for indoor use only. Protect it against
dripping water and splash water, high air humidity and heat
(admissible ambient temperature range 0–40°C).
•
Do not operate the unit or immediately disconnect the plug
from the mains socket
1. if there is visible damage to the unit,
2. if a defect might have occurred after the unit was
dropped or suffered a similar accident,
3. if malfunctions occur.
In any case the unit must be repaired by skilled personnel.
•
For cleaning only use a dry, soft cloth; never use chemicals
or water.
•
No guarantee claims for the unit and no liability for any
resulting personal damage or material damage will be
accepted if the unit is used for other purposes than origi-
nally intended, if it is not correctly connected, if it is over-
loaded or if it is not repaired in an expert way.
If the unit is to be put out of operation defini-
tively, take it to a local recycling plant for a dis-
posal which is not harmful to the environment.
3 Operation
1) Determine the operating voltage of the unit to be supplied
with power (☞marking of the power supply jack of the
unit) and adjust the voltage by turning the switch (3) with
the key supplied (2).
CAUTION! When using the USB adapter, always set the
voltage to 5V to prevent damage to the unit connected.
2) Select the matching adapter from the 8 adapters supplied:
Type Diameter Identification letter
USB – FUSB1
Plug 2.5mm A
3.5mm B
outside inside
Hollow
plug
2.35mm 0.75 mm S
3.5mm 1.35 mm H
5.0mm 2.1 mm D
5.5mm 2.1 mm E
5.5mm 2.5 mm G
3) When using a plug or hollow plug, determine the position
of the positive and negative poles at the power supply jack
of the unit to be connected (☞marking of the jack) and
connect the adapter to the inline jack (1) accordingly. It is
only possible to connect the USB adapter in such a way
that the arrow of the inline jack points to the symbol
With this marking or a similar marking of the power
supply jack, the positive pole must be at the tip or at the
inner contact of the adapter: Connect the adapter to the
inline jack in such a way that the arrow of the inline jack
will point to the number(s) of the adapter (fig. ➊).
With this marking, the negative pole must be at
the tip or at the inner contact of the adapter: Connect the
adapter to the inline jack in such a way that the arrow of
the inline jack will point to the identification letter
(fig. ➋).
4) Use the correct adapter to connect the power supply unit
to the unit to be supplied with power; then connect it to a
mains socket (100 – 240V, 50–60Hz). The red power LED
will light up.
Specifications
Power supply
100– 240V, 50–60 Hz, max. 250mA
Power consumption
in no-load operation
< 0,3 W
Output voltage
3V, 4.5V, 5V, 6V, 7.5V, 9V, 12V
Output current
1A max.
Subject to technical modification.
English
➊Positive pole at the tip or
at the inner contact
➋Negative pole at the tip or
at the inner contact

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©by MONACOR INTERNATIONAL. All rights reserved. A-1219.99.03.03.2018
3.5
+
-
5.5X2.1
+
-
B
+
-
+
-
E
1
KEY
PSS-1000USB
SWITCH-MOD E PSU
PRI:100-240V~/50-60 Hz/250 mA
SEC: 3/4.5/5/6/7.5/9/12 V /1A
3V
4.5V
5V 6 V 7.5V
9V
12V
MONACOR INTERNATIONAL
ZUM FALSCH 36·28307 BREMEN
GERMANY
2
3
PSS-1000USB
Référence numérique 27.3330
Alimentation à découpage
Cette notice s’adresse aux utilisateurs sans connais-
sances techniques particulières. Veuillez lire la notice
avant le fonctionnement et conservez-la pour pouvoir,
si besoin, vous y reporter ultérieurement.
1 Possibilités d’utilisation
Cette alimentation permet d’alimenter en courant continu de
petits appareils avec une tension d’alimentation entre 3V et
12V et une consommation maximale de 1A. La tension de
sortie est réglable sur 3V, 4,5V, 5V, 6V, 7,5V, 9V ou 12. L’ali-
mentation est protégée contre les courts-circuits, surcharges
et surchauffes. Caractéristique particulière : la très faible
consommation (< 0,3W) de l’alimentation lorsque l’appareil
relié est éteint.
2 Conseils importants
Cet appareil répond à toutes les directives nécessaires de
l’Union européenne et porte donc le symbole .
AVERTISSEMENT L’appareil est alimenté par une tension
dangereuse. Ne touchez jamais l’inté-
rieur de l’appareil car, en cas de mau-
vaise manipulation, vous pouvez subir
une décharge électrique.
•
L’appareil n’est conçu que pour une utilisation en intérieur.
Protégez-le des éclaboussures, de tout type de projections
d’eau, d’une humidité élevée de l’air et de la chaleur (tem-
pérature ambiante admissible 0–40°C).
•
Ne faites pas fonctionner l’appareil et débranchez-le immé-
diatement du secteur dans les cas suivants :
1. l’appareil présente des dommages visibles.
2. après une chute ou accident similaire, vous avez un
doute sur l’état de l’appareil.
3. des dysfonctionnements apparaissent.
Dans tous les cas, les dommages doivent être réparés par
un technicien spécialisé.
•
Pour le nettoyage, utilisez un chiffon sec et doux, en aucun
cas de produits chimiques ou d’eau.
•
Nous déclinons toute responsabilité en cas de dommages
corporels ou matériels résultants si l’appareil est utilisé
dans un but autre que celui pour lequel il a été conçu, s’il
n’est pas correctement branché, s’il y a surcharge ou s’il
n’est pas réparé par une personne habilitée ; en outre, la
garantie deviendrait caduque.
Lorsque l’appareil est définitivement retiré du
service, vous devez le déposer dans une usine
de recyclage de proximité pour contribuer à
son élimination non polluante.
3 Fonctionnement
1) Déterminez la tension d’alimentation de l’appareil à ali-
menter (☞repérage sur la prise d’alimentation de l’ap-
pareil) et réglez la tension en tournant l’interrupteur (3) à
l’aide de la clé livrée (2).
ATTENTION ! Si vous utilisez l’adaptateur USB, réglez im-
pérativement la tension sur 5V. Sinon, l’appareil relié peut
être endommagé.
2) Déterminez,parmi les 8 adaptateurs livrés, celui qui convient:
Type Diamètre Repère
USB – FUSB1
fiche jack
mâle
2,5mm A
3,5mm B
extérieur intérieur
fiche ali-
mentation
2,35mm 0,75 mm S
3,5mm 1,35 mm H
5,0mm 2,1 mm D
5,5mm 2,1 mm E
5,5mm 2,5 mm G
3) Si vous utilisez une fiche jack ou une fiche alimentation,
déterminez la position du pôle plus et du pôle moins sur
la prise d’alimentation de l’appareil à relier (☞repère sur
la prise) et reliez l’adaptateur à la prise (1) en fonction.
L’adaptateur USB peut être relié uniquement de telle sorte
que la flèche de la prise soit dirigée vers le symbole .
Avec ce repère ou un semblable de la prise d’ali-
mentation, le pôle plus doit être à la pointe ou au contact
intérieur de l’adaptateur : reliez l’adaptateur à la prise de
telle sorte que la flèche de la prise pointe vers le(s) chif-
fre(s) de l’adaptateur (schéma ➊).
Avec ce repère, le pôle moins doit être à la pointe
ou au contact intérieur de l’adaptateur : reliez l’adaptateur
à la prise de telle sorte que la flèche de la prise pointe vers
la lettre repère (schéma ➋).
4) Reliez l’alimentation avec l’adaptateur adéquat à l’appareil
à alimenter puis à une prise secteur 100–240V, 50– 60 Hz.
La LED rouge, témoin de fonctionnement brille.
Caractéristiques technique
Alimentation
100– 240V, 50–60 Hz, max. 250mA
Consommation en fonctionnement à vide
< 0,3 W
Tension de sortie
3V, 4,5V, 5V, 6V, 7,5V, 9V, 12V
Courant de sortie
1A max.
Tout droit de modification réservé.
Français
➊Pôle plus à la pointe
ou au contact intérieur
➋Pôle moins à la pointe
ou au contact intérieur

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©by MONACOR INTERNATIONAL. All rights reserved. A-1219.99.03.03.2018
3.5
+
-
5.5X2.1
+
-
B
+
-
+
-
E
1
KEY
PSS-1000USB
SWITCH-MOD E PSU
PRI:100-240V~/50-60 Hz/250 mA
SEC: 3/4.5/5/6/7.5/9/12 V /1A
3V
4.5V
5V 6 V 7.5V
9V
12V
MONACOR INTERNATIONAL
ZUM FALSCH 36·28307 BREMEN
GERMANY
2
3

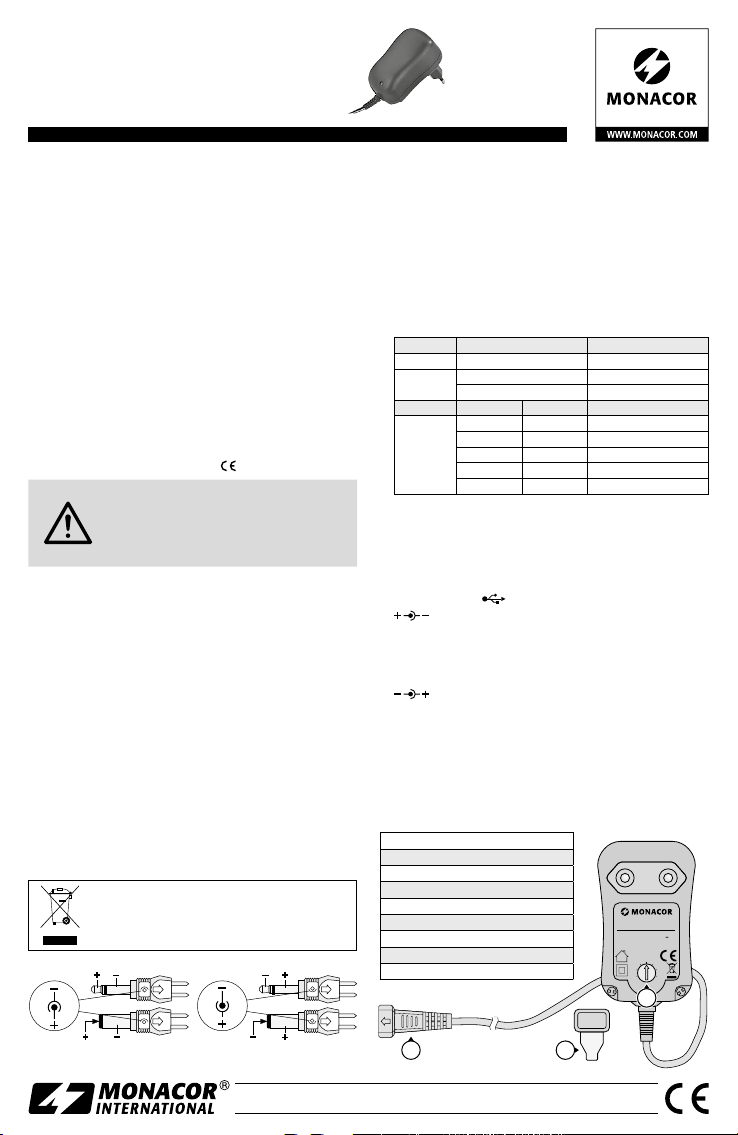

PSS-1000USB
Codice 27.3330
Alimentatore switching
Queste istruzioni sono rivolte all‘utente senza cono-
scenze tecniche specifiche. Vi preghiamo di leggerle
attentamente prima della messa in funzione e di con-
servarle per un uso futuro.
1 Possibilità d’impiego
Questo alimentatore serve per provvedere all’alimentazione
con corrente continua di apparecchi piccoli con una tensione
d’esercizio fra 3V e 12V e con un assorbimento massimo di
potenza di 1A. La tensione d’uscita è regolabile fra 3V, 4,5V,
5V, 6V, 7,5V, 9V e 12V. L’apparecchio è resistente ai corto-
circuiti ed è protetto contro sovraccarico e surriscaldamento.
Una caratteristica particolare è il consumo di corrente molto
ridotto (< 0,3W) dell ’alimentatore quando l’apparecchio col-
legato è spento.
2 Avvertenze importanti
Quest’apparecchio è conforme a tutte le direttive rilevanti
dell’UE e pertanto porta la sigla .
AVVERTIMENTO L’apparecchio funziona con pericolosa
tensione di rete. Non intervenire mai
personalmente al suo interno. Esiste il
pericolo di una scarica elettrica.
•
Usare l’apparecchio solo all’interno di locali. Proteggerlo
dall’acqua gocciolante e dagli spruzzi d’acqua, da alta umi-
dità dell’aria e dal calore (temperatura d’impiego ammessa
fra 0 e 40°C).
•
Non mettere in funzione l’apparecchio o staccarlo subito
dalla presa di rete se:
1. l’apparecchio presenta dei danni visibili;
2. dopo una caduta o dopo eventi simili sussiste il sospetto
di un difetto;
3. l’apparecchio non funziona correttamente.
Per la riparazione rivolgersi sempre ad un’officina compe-
tente.
•
Per la pulizia usare solo un panno morbido, asciutto; non
impiegare in nessun caso prodotti chimici o acqua.
•
Nel caso d’uso improprio, di collegamenti sbagliati, di so-
vraccarico o di riparazione non a regola d’arte dell’appa-
recchio, non si assume nessuna responsabilità per eventuali
danni consequenziali a persone o a cose e non si assume
nessuna garanzia per l’apparecchio.
Se si desidera eliminare l’apparecchio defini-
tivamente, consegnarlo per lo smaltimento ad
un’istituzione locale per il riciclaggio.
3 Messa in funzione
1) Stabilire la tensione d’esercizio dell’apparecchio da alimen-
tare (☞scritta sulla presa di alimentazione DC dell’appa-
recchio) e impostare tale tensione girando il selettore (3)
con l’aiuto della chiave (2) in dotazione.
ATTENZIONE! Usando l’adattatore USB occorre assoluta-
mente impostare la tensione a 5V.Altrimenti, l’apparecchio
collegato può subire dei danni.
2) Fra i 8 adattatori in dotazione scegliere quello adatto:
Tipo Diametro Codice
USB – FUSB1
Jack 2,5mm A
3,5mm B
esterno interno
Spinotto
2,35mm 0,75 mm S
3,5mm 1,35 mm H
5,0mm 2,1 mm D
5,5mm 2,1 mm E
5,5mm 2,5 mm G
3) Usando un jack o uno spinotto, controllare la posizione dei
poli positivo e negativo sulla presa d’alimentazione dell’ap-
parecchio da collegare (☞scritta sulla presa) e inserire
l’adattatore conseguentemente nella presa (1). L’adatta-
tore USB può essere inserito solo in modo che la freccia
della presa indichi il simbolo .
Con un contrassegno di questo tipo o simile della
presa d’alimentazione, il polo positivo deve trovarsi rispetti-
vamente sulla punta e sul contatto interno dell’adattatore:
inserire l’adattatore nella presa in modo che la freccia della
presa indichi la cifra o le cifre dell’adattatore (fig. ➊).
Con questo contrassegno, il polo negativo deve
trovarsi rispettivamente sulla punta e sul contatto interno
dell’adattatore: inserire l’adattatore nella presa in modo che
la freccia della presa indichi il codice (fig.
➋
).
4) Collegare l’alimentatore per mezzo dell’adattatore corretto
con l’apparecchio da alimentare e quindi con una presa di
rete (100–240V, 50– 60 Hz). Si accende la spia rossa di
funzionamento.
Dati tecnici
Alimentazione
100– 240V, 50–60 Hz, max. 250mA
Potenza assorbita a vuoto
< 0,3 W
Tensione d’uscita
3V, 4,5V, 5V, 6V, 7,5V, 9V, 12V
Corrente d’uscita
1A max.
Con riserva di modifiche tecniche.
Italiano
➊
Polo positivo risp. sulla
punta e sul contatto interno
➋
Polo negativo risp. sulla
punta e sul contatto interno

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©by MONACOR INTERNATIONAL. All rights reserved. A-1219.99.03.03.2018
3.5
+
-
5.5X2.1
+
-
B
+
-
+
-
E
1
KEY
PSS-1000USB
SWITCH-MOD E PSU
PRI:100-240V~/50-60 Hz/250 mA
SEC: 3/4.5/5/6/7.5/9/12 V /1A
3V
4.5V
5V 6 V 7.5V
9V
12V
MONACOR INTERNATIONAL
ZUM FALSCH 36·28307 BREMEN
GERMANY
2
3
PSS-1000USB
Número de referencia 27.3330
Alimentador de Corte
Estas instrucciones van dirigidas a usuarios sin ningún
conocimiento técnico específico. Lea atentamente estas
instrucciones antes de utilizar el aparato y guárdelas
para usos posteriores.
1 Aplicaciones
Este alimentador se utiliza para suministrar corriente directa a
pequeños aparatos con un voltaje de funcionamiento de entre
3V y 12V y un consumo máximo de corriente de 1A. El voltaje
de salida se puede ajustar en 3V, 4,5V, 5V, 6V, 7,5V, 9V ó 12V.
El aparato está protegido contra cortocircuitos, sobrecargas y
sobrecalentamientos. La característica especial del alimenta-
dor es su bajísimo consumo de corriente (< 0,3W) cuando se
ha apagado el aparato conectado.
2 Notas Importantes
Este aparato cumple con todas las directivas relevantes de la
UE y por lo tanto está marcado con el símbolo .
ADVERTENCIA El aparato utiliza un voltaje peligroso.Deje
el mantenimiento en manos del personal
cualificado. El manejo inexperto puede
provocar una descarga.
•
El aparato está adecuado sólo para utilizarlo en interiores.
Proteja el aparato de goteos y salpicaduras, elevada hu-
medad del aire y calor (temperatura ambiente admisible:
0–40 ºC).
•
No utilice el aparato o desconecte inmediatamente la toma
de corriente del enchufe si:
1. El aparato está visiblemente dañado.
2. El aparato ha sufrido daños después de una caída o
accidente similar.
3. No funciona correctamente.
Sólo el personal cualificado puede reparar el aparato bajo
cualquier circunstancia.
•
Utilice sólo un paño suave y seco para la limpieza, no utilice
nunca ni productos químicos ni agua.
•
No podrá reclamarse garantía o responsabilidad alguna por
cualquier daño personal o material resultante si el aparato
se utiliza para otros fines diferentes a los originalmente
concebidos, si no se conecta correctamente, si se sobrecarga
o si no se repara por expertos.
Si va a poner el aparato definitivamente fuera de
servicio, llévelo a la planta de reciclaje más cer-
cana para que su eliminación no sea perjudicial
para el medioambiente.
3 Funcionamiento
1) Determine el voltaje de funcionamiento del aparato al que
hay que suministrar corriente (☞marca de la toma de
alimentación del aparato) y ajuste el voltaje girando el
interruptor (3) con la llave suministrada (2).
¡PRECAUCIÓN! Cuando utilice el adaptador USB, ponga
siempre el voltaje en 5V para prevenir daños en el aparato
conectado.
2) Seleccione el adaptador adecuado de los 8 que se entregan:
Tipo Diámetro Letra de indentificación
USB – FUSB1
Conector 2,5mm A
3,5mm B
Exterior Interior
Conector
hueco
2,35mm 0,75 mm S
3,5mm 1,35 mm H
5,0mm 2,1 mm D
5,5mm 2,1 mm E
5,5mm 2,5 mm G
3) Cuando utilice algún tipo de conector, determine la posición
de los polos positivo y negativo en la toma de alimentación
del aparato que hay que conectar (☞marca de la toma)
y conecte el adaptador a la toma (1) según corresponda.
Sólo existe la posibilidad de conectar el adaptador USB
con la flecha de la toma apuntando hacia el símbolo .
Con esta marca o un marcaje similar de la toma de
alimentación, el polo positivo tiene que estar en la punta o
en el contacto interior del adaptador: Conecte el adaptador
a la toma de modo que la flecha de la toma apunte hacia
el o los números del adaptador (fig. ➊).
Con esta marca, el polo negativo tiene que estar en
la punta o en el contacto interior del adaptador: Conecte
el adaptador a la toma de modo que la flecha de la toma
apunte hacia la letra de identificación (fig.
➋
).
4) Utilice el adaptador correcto para conectar el alimentador
al aparato al que hay que suministrar corriente y luego
a un enchufe (100–240V, 50– 60 Hz). El LED rojo Power
se ilumina.
Especificaciones
Alimentación
100– 240V, 50–60 Hz, max. 250mA
Consumo en funcionamiento
sin carga
< 0,3 W
Voltaje de salida
3V, 4,5V, 5V, 6V, 7,5V, 9V, 12V
Corriente de salida
1A max.
Sujeto a modificaciones técnicas.
Español
➊Polo positivo en la punta o
en el contacto interior
➋Polo negativo en la punta
o en el contacto interior

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©by MONACOR INTERNATIONAL. All rights reserved. A-1219.99.03.03.2018
3.5
+
-
5.5X2.1
+
-
B
+
-
+
-
E
1
KEY
PSS-1000USB
SWITCH-MOD E PSU
PRI:100-240V~/50-60 Hz/250 mA
SEC: 3/4.5/5/6/7.5/9/12 V /1A
3V
4.5V
5V 6 V 7.5V
9V
12V
MONACOR INTERNATIONAL
ZUM FALSCH 36·28307 BREMEN
GERMANY
2
3
PSS-1000USB
Numer kat. 27.3330
Zasilacz impulsowy
Niniejsza instrukcja przeznaczona jest dla użytkow-
ników, którzy nie posiadają wiedzy i doświadczenia
technicznego. Przed rozpoczęciem użytkowania proszę
zapoznać się z instrukcją, a następnie zachować ją do
wglądu.
1 Zastosowanie
Niniejszy zasilacz odpowiedni jest zasilania do niskonapięcio-
wych urządzeń elektronicznych, wymagających napięcia zasi-
lającego z zakresu od 3V do 12V i o maksymalnym poborze
prądu 1A. Napięcie wyjściowe może być przełączane na: 3 V,
4,5V, 5V, 6V, 7,5V, 9V lub 12V. Zasilacz zabezpieczony jest
przed zwarciem, przeciążeniem oraz przegrzaniem. Główną
zaletą tego zasilacza jest bardzo niski pobór prądu (< 0,3W)
przy wyłączonym zasilaniu urządzeniu.
2 Środki bezpieczeństwa
Urządzenie spełnia wszystkie wymagania norm UE, dzięki
temu zostało oznaczone symbolem .
UWAGA Urządzenie zasilane jest wysokim napięciem.
Wszelkie naprawy należy zlecić wyłącznie
przeszkolonemu personelowi; nieodpowied-
nia obsługa może spowodować porażenie
prądem.
•
Urządzenie jest przeznaczone tylko do użytku wewnątrz
pomieszczeń. Należy chronić je przed działaniem wody,
dużej wilgotności powietrza oraz wysokiej temperatury
(dopuszczalny zakres 0–40°C).
•
Nie należy podłączać lub natychmiast odłączyć zasilacz od
sieci w przypadku gdy:
1. stwierdzono jego widoczne uszkodzenie,
2. urządzenie mogło ulec uszkodzeniu na skutek upadku
lub podobnego zd arzenia,
3. stwierdzono nieprawidłowe działanie.
Naprawy urządzenia może dokonywać tylko przeszkolony
personel.
•
Do czyszczenia używać suchej, miękkiej ściereczki. Nie uży-
wać wody ani środków chemicznych.
•
Producent ani dostawca nie ponoszą odpowiedzialności za
wynikłe uszkodzenia sprzętu lub obrażenia użytkownika w
przypadku, gdy urządzenie jest wykorzystywane w innych
celach niż to się przewiduje lub jeśli jest nieodpowiednio
zainstalowane, użytkowane lub naprawiane.
Aby nie zaśmiecać środowiska, po całkowitym
zakończeniu eksploatacji urządzenia należy je
oddać do punktu recyklingu.
3 Obsługa
1) Sprawdzić wymagane napięcie zasilające na urządzeniu,
do którego podłączany będzie zasilacz (☞oznaczenie
przy gnieździe zasilania na urządzeniu), a następnie usta-
wić odpowiednią wartość napięcia na regulatorze obroto-
wym(3), za pomocą klucza (2).
UWAGA! Podczas wykorzystywania przejściówki USB,
należy zawsze ustawiać napięcie na 5V, aby uniknąć
uszkodzenia podłączanego urządzenia.
2) Wybrać odpowiedni adapter wtykowy spośród 8 dołączo-
nych:
Typ Wymiar Oznaczenie literowe
USB –FUSB1
Wtyk 2,5mm A
3,5mm B
zewn. wewn.
Wtyk z
otworem
2,35mm 0,75 mm S
3,5mm 1,35 mm H
5,0mm 2,1 mm D
5,5mm 2,1 mm E
5,5mm 2,5 mm G
3) Podczas wykorzystywania wtyku lub wtyku z otworem,
sprawdzić wymagane położenie dodatniego i ujemnego
styku w gnieździe zasilającym podłączanego urządzenia
(☞ oznaczenie na gnieździe) i podłączyć odpowiednio
wtyk do złącza na kablu (1). Można podłączyć tylko przej-
ściówkę USB w taki sposób, aby strzałka na złączu wskazy-
wała na symbol .
Zgodnie z tym oznaczeniem, dodatni biegun musi
znajdować się na czubku wtyku lub na wewnętrznym styku
adaptera. Podłączyć adapter do gniazda na kablu w taki
sposób, aby strzałka na gnieździe znajdowała się po tej
samej stronie co numer/numery na adapterze (rys. ➊).
Zgodnie z tym oznaczeniem, ujemny biegun musi
znajdować się na czubku wtyku lub na wewnętrznym styku
adaptera. Podłączyć adapter do gniazda na kablu w taki
sposób, aby strzałka na gnieździe znajdowała się po tej
samej stronie co oznaczenie literowe (rys. ➋).
4) Wykorzystać odpowiedni adapter wtykowy do podłączenia
zasilania do urządzenia; następnie podłączyć zasilacz do
gniazdka sieciowego (100–240V, 50– 60 Hz). Zapali się
czerwona dioda sygnalizacyjna.
Specyfikacja
Zasilanie
100– 240V, 50–60 Hz, max. 250mA
Pobór mocy bez obciążenia
< 0,3 W
Napięcie wyjściowe
3V, 4,5V, 5V, 6V, 7,5V, 9V, 12V
Prąd wyjściowy
1A max.
Z zastrzeżeniem możliwości zmian.
Polski
➊
Dodatni biegun na czubku wtyku
lub na wewnętrznym styku adaptera
➋Ujemny biegun na czubku wtyku
lub na wewnętrznym styku adaptera
