Nibe DEH 310 User guide

LEK
DEH 310
Installatörshandbok Dockningssats extern tillsats
SE
Installer manual Docking kit external addition
GB
Installateurhandbuch Anschlusssatz externe
Zusatzheizung
DE
Asentajan käsikirja Liitäntäsarja, ulkoinen
lisälämpö
FI
Installatørhåndbog Sammenkoblingssæt
eksternt tilskud
DK
IHB 1539-4
231310

Allmänt
Detta tillbehör används till inomhusmodul VVM 310
för att möjliggöra inkoppling och styrning av extern
tillsats enligt nedan:
■Oljepanna
■Elpanna/elkassett
■Gaspanna
■Prioriterad tillsats
Värmen används för uppvärmning av byggnaden samt
beredning av tappvarmvatten.
Normalt sker extra effekttillskott via elpatronen i VVM
310 i de fall värmepumpens effekt inte är tillräcklig.
Med ovanstående alternativ sker detta effekttillskott
istället med hjälp av extern tillsats. Om effekt inte finns
tillgänglig i den externa tillsatsen kopplas elpatronen
i VVM 310 automatiskt in.
Med prioriterad tillsats avses värme från en extern, icke
styrd värmekälla som, om den finns tillgänglig, är prio-
riterad att användas före värmepumpen. Exempel på
prioriterad tillsats är vedpanna eller vattenmantlad
kamin.
OBS!
Då detta tillbehör är installerat och aktiverat
begränsas temperaturen i inomhusmodulens
kärl till ca 85 °C. Därför skall inte temperaturin-
ställningar avseende varmvatten eller värme
över 85 °C göras.
Innehåll
Värmeledningspasta1 st
Isoleringstejp1 st
Apparatlåda1 st
Aluminiumtejp1 st
Buntband2 st
Temperaturgivare1 st
Täckbrickor2 st

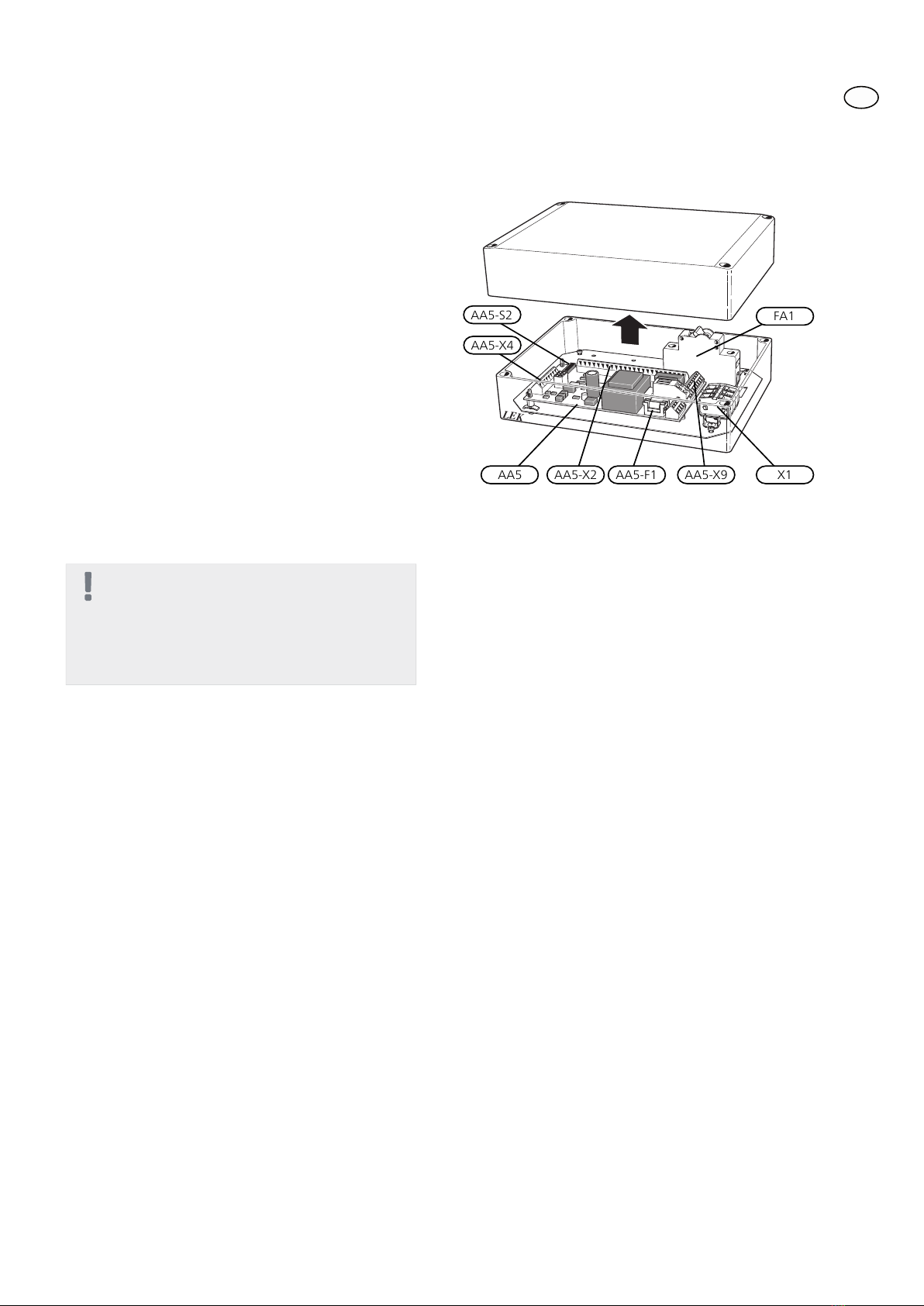

Komponentplacering
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern bloc-
kering
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9
DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard
IEC 81346.
3
Svenska, Installatörshandbok - DEH 310
SE

Röranslutningar
Allmänt
All rördragning ska ske med 22 mm kopparrör. Snäva
böjar ska undvikas.
Röranslutningar
1. Demontera den främre topplåten samt den lilla
plåten som döljer anslutningarna.
2. Om VVM 310 redan är installerad och vattenfylld
så ska klimatsystemet och VVM 310 tömmas på
vatten, se installatörshandboken för VVM 310 för
ytterligare instruktioner.
3. Demontera pluggarna i anslutningarna för dock-
ning (XL18) och (XL19).
4. Montera rör för framledning extern tillsats i anslut-
ning dockning in högtemp (XL18).
5. Montera rör för returledning extern tillsats i anslut-
ning dockning ut högtemp (XL19).
6. Montera täckbrickorna.
TIPS!
För att undvika onödiga värmeförluster bör
rören isoleras.
Wilo
Wilo
VVM 310
Rör för extern värmekälla
XL18 XL19
4
SE

Systemprincip
Förklaring
Extern tillsats, elkassettEB1
ApparatlådaAA25
ElkassettEB1
Laddpump, extern värmekällaGP15
VVM 310EB15
Anslutning, dockning in högtemperaturXL18
Anslutning, dockning ut högtemperaturXL19
Extern tillsats, pannaEM1
ApparatlådaAA25
Temperaturgivare, pannaBT52
Olje-, gas-, pellets-, eller vedpannaEM1
Laddpump, extern värmekällaGP15
Övrigt
Expansionskärl, värmebärareCM1
Säkerhetsventil, klimatsystemFL2
Beteckningar enligt standard IEC 61346-2.
Dockning extern tillsats
Inkommande temperatur från extern tillsats till VVM
310 får inte överstiga 85 °C.
Dockning icke stegstyrd tillsats
Dockning till energikälla med stor intern volym, exem-
pelvis el- eller oljepanna.
När gradminuterna sjunker till gradminutsinställning
för start av extern tillsats aktiveras pannan.
Då panngivaren (BT52) är 3 °C varmare än varmvatten-
givaren startar laddpumpen (GP15).
När varmvattengivaren (BT6) blivit minst 1 °C varmare
än inställd stopptemperatur för varmvatten och minst
6 °C varmare än beräknad framledningstemperatur,
stannar laddpumpen (GP15) och värmetillförseln till
VVM 310 upphör.
Efter att laddpumpen (GP15) har stannat varmhålls
pannan enligt inställning i menysystemet för VVM 310.
-FL2
-CM1
-EB15
-XL18
-XL19
-BT52
-EM1
-AA25
-EM1
-GP15
OBS! Detta är ett principschema. Verklig anläggning
skall projekteras enligt gällande normer.
5
SE

Dockning stegstyrd tillsats
Dockning till energikälla med liten intern volym, exem-
pelvis elkassett eller gaspanna.
DEH 310 styr en elpanna i upp till 7 steg binärt eller 3
steg linjärt.
Stegstyrd tillsats kan konfigureras som styrd i ett steg
vid dockning mot gaspanna.
När gradminuterna sjunker till gradminutsinställning
för start av extern tillsats aktiveras första elsteget i el-
kassetten. Samtidigt startar laddpumpen (GP15).
Tillsats stegas in med 1 steg per minut och värmer tills
varmvattengivaren (BT6) har blivit minst 1 °C varmare
än inställd stopptemperatur för varmvatten och minst
6 °C varmare än beräknad framledningstemperatur.
Instegning av elsteg bromsas upp när varmvattengiva-
ren (BT6) närmar sig sitt stoppvillkor.
När sista elsteget har kopplats ur stannar laddpumpen
(GP15).
-FL2
-CM1
-EB15
-XL18
-XL19
-EB1
-AA25
-EB1
-GP15
OBS! Detta är ett principschema. Verklig anläggning
skall projekteras enligt gällande normer.
Dockning prioriterad tillsats
Panngivaren (BT52) mäter temperaturen på den priori-
terade tillsatsen.
När panngivaren (BT52) är 3 °C varmare än varmvatten-
givaren (BT6) startar laddpumpen (GP15) att föra över
värme från den prioriterade tillsatsen till VVM 310.
-FL2
-CM1
-EB15
-XL18
-XL19
-BT52
-EM1
-AA25
-EM1
-GP15
OBS! Detta är ett principschema. Verklig anläggning
skall projekteras enligt gällande normer.
6
SE

Elinkopplingar
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Inomhusmodulen ska vara spänningslös vid
installation av DEH 310.
Elschema finns i slutet av denna installatörshandbok.

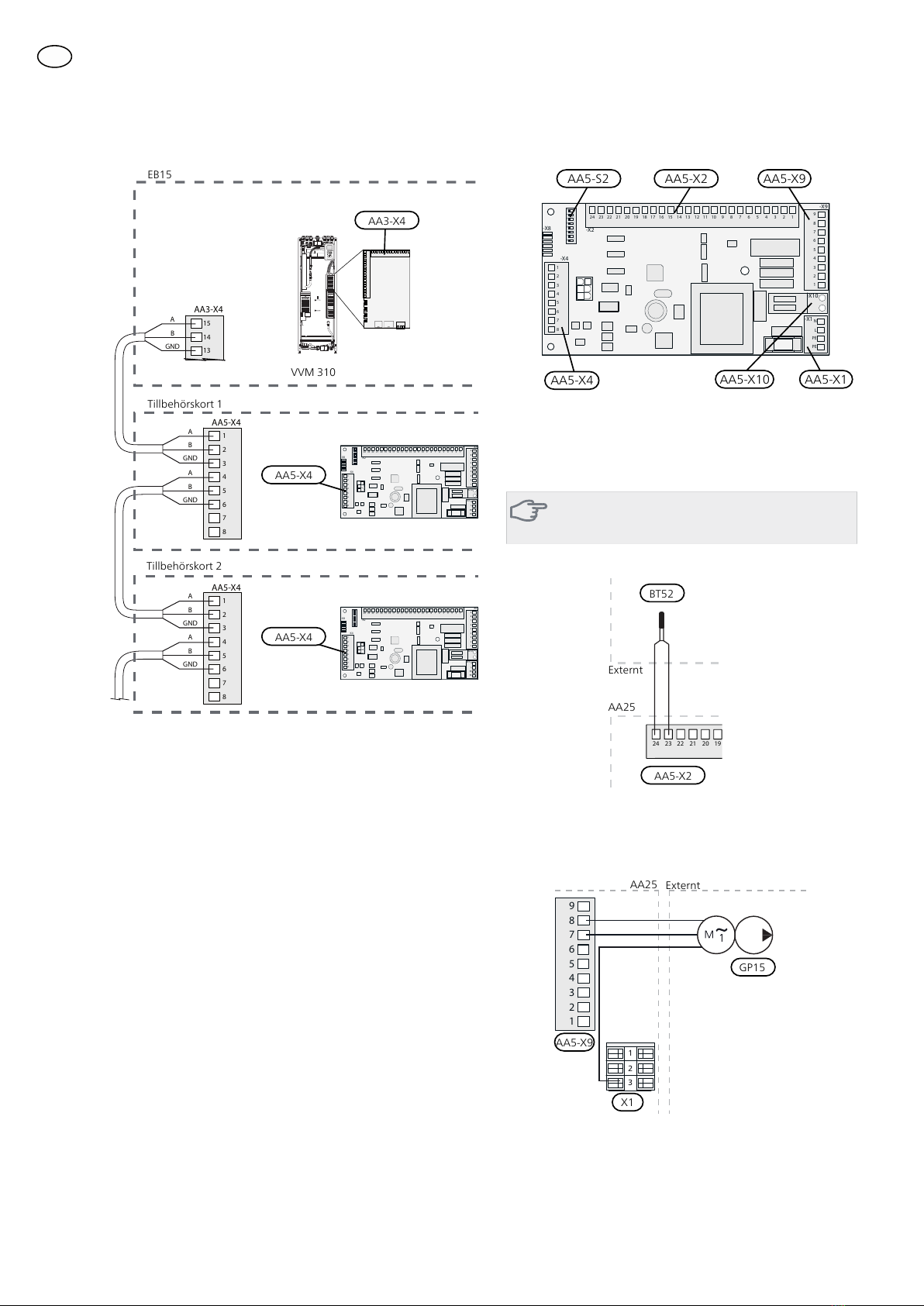

Inomhusmoduler
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till inomhusmodulen på ingångskor-
tet (plint AA3-X4).
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till inom-
husmodulens plint AA3-X4. De efterföljande korten
ansluts i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
EB15
Wilo
Wilo
VVM310
AA3-X4
Tillbehörskort 1
Tillbehörskort 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
VVM320
VVM 500
APH
VVM500
VVM 310 VVM 320
VVM325 VVM325
VVM 325
7
SE

1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
VVM 310
Tillbehörskort 1
Tillbehörskort 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
EB15
Wilo
Wilo
VVM310
AA3-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9AA5-S2
AA5-X10
AA5-X4 AA5-X1
Anslutning av givare
Panngivare (BT52)
Använd kabeltyp LiYY, EKKX eller likvärdig.
TÄNK PÅ!
Skarvning av givarkabeln ska uppfylla IP54.
Anslut givaren till AA5-X2:23-24.
24 202122
23 1516171819
BT52
AA25
Externt
AA5-X2
Anslutning av cirkulationspump (GP15)
Anslut cirkulationspumpen (GP15) till AA5-X9:7 (N),
AA5-X9:8 (230 V) och X1:PE.
1
2
3
4
5
6
7
8
9
3
2
1
AA25 Externt
GP15
AA5-X9
X1
8
SE

Anslutning av styrning panna
Anslut styrningen av gaspanna till AA5-X9:1(N) och
X9:2 (230V).
-X9
1
2
3
4
5
6
7
8
9
AA25 Externt
2
1
AA5
Gas-
panna
Anslutning av styrning elkassett
Anslut styrningen av elkassetten till AA5-X9:1-6.
-X9
1
2
3
4
5
6
7
8
9
Kontaktor 1
-K1
Kontaktor 2
-K2
Kontaktor 3
-K3
AA25 Externt
2
1
AA5
Extern blockering
En kontakt (NO) kan anslutas till AA5-X2:21-22 för att
kunna blockera tillbehöret. När kontakten sluts blocke-
ras tillbehöret.
24 202122
23 1516171819 1314
AA25
Externt
AA5-X2
Extern blockering
DIP-switch
DIP-switchen på tillbehörskortet ska ställas in enligt
nedan.
ON
12345678
S2
9
SE

Aktivering av DEH 310
Aktiveringen av DEH 310 kan göras via startguiden eller
direkt i menysystemet.
Startguiden
Startguiden visas vid första uppstart efter installationen,
men finns även i meny 5.7.
Menysystemet
Om du inte aktiverar DEH 310 via startguiden kan du
göra detta i menysystemet.
Meny 5.2 - systeminställningar
Aktivering/avaktivering av tillbehör.
Meny 5.3.7 - extern tillsats
Här gör du inställningar för extern tillsats
TÄNK PÅ!
Se även Installatörshandboken för VVM 310.
10
SE

General
This accessory is used for VVM 310 indoor module to
enable connection and control of external additional
heat as follows:
■Oil boiler
■Immersion heater/electric boiler
■Gas boiler
■Prioritised additional heat
The heat is used to heat the building and the hot water.
Normally additional output is provided by the immer-
sion heater in VVM 310 in the event that the heat pump
output is not sufficient. With the alternative above this
additional output is provided using external additional
heat. If the power is not available in the external addi-
tional heat, the immersion heater in VVM 310 is auto-
matically engaged.
Prioritised additional heat refers to heating from an
external, non-controlled heat source which, if available,
is prioritised to be used before the heat pump. An ex-
ample of prioritised additional heat would be a wood
fired boiler or back boiler.
NOTE
When this accessory is installed and activated
the temperature in the indoor module vessel
is limited to about 85 °C. Therefore, temperat-
ure settings regarding hot water or heating
must not exceed 85 °C.
Contents
Heating pipe paste1 x
Insulation tape1 x
Unit box1 x
Aluminium tape1 x
Cable ties2 x
Temperature sensor1 x
Cover discs2 x

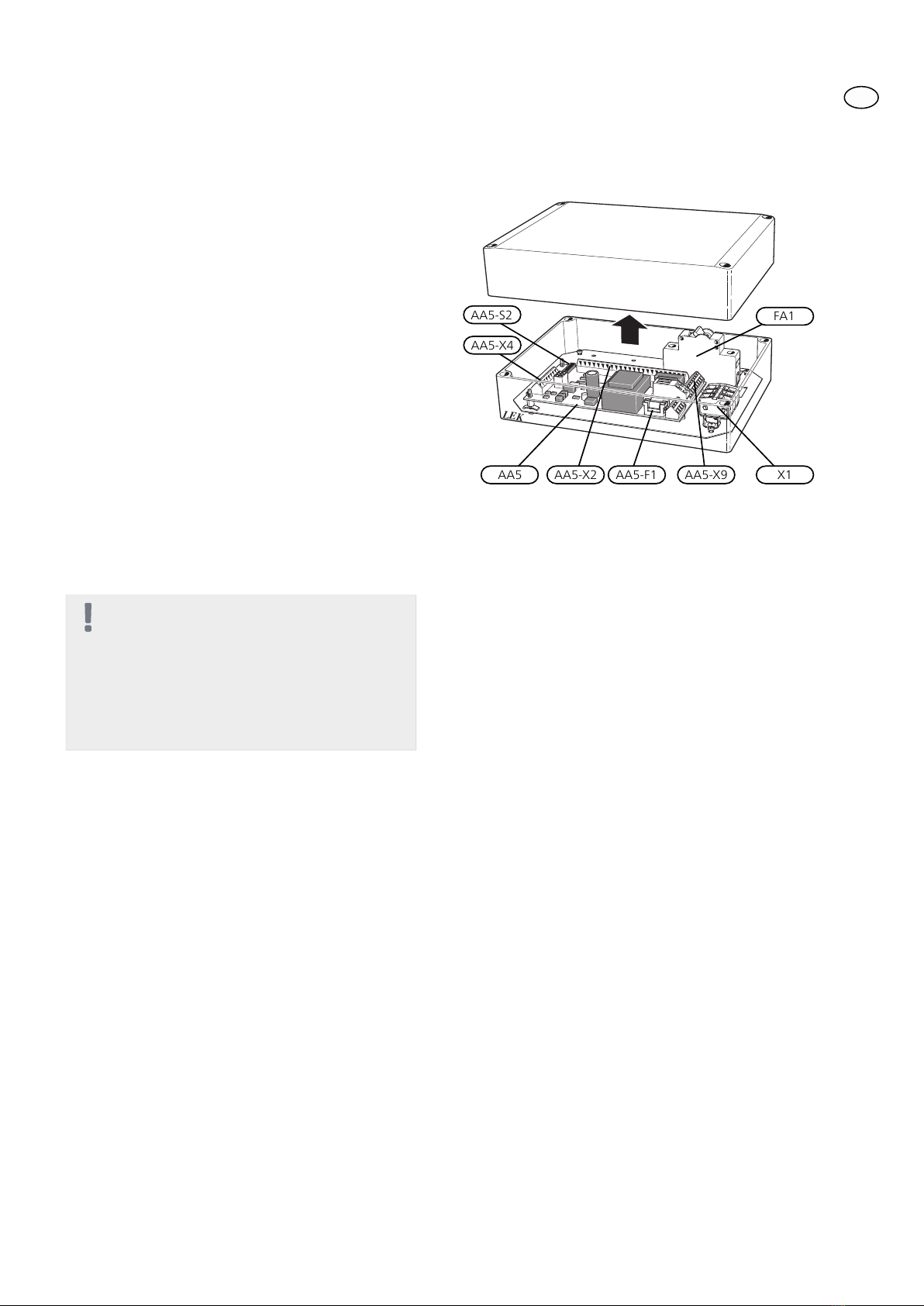

Component positions
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit breaker, 10 AFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external
blocking
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pump, mixing
valve and auxiliary relay
AA5-X9
DIP switchAA5-S2
Fine wire fuse, T4AH250VAA5-F1
Designations in component locations according to
standard IEC 81346.
11
English, Installer manual - DEH 310
GB

Pipe connections
General
All pipework must use 22 mm copper pipes. Sharp
bends must be avoided.
Pipe connections
1. Remove the front top panel and the small panel
concealing the terminals.
2. If VVM 310 has already been installed and filled
with water, the climate system and VVM 310 must
be drained of water, see Installer manual for VVM
310 for further instructions.
3. Remove the plugs in the connections for docking
(XL18) and (XL19).
4. Install pipe for supply line external additional heat
in connection docking in high temp (XL18).
5. Install pipe for return line external additional heat
in connection docking out high temp (XL19).
6. Install the cover discs.
TIP
To prevent unnecessary heat losses insulate
the pipes.
Wilo
Wilo
VVM 310
Pipe for external heat source
XL18 XL19
12
GB

System diagram
Explanation
External addition, immersion heaterEB1
Unit boxAA25
Immersion heaterEB1
Charge pump, external heat sourceGP15
VVM 310EB15
Connection, docking in high temperatureXL18
Connection, docking out high temperat-
ure
XL19
External addition, boilerEM1
Unit boxAA25
Temperature sensor, boilerBT52
Oil, gas, pellet or wood boilerEM1
Charge pump, external heat sourceGP15
Miscellaneous
Expansion vessel, heating mediumCM1
Safety valve, climate systemFL2
Designations according to standard IEC 61346-2.
Docking external addition
The incoming temperature from external additional
heat to VVM 310 must not exceed 85 °C.
Docking, non-step controlled additional heat
Docking to energy source with large internal volume,
e.g. electric or oil fired boiler.
When the degree minutes drop to the degree minute
setting for starting external additional heat, the boiler
activates.
When the boiler sensor BT52) is 3 °C hotter than the
hot water sensor, the charge pump GP15) starts.
When the hot water sensor (BT6) reaches a minimum
of 1 °C hotter than the set stop temperature for the
hot water and at least 6 °C hotter than the calculated
supply temperature, the charge pump GP15) stops and
the heat supply to VVM 310 ceases.
After the charge pump (GP15) has stopped, the boiler
is heated according to the settings in the menu system
for VVM 310.
-FL2
-CM1
-EB15
-XL18
-XL19
-BT52
-EM1
-AA25
-EM1
-GP15
Note! This is an outline diagram. Actual installations
must be planned according to applicable standards.
13
GB

Docking, step controlled additional heat
Docking to an energy source with small internal
volume, for example electric heater or gas boiler.
DEH 310 controls an electric boiler for up to 7 steps
binary or 3 steps linearly.
Step controlled additional heat can be configured to
be controlled in one step when docked to a gas boiler.
When the degree minutes drop to the degree minute
setting for starting external additional heat, the first
power step in the electric heater is activated. The
charge pump starts (GP15) simultaneously.
Additional heat is stepped in by 1 steps per minute and
heats until the hot water sensor (BT6) reaches at least
1 °C hotter than the set stop temperature for the hot
water and at least 6 °C hotter than the calculated sup-
ply temperature.
Stepping in of power steps is slowed when the hot
water sensor (BT6) approaches its stop conditions.
When the last power step has disengaged, the charge
pump (GP15) stops.
-FL2
-CM1
-EB15
-XL18
-XL19
-EB1
-AA25
-EB1
-GP15
Note! This is an outline diagram. Actual installations
must be planned according to applicable standards.
Docking prioritised additional heat
The boiler sensor (BT52) measures the temperature of
the prioritised additional heat.
When the boiler sensor (BT52) is 3 °C hotter than the
hot water sensor (BT6), the charge pump (GP15) starts
to transfer heat from the prioritised additional heat to
VVM 310.
-FL2
-CM1
-EB15
-XL18
-XL19
-BT52
-EM1
-AA25
-EM1
-GP15
Note! This is an outline diagram. Actual installations
must be planned according to applicable standards.
14
GB

Electrical connections
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be car-
ried out in accordance with the stipulations in
force.
The indoor module must not be powered
when installing DEH 310.
The electrical circuit diagram is at the end of this In-
staller handbook.
Indoor modules
This accessory contains an accessory card (AA5) that
must be connected directly to the indoor module on
the input card (terminal block AA3-X4).
If several accessories are to be connected or are already
installed, the following instructions must be followed.
The first accessory card must be connected directly to
the indoor module's terminal block AA3-X4. The follow-
ing cards must be connected in series with the previous
card.
Use cable type LiYY, EKKX or similar.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
EB15
Wilo
Wilo
VVM310
AA3-X4
Accessory card 1
Accessory card 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
VVM320
VVM 500
APH
VVM500
VVM 310 VVM 320
VVM325 VVM325
VVM 325
15
GB

1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
VVM 310
Accessory card 1
Accessory card 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
EB15
Wilo
Wilo
VVM310
AA3-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9AA5-S2
AA5-X10
AA5-X4 AA5-X1
Connecting sensors
Boiler sensor (BT52)
Use cable type LiYY, EKKX or similar.
Caution
Sensor cable splicing must fulfil IP54.
Connect the sensor to AA5-X2:23-24.
24 202122
23 1516171819
BT52
AA25
External
AA5-X2
Connection of the circulation pump (GP15)
Connect the circulation pump (GP15) to AA5-X9:7 (N),
AA5-X9:8 (230 V) and X1:PE.
1
2
3
4
5
6
7
8
9
3
2
1
AA25 External
GP15
AA5-X9
X1
16
GB

Connecting boiler control
Connecting gas boiler control to AA5-X9:1(N) and X9:2
(230V).
-X9
1
2
3
4
5
6
7
8
9
AA25 External
2
1
AA5
Gas
boiler
Connecting electric heater control
Connecting electric heater control to AA5-X9:1-6.
-X9
1
2
3
4
5
6
7
8
9
Kontaktor 1
-K1
Kontaktor 2
-K2
Kontaktor 3
-K3
AA25 External
2
1
AA5
External blocking
A contact (NO) can be connected to AA5-X2:21-22 to
block the accessory. When the contact closes, the ac-
cessory is blocked.
24 202122
23 1516171819 1314
AA25
External
AA5-X2
External blocking
DIP switch
The DIP switch on the accessory card must be set as
follows.
ON
12345678
S2
17
GB

Activating DEH 310
Activating DEH 310 can be performed via the start
guide or directly in the menu system.
Start guide
The start guide appears upon first start-up after install-
ation, but is also found in menu 5.7.
Menu system
If you do not activate DEH 310 via the start guide, this
can be done in the menu system.
Menu 5.2 - system settings
Activating/deactivating of accessories.
Menu 5.3.7 - external addition
Adjust settings for external additional heat here.
Caution
Also see the Installer manual for VVM 310.
18
GB

Allgemeines
Dieses Zubehör wird für das Innenmodul VVM 310 zum
Anschluss und zur Steuerung der folgenden externen
Zusatzheizung eingesetzt:
■Ölkessel
■Elektrokessel/Elektroheizpatrone
■Gaskessel
■Zusatzheizung mit Vorrang
Die Wärme wird zur Gebäudebeheizung und Brauch-
wasserbereitung verwendet.
Im Normalfall erfolgt die Spitzenlastabdeckung über
die Elektroheizpatrone in VVM 310, wenn die Wärme-
pumpenleistung nicht ausreicht. Mit der oben genann-
ten Alternative dies stattdessen über einen externen
Wärmeerzeuger statt. Wenn keine Leistung von dem
externen Wärmeerzeuger abgerufen werden kann,
wird die Elektroheizpatrone in VVM 310 automatisch
zugeschaltet.
Als Zusatzheizung mit Vorrang gilt Wärme von einer
externen, nicht geregelten Wärmequelle, die – sofern
verfügbar – den Vorrang vor der Wärmepumpe erhält.
Ein Beispiel für eine Zusatzheizung mit Vorrang ist ein
Holzheizkessel oder ein Kamin mit Wassermantel.
HINWEIS!
Wenn dieses Zubehör installiert und aktiviert
ist, muss beachtet werden, dass die maximal
zulässige Temperatur des Wärmepumpenspei-
chers etwa 85°C beträgt. Deshalb sollten die
Temperatureinstellungen für Brauchwasser
oder Heizung einen Wert von 85°C nicht
überschreiten.
Inhalt
Wärmeleitpaste1 St.
Isolierband1 St.
Gerätegehäuse1 St.
Aluminiumklebeband1 St.
Kabelbinder2 St.
Fühler1 St.
Abdeckscheiben2 St.
Position der Komponenten
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elektrische Komponenten
Sicherungsautomat, 10AFA1
Anschlussklemme, SpannungsversorgungX1
ZubehörplatineAA5
Anschlussklemme für Fühler und extern
geschaltete Blockierung
AA5-X2
Anschlussklemme für Kommunikationslei-
tung
AA5-X4
Anschlussklemme für Umwälzpumpe,
Mischventil und Hilfsrelais
AA5-X9
DIP-SchalterAA5-S2
Feinsicherung, T4AH250VAA5-F1
Bezeichnungen der Komponentenpositionen gemäß
Standard IEC 81346.
19
Deutsch, Installateurhandbuch - DEH 310
DE

Rohranschlüsse
Allgemeines
Die gesamte Rohrverlegung muss mit 22-mm-Kupfer-
rohren erfolgen. Scharfe Knicke sind zu vermeiden.
Rohranschlüsse
1. Demontieren Sie die vordere obere Abdeckung
sowie die kleine Abdeckung, die die Anschlüsse
verdeckt.
2. Wenn VVM 310 bereits installiert und mit Wasser
befüllt wurde, muss das Wasser aus dem Klimati-
sierungssystem und VVM 310 entleert werden.
Weitere Anweisungen entnehmen Sie dem
Installateurhandbuch für VVM 310.
3. Entfernen Sie die Stopfen in den Dockungsanschlüs-
sen (XL18) und (XL19).
4. Montieren Sie die Vorlaufleitung für die externe
Zusatzheizung am Dockungsanschluss Hochtempe-
ratureintritt (XL18).
5. Montieren Sie die Rücklaufleitung für die externe
Zusatzheizung am Dockungsanschluss Hochtempe-
raturaustritt (XL19).
6. Montieren Sie die Abdeckscheiben.
TIP!
Um unnötige Wärmeverluste zu vermeiden,
sollten die Rohre isoliert werden.
Wilo
Wilo
VVM 310
Rohr für externe Wärmequelle
XL18 XL19
20
DE
