Allmänt
Detta tillbehör används för att docka F750 till VPBS 300
i hus där det finns solanläggning samt ett stort behov
av varmvatten.
VPBS 300 kan installeras både till höger och till vänster
om F750. Lämna fritt utrymme på 60 mm mellan pro-
dukterna och bakomliggande vägg.
TÄNK PÅ!
Värmepumpens mjukvara skall vara program-
varuversion 2815 eller senare. Om så inte är
fallet, ska en uppdatering av mjukvaran göras.
Uppdatering finns tillgänglig på www.ni-
be.se/programvara, alternativt på USB-minne.
TÄNK PÅ!
Vattnet från solfångaren kan nå höga tempe-
raturer. Varmvattensidan ska förses med
blandningsventil.
TIPS!
Se installationshandböckerna för F750 och
VPBS 300 för mer information om produkterna
och dess installation. Dokumenten finns att
ladda hem på www.nibe.se.
Innehåll
Apparatlåda (AA25)1 st
Avstängningsventil (QM35)1 st
Blandningsventil (FQ1)1 st
Backventil (RM1)1 st
Buntband2 st
Flexrör inklusive isolering2 st
Förminskningssats 28-22 mm3 st
Förstärkningshylsa Ø22 mm4 st
Klämring 22 mm2 st
Klämringsmutter 22 mm1 st
Luftnippel1 st
Metallclips 22 mm1 st
Metallclips 28 mm1 st
O-ringar Ø22 mm2 st
O-ringar Ø28 mm2 st
Planpackning1 st
Plastclips6 st
Plugg Ø15 mm1 st
Plugg R151 st
Plugg 22 mm2 st
Tejp1 st
Temperaturgivare för inomhusbruk (BT6),
(BT7), (BT54)
3 st
Temperaturgivare för solfångare (BT53)1 st
USB-minne med programvara1 st
Vinkelkoppling1 st
Växelventil (QN28)1 st
3
Installatörshandbok - SCA 40
SE

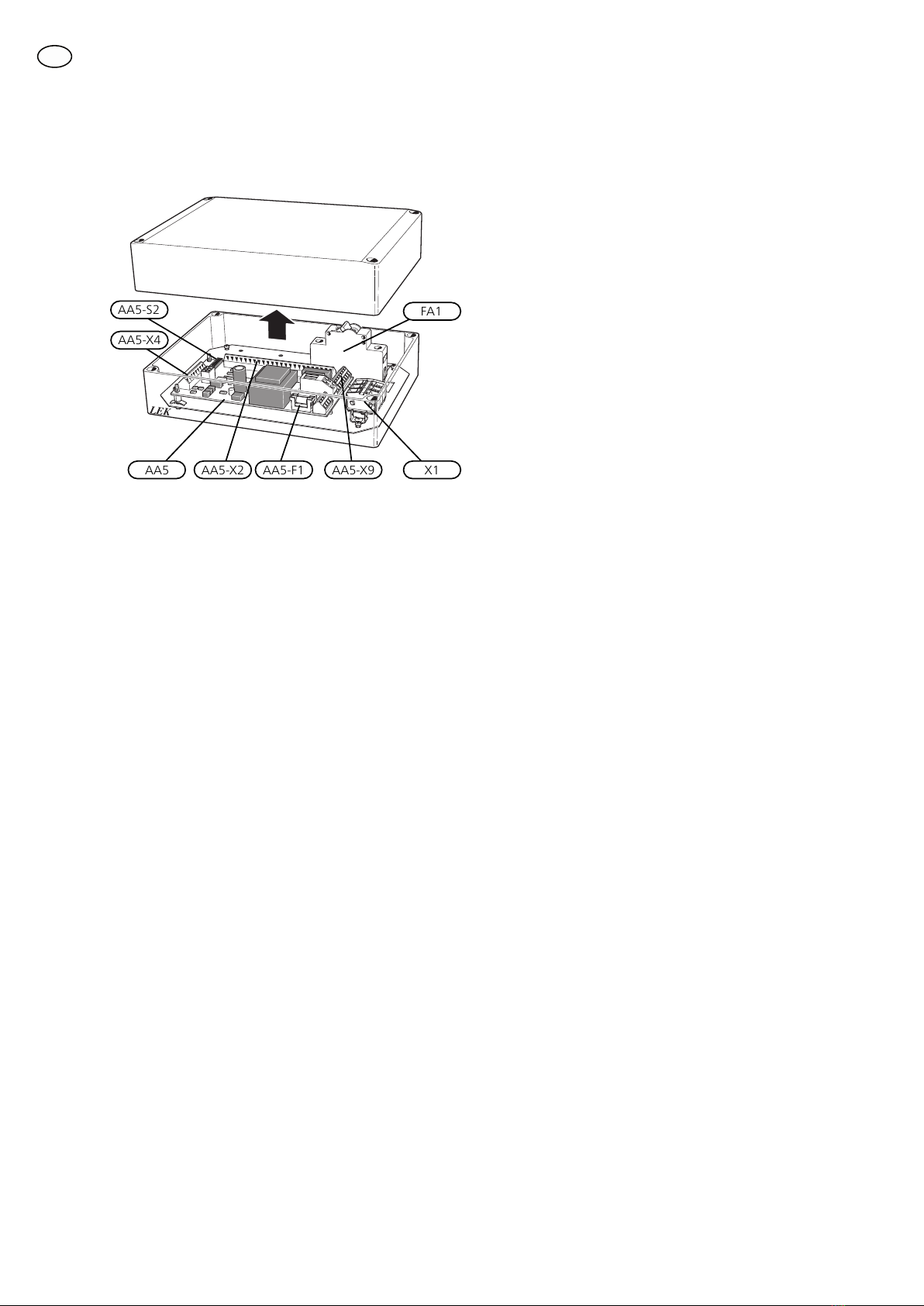

Komponentplacering apparatlåda (AA25)
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern bloc-
kering
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9
DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard
IEC 81346.
4
SE

Ombyggnad av F750
Allmänt
1. Stäng av värmepumpen och slå av strömmen på
säkerhetsbrytaren.
2. Ta bort frontluckorna enligt beskrivning i värme-
pumpens installatörshandbok.
3. Töm F750 på vatten samt släpp trycket i klimatsy-
stemet om värmepumpen blivit installerad tidigare.
4. Koppla bort anslutningen för inkommande kallvat-
ten, se Installatörshandbok för F750 för ytterligare
instruktioner.
Blandningsventil (FQ1)
F750 koppar saknar blandningsventil (FQ1). Om fabriks-
inställningen ändras så att varmvattentemperaturen
kan överstiga 60 °C ska blandningsventil monteras, se
installatörshandbok för F750.

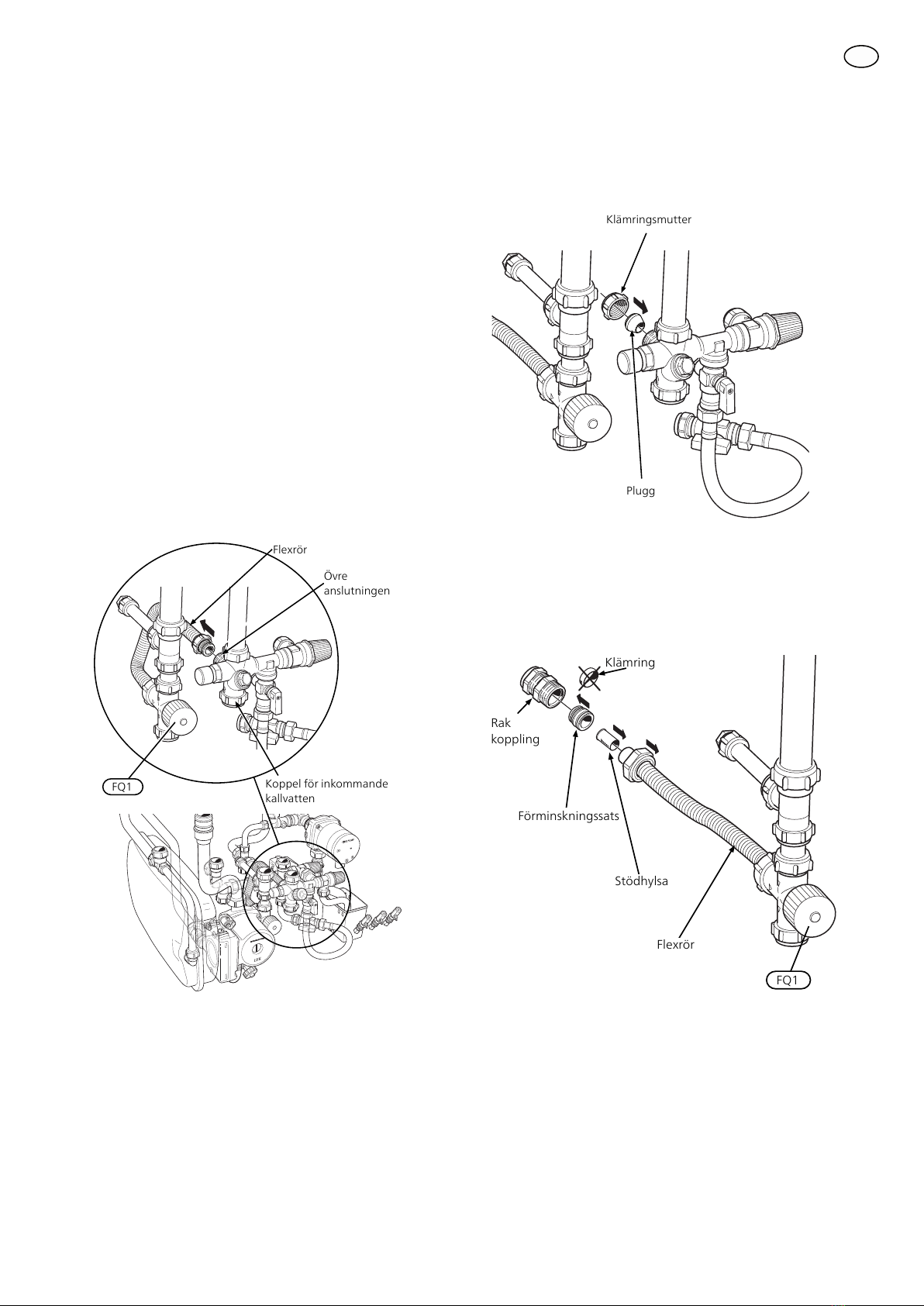

1. Mellan blandningsventilen i F750 rostfri (EB100-
FQ1) och kopplet för inkommande kallvatten finns
ett flexrör. Lossa detta flexrör från den övre anslut-
ningen på kopplet.
LEK
Flexrör
Koppel för inkommande
kallvatten
Övre
anslutningen
FQ1
2. Plugga anslutningen på kopplet med bipackad
klämringsmutter och plugg (Ø15 mm).
Plugg
Klämringsmutter
3. Ta bort klämringen från flexröret genom att anting-
en knacka bort den eller ta en tång och kläm ihop
den på några olika ställen tills den lossnar och kan
tas bort. Anslut den medlevererade förminsknings-
satsen, stödhylsan och den raka kopplingen
(22 mm) på det lossade flexröret och dra det mot
baksidan av F750.
Rak
koppling
Klämring
Flexrör
Förminskningssats
Stödhylsa
FQ1
5
SE

Cirkulationspump (GP1)
1. Demontera röret ovanför värmebärarpumpen
(GP1).
APH
Rör GP1
2. Montera 2 medlevererade o-ringar i spåren på
vinkelkopplingen. Sätt ihop vinkelkopplingen med
flexröret som har honanslutning. Montera samman
vinkelkopplingen och flexröret med medlevererat
metallclips (22 mm).
TIPS!
För att underlätta montering av O-ringar
kan dessa blötas med såpvatten.
O-ringar
Flexrör
Vinkelkoppling
Metallclips
3. Montera flexröret och planpackning på värmebä-
rarpumpen (GP1).
APH
Planpackning
Flexrör
GP1
4. Dra flexröret till baksidan av F750.
6
SE

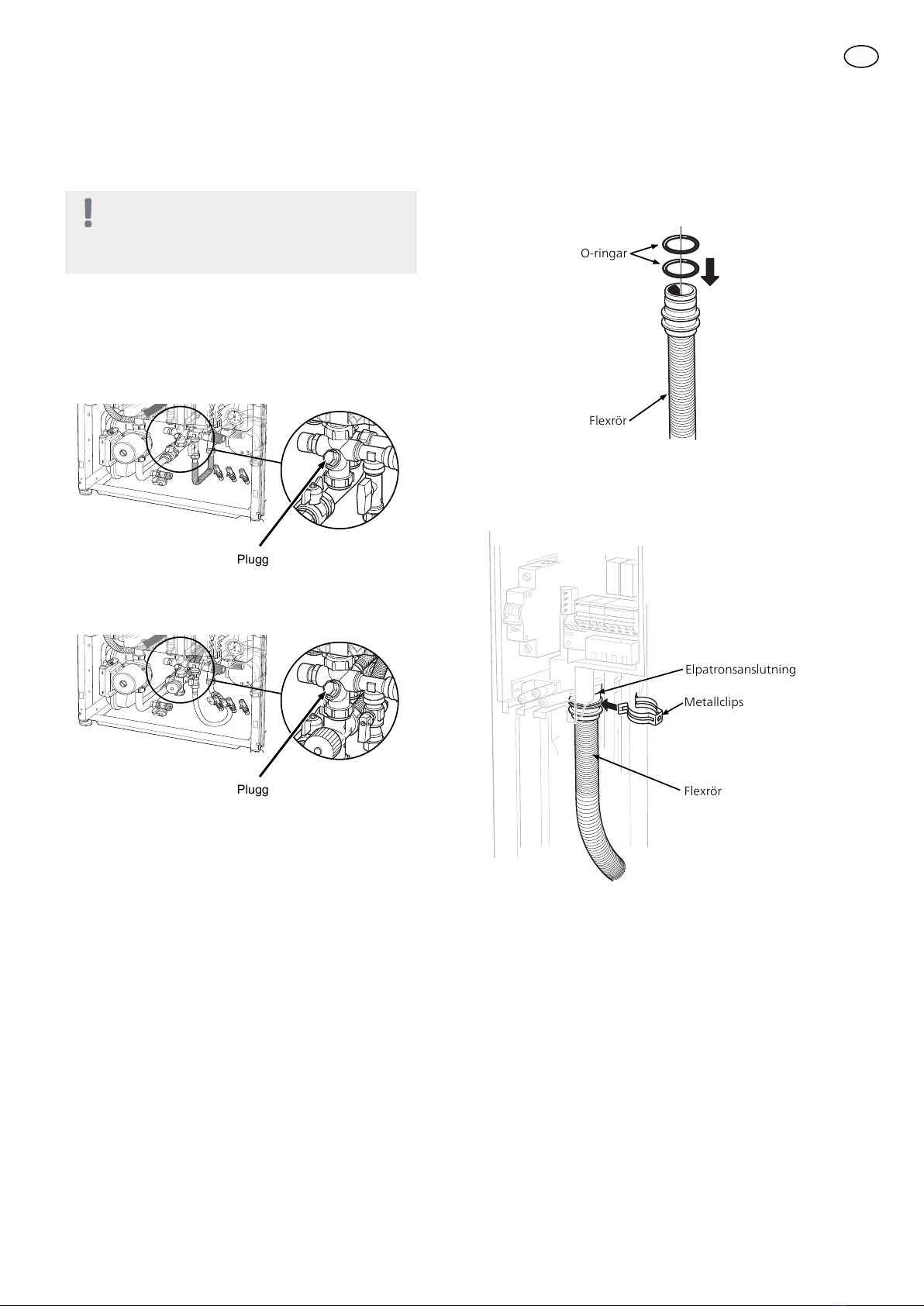

Påfyllningsventil (QM10)
OBS!
Backventilen i påfyllningsventilen (QM10) i
F750 ska demonteras för att det inte ska kunna
uppstå undertryck i VPBS 300.
1. Demontera backventilen som sitter innanför påfyll-
ningsventilen (QM10).
2. Montera bipackad R15-plugg.
F750, Koppar
LEK / APH
Plugg
LEK / APH
F750, Rostfri
LEK / APH
Plugg
LEK / APH
Elpatronanslutning
1. Montera 2 bipackade o-ringar Ø28 mm i spåren
på kopplingen på det andra flexröret.
O-ringar
Flexrör
2. Montera flexröret i elpatronsanslutningen med det
medlevererande metallclipset (28 mm).
Flexrör
Metallclips
Elpatronsanslutning
3. Dra flexröret till baksidan av F750.
7
SE

4-vägskoppling
1. Demontera klämringsmuttern med plugg från
dockningsanslutningen, returledning (XL9) på 4-
vägskopplingen i F750.
Klämringsmutter med plugg
4-vägskoppling
XL9
2. Montera en medlevererad klämring i dockningsan-
slutningen (XL9).
Klämring
Mutter
CP1-XL9
8
SE

Röranslutning extra varmvatten
Principschema
Förklaring
VPBS 300CP1
F750EB100
Blandningsventil, varmvatten (endast F750
rostfri)
FQ1
SCA 40WP5
Apparatlåda med tillbehörskortAA25
Temperaturgivare, varmvattenladdning, styran-
de
BT6
Temperaturgivare, varmvatten topp, visandeBT7
Blandningsventil, varmvattenFQ1
Avstängningsventil, kallvattenQM35
Växelventil, varmvattenQN28
BackventilRM1
Principschema extra varmvatten
-EB100
-QN10
-GP1
-BT63
-EB1
-FQ1
-BT6
-XL3 -XL4 -XL1
-XL2
-QN27
-XL9
-XL3 -XL9 -XL4 -XL8
WP5-RM1 WP5-QM35
WP5-FQ1
CP1
WP5-QN28
WP5-BT7
WP5-BT6
WP5-AA25
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
9
SE

Allmänt
Två flexrör med tillhörande isolering ingår i SCA 40. All
övrig rördragning ska ske med 22 mm rör och snäva
böjar ska undvikas.
TÄNK PÅ!
För att undvika onödiga värmeförluster bör
rören isoleras.
Kallvatten
1. Montera bipackad avstängningsventil (QM35), bi-
packad backventil (RM1) samt en T-koppling på
inkommande kallvatten.
2. F750 R: Anslut inkommande kallvatten från T-
kopplingen till flexröret från blandningsventilen
(FQ1) i F750 (EB100).
F750 Cu: I de fall det inte finns blandningsventil
(FQ1) i F750 ansluts inte inkommande kallvatten i
F750.
OBS!
Backventilen har endast en flödesriktning och
måste monteras rätt i förhållande till flödet.
LEK
Inkommande kallvatten
Klämring
Backventil (RM1)
Avstängningsventil, kallvatten (QM35)
T-koppling
EB100-
FQ1
Röranslutningar VPBS 300
Sv PBD
Givarkabeldragning
LEK
LEK
LEK
XL4
XL13XL8 XL3 XL9
UA1
UA2
UA3
XL14
XL3 XL9XL8 XL4
Förklaring
Anslutning kallvattenXL3
Anslutning varmvattenXL4
Anslutning dockning från F750 (EB100)XL8
Anslutning dockning till F750 (EB100)XL9
Blandningsventil (WP5-FQ1)
Montera den bipackade blandningsventilen (WP5-FQ1)
med porten för varmvatten på anslutning varmvatten
(XL4) på VPBS 300.
Anslutningar
1. Dra rör från T-kopplingen till anslutningen för
kallvatten på blandningsventilen (WP5-FQ1) samt
anslutningen för kallvatten (XL3) på VPBS 300
(CP1).
LEK
Inkommande kallvatten
WP5-FQ1 och CP1-XL3
T-koppling
2. Dra ett rör från blandningsventilens (WP5-FQ1)
port för kallvatten till kallvattenanslutningen (XL3)
i F750 (EB100).
3. Koppla samman dockningsanslutning, returledning
(XL9) i VPBS 300 (CP1) med dockningsanslutningen
(XL9) i F750 (EB100).
10
SE

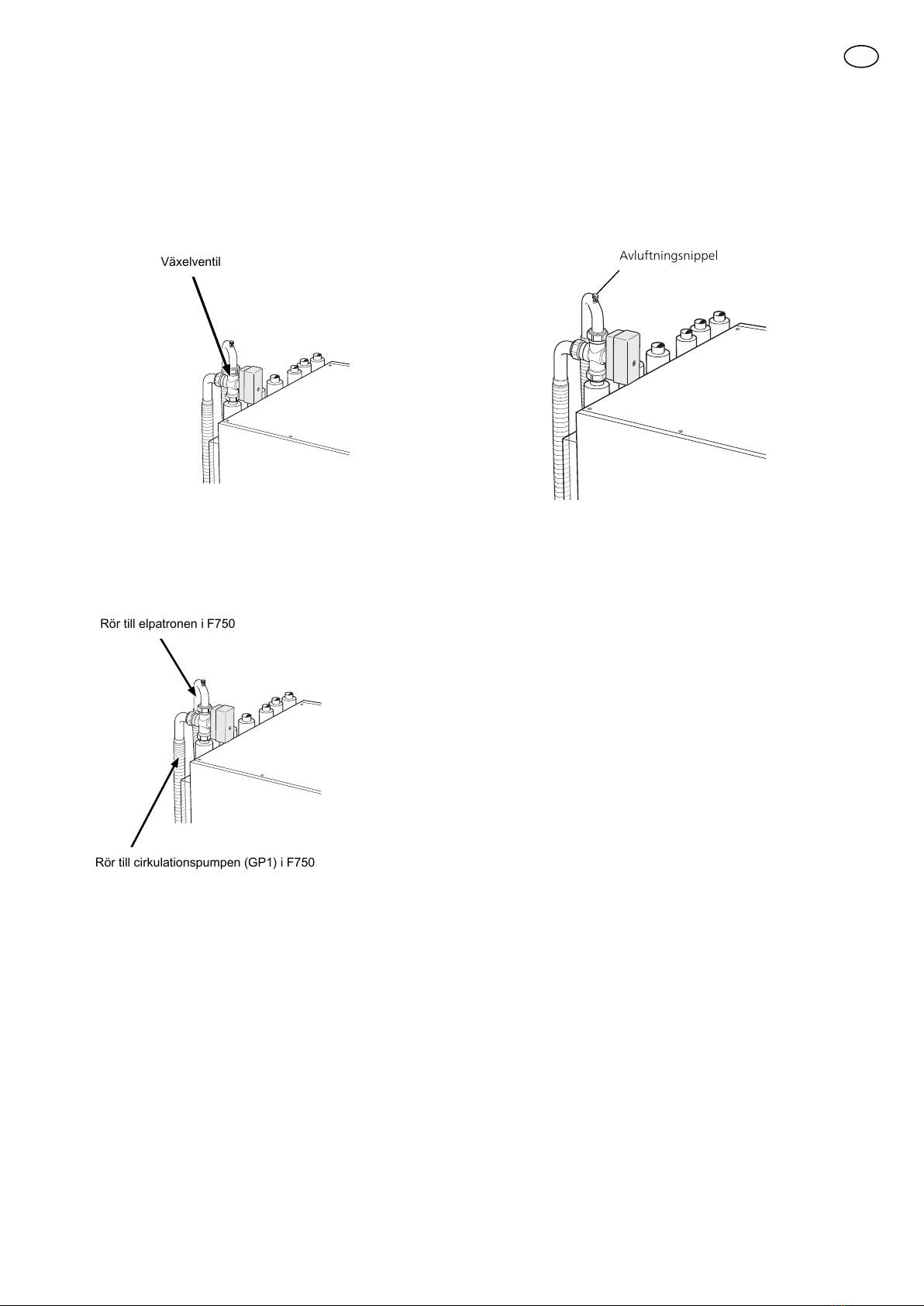

Växelventil (WP5-QN28)
1. Montera den bipackade växelventilen (QN28) med
port A på anslutning för dockning (XL8) på VPBS
300.
Växelventil
2. Anslut flexrören för fram- och returledningen på
växelventilen.
Port B: Till elpatronanslutningen i F750.
Port AB: Från värmerbärarpumpen (GP1) i F750.
För flexrören först bakåt sedan uppåt.
Rör till elpatronen i F750
Rör till cirkulationspumpen (GP1) i F750
Avluftning
1. Montera den bipackade avluftningsnippeln på
flexröret som går från växelventilen (QN28) till el-
patronanslutningen.
Avluftningsnippel
11
SE

Pump- och tryckfallsdiagram
Vidstående diagram visar pumpkapacitet med VPBS
300 dockad till F750, som i detta fall då ersätter mot-
svarande diagram i Installatörshandboken för F750.
Kapacitet cirkulationspump
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5
Tryck
(kPa)
Flöde (l/s)
Tillgängligt externt tryck, klimatsystem
Hastighet I
Kapacitet cirkulationspump
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5
Tryck
(kPa)
Flöde (l/s)
Tillgängligt externt tryck, klimatsystem
Hastighet II
Kapacitet cirkulationspump
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5
Tryck
(kPa)
Flöde (l/s)
Tillgängligt externt tryck, klimatsystem
Hastighet III
12
SE

Röranslutning sol
Principschema
Förklaring
SolsatsEP30
ExpansionskärlCM5
SolfångareEP8
Säkerhetsventil, solFL4
Cirkulationspump, solGP4
AvstängningsventilQM40-QM42
BackventilRM1-RM2
VPBS 300CP1
F750EB100
SCA 40WP5
Apparatlåda med tillbehörskortAA25
Temperaturgivare, solfångareBT53
Temperaturgivare, solslingaBT54
Beteckningar enligt standard IEC 61346.
Principschema sol
-EB100
-XL3 -XL4 -XL1
-XL2
-XL9
-XL13
CP1
WP5-BT54
WP5-AA25
-GP4
-EP30 -WP5-BT53
-XL14
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
13
SE

Röranslutning
Allmänt
Se Installatörshandbok för VPBS 300.
Anslutning av solfångare till VPBS 300
Sv PBD
Givarkabeldragning
LEK
LEK
LEK
XL4
XL13XL8 XL3 XL9
UA1
UA2
UA3
XL14
XL14XL13
VPBS 300 behöver inte tömmas på vatten före installa-
tion av SCA 40.
1. Anslut framledningen (från solfångaren) till anslut-
ning för framledning (XL13).
2. Anslut returledningen (till solfångaren) till anslut-
ningen för returledning (XL14).
För att undvika onödiga värmeförluster bör rören iso-
leras.
TÄNK PÅ!
Det kan bli väldigt höga temperaturer i solfång-
aren. Rör, kopplingar, isolering m.m. måste
tåla dessa temperaturer.
Laddpump (EP30-GP4)
Placera laddpumpen (EP30-GP4) på returledningen till
solfångaren.
Lämpliga flöden/solfångararea
Rekommenderat flöde är 50 l/h per m2solfångaryta.
14
SE

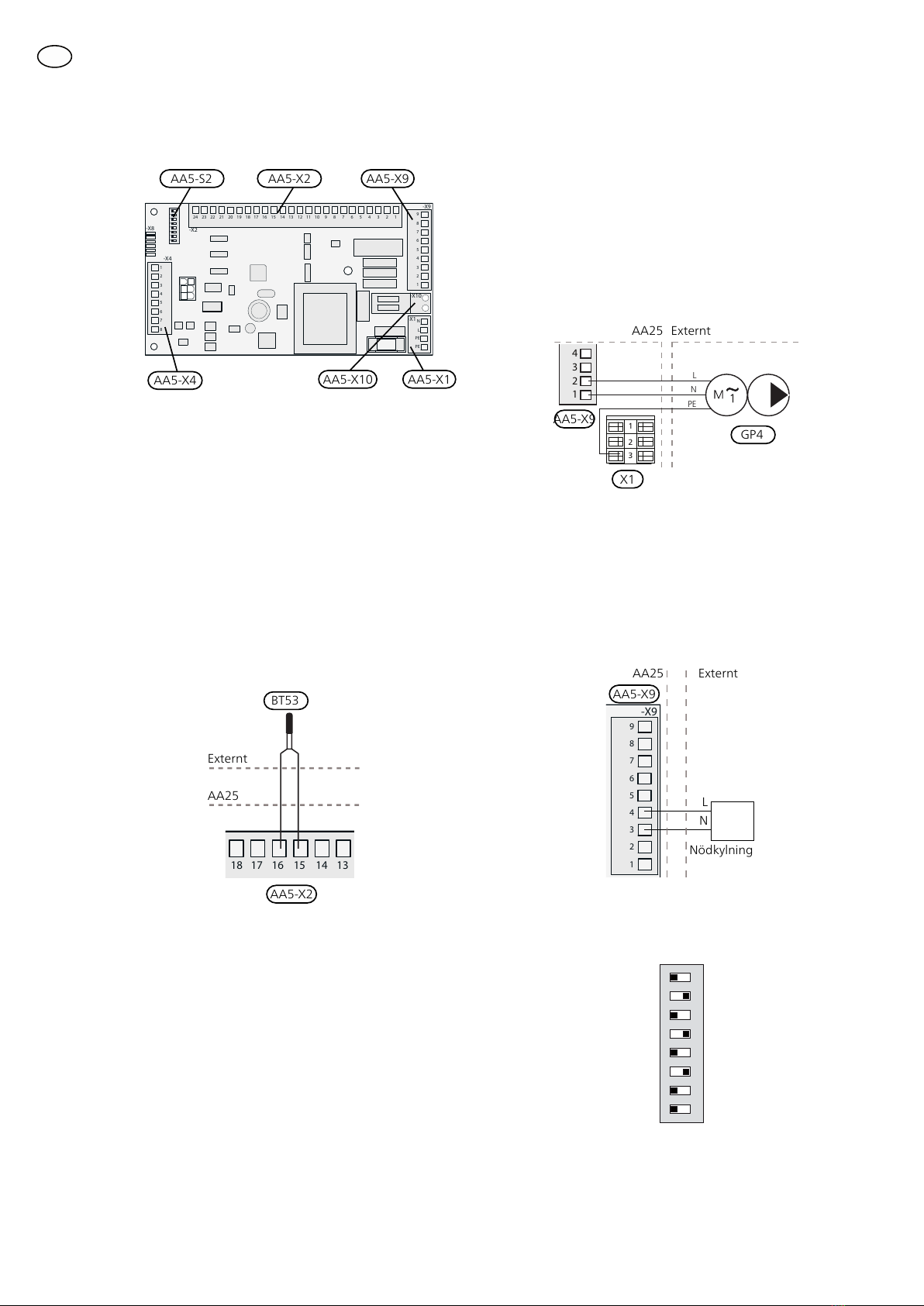

Elinkoppling
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Värmepumpen ska vara spänningslös vid instal-
lation av SCA 40.
OBS!
Om matningskabeln är skadad får den endast
ersättas av NIBE, dess serviceombud eller lik-
nande behörig personal för att undvika even-
tuell fara och skada.
OBS!
För att undvika störningar får kommunika-
tions- och/eller givarkablar till externa anslut-
ningar inte förläggas närmare än 20 cm från
starkströmsledningar.
Elschema finns i slutet av denna Installatörshandbok.
Montering av apparatlåda (WP5-AA25)

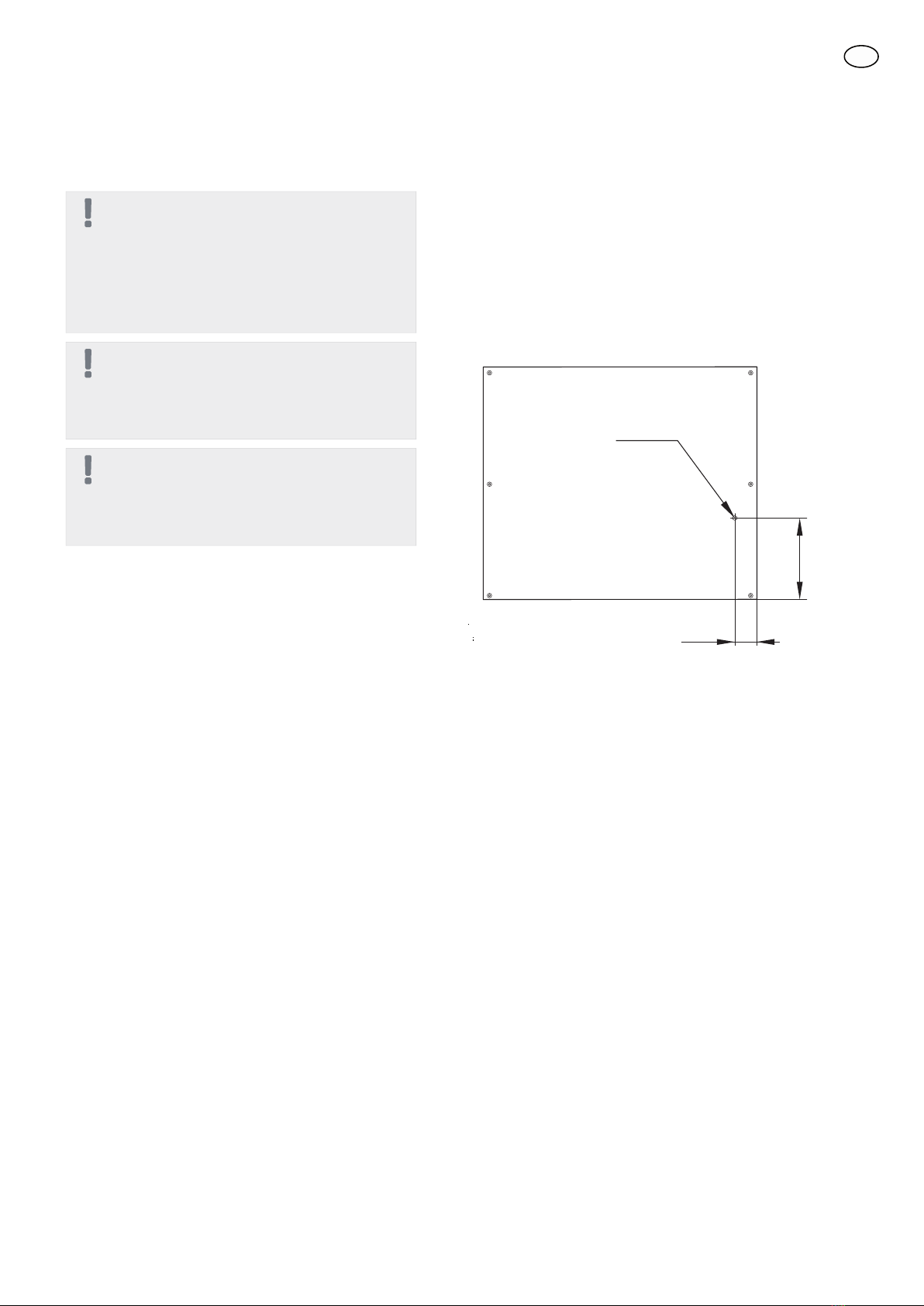

1. Borra ett hål i topplåten på VPBS 300 för jordleda-
ren enligt bild nedan.
2. Demontera frontplåten och dra jordledaren genom
plåten.
3. Montera den bifogade tejpen på apparatlådans
(AA25) undersida.
4. Montera apparatlådan (AA25) på plåten. Fäst
jordledaren i skruven i främre, högra hörnet, mellan
topplåten och stommen.
5. Montera frontplåten på VPBS 300.
182
48
Ø 10
15
SE

Anslutning av kommunikation
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till värmepumpen på ingångskortet
(plint AA3-X4).
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till värme-
pumpens plint AA3-X4. De efterföljande korten ansluts
i serie med föregående kort.
Kommunikationskabeln (W102, längd 3,5 meter) är
monterad från fabrik och ansluts enligt tabellen nedan.
Annat tillbehör-
skort (AA5-X4)
Värmepump
(AA3-X4)
Färg
415Vit (A)
514Brun (B)
613Grön (GND)
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
LEK
Tillbehörskort 1
Tillbehörskort 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
EB100
F750
AA3-X4
Anslutning av matning
Apparatlådan (AA25) levereras med matningskabel
med stickkontakt (W101, längd 3,0 meter) monterad
från fabrik.
16
SE

Montering av givare
Givare, varmvattenladdning (WP5-BT6), varmvatten
topp (WP5-BT7)och solslinga (WP5-BT54) placeras i
därför avsedda dykrör i VPBS 300, se bild nedan. Fäst
givarkablarna med bifogade plastclips.
Sv PBD
Givarkabeldragning
LEK
LEK
LEK
XL4
XL13XL8 XL3 XL9
UA1
UA2
UA3
XL14
BT7
BT6
BT54
Temperaturgivare, solfångare (WP5-BT53) monteras
med värmeledningspasta och fixeras med buntband.
Givaren placeras i solfångarens dykrör vid utloppet från
solfångaren.
BT53
Använd kabeltyp LiYY, EKKX eller likvärdig.
TÄNK PÅ!
Skarvning av kabeln för solfångaren ska upp-
fylla IP54.
17
SE

ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9AA5-S2
AA5-X10
AA5-X4 AA5-X1
Anslutning av fabriksmonterat kablage
De utgående kablagen (W104), (W105) och (W106)
från apparatlådan (WP5-AA25) ansluts internt på VPBS
300. Kablage (W104) förläggs via baksidan och dras
sedan, i därför avsedda spår, upp på framsidan av VPBS
300.
■(W104) ansluts till givare, varmvattenladdning (WP5-
BT6).
■(W105) anslut till givare, varmvatten topp (WP5-BT7).
■(W106) ansluts till givare, solslinga (WP5-BT54).
Anslutning av givare
Givare, solfångare (WP5-BT53)
Anslut givare, solfångare (WP5-BT53) till AA5-X2:15-16
i apparatlådan (WP5-AA25).
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA25
Externt
BT53
AA5-X2
Anslutning av växelventil (WP5-QN28)
Det utgående kablaget (W103) från apparatlådan
(WP5-AA25) ansluts till växelventilen (WP5-QN28).
Anslutning av cirkulationspump sol (EP30-
GP4)
Anslut cirkulationspumpen (EP30-GP4) till AA5-X9:2
(230V), X9:1 (N) och X1:3 (PE) i apparatlådan (WP5-
AA25).
1
2
3
4
L
N
PE
3
2
1
AA25 Externt
GP4
AA5-X9
X1
Anslutning av eventuell nödkylning
För att undvika att det blir för varmt i den externa till-
satsen (EP30) finns möjlighet att koppla in kylfunktion.
Kylning genereras med hjälp av ett relä och sker genom
att t.ex. spola ut varmvatten eller styra över kretsen till
en fläktkonvektor.
Anslut relä för nödkylning till AA5-X9:3 (N) och
AA5-X9:4 (230 V) i apparatlådan (WP5-AA25).
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
N
L
AA25 Externt
Nödkylning
AA5-X9
DIP-switch
DIP-switchen (S2) på tillbehörskortet (AA5) i apparatlå-
dan (WP5-AA25) ska ställas in enligt nedan.
ON
12345678
S2
18
SE

Aktivering av SCA 40
Aktiveringen av SCA 40 kan göras via startguiden eller
direkt i menysystemet.
Startguiden
Startguiden visas vid första uppstart efter värmepumps-
installationen, men finns även i meny 5.7.
Menysystemet
Om du inte aktiverar SCA 40 via startguiden kan du
göra detta i menysystemet.
Meny 5.2 - systeminställningar
Aktivering/avaktivering av tillbehör.
Meny 3.1 - serviceinfo
Här kan du se temperaturer och om ev. extern blocke-
ring av SCA 40 är aktiv.
TÄNK PÅ!
Se även Installatörshandboken för F750.
TÄNK PÅ!
Värmepumpens mjukvara skall vara program-
varuversion 2815 eller senare. Om så inte är
fallet, ska en uppdatering av mjukvaran göras.
Uppdatering finns tillgänglig på www.ni-
be.se/programvara, alternativt på USB-minne.
19
SE

Elschema
20
SE
