Nibe SCA 40 User guide

LEK
APH
SCA 40
Installatörshandbok Dockningssats för F750 med VPBS 300
samt sol
SE
Installer manual Docking kit for F750 with VPBS 300 and
solar
GB
Asentajan käsikirja Liitäntäsarja F750:lle VPBS 300:lla ja au-
rinkokeräimellä
FI
IHB 1310-3
431220

Allmänt
Detta tillbehör används för att docka F750 till VPBS 300
i hus där det finns solanläggning samt ett stort behov av
varmvatten.
VPBS 300 kan installeras både till höger och till vänster
om F750. Lämna fritt utrymme på 60 mm mellan produk-
terna och bakomliggande vägg.
TÄNK PÅ!
Detta tillbehör kan kräva en uppdatering av
programvaran i din F750.
Värmepumpens mjukvara skall vara programva-
ruversion 2815 eller senare.
TÄNK PÅ!
Vattnet från solfångaren kan nå höga tempera-
turer. Varmvattensidan ska förses med bland-
ningsventil.

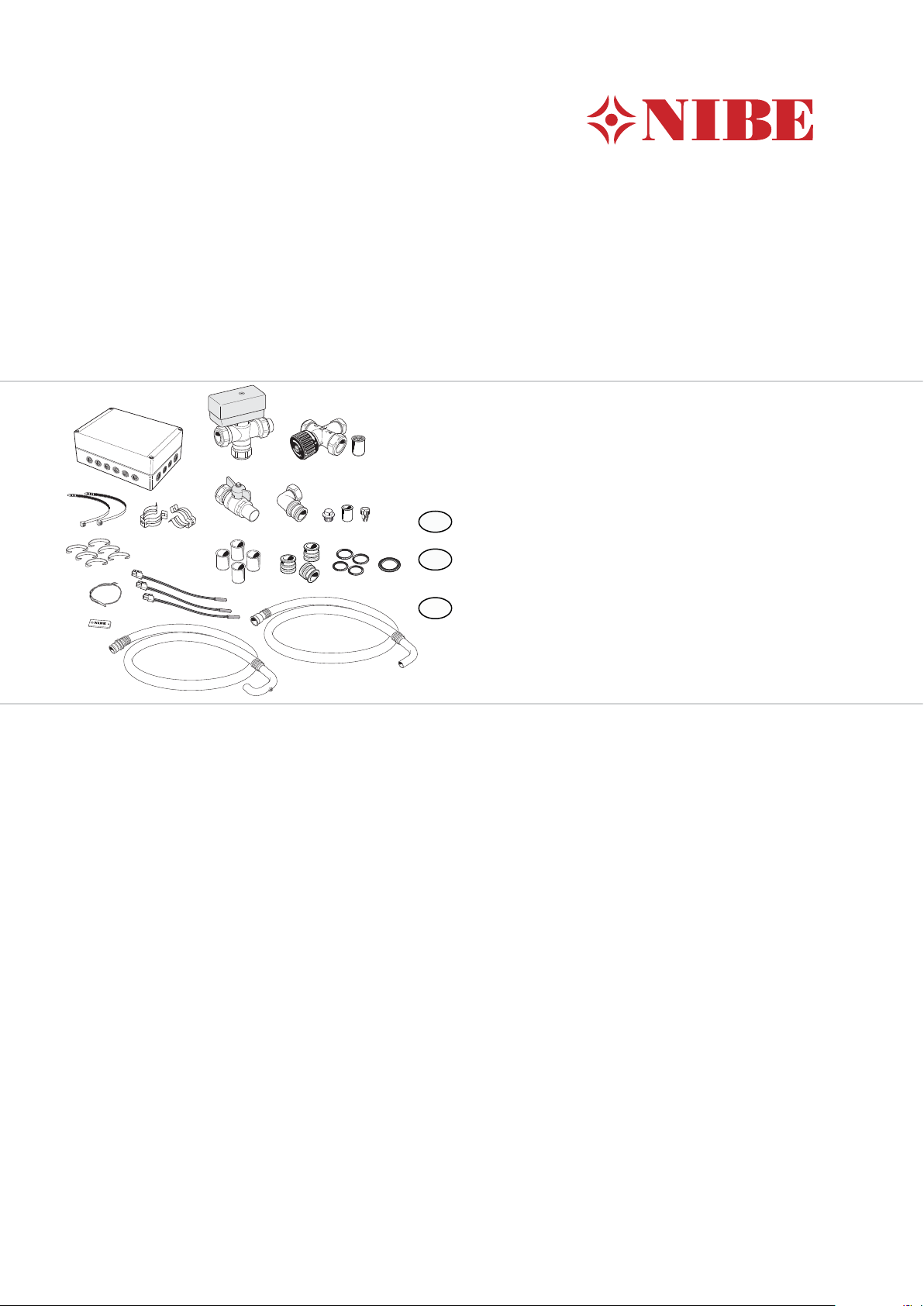

Innehåll
Tillbehörslåda (apparatlåda)1st
Tejp1st
USB-minne med programvara1st
Temperaturgivare för inomhusbruk3st
Temperaturgivare för solfångare1st
Buntband2st
Växelventil1st
Backventil1st
Avstängningsventil 22 mm1st
Blandningsventil1st
Luftnippel1st
O-ringar4st
Planpackning1st
Metallclips 22 mm1st
Metallclips 28 mm1st
Plastclips6st
Flexrör2st
Vinkelkoppling1st
Förminskningssats 28-22 mm3st
Förstärkningshylsa4st
Klämring 22 mm2st
Klämringsmutter 22 mm1st
Plugg R151st
Plugg 15 mm1st
Plugg 22 mm2st
3
Installatörshandbok - SCA 40
SE

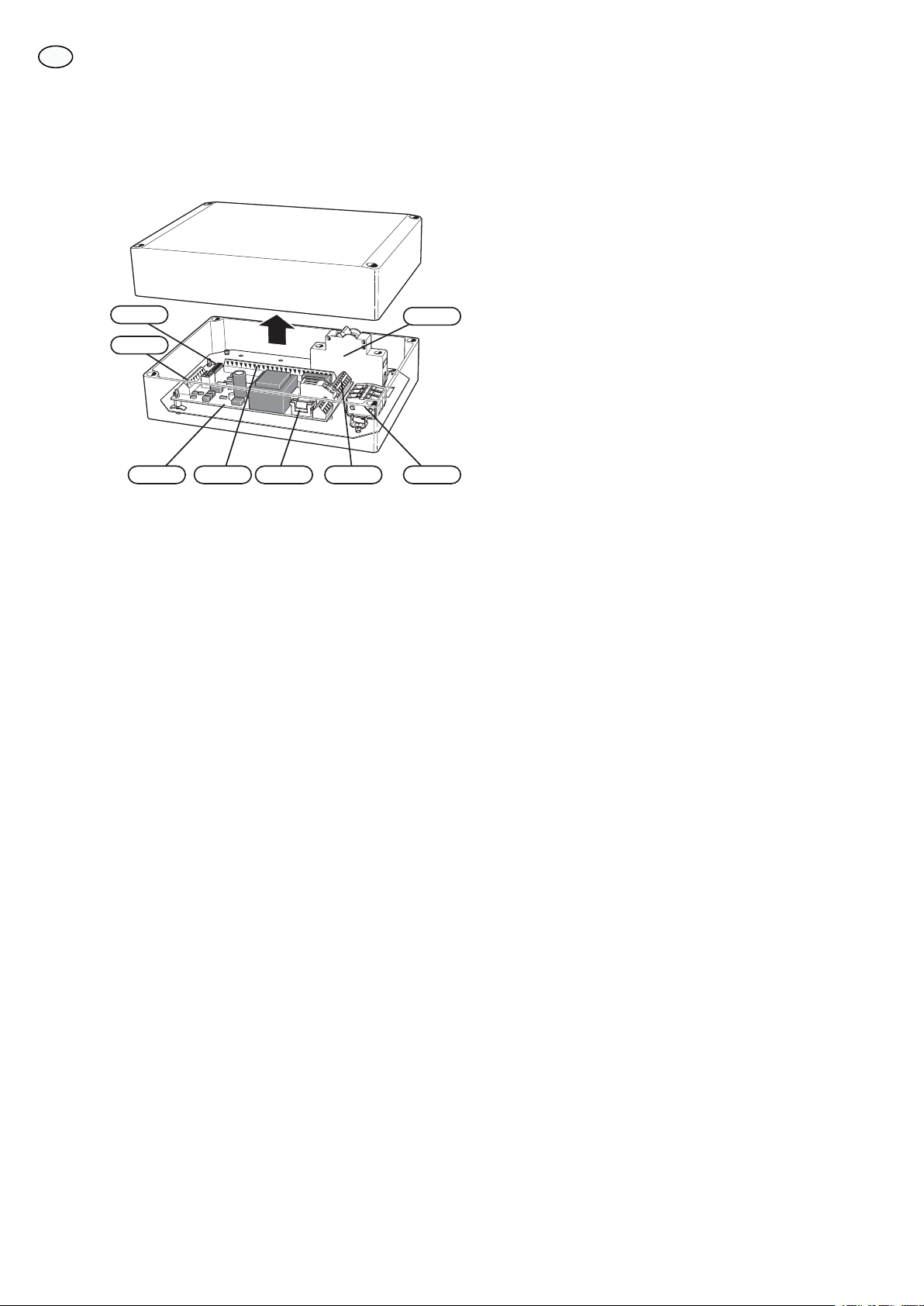

Komponentplacering
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern blocke-
ring
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9

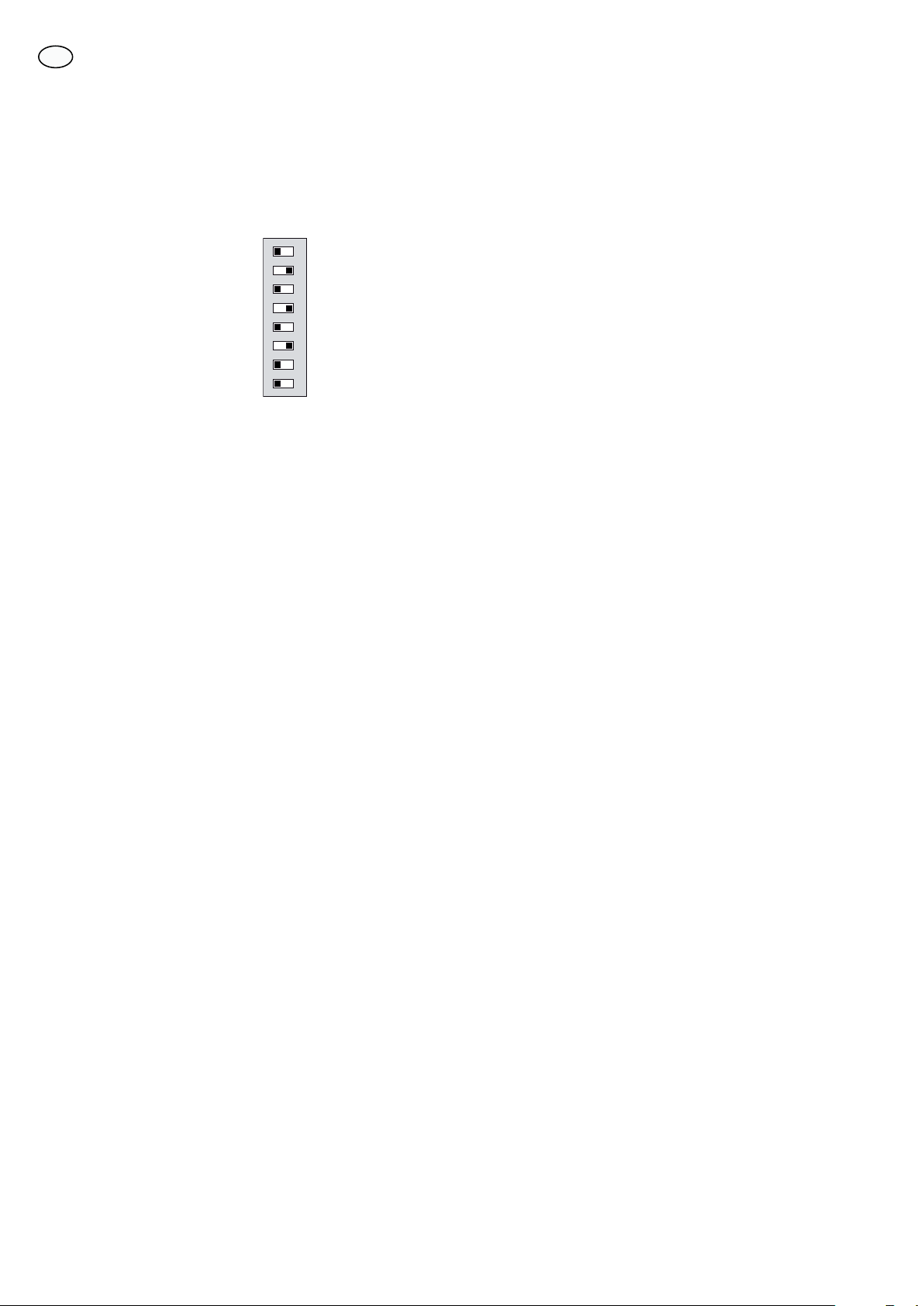

DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard IEC
81346-1 och 81346-2.
4
SE

Röranslutning varmvatten
Principschema
Förklaring
VPBS 300CP1
F750EB100
Säkerhetsventil, varmvattenFL1
Blandningsventil, varmvatten (ingår inte F750 cu)FQ1
Avstängningsventil, varmvattenQM30
BackventilRM1
SCA 40WP5
ApparatlådaAA25
Temperaturgivare, varmvattenladdning, styrandeBT6
Temperaturgivare, varmvatten topp, visandeBT7
Blandningsventil, varmvattenFQ1
Växelventil, varmvattenQN28
Beteckningar enligt standard IEC 61346-2.

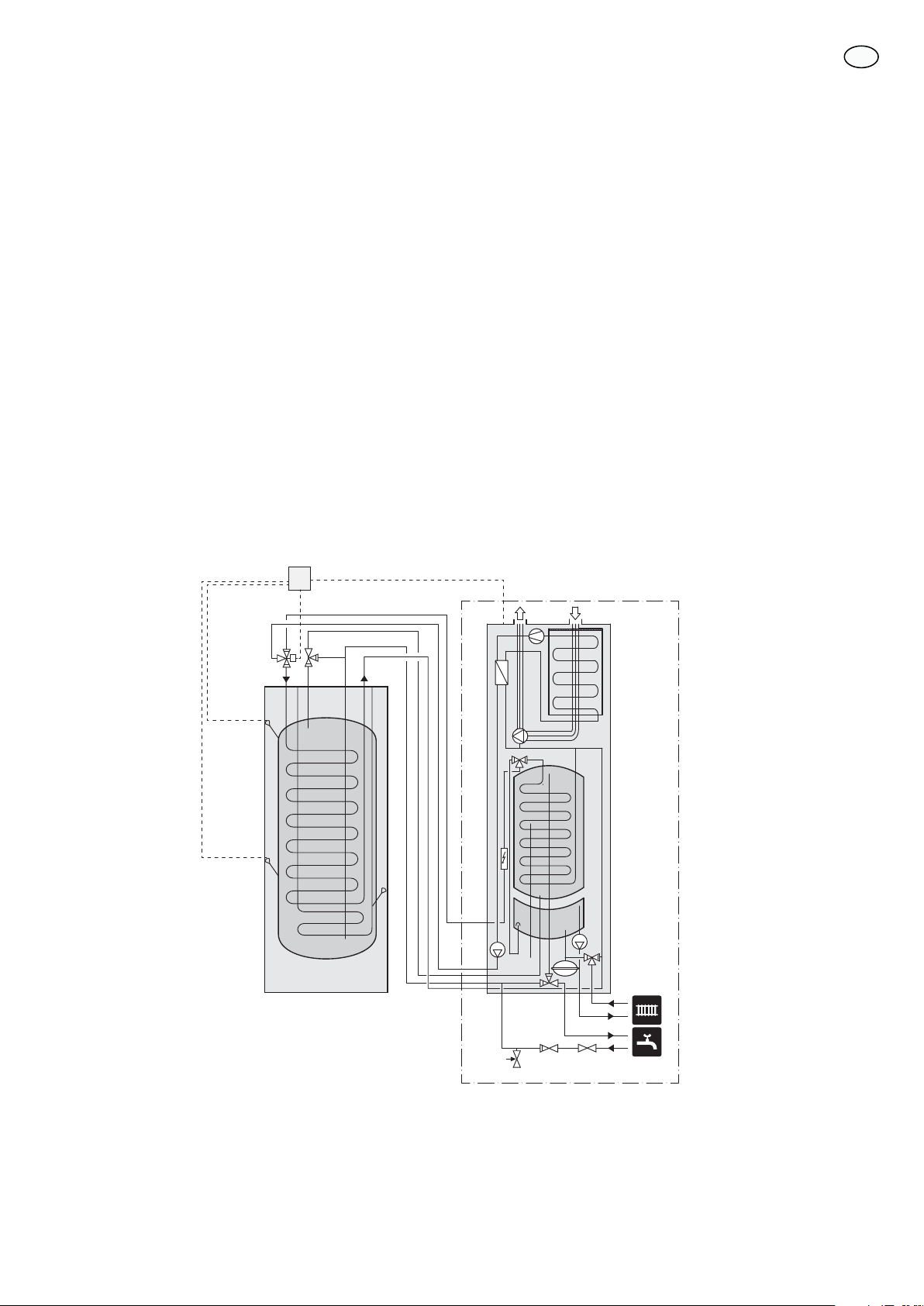

Principschema extra varmvatten
EB100
CP1
WP5-QN28
WP5-BT7
WP5-BT6
FL1 RM1 QM30
FQ1
WP5-FQ1
GP1
WP5-AA25
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
5
SE

Allmänt
Två flexrör ingår i SCA 40. All övrig rördragning skall ske
med 22 mm kopparrör och snäva böjar ska undvikas.

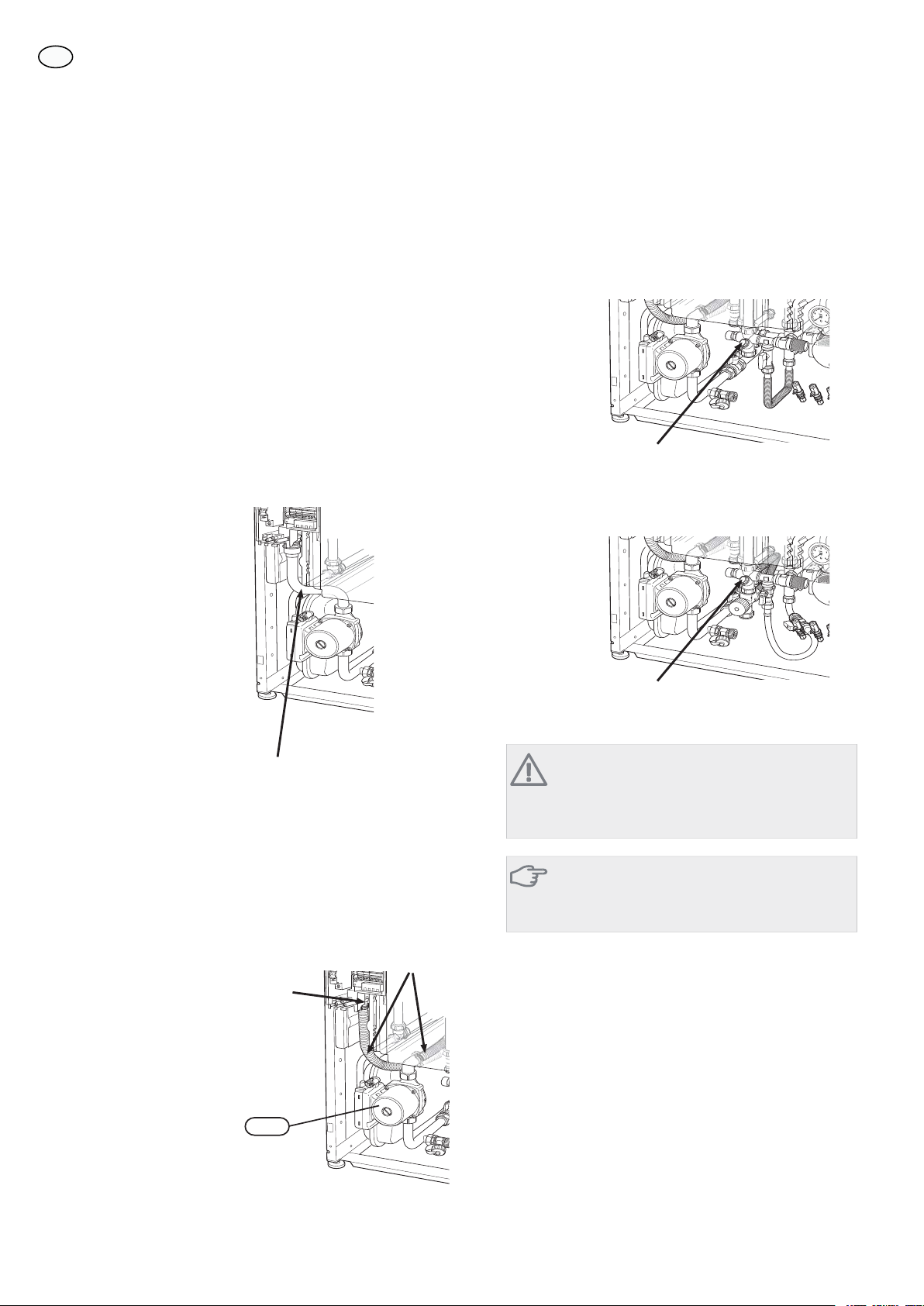

Röranslutningar F750
Flexrör
1. Stäng av värmepumpen och slå av strömmen på sä-
kerhetsbrytaren.
2. Ta bort frontluckorna enligt beskrivning i värmepum-
pens installatörshandbok.
3. Töm F750 på vatten samt släpp trycket i klimatsyste-
met om värmepumpen blivit installerad tidigare.
4. Koppla bort anslutningen för inkommande kallvatten,
se Installatörshandbok för F750 för ytterligare instruk-
tioner.
5. Demontera röret ovanför värmebärarpumpen (GP1).
5¸U GHPRQWHUDV
6. Montera vinkelkoppling på flexröret med honanslut-
ning. Montera 2 medlevererade o-ringar och ett
metallclips (22 mm).
7. Montera flexröret och planpackning på värmebärar-
pumpen (GP1).
8. Montera det andra flexröret i elpatronsanslutningen.
Montera 2 medlevererade o-ringar och ett metallclips
(28 mm).
)OH[U¸U
*3
(OSDWURQVDQVOXWQLQJ
9. Demontera backventilen som sitter innanför påfyll-
ningsventilen (QM10) och montera därefter bipackad
R15-plugg.
F750, Koppar
3OXJJ
F750, rostfri eller emalj
3OXJJ
OBS!
Backventilen i blandningsventilen i F750 ska de-
monteras för att det inte ska kunna uppstå un-
dertryck i VPBS 300.
TÄNK PÅ!
För att undvika onödiga värmeförluster bör rören
isoleras.
6
SE

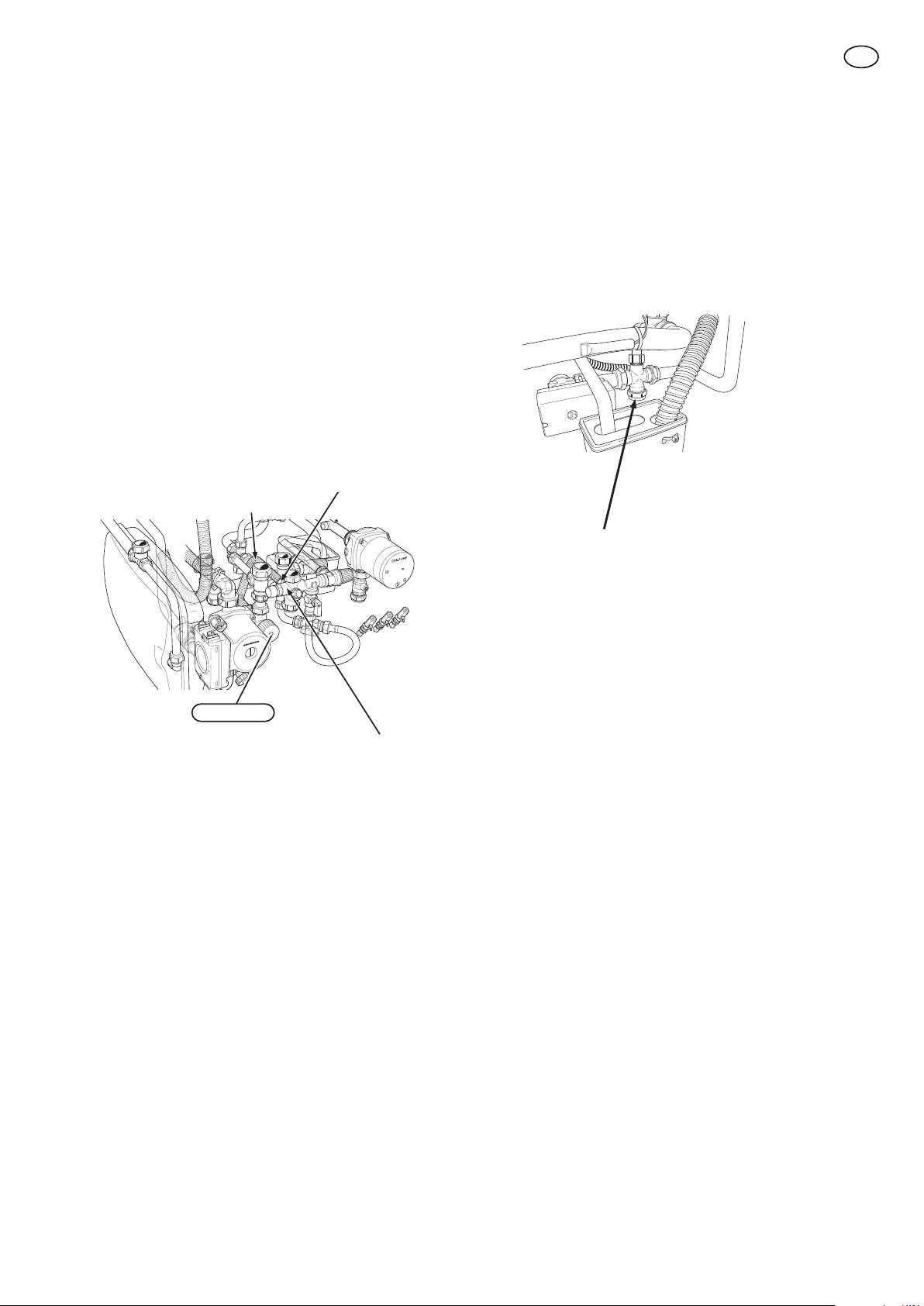

Kallvatten F750 cu
Om fabriksinställningen ändras så att varmvattentempe-
raturen kan överstiga 60 °C ska blandningsventil monte-
ras, se installatörshandbok för F750.
I de fall det inte behövs någon blandningsventil ansluts
inkommande kallvatten i anslutning för kallvatten (XL3)
i VPBS 300.
Kallvatten F750 rf och emalj
1. Mellan blandningsventilen (EB100-FQ1) och kopplet
för inkommande kallvatten finns ett flexrör. Lossa
detta flexrör från den övre anslutningen på kopplet.
2. Plugga anslutningen på kopplet med bipackad plugg
(22 mm) och dra flexröret bakåt.
3. Anslut inkommande kallvatten till flexröret.
LEK/
APH
YUH DQVOXWQLQJHQ
)OH[U¸U
(%)4
.RSSHO I¸U LQNRPPDQGH NDOOYDWWHQ
4-vägskoppling
1. Demontera plugg i 4-vägskopplingen.
2. Den nu lediga anslutningen på 4-vägskopplingen
kopplas samman med dockningssanslutning, retur-
ledning (XL9) i VPBS 300.
3OXJJ GHPRQWHUDV
7
SE

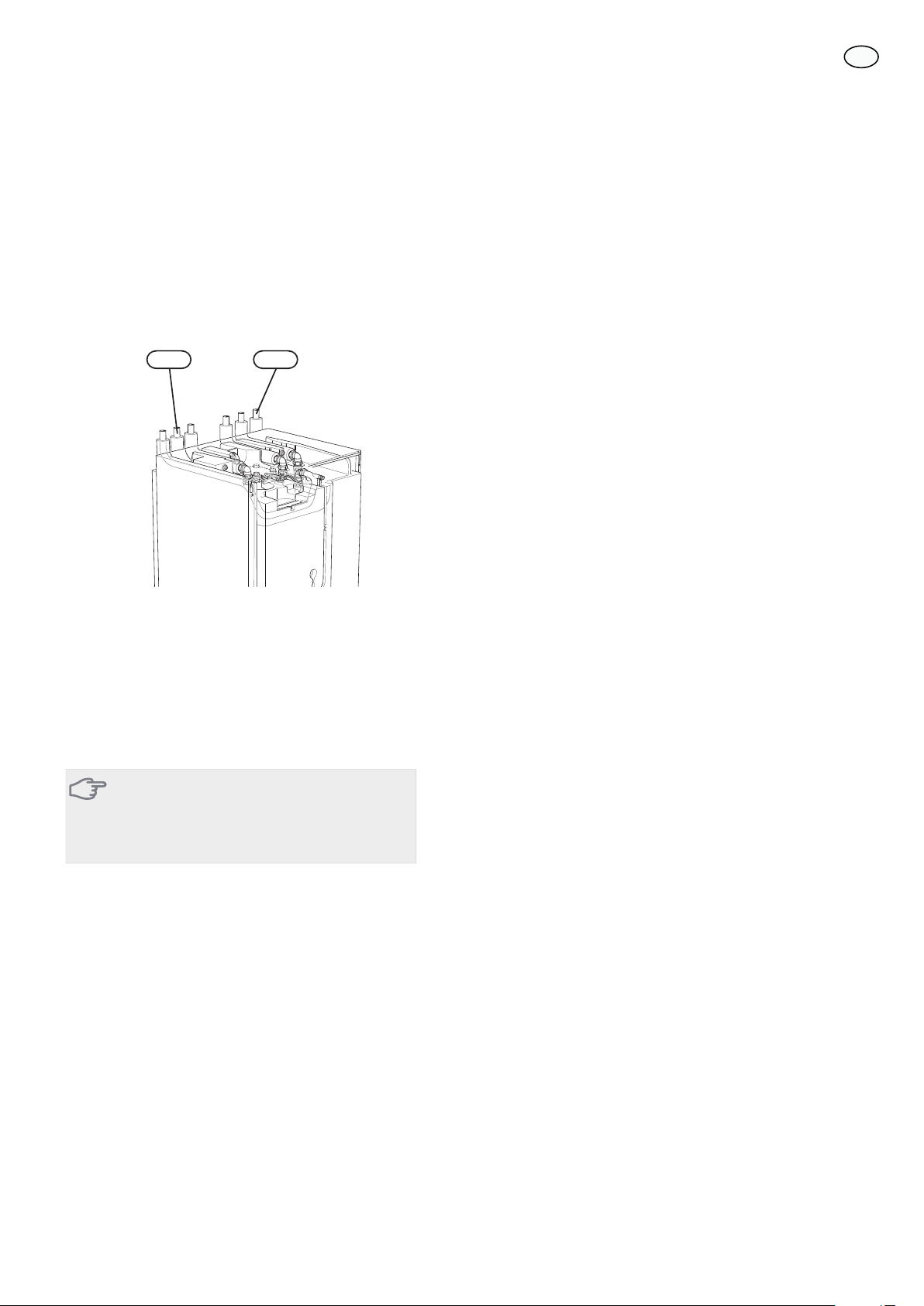

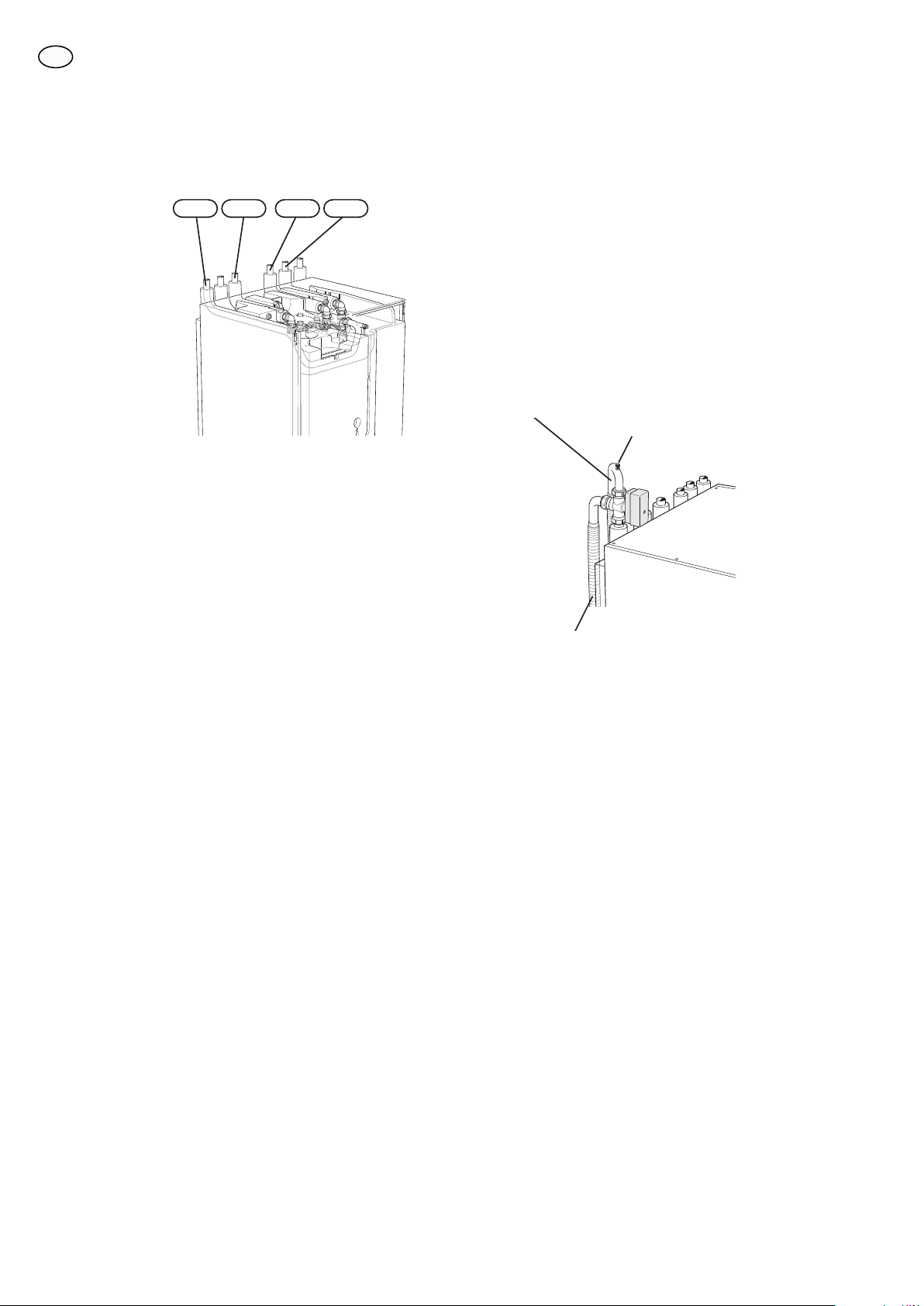

Röranslutningar VPBS 300
;/ ;/;/ ;/
Anslutningar
I de fall det inte finns blandningsventil i F750 ansluts in-
kommande kallvatten i anslutning för kallvatten (XL3) i
VPBS 300.
Montera bipackad avstängningsventil samt backventil på
inkommande kallvatten.
Dockningsanslutning, returledning (XL9) kopplas samman
med 4-vägskopplingen i F750.
Blandningsventil (WP5-FQ1)
Den bipackade blandningsventilen (WP5-FQ1) monteras
så att inkommande kallvatten ansluts till blandningventi-
lens port för kallvatten. Porten för varmvatten ansluts till
anslutning, varmvatten (XL4) i VPBS 300.
Växelventil (WP5-QN28)
1. Montera den bipackade växelventilen på VPBS 300.
2. Anslut flexrören för fram- och returledningen på
växelventilen.
Port A: Till anslutning för dockning, framledning (XL8)
i VPBS 300.
Port B: Till elpatronen i F750.
Port AB: Från värmerbärarpumpen (GP1) i F750.
3. Montera den bipackade avluftningsnippeln.
5¸U WLOO HOSDWURQHQ L )
5¸U IU§Q Y¦UPHE¦UDUSXPSHQ *3 L )
$YOXIWQLQJVQLSSHO
8
SE

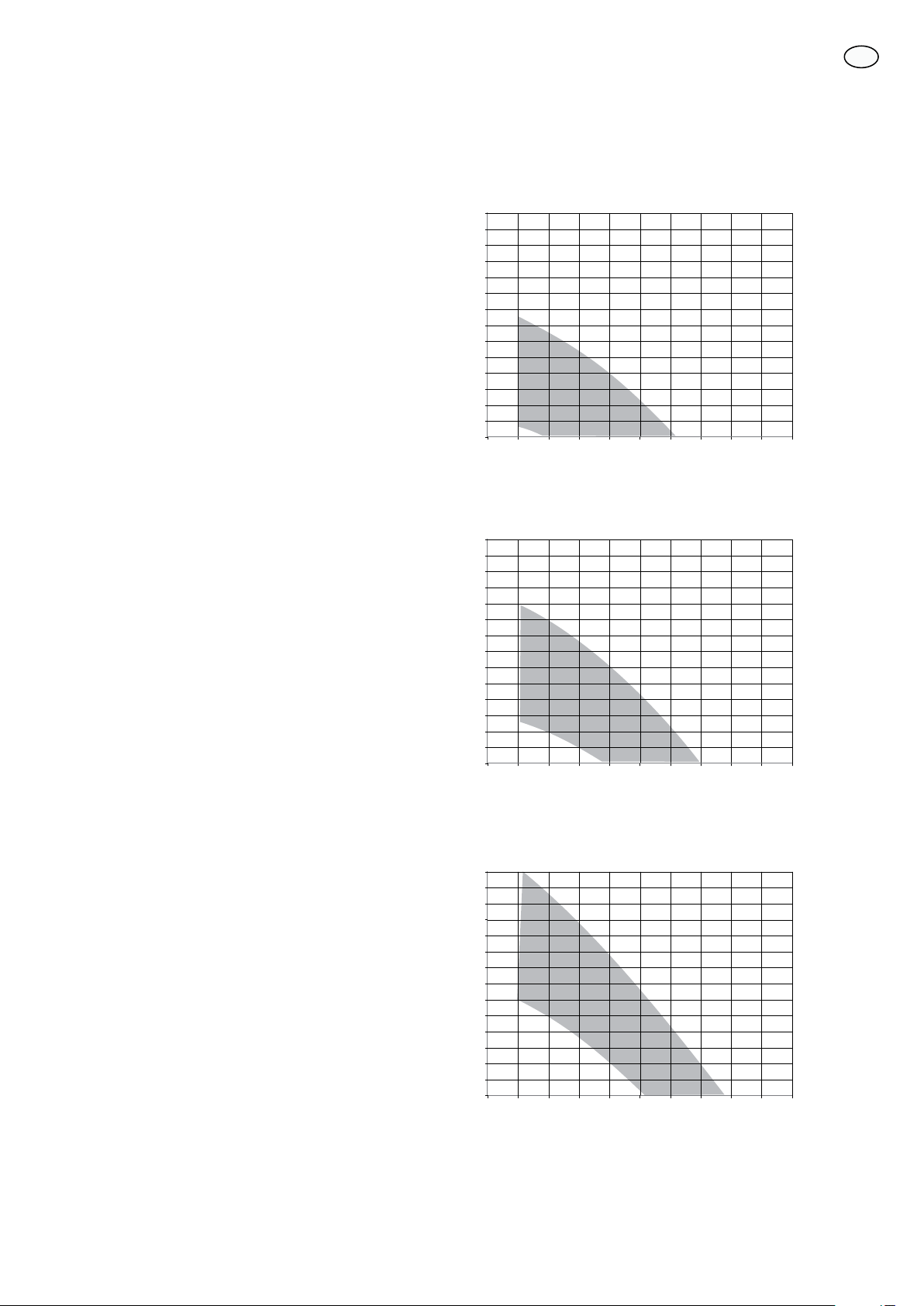

Pump- och tryckfallsdiagram
Vidstående diagram visar pumpkapacitet med VPBS 300
dockad till F750, som i detta fall då ersätter motsvarande
diagram i Installatörshandboken för F750.
.DSDFLWHW FLUNXODWLRQVSXPS
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5
7U\FN
N3D
)O¸GH OV
7LOOJ¦QJOLJW H[WHUQW WU\FN NOLPDWV\VWHP
+DVWLJKHW ,
.DSDFLWHW FLUNXODWLRQVSXPS
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5
7U\FN
N3D
)O¸GH OV
7LOOJ¦QJOLJW H[WHUQW WU\FN NOLPDWV\VWHP
+DVWLJKHW ,,
.DSDFLWHW FLUNXODWLRQVSXPS
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5
7U\FN
N3D
)O¸GH OV
7LOOJ¦QJOLJW H[WHUQW WU\FN NOLPDWV\VWHP
+DVWLJKHW ,,,
9
SE

Röranslutning sol
Principschema
Förklaring
SolsatsEP30
ExpansionskärlCM5
SolfångareEP8
Säkerhetsventil, solFL4
Cirkulationspump, solGP4
AvstängningsventilQM40-
QM42
BackventilRM1-
RM2
VPBS 300CP1
F750EB100
SCA 40WP5
Apparatlåda, solstyrningAA25
Temperaturgivare, solfångareBT53
Temperaturgivare, solslingaBT54
Beteckningar enligt standard IEC 61346-2.

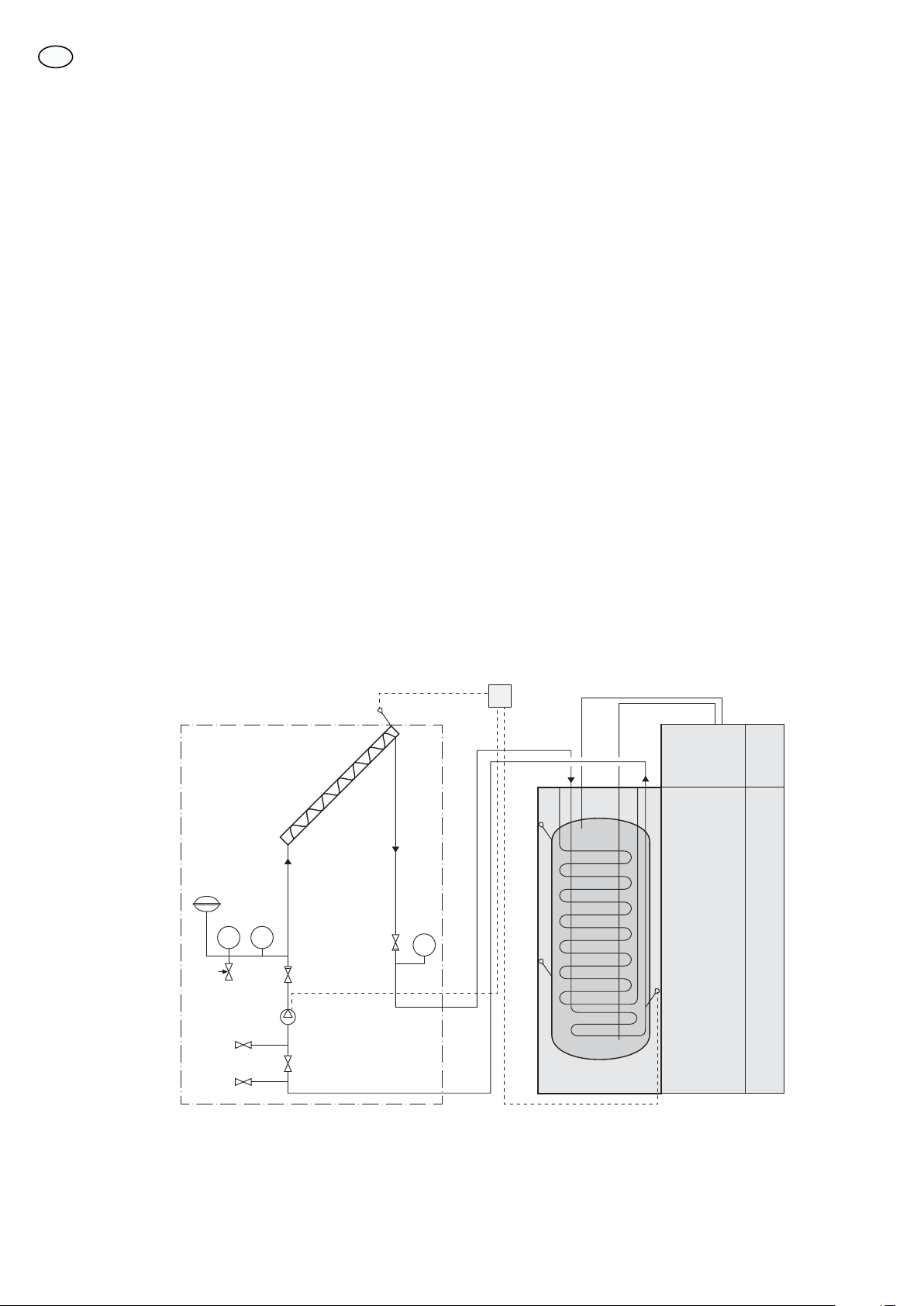

Principschema sol
WP5-BT53
EP8
CM5
RM1
QM40
QM41
RM2
T
WP5-AA25
T
FL4
P
GP4
QM42
EP30
CP1
EB100
WP5-BT54
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
10
SE

Röranslutning
Allmänt
VPBS 300 ska förses med erfoderlig ventilutrustning
såsom säkerhetsventil, avstängningsventil, backventil och
vaccumventil. Se Installatörshandbok för VPBS 300 för
ytterliggare instruktioner.
Anslutning av solfångare till VPBS 300
;/;/
VPBS 300 behöver inte tömmas på vatten före installation
av SCA 40.
1. Anslut framledningen (från solfångaren) till anslutning
för framledning (XL13).
2. Anslut returledningen (till solfångaren) till anslutning-
en för returledning (XL14).
För att undvika onödiga värmeförluster bör rören isoleras.
TÄNK PÅ!
Det kan bli väldigt höga temperaturer i solfång-
aren. Rör, kopplingar, isolering m.m. måste tåla
dessa temperaturer.
Laddpump (EP30-GP4)
Placera laddpumpen (EP30-GP4) på returledningen till
solfångaren.
Lämpliga flöden/solfångararea
Rekommenderat flöde är 50 l/h per m2solfångaryta.
11
SE

Elinkoppling
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning skall
utföras enligt gällande bestämmelser.
Värmepumpen ska vara spänningslös vid instal-
lation av SCA 40.
OBS!
Om matningskabeln är skadad får den endast
ersättas av NIBE, dess serviceombud eller liknan-
de behörig personal för att undvika eventuell
fara och skada.
OBS!
För att undvika störningar får kommunikations-
och/eller givarkablar till externa anslutningar inte
förläggas närmare än 20 cm från starkströmsled-
ningar.
Elschema finns i slutet av denna Installatörshandbok.
Montering av apparatlåda (WP5-AA25)
1. Demontera topplåten på VPBS 300.
2. Borra ett hål i plåten för jordledaren enligt bild nedan.
182
48
Ø 10
3. Montera den bifogade tejpen på apparatlådans un-
dersida.
4. Dra jordledaren genom plåten.
5. Montera apparatlådan på plåten. Fäst jordledaren i
skruven i främre, högra hörnet.
6. Montera plåten på VPBS 300.
12
SE

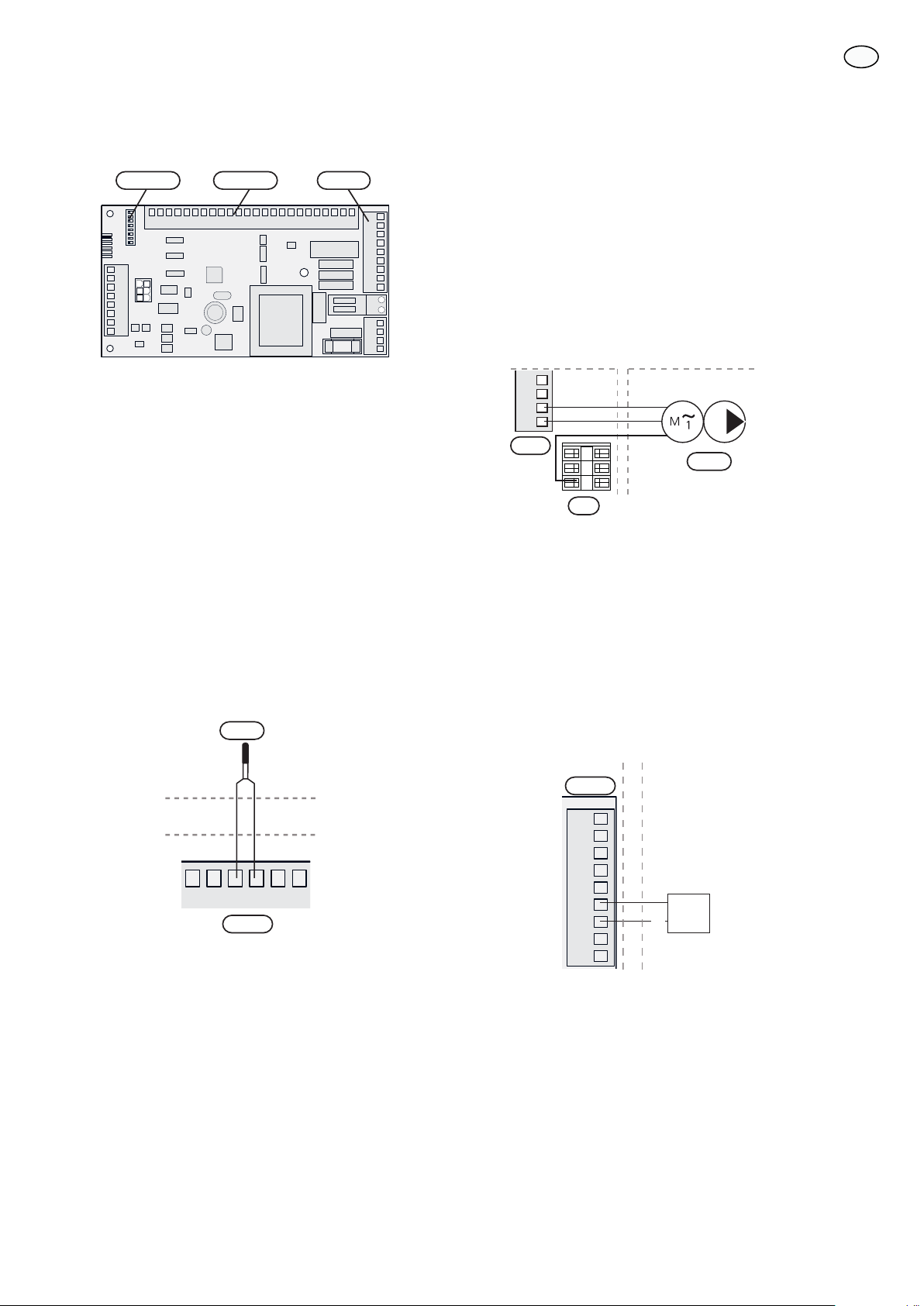

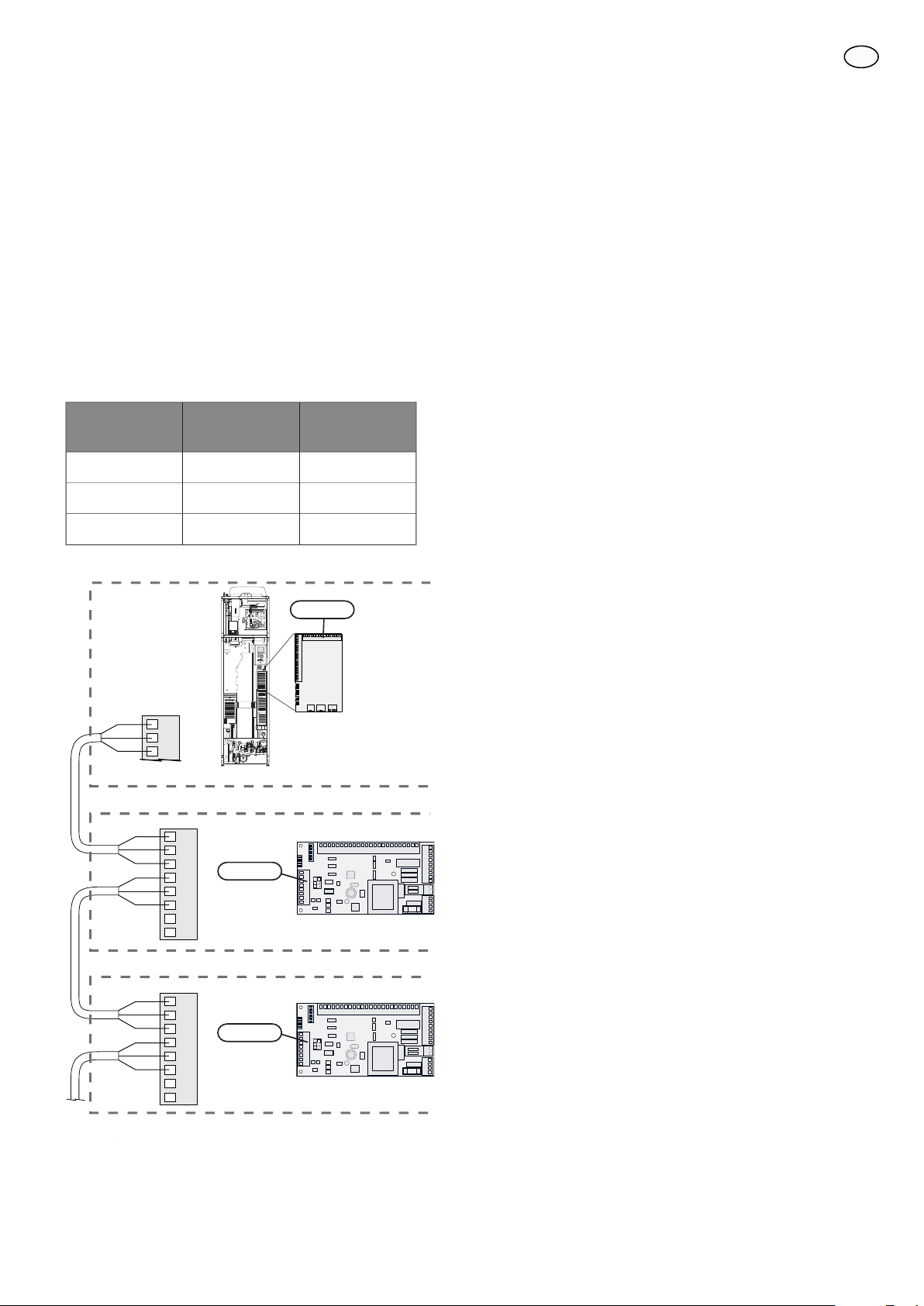

Anslutning av kommunikation
Detta tillbehör innehåller ett tillbehörskort (AA5) som ska
anslutas direkt till värmepumpen på ingångskortet (plint
AA3-X4).
Om flera tillbehör ska anslutas eller redan finns installera-
de måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till värme-
pumpens plint AA3-X4. De efterföljande korten ansluts
i serie med föregående kort.
Kommunikationskabeln (W102, längd 3,5 meter) är
monterad från fabrik och ansluts enligt tabellen nedan.
Annat tillbehör-
skort (AA5-X4)
Värmepump
(AA3-X4)
Färg
415Vit (A)
514Brun (B)
613Grön (GND)
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
LEK
7LOOEHK¸UVNRUW 
7LOOEHK¸UVNRUW 
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
(%
)
$$;
Anslutning av matning
SCA 40 levereras med matningskabel med stickkontakt
(W101, längd 3,0 meter) monterad från fabrik.
13
SE

Montering av givare
Givare, varmvattenladdning (WP5-BT6), varmvatten topp
(WP5-BT7) och solslinga (WP5-BT54) placeras i därför
avsedda dykrör i VPBS 300, se bild nedan. Fäst givarkab-
larna med bifogade plastclips.
LEK
%7
%7
%7
Temperaturgivare, solfångare (WP5-BT53) monteras med
värmeledningspasta och fixeras med buntband.
Givaren placeras i solfångarens dykrör vid utloppet från
solfångaren.
%7
Använd kabeltyp LiYY, EKKX eller likvärdig.
TÄNK PÅ!
Skarvning av kabeln för solfångaren ska uppfylla
IP54.
14
SE

ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$; $$;$$6
Anslutning av givare
Anslutning av fabriksmonterat kablage
De utgående kablagen (W104), (W105) och (W106) från
apparatlådan (WP5-AA25) ansluts internt på VPBS 300.
Kablage (W104) förläggs via baksidan och dras sedan, i
därför avsedda spår, upp på framsidan av VPBS 300.
႑(W104) ansluts till givare, varmvattenladdning (WP5-
BT6).
႑(W105) anslut till givare, varmvatten topp (WP5-BT7).
႑(W106) ansluts till givare, solslinga (WP5-BT54).
Givare, solfångare (WP5-BT53)
Anslut givare, solfångare (WP5-BT53) till AA5-X2:15-16
i apparatlådan (WP5-AA25).
15161718 1314
$
$
([WHUQW
%7
$$;
Anslutning av växelventil (WP5-QN28)
Den utgående kablaget (W103) från apparatlådan (WP5-
AA25) ansluts till växelventilen (WP5-QN28).
Anslutning av cirkulationspump sol (EP30-
GP4)
Anslut cirkulationspumpen (EP30-GP4) till AA5-X9:1 (N),
AA5-X9:2 (230 V) och X1:3 (PE) i apparatlådan (WP5-
AA25).
1
2
3
4
L
N
PE
3
2
1
AA25 Externt
GP4
AA5-X9
X1
Anslutning av eventuell solfångarkylning
För att undvika att glykolblandningen i solfångaren kokar
när solinstrålningen varit stark och VPBS 300 är fulladdad
finns möjlighet att koppla till kylfunktion för solfångaren
på tillbehörskortet (WP5-AA25-AA5). Kylning genereras
med hjälp av ett relä och sker genom att t.ex. spola ut
varmvatten eller styra över solkretsen till en fläktkonvek-
tor.
Anslut relä för solfångarkylning till AA5-X9:3 (N) och
AA5-X9:4 (230 V) i apparatlådan (WP5-AA25).
-X9
1
2
3
4
5
6
7
8
9
1
/
$$ ([WHUQW
6ROI§QJDU
N\OQLQJ
$$;
15
SE

DIP-switch
DIP-switchen (S2) på tillbehörskortet (AA5) i apparatlådan
(WP5-AA25) ska ställas in enligt nedan.
ON
12345678
S2
16
SE

Aktivering av SCA 40
Aktiveringen av SCA 40 kan göras via startguiden eller
direkt i menysystemet.
Startguiden
Startguiden visas vid första uppstart efter värmepumpsin-
stallationen, men finns även i meny 5.7.
Menysystemet
Om du inte aktiverar SCA 40 via startguiden kan du göra
detta i menysystemet.
Meny 5.2 - systeminställningar
Aktivering/avaktivering av tillbehör.
Meny 3.1 - serviceinfo
Här kan du se om ev. extern blockering av SCA 40 är
aktiv.
TÄNK PÅ!
Se även Installatörshandboken för F750.
TÄNK PÅ!
Värmepumpens mjukvara skall vara programva-
ruversion 2815 eller senare. Om så inte är fallet,
skall en uppdatering av mjukvaran göras. Upp-
datering finns tillgänglig på www.nibe.se/pro-
gramvara, alternativt på USB-minne.
17
SE

18
SE

General
This accessory is used to dock F750 to VPBS 300 in houses
that have a solar installation and a large hot water de-
mand.
VPBS 300 can be installed both to the left and right of
F750. Leave a space of 60 mm between the products and
wall behind.
Caution
This accessory may require a program software
update in your F750.
The heat pump software must be version 2815
or later.
Caution
The water from the solar panel can reach high
temperatures. The hot water side must be sup-
plied with a mixing valve.
Contents
Accessory box (unit box)1x
Tape1x
USB memory with software1x
Temperature sensor for indoor use3x
Temperature sensor for solar panel1x
Cable ties2x
Shuttle valve1x
Non-return valve1x
Shut-off valve 22 mm1x
Mixing valve1x
Bleed nipple1x
O-rings4x
Flat gasket1x
Metal clips 22 mm1x
Metal clips 28 mm1x
Plastic clips6x
Flexible pipe2x
Angle connection1x
Reduction kit 28-22 mm3x
Reinforcement sleeve4x
Compression ring 22 mm2x
Compression ring nut 22 mm1x
Plug R151x
Plug 15 mm1x
Plug 22 mm2x
19
Installer manual - SCA 40
GB

Component positions
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit-breaker. 10AFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external
blocking
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pump, mixing
valve and auxiliary relay
AA5-X9
DIP switchAA5-S2
Fine wire fuse, T4AH250VAA5-F1
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
20
GB
